Комплектующие для откатных ворот: правила выбора

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4
Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Комплекты оборудования для откатных ворот Ролтэк

Одной из сфер деятельности известной российской компании Ролтэк является выпуск комплектующих для сдвижных ворот, работающих по консольному принципу. Компания производит различные наборы составных элементов, позволяющие работать со створками различной длины и весом 350 кг, 500 кг, 700 кг, вплоть до 2 т. Рассмотрим подобные наборы:

1. Ролтэк Микро. Данная фурнитура для откатных ворот имеет минимальные параметры: вес створки ограничивается 350 кг, а предельная ширина проема составляет 4 м. Такой комплект хорош для изготовления небольшой сдвижной конструкции своими руками.
2. Ролтэк Эко. Этот набор позволяет установить створку весом до 500 кг длиной 7 м. Поскольку длина консоли должна превышать ширину проема, комплект Ролтэк Эко способен перекрыть ширину 5 м.
3. Ролтэк Евро. Если размер створки составляет более 500 кг, рекомендуется использовать комплект Ролтэк Евро, выдерживающий вес до 700 кг. Консоль в этом наборе имеет большее сечение, а ролики поставляются более мощные. В комплект могут входить цельные балки консолей длиной от 6 до 9 м.
4. Ролтэк Макс. Когда приходится иметь дело с очень широкими проемами, рекомендуется использовать аксессуары комплекта Ролтэк Макс. С их помощью удается перекрыть очень значительную ширину проема, до 18 м. Усиленные балки выпускаются длиной 6-9 м. Если проем превышает максимальный показатель по длине, 2 балки свариваются в единую конструкцию. Материал способен выдерживать вес створки от 500 кг до 2 т.

Выбрав качественные комплектующие для откатных ворот, вы обеспечите свой дом или участок надежной и удобной системой защиты.

https://youtube.com/watch?v=9G0UuDA3sto

Требования к конструкции

Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:

1. Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
2. Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
3. Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
4. Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.

Производители

Качество откатных ворот зависит от надежности всех составляющих элементов

Поэтому так важно обращать внимание на рейтинг производителей таких систем

Обзор

Среди всего этого разнообразия следует выделить несколько популярных марок фурнитуры:

«Ролтэк». Компания уже давно занимается выпуском автоматики для откатных ворот, а также всех их составных элементов. Среди преимуществ можно выделить применение специальных смазок, которые позволяют комфортно эксплуатировать ролики, независимо от температуры окружающей среды. Все направляющие изготавливают из антикоррозийной стали, которая хорошо переносит практически любой вес створки. Производитель гарантирует работу системы на протяжении 5 лет.

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

Преимущества и недостатки

Главный недостаток — ограничение по высоте

Как и любое инженерное сооружение, подвесные раздвижные ворота имеют плюсы и минусы.

К числу достоинств относится:

• Надежность и долговечность. Система отличается простотой и небольшим количеством деталей. Это определяет ее прочность и стойкость к внешним факторам.
• Сохранение свободного места. Для монтажа и эксплуатации ворот требуется немного пространства вдоль забора, что актуально для домов, расположенных на узких улицах.
• Устойчивость к сильным порывам ветра. Створка никогда сама не откроется и не нанесет ущерб забору или стоящей рядом технике.
• Минимальный объем работ по освобождению места для хода ворот после снегопадов.

Недостатки сооружения:

• Ограничение по высоте проезда. Несущая балка находится над проемом в заборе. Из-за этого под ней не смогут проехать грузовые машины и высокие джипы.
• Необходимость поддерживать в чистоте полосу местности вдоль забора под створкой. Трава, кусты, снег — все это ее стопорит.
• Сложность обслуживания направляющей. В полость верхней консоли попадает мусор, снег, может замерзнуть зимой вода, что характерно для холодных регионов страны.

На практике отрицательные стороны легко преодолимы. Главное — составить правильную схему, выполнить установку по инструкции и регулярно обслуживать сдвижную систему.

Регулировка рейки откатных ворот

Каждая метровая рейка крепится на месте тремя болтами, ослабив их можно поднять или опустить рейку на 3 – 5 мм. Рейку необходимо выставить таким образом, чтобы зазор с приводной шестерней привода по всей длине рейки составлял 1 – 2 мм. А в местах стыка между частями рейки, не было резкого перепада между зубьями, это может привести к ударам по шестерне привода во время движения. Рейка и шестерня привода ни в коем случае не должны быть в зажатом состоянии, это приведет к затруднению перемещения створки, износу рейки и поломке редуктора или электромотора. Во время работы, шестерня привода должна «гладить» и легко перемещать через себя рейку, а не с трудом проворачивать и проталкивать. Регулировка рейки откатных ворот не займёт много времени и усилий, но продлит жизнь электромотора и сделает работу ворот тихой и безопасной.

В заключение еще раз хочу обратить внимание на важность установки регулировочных подставок под ролики. Многие не придают этому должного значения. Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб

Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб

Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики

Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб. Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики.

Регулировка привода откатных ворот

Далее, выполните программирование начальных настроек электропривода, как при первом запуске. При выполнении этой процедуры автоматика заново рассчитает усилие необходимое для перемещения створки, запомнит на сколько надо переместить ворота для полного закрытия/открытия, ну и настроит плавный пуск и замедление в конце движения. Описывать процедуру регулировки привода не имеет смысла, так как у разных моделей и производителей она совершенно разная. Описание и инструкции для самых популярных моделей автоматики Вы всегда сможете найти на нашем сайте в разделе «Инструкции для автоматики»

Обращаю внимание, что наши специалисты не проводят консультации по телефону как настроить ту или иную автоматику, или «как сделать то или это», для этого есть специальные службы технической поддержки производителей ворот и автоматики

Техническая поддержка «Алютех»: 8-800-333-6200 (все изделия производства «Алютех», автоматика «Алютех», «An-Motors» и «Comunello»).

Техническая поддержка «ДоорХан»: 8-495-933-2433, 8-495-933-2400 (все изделия производства «DoorHan» и автоматика).

Техническая поддержка «Херманн»: 8-495-604-46-21, 8-495-604-4621 (все изделия производства «Hoermann» и автоматика).

Техническая поддержка «NICE»: 8-800-333-1717.

Техническая поддержка «CAME»: 8 (800) 200-15-50, 8 (495) 739-00-71.

Техническая поддержка «FAAC»: 7 (495) 646-87-40, +7 (800) 555-27-40.

Техническая поддержка «BFT»: (495) 221-51-17.

Надеюсь, Вам пригодилась информация из моей статьи и с помощью полученных знаний Вы сможете самостоятельной выполнить все регулировки. Вроде бы ничего не забыл и рассмотрел самые важные моменты. Если по тем или иным причинам Вам не удалось самостоятельно отрегулировать откатные ворота и автоматику, наши высококлассные специалисты всегда смогут сделать это за Вас. Мы производим ремонт и обслуживание откатных ворот и установленной автоматики: NICE, CAME, FAAC, BFT, An-Motors, Comunello, Алютех, DoorHanи Херманн, выполним работы любой сложности.

Привод для откатных ворот

Дабы обеспечить закрытие/открытие откатных ворот дистанционным способом, нужно установить привод.

Привод обладает высокой надежностью, скоростью и удобством закрывания/открывания автоматических ворот. Высокий спрос на данные конструкции можно объяснить легкостью управления и монтажа автоматики и высокой эксплуатационной характеристикой.

Механизмы открывания ворот бывают электромеханические и гидравлические. Привод откатных ворот актуален для загородных домов, коттеджей, гаражей. Ворота открываются дистанционно пультом, что упрощает их использование. Привод для откатных ворот имеет простое устройство: ведущая шестерня, электродвигатель и редуктор.

Привод подбирается с учетом веса воротной створки. Для цельнометаллических створок требуется более мощный привод, чем для решетчатого полотна

Важно учитывать ветровую нагрузку. На сегодня существует немалый выбор разных моделей приводов для ворот, при их выборе стоит придерживаться определенных правил

Покупая привод, учитывайте его качественные характеристики. Автоматику подбирают исключительно индивидуально. В расчет берут тип и вес конструкции, параметры и интенсивность использования в будущем и другие параметры.

Детально определить, какой тип привода необходим для ваших ворот, может специалист при осмотре объекта. Модели отличаются ценой и дополнительными функциями. К примеру, у некоторых моделей имеется автономная подсветка, которая может включаться автоматически. Есть автоматический механизм, приводящий в действие обратный ход ворот. Эта функция предохраняет ворота от поломки. Есть механизм с функцией «пешеходный стоп», который открывает ворота только для прохода человека.

Пошаговая инструкция по изготовлению и установке подвесных ворот

Любая работа начинается с тщательного проектирования. После проведения замеров делается подробный чертеж, а также пошаговый план строительства консольных ворот.

Подготовка рабочего места включает в себя такие мероприятия:

1. Проведение разметки. Уточняется периметр, где будет находиться сооружение.
2. Удаление травы, кустов, мелких объектов придомового строительства.
3. Выравнивание участка. Снятие верхнего слоя грунта, укладка подсыпки из песка и гравия.
4. Размещение в канаве бетонного столба или отливка полосы цементного раствора.

Изготовление железобетонной подложки предотвратит деформацию основания при пучении грунта, рост травы и кустов, облегчит уборку территории от снега и мусора.

Порядок монтажа рамы и установка опорных столбов:

1. Отрывка ям глубиной до 150 см.
2. Трамбовка дна, засыпка подушки из щебня и песка, выравнивание и уплотнение смеси.
3. Обработка труб противокоррозионным средством.
4. Опускание опор в ямы, выравнивание камнями и подпорками.
5. Замешивание и заливка бетона.

Для изготовления створок обычно используются уголки или профильные трубы. Преимущество последнего варианта в том, что путем использования вырезов и изгибов создается почти монолитная рама с одним швом. Сделать его можно не в углу, а посередине пролета, где есть возможность усилить стык.

Порядок монтажа:

1. Разметка и выпиливание заготовок.
2. Укладка и фиксация деталей на ровном основании.
3. Проведение сварки. Сначала вертикальные и горизонтальные части. После проверки правильности размеров ставятся диагональные усилители.
4. Обработка металла от ржавчины.
5. Крепление облицовочного щита.

Автоматика для подвесных откатных ворот поставляется в комплекте и включает в себя механическую и электронную часть. Сначала проводится монтаж привода и зубчатой рейки. Затем подключается блок управления и выполняется настройка. Все что нужно — следовать инструкции производителя.

Установка направляющей и роликов включает в себя:

1. Выпиливание в балке продольного отверстия шириной 15 мм.
2. Изготовление подвесной каретки из листовой стали, штырей и подшипников путем обжимания в тисках.
3. К опорам сначала привариваются кронштейны, а уже к ним присоединяется консоль.

Монтаж роликовых тележек к швеллеру:

1. К каркасу полотна привариваются роликовые каретки.
2. Подшипники вставляются в торцевое отверстие консоли, после чего оно заглушается.
3. Полотно продвигается до упора, в месте соединения с опорами ставят ловители и амортизаторы.

В заключение сооружение оборудуется ручками и замками.

Сдвижные ворота делаются на годы, поэтому нужно сразу подобрать им оптимальный размер и дизайн. Целесообразно составить несколько эскизов, из которых выбрать самый удачный.

Коротко о главном

Решить какой будет ширина ворот – задача не из лёгких, поскольку она определяется множеством факторов.

Прежде всего, необходимо определиться с расположением ворот. Им необходимо вписываться в окружающее пространство, обеспечивать удобный въезд и безопасность дорожного движения. Ширина створчатых ворот достигает 3 м, раздвижные ворота обычно изготавливают около 4 м шириной, а для складывающихся ворот нет точного значения, поскольку их ширина определяется толщиной, количеством секций. Для гаражных ворот предъявляют особые требования

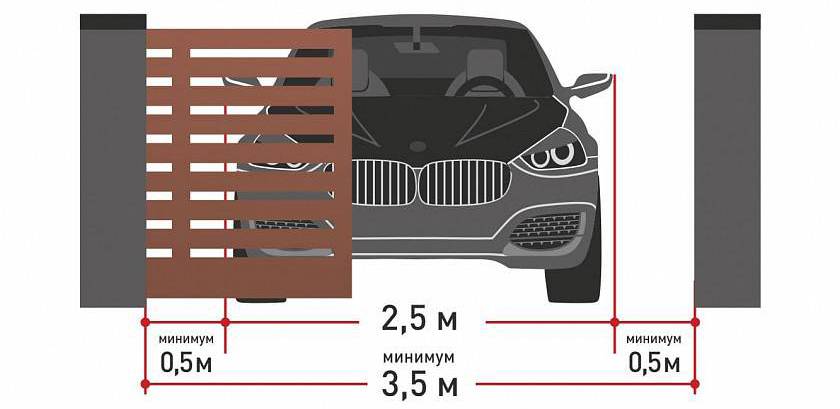

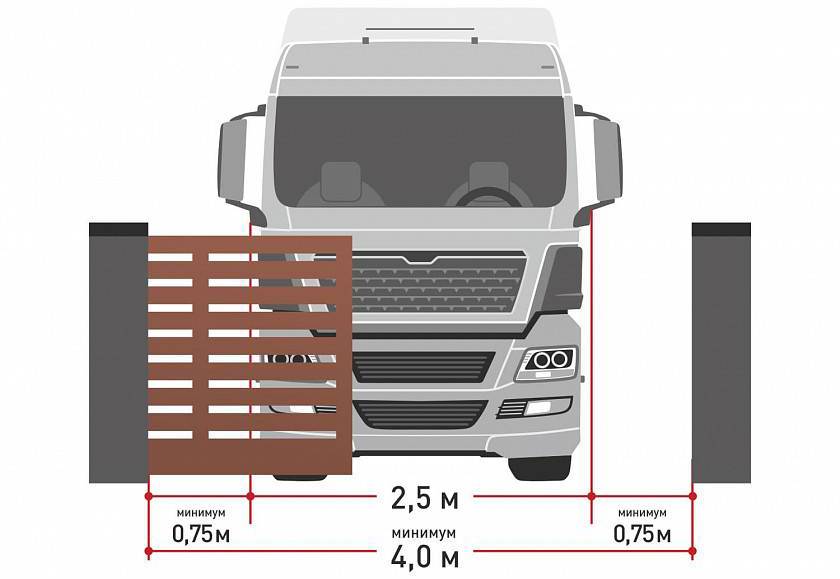

При расчёте их ширины во внимание принимаются габариты машины. Наиболее приемлемая ширина калитки для забора составляется 1 м

Рекомендуемая ширина ворот для заезда считается ширина в 3,5 – в 4,1 метра.

Выводы

Откатные ворота пользуются популярностью у владельцев загородных территорий. Такие изделия просты в эксплуатации и не требуют серьезных затрат на установку. Для создания надежной конструкции следует правильно оборудовать фундамент, точно сварит раму ворот и установить дополнительные элементы, предотвращающие раскачивание створки.

Большой популярностью пользуются откатные ворота на сваях. Такие опоры надежной защищают систему от морозного пучения. Установку свай проводят с помощью одного-двух человек.

Конструкцию откатных ворот выбирают в зависимости от особенностей участка и расположения на нем построек. Необходимо учитывать и характеристики грунта, находящегося в зоне установки ворот.
