Как положить ленточный фундамент для деревянного дома из бруса + какая должна быть ширина и толщина конструкции

Нормативные требования

Сооружение фундаментной ленты мелкой закладки под одноэтажным домом возможно даже на подушке из песка и гравия, это помогает экономить деньги и ускорить производство работ безо всякого риска. Но выполнить такую работу можно только на определенных грунтах:

  • несклонных к пучению;
  • полностью сухих;
  • отличающихся равномерным промерзанием.

Железобетонная лента с мелким заглублением под небольшим частным домом делается шириной 0,3-0,5 м под землей, высота цоколя составляет самое меньшее 0,3 м. Для наибольшей точности работы начинают с разметки, потом копают траншеи, стенки которых должны быть вертикально ровными. Малое заложение позволяет обойтись траншеями глубиной 0,5 и шириной от 0,6 до 0,8 м. Когда выемки выкопаны и выровнены, делается песчаная подушка 200-400 мм. Ее полагается трамбовать, поскольку чем плотнее основание, тем меньше будет со временем просадка всего дома.

Засыпка песка производится послойно, по 150 мм, его требуется перед трамбовкой увлажнить. Для наивысшей механической прочности сверху засыпают гравий с поливкой жидким бетонным раствором.

Чтобы сформировать опалубку, используют отшлифованные с одной стороны доски толщиной 2 см. Вместо них, можно брать еще:

  • шифер в виде плоских листов;
  • листовой металл;
  • фанеру.

Укрепление опалубки производится при помощи распорок и опорных кольев, ее обязательно следует выверять по вертикалям и горизонталям. Изнутри конструкция прокладывается плотным гидроизоляционным материалом. Чтобы необходимая толщина этого материала была меньше, следует подбирать глубину закладки, ориентируясь на уровень и движение подземных вод.

Фундамент в виде ленты для двухэтажного дома из кирпичей кладется в котловане, засыпаемом 0,3 м песка. Так как дом придется оборудовать санузлами, рекомендуется добавить поверх водопроводных и канализационных труб стяжку из цемента и песка толщиной до 0,1 м.

На застывшую стяжку кладут гидроизоляцию, а вот теплоизоляционный слой нужен не всегда. Потом идет каркас, создаваемый из арматурной стальной сети, далее опалубка. Только после этого и можно заливать ленту как таковую. Подошва основания под дом должна обязательно заходить на 200-250 мм глубже, чем промерзающая линия. Дома из пеноблоков легче, чем аналогичные по размеру кирпичные постройки.

Но это не означает автоматически, что можно закладывать фундамент ближе к поверхности. Придется проанализировать все параметры, характеризующие геологическую структуру участка

Дополнительно принимается во внимание тяжесть предусмотренных проектом перекрытий, мебельных изделий, снеговая нагрузка, которая может присутствовать на крыше даже на короткий срок. Среди разных вариантов закладки по глубине следует выбирать тот, что только можно позволить себе, по материальным соображениям

Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см.

Нужно учесть, что даже при использовании сведений геологоразведки и норм СНиП при расчетах позволяет найти только минимально необходимые величины.

Траншеи продумываются и откапываются сразу с резервом под все необходимые слои подсыпки, стяжки и дополнительные конструкции. Относительно легкий дом на грунте, несклонном к пучению, допускается ставить на основание глубиной 600 мм, выполненное в формате плавающей ленты. Такая конструкция должна тщательно рассчитываться, только это позволяет избежать разрушения при подвижках грунтовых масс.

Лента под газобетон должна быть рассчитана не менее тщательно, чем под кирпич или иной тяжеловесный материал. Легкость надземных конструкций обманчива, без тщательных расчетов по прочности и несущей способности опоры они окажутся ненадежными. Проект фундамента следует готовить, максимально гася выталкивающую силу. Для более тяжеловесных стенных материалов она несущественна, а вот облегченные газобетонные блоки легко выталкиваются из почвы.

Если все же сделан именно выбор в пользу заливной опоры, при расчете ориентируются в первую очередь на:

  • массу стен и оказываемое ими давление на 1 пог. м;
  • массу всех перекрытий;
  • тяжесть кровельных материалов и подстилающих конструкций.

Что это такое: описание и фото с примером

Фундамент в виде ленты представляет собой замкнутую опорную конструкцию, проложенную под всеми несущими стенами. Основание делают монолитным из железобетона, собирают из ФБС, камня, кирпича. Конструкция может быть заглубленной или мелкозглубленной.

Какую нагрузку выдержит?

Ленточный фундамент выдерживает нагрузку от веса здания, давление грунта и другие воздействия. Его можно использовать практически под любую постройку, в том числе баню, гараж, дом из кирпича, газобетона, под стеклянную или поликарбонатную теплицу. Устраивают такое основание под одноэтажный и 2-х этажный дом. На плотном грунте его сооружают под многоэтажными корпусами.

Правильное устройство ленты

Ленточный фундамент состоит из утрамбованной подушки из песка и гравия, гидроизоляционного горизонтального слоя и собственно армированной бетонной ленты с установленными продухами.

Чтобы избежать поперечной деформации основания, высоту ленты делают больше, чем ширину.

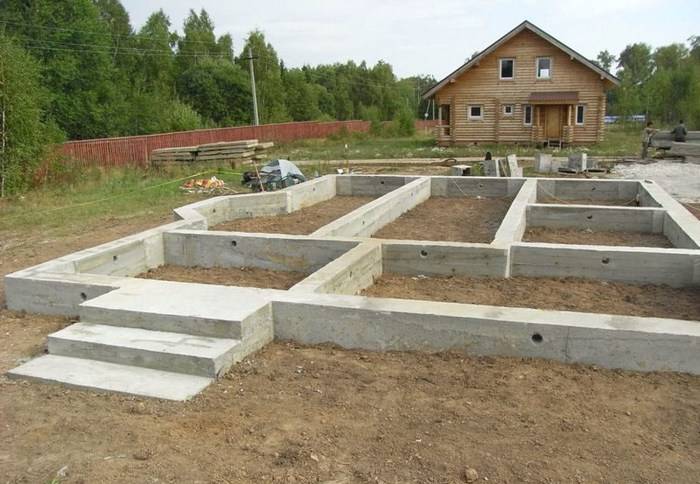

На фото представлен пример ленточного фундамента:

Срок службы

Если возводить основание с соблюдением всех технологических норм и расчётов, ленточный фундамент прослужит от 30 до 200 лет.

Средний срок службы:

  • монолит из железобетона — 100-200 лет,
  • сборный и из бутового камня 50-70 лет;
  • кирпичный — 30-50 лет.

Нормативные документы

Нормы строительства ленточного фундамента и технология закреплена в следующих нормативных документах:

  • ГОСТ 13580-85;
  • СНиП 2.02.01.83;
  • СНиП 3.03.01-87;
  • СНиП 3.02.01-87;
  • СНиП 52-01-2003.

С основными схемами и требованиями к конструкции основания можно ознакомиться в СП 50-101-2004.

Плюсы и минусы

Ленточный фундамент имеет следующие достоинства:

  • отличная несущая способность;
  • способность равномерно распределять нагрузки от здания на грунт;
  • простая технология возведения;
  • долговечность.

Недостатки:

  • большие объёмы земляных работ;
  • простои на время затвердевания бетона;
  • нельзя сооружать на слабонесущих грунтах и обводненных участках.

Когда речь идёт о выборе между монолитной плитой и лентой, первый тип предпочтителен для возведения строений на слабонесущих, пучинистых, обводненных грунтах. Несмотря на такое преимущество, монолитная плита значительно уступает ленте по трудозатратам, расходу строительных материалов.

Подробно разбираем плюсы и минусы ленты здесь.

Подготовительные работы до начала строительства

До начала работ на участке вы должны иметь четкий проект вашего объекта. Без него трудно представить строительство даже маленьких построек. Как правильно составить проект для своего дома?

  • Задолго до строительства мы сделали выбор в пользу жилого коттеджа или дачного домика. Теперь необходимо сделать выбор размера будущего дома. Это может зависеть от размера вашей семьи, финансовых возможностей.
  • Определившись с размерами дома, необходимо решить вопрос о выборе технологии возведения дома из бруса. Некоторые из материалов могут не позволить решение вашего проекта.
  • Дома из пиленого бруса. В качестве материала используется обрезной брус с 4 или 2 пилеными плоскими гранями. Материал имеет естественную влажность. Главным преимуществом такого материала является его доступность и дешевизна. Вы без труда сможете найти поставщика такого материала. Недостатки: потребность использования дополнительных уплотнителей между венцами, низкая эстетичность (требует наружной и внутренней отделки), значительная усадка дома, появление трещин.
  • Дома из профилированного бруса. Строганный брус специального сечения. Заготовка снабжена шипом и пазом для плотного монтажа без дополнительных уплотнителей. Может быть выполнен из древесины естественной влажности или камерной сушки.
  • Дома из клееного бруса. Тот же профилированный брус, но изготовленный при помощи склеивания отдельных досок по специальной технологии. Изготавливается только из древесины камерной сушки.
  • Дома из двойного бруса. Стена представляет собой «пирог» из двух параллельных стен из доски сечением 45(47)х135 (140) мм с заполнением пространства между ними утеплителем.

Выбор технологии строительства неразрывно связан с поиском надежного поставщика необходимого материала. Интернет и телефон позволяют решить этот вопрос даже без посещения офиса производителя. Вы сможете уточнить цену и сроки поставок, остается только ознакомиться с отзывами о поставщике.

Мы выбрали размер и материал

Теперь можно приступать к окончательному проектированию дома. Здесь вам тоже может оказаться полезен интернет. Стоит лишь написать запрос «проект дома из бруса 6 на 6» или «дома из бруса 8 на 8», и вы получите огромный список проектов, зачастую даже с рассчитанной стоимостью. Не стоит перекраивать проект под себя без хороших знаний в деревянной архитектуре. Также вы можете воспользоваться типовым проектом от поставщика материалов (особенно это касается профилированного или клееного бруса). Нередко услуги проектирования могут быть предложены бесплатно при заказе домокомплекта от производителя.

В смету также придется включить стоимость фундамент дома. Вы имеете проект, знаете примерный весь объекта, грунт был изучен еще до проектирования – выбор типа фундамента будет простым делом.

Теперь мы готовы выехать на участок застройки. Можно приступать к полевым работам, но до этого надо решить еще один важный вопрос.

Оптимальный вариант фундамента для строений из дерева

«Какой лучше сделать фундамент под деревянный дом?» Чтобы дать ответ на этот вопрос, необходимо подробно рассмотреть критерии, от которых зависит выбор конструкции того или иного типа. Итак:

  1. Месторасположение. Не стоит заниматься строительством в местах с непрочной почвой. Также следует заблаговременно позаботиться о подключении коммуникаций.
  2. Число этажей. Чем их больше, тем прочнее должна быть конструкция. В свою очередь, увеличение площади не требует этих изменений, так как в этом случае нагрузка на конструкцию остается точно такой же.
  3. Особенности проекта. Предполагается ли им наличие, например, подвала или цокольного этажа.
  4. Тип почвы. В настоящее время выделяются следующие типы почвы, определить которые может буквально каждый человек без обращения к специалисту:
    1. глинистая – практически не впитывает воду, в жаркую погоду покрывается коркой;
    2. суглинистая – быстро впитывает воду, просыхает только спустя пару-тройку суток;
    3. песчаная – молниеносно впитывает воду и также быстро просыхает;
    4. торфяная – просыхает очень долго; мало растительности;
    5. известковая – быстро впитывает воду; в жаркую погоду покрывается серым налетом.
  5. Глубина залегания грунтовых вод. От этого напрямую зависит вероятность вспучивания почвы при замерзании и оттаивании воды.
  6. Глубина промерзания грунта. Подошва конструкции должна располагаться строго ниже этого уровня.
  7. Стоимость, время и объем сырья.
  8. Внешний вид.

Вышеперечисленные моменты являются главными факторами, на основании которых определяется оптимальный тип фундамента для деревянного дома.

Обустройство ленточного фундамента деревянного дома

  • Глубина залегания ленточного фундамента под деревянный дом зависит от характеристик грунта. Этот параметр каждый раз просчитывается индивидуально для каждого застройщика.
  • Затем на участке определяют расположение дома и отмечают его первый угол. В этом месте забивают колышек. Потом отмеряется нужное расстояние и так же колышком отмечается второй угол, между ними натягивают бечевку. Когда отмерены все 4 угла, их правильное расположение проверяют по диагонали, и при необходимости корректируют. Процедуру повторяют под всеми несущими стенами дома.
  • Дно выкапываемой траншеи должно находиться на одном уровне независимо от уклона застраиваемого участка. Проверяется это с помощью строительного уровня.

  • При желании сэкономить или из-за невозможности подъезда строительной техники, земельные работы проводятся вручную.
  • В вырытую траншею укладывают гидроизоляцию с таким запасом, чтобы его хватило по всей высоте отмостки. Это может быть классический рубероид или любой современный рулонный материал.
  • Основой ленточного фундамента под деревянный дом станет песчаная подушка. Рекомендованная толщина ее слоя составляет 20-25 см. После засыпки песок разравнивают и утрамбовывают виброплитой или проливают водой из шланга.
  • Затем сколачивают опалубку. Благодаря небольшому весу деревянных домов, она делается не такая широкая, как для кирпичных. Выполняется отмостка из досок, толстой фанеры или любого другого прочного листового материала. Удобнее всего щиты собрать заранее и уже готовыми секциями выставлять в траншею. Снаружи забивают колышки, к которым и производится крепление. Для усиления прочности ставятся распорки с шагом в 1,5-2м.
  • Как правило, опалубка выше уровня земли в самой высокой точке на 30 см. Далее фундамент выкладывают уже красным кирпичом.
  • В качестве арматуры удобно использовать стеклопластиковые прутья диаметром 0,8–1  см. Между собой они связываются проволокой. Арматурный каркас не должен доходить до стенок опалубки на 2-3 см.

Заливка должна производиться в один этап. Нередко можно встретить, что частные застройщики в целях экономии самостоятельно замешивают и заливают бетон. В итоге получается немонолитная конструкция с большим количеством швов. Когда раствор полностью залит, рекомендуется постучать по опалубке, чтобы удалить пузырьки воздуха.

Учитывая, что строится легкий деревянный дом, работы по его возведению можно начинать уже через 7-10 дней.

Какой нужен бетон?

Выбрать правильное место для строительства и тип фундамента – это лишь полдела. Фундамент должен быть выполнен из качественного бетона, который будет действительно прочным и будет отлично сопротивляться физическому и природному воздействию.

  • Категория бетона М100 будет отличным вариантом на начальных этапах строительства. Например, если речь идет о заливке подбетонки. Фундамент из такого типа бетона подойдет для строительства заборов, маленьких домов из дерева, небольших гаражей, а также каких-то построек сельскохозяйственного назначения.
  • Если говорить о марке бетона М150, то он будет хорошим решением для небольшого по размерам и массе фундамента ленточного типа, а также подготовительных бетонных работ. Из такого бетона можно построить фундамент для маленького дома на один этаж, выполненного из шлакоблока, газо- или пенобетона. Также такой фундамент можно будет использовать для сельскохозяйственных построек и гаражей.

  • Марка бетона М200 применяется довольно часто в строительстве жилых домов на один и два этажа, где перекрытия относятся к легкому типу. Рассматриваемая марка бетона относится к конструкционным по своим характеристикам прочности и применяется в производстве изделий из железобетона.
  • Если говорить о категориях бетона М250 и М300, то эти варианты будут отличным решением для фундаментов, которые планируется делать для больших жилых частных домов. М300 вообще можно использовать для заливки фундамента, который легко выдержит массу пятиэтажного дома. М300 считается наиболее прочным типом бетона, который можно использовать для создания монолитных перекрытий.
  • Есть еще марка бетона М400, но она используется исключительно для строительства многоэтажных зданий, высотность которых ограничена 20 этажами.

Так что если вам нужно осуществить строительство деревянного дома, то достаточно будет марок М200 и М300. В проектах обычно указывается нужная марка бетона для фундамента и другие технические характеристики необходимого раствора.

Обычно наиболее важными показателями для бетона являются:

  • водонепроницаемость;
  • стойкость к воздействию низких температур;
  • подвижность.

Как рассчитать, на сколько заглублять?

Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:

  1. Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.
  2. Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
  3. Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
  4. Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.

Для расчета подземной части ленты нужно знать:

  • глубину промерзания (Dfn);
  • поправочный коэффициент, который учитывает тепловой режим в доме (K).

Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.

Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):

ГородЛиния промерзания, мГородЛиния промерзания, м
Архангельск1,75Москва1,30
Владивосток1,80Нижний Новгород1,55
Екатеринбург1,90Орел1,30
Казань1,75Рязань1,30
Красноярск2,00Санкт-Петербург1,20
Курск1,30Челябинск2,15

Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:

Температура в здании, оСПоправочный коэффициент K
пол по грунтупол на лагахутепленное цокольное перекрытиеподвал
0,901,001,000,80
50,800,901,000,70
100,700,800,900,60
150,600,700,800,50
20 и выше0,500,600,700,4

Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).

В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.

Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.

Как выбрать конструкцию фундамента для деревянного дома

Опорное основание для дома устраивается с учётом множества разных обстоятельств. Ведь от его конструкции зависит долговечность строения и безопасность проживания. При неправильно построенном фундаменте в доме будет постоянная сырость, сопровождаемая плесенью и противным гнилостным запахом.

При устройстве фундамента нужно учитывать следующие факторы:

  1. Место установки здания. После его выбора необходимо произвести разведочное бурение с целью точного определения состава и характеристики грунтов на месте установки опорного основания под деревянный дом. Нежелательно устанавливать дом вблизи естественных водоёмов или оврагов, поскольку грунты в таких местах неустойчивы. Нужно также уточнить возможность прокладки коммуникаций: водопровода, электросети, канализации.
  2. Размер дома. Этот фактор напрямую влияет на величину нагрузки на фундамент, причём имеет значение как высота здания, так и его этажность. Размеры по периметру не так важны, поскольку вместе с их увеличением возрастает и опорная поверхность.
  3. Наличие подвального помещения или цокольного этажа.
  4. Рельеф поверхности на месте установки. Например, при строительстве на уклоне применение ленточного фундамента сопряжено с большими объёмами земляных работ.
  5. Свойства грунтового основания. Качество и состав почвы можно определить по характеру стока воды после дождя:
    • глинистые почвы медленно пропускают воду, а если они выходят на поверхность, то на них образуется плотная корка;
    • суглинки быстро пропускают влагу, но медленно высыхают;
    • песчаная почва быстро пропускает воду;
    • почва торфянистая высыхает долго, на ней плохо растёт трава.

Каждый тип почвы характеризуется разной несущей способностью. Большое значение имеет глубина залегания грунтовых вод и точка замерзания грунта.

Самым простым фундаментом для деревянного дома является столбчатый

Ленточная основа для дома из бруса

Ленточный фундамент – один из самых популярных сегодня, с таким типом основы строения получаются прочными и непоколебимыми

Ленточный фундамент – один из самых популярных сегодня, с таким типом основы строения получаются прочными и непоколебимыми. Практичность основы зависит от выбора бетона, который выступает связующим веществом. Чтобы обеспечить прочность постройки, необходимо четко понимать:

  • Свойства грунтов. Плотные почвы требуют бетона марки М200, М250. Проблемные пучнистые – от М300;
  • Морозостойкость выбранного бетона;
  • Тип арматуры, используемой для усиления основания;
  • Общий вес строения. Для малых форм идеально подойдет бетон М200, для средних – М250, М300, для крупных – М350.

Основа ленточного типа может быть мелкозаглубленной или заглубленной. Первый вариант годится для небольших простых брусовых домов, закладывается одинаково хорошо на песке и глине (глубина до 6 см). Второй вариант идеален для основательных домов, имеющих несколько этажей, подвал, а вот глубина кладки тут от 25 см.

Специалисты отдают предпочтение ленточным фундаментам из бутобетона

Универсальность плиточной основы из ФЛ и блочных элементов ФБС давно признана всеми строителями, как и железобетонный фундамент

Важно лишь подобрать правильную бетонную смесь и обустроить качественное армирование

Таким образом, оптимальная несущая основа для брусового дома – это мелкозаглубленный ленточный фундамент. Не стоит путать конструкцию с незаглубленной, применяемой для построек второстепенного типа. Можно использовать плитный вариант, но только при определенных характеристиках почвы.

Мелкозаглубленная несущая основа обустраивается достаточно быстро, но имеет важные нюансы

Особое внимание уделяется армирующему каркасу, обеспечивающему устойчивость и прочность основы. Кроме того, фундамент не стоит устанавливать в местности, где вода подходит ближе, чем на 1,5 метра к поверхности почвы, потому что в периоды зимних вспучиваний, природа может нанести непоправимый вред основе

Если воды нет, работы проведены правильно, несущий каркас прочный и крепкий, брусовой дом простоит 100 лет и не потребует ремонта.
