Как правильно производится заливка ленточного фундамента своими руками + технология монтажа

Возведение опалубки

В чем особенность данного процесса? Для придания основанию нужной формы в траншею или котлован устанавливаются вспомогательные деревянные конструкции. Они могут быть съемными и несъемными. Последний вариант более предпочтителен, поскольку он позволяет дополнительно утеплить бетонное основание.

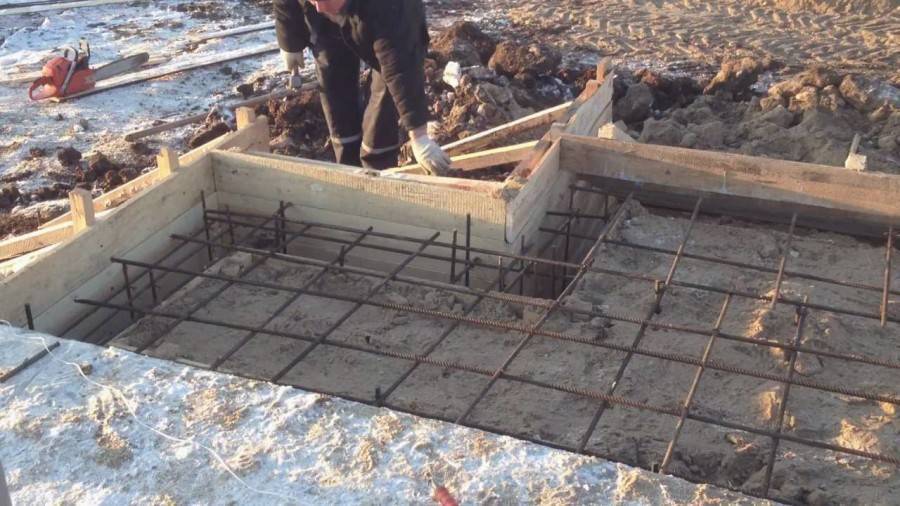

Чаще всего монтаж опалубки для ленточного фундамента выполняется из обычных досок, из которых сбиваются своеобразные щиты. Они должны подниматься выше уровня грунта. Высота подбирается в зависимости от того, на сколько вы будете поднимать цокольную часть здания, однако возвышение должно быть не менее 30 сантиметров.

Щиты скрепляются при помощи перекрестников, а с наружной стороны их подпирают брусками. Чтобы опалубка не разошлась под давлением при заливке бетона, ее рекомендуется дополнительно укрепить стальной проволокой. Некоторые люди планируют вмонтировать в несущую конструкцию трубы для прокладки коммуникаций. Это очень удобно, поскольку не будет расходоваться свободное пространство внутри дома. В этом случае отрезки труб устанавливаются в качестве распорки между отдельными элементами опалубки.

При возведении деревянной конструкции очень важно, чтобы она была установлена ровно. Для этого все работы следует проводить с использованием строительного уровня

Если будут допущены даже незначительные погрешности, то залив ленточного фундамента будет выполнен неровно. В этом случае вам придется выравнивать его после застывания, что влечет за собой дополнительные финансовые, физические и временные затраты.

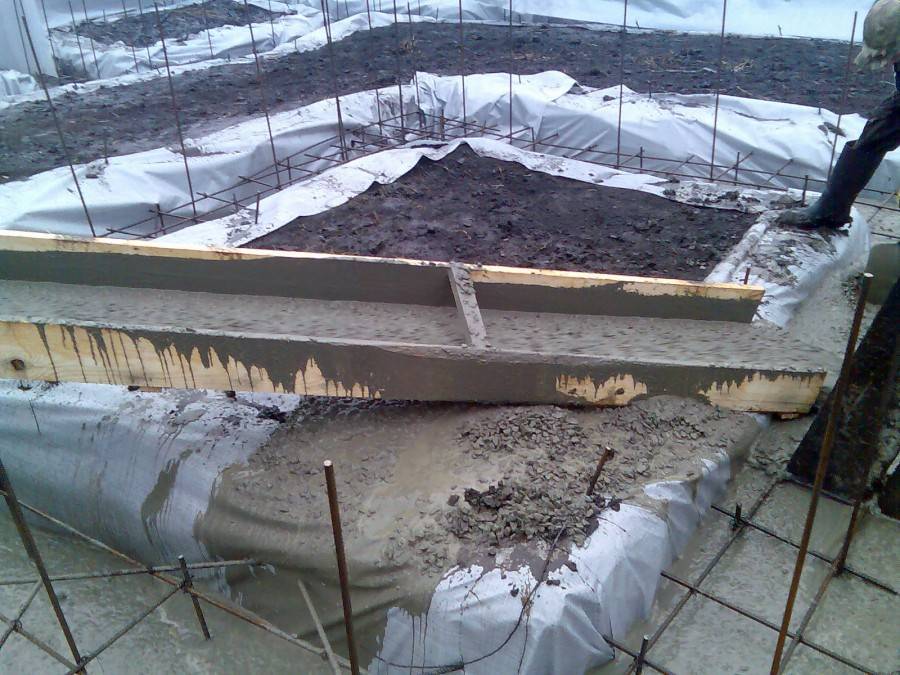

Для создания гидроизоляции дно готовой опалубки устилается рубероидом и полиэтиленом высокой плотности. Концы кровельных материалов фиксируются на досках с внутренней стороны.

Также вы можете соорудить комбинированную опалубку. По своей технологии она практически полностью аналогична с описанной выше, а отличие заключается в том, что внутренняя сторона щитов оббивается утеплительным материалом, например пенополистиролом или пеноизолом. Его толщина подбирается в зависимости от климатических условий вашего региона, однако минимальная толщина слоя должна составлять 30 миллиметров. Этот вариант хорош тем, что, помимо дополнительной теплоизоляции, при заливке основания цементное молочко не будет просачиваться сквозь щели, благодаря чему влага не так быстро испарится и несущая конструкция получится более прочной.

Виды фундаментов для частных домов

Наиболее распространены столбчатый, свайный, плитный и ленточный типы фундаментов. Столбчатый фундамент выглядит на фото как ряд бетонных столбов по периметру здания, залитых в подготовленные для них котлованы и соединенных между собой балками. Подобная конструкция позволяет экономить на материале, и пригодна для легких одно- и двухэтажных зданий.

Свайный фундамент представляет собой вмонтированные в почву буронабивные сваи, соединенные между собой. Отверстия под сваи бурятся в почве до достижения твердого слоя.

Плитный фундамент монтируется под все здание, размеры его чуть больше чем площадь стен дома. Плита армируется при помощи сетки из арматуры. Конструкция подходит для возведения массивных зданий небольшой этажности, применение ее связано с большими затратами материала.

Самый распространенный ввиду своей надежности и универсальности фундамент – ленточный. Преимуществом его является возможность сделать в доме подвал, а также возможность применять его в зданиях любой этажности.

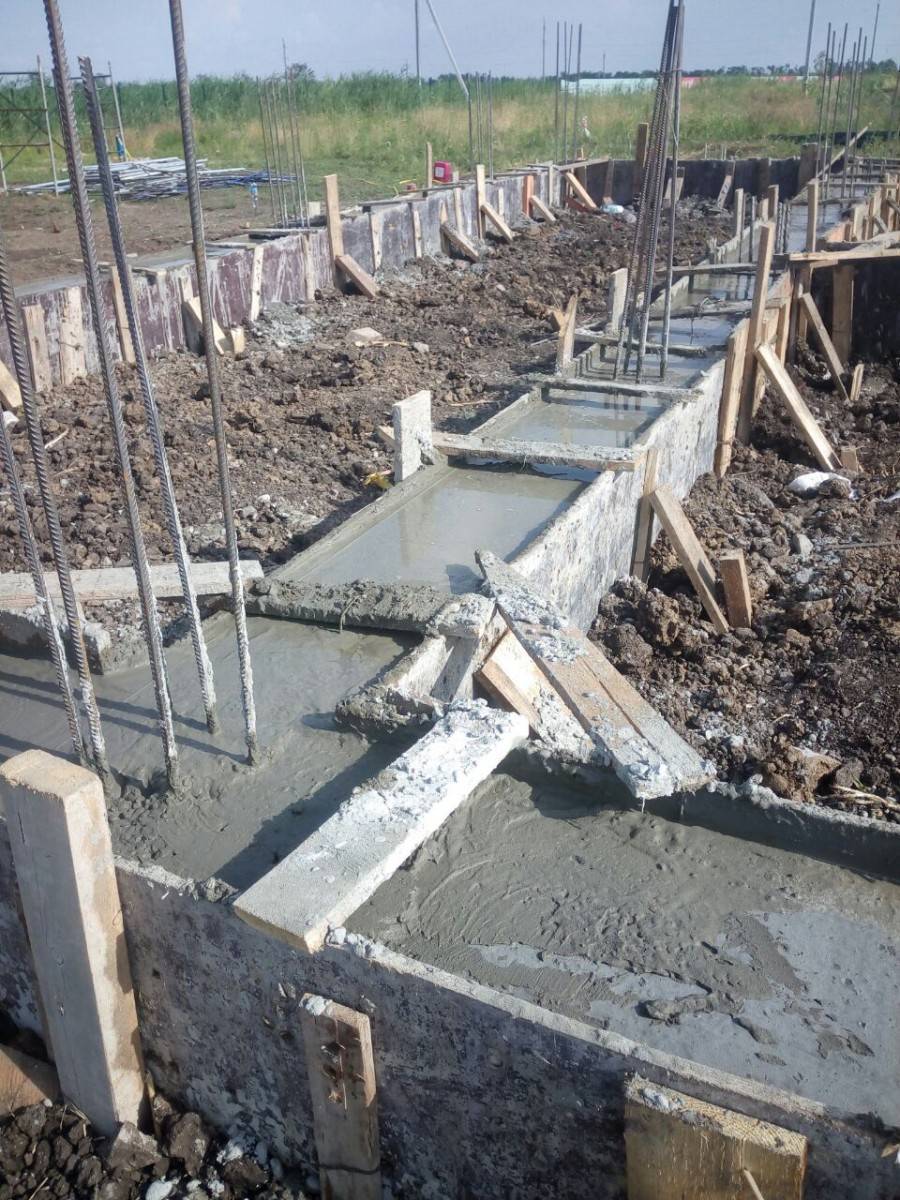

↑ Заливка основания дома частями

Часто возникает у застройщиков вопрос: как правильно залить фундаментОтмечаем сразу, что по технологии заливать траншею бетонным раствором следует за один раз. И процесс заливки должен быть непрерывным.

Распространён и такой вопрос: заливка основания здания частями имеет ли право на осуществление работ. Ответ: фундамент заливается сразу, он должен представлять собой монолит. Но когда беспрерывная заливка основания раствором по каким-либо причинам невозможна, бетонируют слоями

Важно при послойной заливке придерживаться следующих правил:

  1. Фундамент заливается частями только по высоте, то есть образовавшийся шов должен располагаться перпендикулярно основанию. В вертикальном положении из арматуры делают выпуски на 10 см. Слои связывают между собой арматурными прутьями. Заливая очередной слой, предыдущий обливают водой, так связка бетона и застывшего бетонного слоя будет качественнее.
  2. Плитный фундамент заливать частями не допустимо! Плитное основание – это единственный тип фундамента, где прерывание процесса заливки недопустимо ни в коем случае.

Виды ленточного фундамента глубокого заглубления

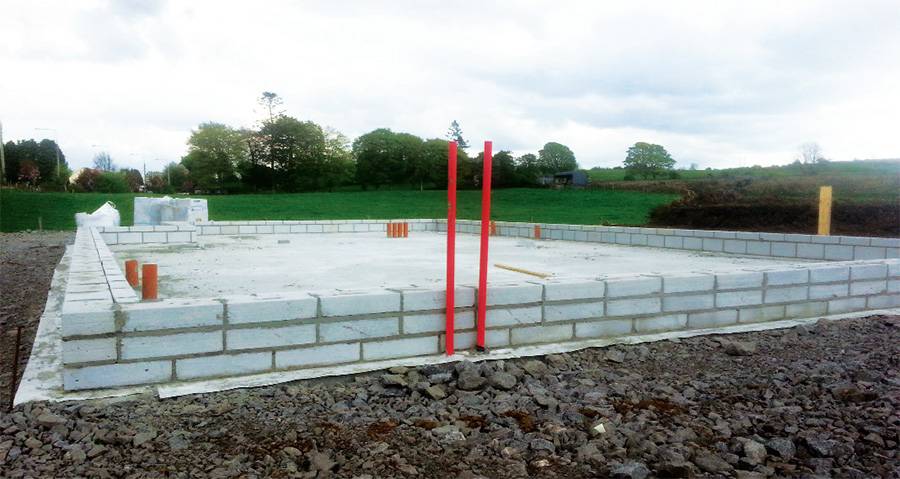

Сборно-ленточный фундамент

Сборно-ленточный фундамент

Фундамент сборного типа возводится из ФБС-плит, согласно ГОСТ 13579-78. Размер блоков подбирается в зависимости от площади сооружения, как правило — это ФБС 9 и 12.

Сборно-ленточный фундамент считается лучшим вариантом для пучинистых грунтов, т. к. блоки ФБС при деформации только выгибаются, а монолитная лента рвётся.

Нейтрализовать силы пучения при строительстве сборно-ленточного фундамента возможно, выполнив следующие действия:

  1. Устанавливайте блоки на подготовленную заранее подсыпку или подбетонку.
  2. Располагать блоки стоит ровно и строго в одной плоскости.

Блоки ФБС скрепляют между собой двумя способами:

  1. Цементным раствором марки М200 или М300.
  2. Металлическими закладными элементами.

Монолитный ленточный фундамент

Монолитный ленточный фундамент

Монолитно-ленточный фундамент возводится путём бетонирования ленты. Бетонный раствор заливается в опалубку, сооружённую ранее. С укреплением основания арматурной сеткой. Арматурные пруты диаметром 12 и 14 мм связываются между собой. После заливается раствор М200, М300 в зависимости от сооружения, которое хотим построить.

Комбинированный ленточный фундамент

Комбинировано-ленточный фундамент

Комбинированный ЗФЛ — это сочетание столбчатого и ленточного фундамента. Основание ленты монтируется на столбы, вкопанные заранее.

А также бывают сборно-монолитные типы – сочетание блоков ФБС и часть залитой бетоном ленты.

Какие материалы потребуются?

Итак, как правильно заливать ленточный фундамент под дом? Прежде всего нужно понимать, какие материалы и в каком количестве вам потребуются.

Чтобы несущая конструкция получилась, качественной, прочной и долговечной, вам будет необходимо закупить следующее:

  • гидроизоляционный материал, например рубероид;
  • деревянные доски толщиной 20 мм и бруски размером 20 х 30 мм для возведения опалубки;
  • стальная проволока для армирования и фиксации;
  • арматура толщиной 12 мм для монтажа армопояса;
  • саморезы по дереву для сборки опалубки;
  • песок и щебень для насыпи «подушки»;
  • цемент для замешивания бетона.

Чтобы основание могло выдержать большой вес строения, должна быть подобрана правильная марка бетона. Для ленточного фундамента нужно брать смесь с показателем прочности не менее М400. При этом лучше выбирать ту, что содержит в своем составе специальные присадки, позволяющие материалу выдерживать большие морозы. Обычный бетон может потрескаться всего через несколько лет после заливки несущей конструкции.

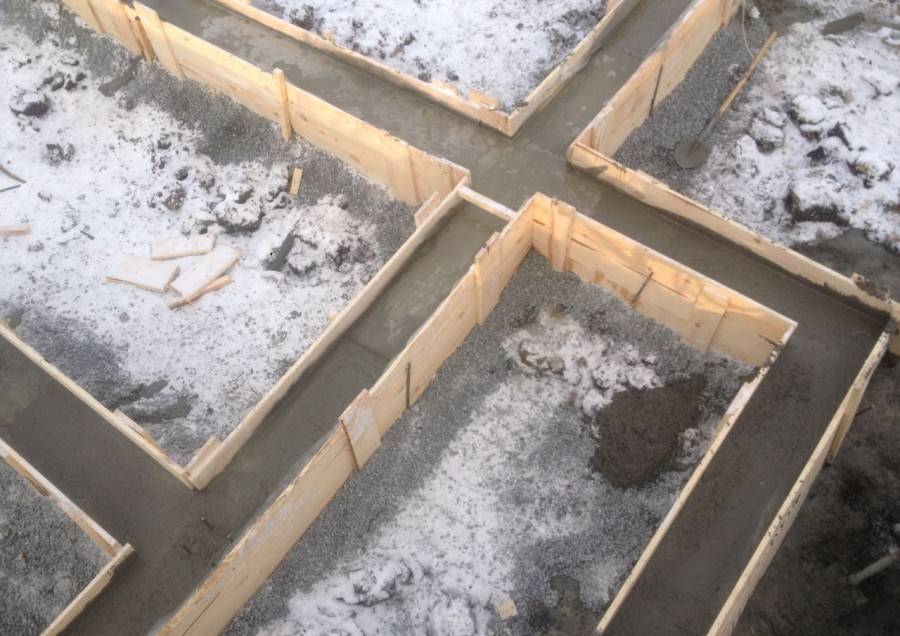

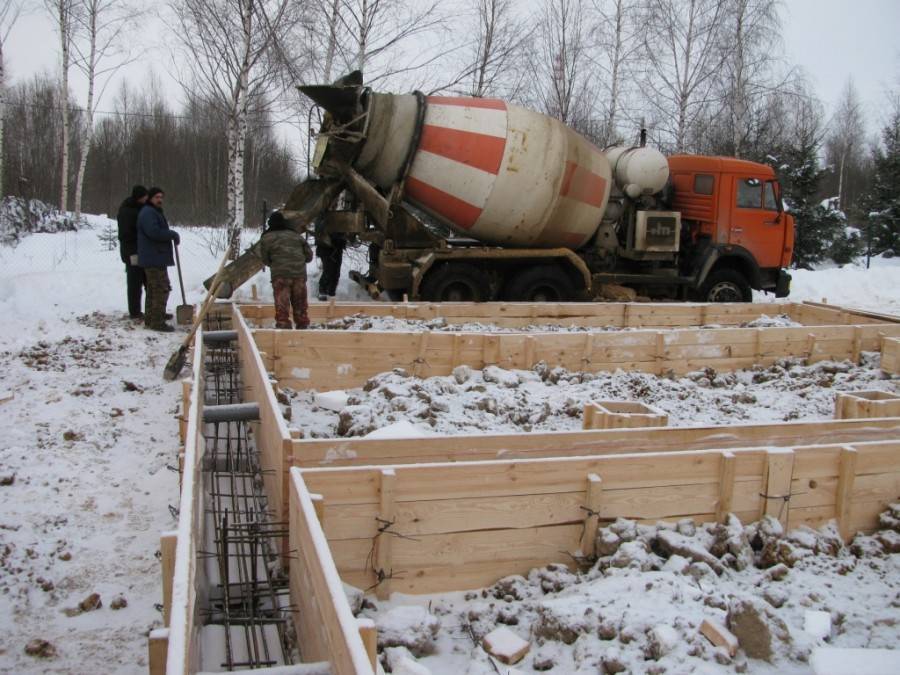

Как можно залить фундамент дома зимой

Иногда возникает ситуация, когда все предварительные расчеты уже сделаны, траншея вырыта, опалубка подготовлена, но погода преподносит свои сюрпризы, и температура окружающего воздуха опускается до минусовой отметки.

В зимнее время года также можно заливать фундамент бетонной смесью, однако следует помнить, что влияние отрицательной температуры крайне негативно сказывается на качестве бетонной смеси, так как происходит быстрое замерзание воды до самого процесса схватывания.

Предотвращение этого явления достигается при помощи использования противоморозных добавок и подогрева готовой смеси. Желательно над местом проведения предполагаемых работ закрепить шатер из имеющихся подручных материалов, а внутри поддерживать положительную температуру воздуха при помощи тепловых пушек (электрических или газовых).

В зимнее время года часто используют пенополистироловую опалубку, которая не требует последующего удаления. Это поможет сохранить теплопроводность конструкции и будет способствовать медленному затвердеванию бетонной смеси, что является крайне важным.

В любое время года, независимо от температуры окружающей среды, заливку фундамента следует производить постепенно, слоями, так как одновременное помещение всего количества имеющейся смеси в опалубку приведет к появлению воздушных пузырей и к последующему растрескиванию после застывания.

Высота последнего слоя не должна превышать уровень предварительно натянутой бечевки. После завершения всех работ опалубка с внешней стороны простукивается при помощи молотка, а поверхность бетона разравнивается.

Готовый залитый фундамент закрывается полиэтиленом. Периодически пленку снимают, а поверхность смачивают водой, это позволит избежать появления трещин.

Через две недели после всех работ опалубка может быть демонтирована. Дальнейшее строительство самого дома допустимо продолжать не раннее, чем по прошествии месяца после заливки фундамента.

Учитывая все вышеуказанные нюансы, произвести всю работу возможно своими силами. Для полноты картины, в интернете в настоящий момент представлено множество фотографий, где поэтапно показано, как можно залить фундамент, не прибегая к помощи профессиональных строителей.

Материалы и инструменты

До старта работ по возведению ленточного фундамента нужно подготовить материалы:

  • деревянные доски и бруски – для опалубки;
  • арматура – для армирующего эффекта;
  • щебень и песок – для «подошвы»;
  • проволока – для связывания металлических прутьев;
  • гидроизоляционный материал – для опалубки;
  • бетон – для заливного раствора (готовится или заказывается непосредственно перед этапом заливки).

Дерево в доске достаточно взять толщиной 15-20 мм. Бруски желательно выбрать с сечением 30-40 мм.

Чаще используют готовый бетон, но, когда объемы укладки внушительные или к месту трудно проехать транспорту – берут в аренду:

  • растворный узел (передвижной),
  • бетононасос (возможность подачи до 64 м),
  • тару для промежуточной выгрузки и тачку для перемещения.

Лопата тоже пригодится, а также:

  • кусачки для проволоки,
  • гвозди и молоток для опалубки,
  • пила.

Хорошо бы иметь еще вязальный пистолет для проволоки и вибромашину для бетона.

Выбираем бетон для заливки

Если принято решение замешивать бетон самостоятельно, то нужно купить и смешать песок, цемент и щебень. Пропорции 3:1:3 соответственно. Цемент желательно выбирать маркой М 400. Можно заказать уже заготовленный раствор с маркировкой М 300 и больше.

Подробнее о марках бетона для ленточного фундамента расскажет эта статья.

Арматура

Когда строительные работы ведутся по правилам СНиП, то для ленточного фундамента обязательно применять сертифицированную арматуру. При продольном армировании укладывается сталь от 10 до 32 см в диаметре. При вертикальной установке – 12 см.

Таблица диаметров:

Условия использования арматурыМинимальный диаметр стержня арматурыНормативный документ
продольная рабочая арматура вдоль стороны 3 м или менее10 ммПриложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
продольная рабочая арматура вдоль стороны более 3 м12 ммПриложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
конструктивная арматурасечение равно 0,1% от площади сечения по высоте промежутка между слоями арматуры и половине ширины лентыпункт 3.104 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) внецентренно сжатых элементовне менее 1/4 наибольшего диаметра продольной арматуры и не менее 6 ммпункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных изгибаемых каркасовне менее 6 ммпункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее6 ммпункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) вязаных каркасов высотой более 80 см8 ммпункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

О диаметре арматуры для ЛФ читайте здесь.

Что использовать для гидроизоляции?

В зданиях без подвальных помещений от поступающей снизу влаги слоем горизонтальной гидроизоляции должны быть защищены внешние и внутренние стены.

В зданиях с подвалами, со стенами из кирпичной/каменной кладки, во внешних стенах необходимо предусмотреть как минимум два слоя горизонтальной гидроизоляции. Для внутренних стен верхний слой необязателен.

Для горизонтальной гидроизоляции стен используются кровельные битумные покрытия, изоляционные покрытия, кровельные изоляционные покрытия или изоляционные покрытия из полимерных материалов.

Для вертикальных поверхностей внешних стен, соприкасающихся с землей, нужно предусмотреть дополнительные защитные прокладки или дренаж.

Виды фундаментной ленты

Лента может быть сборной и монолитной. Последний вариант считают цельным основанием, которое применяют только для массивных сооружений.

Сборная лента состоит из отдельных блоков, искусственных или натуральных камней. Монтажный процесс имеет упрощенную форму, но требуется соблюдать требования по прочности и влагоустойчивости.

По применяемым материалам фундамент делят на:

  • кирпичный,
  • железобетонный,
  • бутобетонный,
  • грунтоцементный,
  • каменный.

Основное разделение ленты на виды происходит по заглубленности. Каждый вариант применяется при определенных условиях. Виды:

  1. Заглубленный фундамент. Устанавливается на глубине ниже 1 метра от уровня промерзания земли.

    Чем выше рыхлость почвы, тем ниже требуется заглублять ленту, так как от этого будет зависеть показатель несущей способности, а также устойчивость конструкции.

    Используется для массивного забора из кирпичей, бетона, камней или с наличием кованых элементов.

  2. Мелкозаглубленный. Может применяться при хорошей устойчивости почвы. Обустройство происходит ниже уровня промерзания почвенного слоя на 50 см. Такой вариант ленты подходит для высокого забора с применением профнастила, евроштакетника, сайдинга или деревянных досок. Столбы могут быть трубными, бетонными или винтовыми.
  3. Незаглубленный. При такой конструкции опора устанавливается на грунтовую поверхность. Указанный вариант основания применяют на песчаном грунте при обустройстве небольшого забора, который не имеет больших показателей по массе и высоте.

    Отличием фундамента считают отсутствие воздействия на него морозных грунтовых пучений. Габаритные параметры по ширине зависят от массы забора. Чем больше вес, тем шире требуется делать траншею под основание. Стандартным показателем будет 0.40 м.

На предварительном этапе требуется уделять внимание основным факторам, от которых зависит применяемый вид основания. Среди них:

  • характер конструкции забора, его особенности и все требования — примером будет необходимость усиления основания в нескольких местах из-за вторичных факторов, включая наличия проложенных труб или других коммуникаций;
  • масса ограждения и его отдельных элементов, в том чисел опорных или декоративных;
  • показатели нагрузки на столбы опорного вида;
  • характер почвы;
  • глубина промерзания грунтового слоя;
  • рельеф и ландшафтные особенности местности — сюда относят наличие склонов, неровностей и аналогичных факторов;
  • наличие близкорасположенных пластов с водой или водоемов — это будет влиять на возможность подмыва грунта, что потребует увеличения устойчивости конструкции;
  • финансовые и трудовые затраты.

В последнем случае рассчитывают целесообразность применения того или иного вида фундамента. Примером будет отсутствие необходимости в заглубленном монолитном основании при устойчивой почве и небольшой массе забора.

Нужно ли использовать специальную технику?

Для постройки больших коттеджей все чаще используется профессиональная техника, такая как бетономешалка и бетононасос. Эти агрегаты значительно облегчают и ускоряют заливку фундамента.

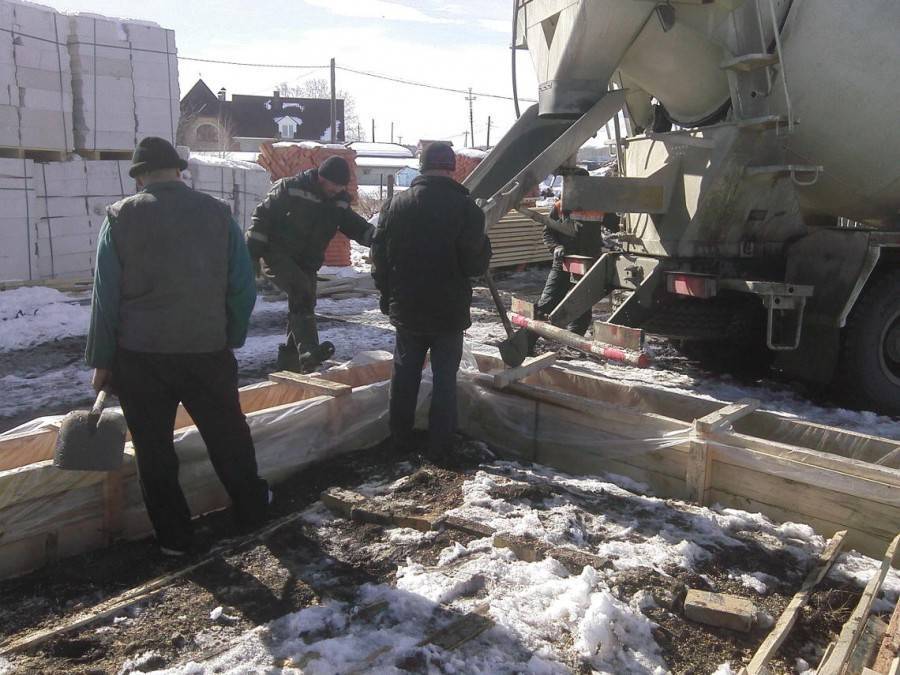

Бетономешалка

Заказать доставку бетона можно в строительной фирме. Одна бетономешалка может доставить примерно 6-8 кубометров готовой смеси, поэтому нецелесообразно пользоваться подобной техникой в случае заливки столбчатого фундамента, вам не потребуется такой большой объем материала.

Необходимо, чтобы бетономешалка подъезжала к месту заливки фундамента как минимум с нескольких сторон, так как у бетона есть свойство расслаиваться на воду и твердые материалы. Если заливать смесь только с одной стороны, её жидкая часть быстро растечётся по всей длине, а более густая и каменистая часть останется на одном месте.

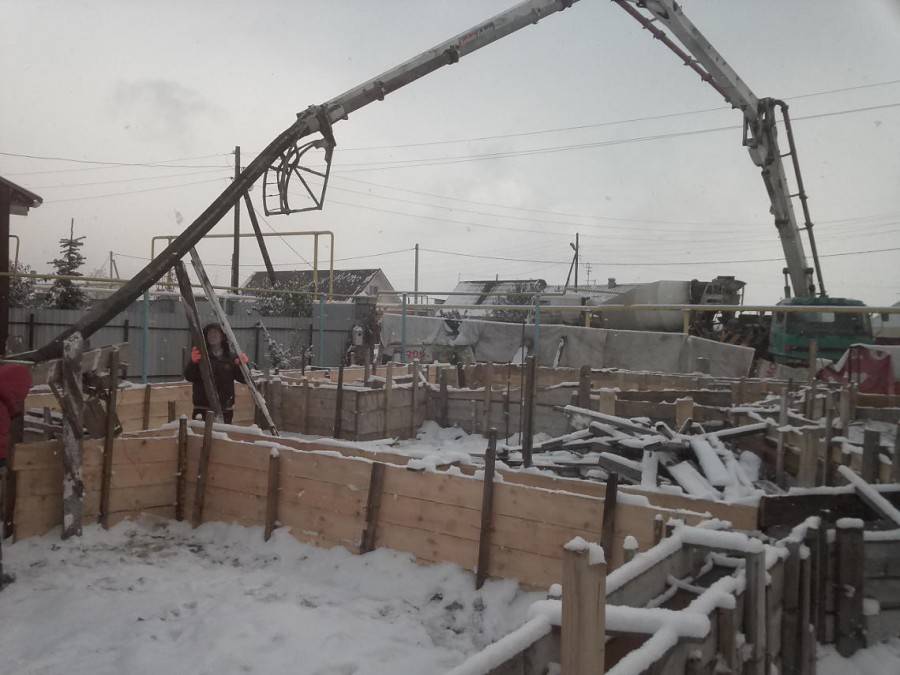

Бетононасос

Эта машина имеет раздвижную стрелу с бетонопроводом длиной до 50 метров. С помощью её можно заливать бетон с нескольких разных точек, а сам агрегат при этом будет оставаться в одном положении.

Бытовые бетономешалки

За один замес такая машина может приготовить до 200 кг бетона. Так как этого объема не хватит на полную заливку ленточного или монолитного фундамента, придется повторять цикл несколько раз. Конечно, это займет больше времени, чем при использовании промышленных машин, но все же будет быстрее, чем мешать бетон вручную.

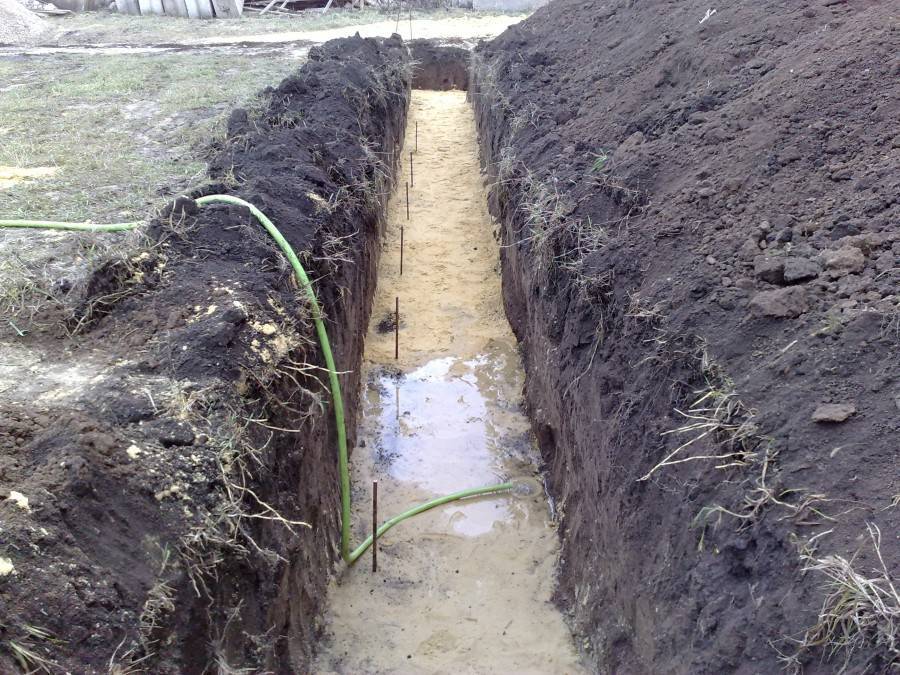

Земельные работы и разметка фундамента

Разметка фундамента.

Прежде чем приступить к заливке ленточного фундамента, следует расчистить выбранную площадку и произвести разметку согласно проекту. На землю наносят границы фундамента, используя любые подручные средства – колышки, арматуру или веревки.

Для того чтобы разметка была выполнена ровно, необходимо обозначить, где будет располагаться ось строения. Воспользовавшись отвесом, следует наметить первый угол. Перпендикулярно от него протянув второй, необходимо наметить остальные 2 угла. Воспользовавшись угольником, можно наметить последний, четвертый угол. После этого нужно проверить ровность всех углов. Это можно выполнить, измерив их диагонали. Так, если все углы между собой совпадают, значит, в эти места можно вбивать колышки, между которыми натягивается леска.

Аналогично внешней выполняется и внутренняя разметка. Единственный нюанс – для ее выполнения следует отступить от линии внутренней разметки расстояние в 40 сантиметров.

После выполнения следует исследовать перепады высоты на поверхности участка. Работу начинать необходимо с самой нижней точки. Именно с этого уровня определяется отсчет глубины фундамента. Выполняют это для того, чтобы не возникла разница в . Чтобы сообрудить дом небольшого размера своими руками, будет достаточно фундамента глубиной около сорока сантиметров.

Для рытья котлована можно воспользоваться экскаватором или лопатой.
