Лестница раскладная на чердак своими руками: пошаговая инструкция для самостоятельного изготовления складной чердачной лестницы с люком

Используемый материал

Чтобы сделать своими руками надёжное и долговечное изделие, особое внимание следует обратить на материал. По этому параметру лестницы на чердак подразделяются на следующие разновидности:

  • деревянные;
  • металлические;
  • комбинированные.

[ot-gallery url=”//lestnitsygid.ru/gallery/materialy-dlya-cherdachnyx-lestnic”]

Изделия из дерева

Деревянные конструкции встречаются наиболее часто. Высокую популярность модели из дерева получили благодаря следующим преимуществам:

  • демократичная цена;
  • лёгкость сборки и монтажа;
  • надёжность;
  • долгий срок службы (при должном уходе);
  • небольшой вес.

Преимущество дерева в том, что даже самая простая лестница и этого материала может стать неплохим дополнением интерьера.

Однако, несмотря на положительные стороны, складные конструкции из дерева не лишены ряда отрицательных моментов:

  • относительно низкая грузоподъёмность (до 150 кг);
  • довольно плохая устойчивость к внешним воздействиям – изделия из дерева требуется время от времени обрабатывать защитными средствами (от гниения, влаги, насекомых и т. д.).

Если вы планируете использовать чердак для хранения крупногабаритных предметов, лучше установить стационарную лестницу из дерева.

В качестве материала для лестничной конструкции в основном используются хвойные породы дерева. В частности, ель или сосна. Именно они обладают наименьшей стоимостью, хорошей надёжностью и податливостью. Но даже при использовании других пород древесины, сделать чердачную лестницу своими руками также не составит большого труда.

Металлические конструкции

В отличие от деревянных моделей, изделия из алюминия и стали встречаются намного реже. Основные отрицательные факторы – это высокая стоимость конструкции и сложность изготовления (требуется специальное оборудование и знания по сварке).

С другой стороны, вы всегда можете приобрести такую вот готовую конструкцию и не заморачиваться над ее изготовлением.

Но если убрать негативные моменты, появляются существенные плюсы:

  • высокая грузоподъёмность (до 250 кг);
  • долгий срок службы (при обработке антикоррозийными защитными средствами);
  • хорошая устойчивость к механическим повреждениям и высоким нагрузкам.

Самым компактным (хоть и не самым популярным) вариантом является установка телескопической лестницы из металла.

Комбинированные материалы

Нередко в производстве складных лестниц используются комбинированные решения. Как понятно из названия, здесь может применяться несколько видов материала. Например:

  • металлическая основа с деревянными ступеньками;
  • деревянная основа со ступенями из металла;
  • основа из пластика с металлическими ступенями и т. д.

Именно сочетание металлических направляющих и деревянных ступеней считается самым популярным.

Комбинированный подход – одно из наиболее разумных решений, ведь здесь взято лучшее от каждого материала. Также это положительно сказывается на соотношении цена – качество. К примеру, можно своими руками сделать металлическую основу, а затем установить ступеньки из дерева. В сравнении с цельнометаллическими конструкциями, стоимость таких моделей будет меньше.

Монтаж готовых и полуготовых конструкций

Если средства не ограничены жестко, можно купить готовый к сборке комплект модульной лестницы, прямой, Г-образной, винтовой или с забежными ступенями – в зависимости от конфигурации помещений.

Комплекты поставляются со всеми креплениями, для разного межэтажного расстояния. Обычно силовая структура изготавливается из металла, ступени – из дерева. В зависимости от стоимости, дерево может быть полностью обработано и готово к использованию или же в виде «полуфабриката» – под шлифовку и лакировку/покраску.

К сборочному комплекту обязательно прилагается инструкция по монтажу, отличающаяся у разных производителей. Поэтому все рекомендации по работе лучше брать непосредственно в инструкции.

Сборка чердачной лестницы своими руками займет один-два дня.

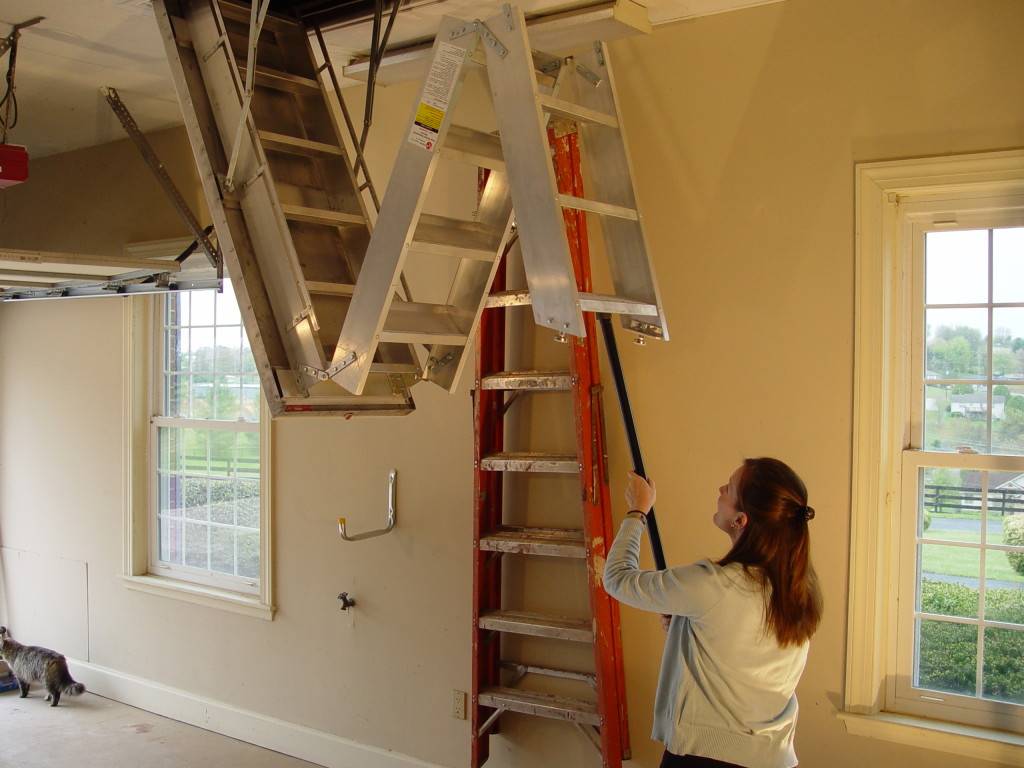

Еще проще и быстрее смонтировать по месту готовую складную лестницу на чердак. Они продаются полностью готовыми к установке, часто вместе с крышкой люка. Изготовленные из дерева, металла или комбинации материалов, в сложенном виде такие лестницы убираются под потолок и занимают совсем немного места.

Чтобы смонтировать модель, необходимо установить на место (в заранее подготовленное в перекрытие отверстие нужного размера) крышку люка с закрепленной на ней сложенной лестницей и дополнительно зафиксировать так, чтобы нагрузка распределялась равномерно.

Подробно процесс монтажа одной из моделей показан на видео.

Складные и раскладные лестницы — полезные рекомендации

Если речь об основном материале изготовления, то самый бюджетный вариант — лестница из дерева. При этом главную ставку нужно сделать на прочность крепления. Для создания деревянной лестницы потребуется два длинных и коротких бруска и 10-миллиметровый кусок фанеры.

Для любых конструкций, раскладывающих лестницу вместе с люком, требуются специальные механизмы, а также амортизирующие элементы. Последние призваны упростить закрывание и открывание лестницы. Все необходимые компоненты получится купить в строительном магазине. Самый простой вариант — перфорированные металлические полосы. А конструкция с алюминиевой раздвижной системой является продвинутой и дорогостоящей.

Теперь рассмотрим требования, которые выдвигаются к креплению лестницы. Конструкция должна быть чрезвычайна надежной, способной выдержать вес изделия вместе с человеком. При этом необходимо учитывать динамическую нагрузку, ведь предполагается активное использование лестницы.

Открывание и закрывание изделия должно происходить легко. Поэтому необходимо продумать механизм конструкции. Проще всего использовать специальные пружины для закрытия. Это сильно облегчит задачу.

Чердачный люк своими руками: пошаговая инструкция и видео

Если на чердак проход обеспечен только с самой крыши (с улицы), то для поддержания в нем постоянной теплой температуры и предотвращения промерзания крыши целесообразно герметизировать уличное отверстие и создать внутренний люк в потолке, под который потом и подобрать лестницу.

Сделать люк самостоятельно – реальный вариант, который не потребует особо больших усилий. Конструктивно механизм состоит из:

  • проема (коробки-основания, вмонтированной в толщу потолка);
  • крышки люка;
  • механизмов открытия-закрытия (доводчики, фиксаторы).

Перед выбором конкретного места для изготовления отверстия нужно учесть следующие детали:

Место должно располагаться в удобном месте, чтобы лестница не мешала на проходе и в то же время располагалась близко к хозяйственным помещениям, откуда придется часто поднимать или опускать вещи. Принципиальное требование – чтобы проем располагался на достаточном удалении от несущих балок перекрытия, служащих основной потолка

В том случае, если чердак холодный, в замерах важно учесть, чтобы утеплитель лег в проем на достаточную толщину. Проем в любом случае усиливается дополнительными перекрытиями: если потолок деревянный – балками из дерева, если бетонный – с помощью металлических углов

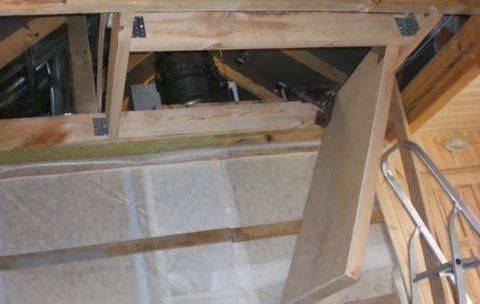

Технология создания чердачного проема в потолке следующая:

  1. Прежде всего, необходимо создать точные чертежи будущего проема, в которых учесть толщину перекрытия, габариты самого отверстия, слой утеплителя.
  2. Сам проем выпиливается из расчета как минимум на 5 см больше, чем габариты рамки.
  3. Рамка изготавливается из достаточно больших досок (толщиной не менее 20 мм) и прибивается гвоздями.

Крышку можно собрать из деревянных брусьев, но можно сделать и из той части потолка, которая осталась после изготовления отверстия. В случае монтажа складной чердачной лестницы люк изготавливается отдельно и монтируется на ее верхнюю часть. Поверхность люка, обращенная в квартиру, можно обделать вагонкой, ПВХ или другими материалами, гармонирующими с поверхностью потолка. Таким образом можно добиться того, что лестница станет практически незаметной. Вариант работы показан на видео.

Подробная видеоинструкция приводится здесь.

Изготовление лестницы из двух секций

Из двух секций

Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

  • Ножовка по дереву.
  • Рулетка.
  • Стремянка.
  • Карточные петли по ширине косоура – 4 штуки.
  • Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
  • Петли, саморезы, крючок и анкера.

При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

Одним из недостатков такой конструкции является то, что она всегда на виду. Но если приложить немного больше усилий, то своими руками можно соорудить лестницу, которая будет спрятана в люке.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.

Порядок выполнения работ:

  1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
  2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
  3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
  4. Чтобы соблюсти диагонали, привинчивают косынки.
  5. Последующий этап — крепление фанеры.
  6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
  7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Пример самодельного чердачного люка сметаллопластиковой крышкой. https://www.youtube.com/watch?v=YwL6Y5EH7oE

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап — декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами.Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Рекомендации по размерам

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

  • угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
  • оптимальная ширина лестницы 65 см;
  • рекомендуемое количество ступеней – 13-15 штук;
  • длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
  • удобное для передвижения расстояние между ступенями – 19,3 см;
  • лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
  • безопасная толщина ступенек составляет 1,8-2,2 см;
  • горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Простая в использовании складная лестница из двух секций.

Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона.

После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу.Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

Механизм складной конструкции люка.

Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы.

Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок.

Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями.Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.

Плюсы и минусы некоторых функциональных разновидностей

Выбирая подходящую конструкцию, важно рассмотреть особенности каждой разновидности, их положительные и отрицательные качества

  1. Общая нагрузка и функциональность – определяющий фактор. Если это жилая мансарда, то раздвижной вариант будет затруднять доступ.
  2. Для редко посещаемых чердаков подойдет даже веревочная лестница с деревянными перекладинами, если ею пользуются люди спортивного телосложения.
  3. Используемые под хозяйственный склад помещения не так часто используются, поэтому подойдут складные и откидные пролеты.
  4. Для престарелых людей или с ослабленным здоровьем любой подъем вызывает определенные затруднения, поэтому нужны поручни или другие опоры, чтобы исключить риск травмирования.
  5. Неотапливаемое чердачное помещение должно закрываться герметичным люком, утепленным снаружи. Для этого подходят откидные лесенки, прикрепленные прямо к крышке, они хранятся по ту сторону потолка.
  6. Самостоятельно изготовленная лестница может быть достаточно надежной, если это деревянная основа или сварная металлическая конструкция. У покупного варианта обязательно должны быть все технические характеристики, включая предельную нагрузку и габаритные описания.

Изделие не должно выбиваться из общей концепции или меркнуть на фоне броского оформления.

Нет плохих или хороших вариаций, есть неверный выбор для своего дома. Для маленькой дачи раздвижной вариант более приемлем. Иногда вся многоуровневая постройка напоминает башню – стены вокруг винтовой лестницы плюс небольшие комнаты на каждом уровне.

Важной особенностью чердачных лестниц является степень их надежности.

Выбор конструкции лестницы на чердак

Первый шаг при создании изделия — планирование. Необходимо продумать для изготовления раскладной лестницы на чердак своими руками чертеж.

Несколько рекомендаций по планированию конструкции:

При расчете размеров будущей лестницы необходимо брать во внимание механизм люка. Ведь он может незначительно выдвигаться и задвигаться при эксплуатации.
Для помещений с высокими потолками (не менее 3.5 метров), предпочтительно устанавливать маршевый или приставной вариант, также подойдет винтовая лестница

Данные варианты являются самыми безопасными.
Особое внимание стоит уделить механизму открывания-закрывания люка. В изделиях, продаваемых магазинах, предусмотрены специальные пружины, поэтому ход у них плавный. Это делает люк довольно безопасным. Стоит продумать данный момент, реализация такого механизма довольно дешевая.
От угла наклона зависит крутизна лестницы. От размера выступа зависит высота и количество ступенек. И наличие большого выступа не обозначает, что такая лестница будет удобнее. Рекомендуемый подъем ступенек составляет 20 сантиметров.

Параметры и особенности чертежей складных чердачных лестниц

Есть важные моменты, которые нужно принять во внимание при расчётах. Прежде всего, конечно, длина и расположение лестницы

Аксиомой является то, что чем удобнее лестница в использовании, тем больше она занимает места в помещении

Прежде всего, конечно, длина и расположение лестницы. Аксиомой является то, что чем удобнее лестница в использовании, тем больше она занимает места в помещении.

Но даже если вы остро нуждаетесь в экономии пространства, есть вещи, которые в любом случае нужно соблюдать при составлении проекта:

  • не стоит делать лестницу круче, чем под 45 градусов. Исключение возможно только в том случае, если вы собираетесь подниматься на чердак крайне редко;
  • при расчёте длины лестничной конструкции учитывается не только расстояние от лаза до пола, но и обязательно толщина перекрытия;
  • не стоит отказываться от поручней, даже если лестница узкая. Их наличие делает конструкцию безопасной.

ФОТО: penalov.ruЧертёж предусматривает указание угла наклона и месторасположения конструкции в её окончательно разложенном виде

Важно произвести расчёты длины марша, от них напрямую будет зависеть количество элементов конструкции. Складные лестницы на чердак считаются самыми удобными и экономными в плане занимаемого места

Складные лестницы на чердак считаются самыми удобными и экономными в плане занимаемого места.

При расчётах определяют расстояние между ступенями. Для складной лестницы оптимальным является 21 см. Ширина проступи для таких конструкций от 15 до 21 см. Учитывая стандартную высоту потолков в жилых помещениях, в чердачной лестнице может быть от 10 до 15 ступенек.

Проект для двухсекционных лестниц

Для расчёта лестницы на чердак удобно применять формулу, где длину конструкции вычисляют так: длина = высота/sin угла наклона.

Пример: при высоте потолка 3,0 метра и угле наклона лестницы в 45° её длина будет равна 3,0/0,7071 = 4,24 м.

Мастера советуют сделать припуск на подгонку чердачной лестницы, чтобы при необходимости уменьшить её, а не наращивать.

Чтобы люк лаза открывался без препятствий, нужно соблюсти два требования. Первое: со всех сторон проёма оставить зазоры по 5–7 мм, т. е. если лаз имеет габариты 100 на 120 см, размеры крышки должны быть 99 х 119 см. Второе: люк должен быть шире лестницы примерно на 10%

Длина секций на первый взгляд рассчитывается простым делением общей длины, но тут важно учитывать количество и высоту ступеней. Возможно, придётся сделать секции разными, чтобы не нарушать расположение опор

Лестницы с креплением на тетиву

Лестничные конструкции с креплением на тетиву – довольно массивное сооружение, в котором для проступей используются балки и под ступенями монтируются тяжи. Но они выгодны в ремонте: можно без особых потерь снять часть ступеней или даже весь марш, чтобы их отреставрировать или полностью заменить.

ФОТО: tiu.ruТакие лестницы обычно служат очень долго, обладают повышенной прочностью и комфортны в использовании

Тетиву делают из металла, дерева, пластика или композитных материалов. При выборе деревянной тетивы подбирают не хвойные породы, поскольку, например, сосна не имеет достаточной износостойкости для таких целей.

Тетива у лестницы может иметь разную форму: быть прямой, спиральной или изогнутой. Для крепления на одну тетиву используют специальные заготовки из металла или клееного бруса.

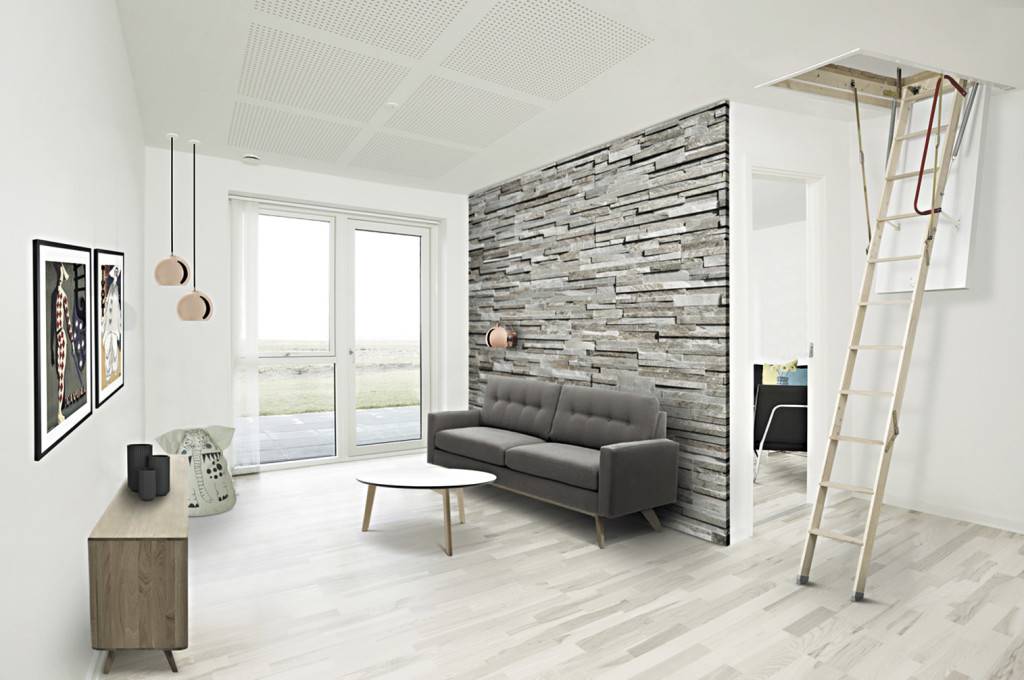

Складные лестницы с возможностью убирать конструкцию на чердак

Лестницы-трансформеры, которые полностью убираются из помещения, – отличный вариант для экономии площади. Такие конструкции есть в продаже, они идут в комплекте с люком, потому что механизм интегрирован с кожухом. Люк в таких конструкциях сразу предлагается с утеплением, что очень удобно.

ФОТО: luk-opttorg.ruВ сложенном состоянии лестница помещается в верхней части лаза, то есть она и на чердаке не занимает места. Такие лестницы бывают металлическими и деревянными

Единственный нюанс: чтобы конструкция удачно вписалась в лаз, придётся сделать его не квадратным, а вытянутым в длину.

Ещё один вариант складных лестниц, которые полностью убираются из помещения, – телескопические конструкции. Такие устройства для подъёма помещаются даже в очень ограниченном пространстве, например на небольшой лестничной площадке.

ФОТО: restoran-kosmos.ruОни имеют лёгкое управление, плавно раскладываются и вполне безопасны, если следить за исправностью механизма

Лестницы-гармошки – тоже неплохой выбор, особенно если у вас маленький люк на чердак, который к тому же плотно прилагает к стене, а не расположен от неё на расстоянии.

ФОТО: luk-opttorg.ruГармошки складываются в пространство непосредственно над люком и могут управляться дистанционно с пульта

Изготовление

Если встал вопрос об изготовлении  — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

Подготавливается чертеж конструкции.
В соответствии с чертежом нарезаются тетивы и ступени.

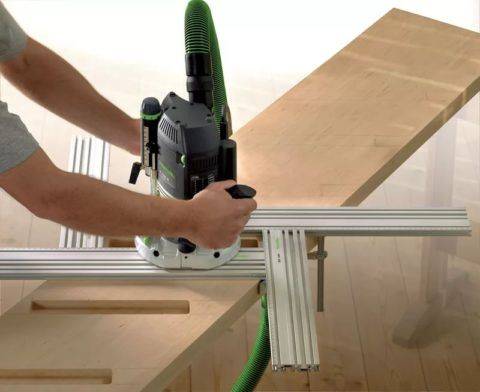

В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм

Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.. Изготовление пазов

Изготовление пазов

  • Все детали шлифуются наждачной бумагой.
  • Перед сборкой детали обрабатываются антисептиком.
  • Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
  • При необходимости можно установить балясины и перила.
  • Финишная обработка лакокрасочными материалами.
  • Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

  • ширина ступеней — 65-110 мм;
  • количество ступеней — не более 15;
  • расстояние между ступенями- 16-20 см;
  • толщина ступеней — 18-22 мм;
  • высота  — не более 3,5 м;
  • грузоподъемность — не менее 150 кг;
  • угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

  • Создается чертеж.
  • Подготавливаются детали. Все места срезов тщательно зачищаются.
  • Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
  • При помощи болтов и металлических вставок, рама устанавливается в проем.
  • Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
  • Крышка навешивается на раму.

Люк с крышкой

  • На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
  • Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
  • Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
  • Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Монтаж ступеней

Части соединяются между собой при помощи петель.

Петли для соединения секций

Конструкция из секций, уголками прикрепляется к крышке (как на фото).

Готовая деревянная складная чердачная лестница

  • Устанавливается задвижка.
  • Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
  • Вся система обрабатывается защитным составом.

Подъем

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Установка раскладной чердачной лестницы

Конечно же, установка готовой лестничной конструкции сэкономит ваше время: не нужно производить расчёты, заниматься изготовлением чердачного люка (он уже есть в комплекте), но с другой стороны, этот способ потребует от вас дополнительных капиталовложений, которых можно было избежать, изготовив складную лестницу самостоятельно.

Для начала необходимо представить (лучше изобразить на бумаге) как будет выглядеть готовое изделие складного типа. Это позволит вам произвести более точные расчёты и смастерить оригинальную лестницу для вашего дома.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
