Маховики для смесителей: устройство и тонкости ремонта

Смена прокладки смесителя

Одно из наиболее часто встречающихся дел при ремонте смесителя своими руками — это смена уплотняющей прокладки. При проблемах с этой деталью смеситель дает течь и это в первое время не очень заметно.

Для того, чтобы сменить данную износившуюся деталь на новую потребуется несколько инструментов: ключ разводной, шестигранный ключ, отвертка, фонарик и сменный картридж.

Прокладка смесителя представляет собой шайбу из резины, толщина которой около 4 мм. Для того, чтобы заменить старое изделие, новую прокладку вы можете создать самостоятельно.

Читайте здесь — Как построить крышу своими руками: пошаговая инструкция по строительству крыши. Советы как правильно построить крышу правильно (130 фото + видео) «>

Обратите внимание, что самостоятельное изготовление прокладки не всегда может быть удачным. Это не беда, в магазинах строительного характера или сантехники всегда имеются данные детали в нужном диаметре

Стоимость уплотняющей прокладки совершенно не велика. Но перед заменой обязательно узнайте необходимый диаметр. Так же ремонтируется и кухонный смеситель своими руками и заменяется прокладка.

Посмотрите еще здесь!

• Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»

• Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото

• Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Как установить кран буксу

Процесс замены устройства несложен и вполне под силу потребителю. Для работы требуется набор инструментов: разводной ключ и фигурная отвёртка. Кран отворачивается без усилий.

Перекрыть подачу воды с помощью аварийного запорного устройства

Иногда приходится перекрывать стояк, если кран испорчен и пропускает воду.
Вентильная головка имеет заглушку, которую нужно вывернуть или снять с помощью ножа или отвертки.
Под вывернутой крышкой находится винт, утопленный в головку барашка, его нужно выкрутить.
Осторожно снять стакан. Выкрутить сам шток.

Если кран «закипел», на соединение налить 70% уксус и подождать немного (3-5 мин). На место старого механизма подбираем новый по одному типоразмеру и производим сборку в обратном порядке. При установке червячного крана шток выверните до конца, чтобы не закусило прокладку. В противном случае седловина будет перекрыта не полностью.

После окончания работы открыть подачу воды и проверить герметичность соединений. Если снятый старый червячный кран не имеет видимых дефектов, достаточно заменить прокладку. Её легко поддеть отвёрткой, затем вырезать новую и поставить, вдавливая, на место.

Виды кран-буксы для смесителей

Водопровод в ванной и на кухне в общем понимании представляют единую сантехническую систему, венцом которой выступает смеситель. Основным назначением этого устройства является подача необходимого напора, а также смешивание холодной и горячей воды до необходимой температуры.

Главным элементом каждого смесителя, который отвечает за регулировку, выступает кран-букса. Именно на него ложится основная нагрузка при эксплуатации. В силу этого он наиболее подвержен поломке. Сразу же необходимо сказать, что процесс ремонта или замены не является очень сложной процедурой, что позволяет каждому производить восстановительные манипуляции без привлечения помощи специалистов. Все же, если у Вас возникают затруднения с ремонтом, лучше доверить данные работы специалисту, который сделает все быстро и действительно качественно.

Разборка и ремонт

Чтобы снять маховики для устранения протечек или для их замены на новые, нужно действовать согласно инструкции.

Для этого следует выполнить ряд действий, описанных ниже.

• Отключение водоснабжения. Вода отключается в определенной последовательности: сначала открываются краны, и перекрывается водоснабжение в трубе, после чего закручиваются маховики смесителя. Благодаря такой методичности исключается возникновение лишнего напряжения в трубопроводе.
• Отсоединение индикатора температуры воды отверткой.
• Откручивание винта, соединяющего маховик со штифтом крепления и снятие вентиля со штока. На моделях без винтов сбоку для демонтажа рукоятки потребуется ее легкое покачивание из стороны в сторону и умеренное потягивание на себя.
• Выкручивание кран-букс из корпуса крана.

После проделанных действий внутренние детали смесителя очищаются от известкового налета и грязи, при необходимости резиновые прокладки меняются на новые.

Сборка крана производится в противоположной последовательности:

• вкручивание вентильных головок до упора при помощи разводного ключа;
• накручивание декоративных кожухов;
• установка маховиков и заглушек.

После сборки открываются краны на стояках, и осуществляется подача воды через смеситель.

Конструкция

Смеситель с двумя вентилями объединяет два маховика в один излив. Благодаря такой конструкции напор и температура горячей или холодной воды меняются по отдельности. Существенный минус заключается в необходимости постоянного настраивания положения маховиков для подачи воды оптимальной температуры, что не очень удобно.

Конструкция крана с двумя вентилями проста. Она включает в себя:

• кран-буксы или вентильные головки;
• два маховика;
• корпус;
• излив и аэратор;
• гибкую подводку.

За счет простого и надежного строения двухвентильные краны отличаются долговечностью. Однако и они могут выйти из строя из-за износа резиновых прокладок или механической поломки одного или двух маховиков.

Тефлоновая смазка

В последнее время при смазывании пластин пользуются тефлоновой пастой RAVAK — она не может раствориться в воде, но при этом рано или поздно вымывается, из-за чего возникает необходимость частого смазывания.

Хоть и так, но такая «начинка» пользуется бешеной популярностью. У нее есть ряд своих преимуществ:

• большой диапазон температур в сравнении с другими смазками — выдерживает там, где другие отказывают;
• достаточно нанести одну каплю, на лицо — эргономичность;
• ее свойство не позволяет ей желтеть со временем, как это обычно бывает с пастами;
• ею можно также смазывать петли дверей и душевые уголки, планеры душевой кабинки, дверные ручки.

Вышеуказанная информация должна помочь вам при выборе и использовании пасты

Неважно, будь то на кухне, или же у нее будет другое предназначение — главное заключается в ее качестве и долгожительстве.  Теперь вы более осведомлены о функциях и общем виде, и вам пригодятся эти знания при выборе той или иной пасты

Удачи вам в этом деле и пускай все пройдет гладко и без проблем

Удачи вам в этом деле и пускай все пройдет гладко и без проблем.

Материалы изготовления

Внешний вид – это неглавный аспект, на который стоит обращать внимание при выборе рукояток на кран. Также следует учесть материал, из которого изготовлен маховик для смесителя

Чаще всего для производства таких изделий берутся различные металлы.

Бюджетные модели изготовлены из бронзы, нержавейки или латуни. Из-за химической нейтральности на таких изделиях не образуются известковые отложения. Из этих же металлов изготавливаются кран-буксы.

Дорогие элитные варианты вентилей производятся из серебра или золота. В продаже встречаются металлические изделия с напылением под золото. Они смогут подчеркнуть не только отменный вкус хозяина, но и станут неповторимым декором на кухне или в ванной комнате.

Также маховики могут быть выполнены из керамики, пластика и дерева.

• Керамика. Сантехника с керамической рукояткой проста в уходе. На ней практически незаметны разводы и капли от воды. Керамические изделия эстетичны, но ненадежны из-за своей хрупкости.
• Пластик. Является самым дешевым вариантом. Сегодня в магазинах на витринах с сантехническим оборудованием можно встретить модели из обычного пластика белого цвета и хромированные вариации. Сантехническое оборудование из полимеров невосприимчиво к химическому составу воды. Помимо этого, ручки из пластмассы обладают низкой теплопроводностью, благодаря чему они удобны в использовании при подаче воды с высокой температурой.
• Дерево. Чаще всего приобретаются для саун или бань. Широко используются в ванных комнатах, оформленных в скандинавском стиле. Модели для бани с деревянной ручкой изготавливаются из дорогих пород древесины, отличающихся повышенной твердостью. Кран с одной ручкой обладает безупречным внешним видом и «благородностью».

Когда пора менять картридж в смесителе ↑

Картридж обеспечивает смешивание горячей и холодной воды, подающейся от двух разных труб. Он может быть цельным или разборным, но даже в последнем случае ремонт картриджа смесителя – занятие нецелесообразное. Трудно найти и подобрать необходимые детали, да и стоимость аналогичного нового изделия не так велика.

Замена картриджа необходима, если наблюдаются следующие «симптомы»:

• Затрудняется регулировка температурного режима или напора воды. Нередко возникают ситуации, когда при положении рычага в режиме «горячая вода» все равно течет холодная, и наоборот.
• В одинаковом положении рычага смесителя каждый раз при включении вы получаете воду разной температуры.
• Вода капает из крана, то есть полностью не перекрывается.
• Затруднено движение самого рычага.

К поломке картриджа могут привести следующие факторы:

• Плохое качество воды. Например, она может быть перенасыщена хлором, содержать твердые частицы и прочие примеси.
• Неправильная эксплуатация смесителя.
• Некачественные материалы, из которых изготовлен смеситель и сам картридж.
• Частые перебои в подаче воды, нередко вызывающие так называемые гидроудары.

Таким образом, если один или несколько этих факторов имели место, и в результате появились проблемы со смесителем, пора идти в магазин за новым картриджем.

Как правильно снять и заменить кран-буксу

О потребности заменить кран-буксу абсолютно ясно напоминает водопроводный смеситель, который начинает подтекать в перекрытом положении. Даже небольшая струя воды, тоньше спичечной головки, которая будет вытекать из крана в санузле, может ощутимо повысить денежные траты, кроме того нерациональное использование воды крайне негативно сказывается на экологии нашей планеты.

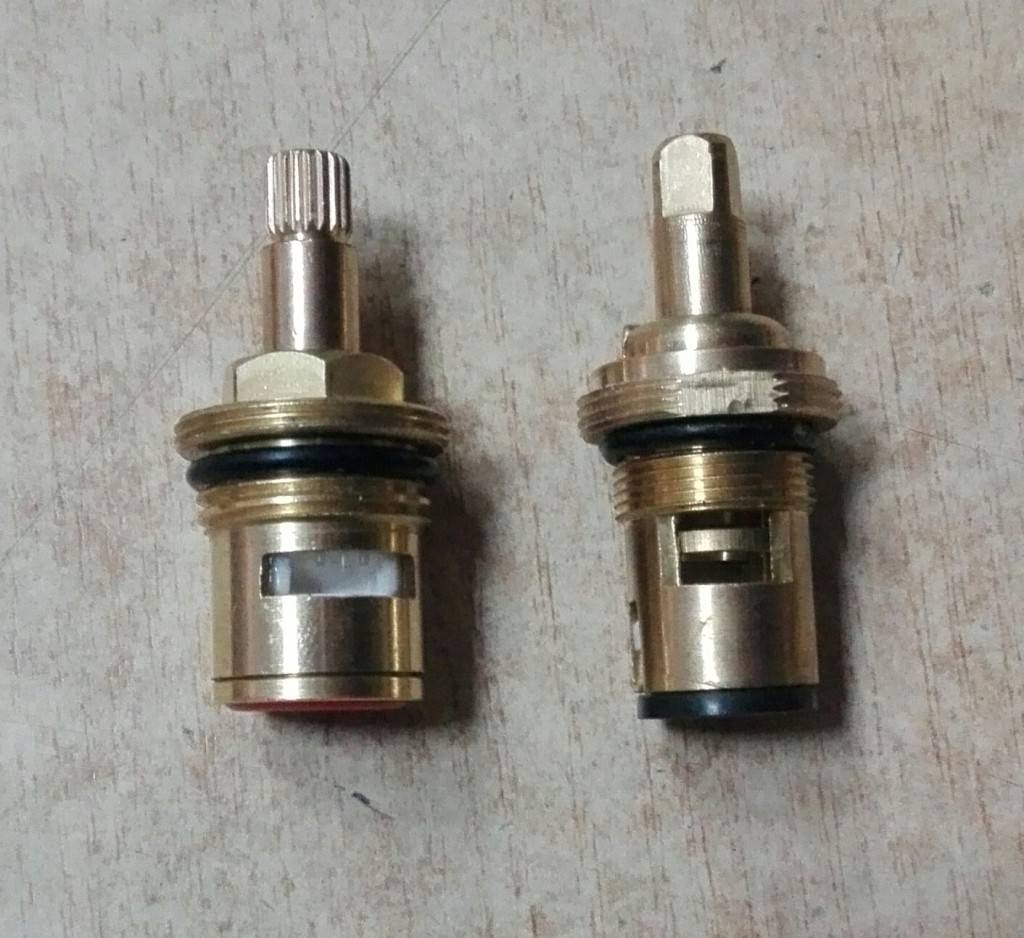

Виды кран-букс

В кранах для санузлов и кухонь применяются кран-буксы 2-х видов: с движущимися пластинами из керамики, перекрывающими поток воды, и с прокладкой из резины и штоком.

Для замены кран-буксы, надо для начала приобрести новую. Чтобы избежать ошибки, предпочтительно заранее снять и взять с собой в сантехнический отдел ту, которая нуждается в замене, поскольку кран-буксы в кранах могут различаться набором характеристик, например, длиной и шагом резьбы, посадочной зоной под вентиль. Чаще всего, менеджеры в отделах, продающих сантехнику, способны по эталону подобрать нужную модель.

Главные отличия между кран-буксами, обладающими прокладкой из резины и червячной передачей, и моделью с движущимися дисками из керамики, заключаются в следующем.

• Первая категория обладает в своей конструкции штоком, и двигающейся при помощи червячного хода закрывающей отверстие клапана заглушкой из резины. При коррозии данную прокладку можно довольно просто заменить, благо и цена у нее небольшая. К минусам можно отнести то, что замена прокладки производится достаточно часто;
• Кран-букса имеющая диски из керамики не предусматривает вращения вентиля для полного открывания смесителя. Достаточно просто повернуть ее ручку. Конструкция керамической кран-буксы не сложно: к штоку приделан диск из керамики с отверстием, еще один диск (с идентичным отверстием) установлен стационарно. Легкий поворот смесителя и совпадение отверстий снимает все преграды для поступления воды.

как снять кран-буксу?

Теоретически, диски из керамики внутри конструкции, возможно, заменить при износе. Но они достаточно редко выходят из строя, да и замена изделия в сборе гораздо проще. Если сравнивать с первым вариантом, то замена керамической кран-буксы будет несколько дороже, однако комфорт при частом пользовании краном окупает эту цену, кроме этого срок эксплуатации данных изделий достаточно продолжителен. К минусам можно отнести то, что данный вид кран-букс плохо работает с жесткой водопроводной водой, обладающей множеством твердых частиц, оказывающих абразивное воздействие на диски из керамики тем самым увеличивая их износ, что ведет к протечкам.

Снятие кран-буксы

До начала любых ремонтных работ со смесителем , включая и замену кран-буксы, нужно в первую очередь полностью перекрыть воду. Если в вашем жилище отсутствуют (или не работают) отсечные краны, нужно отключить целиком стояк во всем подъезде. До того как приступите к работе, удостоверьтесь в том, что вода действительно отключена, открыв кран.

Для замены кран-буксы будут необходимы: разводной ключ и плоская отвертка.

1. С кран-буксы демонтируем вентиль, для этого отверткой снимается цветная пластмассовая заглушка, отвинчивается крепежный болт, тем самым появляется доступ к штоку и непосредственно кран-буксе;
2. Для демонтажа кран-буксы, порой достаточно обладать ключом семнадцатого номера. Кран-буксы из керамики обычно оснащены контргайками, которые в первую очередь понадобиться ослабить, применяя разводной ключ. Демонтировать кран-буксу с головкой штока в форме квадрата возможно, применяя гаечный ключ седьмого номера, выворачивая шток в обратном направлении.

Замена кран-буксы

Монтируют кран-буксу по той же схеме.

Нужно не забывать о том, что монтируя кран-буксу из керамики нельзя чересчур ее затягивать, в противном случае можно деформировать довольно хрупкие керамические пластины. Необходимо лишь, плотно закрутить ее в отверстие крана и закрепить при помощи контргайки.

На этом все, если Вам что, то непонятно, то ждем ваших комментариев ниже.

Как разобрать однорычажный смеситель

Прежде чем приступать к разборке смесителя, необходимо перекрыть воду на кухне

Следуйте инструкции, и процесс будет быстрым:

1. Сначала нужно снять ручку смесителя. Делается это так: закрываются запорные клапаны, шестигранником ослабляется винт, на котором сама ручка и держится, ручка снимается.
2. Теперь отверткой нужно слегка нажать на выемку резьбового кольца, само кольцо повернуть против часовой. При этом шаровый смеситель не должен повернуться полностью, водопроводные шланги под ним не должны быть повреждены.
3. Берутся плоскогубцы, удаляется хром-купол. Делается это аккуратно, чтобы не допустить деформации четырехзубчатого кольца, расположенного как раз под куполом. Пластиковое кольцо откручивается с хромированного купола. Это делается, дабы проверить целостность резьбового соединения, наличия на нем грязи и возможность свободного вращения.
4. Достается щитовидная пластиковая деталь, она состоит из двух деталей – белой и черной. Черная деталь является уплотнителем, из-за нарушения целостности которого и течет вода. Если дело в уплотнителе, прочистка решит проблему, и делать больше ничего не придется.
5. Если уплотнитель прочищен, но вода все равно течет, кран нужно разобрать дальше. Нужно извлечь шар из самого крана простым движением вверх. У шара можно разглядеть отверстие, которое задает диапазон поворотам всего механизма. Осмотрите сам шар: он может быть загрязнен или покрытие может оказаться поврежденным. Если покрытие повреждено, шар придется заменить.
6. Если вы устанавливаете в кран новый шар, вырез, который идет по правой стороне детали, должен попасть на выступ около верхней части крана.
7. После этого вставляется щит, который будет помещаться в слот стороны крана с помощью пластикового наполнителя.
8. Под черным уплотнителем можно увидеть пружины, когда идет разборка, они должны быть работоспособными. Если это не так, их тоже нужно заменить, удалив плоской отверткой.
9. Заменяя уплотнители, не лишним будет воспользоваться силиконовой смазкой, это увеличит срок эксплуатации деталей.
10. Разобрать кран сложнее, чем собрать. Для сбора нужно все действия провести в обратном порядке. После этого ремонт можно считать законченным.
11. Включите водоснабжение, проверьте, не течет ли вода с выключенным краном. Если протечка обнаружена (особенно у основания или в верхней части крана), дело, вероятно, в шаре. Нужно удалить шар, носик у основания поднять и аккуратно потянуть вверх.
12. Шар уплотняют два кольца, эти прокладки и приводят к тому, что вода со временем течет из закрытого крана. Эти кольца удаляются маленькой плоской отверткой и заменяются.
13. Перед заменой колец протрите смазкой уплотнители. Вот теперь ремонт точно окончен.

После ослабления винта, можно демонтировать ручку смесителя

При повороте резьбового кольца, сам кран проворачиваться не должен

Если вместо шара картридж, он демонтируется таким же способом

Когда при сборке крана возникают проблемы, нужно следовать сборочному чертежу

Нужно учитывать, что при современном ассортименте смеситель смесителю рознь, поэтому некоторые вещи могут различаться. Но отремонтировать самостоятельно кран можно практически при любой конструкции смесителя.

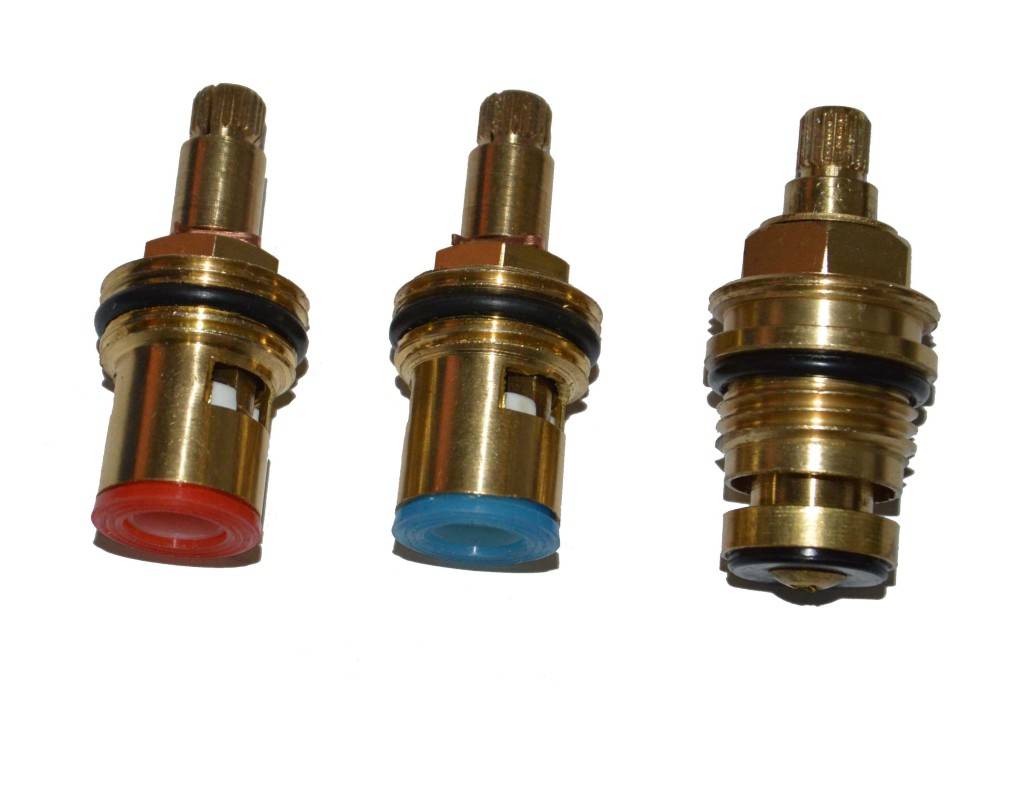

Подбираем кран-буксу для двухвентильного смесителя: виды и различия между регуляторами параметров струи

По конструкции запорного элемента сердечники подразделяются на два типа:

• с клапаном (резиновым уплотнителем);
• с керамическими дисками.

Простой клапанный регулятор

Модуль с резиновым уплотнителем, чаще упоминаемый как червячный, представляет собой корпус и шток, на торце которого установлен запорный клапан. В положении «закрыто» последний предотвращает поступление воды в излив, поскольку плотно прижат к седлу. Такая кран-букса для смесителя подлежит ремонту да и стоит дешево.

«Болячка» простых вентильных головок – ускоренный износ той самой резиновой прокладки, закрепляемой на торце штока. Уплотнитель легко подобрать в любом строительном магазине или изготовить из подходящей по толщине резины. Износ рабочей резьбы штока также имеет место – со временем теряется плавность хода.

Сердечник с керамическими дисками

Часто замена кран-буксы в смесителе подразумевает под собой установку керамического модуля взамен штатного с запорным клапаном. Регуляторы имеют идентичные посадочные поверхности, однако начинка корпуса абсолютно разная.

Керамическая кран-букса устанавливается так, чтобы ее торец был плотно прижат к седлу смесителя. Один из керамических дисков неподвижен, другой – закреплен на торце штока, вращение которого осуществляется маховиком (ручкой). Вода поступает в излив крана в том случае, если отверстия в неподвижном и подвижном дисках совмещаются.

Характеристику данного устройства формируют следующие факторы:

• деталь имеет длительный срок службы;
• конструкция обеспечивает бесшумную работу;
• выход из строя обусловлен либо попаданием различных включений (например, песка) между пластинами, либо постепенным вымыванием смазки, которой пропитаны диски;
• цена в несколько раз превышает стоимость модуля с клапаном.

Прочие конструктивные различия

Выбирая для смесителя новую кран-буксу, следует иметь ввиду:

• сердечники могут иметь разное количество шлицов, нарезанных на посадочной поверхности штока под маховик: 20 или 24;
• в отечественных моделях смесителей зачастую маховики устанавливаются по четырехгранной поверхности (квадрат);
• типоразмеров резьбы, по которой сердечник устанавливается в корпус смесителя, может быть два: 1/2 или 3/8 дюйма.

Ремонт и замена кран-буксы

Этот элемента является основным запорным механизмом смесителя. Отвечающий за работоспособность крана внутренний сердечник нуждается в замене при проявлении любого из двух «симптомов»:

• при возникновении постоянных протечек в закрытом состоянии;
• при появлении нехарактерных звуков в виде скрежета при проворачивании смесителя.

Последовательность действий при замене кран-буксы зависит от того, какого типа устройства: с червячным механизмом или дискового исполнения.

Устройства с червячным механизмом

Червячные кран-буксы оснащаются выдвигаемым штоком с резиновой манжетой. За счет 2-4 оборотов штока полностью перекрывается подачу воды. Механизмы этого типа славятся низкой ценой и простой использования. Но они имеют недолгий срок службы.

Ограниченный срок службы обусловлен потерей плавности хода, которая возникает в связи с большим количеством закрывающее/открывающих вентильных оборотов

Устройства с червячным механизмом в обязательном порядке следует менять при обнаружении трещин и сколов на седле.

Замену кран-буксы выполняют в несколько этапов:

1. С маховика снимают верхний колпачок. Чтобы извлечь крановый вентиль, выкручивают расположенный под маховиковым колпачком болт. Если этот процесс вызывает затруднение, задействуют пассатижи.
2. Приложив небольшие усилия, откручивают вентиль. Резьбу и внутреннюю поверхность маховика прочищают от скопившегося в полости эксплуатационного мусора.
3. С помощью раздвижных клещей отвинчивают «затвердевшую» крановую фурнитуру, открывая доступ к установленной в смеситель сердцевине.
4. Аккуратно извлекают буксу. Чтобы обеспечить плотное вхождение новой сердцевины, предупредив тем самым протекание жидкости, перед заглублением кран-буксы прочищают смесительную резьбу. С помощью кардощетки прочищают также маховиковое основание и носик гусака.
5. Убедившись в совместимости новой буксы с резьбовым соединением, ввинчивают новый элемент на место извлеченного.
6. Выполняют сборку крана в обратном порядке.

Чтобы предупредить повреждение глянцевой поверхности перед фиксацией инструмента рекомендуется соорудить прослойку, подложив под него плотный отрез ткани.

При ввинчивании новой буксы-буксы для уплотнения резьбы необходимо в несколько слоев выполнить намотку с использованием ФУМ-ленты

При монтаже недорогой модели смесителя желательно еще на этапе установки проверить наличие достаточного количества смазки. При необходимости сальники стоит промазать силиконовой или любой-другой водостойкой смазкой.

Кран-буксы дискового типа

Основным рабочим узлом кран-букс, выполненных из керамики, являются две плотно прижатые пластины с симметричными отверстиями. При смещении в момент поворота ручки они перекрывают поток воды.

Кран-буксы, выполненные из керамики, чаще всего приходят в негодность из-за взаимодействия с водой, в составе которой присутствуют разного рода примеси

Керамические кран-буксы славятся долгим сроком эксплуатации, но меньшей устойчивостью к загрязненной воде. Основной причиной их выведения из строя является попадание посторонних предметов в межпластинное пространство.

При нарушении целостности керамических вставок, отвечающих за управление потоков воды, отремонтировать их не получится. В этом случае устранить дефект можно лишь путем полной замены старой сердцевины на новую.

Технология разборки дисковой конструкции мало чем отличается от той, что применяется для червячных механизмов. Она включает пять основных этапов:

• С помощью отвертки приподнимают верхнюю пластиковую крышку вентиля.
• Откручивают закрепительный винт.
• Снимают маховик.
• Извлекают из седла верхнюю часть буксы.
• Разделив верхнюю и нижнюю части, получают доступ к керамическим дискам.

При установке новой сердцевины, выполненной из керамики, важно контролировать степень натяжения. Обеспечить плотное наворачивание и прижимание кран-буксы в смеситель проще всего путем установки контргайки

В дальнейшем, чтобы предупредить поломку сердцевины дискового исполнения, специалисты рекомендуют устанавливать на квартирном входе фильтры грубой очистки. Они будут защищать керамические элементы от пагубного воздействия водяных примесей.

Видео-совет: как отремонтировать дисковую кран-буксу:

Как отремонтировать кран с керамическими дисками

Кран водопроводный – это один из наиболее часто используемых видов запорной арматуры. Именно краном заканчиваются водопроводные трубы, и именно через него в дома и квартиры поступает вода. Сегодня в магазинах представлены сотни различных разновидностей кранов. Они отличаются не только внешним видом, но и внутренним устройством. Каково же устройство водопроводного крана и смесителя? Рассмотрим наиболее часто встречающиеся типы конструкций.

В разговорной речи понятия «кран» и «смеситель» часто заменяют друг друга. На самом же деле, под этими терминами скрываются разные понятия. Кран используется для установки только на горячую или только на холодную ветку подачи воды.

Смеситель же подключают сразу к обеим трубам, регулируя уровень подачи холодной и горячей воды можно легко добиться необходимой температуры. Сегодня в квартирах краны устанавливаются редко, так как пользоваться смесителями более удобно. Но и простые используют достаточно широко – на дачах, производстве и пр.
