Как сделать мангал из газового баллона, бочки, трубы

Преимущества и недостатки мангала из газового баллона

В статье рассматривается именно такой тип мангала, чем вызвано повышенное внимание пользователей к нему?

Но есть и недостатки, о них всегда надо знать.

1. Стойкий и очень неприятный запах. Это следствие того, что в баллонах хранится газ, а к нему в целях безопасности добавляется специальное химическое вещество именно с таким запахом. Дело в том, что чистый метан не имеет запаха, это очень усложняет обнаружение протечек. Газа в помещении может накаливаться большое количество, как следствие – взрыв и полное разрушение жилых помещений. Сильный неприятный запах позволяет своевременно обнаружить проблемы и принять все меры по их ликвидации. Для удаления запаха надо длительный период времени, сразу готовить шашлыки невозможно. Надо открыть крышку корпуса и выжигать мангал на сильном огне, тлеющие угли с этой задачей не справятся.
2. Ограниченность длины и ширины. Для мангала чаще всего используются газовые баллоны объемом 50 л. Длина такой емкости 96 см, а диаметр всего 30 см. Толщина стенки 3 мм. Небольшой диаметр не позволяет готовить длинные шашлыки, а именно под них делаются шампуры. Придется искать короткие или обрезать стандартные.
3. Риски разрыва. Это очень большая опасность, категорически запрещается делать какие-либо слесарные и сварочные работы с непроверенным баллоном. Надо не только выпустить все остатки газа, но и несколько раз полностью заполнить объем баллонов водой, оставить его открытым на несколько дней. Приступать к изготовлению можно лишь после полного удаления газа из баллона.
4. Круглая форма дна. Толщина угля неодинакова, у краев она минимальная. Как следствие, не все участки шашлыка нагреваются одинаково, готовить пищу в таких условиях могут только опытные мастера своего дела.

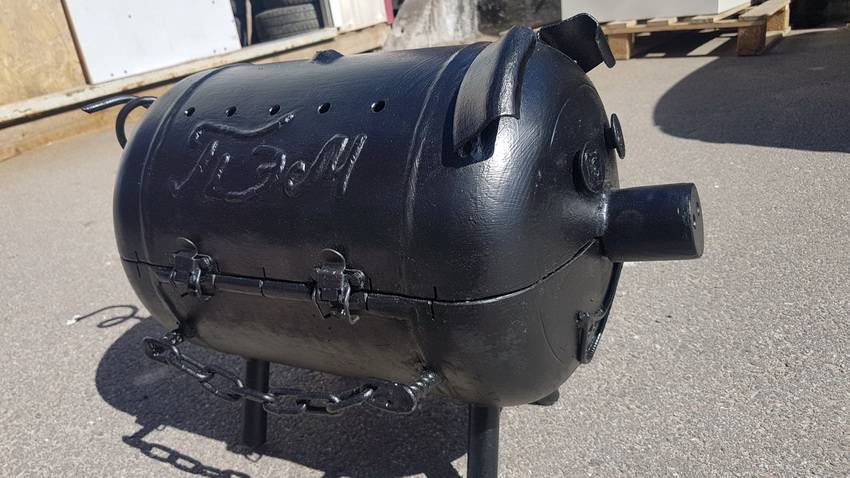

Самодельный мангал можно выполнить в виде животного, ракеты или любого другого объекта

Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

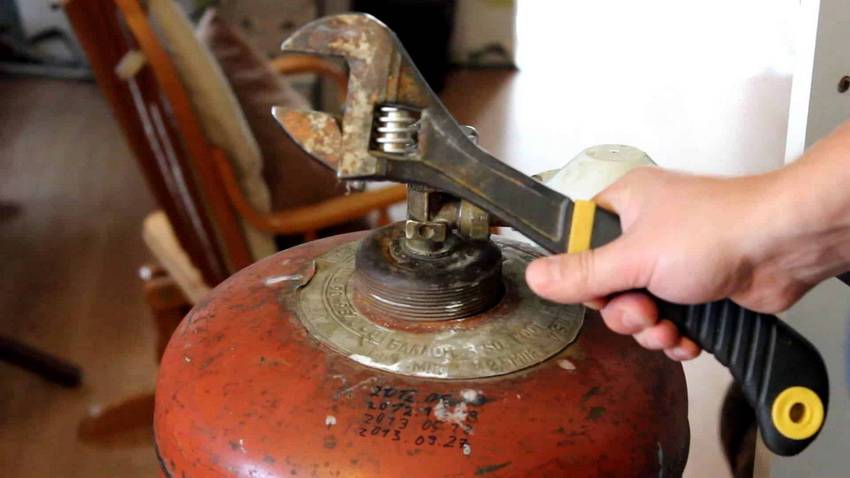

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

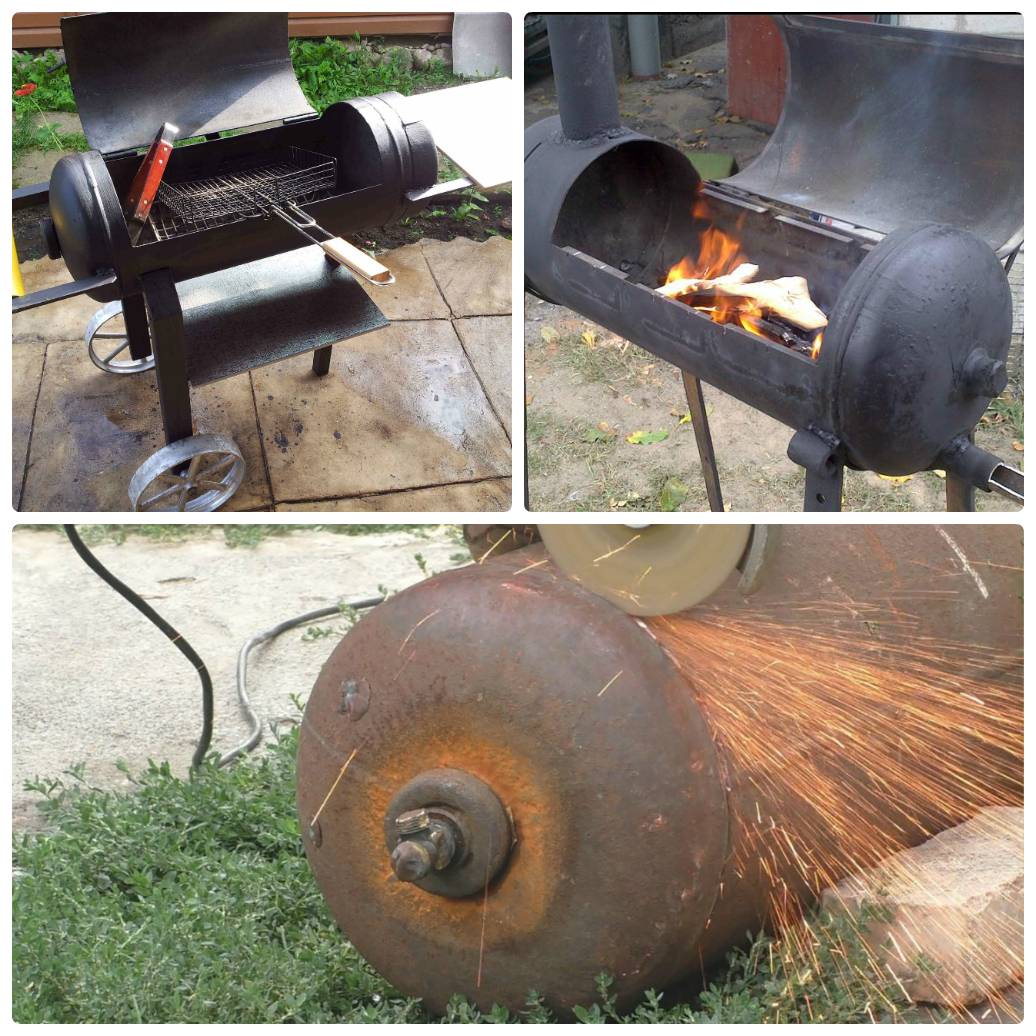

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала

При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала. На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас

Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

• следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
• не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
• в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
• не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
• не ставьте конструкцию близко к легковоспламеняющимся предметам;
• не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Мангал, барбекю, коптильня из газового балона своими руками

Барбекю с использованием кирпичной кладки и готового переносного прибора подходит для тех, кто не слишком стремится погружаться в дебри конструирования. Применение же таких заготовок, как использованная емкость для газа — стихия народных умельцев, увлеченных своим делом. Благодаря упорству и изобретательности им удается не просто создать печь с разными функциями — гриль, мангал, коптильня, но и красиво оформить ее, сделать удобной для применения в разных условиях.

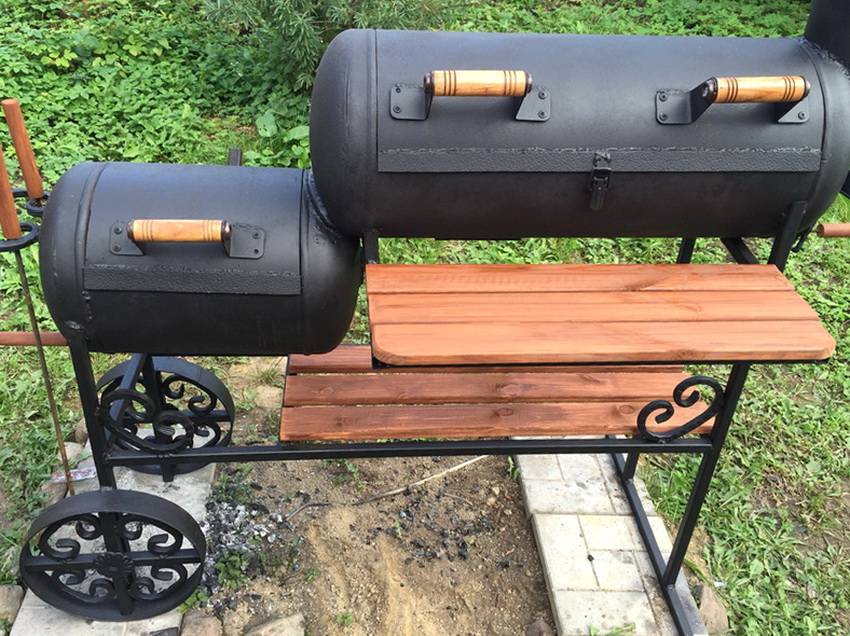

Фото 1. Готовое барбекю из газового баллона с двумя отделениями: маленьким и большим. Рядом с устройством приделан деревянный столик.

В многочисленных записях на видеосервисах показано, какие газовые баллоны пригодны для использования, чем их обрабатывают и что из них получается. Рассказы мастеров сопровождаются демонстрацией чертежей, инструментов, материалов и приемов обработки печей для барбекю. Бывает, что умельцы используют даже не одну, а несколько камер для создания универсальных конструкций, что позволяет приготовить еще больше разных блюд.

Интерес к газовому баллону не случаен. Он продиктован возможностями конструкции заготовки, а также характеристиками материала, из которого она сделана. Это хороший вариант приспособить отслужившую емкость для других полезных целей. Создание печи барбекю своими руками из баллона позволяет учитывать собственные желания, например, возможность передвигать конструкцию с места на место или зафиксировать ее на специально выбранной территории.

Справка. Для изготовления печей-барбекю подходят газовые баллоны, которые использовались на даче. Многие сдают их на металлолом, не подозревая, что они могли бы еще пригодиться в хозяйстве. Толщина стен у таких емкостей составляет 3 мм. Металл, из которого они сделаны, способен выдерживать высокое давление.

Плюсы и минусы использования баллонов для барбекю

Конструкция из отслуживших газовых емкостей удобна и надежна. К ее достоинствам относятся:

• прочность;
• небольшие размеры;
• мобильность;
• универсальность;
• доступность для обработки.

Материал для сооружения достается практически даром. Остается лишь правильно его обработать. Для этого нужны инструменты, умение ими пользоваться и желание мастерить.

Изготовленный прибор способен продержаться более десяти лет, так как баллон сделан из стали марок 45, Д или 30 ХГСА устойчивых к коррозии, рассчитанных на высокое давление.

При создании надежной конструкции из такого металла необходима качественная сварка.

В роли сопутствующих аксессуаров — заслонки, решетки, ручек, элементов декора, лучше всего использовать устойчивые к горению и нагреванию материалы.

Сложности, которые возникают при обработке и эксплуатации баллона, преодолимы. Они вряд ли являются препятствиями к созданию собственной печи-барбекю, но учесть их стоит. К ним относятся:

• взрывоопасность в начале изготовления;
• внушительный вес баллона;
• необходимость сварочных работ;
• трудности в обработке из-за толстых стенок;
• дополнительные усилия для транспортировки.

Последнее можно решить за счет установки конструкции на платформу с колесами, так как другим способом пустой баллон весом 22,5 кг передвигать будет непросто. Колеса уместны при создании мобильной системы из двух или нескольких баллонов, что значительно увеличивает вес всей конструкции.

Какой краской покрасить мангал?

Мангал, сделанный своими руками из баллона, можно покрасить:

• Порошковой термокраской. Но дома вы покрыть мангал не сможете. Ее нужно обжигать в специальных печах, при высокой температуре;
• Жаропрочной кремнийорганической эмалью. Она выдерживает температуру до 600 градусов;
• Оксидирование. Отличный способ для обработки самодельного мангала. Первым делом обрабатывается корпус изделия серной кислотой. Затем мангал необходимо прокипятить в растворе хозяйственного мыла. После этого, минут 30-40 подержать в растворе едкого натрия. После проведения всех этих процедур ваш мангал не заржавеет и будет вас радовать долгие годы.

Обязательно прислушайтесь к советам опытных мастеров и перед покраской очистите железо от старой краски, ржавчины и грязи. Также необходимо обезжирить поверхность.

В итоге хочется сказать – сделать мангал из газового баллона в домашних условиях вполне возможно. Конечно, придется потрудиться, но результат вас приятно обрадует. Каждый раз, когда вы будете готовить шашлык и жарить овощи, вы будете радоваться и хвалить свое изделие. Перед работой внимательно изучите чертежи, проведите расчёты, купите все необходимые материалы и просмотрите видеоуроки. Не забывайте соблюдать технику безопасности.

На просторах интернета можно найти различные технологии и пошаговые инструкции, которые подробно рассказывают и показывают, как сделать мангал из газового баллона самостоятельно. Может показаться, что это просто нереально и в итоге ничего не получится. Но это далеко не так, наши умельцы умеют делать самые необычные изделия из простых вещей. Не бойтесь экспериментировать и вносить что-то свое в готовые чертежи. Возможно, ваша конструкция будет самой уникальной и красивой.

Мангал — необходимая конструкция для каждого дачника и любителей активного отдыха. Конечно же, его можно купить в любом специализированном магазине, но мангал сделанный своими руками будет согревать вам сердце долгие годы. Еда на нем будет намного вкуснее. а ваши родные и близкие будут восхищаться вашими успехами и хвалить «золотые руки» умельца. Экспериментируйте и у вас обязательно получится шедевр!

Вопрос-ответ

1. Что делать, если после использования мангала чувствуются неприятные запахи?

С такой проблемой сталкиваются не редко, в этом нет ничего страшного. Чтобы избавиться от нежелательного запаха, нужно обжечь всю внутреннюю часть. Это не причинит вреда, а поможет убрать все имеющиеся запахи.

1. Насколько мангал опасен? Он может стать причиной пожара?

Чтобы не превратить приятный отдых в несчастный случай, нужно мангал расположить подальше от предметов, которые легко воспламеняются и маленьких детей не допускать к нему. Зола, которая остается после шашлыков, может тлеть в течение 24 часов.

1. Сколько лет может служить самодельный мангал из газовых баллонов?

Если относиться бережно и следовать правилам по использованию, то мангал из газового баллона своими руками в среднем служит около 10-15 лет.

1. Тяжелый ли мангал? Возможно их передвигать и возить куда-либо?

Поскольку даже сами исходники весят достаточно много, то мангалы получаются в разы тяжелее. Если вы собираетесь передвигать, то подготовьте 2 колеса.

Проживаете в городе и рассматриваете постоянную перевозку в лес — сделайте более компактный мангал из небольшого баллона, например, барбекю из газового баллона своими руками.

Результат проделанной работы — многофункциональное приспособление для приготовления мяса и овощей сразу несколькими методами в одном изделии, применяя как барбекю или же коптильню. В случае, если на покупном мангале мясо будет лишь жариться, то благодаря уникальным способностям мангала, оно будет также и печься. Стенки баллона отлично разогреваются, что дает возможность приготовить пищу, используя даже маленькое количество углей, что дает еще больше возможности экономить. С наличием многофункционального мангала можно хоть каждые выходные устраивать мини-праздник и выходить на природу.

Таким образом, мангал из газового баллона своими руками — это прекрасное и универсальное сооружение, которое даже лучше, покупные аналоги. Да, конечно, можно сделать стойку из кирпичей или купить в магазине, но создавать что-то и необычное, гораздо круче. Можно смело звать друзей на поедание шашлыков, ведь каждый мужчина должен уметь готовить вкусное мясо. А готовить на собственном мангале – лучше вдвойне! Радуйте свою семью и близких прекрасными блюдами, приготовленными на таких уникальных сооружениях!

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

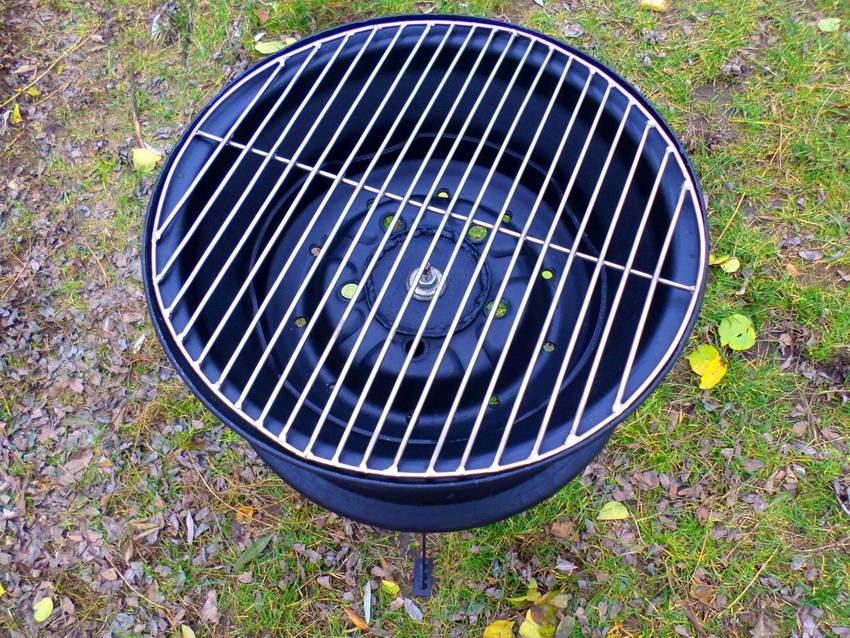

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Мангал-коптильня

Основное отличие коптильни — герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища — это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

Мангал-коптильня из двух баллонов разного размера

Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.

К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.

Не забывайте, что для коптильни необходим дымоход

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

• простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
• функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
• прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
• удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;

• многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Пользователи часто ищут:

• Самодельный мангал из металла
• Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Фото: при резке баллона помните про технику безопасности

Плюсы и минусы мангала из газового баллона

Основные плюсы, на которые ориентируются мастера, решившие сделать подобную конструкцию:

• невысокая стоимость при достойном качестве материала;
• возможность одновременного приготовления большого количества продуктов;
• разнообразие способов готовки;
• долговечность.

Минусы:

необходима осторожность при изготовлении шашлычницы;
значительный объем работ;
громоздкость и большой вес конструкции,что затрудняет перемещение;
неравномерность прожарки продуктов;
значительный расход угля;
не слишком привлекательный внешний вид после нескольких использований.

Несмотря на множество минусов, плюсы все же перевешивают, что подтверждается появлением всё новых разновидностей мангалов из баллонов на просторах страны.

Изготовление ножек для мангала из газового баллона своими руками

Ножки для мангала из газового баллона своими руками – фото наглядно это подтверждают – можно выполнить из любого материала: арматуры, профильной или круглой трубы, полосы толстого металла. Уголки или трубы распиливают на четыре части длиной около 50-70 см. Элементы приваривают к корпусу в ранее намеченных местах на одинаковом расстоянии друг от друга таким образом, чтобы они образовали прямоугольник правильной формы.

Мангал устанавливают на специальную опору, которая может быть оснащена колесами и полочками

На концы опорных ножек необходимо приварить квадратные пластины из металла, благодаря которым мангал будет более устойчивым на поверхности. Также можно воспользоваться двумя профилями из металла, соединенными параллельно двум другим ножкам внизу изделия.

При изготовлении ножек из листового металла следует вырезать две полосы длиной 40 см, шириной 20 см. Ленты изгибаются в виде дуги по диаметру изделия. К их концам привариваются ножки. Далее для создания необходимой жесткости и прочности к каждой паре ног внизу присоединяется поперечная планка. Между двумя стойками приваривается уголок длиной, соответствующей значению изделия.

Популярным и простым вариантом для ножек может служить конструкция от швейной машинки. Мангал может быть установлен на колеса, что даст возможность легко перемещать его по двору.
Если для ножек использовать профильную трубу, то они будут иметь вид перевернутой буквы «Т», а также они могут привариваться к середине изделия. Можно выполнить опору в виде рамы с полочкой внизу для размещения дров, угля, мисок и т. д.

Самодельный мангал можно выполнить в виде животного, ракеты или любого другого объекта — все зависит от творческой фантазии автора

Хорошим вариантом является изготовление ножек из арматуры и круглой трубы. В этом случае можно получить переносную конструкцию. К корпусу мангала привариваются куски труб необходимого диаметра, в которые вставляются прутья арматуры требуемой длины. Можно, наоборот, приварить отрезки арматуры и на них насадить куски труб подходящего диаметра. Однако следует учесть, что при движении мангала ножки могут выпадать. Поэтому рекомендуется для них нарезать резьбу. Изготовление различных вариантов опор можно изучить на видео «Мангал из газового баллона: изготовление опорных конструкций».

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Нюансы использования полученного изделия

• Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
• Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
• Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
• При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
• Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

Необходимые инструменты и материалы для изготовления из баллона мангала своими руками

Основой конструкции является газовый баллон размером 96 см в длину, 30 см в ширину, объемом 50 л. Также можно создать мангал из подобного изделия на 80 л, обладающего увеличенным диаметром, что способствует повышению комфорта во время розжига. Такое изделие характеризуется хорошей вместительностью, позволяющей использовать всю длину стандартных шампуров. Это значительно облегчает процесс готовки шашлыков для большой компании.

На конструкции не должно быть внешних повреждений, способствующих образованию мелких очагов коррозии, которые под воздействием открытого огня и высоких температур превратятся в дырки. Через некоторое время такая участь постигнет всю конструкцию. Даже если мангал покрыть термостойкой краской, все дефекты обнаружатся. Дыры можно заварить, но это испортит внешний вид изделия.

Эскизный чертеж мангала из газового баллона

Перед тем как сделать мангал своими руками, следует подготовить такие материалы и инструменты:

• электрическую дрель со сверлами по металлу;
• сварочный аппарат;
• струбцины для фиксации металлических компонентов;
• трубный ключ;
• болгарку;
• молоток;
• зубило;
• отвертки;
• электроды диаметром 4 мм;
• зачистные и отрезные диски для болгарки;
• чертилку;
• насадку-щетку для дрели;
• распылитель или кисточку для дальнейшего окрашивания изделия;
• металлическую трубу диаметром 100 мм для дымохода;

Для изготовления мангала баллон следует предварительно подготовить

• колено радиусом 900;
• дверные петли;
• металлический уголок;
• ручки из металла, что будут прикрепляться на крышку;
• решетку для создания барбекю;
• крепежные элементы в виде гаек, заклепок, болтов;
• грунт;
• краску;
• растворители;
• различные элементы декора.

Конструкции из двух баллонов: 50 и 27 л

На мангале из двух газовых баллонов копчение происходит горячим способом. Продукты помещают только в основной 50 л баллон-жаровню либо в обе емкости. Летом угли в большом баллоне держат жар более суток. Если этого времени достаточно, для копчения задействуют обе емкости. Если нет – в жаровню периодически добавляют угли из баллона поменьше, который служит только топкой.

27-литровую емкость можно устанавливать как горизонтально, так и вертикально. В первом случае, пока в большом баллоне происходит копчение, на малом можно жарить шашлык. Во втором варианте получается печь для казана.

Особенности изготовления коптилки из двух баллонов

Изготовление коптильни из двух баллонов производят аналогично предыдущему варианту с такими уточнениями:

Дымоход приваривают к жаровне. Встречаются конструкции, с трубой, установленной вместо вентиля, выше него, на цилиндрической поверхности. Оптимальным вариантом, дающим лучшую тягу, считается место установки на днище, в его верхней точке. Он самый трудоемкий, однако, обеспечивает качество работы приспособления.

• Для возможности готовить в казане одно днище 27 л бака срезают. Вместо него монтируют накладку для печи с кольцами или просто ставят казан. К полученной из днища крышке приваривают ручку.
• Между баллонами и вверху трубы не забывают установить заслонки.

Вертикальная коптильня из газовых баллонов своими руками

Но на этом инженерная мысль не остановилась. Громоздкую конструкцию решили сделать более компактной, поставив вертикально. Теперь даже ножки не нужны. Правда, при этом затруднительно готовить шашлык, зато копчение пойдет полным ходом.

В этой схеме 27 л баллон-топка установлен на свой башмак-подставку, который срезать, как в предыдущих вариантах, не нужно. Над ним – 50 л емкость с трубой.

Пошаговая инструкция:

1. На обоих баллонах вырезают дверцы, совмещая с установкой петель.
2. Прорезают отверстия для соединения между собой и трубы.
3. К большому баллону с одной стороны приваривают трубу. С другой устанавливают регулятор-заслонку.
4. Сваривают две емкости через отрезок трубы.
5. Устанавливают решетки.

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.
