Модульные дома из блок-контейнеров: виды, особенности изготовления и варианты планировки

Особенности сборки зданий модульной конструкции

Строительство модульных жилых построек осуществляется в несколько этапов:

1. Обустройство фундаментного основания на строительной площадке;
2. Установка на фундамент и соединение между собой отдельных модульных конструкций;
3. Подведение коммуникационных систем;
4. Финишная облицовка готового дома снаружи и внутри.

Построить загородный коттедж из заводских модульных блоков достаточно выгодно. При этом даже в небольшом дачном домике из одного контейнера можно комфортно проживать круглогодично. Главное в процессе проектирования и возведения такого жилья тщательно продумать планировку жилой площади.

Проект и проектирование

двухэтажный дом из контейнеров с большим панорамным окном

Цель здания и его назначение определяются исходя из планировки. Имеется достаточное количество типовых проектов, но особенность такого строительства чаще всего в том, что здания самобытные и для их возведения необходимы индивидуальные проекты.

Не следует пренебрегать проектными работами и полагаться при возведении здания на свою интуицию. Модульное строительство нуждается в прочностных расчетах, необходимо просчитать нагрузки и вычислить размеры фундаментов. Кроме этих расчетов проектная документация определяет количество строительных материалов, внешний вид строения.

Виды планировок

компактный дом из контейнеров с круглыми и квадратными окнами, обшитый профилированными листами

В зависимости от размещения контейнеров друг относительно друга и их количества получается различные по планировке и площади помещения:

1. Часто применяется размещение под одной крышей несколько контейнеров подряд, которые соприкасаются своими длинными сторонами. В этом случае за счет организации проемов внутри помещения комнаты соединяются и объединяются. Интересный вариант и удачный с точки зрения безопасности, когда одна из стен получается откидная и используется в качестве придомового пространства. А внутренняя часть стены представляет собой панорамные окна.
2. Большой размах для дизайнера оставляют контейнера, расположенные в шахматном порядке друг относительно друга. В этом случае получается интересная внутренняя планировка жилья.
3. Применяется вариант параллельного расположения контейнеров на расстоянии друг от друга.
4. Широко применяется планировка, когда один контейнер расположен над другим и вместе напоминают ящики комода.
5.  При расположении контейнеров в конструкции напоминающей букву П, образуется небольшой и уютный внутренний дворик, который можно хорошо украсить и использовать для времяпровождения всей семьи.

Варианты планировки модульных домов круглогодичного проживания

Без дополнительной облицовки модульная конструкция не является достаточно привлекательной. Но после дизайнерского оформления модульные здания становятся очень красивыми. Этот факт касается и планировки заводских модульных помещений.

Разработка дизайнерских проектов для модульных жилых домов полностью зависит от их параметров. Конечно же, сложнее всего обустроить и сделать функциональным жилье в одном модульном помещении, но и это возможно. Но, в данном случае план разделения внутреннего пространства модульного дома на рабочие зоны, места отдыха и прочие рекомендуется доверить исключительно профессионалам.

Жилой дом из 1 модульного блока

Небольшой домик из одного контейнера площадью вполне вмещает все необходимое для полноценного проживания в нем. В нем можно обустроить спальню, кухню и санузел, разделив жилой блок на отдельные зоны.

Конечно же, назвать просторным такой дом нельзя, но для обустройства комфортного временного жилья – это наиболее оптимальный, а главное дешевый вариант. Поэтому одиночные модульные конструкции сегодня часто используют при строительстве гостиниц и общежитий.

Жилой дом из 2 модульных блоков

Соединив несколько заводских модулей, уже можно получить достаточно просторное жилье, сравнимое по площади с небольшой квартирой. Кроме спальной и санузла в данном случае можно обустроить просторную кухню-гостиную.

Если два модульных контейнера не соединять вместе, а расположить их параллельно на расстоянии до 5 метров друг от друга, на свободной площадке между ними можно возвести дополнительный каркас и обшить его. В результате получится дополнительное помещение и полноценный жилой загородный дом.

Современные архитекторы с помощью 2-х заводских контейнеров разрабатывают абсолютно нетривиальные конструкции жилых коттеджей. К примеру, монтируют один модульный блок на другой с вертикальным смещением. В подобных случаях применяются модульные конструкции больших размеров.

Жилой дом из 3 модульных блоков

Из 3-х больших заводских модулей можно построить уже достаточно большой загородный коттедж для постоянного и комфортного проживания молодой семьи с детьми.

Как правило, полезная площадь сооружения из 3-х контейнеров позволяет обустроить отдельную спальную для взрослых, детскую комнату, просторную гостиную, отдельную кухню, санузел и душевую.

Жилой дом из 4 модульных блоков

Большой загородный дом из 4-х модульных конструкций, сделанных в заводских условиях, уже отвечает всем требованиям повышенной комфортности для круглогодичного проживания большой семьи.

Планировка модульного дома в данном случае полностью зависит от размещения контейнеров. Это может быть, как одноэтажный дом (блоки размещаются в один ярус и чаще всего формируют квадратную площадь), так и двухэтажный загородный коттедж. При этом модули можно совмещать в необычных вариациях, чтобы получить жилой дом, не похожий на соседские.

Общее понятие о модульной конструкции

Все эти тенденции учтены в технологии модульного строительства. На заводе вам сделают готовый дом с учетом индивидуальных пожеланий, и далее последует его установка на выбранном участке. Скорость стройки, удобство жильцов при эксплуатации — вот главные ценности, заложенные в модульное строительство домов. Вы получите модульный каркасный дом с продуманной основной конструкцией, стенами, крышей, полом, планировкой, коммуникациями и инженерными системами, даже можно заранее заказать отделку и набор мебели.

А главное, модульные каркасные дома можно перевозить с места на место, присоединять новые блоки, увеличивая таким образом внутреннее пространство. Иными словами, как говорят в отзывах, каркасник из модулей напоминает конструктор, собирать который интересно и комфортно. К тому же, можно вернуться к процессу в любой момент — когда появляется желание и финансы.

Многообещающая технология модульного строительства домов способствует решению жилищных проблем в России. Поэтому так много позитивных отзывов в Интернете на внедрение Западных строительных трендов на территории нашей страны: пусть и не в массовых масштабах, но все же выбрано верное направление.

Каким же образом модульные каркасные дома можно транспортировать? Все очень просто: здание состоит из элементов (модулей) в форме вытянутых параллелепипедов с поперечной шириной корпуса до 4 метров. Площадь модуля ограничена 45 м2, то есть его можно уложить в грузовой автомобиль и перевезти на любое расстояние. Присоединяя несколько модулей, вы получаете запланированную высоту, ширину и площадь дома.

Транспортировка элементов и подъем их краном возможны благодаря жесткой металлической раме. Утеплитель внутри стен — основная часть стенного объема — позволяет говорить о непревзойденной легкости здания и его значительной энергоэффективности. Примечательно, что специально обустроенный заглубленный фундамент монтировать не нужно. Не потребуется трата времени и ресурсов на выравнивание площадки, установку столбчатых опор. Всего за один день производится подключение модульного дома к системе коммуникаций.

Последовательность возведения модульных построек

Самостоятельно выполнить монтаж стандартных модулей дома достаточно сложно. Как минимум небольшой строительный кран на автомобильном шасси заказывать придется. Но все равно экономия получится существенной. С помощью таких модулей легко и быстро можно обустроить на загородной даче место для отдыха или возвести небольшой домик для временного ночлега.

При планировании возвести полноценный модульный загородный дом для круглогодичного проживания своими руками, рекомендуется тщательно изучить технологию строительства, для поэтапного возведения конструкции производителями разработана пошаговая инструкция выполнения монтажных работ.

Возведение фундаментного основания

При возведении модульного дома необходимо учитывать характеристики грунта на строительной площадке. Без фундамента можно обойтись на каменных грунтах, т.к. они не склонны к проседанию и подвижности. На всех остальных грунтах специалисты рекомендуют обустраивать свайно-винтовое основание. Это надежно и дешево. А если на строительном участке имеются высотные перепады земельной поверхности, то не придется ее выравнивать и тратить лишние деньги.

Также можно использовать и столбчатый фундамент. Его достаточно легко обустроить самостоятельно. Порядок следующий:

• Для изготовления столбов можно использовать бетонный раствор и деревянную опалубку;
• Необходимое количество столбиков – на каждый угол заводского контейнера, через каждый метр по всему периметру;
• Ямки под столбы должны иметь глубину не менее 1,5 м, диаметр лунки – больше диаметра опалубки;
• На дне каждой ямки необходимо обустроить песчано-гравийную подушку (сначала засыпается слой гравия 10 см, затем слой песка 10 см). Каждый слой обязательно необходимо пролить водой и тщательно утрамбовать;
• Далее осуществляется монтаж опалубок для каждой ямки строго вертикально, края над землей выравнивают по горизонтали;
• В опалубки заливают жидкий бетон;
• После полного схватывания и застывания бетона опалубки снимают, вокруг столбов засыпают щебень до половины их длины, расположенной над поверхностью грунта, остальную площадь стройплощадки засыпают землей и тщательно утрамбовывают.

Установка модульных конструкций

Несмотря на то, что монтажные работы выполняются своими руками, понадобится строительный кран для подъема и установки контейнера на свайный фундамент, т.к. вес модуля может составлять от 2 до 3 тонн. Все остальные монтажные и сварочные работы уже можно осуществлять самостоятельно, привлекая в помощь при необходимости родственников или друзей.

Монтаж оконных и дверных блоков, теплоизоляция постройки

Если заводской модуль (контейнер) без окон и дверей, их придется вырезать самостоятельно. Для этого понадобится болгарка и сварка. Специалисты рекомендуют в данном случае использовать зенитные окна – это поможет улучшить вентиляцию и освещение помещений, соответственно сделать будущее жилье более комфортным.

После монтажа окон и дверей необходимо провести, соединить и проверить работу всех необходимых для жизни коммуникационных систем. И только после этого можно выполнять утепление постройки.

Финишная облицовка готового дома

Когда модульный дом своими руками уже возведен на строительной площадке, можно сразу приступать к его финишной отделке.

В таких постройках достаточно оригинально выглядит полированное половое основание из бетона. Чтобы бетонная стяжка обрела глянцевое покрытие, необходимо дождаться ее полного высыхания и выполнить тщательную шлифовку. Шлифовальные работы выполняют в 4 этапа, уменьшая с каждым разом зернистость дисков. Поверхность полученного бетонного основания после такой шлифовки будет напоминать мрамор, а сам пол станет более прочным.

Бетонные полы также можно покрасить. Чтобы поверхность основания получилась глянцевой, рекомендуется использовать полиуретановую эмаль и наносить ее двумя слоями.

Также полы помещений из заводских контейнеров можно отделать традиционной плиткой либо ламинатом.

Фасадную облицовку металлических контейнеров лучше всего выполнять специальной судовой краской. Такая эмаль отличается наиболее продолжительным сроком эксплуатации, устойчива к любым климатическим условиям.

Ограждающие конструкции

Ограждающие конструкции (стены) могут быть двух видов:

1. Сборная конструкция. Выполняется по месту на готовом каркасе. Каркас, имеющий деревянные прогоны, обшивается снаружи проф. листом, потом в «окна» образованные прогонами закладывается утеплитель, в один или несколько слоев, далее все закрывается пароизоляцией (например, ПЭ пленкой) и обшивается обрезной доской. Далее идет внутренняя обшивка, которая может быть различной и выбирается по желанию заказчика.
2. Сэндвич панели. Они представляют собой заводское изделие. Состоят из двух проф. листов между которыми помещен утеплитель. Сэндвич панели выпускаются заводами изготовителями различной длины и ширины и раскраиваются по размерам блок модуля, и вставляются в каркас.

Ограждающие конструкции могут окрашиваться в любой цвет по желанию заказчика. Наиболее практичен выбор окраски лаком полиэстэр или порошковой краской. Цвета обычно выбирают по таблице RAL.

Особенности газового отопительного конвектора: плюсы и минусы

Насколько удобно и выгодно отопление газовой батареей? Есть ли у нее какие-то минусы? Сначала рассмотрим их плюсы:

1. Самое дешевый способ отопления как квартиры, так и дома. Однако если применяются газовые конвекторы на баллонном газе – отопление по затратам почти уравнивается с электрическим котлом. И менее выгодно, чем твердотопливный котел либо тепловой насос. Газовый конвектор на сниженном газе
2. КПД таких приборов отопления может достигать до 97%, т.е. они экономичны.
3. Могут работать при любых температурах, даже при -50°С.
4. Не происходит сгорание кислорода в воздухе комнаты. Так как для сжигания применяется воздух, который поступает снаружи дома.
5. Срок службы – не менее 20 лет.
6. Несложный у конвектора газового монтаж и может быть сделан своими руками. Подробнее об этом смотрите ниже. Современная газовая батарея отопления
7. Автономность: можно легко протопить несколько комнат дома либо только одно помещение.
8. Низкая стоимость – от 3 тыс. руб. (см. статью «Где купить газовый конвектор»).

Как и при эксплуатировании любого газового оборудования, батареи (конвекторы) необходимо использовать с соблюдением строгих мер безопасности, поскольку газ взрывоопасен!

При применении газовых конвекторов на баллонном газе эффект экономии от использования подобных отопительных батарей сводится к нулю. Газовые батареи полезны только в тех случаях, когда нет электричества. При этом сам процесс замены баллона с промежутком от 1 до 4 дней может показаться довольно утомительным.

Еще минусы:

1. Отопление газовыми батареями нельзя применять для нагревания воды.
2. Довольно ограниченная теплопроводность − 2−7 кВт (у большей части моделей). Газовые конвекторы довольно габаритны
3. Несмотря на довольно красивый внешний вид, они имеют достаточно большие размеры, потому замаскировать их нелегко.
4. Так как это техника работает на газе, то на ее монтаж и подключение требуется получение разрешения в специальной газовой службе.

Если вас интересуют встраиваемые радиаторы отопления, о них вы также найдете на нашем сайте.

Проведение строительства металлической бытовки своими руками

Для проведения всех подготовительных и строительных работ вам понадобится немного времени, от нескольких дней до двух недель. Сроки обычно зависят от количества рабочих и их опыта в строительном деле. При полностью самостоятельном проведении всей работы нужно быть готовым к более длительному сроку. Поэтому стоит провести правильную планировку двухкомнатной бытовки всех этапов строительства, что поможет значительно сэкономить как время, так и финансы.

Если вы захотите возвести качественное строение из блоков, понадобится сделать некоторые финансовые вложения. Но стоит отметить, что такие затраты обычно за несколько месяцев полностью себя компенсируют.

Варианты планировки бытовки из металлического контейнера

Одним из самых качественных материалов для постройки такого строение считается строительный контейнер. Металлическая бытовка отличается высокими показателями прочности и долговечности конструкции, которую легко собрать своими руками.

Перед началом проведения работ стоит провести планировку, о которой упоминалось выше. Такой вид работы является необходимостью при строительстве металлической бытовки своими руками. Соблюдение этого условия поможет возвести не только такое помещение, как бытовка, но и пригодится при монтаже беседки или навеса для дома.

Установка металлической бытовки на столбчатом фундаменте

Кроме того, имея опыт планирования строительства, вы сможете с легкостью проводить ремонтные работы практически любых металлических конструкций, контейнеров и т. д. Поэтому перед монтажом постарайтесь все свои мысли, требования и предполагаемое назначение бытовки выложить на бумаге. Таким методом вы сможете точно рассчитать общую площадь металлической бытовки для дачи или строительной площадки, что позволит узнать точное количество материала. Такие расчеты помогут сэкономить при строительстве своими руками, особенно если сравнивать с покупкой металлической бытовки.

Полы и потолки

Наиболее практичными являются полы, имеющие многослойную структуру:

• нижний слой – крашенный профлист, установленный на металлические лаги.
• средний слой из минераловатного утеплителя толщиной 50 — 200 (мм.).
• пароизоляция.
• верхний слой – доска половая с огнезащитной пропиткой, покрытая огнезащитным лаком.
• плита ЦСП толщиной 8 – 10 мм.
• Напольное покрытие — обычно линолеум, плитка керамическая, ламинат.

Потолок также должен иметь многослойную структуру:

• верхний слой — грунтованный и окрашенный стальной лист.
• средний слой — утепление минватой (50 — 200 мм), укрепленной рейками.
• пароизоляция – пленка полиэтиленовая.

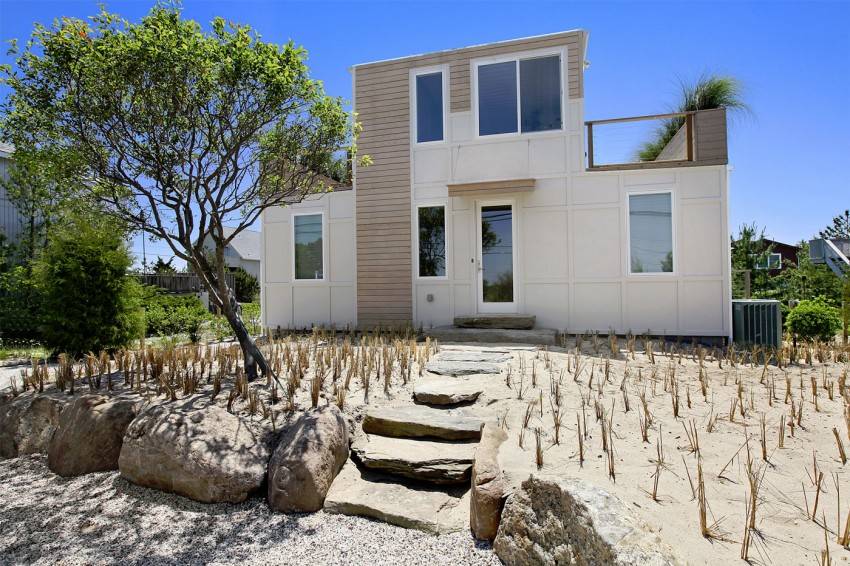

The Beach Box от Andrew Anderson

Интересный проект дома в дюнах Amagansett, Нью-Йорк, на Montauk Highway. Первый этаж состоит из 4-ёх модулей, в которых размещаются кухня, столовая, гостиная.

В плане есть четыре спальни, две ванные комнаты и всё это на 185 кв. м и бонус – 120 кв. м наружного пространства террас и палуб.

Beach Box находится всего в 600 метрах от океана, оснащена счётчиками воды EcoTop, экономичным отоплением, 16 блоками кондиционирования.

Крыша состоит из белого термопласта и дополнительной изоляции пеной. Так же используется техника Energy Star и кипарисовый сайдинг. Половые покрытия из дубовых досок, окрашенных в белоснежный цвет.

Облицовка экстерьера осуществлялась волокнисто-цементными материалами и энергосберегающими окнами с low-E glazing. Стоимость шедевра, созданного с контейнеров $1,395,000.

Стандартная структура модуля

Одним из достоинств, которым обладают модульные жилые дома, являются отличные показатели теплозащиты. Эти качества обеспечивает каркасная многослойная структура блока. У разных производителей технология может иметь определенную специфику. Но можно ориентироваться на общие стандарты в оценке комфортности модулей.

Многослойная структура блока

Каркас блока может быть из металлических профилей, деревянного бруса. Чаще всего используется комплексная технология, в которой для зон, испытывающих высокие нагрузки, применяются металлические элементы, в остальных участках деревянные бруски.

Стены модулей состоят из нескольких слоев:

• внешняя отделка,
• гидроизоляция,
• утеплители,
• пароизоляция,
• внутренняя отделка.

Структура блока для модульного дома

Такая структура гарантирует надежное сохранение тепла, исключает скопление конденсата и порчу слоя утеплителя, достойные эстетические показатели.

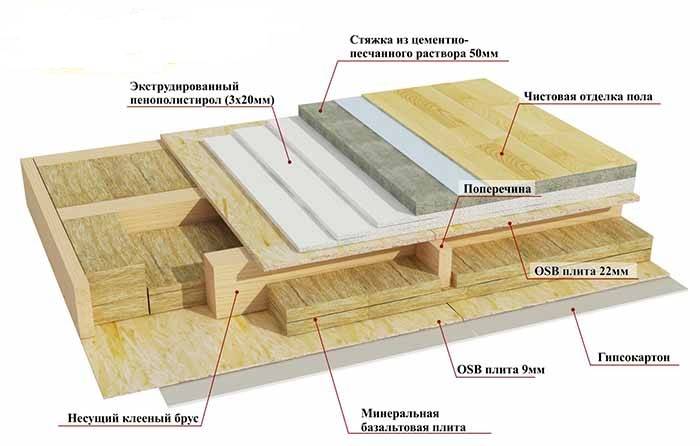

Полы блоков также многослойные, включают:

• внешнее покрытие,
• гидроизоляцию,
• утеплитель,
• пароизоляцию,
• черновой пол,
• финишное покрытие.

Конструкция создает защиту от внешних воздействий, обеспечивает в доме должный комфорт.

Многослойная конструкция пола создает защиту от внешних воздействий

Преимущества модульных конструкций

Модульные дома – это сборные конструкции, которые состоят из нескольких частей. Разнообразные планировки модульных домов вы всегда можете увидеть в каталогах. Подобные конструкции имеют ряд преимуществ перед обычными домами:

• они очень экологичные, так как при их производстве используются лишь безвредные материалы;
• они очень устойчивые к разнообразным негативным природным явлениям;
• благодаря таким конструкциям вы можете значительно расширить основное здание – добавить одну либо даже две комнаты;
• достаточно мобильные для перевозки в другие места (при необходимости их установки в другом месте);
• в них легко прокладывать и устанавливать вентиляционные, сантехнические системы и системы отопления;
• они более доступные, чем обычные дома. Благодаря невысокой стоимости затрат на строительные материалы, цена на такие конструкции зачастую в два, а то и три раза ниже, чем на дома из кирпича либо бетона;
• благодаря своей технологии, модульные модели практически никогда не дают усадку;
• модульные конструкции достаточно прочные и эластичные. Это позволяет больше сопротивляться к разнообразным сезонным сдвигам почвы и грунта, а также адекватно реагировать на сейсмические колебания земли;
• их легко и быстро монтировать и демонтировать.

Различия между модульной постройкой для постоянного проживания и временным домом

Модульная постройка для постоянного проживания — это практически полноценный дом, требующий устройства всех коммуникаций

Благодаря усовершенствованным технологиям строительства возведение обоих типов модульных конструкций схоже. Однако в зависимости от климатической зоны, в которой располагается дом, а также особенности грунта участка под застройку, можно смело утверждать, что проекты модульных домов для постоянного проживания имеют не только улучшенную планировку для создания оригинального интерьера, но и требуют дополнительных доработок, таких как:

• Утепление всего здания по периметру;
• Гидроизоляции фундамента и нижней части дома;
• Наличия всех коммуникаций (водопровод, канализация, электричество).

Получается, что модульная постройка для постоянного проживания — это практически полноценный дом, требующий устройства всех коммуникаций. Особое место в строительстве такого здания занимает монтаж фундамента. Ведь именно на него опираются очаги, которые преобладают в интерьере готовой постройки (камины или печи). Кроме того, монтаж модульного коттеджа требует больших вложений и выполнения многих стадий работ:

• Монтаж плит на каркас дома;
• Устройство первичного слоя пароизоляции;
• Укладка утепляющего материала;
• Монтаж дополнительного пароизолирующего слоя;
• Крепление дополнительных модульных панелей.

Модульные же постройки сезонного назначения не требуют таких сложностей и многоэтапности в строительстве, поскольку их привозят на участок уже полностью готовыми к сборке, то есть произведенными из нужных материалов, отлично ведущих я себя в заданных условиях.

Подобные домики имеют ряд особенностей:

• Маленькие сроки монтажа и сравнительная лёгкость готового здания;
• Большие возможности дома в плане тепло- и звукоизоляции, в случае если модульная постройка возводится в тёплых регионах;
• К тому же дома (даже дачные), произведенные и собранные из модулей, после чистовой отделки мало отличаются от стандартных привычных построек.

Заготовка материалов

Для снижения себестоимости блок контейнеров вместо холодно/горячекатаного металлопроката часто используется гнутый профиль стандартного и сложного сечения. Поэтому производитель закупает только листовую сталь и оборудует свои цеха гильотинами и гибочными станками.

В отличие от длинномерного тянутого и катаного металлопроката длина гнутого профиля ограничена размерами ножниц и гибочных станков. Зато современные гильотины имеют ЧПУ, что значительно снижает трудоемкость операций и повышает точность. Поэтому блок контейнер сборный обладает идеально подогнанными посадочными поверхностями.

Гибка

Для придания заготовкам из полос листового металла сложной пространственной формы так же используется современное оборудование. Конкретно для изготовления блок контейнеров гнутый профиль гораздо выгоднее, чем заводской металлопрокат по ряду причин:

• для некоторых позиций сортамента просто не существует аналогов;
• даже при минимальной толщине стенки швеллера и уголка запас прочности превышает 300 – 500%;
• гнутый профиль снижает материалоемкость производства и себестоимость конечного продукта.

Конструкторы закладывают реально необходимые значения ширины полок, радиусов изгибов, исходя из конкретных конструкционных и эксплуатационных нагрузок

Сращивание

Короткие куски гнутого профиля приходится сращивать сваркой. Для обеспечения высокого качества пространственной геометрии сортамента используются специальные кондукторы и технологии неразъемного соединения, например, полуавтоматическая сварка в среде защитного газа.
