Способы и особенности расчета ленточного фундамента

Формула для вычислений

Необходимое количество бетона должно соответствовать параметру опалубки. Поэтому чтобы произвести расчет кубатуры бетона для забивки фундамента необходимо знать геометрические размеры формы. Вооружившись рулеткой замеряем уже поставленную форму, и опираемся на нужные параметры:

  • ширину;
  • высоту;
  • длину.

Как показывает многолетняя строительная практика, опираясь в расчетах на уже готовую опалубку можно получить более точные вычисления, нежели руководствуясь сухими цифрами рабочих чертежей. К тому же производя повторные измерения можно выявить ошибки в монтаже формы для фундамента и вовремя их устранить.

В случае простых фигур формула расчета имеет следующий вид:

(Д х Ш) В = V

При выполнении подсчетов величины следует приводить в единую систему расчетов – см, м. В отношении бетона чаще всего используется параметр – м3, реже литры. При переводе единицы измерения между величинами используется пропорция: 1 м3 бетона = 1000 л. При этом плотность состава не оказывает влияния на количественные показатели. Смесь уплотненная, например, вибрацией, по своей кубатуре соответствует литражу, как и изготовленные по обычным технологиям материалы для бетонирования.

В случае строительства фундамента сложной конфигурации объект условно расчленяется на простые фигуры – параллелепипеды или иные простые элементы (круги, цилиндры и т.д.). Производится расчет для каждого элемента по отдельности, полученные значения суммируются.

Изучение характеристик грунта

Размер плитного фундамента напрямую связан с несущей способностью грунта относительно давления, которое по проекту будет оказывать на него сооружение. Специалистами изучены и занесены в справочники значения оптимального удельного давления на грунт, поэтому застройщик самостоятельно должен рассчитать толщину плиты и сравнить с оптимальной характеристикой.

Несущая способность почвы, в свою очередь, зависит от ее химического состава, насыщенности влагой, механических свойств и т.д. Для грамотной оценки участка всегда целесообразнее привлекать специалистов в этом направлении.

Как посчитать куб бетона для заливки пола

Как рассчитать объем бетона для пола Для повышения нагрузочной способности пола и обеспечения его плоскостности выполняется бетонная стяжка. После застывания бетона такая поверхность служит основой для укладки напольных покрытий или керамической плитки. Для предотвращения растрескивания толщина формируемой бетонной стяжки составляет 5–10 см. Это связано с тем, что более тонкий материал растрескивается в процессе эксплуатации

Важно правильно рассчитать куб бетона, чтобы сформированная стяжка была прочной и имела предусмотренную проектом толщину

Формула для определения количества раствора V=Sxh расшифровывается легко:

  • V – количество заливаемого материала;
  • S – суммарная площадь бетонируемой стяжки;
  • h – толщина бетонной основы.

Разберемся, как выполнить вычисления для помещения с размерами 6х8 м и толщиной бетонной основы 0,06 м:

  1. Определите площадь напольной поверхности, перемножив длину и ширину помещения – 6х8=48 м2.
  2. Вычислите объем заливаемого бетонного состава для формирования стяжки, умножив площадь на толщину слоя – 48х0,06=2,88 м3.

Как получить данные для буронабивного основания?

Если грунт на участке характеризуется значительной подвижностью

В данном случае именно опоры будут отвечать за передачу нагрузки от проектного дома на грунт.

Несмотря на экономию за счет отказа от глубокозаглубленного плитного фундамента, тонкую плиту закладывать также нельзя, потому что ее раздавит под весом самого сооружения. Как правило, останавливаются на толщине плиты, равной 0,3–0,4 м. Точное значение находят расчетным путем и принимают условно по типу грунта на участке.

Пример вычисления

Например, по проекту задан двухэтажный дом и уже рассчитанная его суммарная масса, равная 95 тоннам.

Если площадь основания равна 54 м2, то удельное давление будет равным:

95/54=1,7 т/м2 или 0,17 кг/см2.

Если дом стоит на твердой глине, то для соблюдения допустимых условий не хватает:

0,25-0,17=0,08 кг/см2 давления или 0,08х54х10 000 = 43,2 т железобетона.

Объем плиты через плотность железобетона:

43200/2500=17,28 м3.

Тогда высота плиты будет равна:

17,28/54=0,32 м

Для заданных условий можно рассмотреть два варианта, когда высота плиты будет равной 0,3 или 0,35 м.

В первом случае ее масса составит 40 000 кг, а, значит, вместе с фундаментом здание будет оказывать давление, равное:

(40 000+95 000)/(54×10 000)=0,25 кг/〖см〗^2

Данный параметр удовлетворяет заданным условиям, поэтому оставляют толщину плиты, равную 0,3 м. Далее рассчитывают количество опорных элементов определенного диаметра, основываясь на их грузоподъемности.

Наши услуги

обладает опытным персоналом и современным исследовательским и строительным оборудованием. Мы гарантируем качественное выполнение всего спектра свайных работ — от геодезического исследования строительного участка до поставки и забивки свай.

Основные акценты в деятельности стоят на качестве, оперативности и приемлемой ценовой политике. Мы никогда не затягиваем реализацию проекта и сдаем все работы точно в срок. При этом мы предлагаем своим клиентам цены на услуги, с которыми не способна конкурировать ни одна московская строительная компания. Для заказа забивки свай, лидерного бурения или погружения шпунтов, оставьте заявочку.

Порядок расчета фундамента

Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.

Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.

  1. По общим строительным нормам, под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать следующие особенности:
    • Ее высота может колебаться в размерах от 15 до 60 сантиметров, и будет зависеть это от глубины промерзания почвы на данном земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые тут преобладают, и наличие подземных вод;
    • Песок необходимо хорошо утрамбовать, для этого его необходимо поливать. Это может забрать несколько миллиметров или сантиметров в качестве усадки;
    • Некоторые специалисты также рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки. Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более одного метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, отсутствия грунтовых вод, и наличия плотных слоев земли, можно сделать подушку от 20 до 30 сантиметров. Имея данные размеры можно произвести расчет количества необходимого материала.
  2. Следующий этап это расчет количества арматуры, которая понадобится для создания армирования бетона, чтобы основание было жестким и долговечным. Общие правила по определению количества арматуры на квадратуру описаны в данном разделе. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.
  3. Далее производим расчет плиты, минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Плиточный фундамент.

Плитный фундамент – это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2 . Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

Как высчитать куб бетона для ленточной базы


Калькулятор ленточного фундамента Основание ленточного типа достаточно популярно. Оно используется для строительства частных домов, хозяйственных построек и дачных строений. Конструкция представляет собой цельную ленту из бетона, армированную стальными прутками. Монолитная лента повторяет контур строения, включая внутренние перегородки.


Таблица состава и пропорций бетонной смеси

Расчет объема бетона для монолитного ленточного фундамента производится по простой формуле V = AхBхP. Расшифруем ее:

  • V – потребность в бетонном растворе, выраженная в кубических метрах;
  • A – толщина фундаментной ленты;
  • B – высота ленточные базы, включая подземную часть;
  • P – периметр формируемого ленточного контура.

Перемножив между собой данные параметры, вычислим суммарную кубатуру бетонного раствора.

Рассмотрим алгоритм вычислений для ленточного основания с размерами 6х8 м, толщиной 0,5 м и высотой 1,2 м. Выполняйте расчет по следующему алгоритму:

  1. Рассчитайте периметр, удвоив длину сторон 2х(6+8)=28 м.
  2. Вычислите площадь сечения, перемножив толщину и высоту ленты 0,5х1,2=0,6 м2.
  3. Определите объем, перемножив периметр на площадь сечения 28х0,6=16,8 м3.


Схема ленточного фундамента

Состав и рецептура

Для качественной заливки пола нужно соблюдать технические строительные нормы и пропорции ингредиентов бетонной смеси. В расчет состава бетона входит вода, крупный песок и цемент подходящей марки. Перестраховаться добавлением пластификаторов в цементные смеси целесообразно при неуверенности в соблюдении правильной пропорции бетона. Однако, это приведет к удорожанию.


При необходимости в большем объеме готового материала можно воспользоваться бетономешалкой. Для бетонирования используют готовую сухую смесь или раствор делают самостоятельно. Продукт с магазина будет приблизительно в два раза дороже. Целесообразно заплатить больше, когда нужно сэкономить время и кубометры отделочной площади невелики — случай с ремонтом в квартире. Если же есть возможность использовать бетономешалку и количество требуемого бетона большое, для экономии делают ручной замес. Для отделки пола внутри помещений на кубометр в ручном режиме подразумевается, например, стандартное ведро, в котором замешиваются такие пропорции бетона М150:

  • 0,6 части воды;
  • 3,5 части крупнозернистого песка;
  • 1 порция цемента М400.

Стяжка для улицы

Заливка напольной поверхности вне помещения имеет свои отличия и нюансы, прежде всего в пропорциях использованных стройматериалов для изготовления одного куба бетона. Изменчивые погодные условия, особенности поведения почвы и предположительно больший вес нагрузок, действующих на стяжку — причины использовать тяжелый бетон. Более крепкий и устойчивый, получивший название от плотности и увеличенного расхода материалов для замеса.


Добавление в смесь такого компонента как щебень увеличит запас прочности готового материала.

Добавление щебенки в смесь укрепляет конструкцию. Из такого раствора можно вылить сваю под фундамент и вставить металлические прутья для надежности. Застройщики советуют сделать окружную отмостку строения — обязательно зафиксировать железом верхний слой, чтобы обезопаситься от деформаций при застывании и после. Железо снаружи и внутри смеси обеспечивает схватываемость и нивелирует вибрации почвы. Пропорции состава тяжелого бетона для пола:

  • 0,9 части воды;
  • 4 порции крупнозернистого песка;
  • 1 часть цемента М400;
  • 5,5 — щебня.

Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м2. Железобетон имеет площадь 2400 кг/м3, теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см2. Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см2.

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

Ленточный

Наиболее популярным основанием для возведения частного дома считают ленточный фундамент. Он представляет собой своего рода замкнутую ленту из бетона, проходящую под всеми несущими стенами здания.

Как посчитать, сколько кубов бетона надо на фундамент? Калькуляторы, помогающие определить расход цементно-песчаного раствора для заливки, имеются на многих сайтах со строительной тематикой, один из таких представлен в конце данного материала. Чтобы вычислить объем в кубометрах, необходимо знать линейные размеры сооружения: высоту, ширину и общую длину основания.

Бетонирование ленточного основания происходит путем заливки готового цементно-песчаной смеси в деревянную опалубку с предварительно установленной арматурной сеткой. В раствор добавляют крупные фракции (гравий, щебень) для приобретения более высоких прочностных характеристик фундамента.

Размеры основания зависят от габаритов здания, которое планируется возводить. Обычно ширина фундаментной ленты имеет размер не менее 300 мм, высота наземной части — от 400 мм, а глубина может достигать 1500-2500 мм в зависимости от наличия грунтовых вод, глубины промерзания и желания оборудовать подвал. Ленточные фундаменты не рекомендуется устанавливать на пучинистых грунтах, если заглубление опалубки производится менее глубины промерзания.

Длина фундамента будет равняться суммарной длине всех наружных стен, включая внутреннюю несущую стену, под которой также устанавливается основание. В итоге, получив все требуемые значения, можно рассчитать объем бетона для фундамента. Калькулятор в данном случае может и не потребоваться — достаточно перемножить все показатели в метрах и получить искомое число в кубических метрах.

Формула расчета выглядит так:

V=h*b*l, где:

  • V – объем раствора в м 3 ;
  • h – высота в м;
  • b – ширина в м;
  • l – длина ленты в м.

Например, для здания размером 6х6 м и одной внутренней несущей стеной, при высоте фундамента в 2 м и ширине 0,4 м, объем раствора для заливки получится: V=2*0,4*30=24 м 3 . При той же ширине и высоте фундамента, для дома размером 10х10 и двумя несущими внутренними стенами, вычисление будет выглядеть так: V=2*0,4*60=48 м 3 .

Данный расчет позволяет высчитывать почти точную кубатуру раствора, но следует помнить, что при транспортировке часть бетона теряется, а также при неплотной опалубке часть бетонного раствора может вытечь, но при этом существует дополнительный внутренний объем, занимаемый арматурным каркасом. Поэтому правильно будет ввести корректирующий коэффициент в сторону увеличения расчетного значения на 2%.

В итоге получаем более точную формулу расчета объема бетона для ленточного фундамента:

V=h*b*l + 0,02*(h*b*l)

Полученное значение округляется до целого числа. Для наших примеров уточненное вычисление будет выглядеть так: для дома 6х6 V=24+0,02*24=24,48 (25) м 3 , для дома 10х10 V=48+0,02*48=48,96 (49) м 3 .

Расчет нагрузки кровли

Нагрузка кровли распределяется между теми сторонами фундамента, на которые через стены опирается стропильная система. Для обычной двускатной крыши это обычно две противоположные стороны фундамента, для четырехскатной – все четыре стороны. Распределенная нагрузка кровли определяется по площади проекции крыши, отнесенной к площади нагруженных сторон фундамента, и умноженной на удельный вес материала.

Таблица 3 – Удельный вес разных видов кровли

Справочная таблица — Удельный вес разных видов кровли

  1. Определяем площадь проекции кровли. Габариты дома – 10х8 метров, площадь проекции двускатной крыши равна площади дома: 10·8=80 м2.
  2. Длина фундамента равна сумме двух длинных его сторон, так как двускатная крыша опирается на две длинные противоположные стороны. Поэтому длину нагруженного фундамента определяем как 10·2=20 м.
  3. Площадь нагруженного кровлей фундамента толщиной 0,4 м: 20·0,4=8 м2.
  4. Тип покрытия – металлочерепица, угол уклона – 25 градусов, значит расчетная нагрузка по таблице 3 равна 30 кг/м2.
  5. Нагрузка кровли на фундамент равна 80/8·30 = 300 кг/м2.

Какие исходные данные закладываются в калькулятор расчета фундамента под дом

Желая определить общий объем расходов и рассчитать потребность в материалах, важно понимать, как рассчитать фундамент для дома. Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

  • для фундаментной базы ленточного типа необходимо учитывать размеры ленты, а также ее конфигурацию;
  • для столбчатой базы обрабатывается информация по количеству опорных элементов, их длине, размерам в поперечном сечении и глубине погружения;
  • для конструкции в виде монолитной плиты необходимо учесть толщину основания, площадь возводимого строения, а также конструктивные особенности каркаса.

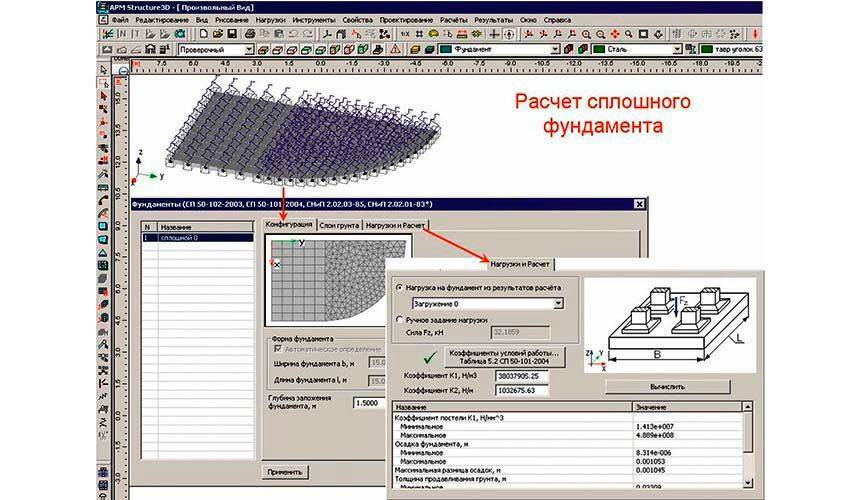

Конфигурация и результаты расчета сплошного фундамента

После того как будет выполнен расчет материалов на фундамент, калькулятор сможет предоставить следующую информацию:

  • объем необходимого бетонного раствора;
  • метраж стержней (м) и общую массу арматуры (кг);
  • сортамент арматуры для каркаса;
  • величину нагрузки на грунт;
  • потребность в древесине для изготовления опалубки.

Формула для вычислений

Необходимое количество бетона должно соответствовать параметру опалубки. Поэтому чтобы произвести расчет кубатуры бетона для забивки фундамента необходимо знать геометрические размеры формы. Вооружившись рулеткой замеряем уже поставленную форму, и опираемся на нужные параметры:

Как показывает многолетняя строительная практика, опираясь в расчетах на уже готовую опалубку можно получить более точные вычисления, нежели руководствуясь сухими цифрами рабочих чертежей. К тому же производя повторные измерения можно выявить ошибки в монтаже формы для фундамента и вовремя их устранить.

В случае простых фигур формула расчета имеет следующий вид:

При выполнении подсчетов величины следует приводить в единую систему расчетов – см, м. В отношении бетона чаще всего используется параметр – м 3 , реже литры. При переводе единицы измерения между величинами используется пропорция: 1 м 3 бетона = 1000 л. При этом плотность состава не оказывает влияния на количественные показатели. Смесь уплотненная, например, вибрацией, по своей кубатуре соответствует литражу, как и изготовленные по обычным технологиям материалы для бетонирования.

В случае строительства фундамента сложной конфигурации объект условно расчленяется на простые фигуры – параллелепипеды или иные простые элементы (круги, цилиндры и т.д.). Производится расчет для каждого элемента по отдельности, полученные значения суммируются.

Технология устройства фундаментальной подошвы

Вне зависимости от того, устраиваются подошвы фундаментов мелкого заложения, ленточных, столбчатых или других типов конструкций, работы по их монтажу проводятся поэтапно:

  • подготовительный этап состоит в рытье котлована. На его дне выполняется разметка, с точностью определяющая расположение будущей конструкции;
  • устройство опалубки. Здесь обязательно учитывается толщина подошвы фундамента. Выставляется опалубка таким образом, чтобы по центру подошвы распределялись фундаментальные стенки. для формирования наружных углов пара досок соединяется между собой под прямым углом и выносится на расстояние 17,5 см от разметочного шнура. При наличии слабых участков опалубки их нужно подсыпать снаружи грунтовой смесью для предотвращения протечки бетона. Если строительство предстоит на участке в повышенным уровнем грунтовых вод, то в целях безопасности выполняется гидроизоляция подошвы фундамента;
  • следующий этап – армирование. Металлические прутья обеспечивают усиление подошвы фундамента и соответственно повышают прочностные свойства всей строительной конструкции;
  • заливка бетона. После расположения арматуры выполняется бетонирование подошвы. При этом должна контролироваться расчетная отметка основания. Для более прочного сцепления фундамента с подошвой на ней прорезается шпоночная канавка по центральной оси кромки. После застывания бетона выполняется затирка поверхности.

Если несущая способность грунтов в месте строительства недостаточная, то для достижения нужных эксплуатационных показателей выполняется уширение подошвы фундамента путем устройства двусторонних или односторонних банкет.

Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.
