Самостоятельный монтаж камина

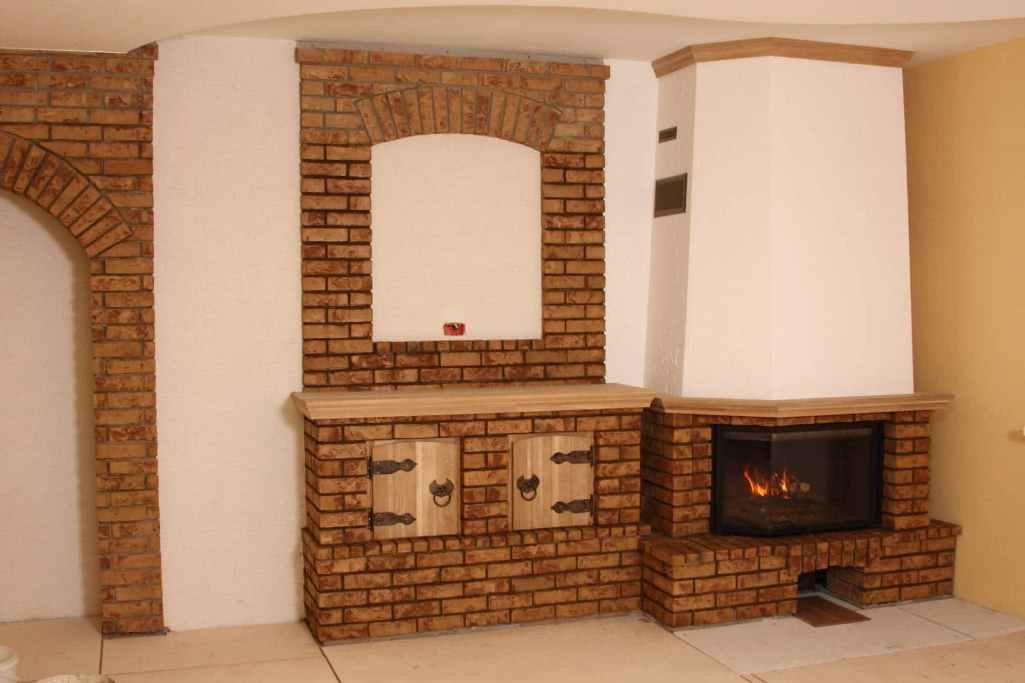

Качественная облицовка каминной топки

Отделка топок или портала требуется для украшения камина и для того, чтобы снизить вероятность обжигания при соприкосновении с ним. Стоит отметить, что сделать покрытие чугунной топки не так просто, и сначала нужно определиться с тем, какая будет камера сгорания.

Отлично в интерьере будет смотреться каминная топка, которая отделана кирпичом

Есть определенная классификация по:

• Материалу, из которого она изготовлена;
• Стилю отделки;
• Форме, то есть квадратная, треугольная, горизонтальная, прямоугольная или арочная;
• Ширине конструкции;
• Отделке.

Топка, обложенная кирпичом или блоками газобетона, может облицовываться природным камнем, кирпичом, изразцами, искусственным камнем, гипсокартонными листами, которые можно покрывать декоративной штукатуркой. Если брать в сравнение конструкцию из шамотного кирпича и стального полотна, то чугун обладает большой теплоотдачей. Работа топок осуществляется интенсивно и экономично.

Обслуживание и эксплуатация намного удобнее, а собрать камин с такой топкой можно намного проще, чем провести монтаж самого обычного камина. Камины с чугунными топками намного удобнее, так как при необходимости, их можно перенести на любое другое место или вовсе перевезти, чего не скажешь о монолитных и недвижимых кирпичных конструкциях.

Особенности монтажа

По сравнению с кирпичным, кассетный тип легче и дополнительного усиления не требует. Его можно монтировать даже на перекрытии многоэтажки

Если есть сомнения в прочности дома, надо обратить внимание на массу камина, указанную в документации

Дымоход

У камина с кассетой есть свои тонкости установки, которые также надо учесть при выборе устройства. Дымоходы таких приборов всегда под неусыпным контролем. Предельная температура с угрозой перегрева – основная причина пристального внимания.

При эксплуатации кассетного камина можно использовать трубу с меньшим сечением, чем обычно. Допускается также при монтаже дымохода применять большее изгибов, так как в кассетном камине даже при продолжительном и интенсивном горении сажа не оседает.

Правила установки:

1. Кассетный камин безопаснее, чем традиционный, но только при соблюдении всех правил его монтажа.
2. Плоскость для фиксации должна быть абсолютно ровной . При деревянных полах слой дерева надо снять и установить бетонное основание, приподняв его до уровня пола.
3. Площадку вокруг камина также необходимо выложить термоустойчивой плиткой. Стены, находящиеся рядом с отопительным прибором, лучше освободить от отделки и обработать защитными материалами.
4. Выбирая место для печи в доме, следует обезопасить его от контакта с электропроводкой.
5. Если в доме есть действующий дымоход подходящего сечения, его надо прочистить и использовать для монтажа труб в готовый канал, сэкономив на расходах.
6. Манжеты и муфты зафиксируют трубы жестко и прочно.
7. Новый дымоход должен иметь выход на улицу, зафиксированный снаружи.
8. Для грамотного монтажа надо сделать зазоры между топкой, полом и стенами. Уточнить расстояния можно в техпаспорте прибора.

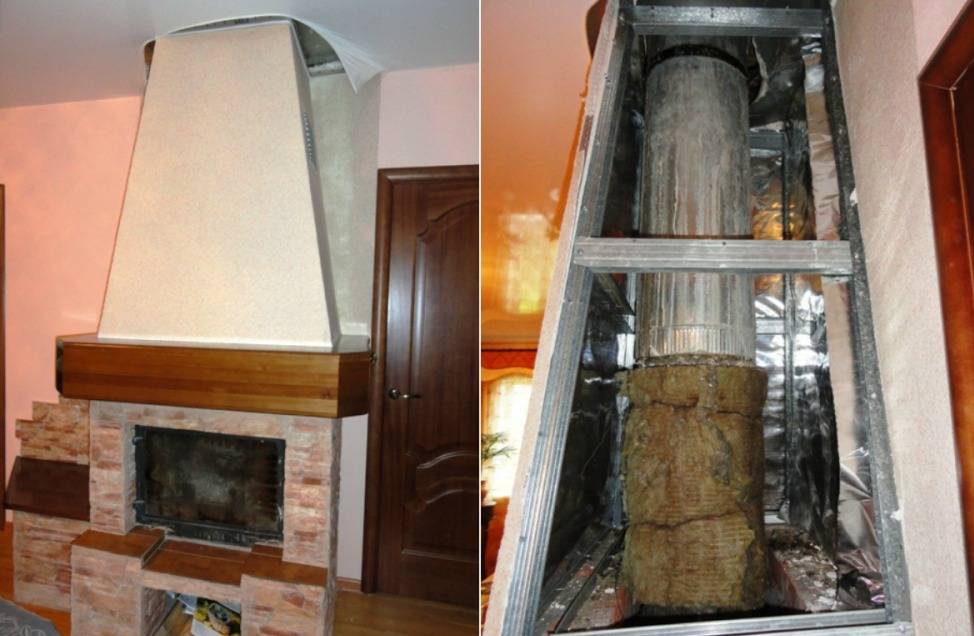

9. Вытяжку обкладывают камнем, кирпичом, гипсокартоном. Изнутри на стенах и отделочном материале крепится отражающая теплоизоляция.
10. Чтобы отразить тепло и защитить оборудования от перегрева, пользуются базальтовой или алюминиевой фольгой. Для резки гипса подходящего размера используют обычную ножовку. Гипсокартонные конструкции фиксируют термостойким клеем. Для крепежных элементов короба для монтажа вытяжных решеток в гирсокартоне проделывают отверстия.

Перед первой топкой камина надо дать конструкции полностью просохнуть. Обычно на это уходит до двух недель.

Финальная отделка

Шпатлевкой известкового типа обрабатывают стыки гипсовых соединений. Поверхность можно покрыть акриловой краской. Чтобы деревянные детали служили долго, их пропитывают воском. Это предотвращает высыхание с растрескиванием при работе печи. Для насыщенного цвета и глянца кирпича его покрывают раствором уайт-спирита.

Собрать камин, таким образом, вполне возможно и своими руками. Если утечки нет, значит, кассета вставлена правильно. Огонь можно установить на минимальной отметке в виде тлеющего огонька или сделать мощное пламя, обеспечивающее теплом долгое время. Современные камины с кассетой имеют высокий КПД ─ до 85%.

На видео – кассетный камин, скомбинированный с варочной печью.

Классификация систем воздушного отопления по виду используемого топлива.

По виду используемого топлива системы воздушного отопления бывают:

1. Газовые системы воздушного отопленияГазовые системы воздушного отопления прямого нагрева – это печи воздушного отопления Goodman, Nordyne, Lennox. Газовые системы воздушного отопления косвенного нагрева – система Антарес Комфорт с водяным теплообменником и любым газовым отопительным котлом.2. Дизельные системы воздушного отопленияДизельные системы воздушного отопления косвенного нагрева – система Антарес Комфорт с водяным теплообменником и любым дизельным отопительным котлом. Дизельные системы воздушного отопления прямого нагрева в России не представлены.3. Системы воздушного отопления на пеллетахСистемы воздушного отопления косвенного нагрева на пеллетах – система Антарес Комфорт с водяным теплообменником и любым отопительным котлом на пеллетах. Системы воздушного отопления прямого нагрева на пеллетах в России не представлены.4. Электрические системы воздушного отопленияЭлектрические системы воздушного отопления прямого нагрева – канадская Hi-Velocity, система Антарес Комфорт с электрическим нагревателем, различные аэрхендлеры и еще наш знакомый пример – тепловентилятор. Электрические системы воздушного отопления косвенного нагрева – система воздушного отопления Антарес Комфорт с водяным теплообменником и любой электрический водогрейный котел.5. Дровяные системы воздушного отопленияПравду говоря, таких экзотических систем воздушного отопления в современном мире уже не встречается. В Древние Века дровяной системой воздушного отопления был гипокауст Витрувия, в Средние века такими системами отапливали немецкие замки и русские соборы. Но вентиляторов в то время еще не было и нагретый воздух подавался в отапливаемые помещения естественным путем, что сильно снижало КПД.6. Угольные системы воздушного отопленияТо, что было сказано про дровяные системы воздушного отопления, можно сказать и про угольные. В настоящее время не встречаются. Хотя, вообще , если установить в топочной дома вентилятор и систему воздуховодов, а также угольную или дровяную печь, например русскую или Буллерьян, то можно получить искомую дровяную или угольную систему воздушного отопления. Печь нагреет воздух в топочной, а вентилятор разнесет его по всему дому. Однако роль термостата в такой системе придется исполнять истопнику. Строго говоря, к подобным системам можно отнести и камин – если у вас в доме есть система воздуховодов с вентилятором, а также камин, то вы фактически получите воздушное отопление камином. Однако КПД у такой системы будет не очень высоким (из-за ограниченных возможностей камина) и большой дом обогреть одним камином скорее всего не получится. Однако камин может быть использован как добавочный резервный источник тепла на случай сильных морозов.7. Солнечные системы воздушного отопленияСолнечные системы воздушного отопления косвенного нагрева нагревают воду за счет солнечного тепла, а затем через теплообменник нагревают воздух. Но пока еще подобные системы достаточно экзотичны. Большой мощности они дать не могут, поэтому реальное их использование в России, особенно зимой, представляется маловероятным. Но солнечные коллекторы могут помочь вам немного сэкономить на отоплении в межсезонье, особенно в южных районах нашей страны, например в украденном у Украины  Крыму. Солнечные системы воздушного отопления прямого нагрева могут быть использованы в паре солнечные батареи – электрический нагреватель, но они имеют такие же недостатки, как и косвенные системы – малую на данный момент мощность. Поэтому солнечные батареи могут пока использоваться только как дополнительный источник тепла, например совместно с системой воздушного отопления Антарес Комфорт с водяным теплообменником.8. Системы воздушного отопления тепловым насосомВ данном случае основным теплоносителем является хладагент теплового насоса, поэтому такие системы – это системы воздушного отопления косвенного нагрева. Тепловой насос может быть использован совместно с любой центральной системой воздушного отопления. Однако тепловые насосы плохо переносят большие отрицательные температуры, поэтому их использование в качестве основного источника тепла в России, особенно на севере, может быть проблематичным. Но в межсезонье использование теплового насоса может снизать затраты на отопление на 50..150%, особенно при отоплении дорогим видом топлива – электричеством, магистральным газом или дизелем. Кроме того, летом тепловой насос будет работать как кондиционер.

Материалы для самостоятельного изготовления металлической печи

Сделать самостоятельно отопительную конструкцию из металла не представляет сложностей. Имея под рукой нужные инструменты и материалы можно быстро справиться с поставленной задачей. Для этого потребуются такие материалы:

• для топочной камеры — листы из металла (3-5 мм);
• для зольника – листовая сталь (0,5 мм);
• чугунная решетка для паровой системы;
• чугунная или из термостойкого стекла дверца для топочной камеры;
• петли на двери;
• для ножек потребуются металлические рейки (5 см);
• для подножия — листы ДСП (5 шт.) или цементно-стружечная плита;
• каменная вата;
• раствор цемента;
• для дымохода – труба диаметром минимум 100 мм, средняя длина 5 м;
• монтажный кронштейн;
• электрический дымосос – приобретается по надобности, для домов с низким потолком;
• дымник;
• флюгарка;
• высокотемпературный герметик для печей;
• пузырьковый уровень;
• строительная линейка;
• угловая шлифовальная машина;
• сварочный аппарат;
• набор отверток.

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
2. Из досок сооружается опалубка, и устанавливается в яму.
3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

• декоративная штукатурка;
• керамическая плитка;
• камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

Монтаж дымохода

Камин не будет нормально функционировать без надежно спроектированного и качественно установленного дымохода. Для начала необходимо определиться с типом материала для дымохода – для кирпичной постройки лучше использовать тот же материал. Что касается мощных каминов или печей с открытым порталом, то для такого оборудования лучше предусмотреть установку металлического дымоотвода в доме.

Для обеспечения хорошей тяги необходимо учитывать следующие особенности при установке дымохода:

• Металлическая труба должна возвышаться над крышей на 0,5 метра только в том случае, если возле нее нет никаких построек, которые бы могли перекрывать поступление ветра;
• Коньки или высокие фасадные стены на расстоянии 1,5-3 м от дымохода требуют установить металлическую трубу на 0,5 м выше горизонта этих выступлений;
• Если дымоход находится на расстоянии более 3 м от коньков, то его можно установить на одинаковую высоту с ними.

Дымоход из нержавеющей стали

Что касается подсоединения камина к дымоходу, то первым делом крепится патрубок для отвода дыма. У всех патрубков круглое сечение, хотя, бывают и исключения.

Патрубок крепится к трубам из нержавейки при помощи хомутов. После закрепления места соединения обрабатываются огнестойким герметиком.

В таком положении дымоотвод необходимо прикрепить к стене, чтобы исключить его пошатывание.

Помните, что крепление дымоотвода к стене – это не такое сложное дело, как монтаж каминов, поэтому на этом процессе точность соблюдать необязательно. Главное, чтобы дымоход надежно держался.

Решетка вентиляционная

Металлическая труба крепится к стене при помощи дюбелей и специальных хомутов. Сверлим несколько отверстий для дюбелей по такой схеме: первое отверстие сверлится слева, а второе – справа. Такая технология увеличит прочность конструкции. Дюбеля крепятся к хомутам.

После монтажа патрубка переходим к установке вентиляционных решеток – это небольшое приспособление поможет поддерживать атмосферу чистого воздуха в доме.

Если в конструкции камина специалисты или вы не предусмотрели возможность установки вентиляции внизу облицовки, то ее отсутствие в этом месте может повредить топку или привести к появлению трещин на камине.

Что значит каминная установка вытяжки

Каминная вытяжка является воздухоочистителем, работающим по принципу всем знакомой вытяжной системы. Отработанные воздушные массы попадая в купольный корпус выводятся из помещения по средствам воздуховода в вентиляционную шахту – дымоход. Вытяжка такой формы имеет изысканный внешний вид и способна стать настоящим украшением помещения. Она идеально дополнит любой стиль оформления и подойдет под любой камин.

Поставляется каминная вытяжка в разобранном виде

Особенности вытяжек для камина:

• современный внешний вид, благодаря которому вытяжка становиться украшением помещения;
• эффективное очищение воздуха, достигнутое благодаря установке двух двигателей и многоразовых фильтров;
• доступная и быстрая установка – используются обычные саморезы.

Определение размеров вытяжки

Размеры вытяжки должны максимально подходить к геометрическим размерам камина. Установка большей по размерам вытяжки помогает более качественно и быстро удалить загрязненный воздух. Самым оптимальным является вариант, когда габариты вытяжки на 2-3 см больше габаритов топки.

Шумность

Наличие сильного шума раздражает человеческий слух

Именно поэтому при выборе следует обращать внимание на показания шума. При работе на полную мощность шум вытяжки не должен превышать 60 Дб. Оптимальным вариантом является вытяжка, шумность которой составляет 40 Дб

Оптимальным вариантом является вытяжка, шумность которой составляет 40 Дб.

Современные вытяжки для камина бывают различных стилей, к примеру, современный модерн

После некоторого времени использования даже самая тихая вытяжка может «зашуметь» очень сильно. Причиной этому является загрязненность системы фильтрации.  Устранить появившийся шум можно, очистив вентилятор и заменим фильтр.

Правильный монтаж своими руками чугунной топки камина

Камин, в котором закрытая топка, это устройство, которое безопасно для эксплуатации, а потому его можно установить в любом месте помещения. Есть ряд рекомендаций, следуя которым можно понять, что схема сборки и выбора места расположения очень проста.

Камин с закрытой топкой является безопасным, поэтому его можно устанавливать практически в любом помещении

Рекомендации:

1. Каменное или кирпичное сооружение считается пожаробезопасным, и потому устанавливать камин можно в любом месте.
2. Если дом из дерева, то предварительно следует обложить стены специальными стальными листами, чтобы сделать их пожаробезопасными. Над листом металла обязательно должна нашиваться базальтовая вата, так как она не только не горючая, но и выглядит достаточно эстетично, а также является дополнительным слоем безопасности.
3. Прежде чем собрать дымоход, нужно сделать не только отверстие в потолке строго по инструкции, но и установить туда металлическую трубу из стали и теплоизолятор. Второй материал позволяет исключить промерзание, и так сталь не прогорает.

Чугунные топки выпускаются в нескольких видах – открытого, которые востребованы среди романтиков, которые предпочитают проводить часы, наблюдая за огнем, и закрытие, в которых топка закрыта специальным экраном в виде огнеупорного стекла. Именно топки закрытого вида могут работать, как камеры длительного сгорания, а также они являются наиболее безопасными в отличие от предыдущих моделей.

Расчетные параметры для приточной вентиляции

Приточная вентиляция должна быть предусмотрена специально для камина. Благодаря постоянному поступлению кислорода обеспечивается эффективное горение. Кислород, который находится в помещении с каминов, без дополнительного поступления быстро выгорит, что спровоцирует не только снижение работоспособности оборудования, но и приведет к плохому самочувствию. О комфортабельных условиях в комнате с камином без приточной вентиляции не может быть и речи. Именно поэтому перед обустройством камина необходимо позаботиться о приточной вентиляции непосредственно в топку.

Объем воздушных масс в помещениях с камином должен составлять более 10м3/час на 1 Квт мощности топки. К примеру, для сгорания 1 кг натуральной древесины требуется 30м3 воздуха. Объем подаваемого воздуха также зависит от величины топки.

Приточный канал монтируется автономно с использованием трубы 100 мм, внешнее отверстие которой закрывается специальной защитной решеткой. Она поможет уберечь камин от попадания мусора и насекомых.

Каминная вытяжка способна не только очистить воздух, но и стать главным акцентом в помещении. Для ее безукоризненного использование необходимо не только правильная установка, но и своевременное обслуживание. Чистка каминной вытяжки должна производиться 1 раз в 6 месяцев. Простые процедуры продлят эксплуатационный период, повысят производительность, обеспечат эффективность использования.

Как обустроить самостоятельно камин с чугунной топкой?

Самым большим преимуществом таких устройств можно назвать возможность самостоятельно монтажа основания непосредственно на полу в помещении. Исключением являются только плавающие полы. Более того, вам не нужно будет думать о том, как устроить зольник или оборудовать камин качественной тягой, ведь это уже предусмотрено его конструкцией. То есть, сделать камин с чугунной топкой своими руками намного проще, чем обустроить обычный открытый кирпичный камин. Теперь остановимся подробно на каждом этапе.

Устройство основания под топку из чугуна

Существует целый ряд правил, которых необходимо придерживаться, выполняя обустройство основания для чугунной топки.

К ним можно отнести следующее:

В первую очередь необходимо правильно подобрать место для установки. Помещение должно быть большим, площадью не менее 20 квадратных метров.

Монтаж топки из чугуна

Неважно, из чего вы сделали основание под топку, сверху на него следует уложить слой теплоизоляции, например, лист кровельного железа или асбокартон. Затем происходит установка дымохода

Чтобы вмонтировать топку правильно, подложите на то место, где она будет устанавливаться, бруски, потом тщательно по месту ее выровняйте, осторожно уберите подкладки. Дымоход, выполненный в виде трубы или металлического рукава, устанавливается непосредственно в предназначенное для него отверстие, а потом выводится через кровлю и перекрытия наружу, при этом должны соблюдаться все правила пожарной безопасности

Внешняя отделка каминной топки

Если уже выполнена установка каминной топки своими руками, то остается только позаботиться о ее декоративной отделке

Необходимо изначально обратить внимание на то, какой материал был использован для монтажа:

• Если вы отдали предпочтение кирпичу, то продолжайте кладку, отступив от внешних стенок топки небольшое расстояние, оставив пару отверстий в ней для выхода горячего воздуха.
• Можно пойти по пути наименьшего сопротивления, тем самым облегчить конструкцию – оборудовать под обшивку каркас. Собрать его можно из металлических тонкостенных профилей или уголков, соединенных специальными саморезами.

Чем обшить чугунный камин, конечно, решать только вам — все зависит от ваших финансовых возможностей, имеющихся навыков в области строительства и количестве свободного времени. Покупные каминные печи сами по себе выглядят стильно, но, к сожалению, они не всегда вписываются в современные интерьеры. Если вы живете в обычном доме без модного ремонта, то можно обойтись простой печкой с подставкой, но тем, кого такое предложение не устраивает, лучше немного потратиться и красиво облицевать камин — например, кирпичом, плиткой, ГКЛ:

• Безусловно, облицовка каминной топки кирпичом своими руками является самым дешевыми вариантом, придется потратить совсем немного сил и времени.
• В случае использования гипсокартона для облицовки все зависит от вашей фантазии и желания — оформляйте камин, как захотите.

Варианты газоотвода

Удаление дыма зависит от топки для камина в сочетании с
накопительной системой газохода.
Существуют следующие версии:
Каминная топка с литым куполом. Рекомендуется для подключения к накопительной системе воздухопроводов с внутренним диаметром 180 мм.
Каминные топки с теплообменником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка с теплообменником 45°. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка где теплообменник с вертикальным выходом.
 Рекомендуется для подключения к накопительной системе воздухопроводов или для прямого подключения к дымоходу.
Каминная топка под подключение аккумулятивных колец. Рекомендована для подключения к накопительным кольцам с наружным диаметром 440 мм.
Каминная топка с чугунный дымосборником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка правосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.
Каминная топка левосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.

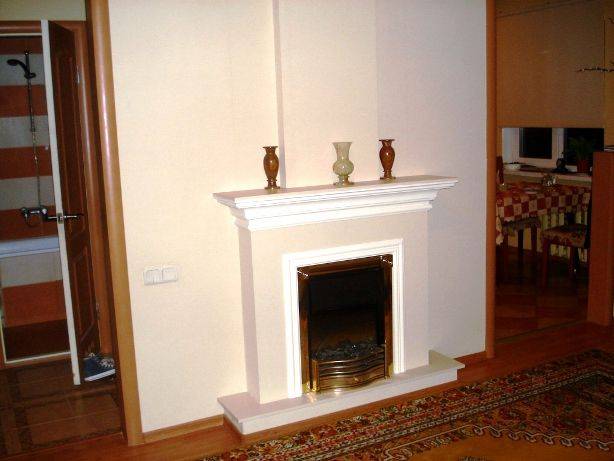

Этап 8. Декорирование электрокамина

Декорирование электрокамина

Вариантов есть несколько, поэтому каждый может выбрать себе то, что нравится больше всего. Ниже приведены возможные отделочные материалы.

1. ВД-краска. Для ее нанесения можно использовать как валик, так и кисть.
2. Для нанесения фактурной штукатурки потребуется шпатель.
3. Искусственный камень кладется на «жидкие гвозди» или специальный клей.

Как видим, установить камин в квартире своими руками можно, пусть он и будет всего лишь имитацией. Для этого потребуется минимальный набор инструментов и материалов, желание и полдня свободного времени.
