Инструкция по монтажу конька на металлочерепицу и выбор подходящего уплотнителя

Монтаж конька металлочерепицы

Кровля, покрытая металлочерепицей, включает в себя как основное покрытие, так и дополнительные элементы. Некоторые из них желательно устанавливать, но можно без них и обойтись. Другие,…

Если его выполнить неправильно, то кровля не сможет выполнять свою главную функцию – обеспечивать защиту крыши и всей постройки от негативного воздействия погодных и климатических условий.

Обустройство конька на металлочерепице

Немаловажным условием при укладке металлочерепицы является обеспечение хорошей вентиляции. Для того чтобы обеспечить нормальное вентилирование, нужно так построить основание крыши, чтобы обеспечить циркуляцию воздуха от карниза до конька.

Если вы уверены в том, что Ваше строение будет подвержено особой сырости, то позаботьтесь о более эффективной вентиляции крыши из металлочерепицы.

Небольшой совет: когда будете монтировать основание под металлочерепицу, не забудьте предусмотреть и оставить зазор (как минимум на 50 мм и более поднять обрешетку).

Эта мера обеспечит просвет для вентиляции между изоляционным материалом и нижней поверхностью кровли. Не пренебрегайте и установкой под коньком уплотнителя.

Так для чего же нужен конек + металлочерепица?

Именно он обеспечивает вентиляцию и выход воздуха из-под кровельного пространства с одной и той же стороны.

По сути, коньком называют верхнее ребро крыши, которое является также щипцовым горизонтальным пересечением скатов кровли.

Если рассматривать конек относительно улицы, то его угол наружный, составляет 180 градусов и более.

Это самая верхняя часть кровли, куда вводится зазор вентиляционный и, соответственно, через него осуществляется вентиляция всего подкровельного пространства.

Конек первый элемент кровли, который принимает на себя удар негативного воздействия погодных и климатических факторов, в том числе и порывов ветра.

Поэтому экономить на крепеже конька не советуем, а тем более заниматься самодеятельностью.

Только правильный монтаж позволит качественное крепление конька.

Основные виды конька

Сегодня кровельные магазины предлагают такие виды конька:

  1. Коньковую планку.
  2. Конек полукруглый.
  3. Врезной конек.
  4. Пересеченные коньки.

Коньковая планка (еще называют коньковый профиль) предназначена, для того чтобы закрыть места стыкования двух скатов на коньке (в верхней части кровли). Это не менее важная и декоративная функция.

Тем более, что современные производители производят конек идентичный по расцветке металлочерепицы. Поэтому данный элемент при кровле из металлочерепицы своими руками гармонично вписывается в ее общий вид.

Не забывайте: под коньковую планку нужно обязательно подложить специальный уплотнитель.

Монтаж уплотнителя под коньковую планку

Функция полукруглого конька идентична функции коньковой планки. Отличие только в более привлекательном внешнем виде.

Обычно компания-производитель металлочерепицы производит и конек разных расцветок и фактуры, в точном соответствии с металлочерепицей.

Приобретая все элементы кровли одного производителя, вы, как минимум, получите привлекательное кровельное покрытие. А как максимум – покрытие высокой функциональности и качества.

Врезные и пересеченные коньки применяют для обустройства крыш вальмового типа. Так, название «врезной» конек говорит о том, что данный элемент врезается в скат крыши, а его горизонтальный уровень всегда ниже, чем основной (у верхнего конька).

Ендова является совместным элементов врезного конька.

Врезной (ребровый конек)

Пересеченные коньки имеют пересечения, они расположены всегда горизонтально. Поэтому зачастую их путают с вальмами кровли.

Конек: комплектующие детали

Для тех, кто определился с выбором кровельного материала в пользу металлочерепицы, есть смысл покупать у одного продавца: металлочерепица + конек + комплектующие детали + крепежные элементы.

Монтаж комплектующих аксессуаров

Основные комплектующие конька:

  • вентиляционная коньковая планка,
  • держатель громоотвода,
  • лента вентиляционная,
  • коньковый уплотнитель,
  • герметик,
  • другие аэроэлементы.

Эти детали помогут как можно правильнее и надежнее уложить и закрепить конек на крыше, а также обеспечат его качественную функциональность и расширят возможности.

Тогда конек не только будет защищать стыки, но и обеспечит надежную вентиляцию.

Основные правила установки конька

Конек для металлочерепицы устанавливают после того, как все скатные поверхности кровли покрыты кровельным материалом.

Разновидности кровельного конька

Коньком в конструкции кровельной системы называют горизонтальный элемент, расположенный на верхнем стыке двух соседних скатов крыши. При этом он может быть частью стропильной системы, но также и в виде отдельного доборного элемента. Стоит иметь в виду, что подобная часть имеется далеко не на всех кровлях. Например, для крыш такого типа, как куполообразные, шатровые или луковичные кровельный конек не требуется, так как скаты в этом случае соединяются в единой верхней точке, а не по прямой линии

Также важно знать, что в зависимости от вида крыши может отличаться необходимое количество коньков. В частности, для двускатной кровли достаточно всего одного такого элемента, а для кровельных систем более сложной конструкции уже потребуется от двух и более изделий

Изготавливается конёк для металлочерепицы из того же материала, что и само кровельное покрытие. Это тонколистовой металл, покрытый слоем полимера. Стоит подбирать данный доборный элемент с характеристиками, идентичными основному настилу. Во многом именно конек обеспечивает кровлям из металлочерепицы подходящие условия эксплуатации, так как позволяет организовать полноценную вентиляцию, то есть через образующийся канал из подкровельного пространства выходит влажный воздух, но при этом уличная пыль, крупный мусор, осадки, насекомые попасть внутрь не могут. Современный строительный рынок предлагает большое разнообразие моделей конька, отличаемых по форме и функциональности. Наиболее популярными считаются следующие разновидности:

  • простой или угловой, то есть в форме открытого треугольника;
  • полукруглый;
  • рельефный;
  • конусный;
  • ребровой;
  • плоский или П-образный.

Каждая разновидность имеет свои особенности, поэтому прежде чем выбрать конкретный вариант, стоит подробно рассмотреть все виды кровельных коньков. Наиболее популярными являются такие виды, как треугольный, плоский и полукруглый.

Характеристики полукруглого конька

Особенность конька такого типа в том, что он отлично дополняет крышу из металлочерепицы, делая ее практически идентичной с кровлей, выполненной на основе натуральной черепицы. Конек полукруглый для металлочерепицы закрепляется в верхней точке, на месте соединения двух противоположных скатов. Чтобы предотвратить попадание мусора или осадков с торцовой части предусмотрены специальные заглушки. Наиболее часто изделие такого типа монтируют на вальмовые кровли, на которых места соединения скатов хорошо просматриваются с земли. То есть в данном случае конек является не просто соединительным и защитным элементов для скатов, но также выполняет декоративную функцию. Стандартная длина элемента равна 2 м. Выбирая такую продукцию, пользователи должны знать, что полукруглый конек металлочерепицы будет иметь большую стоимость, чем другие аналоги. Это связано с тем, что для его изготовления требуется больше металла, при этом сам конек считается наиболее прочным и надежным. Чтобы цвет конькового элемента соответствовал тону кровельного покрытия, рекомендуется заказывать планку вместе с металлочерепицей в одной фирме.

Плоский или П-образный конек

Может быть использован для кровельных систем самого разного типа. Стоимость его несколько меньше, чем полукруглого изделия, так как плоский или, как его еще называют, фигурный конек проще изготавливать и материала для него требуется меньше. Также стоит иметь в виду, что такой конек для металлочерепицы не оснащается заглушками, то есть в них нет необходимости.

Треугольный кровельный конек

Наиболее простой вариант конька, внешне выглядит, как ветровая планка для металлочерепицы, согнутая под углом 90 градусов. Стандартная высота каждой стороны составляет 160-200 мм, а длина варьируется от 1,6 до 2 м. Изделие отличается малой стоимостью, но при этом и низкой декоративностью. Чаще всего, монтируется на кровли простой конфигурации.

Как правило, при покупке коньковой планки, пользователи также приобретают и все необходимые комплектующие. В стандартный комплект входят крепежные элементы, уплотнительные шайбы, заглушки и так далее, конкретный набор может отличаться в зависимости от вида конька. В том случае, если производитель не предоставляет конек и крепежи в одном комплекте, необходимо подбирать детали того типа, что кровельное покрытие и сам конек. Однако, помимо перечисленных комплектующих, также стоит позаботиться о приобретении такой продукции, как уплотнитель

О том, как крепить конек на металлочерепицу следует поговорить более детально и, прежде всего, важно разобраться, какие бывают уплотнили и как их выбирать

Другие уплотнители

Строители применяют и другие конструкции уплотнителей металлочерепицы, которые по существу уплотнителями не являются. Например, коньковая лента. Кроме того, ее называют аэроэлементом конька. Тканая середина удобно устраивается на коньковом брусе, не препятствуя воздухообмену, а гофрированные полосы с клеем по краям плавно обтекают волновую поверхность металлочерепицы, пресекая проникновение влаги. Еще один материал, применяемый в качестве уплотнителя – монтажная пена или пенополиуретановый герметик. Как правило, она обладает хорошей адгезией к большинству материалов, в том числе к металлу. Зимние герметики термоустойчивы: от -40 до +90оС. Однако, с пеной крайне трудно создать аккуратный стык. Приходится убирать излишки и красить поверхность пены. Также затрудняется вентиляция подкровельного пространства. Поэтому не существует профессионально разработанной технологии использования этого материала для монтажа кровли. Строители предпочитают разные виды уплотнителей, но они все сходятся в одном мнении: он должен быть обязательно, так как увеличивает срок службы крыши на многие годы. Смотрите видео по теме:

https://youtube.com/watch?v=UsQoScXVMuc

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

При монтаже конька используют уплотнители

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Универсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Саморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Профили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Полукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы

Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Конёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

Последовательность установки


Для того чтобы установить конек, понадобится высокая лестница и несколько помощников, так как выполнить монтаж самостоятельно довольно сложно. Далее нужно убедиться, что расхождение скатов не превышает 1-2 см, иначе устанавливать конек будет проблематично.

При установке уплотнителя не стоит сильно плотно утрамбовывать материал, так как циркуляция воздуха все же должна сохраняться. Достаточно небольшого слоя, ведь зазор все равно будет закрываться полками.

Начинать укладку следует с одной стороны конькового ребра. В процессе укладки помощник должен контролировать, ровно ли лежит полка с другой стороны. После того как вы убедитесь, что конек лежит правильно, его можно зафиксировать при помощи саморезов.

Далее возьмите леску и натяните по нижнему краю полок. По ней вы будете ориентироваться в процессе укладки следующих элементов.

Следующая часть конька должна идти внахлест в 5-7 см, при этом не забывайте выравнивать его по леске. Когда элемент конька установлен, его нужно закрепить с помощью шуруповерта.

После того как все коньковое пространство будет закрыто, необходимо установить заглушки, чтобы придать завершенный вид.

Формы коньковой планки

Для крыш из профлиста могут использоваться коньки:

  • треугольные (простые плоские);
  • п-образные (фигурные);
  • круглые (полукруглые).

Треугольная планка – самая простая деталь, выглядит, как обычный металлический уголок с завальцованными краями.

П-образный (фигурный) конек в сечении образует более сложную фигуру со сгибом на  вершине в виде буквы П. Этот сгиб создает П-образный вентиляционный «карман», который способствует проветриванию конька с торцов. Фигурный конек выглядит на профнастиле более интересно, но требует большего расхода металла. Поэтому и стоимость его несколько выше.

Круглые коньки – самые декоративные, используются для волнового профнастила. По виду они напоминают полукруглый желоб с боковыми полочками для крепления. Требуют использования боковых заглушек полукруглой или конусной формы, в которых предусмотрены отверстия для вентиляции. Круглые коньки образуют самый большой вентиляционный «карман», по сравнению с планками прямой формы. Но и стоимость их самая высокая, в том числе и из-за необходимости использовать заглушки.

Как правило, длина конькового элемента составляет 2-3 м. При монтаже их собирают методом перехлеста по всей линии конькового ребра. Ширина полки коньковых планок 100-300 мм. Наиболее практичная ширина – 150-200 мм, она позволяет защитить уязвимую часть большинства кровель от внешних факторов.

Более узкие планки хорошо смотрятся на небольших крышах, но их функциональность, к сожалению,  может находиться на низком уровне. Те же планки, ширина полок которых доходит до 300 мм, как правило, выглядят слишком массивно. По этой причине они находят свое применение на габаритных крышах, покрытых профнастилом с высокой гофрой.

Торцевая (ветровая) планка

Торцевая планка для кровли из металлочерепицы выполняет 3 основные функции:

  1. Защита деревянных элементов стропильной системы (стропильных ног, обрешётки), расположенных на торце крыши, от попадания влаги (дождя).
  2. Защита стропильной системы и кровельного пирога от ветровой нагрузки. Эта особенность дала торцевой планке второе название – планка ветровая.
  3. Декоративное оформление торца крыши.

Длина кровельной ветровой планки – 2 м, виды и поперечные размеры металлической торцевой планки у разных производителей различны (пример см. на рисунке 6).



Рисунок 6 – Виды и размеры торцевой (ветровой) планки для крыши из металлочерепицы

Как закрепить конек на крыше

Последняя редакция: 12.05.2017

Возведение любого здания предполагает сооружение крыши, в конструкции которой есть важный элемент — кровельный конёк. Его монтаж завершает всё строительство. Конёк располагается в самой верхней точке строения и представляет собой горизонтальное ребро, образуемое на стыке кровельных скатов. Этот элемент предотвращает проникновение внутрь атмосферных осадков и обеспечивает необходимую вентиляцию пространства под крышей. Как правильно закрепить конек будет рассказано в этой статье.

Такой конструктив является составляющей двускатных и более сложных типов кровель. Конёк присутствует, например, на ломаных крышах, имеющих четыре ската. Кровля может иметь и неправильную форму с несколькими скатами и смещенными коньками.

Разновидности

Коньковые планки, применяемые при устройстве кровли, могут быть нескольких разновидностей, в зависимости от их формы и материала изготовления. Современный строительный рынок предлагает широкое разнообразие таких конструкционных элементов.

Коньковый комплект можно подобрать или изготовить для любого кровельного покрытия:

  • оцинкованной или/и окрашенной стали,
  • керамического состава,
  • битумного материала,
  • асбестоцементных изделий,
  • пластика.

Обычно коньковый профиль подбирается из того же материала, что и сама кровля. Крыша, в этом случае, выглядит гармонично и эстетично. Формы конька могут быть самые разные, это зависит от архитектурной стилистики здания.

Особенности монтажа

При монтаже покрытия обязательно оставляется достаточное расстояние между слоями кровельного “пирога”, обеспечивающее свободный доступа воздуха. Технологически оправданной будет установка системы конькового аэратора, оснащенная защитной сеткой от насекомых.

Для кровли из шифера или керамической черепицы определяется высота установки кровельного конька. Под него монтируется дополнительная третья опора, значительно продлевающая срок службы этой части конструкции. Ее высота равняется измеренному расстоянию от сопряжения стропил до внутренней части коньковой планки. В соответствии с полученными замерами вырезается доска, равная этой ширине, и крепится к стропилам крыши.

Коньковый профиль устанавливается после завершения монтажа кровельного покрытия в таком порядке.

  1. На верхнем стыке скатов установливается специальный опорный брус сечением 70×90 мм. После его фиксации к стропильным парам, на них с обеих сторон крепятся по два обрешёточных бруса. Можно облегчить процесс, присоединив к опорному брусу специальные скобы и подвесив на них ходовые мостики, предназначенные для этих целей.
  2. К хорошо зафиксированному опорному брусу, верхнюю грань которого закругляют для более плотного прилегания и обрабатывают специальными защитными составами, монтируется коньковая планка.
  3. Для кровли из профнастила или металлочерепицы, коньковые элементы крепятся непосредственно на опорный брус. В качестве крепежа лучше использовать саморезы с гидроизолирующей прокладкой. Перекрытие коньковых профилей, уложенных на смежные скаты, делается с их перехлёстом (см. рис.). Конёк, если это предусмотрено конструкцией, укладывается поверх вспомогательных деталей и системы аэратора.

Как закрепить конек на крыше Узнайте, как закрепить конек на крыше. В этой статье рассмотрены технологии монтажа конька на разные типы кровель.

Установка конька на металлочерепицу инструкция

При покупке конька учитывайте, что его детали монтируются с нахлестом в 50 мм. Перед началом монтажных работ необходимо закрепить трап для удобства перемещения вдоль верхнего ребра кровли. Вот, что вам понадобится для выполнения работ:

— электродрель с насадкой для ввинчивания саморезов или шуруповерт.

Хорошо, если у вас будут помощники (оптимальное количество – два человека). Делать такую работу в одиночку непросто – много сил отнимает перемещение вдоль конька.

Монтаж конька осуществляют в такой последовательности

1. Убедитесь, что скаты крыши пересекаются по прямой линии. Максимально допустимое отклонение – 20 мм. Более существенные дефекты необходимо выправить.

2. В коньковые пазы уложите тонкий слой стекловаты (слишком толстая прослойка ухудшит циркуляцию воздуха). По желанию заказчика конек может комплектоваться заводскими уплотнительными деталями. В зависимости от материала они могут быть:

  • саморасширяющимися (пенополиуретан, пропитанный акрилом или другим полимером);
  • профильными (специальный вид вспененного полиэтилена);
  • универсальными (полиуретановая пенка). Эти детали отличаются надежностью и удобством монтажа, но стоят они гораздо дороже, чем стекловата.

3. Находясь на трапе, попросите ваших помощников подать вам два противоположных коньковых уголка.

4. Уложите металлочерепицу-конек на наружную кромку конька крыши так, чтобы он был вровень с крайними листами покрытия. Следите при этом, чтобы вертикальный зазор не был слишком широким и смотрелся пропорционально. Один из помощников на противоположной стороне крыши должен наблюдать за тем, чтобы внутренний край доборного элемента устанавливался без перекосов и не съезжал.

5. Если детали уложены правильно – прикрутите внешний край конька к кровле.

6. Аналогичным способом смонтируйте следующий элемент.

7. Концы шнура закрепите на нулевой точке (ребре) коньков любым удобным способом.

8. По линии шнура выровняйте и закрепите внутренние стороны коньковых уголков.

9. Таким же образом, ориентируясь на линию шнура, необходимо установить оставшиеся детали.

Общие указания по креплению

1. Саморезы необходимо вкручивать с таким шагом, чтобы уголки не издавали хлопающих звуков. Иначе в ветреную погоду конек будет вести себя слишком шумно.

2. Саморезы ввинчивают в гребень волны металлочерепицы. При этом необходимо использовать уплотняющие прокладки, которые поставляются в комплекте с деталями конька.

3. Закрепив последнюю деталь, попросите вашего помощника с противоположной стороны удостовериться визуально, что все коньковые детали уложены и зафиксированы правильно.

Как видно, работы по монтажу конька не отличаются большой сложностью. Залог вашего успеха – внимательность, точность и аккуратность. В этом случае металлочерепичная крыша прослужит вам очень долго без протечек и ремонта.

Основные типы кровельных коньков ↑

Металлочерепица внешне напоминает керамическую черепицу, хотя для ее изготовления используется листовая профилированная сталь, на которую наносится полимерный слой. Высота волны равна примерно 25 мм. На стыках кровельных скатов устанавливают коньковую планку. Современный конек для кровли может иметь разную форму.

  • Полукруглый. Его устанавливают, когда нужно оформить ребро, расположенное на стыках в верхней части скатов. Как правило, конек полукруглый для металлочерепицы обортован внутрь с обеих сторон приблизительно на 1,5 см. С торцов его закрывают особыми заглушками, придающими конструкции завершенный вид.
  • Прямой. Его используют для разных вариантов скатных крыш. Конструкционный элемент этого типа стоит немного меньше, нежели полукруглый аналог. К тому же здесь нет никакой необходимости в заглушках. Правда, по своему внешнему виду они немного уступают описанному выше типу;
  • Декоративный. Это узкий вариант коньковой конструкции, который имеет скорее эстетическое назначение, чем просто функциональное. Под такой коньковый элемент проще попадает атмосферная влага и пыль, особенно при сильном ветре.

На заметку
Подобный вариант больше подходит для оформления небольших скатов, к примеру, шатровых крыш или шпилей и беседок. Широкие детали будут смотреться на них чересчур массивно.

T – или Y -образный. Имеет изогнутую форму с прямым или щипцовым концом. Их используют для скрепления кровельных конструкций, установленных в местах примыкания соседних скатов.

Формирование конькового ребра

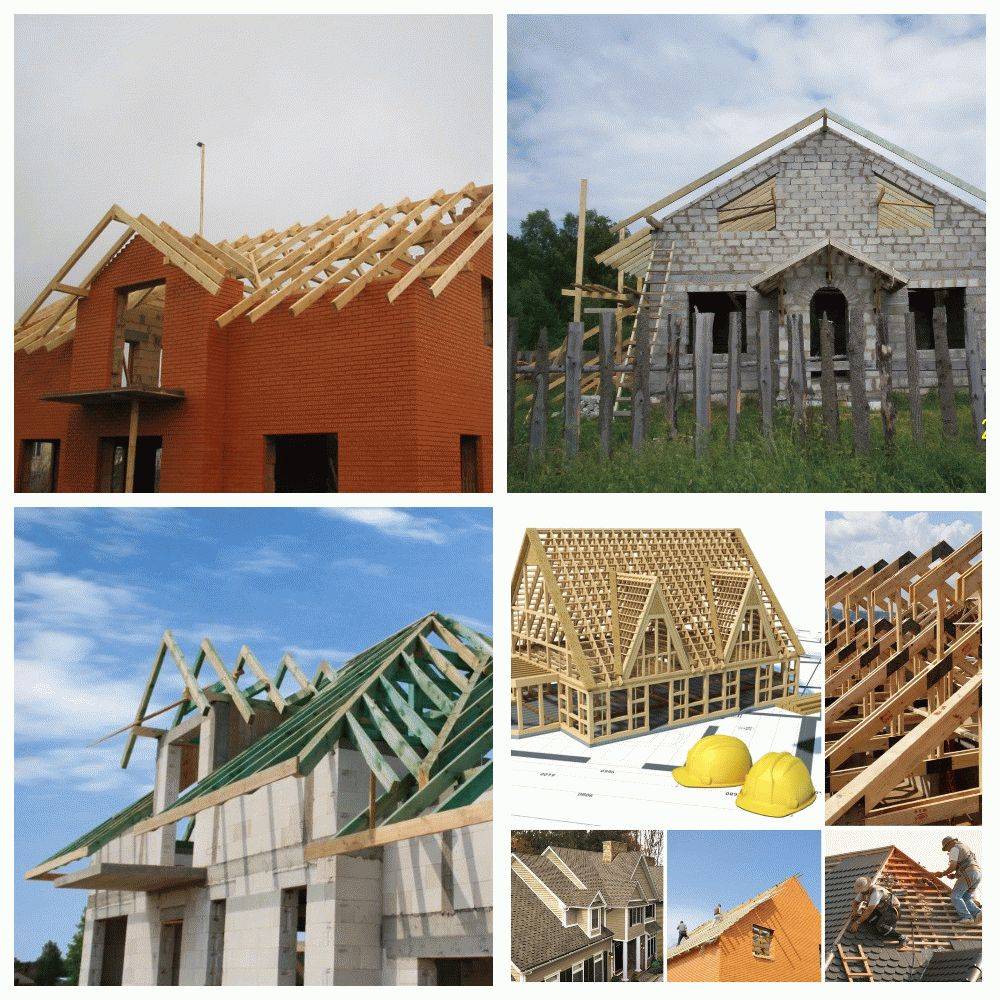

Коньковое ребро образуется при сопряжении стропильных ног соседних скатов. Оно представляет собой линию, проходящую по верхним точкам сопряжения.

Для соединения стропил в коньке используют несколько способов:

  • Встык – когда стропильные ноги в месте соединения срезают под углом, соответствующем углу наклона скатов. При сопряжении место стыка сбивают гвоздями и дополнительно соединяют накладками – деревянными или металлическими.
  • Внахлест – верхние части стропил накладывают друг на друга и сшивают гвоздями, болтами или шпильками.
  • Врубка «вполдерева» – на краях стопил (в местах сопряжения) выпиливают выемки на половину толщины бруса. Затем эти выемки накладывают друг на друга и соединяют любым сквозным соединением, например, болтом, пропущенным сквозь обе стропильные ноги.

В комплексе с другими креплениями может быть применен метод врубки в коньковый прогон. На стропилах делают вырезы, благодаря которым они «надеваются» на коньковый брус. Между собой стропила в этом случае могут закрепляться внахлест, встык с накладками или «вполдерева».

Коньковый прогон также может использоваться как опора для стропил, без обязательной врубки.

После установки стропил конек формируется в соответствии со структурой кровельного пирога. Для профнастила последовательность слоев, как правило, такая: стропильная система, гидроизоляция, обрешетка, коньковая планка.

Эксплуатация и отделка конька на крыше дома

При обустройстве кровли и монтаже конька часто используется уплотнитель, представляющий собой полимерную ленту с самоклеящимся слоем. Этот материал позволяет исключить такие последствия, как попадание снега, пыли или влаги под внешний кровельный слой. Приобрести уплотнитель можно в магазинах строительных товаров, а производители выпускают различные варианты таких лент.

Уплотнители имеют разнообразные формы, что делает выбор легким

Правильное сооружение конька является залогом хорошей защиты конструкции кровли от деформации, гниения. После окончания строительных работ конёк можно украсить, дополнив дизайн здания. Для этого используют следующие решения:

  • украшение конька резными деталями оптимально для деревянной кровли. На металлической можно использовать кованные элементы, которые крепятся саморезами к торцам конька или вдоль ребра;
  • фигуры из дерева или металла могут украшать конёк с торца. Элементы не должны быть слишком тяжёлыми, а их крепление осуществляется саморезами к стропильной системе через кровельное покрытие;
  • кованый флюгер в виде оригинальных фигур — эффективное решение. Элемент фиксируется на специальной стойке, закреплённой саморезами.

Монтаж конька крыши

Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.

Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.

Монтаж прямого конька

Установка прямого конька производится в следующем порядке:

Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон. Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком. Выбор материала для этого зависит от вида кровельного покрытия. Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия

А это немаловажно для экстерьера здания. Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями

Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями

Круглая коньковая планка

Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:

  1. Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
  2. Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
  3. Торцы коньков закрываются заглушками.
  4. Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.

При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть

Прямоугольный (П-образный) конёк

Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.

Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов

Виды металлических коньков

В строительстве применяются полукруглые, прямоугольные, узкие декоративные и фигурные коньковые планки. Их используют в зависимости от конфигурации крыши и функций, исполняемых зданием.

Полукруглые коньки для металлочерепицы крепятся в точке стыковки двускатных и четырехскатных крыш. Если здание расположено в местности, где часто дует ветер и меняется погода, их торцы необходимо закрывать специальными накладками или заглушками. В противном случае внутрь конструкции попадет влага и мусор, что приведет к порче кровли.

Прямоугольные элементы применяются для крыш любого размера и конфигурации. Они стоят дешевле, чем простые полукруглые коньки, и не требуют дополнительных заглушек. Также их можно подбирать под цвет крыши, что позитивно влияет на эстетическое восприятие жилища.

Декоративные коньки предназначены для украшения здания и слабо приспособлены для защиты от вредных температурных воздействий. Чаще всего узкие коньки ставят на шпилях, крышах шатров или отдельных беседок.

Заключение

Закономерным является вопрос о том, много ли воды может попасть в пространство под кровлей, ведь укрывной материал заходит под конек на 5 см или больше, тогда как скаты являются наклонными. Если ветра нет, то влага не попадет, а вот если он очень сильный, то вода будет загнана внутрь. Дождевая вода будет попадать под кровлю, что касается и снега зимой, который загоняется даже в самые маленькие щели.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
