Пошаговая инструкция по возведению незаглубленного столбчатого фундамента своими руками

Когда стоит использовать такой тип основания?

Пока сила сопротивления грунта больше веса гаража, сооружение находится в состоянии стабильности. Если ситуация складывается наоборот, то строение начнёт оседать.

Этот процесс происходит неравномерно, и стены начнут растрескиваться вплоть до полного разрушения.

Также пагубно сказывается на конструкциях гаража морозное пучение грунтов. В этом случае замёрзшая почва начинает выдавливать фундамент вверх и в результате неравномерного воздействия распирающих сил, стены гаража тоже могут потерять свою целостность и несущую способность.

Достоинства ЛФ

Опорная лента здания обладает многими преимуществами перед другими видами фундаментных оснований такими, как:

  • фундамент способен сохранять свою несущую способность и целостность на протяжении 2-х веков;
  • ЛФ образует прочное основание, которое выдерживает большие нагрузки. Это позволяет строить гаражи не только из газобетона, но из кирпича, тяжёлых блоков с применением конструкций из металла;
  • фундамент в виде ленты возводят практически на любых грунтовых оснований. Исключение составляют болотистые и пучинистые почвы глубокого залегания;
  • несмотря на высокую себестоимость 1 м3 монолитного железобетона, ленточный фундамент выгодно возводить из-за малых объёмов расхода материалов на гаражный бокс;
  • в отличие от точечных опор (столбчатые и винтовые фундаменты) ЛФ позволяет устроить подвальные помещения или смотровые ямы.

Гаражный бокс из газоблоков:

Как сделать мелкозаглубленное основание?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

  • легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
  • бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

  1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
  2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
  3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
  4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
  5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
  6. После застывания состава проделываются отверстия с применением спецтехники.
  7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
  8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
  9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
  10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.

Причины разрушения

Столбчатые фундаменты возводят для домов, имеющих небольшой вес. Это в основном каркасно-щитовые дома и срубы.

Разрушение такого основания может быть вызвано целым рядом причин:

  • использование некачественных материалов с недолгим сроком службы;
  • неправильный расчёт несущей способности грунта и фундамента на стадии проектирования;
  • отсутствие гидроизоляции столбов;
  • увеличение нагрузки на фундамент в результате перепланировки внутридомовых конструкций;
  • подошвы фундаментов оказались в зоне пучинистого грунта;
  • подъём уровня грунтовых вод;
  • неправильно установленная система водоотведения.

Разновидности

Столбчатые конструкции различаются по нескольким основным параметрам.

По форме опор

Бывают опоры круглого и прямоугольного сечения

При использовании в качестве несъемной опалубки труб получаются круглые столбы.

Монолитные бетонные опоры могут быть квадратными или круглыми в зависимости от проекта, их форма определяется видом опалубки.

По типу материала

Столбы для фундамента сооружают из кирпича, строительных блоков и труб. Кроме этого они бывают монолитными бетонными и деревянными.

Из кирпича

Полнотелый керамический или силикатный кирпич подходит для возведения опор на участке с плотным грунтом и низким залеганием подземных вод. Отличается долговечностью и прочностью.

Кирпичные столбы выкладываются на цементный раствор. В кладке часто оставляют внутренний колодец, который заливают бетоном или цементом. Подробнее читайте тут.

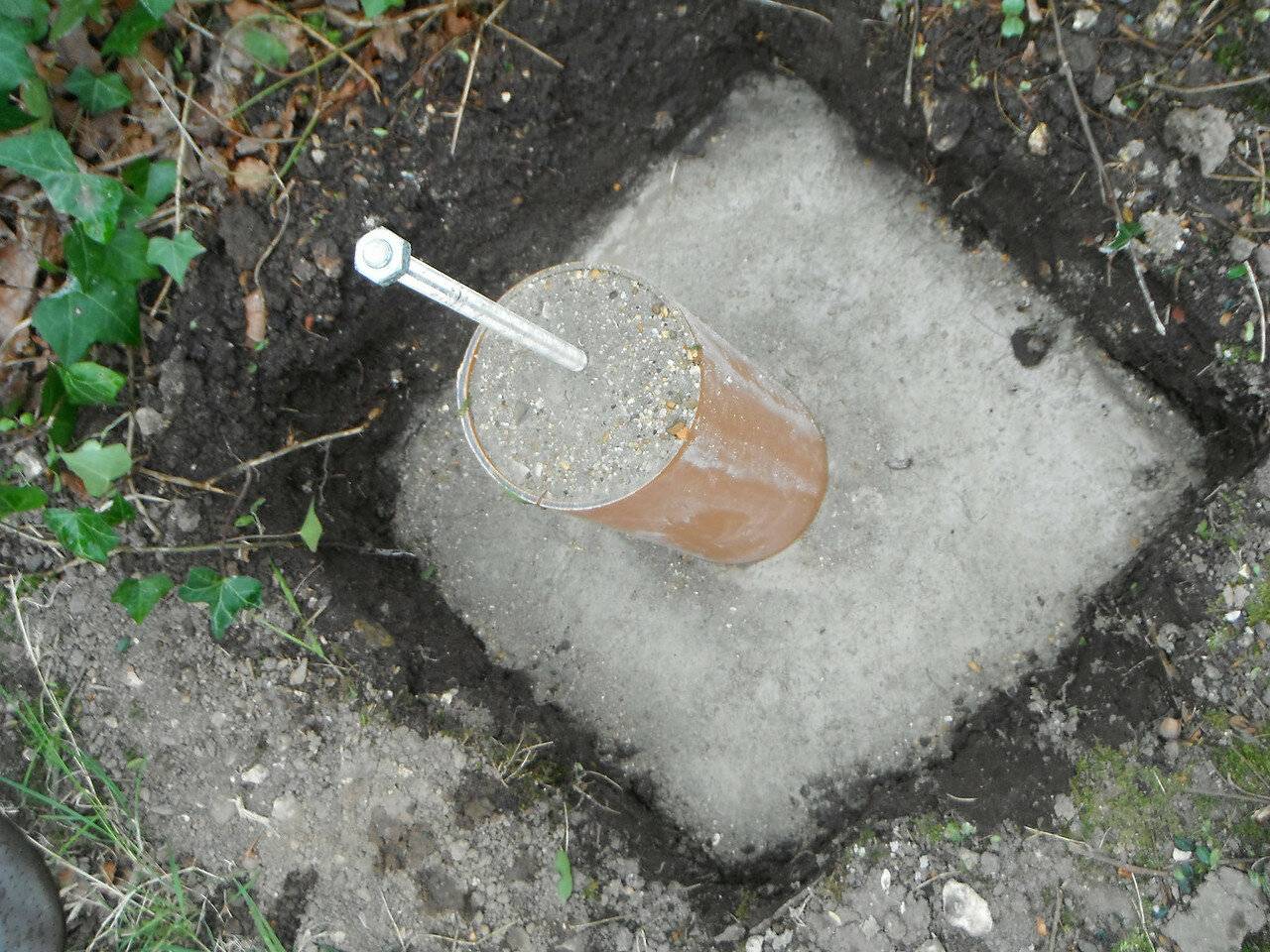

Из пластиковых и других труб

Стальные, асбестовые и пластиковые трубы являются несъемной опалубкой для армированной бетонной трубы. Труба устанавливается в скважину на песчаную подушку. В нее помещается арматурный каркас, после этого труба заливается бетоном.

О возведении столбчатого фундамента из пластиковых труб расскажет эта статья, из асбестовых, железных, ПВХ — эта.

Из бетонных блоков

Бетонные блоки используются как материал для наборных столбов. Часто применяются блоки размером 20*20*40. Их укладывают по 2 в ряд.

Подробности — в этой и этой статьях.

По глубине заложения

Насколько столбы должны быть вкопаны ниже уровня земли, определяет проектировщик. При этом учитывается ряд факторов – качество грунта, климатические особенности местности, вес будущей постройки.

Мелкозаглубленнй

предполагает заглубление столбов всего на 40-50 см

На крупнообломочной или скальной почве с таким фундаментом строятся достаточно габаритные деревянные постройки.

На обычном грунте со слабой пучинистостью мелокзаглубленные фундаменты применяются для строительства легких щитовых и деревянных зданий. Подробнее можно узнать тут.

Незаглубленный

Тип основания с установленными на поверхности земли столбами. Иногда столбы погружают в грунт на 10—15 см. Подходит для возведения негабаритных построек на крупнокаменном или скальном основании, а также для легких хозпостроек на непучинистом грунте.

О возведении незаглубленного СФ читайте тут.

Заглубленный

Чаще всего применяется заглубленный вариант столбчатого фундамента. В этом случае столбы вкапывают на глубину ниже глубины промерзания почвы. Применяется при строительстве жилых домов из легких материалов.

Заглубленные опоры должны быть установлены с особой тщательностью. Если опорная система будет неправильно рассчитана или некачественно построена, то столбы начнут неравномерно проседать. В результате их придется выравнивать и укреплять, а это достаточно дорого и трудоемко.

По способу возведения

Столбы могут быть сооружены путем сборки, заливки или установки готовой монолитной конструкции.

Сборный

При сооружении сборных столбов особое внимание уделяется цементному составу. От его качества зависит надежность и долговечность опор

Монолитный

Монолитные столбы получают путем заполнения предварительно подготовленных скважин бетоном. Для повышения прочности используется армирование. Можно привезти на площадку уже готовые монолитные армированные столбы и установить их в скважины.

Подробнее читайте здесь.

Столбчато-ленточный

Вариант, совмещающий столбчатую и ленточную технологию

После этого по линии ленты в местах повышенной нагрузки прокапывают ямы для опорных столбов. Далее устанавливаются столбы, и их верхушки связываются ленточной частью конструкции.

Более подробно расскажет эта статья.

По наличию ростверка

Ростверк – это конструкция, соединяющая все столбы фундамента в единое целое, благодаря чему обеспечивается равномерное распределение нагрузки от дома на столбы.

При помощи ростверка основанию здания придается повышенная прочность. Кроме того, создается защита от смещения столбов по горизонтали.

Ростверк может быть:

  • высоким;
  • повышенным;
  • заглубленным.

Высокий ростверк устанавливается на уровне более 15 см над землей. В этом случае исключается воздействие на него пучинистости грунта. Повышенный ростверк располагается на уровне от 0 до 10 см над землей. Существует еще заглубленный ростверк – частично погруженный в грунт.

Легкие постройки на устойчивых непучинистых грунтах можно строить без ростверка. В этом случае каждая опора накрывается оголовком. Связываются столбы черновым полом дома.

Подробнее читайте здесь.

Заливка опорно-столбчатого фундамента своими руками

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка поляПервым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.Разметка столбов под домКогда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Удаление грунта для заливки столбовПосле всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.Армирование опорно-столбчатого фундаментаАрмируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.Этап заливки бетона своими рукамиЗаливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Особенности технологии

Вариант возведения фундамента с применением бетонных блоков имеет определённые преимущества:

  1. Один из дешёвых вариантов, так как стоимость одного блока в среднем составляет 50 руб. за единицу. При самых простых подсчётах закладка десяти опор потянет затраты на материал не больше 3000 руб.
  2. Сроки осуществления работ довольно малы. При благоприятных обстоятельствах работы могут быть выполнены за 1 – 2 дня.
  3. Существенные преимущества в технологии укладки. Она схожа со способом кладки кирпича. Ответственным моментом является лишь правильно соблюдённая геометрия и уровень опор в горизонтальном направлении.

Проект столбчатого фундамента из блоковИсточник pesthouse.ru

Найти более простой вариант фундамента под лёгкие постройки довольно сложно.

Выбираем глубину и ширину

Глубина погружения ленты определяется уровнем промерзания почвы. Это табличное значение, различающееся в зависимости от географического расположения региона. Отыскать нужные данные можно в таблицах СНиП. Ширина ленты рассчитывается исходя из ожидаемой нагрузки.

При этом, нередко возникает ситуация, когда расчетная ширина оказывается меньше толщины несущих стен. По правилам ширина фундамента должна превышать толщину стен на 100 мм, поэтому расчетное значение увеличивают.

ВАЖНО!
Расчет фундамента — сложная и ответственная задача, которую настоятельно не рекомендуется выполнять без необходимой подготовки. Появление ошибок неизбежно, а последствия от них могут оказаться катастрофическими.. Выбор марки бетона обусловлен величиной нагрузок на основание и несущей способностью грунта

Наиболее распространены марки бетона М200 (для легких построек), М250-М300 (средние и тяжелые здания), М250 (массивные многоэтажные дома)

Выбор марки бетона обусловлен величиной нагрузок на основание и несущей способностью грунта. Наиболее распространены марки бетона М200 (для легких построек), М250-М300 (средние и тяжелые здания), М250 (массивные многоэтажные дома).

Применение более тяжелых марок бетона — М 400 или М500 характерно для зданий до 20 этажей или ответственных массивных сооружений с высоким уровнем нагрузок на основание.

В качестве арматуры используются металлические оребренные стержни толщиной 12-16 мм (рабочие) и гладкие вспомогательные прутки меньшей толщины, служащие для поддержки рабочих стержней до момента заливки бетона.

Конструктивные особенности

Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.

Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.

Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:

  1. рыхлом;
  2. подвижном;
  3. рельефном;
  4. пучинистом.

Преимущества:

  • простота в выполнении;
  • минимум земельных работ;
  • возможность строить дома на участках с сильно выраженным рельефом;
  • высокая теплоизоляция за счет отдаления пола здания от почвы;
  • повышенная устойчивость и прочность конструкции;
  • такой фундамент обеспечивает защиту от повреждения здания при подвижках грунта и вибрационных воздействиях.

Недостатки:

  • при данном варианте фундамента невозможно построить дом с подвалом;
  • сложность проектирования (нужно заказывать проект).

Столбчатый фундамент на пучинистых грунтах своими руками

Для возведения такого фундамента могут потребоваться следующие материалы и инструменты:

  • железобетонные столбы;
  • бетонная смесь;
  • металлические трубы;
  • лопата;
  • гидроизоляционные материалы;
  • песок, щебень;
  • буровая установка и т.д.

Схема мелкозаглубленного экономичного ленточного фундамента для пучинистых грунтов (глины и суглинки).

Столбчатое основание может стать отличным решением при строительстве малоэтажных зданий в условиях пучинистых грунтов. Правильный столбчатый фундамент должен устраиваться ниже уровня промерзания. Этот способ позволяет экономить большую сумму денег. Во избежание напряжения касательно действующего на опорные столбы следует выбирать столбы из железобетона. Столбчатые основания, выполненные с применением железобетона, являются отличным решением для закладки фундамента в грунте, характеризующемся пучинистыми явлениями. Такая технология удобна и обладает высокой технологичностью, поэтому их можно возводить в заболоченных, сырых областях и грунтах с высоким уровнем залегания грунтовых вод.

На этих почвах столбчатый фундамент может иметь такой тип конструкции, в которой к опорному каркасу крепко привязывается анкерная площадка, которая служит опорой для постройки. В качестве несущих столбов такого фундамента могут использоваться следующие изделия: железобетонные столбы, асбоцементные трубы с армированными внутренними стенками, металлические трубы, укрепленные изнутри цементно-песчаным раствором, а снаружи – эпоксидной смолой. Арматурой может служить проволока диаметром 6-12 мм, металлические стержни или части водопроводных и газопроводных труб. Бетонная смесь должна готовиться только на основе цемента высокой марки. В качестве заполнителя подходят щебень или песок. Чем жестче бетон, тем прочнее будет конструкция.

https://youtube.com/watch?v=hI8oietMmho

Подушка под фундамент

Песчаная подушка служит для обеспечения ровной опорной площадки для приема веса ленты. Второй функцией слоя засыпки является отвод влаги от ленты. Вода, которая просочилась сверху (дождевые стоки, талые воды, почвенные воды из близлежащих к поверхности водоносных слоев с сезонной подпиткой) легко проходит сквозь слой песка и мелкого щебня, опускаясь на дно траншеи.

Там она впитывается в грунт или отводится по системе дренажных труб. Второй вариант надежнее, так как поверхность грунта понемногу заиливается и перестает впитывать влагу, что вызывает накопление и понемногу создает опасность намокания бетонной ленты.

Возможность отвода влаги по дренажной системе устраняет опасность, обеспечивая нормальный режим работы основания.

Слои засыпки обычно состоят из 20 см песка и 20 см щебня с верхним выравнивающим слоем песка 5 см. Каждый из них тщательно трамбуется механическим способом. На практике качество уплотнения оценивают, пройдясь по засыпке.

При нормальном уплотнении следов от обуви не остается.

Отмостка незаглубленного ленточного фундамента

Отмостка НЗЛФ защищает основание от осадков и пучения почвы зимой. Ширина отмостки зависит от размера карниза крыши и составляет на 20-30 см больше чем навес кровли. В среднем для частного дома ширина отмостки назначается в пределах 30-70 см. Широкая отмостка часто используется как тротуарная дорожка возле дома. Конструкция отмостки предусматривает определенный уклон — 3-8 сантиметров на 1-1,5 м.

Технология устройства отмостки для НЗЛФ следующая:

  1. По всей площади будущей отмостки вынимается грунт чуть ниже глубины заложения ленты фундамента — на 30 см.
  2. Монтируется опалубка, на дно которой засыпается смесь песка и щебня слоем 10 см, а затем трамбуется.
  3. Укладывается гидро- и теплоизоляция — геотекстиль или рубероид и жесткие плиты пеноплекса.
  4. Сверху теплоизоляции монтируется армирующая сетка.
  5. Производится бетонирование и финишная декоративная отделка.

В качестве финишной отделки может использоваться плитка, булыжник и пр. Независимо от того будет ли наносится отделка или ею будет являться бетонный слой, в отмостке необходимо сделать деформационные швы каждые 2 м. Швы представляют собой зазоры шириной 1-1,5 см, в которые закладываются пропитанные битумом шнуры. Деформационные швы защитят отмостку от растрескивания.

Если под незаглубленным фундаментом и отмосткой располагается дренаж, то вода от отмостки будет отводиться в магистральную дрену, а затем в специально отведенное место. При отсутствии дренажа в конце отмостки необходимо установить вотодоотводный лоток, который по сути будет являться частью ливневой и водосточной системы дома.

Технические параметры материалов

При изготовлении столбчатых фундаментов немаловажное значение имеют свойства строительных материалов и компонентов, а также правильность их использования

Таблица прочности бетона

Щебень (размолотые и отсеянные до нужной фракции отходы карьерного производства камня) должен быть с однородной структурой, цветом и плотностью. Это относится ко всем видам. Допускается использование гравия — морской или речной окатанной гальки.

Самый лучший кварцевый песок для бетона — это промытый морской или речной.

Металлические изделия — арматура, металлопрокат, не должны иметь следов коррозии, искривлений геометрических размеров и других видов дефектов. Перед употреблением они должны пройти агтикоррозионную обработку.

Расчет проекта

Никакое строительство не может быть начато без проекта, включающего в себя такие разделы:

  • изыскательский;
  • архитектурно-планировочный;
  • конструктивно-строительный;
  • инженерно-коммуникационный;
  • экономический;
  • строительно-организовочный;
  • набор исполнительно-разрешительной документации.

Заказывать все эти части самостоятельно, а потом собирать их в единый документ, дающий право на начало строительства, вряд ли представляется целесообразным.

План столбчатого фундамента

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Хорошо, если эта организация в своем составе имеет производственные бригады, непосредственно занимающиеся строительством на площадке. Тогда при наличии существенной скидки владельцу участка останется заказать работу «под ключ» и спокойно дожидаться когда его в соответствии со сроками заключенного договора призовут принимать готовый дом.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

  • Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
  • Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
  • Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

  • бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
  • красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
  • комбинация бетона и бутового камня;
  • монолитный железобетон;
  • блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
  • древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Этапы работ по строительству фундамента

Столбчатый фундамент достаточно прост в исполнении. Имея базовые строительные навыки его можно построить самостоятельно. О том, как это сделать своими руками, читайте здесь.

Расчет

Расчет количества столбов осуществляется по формуле — S = 1.4 x P/Ro. Здесь:

  • S – суммарная площадь сечения всех столбов в конструкции;
  • P – общая масса здания;
  • Ro – расчетное сопротивление грунта (показатель из таблицы 1-5 на стр.6 СНиП 2.02.01-83); 1.4 – коэффициент запаса прочности.

Все о расчетах для столбчатого фундамента расскажет эта публикация.

Разметка

При помощи строительной нити и колышков нужно отметить контур здания на пятне застройки. Второй нитью отмечается внутренний контур ростверка. Разметка должна полностью соответствовать проекту. Подробнее — в этой статье.

Обустройство песчаной подушки

Чем выше опора фундамента и чем меньше ее площадь в подошве, тем больше роль подушки, на которую она опирается. При строительстве столбчатой конструкции подушку обустраивают с особой тщательностью.

Сначала нужно дно ямы, подготовленной для установки опоры, хорошо утрамбовать. Потом засыпать песком или песком со щебнем.

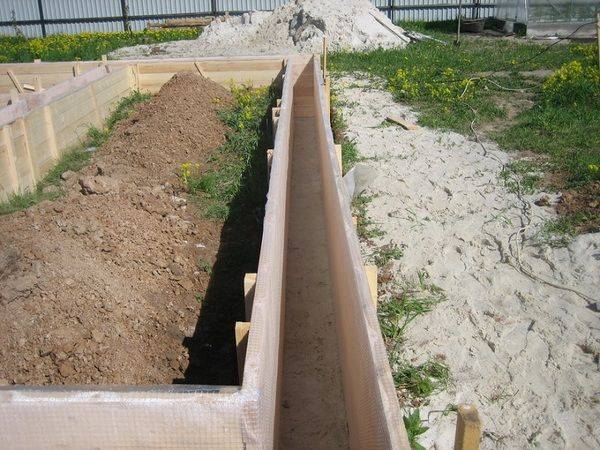

Опалубка

Монолитные заливные колонны сооружаются с применением опалубки. Она нужна для формирования стенок опоры и придания ей прочности. Опалубка может быть съемной или несъемной. Первый вариант отличается тем, что после застывания бетона опалубка будет демонтирована.

Материалом для опалубки может послужить:

  • доска;
  • фанера;
  • ДСП;
  • стальные листы.

Об опалубке для СФ читайте тут.

Армирование

Монолитные бетонные столбы-опоры усиливаются армированием. Армирование необходимо для придания бетону сопротивляемости растягивающим и изгибающим нагрузкам.

Для укрепления каждого столба нужно несколько прутков арматуры 10-12 мм, которые устанавливаются вертикально на всю высоту опоры. Они связываются поперечными элементами из арматуры 6 мм.

Подробности — в этом материале.

Обвязка

Верхушки столбов связываются между собой обвязкой ростверком. Обвязку выполняют различными материалами:

  • железобетоном;
  • строительными блоками, уложенными на каркас;
  • швеллером;
  • деревянными брусьями;
  • двутавровыми балками.

Об обвязке СФ можно узнать тут.

Утепление

Если здание построено с высоким ростверком, между уровнем почвы и дном постройки образуется пустота, которая становится причиной выхолаживания помещений через пол. Кроме того, повышенная влажность может быстро разрушить материал стен и чернового пола.

Чтобы этого избежать, нужно фундамент утеплить. Для этого цоколь закрывается листами пенопласта или пенополистирола. Подробнее читайте здесь.

Чем закрыть?

На последнем этапе столбчатую конструкцию вместе с утеплителем закрывают фальш-цоколем (зибиркой). С этой целью применяется любой облицовочный материал, предназначенный для отделки цоколей.

О том, как и чем закрыть столбчатый фундамент, расскажет эта статья.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
