Особенности обратной засыпки пазух котлована

Что использовать для внутренней засыпки

Чтобы подобрать материал для ленточного фундамента с обратной засыпкой под плиту, важно учитывать следующие факторы:

В каких целях будет происходить эксплуатация здания. Поскольку в жилых зданиях отопление осуществляется круглый год (за исключением жаркого сезона), почва не промерзает даже при низких температурах. Поэтому вероятность вспучивания грунта меньше.
Перекрытие для пола. Если планируется использовать балки для перекрытия, самым экономичным вариантом станет использование глины

Под плиты на фундаменте с обратной засыпкой важно использовать песок для выравнивания «гуляющего пола».
Высота цоколя. Если площадь большая, целесообразно использовать грунт, находящийся на строительном объекте

Перед заливкой используется песок.
УГВ уровень. Если грунтовые воды находятся на высоком уровне, для засыпки лучше использовать щебень.

Опираясь на особенности ленточного фундамента с обратной засыпкой, важно обратить внимание на процесс заполнения пустых ячеек, если перекрытие создано по лагам:

Подполье может получиться на низком уровне, чтобы эксплуатировать пространство в нормальном режиме.
Почва начинает выделять испарения, негативно воздействующие на фундамент и конструкцию.
Важно обеспечить вентиляционную систему.

При использовании ленточного фундамента среднеглубокого заложения с обратной засыпкой до перекрытия возможно комплексно решить множество поставленных задач и увеличить качество эксплуатации.

Обратная засыпка траншей

Устройство обратной засыпки

По своему принципу засыпка траншеи практически ничем не отличается от засыпки пазух котлована

Следует особое внимание уделять местам проложения коммуникаций. Их сначала нужно присыпать слоем грунта в двадцать сантиметров и утрамбовать вручную, любым удобным способом

Затем производить обратную засыпку фундамента описанным выше способом.

При обратной засыпке ленточного фундамента, то есть траншеи следует выполнять следующие условия:

• Обратная засыпка должна производиться только после окончания работ, которые были указаны выше;
• Обратную засыпку фундамента следует осуществлять с двух его сторон, чтобы обеспечить равномерную нагрузку;
• Обратная засыпка должна производиться сразу на всём участке фундамента, то есть по всей длине. Если не выполнить этого условия, то может случиться так, что в каком-то месте боковое давление от обратной засыпки окажется намного больше такого давления на другом участке. Это приведёт к возникновению в фундаменте напряжения кручения.

Если фундамент не набрал достаточной прочности, то образуется трещина. В последствии, в эту трещину начнёт просачиваться влага, и фундамент станет промерзать, при этом будет происходить его разрушение. Такой фундамент не прослужит и семи лет.

При производстве обратной засыпки котлована есть и некоторые требования:

• Обратная засыпка фундаментов не должна явиться следствием повреждения каких-либо дренажных систем;
• Обратная засыпка не должна быть преградой для поступления воды в дренажные системы;
• Засыпка траншей не должна препятствовать нормальной эксплуатации орошаемого грунта;
• Засыпка не должна производиться крупными кусками земли, а особенно если эта земля мёрзлая или пересохшая.

Как уплотнить грунт при обратной засыпке

Заметьте, что проводить уплотнение с помощью ручного инструмента нежелательно, процесс будет крайне трудоемким. Если вы планируете использовать специальную машинку, то делайте слои следующей толщины:

• при засыпке песком — до 70 см;
• супесью или суглинком — до 60 см;
• глиной — до 50 см.

При уплотнении без использования специальной техники толщина слоев не должна превышать 30 см вне зависимости от грунта. Начинайте двигаться от зоны, которая ближе всего к зданию, и постепенно приближайтесь к краю откосов.

Уплотнение грунта после возведение каркаса фундамента

После тщательного уплотнения на грунте необходимо установить отмостку. Она предназначена для того, чтобы защитить фундамент и почву вокруг от попадания излишней влаги. Если вы решите обойтись без отмостки, то будьте готовы к тому, что осадки и талая вода рано или поздно размоют грунт. За этим вскоре последует деформация и разрушение фундамента, поэтому отмостка необходима даже в случаях, когда у конструкции есть водосток.

Обратная засыпка труб и проводов

Засыпка траншей должна производиться сразу после прокладки трубопроводов и сетевых кабелей. При этом необходимо принимать меры, которые препятствуют их сдвигу.

Дальше уплотнение происходит обычным способом, но только после того, как на трубы был насыпан защитный слой. Он представляет собой слой грунта, который уплотняется вручную и имеет порядка 25 сантиметров в толщину, если трубы сделаны из металла или железобетона, если же трубы асбестовые или керамические, то такая защитная подушка должна быть не менее 40 сантиметров.

Обратная засыпка своими руками

Если прокладываются трубы, которые сделаны из полиэтилена, то дно траншеи нужно выровнять. Если прокладка ведётся в скальных породах, то дно траншеи нужно оборудовать песчаной подушкой, чтобы при обратной засыпке фундамента их просто не сдавило. Толщина такой подушки должна быть не меньше 10 сантиметров. Засыпку таких труб следует производить в самое холодное время суток

При производстве обратной засыпке тех фундаментов, которые расположены на склонах с углом уклона более 20 градусов, следует принять меры против ската грунта вниз по склону, чтобы засыпка была равномерной.

Что касается засыпки в дальнейшем, то есть после засыпки различных трубопроводов, то её следует проводить поэтапно: сначала засыпаем 30 сантиметров грунта, потом утрамбовываем, затем опять 30 сантиметров грунта и опять утрамбовка и так до конца.

Какими видами грунтов производится?

Определение необходимого грунта для проведения строительно-монтажных работ используется в соответствии с ГОСТом 25100-95.

дана характеристика материала и указана плотность, которая должна составлять (г/м) для:

• глины – 1,5;
• супеси – 1,65;
• суглинок – 1,6;
• мелкого песка – 1,7.

Проводить работу можно разными материалами, относящимися к тяжелым или легким.

Используют:

1. гравийно-песчаные смеси;
2. песок;
3. суглинки;
4. глину.

Естественная влажность грунтов определяется по ГОСТу 5180-84.

Грунт, который изъяли при копке

Такой материал используют чаще всего, так как это удобно и очень экономично. К тому же, согласно требованиям СНиП, засыпаемый в пазухи грунт должен соответствовать земляному покрову, который расположен вокруг строящегося объекта. Данный способ подойдет небольшим постройкам.

Песок

По мнению экспертов, для засыпки пазух этот материал считается лучшим. Самый предпочтительный из всех видов – овражный песок средней зернистости, который хорошо очищен и увлажнен.

Он хорошо дренирует воду и избавляет пространство вокруг фундамента от излишней влаги, а после уплотнения не разрыхляется. К плюсам данного материала стоит отнести также тот факт, что с течением времени, он склонен к увеличению плотности крупинок, благодаря чему обеспечится надежная фиксация любой постройки.

Для глинистых почв специалисты рекомендуют использовать засыпку именно песком. Для этого работу проводят с привозным, а не выкопанным на месте песком.

Глина

Данный материал выручает в тех случаях, когда нет возможности подъехать к строительному объекту. Разрешается использовать глинистый грунт добытый на месте. Но, если он плохо трамбуется и является тощим, его рекомендуют разбавить специальной глиной жирных сортов в пределах 5%. Плюсом такого грунта является водонепроницаемость и хорошая пластичность.

Суглинки

Данный вид еще называют супесью, так он является смесью глины и песка. Суглинки хорошо дренируют и укрепляют стенки котлована, но уступают песку.

Такой материал чаще всего используется в регионах, где суглинки являются основой ландшафта. Суглинки хорошо дренируют и одновременно укрепляют фундамент по краям.

Материал отлично подходит для ручной засыпки и трамбовки небольших ям и котлованов.

Песчано-гравийная смесь

Состав смеси – это 40 % гравия средней зернистости и 60% песка. Доставляется смесь на самосвалах.

Плюс ПГС – это хорошая проницаемость и постепенное уплотнение гранул, за счет песка.

Независимо от того, какой грунт использовался для отсыпки, сам процесс представляет собой довольно ответственную задачу, так правильность ее выполнения способна увеличить прочность возводимой постройки и продлить срок службы основы – фундамента.

Засыпка углублений минеральным грунтом из карьера, проверенного лабораторией и оформленного специальным Актом пригодности, является предпочтительнее самостоятельных альтернативных поисков смесей. Такие услуги предлагают многие частные компании, профессионально занимающиеся доставкой строительных материалов, напрямую сотрудничающие с производителями.

Как правильно выполнить подсыпку

Подсыпки земли выполняется по наружному и внутреннему периметру дома, при этом толщина слоя не должна превышать высоты 30-50 см. Засыпанный слой грунта проливается цементным молочком и утрамбовывается. Работы ведутся одновременно внутри и снаружи. Пазухи котлована заполняются грунтом послойно, каждый слой проливается раствором цементного молочка.

Послойное трамбование песка

В доме предусматривается устройство цоколя, подвала или подземного технического этажа? В этом случае разрешается не выполнять внутреннюю засыпку фундамента дома, или выполнить частичное заполнение пазух землей.

Глубина внутренней засыпки напрямую зависит от типа фундамента и возведенного ростверка. В ленточном фундаменте высота обратной засыпки внутри периметра здания ограничивается уровнем продухов, либо выполняется на высоту цокольного перекрытия.

Для столбчатых и свайных фундаментов пазухи котлована или траншеи засыпаются внутри на всю высоту. Для дома предусмотрен высокий цоколь? Тогда внутри проводится дополнительная обсыпка конструкций с уклоном от внутренней стены основания.

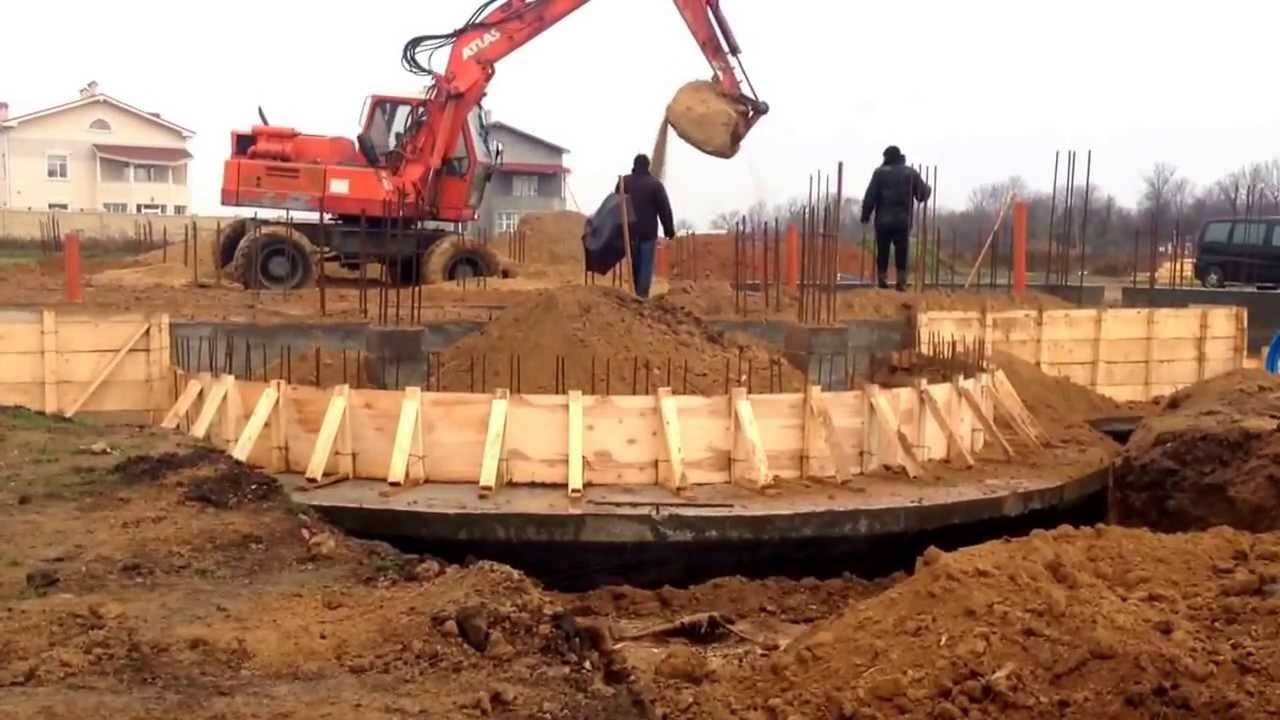

Засыпка габаритных пазух котлована внутри и снаружи может выполняться с помощью специальной землеройной техники

При механической засыпке пазух особое внимание следует обратить на послойное трамбование грунта. Плохо утрамбованная засыпка грозит проседанием грунта по всему периметру фундаментного пояса дома

Посмотрите видео, как выбрать материал для засыпки и произвести ее при строительстве.

Использования глинистых смесей для засыпки фундамента

Засыпку глиной выполнять труднее, к тому же требуется тщательная подготовка. Все дело в глине. Нужны тощие сорта, которые будут впитывать мало влаги. Чтобы упростить работу с твердой глиной с комками, ее делают пластичнее путем добавления небольшого глины и песка в небольшом количестве. Она должна быть жирной и размоченной. Добавление всего 5–7% смеси никак не повлияет на усадку и прочность, однако, с ней трамбовать глину будет намного проще. Подобные засыпки рекомендуется выполнять для фундаментов, устраиваемых на почве с низким уровнем грунтовых вод, а также на каменистом грунте.

Глина способна создать для воды барьер, некий замок, не пропускающий воду. А это значит, что подошве фундамента ничего не грозит. Правда, следует учитывать, что глина является пучинистым материалом. Поэтому при стечении обстоятельств, она будет впитывать в себя воду. Слои глины для трамбовки засыпки должны иметь толщину не больше 50 см.

Более подробно о том, что лучше для засыпки фундамента, песок или глина для засыпки, вы можете узнать из этого видео.

Траншеи: особенности обратной засыпки

Виды грунтоуплотняющих машин.

От засыпки пазух котлована засыпка траншей отличается ненамного

Местам проложения коммуникаций и тут необходимо уделять особое внимание

При засыпке ленточного фундамента должны быть выполнены следующие условия:

• при неоконченных работах фундамента и цоколя засыпка не производится;
• для обеспечения равномерной нагрузки засыпка производится одновременно или поочередно с двух сторон по направлению к центру;
• если провести засыпку не на всем участке сразу, велика вероятность того, что боковое давление на определенном участке окажется выше, чем на других. Это может вызвать кручение фундамента.

В процессе , который не набрал достаточной прочности, нередко возникают трещины. Если в нее просочится влага и она промерзнет, максимальный срок службы такого фундамента составляет 5-6 лет.

Помимо прочего, обратная засыпка никогда не должна являться препятствием естественного стока воды в дренажные системы. Также засыпка траншей не должна мешать нормальной эксплуатации грунта на участке. Если земля, при помощи которой производится засыпка, пересохшая или мерзлая, крупные комки должны быть в процессе разбиты.

Как правило, засыпка производится сразу же после закладки в траншеи труб и кабелей. Должны быть предприняты все меры, чтобы воспрепятствовать их сдвигу.

Какой ПГС подойдет для обратной засыпки

Существует несколько разновидностей ПГС.

По своему происхождению они делятся на:

• Природные
• Обогащенные

Природные добываются в карьерах или со дна водоемов. При обогащении ПГС могут просеивать, промывать или регулировать состав внесением в смесь дополнительных компонентов. Поэтому в ОПГС состав лучше сбалансирован, комков глины и пыли практически нет.

Для обратной засыпки можно брать любую разновидность. Но смысла покупать дорогую обогащенную смесь для заполнения ям или канав нет. Здесь больше подойдет обычный природный материал. ОПГС может пригодиться для обратной засыпки внутренних пазух фундамента, дренажей.

Стоит отметить, что песчано-гравийная смесь Свердловской области обладает не очень хорошим качеством. В ней много примесей глины, попадаются крупные камни (булыжники и валуны). Поэтому природный ПГС в нашем регионе рекомендуется использовать только для обратной засыпки ям и канав. Обогащенную смесь можно брать для заполнения внутренних пазух фундаментов. Но, опять же, для этих работ в Свердловской области имеются более подходящие материалы. О них – в заключительной части статьи.

Какой вид наполнителя рекомендуется использовать для засыпки котлована:

• Оставшийся после разработки котлована грунт. Его не нужно дополнительно покупать, поэтому можно сэкономить финансовые средства. Но такой грунт может не подходить для всех видов строительства, или нужно использовать комбинацию имеющегося грунта с другими наполнителями;
• Глина или суглинок. Достоинством такого наполнителя можно считать создание барьера для проникновения воды, а недостатком является плохая морозостойкость;
• Карьерный песок. Этот наполнитель предотвращает эффект «морозного пучения», обладая хорошей водопроницаемостью, но использование такого материала во время прокладки трубопровода может негативно отразиться на долговечности труб. Для выполнения некоторых работ рекомендуется использовать песок, добавляя в него небольшое количество гравия;

Как уплотнить грунт при обратной засыпке

Заметьте, что проводить уплотнение с помощью ручного инструмента нежелательно, процесс будет крайне трудоемким. Если вы планируете использовать специальную машинку, то делайте слои следующей толщины:

• при засыпке песком — до 70 см;
• супесью или суглинком — до 60 см;
• глиной — до 50 см.

При уплотнении без использования специальной техники толщина слоев не должна превышать 30 см вне зависимости от грунта. Начинайте двигаться от зоны, которая ближе всего к зданию, и постепенно приближайтесь к краю откосов.

Уплотнение грунта после возведение каркаса фундамента

После тщательного уплотнения на грунте необходимо установить отмостку. Она предназначена для того, чтобы защитить фундамент и почву вокруг от попадания излишней влаги. Если вы решите обойтись без отмостки, то будьте готовы к тому, что осадки и талая вода рано или поздно размоют грунт. За этим вскоре последует деформация и разрушение фундамента, поэтому отмостка необходима даже в случаях, когда у конструкции есть водосток.

Засыпка ленточного фундамента: как сделать правильно

Обратная засыпка – сложный и трудоемкий процесс, который следует выполнять с особой тщательностью. Технология заполнения пазух при выполнении обратной засыпки должна быть максимально соблюдена – это касается сроков начала процесса; выбора грунтовой смеси для работ, правильного выполнения трамбования грунта и прочих аспектов.

Сроки начала работ по обратной засыпке пазух

После заливки ленточного фундамента дома нельзя продолжать работы по утеплению, облицовке, необходимо дождаться, пока фундаментное основание наберет проектную прочность. Для набора прочности фундаментная конструкция должна отстояться не менее 28 дней, только после этого можно продолжать работы по строительству дома.

Фундамент с обратной засыпкой

Существующая технология устройства ленточного фундамента дома не разрешает демонтаж опалубки ранее, чем через 14 дней после завершения бетонирования опорных элементов основания, но даже после снятия опалубочных щитов, проводить засыпку фундамента не разрешается.

Если на строящемся объекте предусмотрено устраивать цоколь, работы по возведению цокольного этажа требуется полностью закончить до начала обратной засыпки пазух фундамента.

Грунт для засыпки: требования к материалу

Приступая к работам по обратному заполнению пазух ленточного фундамента, стоит использовать природный грунт, который извлекался при копке траншей или котлована. Эту землю складируют в кучах недалеко от строительной площадки, чтобы применить в качестве засыпки фундамента. По СНиП требуется, чтобы грунт, предназначенный для засыпки пазух ленточного фундамента, имел одинаковую структуру и влажность с почвой на строительной площадке.

Обратная засыпка песком

Если обратная засыпка пазух траншей (котлована) все же производится песчаной смесью, требуется проверить коэффициент уплотнения, который должен приближаться по значению к коэффициенту уплотнения природного грунта на участке застройки в естественном состоянии.

Очень важно помнить, что не допускается применять для обратной засыпки почвы, содержащие чернозем, и верхний плодородный слой

Почему важна влажность грунта

Влажность почвы – это основной показатель, который оказывает огромное влияние на качество выполненной обратной засыпки стенок траншей или котлована. Ранее вынутый из котлована грунт, который складируется недалеко от строительной площадки, может изменить свою влажность. Это происходит от впитывания влаги атмосферных осадков (дождевая вода, туман, росы) или выветривания.

Почва естественной влажности

Для подсыпки допускается использовать почву естественной влажности, поэтому пересохший или водонаполненный грунт следует дополнительно подготовить для работы. Тяжелые и сухие грунты предварительно размачивают, но не обыкновенной водой.

Для проведения процедуры размачивания грунта готовят специальное цементное молочко, затворяя воду небольшой порцией портландцемента.

Влажность грунта должна составлять от 12% (тонкие пески, глинистые породы) до 20% (тяжелые почвы). Если показатели влажности грунта выше этих значений, почву предварительно подсушивают, равномерно перемешивая несколько раз.

Пошаговая инструкция по обратной засыпке:

1. очистить места засыпки от мусора и проверить состояние грунта. В траншеях не должны оставаться куски строительного материала, инструменты и посторонние предметы;
2. проверить влажность траншеи. Она не должна быть слишком сырой и соответствовать принятым нормам в строительстве;
3. Если на месте пазухи фундамента пролегают коммуникации, то трубы должны быть расположены на глубине 30 см от дна котлована. Если они расположены выше указанного расстояния, в этом месте для труб необходимо произвести подсыпку грунта и выровнять основание;
4. обратная засыпка выполняется специализированной техникой – бульдозером. Вручную этот процесс займет слишком много времени. Если для засыпки не требуется трамбовка, то сверху оставляется небольшой бугор из земли, который впоследствии исчезнет. Если для засыпки использовалась трамбовка, то впоследствии следует проверять плотность слоя, который может видоизмениться и потерять форму.

В обратной засыпке нуждаются не только фундаментные котлованы, но и узкие траншеи для коммуникаций. Поэтапный процесс включает в себя укладку грунта и песчаных подушек для сохранения целостности трубопроводов.
