Обвязка доской
Обвязка винтовых свай досками довольно часто предполагает использование древесины хвойных пород, а именно:
- лиственницы;
- кедра;
- сосны.
Укрепление фундамента в данном случае начинается с изготовления балки на основе доски. Элементы материала склеиваются между собой и фиксируются саморезами или болтами. Используя тонкие доски, вы должны дополнительно придавать их фанерными листами
Для того чтобы добиться прочности конструкции, важно следить, чтобы стыки досок находились на разных сваях
Соединение досок между собой осуществляется в полдерева. Балки должны быть расположены на ребре и зафиксированы сваями. Если вы решили сделать обвязку винтовых свай по такой технологии, то можно создать внутренний, внешний и средний контуры по принципу елочки, собирая и фиксируя элементы по очереди. Между швеллером (если он имеет место быть), оголовками свай и обвязкой должен находиться гидроизоляционный слой из рубероида. Когда высота обвязки превышает 40 см, дополнительно основание следует укрепить профтрубой.
Плюсы обвязки швеллером
Винтовой фундамент с обвязкой швеллером способен выдерживать достаточно габаритные постройки из газо- и пеноблоков. Это напрямую связано с высокими технологическими характеристиками данного материала:
- Такой способ обвязки существенно повышает несущие способности свайных оснований.
- Срок годности фундамента увеличивается, а это, в свою очередь, продлевает жизнь и самой постройке.
- Фундаменты, выполненные по данной технологии обладают большей жесткостью, чем другие аналоги.
- Швеллер достаточно легкий, это позволяет существенно разгрузить фундамент.
На этом фоне следует упомянуть также о нескольких минусах материала:
- Монтаж такого ростверка не относится к числу дешевых.
- В ходе масштабного строительства иногда нужно привлекать специальную технику.
Особенности процедуры
От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола
Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки
Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:
- предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
- убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
- обработать обвязочный материал антисептическим составом;
- следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).
Когда применяется?
Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.
Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.
Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.
Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.
Плюсы и минусы
У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:
- Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
- Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
- Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
- Доски не требуется предварительно сушить.
- Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.
Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).
Гидроизоляция
Наличие грунтовых вод делает необходимым создание дренажной системы и гидроизоляции фундамента. Изначально выполняется защита от влаги самих свай, поскольку указанные элементы несут основную нагрузку всего сооружения.

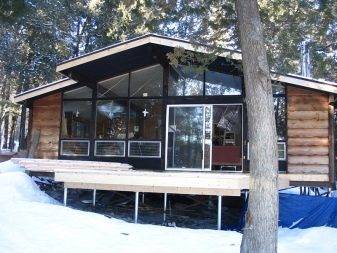

Свайно-винтовой фундамент часто используется при возведении загородных домов. Внешний вид каждой сваи – это металлический стержень, заостренный к концу, на который наварены винты или спираль. При монтаже, каждую сваю завинчивают в грунт, пока она не опустится ниже точки промерзания земли. Единственный способ, направленный на защиту свай от влаги – это обработка последних антикоррозийным составом.
Гидроизоляция обвязки состоит из рубероида, сложенного в несколько слоев.
С использованием доски
Обвязка доской 50х200 производится при недоступности качественного бруса.
Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:
- Отсутствие коробления или разворота винтом.
- Возможность более точного выполнения угловых соединений.
- Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.
Работа заключается в изготовлении из пачки досок подобия сборного бруса.
Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.
Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.
Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.
Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.
Как правильно выбрать материал обвязки?
При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.
Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.
Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.
Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.
Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.
Обвязанный брусом фундамент
К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.
Необходимость обвязки
Довольно часто начинающие домашние мастера задаются вопросом о том, нужна обвязка винтовых свай или нет. Дело в том, что фундамент на сваях — это конструкция из опор, которые углублены в грунт. Их установка может быть осуществлена максимально тщательно, но даже в этом случае они не будут отвечать требованиям прочности и надежности. При таких условиях пол поможет перекоситься при эксплуатации дома, а вот обвязка не позволит потерять основанию свою прочность, делая его долговечным и надежным.
Обвязка — это соединение и крепление между собой столбов конструкции. Для этого следует использовать максимально крепкие стройматериалы. Например, брус позволяет получить прочное основание, которое будет способно претерпевать внушительные нагрузки.
Цены
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-57/200/1500 | 800 руб. | 900 руб. | 1 150 руб. | 750 руб. |
| СВСН-57/200/2000 | 950 руб. | 1 050 руб. | 1 350 руб. | 850 руб. |
| СВСН-57/200/2500 | 1 100 руб. | 1 200 руб. | 1 550 руб. | 900 руб. |
| СВСН-57/200/3000 | 1 250 руб. | 1 350 руб. | 1 700 руб. | 1 000 руб. |
| СВСН-57/200/3500 | 1 350 руб. | 1 500 руб. | 1 900 руб. | 1 050 руб. |
| СВСН-57/200/4000 | 1 450 руб. | 1 650 руб. | 2 150 руб. | 1 150 руб. |
| СВСН-57/200/4500 | 1 600 руб. | 1 800 руб. | 2 300 руб. | 1 300 руб. |
| СВСН-57/200/5000 | 1 700 руб. | 1 950 руб. | 2 500 руб. | 1 450 руб. |
| СВСН-57/200/5500 | 1 850 руб. | 2 100 руб. | 2 700 руб. | 1 550 руб. |
| СВСН-57/200/6000 | 2 000 руб. | 2 300 руб. | 2 900 руб. | 1 750 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-76/250/1500 | 950 руб. | 1 150 руб. | 1 550 руб. | 900 руб. |
| СВСН-76/250/2000 | 1 150 руб. | 1 400 руб. | 1 800 руб. | 1 000 руб. |
| СВСН-76/250/2500 | 1 250 руб. | 1 550 руб. | 2 050 руб. | 1 050 руб. |
| СВСН-76/250/3000 | 1 500 руб. | 1 750 руб. | 2 350 руб. | 1 200 руб. |
| СВСН-76/250/3500 | 1 650 руб. | 1 950 руб. | 2 600 руб. | 1 250 руб. |
| СВСН-76/250/4000 | 1 950 руб. | 2 150 руб. | 2 850 руб. | 1 300 руб. |
| СВСН-76/250/4500 | 2 150 руб. | 2 350 руб. | 3 150 руб. | 1 450 руб. |
| СВСН-76/250/5000 | 2 250 руб. | 2 500 руб. | 3 450 руб. | 1 550 руб. |
| СВСН-76/250/5500 | 2 450 руб. | 2 750 руб. | 3 700 руб. | 1 750 руб. |
| СВСН-76/250/6000 | 2 600 руб. | 2 950 руб. | 4 000 руб. | 1 900 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-89/250/1500 | 1 050 руб. | 1 200 руб. | 1 550 руб. | 950 руб. |
| СВСН-89/250/2000 | 1 250 руб. | 1 400 руб. | 1 800 руб. | 1 050 руб. |
| СВСН-89/250/2500 | 1 400 руб. | 1 600 руб. | 2 100 руб. | 1 150 руб. |
| СВСН-89/250/3000 | 1 600 руб. | 1 850 руб. | 2 400 руб. | 1 350 руб. |
| СВСН-89/250/3500 | 1 750 руб. | 2 050 руб. | 2 650 руб. | 1 400 руб. |
| СВСН-89/250/4000 | 1 950 руб. | 2 250 руб. | 2 950 руб. | 1 450 руб. |
| СВСН-89/250/4500 | 2 150 руб. | 2 500 руб. | 3 250 руб. | 1 600 руб. |
| СВСН-89/250/5000 | 2 350 руб. | 2 700 руб. | 3 500 руб. | 1 800 руб. |
| СВСН-89/250/5500 | 2 550 руб. | 2 900 руб. | 3 800 руб. | 1 900 руб. |
| СВСН-89/250/6000 | 2 700 руб. | 3 150 руб. | 4 100 руб. | 2 050 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-108/300/1500 | 1 250 руб. | 1 400 руб. | 2 100 руб. | 1 050 руб. |
| СВСН-108/300/2000 | 1 500 руб. | 1 650 руб. | 2 500 руб. | 1 150 руб. |
| СВСН-108/300/2500 | 1 750 руб. | 1 950 руб. | 2 850 руб. | 1 200 руб. |
| СВСН-108/300/3000 | 2 000 руб. | 2 200 руб. | 3 300 руб. | 1 400 руб. |
| СВСН-108/300/3500 | 2 300 руб. | 2 500 руб. | 3 750 руб. | 1 550 руб. |
| СВСН-108/300/4000 | 2 500 руб. | 2 750 руб. | 4 250 руб. | 1 600 руб. |
| СВСН-108/300/4500 | 2 750 руб. | 3 100 руб. | 4 650 руб. | 1 800 руб. |
| СВСН-108/300/5000 | 3 150 руб. | 3 400 руб. | 5 100 руб. | 1 900 руб. |
| СВСН-108/300/5500 | 3 400 руб. | 3 650 руб. | 5 500 руб. | 2 050 руб. |
| СВСН-108/300/6000 | 3 650 руб. | 3 950 руб. | 5 950 руб. | 2 150 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-133/350/1500 | 1 600 руб. | 1 700 руб. | 2 650 руб. | 1 350 руб. |
| СВСН-133/350/2000 | 1 900 руб. | 2 100 руб. | 3 250 руб. | 1 400 руб. |
| СВСН-133/350/2500 | 2 150 руб. | 2 450 руб. | 3 600 руб. | 1 450 руб. |
| СВСН-133/350/3000 | 2 500 руб. | 2 750 руб. | 4 150 руб. | 1 550 руб. |
| СВСН-133/350/3500 | 2 850 руб. | 3 100 руб. | 4 650 руб. | 1 600 руб. |
| СВСН-133/350/4000 | 3 200 руб. | 3 450 руб. | 5 350 руб. | 1 700 руб. |
| СВСН-133/350/4500 | 3 550 руб. | 3 800 руб. | 5 800 руб. | 1 850 руб. |
| СВСН-133/350/5000 | 3 900 руб. | 4 200 руб. | 6 350 руб. | 1 950 руб. |
| СВСН-133/350/5500 | 4 200 руб. | 4 500 руб. | 6 900 руб. | 2 100 руб. |
| СВСН-133/350/6000 | 4 500 руб. | 4 850 руб. | 7 400 руб. | 2 300 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-159/500/3000 | 5 400 руб. | 5 750 руб. | 8 500 руб. | 3 550 руб. |
| СВСН-159/500/3500 | 6 050 руб. | 6 450 руб. | 9 500 руб. | 4 150 руб. |
| СВСН-159/500/4000 | 6 750 руб. | 7 200 руб. | 10 500 руб. | 4 750 руб. |
| СВСН-159/500/4500 | 7 400 руб. | 7 900 руб. | 11 500 руб. | 5 350 руб. |
| СВСН-159/500/5000 | 8 100 руб. | 8 600 руб. | 12 550 руб. | 5 950 руб. |
| СВСН-159/500/5500 | 8 750 руб. | 9 300 руб. | 13 550 руб. | 6 550 руб. |
| СВСН-159/500/6000 | 9 750 руб. | 10 400 руб. | 14 550 руб. | 7 150 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-219/500/3000 | 9 450 руб. | 10 000 руб. | 14 050 руб. | 3 850 руб. |
| СВСН-219/500/3500 | 10 650 руб. | 11 300 руб. | 15 900 руб. | 4 500 руб. |
| СВСН-219/500/4000 | 11 850 руб. | 12 600 руб. | 17 700 руб. | 5 150 руб. |
| СВСН-219/500/4500 | 13 100 руб. | 13 950 руб. | 19 500 руб. | 5 800 руб. |
| СВСН-219/500/5000 | 14 350 руб. | 15 250 руб. | 21 300 руб. | 6 450 руб. |
| СВСН-219/500/5500 | 15 550 руб. | 16 550 руб. | 23 100 руб. | 7 100 руб. |
| СВСН-219/500/6000 | 17 450 руб. | 18 550 руб. | 24 950 руб. | 7 750 руб. |
| Наименование | Базовый | Премиум | Горячий цинк | Цена монтажа |
| СВСН-325/550/3000 | 15 950 руб. | 16 950 руб. | 24 550 руб. | 4 150 руб. |
| СВСН-325/550/3500 | 17 700 руб. | 19 050 руб. | 27 450 руб. | 4 850 руб. |
| СВСН-325/550/4000 | 19 700 руб. | 21 200 руб. | 30 350 руб. | 5 550 руб. |
| СВСН-325/550/4500 | 21 750 руб. | 23 400 руб. | 33 250 руб. | 6 250 руб. |
| СВСН-325/550/5000 | 23 750 руб. | 25 500 руб. | 36 150 руб. | 6 950 руб. |
| СВСН-325/550/5500 | 25 850 руб. | 27 700 руб. | 39 050 руб. | 7 650 руб. |
| СВСН-325/550/6000 | 28 900 руб. | 31 000 руб. | 41 950 руб. | 8 350 руб. |
Оставить заявку на расчет стоимостиПозвонить менеджеру
А что сверху
Фундамент для дома из сип панелей Мы разобрались с конструкцией, утеплением и подшивкой (вернее, её отсутствием). Остается обсудить, что у перекрытия сверху. Итак, после завершения укладки утеплителя необходимо сделать пароизоляцию, для чего мы применяем полиэтиленовую плёнку:
Нижнее перекрытие и пароизоляция
В рамках этой заметки не хотелось бы вдаваться в подробности, скажу только, что плёнка 150мкм прописана в СП 31-105. Полиэтилен является основой многих «брендовых» ПИ плёнок, потому для пароизоляции стен и перекрытия мы применяем его. Пленка укладывается с перехлёстом, стыки проклеиваются. А сверху настилается фанера, вот как это происходит:
Кстати, в ролике запечатлено начало строительства дома в Матоксе. Видео посредственного качества, но что-то не нашлось более хорошего и свежего. Надо будет сделать новый ролик на эту тему.
Влагостойкая фанера для черновых полов
Сделав черновой пол из влагостойкой фанеры, можно приступать к сборке стен — пол первого этажа готов!
Другие интересные записи:
- 29.12.2016 Спор про нижнее перекрытие
- 18.03.2017 Строим каркасник на сваях в Назии
- 03.08.2016 Строим дом с односкатной крышей
Эх. Наши бытовые приборы измеряют относительную влажность, а она обозначает совсем разное количество влаги в воздухе при разной температуре. Т.е. если у вас дома +20 и отн.влажность 50%, а на улице -20 и отн.влажность тоже 50%, то количество влаги в воздухе на самом деле совсем разное. Гляньте, например, статью, она довольно популярная и объясняет суть https://belkin-labs.ru/articles/191/
Про азы науки не будем. Я о другом — влажность в деревянном доме изначально сама по себе низкая, даже очень низкая. Закупоривая его пленками, строители принудительно создают повышенную влажность в доме. Эта влага затем и конденсируется на этих пленках, демонстрируя их якобы эффективность.
Мы говорим про каркасные конструкции, где в качестве заполнения воздухопроницаемый утеплитель, для которого проникновение тёплого влажного воздуха нежелательно, о чём я уже написал
А он устремится внутрь только если дома будет ещё холоднее, что мало вероятно. Потому снаружи защищаются от ветра, а изнутри от «пара»
Какие стержни выбрать?
Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:
- диаметр ствола и винтовой части;
- длина трубы;
- метод антикоррозийной защиты и т.д.
Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:
- тип грунта;
- вес террасы;
- несущая способность одной опоры.
Рекомендации по выбору винтовых свай для террасы:
- Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
- Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
- Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 оС.
- Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
- Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.
Этапы правильной обвязки винтовых свай своими руками
Процедура включает в себя несколько обязательных этапов. У каждого из них есть свои нюансы. Проводить строительные работы требуется согласно установленному порядку. Это устранит возможные ошибки и недочеты.
Работа с оголовками

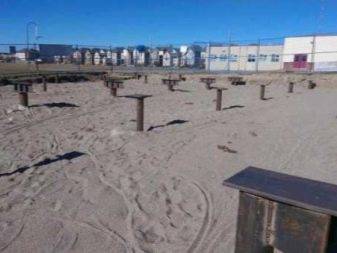

Все оголовки свай требуется очистить, а также оборудовать квадратной пластиной 25х25 см. Это увеличит прочность основания. Пластины должны быть приготовлены заранее. В них высверливают отверстия, при помощи которых брус закрепляется на оголовке.
Крепление и соединение
При монтаже элементы должны быть разложены по периметру согласно проекту. Это облегчит процесс, а также позволит соблюдать установленные размеры. Балки состыкуются друг с другом под углом 90 градусов, то есть все углы должны быть прямыми.
При монтажной работе установка в месте пересечения элементов начинается со стыков, которые могут быть полукорпусные или «в лапу». Последний вариант более популярен из-за надежности.
К оголовку крепление осуществляется с помощью саморезов. Частым случаем будет применение шестигранных метизов, которые в дальнейшем затягиваются ключом. Учитывают, что брус внутри самого ростверка имеет врезку «в полкорпуса», а сам элемент должен войти очень плотно.
Дополнительный крепеж
Для увеличения надежности соединения применяют специальные скобы с диаметральным сечением в 0,8 см. Они фиксируют стыки. До момента дополнительной фиксации потребуется произвести разметку, а также сформировать первичные отверстия и каналы.
Проверка горизонтального уровня
После установки конструкции осуществляют проверку уровня. Горизонтальные отклонения между двумя противоположными сторонами не должна быть больше 0.5 см.
Важным моментом будет полное соответствие размеров проектным данным, так как отклонения повлияют на дальнейший процесс строительства.
Дополнительно повторно проверяют все углы, а также перпендикулярность стыков.
Для чего нужна обвязка?
После установки свай очень часто выполняется их обвязка. Данная процедура позволяет обеспечить максимально равномерное распределение всей нагрузки, которая в ходе эксплуатации сооружения приходится на сваи. Если не сделать обвязку, существует риск усадки фундамента, которая может стать причиной деформации несущей конструкции дома.
Помимо этого, обвязка нужна для решения следующих задач:
- повышения устойчивости свайного фундамента;
- эффективной защиты сваи от воздействия грунта;
- уменьшения риска деформации винтовых свай;
- повышения запаса прочности винтового фундамента.
Нужна ли обвязка при строительстве?
Очень часто будущие владельцы частных домов задумываются, нужна обвязка винтовых свай или нет. Фундамент на сваях является конструкцией из опор, углубленных в грунт. Установка этих опор осуществляется очень тщательно, но даже так они не смогут отвечать максимальным требованиям прочности, будут не в полной мере надежными. Полы вполне могут дать перекос при последующей эксплуатации дома, а обвязка совершенно точно не позволит потерять прочность основе здания, что сделает его очень крепким, а, следовательно, дом прослужит долгие годы.
Рекомендации мастеров
При выборе обвязки из деревянного бруса следует придерживаться следующего порядка работ:
- по окончании монтажа винтовых свай и выравнивания на их оголовки следует наварить металлические площадки из листовой стали 20х20 см и толщиной не менее 4 мм;
- в этих фрагментах металлических листов необходимо просверлить четыре отверстия диаметром 8 мм для закрепления бруса;
- по окончании работ сварочные швы и оголовки нужно обработать антикоррозийным составом;
- сверху необходимо уложить гидроизоляцию, обычно из рубероида в два или три слоя, что позволит предотвратить скапливание влаги в местах соединения металла и дерева;
- один ряд бруса либо пакет досок укладывается на предварительно подготовленные площадки;
стыки бруса с торца важно укладывать в «ласточкин хвост» или «лапа в лапу»;
когда все параметры будут проверены, брусья можно крепить к опорам шурупами, которые должны иметь диаметр 8 мм и длину 150 мм, их следует вкручивать гаечным ключом;
предварительно нужно сделать сверлом в брусе отверстие диаметром 6 мм на три четверти длины шурупа. Это необходимо, чтобы брус не дал трещину;
еще надежней конструкцию крепят болтами диаметром 8 мм, которые должны проходить через брус сверху вниз
Для этого предварительно необходимо сделать отверстие при помощи сверла глубиной 10 мм. Это нужно для крепления головки болта и шайбы, диаметр должен быть не меньше 30 мм.
Обвязку еще называют ростверк. На сегодняшний день ростверк – это один из лучших вариантов, отличающийся очень высоким качеством и максимальной надежностью при укреплении свайного фундамента. Своими руками можно создать надежную опору для своего дома. Перед началом работ нужно приготовить уровень и рубероид, а также саморезы. Не стоит забывать о молотке и металлических уголках. Выбор остальных материалов и инструментов зависит от определенной технологии. Лучше всего, по словам специалистов, технология с использованием хомутов и соединения с резьбой.
Об обвязке винтовых свай, видах обвязки, назначении, необходимости, смотрите в следующем видео.
Расчет нагрузки
При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.
Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.
Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.
Отличия ростверка и нижней обвязки фундамента
Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.
Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.
Этот элемент строения используют в следующих ситуациях:
- когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
- когда строение приподнято над землёй более чем на 1 метр;
- для массивных сооружений;
- для сооружений на подвижных грунтах.
Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.
Применение швеллера и двутавровой балки
На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.
При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.
Деревянная
Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.
Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.
Достоинствами такого решения являются:
- Простота обработки, доступность материала.
- Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
- Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Недостатками деревянных видов обвязки можно считать:
- Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
- Пожарная опасность древесины.
- Возможность порчи материала насекомыми или грызунами.
Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.
Монолитный железобетонный ростверк
Монолитный железобетонный ростверк по себестоимости выходит на 30-40% дешевле металлической обвязки, при этом в плане прочностных характеристик последнюю он существенно превосходит.
Единственный недостатком такой конструкции является трудоемкость процесса создания и большие затраты времени, поскольку начать возведение стен дома можно не раньше полного отвердевания бетонной ленты ростверка, на которое требуется около 28-30 дней.
Рис 1.9: Обустройство монолитного железобетонного ростверка
| Совет эксперта! Бетонный ростверк может обустраиваться на забивных ЖБ, буронабивных и винтовых сваях, при этом при создании монолитной обвязки винтовые сваи необходимо заполнить бетоном и разместить в них арматурный каркас, который будет стыковаться с арматурным каркасом самого ростверка. |
Железобетонный ростверк создается в следующей последовательности:
- Высота свайных столбов выравнивается по одному уровню;
- Из строганных досок создается опалубка под заливку бетоном, при этом внутренняя часть опалубки во избежание утечки бетонного молочка оббивается клеенкой;
Рис. 2.0: Опалубка под железобетонный ростверк
- Из рифленой арматуры диаметром 10-12 мм создается двухконтурный армокаркас. Горизонтальные прутья арматуры соединяются между собой вертикальными перемычками, для фиксации элементов каркаса используется вязальная проволока;
- Армокаркас укладывается в опалубку так, чтобы он был отдален от ее краев на 5-6 сантиметров. Для поднятия каркаса используются специальные подставочные грибки;
Рис. 2.1: Армирование железобетонного ростверка
- Армокаркас соединяется с арматурными прутьями свайных столбов с помощью сварки;
- В опалубку заливается бетон класса М300;
- Выжидается 28 дней до полного отвердевания бетона и выполняется демонтаж опалубки.
Заключение
Обвязка свайного фундамента является связующим элементом между отдельными опорами и стенами дома.
Принимая нагрузку, ростверк распределяет ее по всей длине и по всем опорам.
Это позволяет снизить нагрузку на каждую отдельную сваю и образовать достаточно мощную несущую систему, способную работать в сложных условиях.
Большое количество вариантов изготовления обвязки позволяет выбрать наиболее подходящий вид для выбранного материала стен и условий строительства.
От качества и технологии изготовления ростверка во многом зависит эффективность работы фундамента и устойчивость всей постройки.
