Как возвести столбчатый фундамент из труб своими руками и что для этого нужно?

Материалы

Несъемная опалубка:

  •  (самый экономичный вариант).

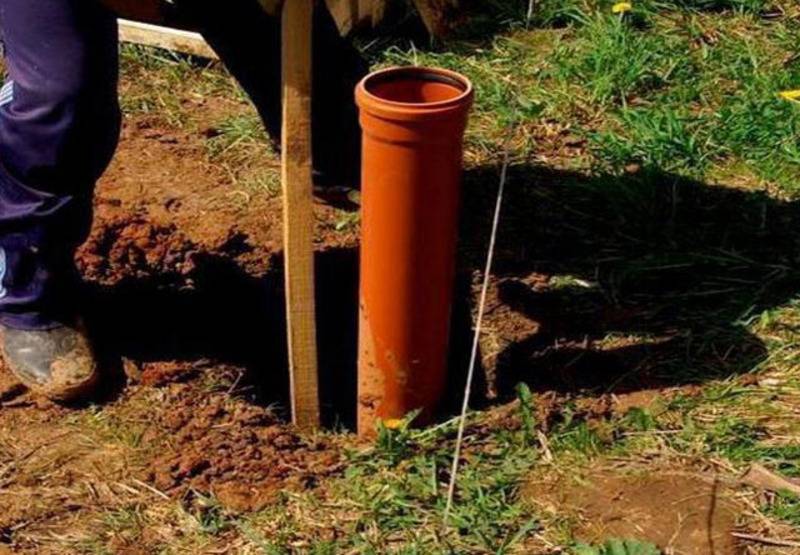

  • Трубы ПВХ (желательно оранжевые для внешней канализации).
  • Асбесто-цементные трубы.
  • Любые другие трубы, которые имеют подходящий диаметр, хорошею геометрия, достаточную прочность и жесткость (трубы дымохода и т.п.)
РубероидПВХ трубыА/Ц трубыТрубы дымохода

Материалы для столба с уширением. Несъемная опалубка: рубероид

  1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
  2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
  3. Несъемная опалубка: рубероид.
  4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
  5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.
РубероидБетонАрматураМусорный мешокСкотч

Столбчатый деревянный фундамент

В некоторых случаях оправдано применение деревянного фундамента. Такой годится для возведения легких конструкций, например, бань, летних домиков, беседок, киосков на местности с низким уровнем грунтовых вод. Используются для этого бревна твердых пород деревьев (они более устойчивы к влаге). Последовательность создания столбчатого деревянного фундамента следующая:

  1. Подготовительные работы (расчистка участка и прочее).
  2. Разметка и выкапывание лунок. Это удобно делать с помощью буровой установки. Необходимо, чтобы ширина лунки была большей диаметра сваи примерно вдвое.
  3. Заготавливаются сваи: они должны быть заострены в нижней части и обработаны антисептиком. Допускается обжигание их поверхности до состояния обугливания. Все сваи должны быть одинакового диаметра и лишены пороков древесины (не должно быть крупных сучков, расколов, «синюшности», признаков загнивания и поражения насекомыми вредителями).
  4. На дно лунок насыпают песок слоем 100 мм и уплотняют его. После этого насыпается такой же слой щебня.
  5. Сваи погружаются в грунт, выставляются по уровню и вколачиваются умеренными ударами кувалды с широкой надставкой (чтобы не допустить раскола древесины).
  6. Выполняется обратная отсыпка щебнем средней фракции, который следует уплотнить.
  7. Верхняя часть опор обрезается по уровню.
  8. Монтируется обвязка из бруса или бревен.

Достоинства и недостатки столбчатого фундамента

Преимущества

  • Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
  • Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
  • Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

  • В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
  • Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Правильный мелкозаглубленный ленточный фундамент: инструкция

Важно соблюдать все технические стандарты и регламенты строительных работ на всех этапах монтажа МЗЛФ. Нужно неукоснительно действовать согласно рекомендуемому порядку действий, не пропуская ни одного этапа

Вся эта технология была опробована многими поколениями строителей, поэтому заниматься самодеятельностью мы настоятельно не рекомендуем. Ниже рассмотрим более подробно основные шаги.

Предварительный этап: траншея

После того как составлен подробный план, можно переходить к реализации проекта. В начале следует снять верхний слой земли, чтобы оставшаяся поверхность была ровной по горизонтали

Этому уделяется особое внимание, ведь если уровень потерян, то строительство может закончиться плачевно. После этого на месте будущего дома происходит разметка участка

С помощью колышков, вбитых в землю, и натянутых веревок появляются очертания места под заглубление. Так мы обозначили границы траншеи, которую будем копать.

В процессе самой копки обязательно подчищают углы и все пересечения. Дно делают относительно ровным, чтобы его линия шла параллельно земле. Дальнейшая технология мелкозаглубленного ленточного фундамента подразумевает создание на дне подушки из песка (и щебня, при необходимости). Как ее правильно сделать, мы описывали выше. Напоминаем, что после отсыпания фракции следует ее плотно утрамбовать. Когда подложка готова, ее поверхность обязательно застилается изолирующим материалом. Это может быть геотекстиль, рубероид, или заливка тонкого слоя подбетонки.

Опалубка

Для этого этапа потребуются деревянные доски. Обязательно с ровной поверхностью и толщиной не менее 2 см. Из них собирают плотный щит, край которого слегка выступает над поверхностью

Важно сделать непроницаемую плоскость, чтобы сквозь них не мог вытекать раствор. Если щели и зазоры все-таки образовались, то их можно устранить с помощью заплаток или пакли.

Заливаем раствор

После того как Вы подготовили опалубку, и установили армирующий каркас, следует начать процесс бетонирования основания. Фундамент (лента мелкозаглубленная) заливается без длительных перерывов в один этап. Если нет возможности сделать все за один день, то готовьтесь к тому, что в дальнейшем могут образоваться расщелины между слоями. Это может привести к фатальному результату, вплоть до разрушения.

Первым делом отливается внутренний периметр, а лишь затем работают с внешним. Раствор подается через одинаковые расстояния, чтобы опалубка заполнялась равномерно и плавно. Категорически запрещено проводить процесс слива бетона в одно место и разгонять его по всему периметру. Таким образом достигается максимальная прочность в любой точке. Затем необходим процесс вибрирования бетона. Если его не провести, можно значительно потерять прочность. После того как произведен залив раствора, следует укрыть поверхность от воздействия солнечных лучей. Чтобы избежать трещин в течение нескольких дней плоскость периодически поливают водой. Первые трое суток не реже, чем раз в 4-5 часов. Следующую неделю промежуток полива увеличивается до 8 часов.

Опалубка демонтируется через 10-12 дней, а строительство можно начинать при наборе марочной прочности. Так как её раствор достигнет раньше месяца, а проверить ее можно неразрушающим методом, то и ждать, чтобы продолжить строительство не всегда обязательно. Однако в целом спешка в этом деле может привести к негативным последствиям, которые будут скрыты от глаз до конца стройки. Но через некоторое время дадут о себе знать, чем неприятно удивят хозяев дома.

Уникальный фундамент из «стержней»

Чтобы понять, что такое столбчатый фундамент, стоит детально рассмотреть его плюсы и минусы, задачи и устройство.

Столбчатый фундамент значительно отличается от ленточного, поскольку сооружается не по всему периметру здания

Преимущества и недостатки столбчатого основания

Бесспорными преимуществами фундамента из опорных столбов считают:

  • сжатые сроки строительства;
  • возможность самостоятельного монтажа;
  • низкую стоимость необходимых материалов (по сравнению с ленточным основанием);

  • необязательность проведения дополнительных работ по утеплению и защите от влаги;
  • вероятность применения в качестве основания для постройки на мёрзлой земле;
  • длительную службу (до 100 лет);
  • беспроблемный и быстрый ремонт.

К недостаткам столбчатого фундамента приписывают:

  • неспособность выдержать вес многоэтажного большого дома;
  • относительную хрупкость конструкции, которая может потерять устойчивость в рыхлой почве;
  • отсутствие возможности обустройства подвального помещения или погреба, ведь столбы становятся преградой для создания достаточно широкой пристройки под домом.

Все минусы основания из столбов можно не рассматривать как нечто важное, если сооружать эту конструкцию с учётом её назначения

Задачи конструкции из опорных столбов

Строить столбчатый фундамент целесообразно для таких объектов, как:

  • дом без подвального помещения со стенами из лёгких материалов;
  • кирпичная постройка, которая по экономическим причинам не может быть поставлена на ленточном фундаменте и поэтому сооружается на столбах, углублённых в землю на 2 метра;
  • здание, возводимое в местности с почвой, склонной к пучению из-за низких температур и вследствие этого отрицательно воздействующей на любой фундамент, кроме столбчатого.

На столбы разумно ставить только небольшие домики из лёгких материалов, ведь вес иных строений опоры не выдержат

От сооружения конструкции из опорных столбов лучше вообще отказаться в следующих случаях:

  • грунт на площадке под строительство слабый или подвижный, что может стать причиной опрокидывания недостаточно устойчивого фундамента;
  • земля на участке содержит большое количество торфа, осадочных пород или глины, насыщенной водой;
  • дом планируется строить из тяжёлого сырья, например, кирпичей толщиной более 5 см или железобетонных типовых плит;
  • финансы и время на обустройство цоколя значительно урезаны (при создании столбчатом фундаменте цоколь сам собой не образуется, как это бывает во время строительства ленточного основания);
  • почва на участке под строительство дома отличается резким перепадом высот (от 2 метров).

Столбчатый фундамент может быть устроен только на твёрдой и ровной почве, поскольку он не отличается идеальной устойчивостью

Вид фундамента из отдельных опор

Столбчатая опорная конструкция под дом — это система столбов, расставленных в углах, зонах скрещивания стен и нахождения несущих простенков или балок, на которые приходится вес всего здания. Чтобы столбы функционировали как единая конструкция и были максимально устойчивы, их объединяют посредством ростверка — обвязочных балок.

Фундамент может быть сделан из бетонных блоков, а ростверк — из древесины

Обычно столбы располагают, оставляя между ними от 2 до 2,5 метра пустующего пространства. Но в некоторых случаях строители выходят за рамки традиционного варианта расстановки опор.

Когда столбы монтируют в земле через каждые 2–2,5 метра, ростверк создают как стандартную армированную перемычку. При этом не объединяют в единый ансамбль пристраиваемые к дому веранду, крылечко и террасу.

Обычно столбы расставляют на расстоянии 2–2,5 м друг от друга

Расстояние между столбами делают большим (от 2, 5 до 3 метров), ссылаясь на значительную мощность обвязочных балок. Наиболее надёжный ростверк создают в виде единой или сборной балки. А простая конструкция, соединяющая опоры, может быть сделана из металлических деталей, например, швеллеров или профилей.

Конструкционные особенности сооружения столбчатого фундамента

Конструкция такого вида основания под постройку отличается простотой устройства и это его преимущество перед другими вариантами. Сооружать такой фундамент можно на любом грунте, поскольку он сохранит целостность строения даже на сложных почвах, например, песчаных.

Основная его часть состоит из труб, которые заглубляют в землю через предварительно подготовленное отверстие. Чтобы обеспечить надежность фундамента, располагаться столбы должны на глубине 150 сантиметров с учетом точки промерзания почвы.

При возведении здания все нагрузки на основание действуют во всех направлениях и это препятствует расшатыванию и погружению труб. При обустройстве фундамента его выполняют на такую глубину, которая не допустит погружения постройки под действием всех возможных факторов, а столбы не упадут на землю.

Невзирая на то, что основы под здание из пластиковых труб имеют немало преимуществ, есть у них и недостатки:

  1. Они подходят исключительно для строительства небольших построек, поскольку не выдерживают значительных нагрузок. Такой фундамент из труб ПВХ является одним из лучших вариантов для возведения хозяйственных объектов, небольших домов, гаражей.
  2. Сроки службы подобных оснований не превышают 70 – 80 лет, что для гаражной постройки достаточно, а вот для полноценного домовладения нет.
  3. По причине конструкционных особенностей столбчатый фундамент не дает возможность построить подвальное помещение.
  4. При сооружении таких оснований на сильно подвижных почвах и на грунтах с перепадами высот возникает множество проблем, поэтому от подобных идей желательно отказаться – лучше выбрать другой вариант или по возможности перенести строительство дома в иное место.

Выполнение работ по закладке столбчатого фундамента.

Площадку для основания дома готовят по заранее разработанному плану. Намечают периметр постройки, места будущих опор столбят колышками. Снимают плодородный слой грунта и выравнивают поверхность.

Скважины проделывают с помощью ручного бура. Глубина ямы зависит от выбранного способа закладки столбов. Диаметр отверстия должен немного превышать размер несъемной опалубки. Для строительства жилых домов в качестве несущих опор выбирают стальные трубы диаметром свыше 250 мм.

В механическом или ручном миксере готовят бетон. На 1 часть цемента М500 добавляют 6 частей песчано-гравийной смеси.

Технология установки столбов заглубленного фундамента:

  • На дне скважины плотно утрамбовывают песчаную подушку;
  • Корпус металлической опоры изолируют битумной мастикой;
  • Трубу заглубляют в песчаную подушку и фиксируют вертикально;
  • Заливают раствор так, чтобы он пропитал песчаную подушку;
  • Опалубку закрепляют в вертикальном положении и выдерживают время, чтобы основание застыло;
  • Для увеличения прочности основания внутрь трубы вставляют прут арматуры, который должен пройти бетонное основание;
  • Металлический корпус заполняют бетоном до верхнего края;
  • Пространство вокруг столба утрамбовывают песком и грунтом.

В процессе выполнения работ по возведению фундамента из металлических труб следят за одинаковым уровнем всей несущей системы. Высота надземной части опор должна составлять 40–50 см. После того как бетон застынет, можно приступать к сооружению ростверка.

Необходимые материалы

Для изготовления ростверков могут использоваться:

  1. Перемычки из железобетона, укладываемые несколькими рядами.
  2. Железобетонные балки усиленного типа.
  3. Монолитный железобетон.
  4. Металлические балки.
  5. Брус.

Наряду с защитой конструкции от опрокидывания, ростверк помогает равномерно распределить нагрузку от дома на каждую из опор. В случае грунтовых подвижек столбы получают возможность работать вместе. Благодаря возвышению ростверка над землей она получает возможность двигаться в вертикальном направлении при пучении, не задевая конструкцию постройки.

Фундаментные столбы по глубине закладки бывают:

  • Глубокими. Преодолевают уровень промерзания, который зависит от местности (1,7-2 м).
  • Малозаглубленными. 50-70% от уровня промерзания.
  • Незаглубленными. Глубина закладки в этом случае обычно не превышает 40-50 см.

За что его выбирают

Опорно-столбчатый фундамент имеет ряд преимуществ перед своими «собратьями по цеху»:

Бюджетный. Строительство столбчатого фундамента (если вы занимаетесь им самостоятельно, без помощи специалистов) обходится в два раза дешевле, чем строительство любого другого вида фундаментов

Но даже если вам пришлось нанимать профессионала, экономия все равно существенная: стройматериалов – в два раза меньше; времени – приблизительно во столько же.Кстати, многие из застройщиков выбирают как оптимальный вариант столбчатый фундамент из кирпича по причине его доступности и прочности – при правильном возведении служит не меньше 100 лет.

Технология монтажа такого фундамента настолько проста, что понять ее и справиться с нею сможет любой человек, даже не владеющий строительной специальностью.
В качестве стройматериалов для фундамента можно использовать б/у кирпич
Но при этом важно, чтобы использованный материал не был слишком изношенным.ВНИМАНИЕ! Если материал для столбчатого фундамента – кирпич, отнеситесь к его выбору очень серьезно. Качественный фундамент получите только из полнотелого красного обожженного кирпича, обладающего высокой плотностью и слабой водопроницаемостью.

Как возвести своими руками: пошаговая инструкция

В настоящей инструкции учтены основные моменты, на которые следует  обратить внимание самостоятельным застройщкам. Установка фундаментных опор осостоит из ряда этапов:

Установка фундаментных опор осостоит из ряда этапов:

  1. Заготовка стройматериалов.
  2. Инструменты.
  3. Организация стройплощадки.
  4. Бурение скважин и уширение подошвы.
  5. Приговление бетона.
  6. Заливка дна скважин.
  7. Установка труб.
  8. Монтаж армокаркасов.
  9. Обратная засыпка.
  10. Заливкка труб.

Для возведения нужно заготовить следующие материалы:

  • а/ц трубы;
  • песок, щебень, цемент и вода;
  • арматурные хлысты.

Инструмент

Для производства работ понадобятся следующие инструменты:

  • шанцевый инструмент (лопаты, кирка);
  • садовый бур;
  • лазерный уровень;
  • растворомешалка или ёмкость под ручной замес раствора;
  • тачка;
  • вёдра.

Организация стройплощадки

С территории строительства удаляют мусор и плодородный слой почвы. Согласно схеме на участке делают разметку расположения асбестовых столбов.

Для этого протягивают шнур вдоль линий установки опор и отмечают центры опор деревянными колышками или отрезками арматуры.

При отсутствии геодезических инструментов правильность построения прямоугольников разметки проверяют с помощью шнура. Его натягивают между противоположными углами разметки. Диагонали должны быть равны.

Бурение скважин

К данному этапу работ нужно отнестись с особой аккуратностью и осторожностью. Перед началом сверления грунта бур нужно выставить строго по вертикали

В течение всего процесса бурения нужно контролировать это положение. В случае отклонения от вертикальной линии труба будет установлена с перекосом и потеряет часть несущей способности.

Расширение нижней части скважины увеличит опорную площадь столба, а песок не даст уйти в землю цементному молочку из жидкого бетона. Уширение пяты делают с помощью специальной лопатки, прикреплённой к нижней части бура.

Лопатка, поднимаясь снизу вверх до уровня горизонта, вырезает грунт на заданную ширину. Выработка почвы ссыпается в бункер, который извлекают вместе с буром.

Приготовление бетона

Чтобы изготовить бетон М 300, понадобится:

  • цемент М 400 или М 500,
  • мелкий песок и щебень с размером частиц 5 – 30 мм.

Воду лучше использовать из водопровода. Различные примеси могут ухудшить качество бетонной смеси.

Заливка дна скважин

На песчаную подушку выливают бетонный раствор до полного заполнения уширения основания фундамента. Заливку оставляют застывать в течение 14 дней. После этого в скважины опускают а/ц трубы.

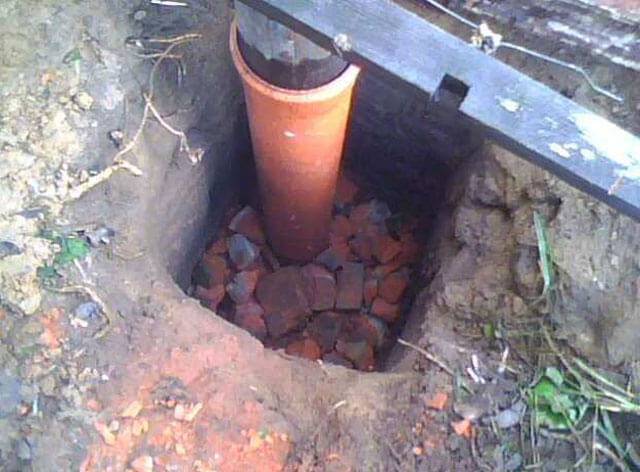

Установка труб

Скважины бурят шире на 50 -70 мм внешнего диаметра труб. Просвет даёт возможность корректировать вертикаль положения опор. Асбестовые цилиндры фиксируют распорками, что позволяет избежать смещения опор во время заливки бетоном.

Монтаж армокаркасов

Армокаркасы готовят из нескольких хлыстов периодического профиля ø 8–10 мм. Вертикальную арматуру связывают с поперечными отрезками проволокой.

Обратная засыпка

После установки труб производят обратную засыпку просветов между опорами и стенками скважин. Это можно делать выработанным грунтом, но лучше засыпать пустоты песчано-щебёночной смесью с послойной трамбовкой (каждые 200 – 300 мм засыпки).

Заливка труб

Трубы заполняют жидким бетоном вёдрами

Через каждые 200 мм заливки раствор уплотняют, трамбуя его подходящим стержнем из дерева или арматуры.

Бетон должен застывать и набирать прочность в течение 30 суток со дня заливки. Верх труб укрывают плёнкой для защиты бетона от осадков в ненастье и пересыхания в жаркую погоду.
