Пошаговая инструкция по обвязке свайного фундамента доской

Особенности процедуры

От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола

Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки

Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:

  • предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
  • убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
  • обработать обвязочный материал антисептическим составом;
  • следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).

Когда применяется?

Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.

Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.

Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.

Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.

Плюсы и минусы

У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:

  1. Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
  2. Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
  3. Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
  4. Доски не требуется предварительно сушить.
  5. Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.

Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).

Цокольный сайдинг

Зданием на винтовых сваях проще и дешевле всего обшить таким материалом. Облицовка обладает следующими преимуществами:

  • низкая стоимость (даже с учетом комплектующих изделий);
  • простота монтажа своими руками;
  • долговечность;
  • износостойкость;
  • устойчивость к гниению и возникновению плесени;
  • широкий ассортимент цветов;
  • простота эксплуатации.

Цокольный сайдинг

Но наряду с достоинствами сайдинг и обладает рядом недостатков. Например, он не подойдет при необходимости утеплить цоколь дома на винтовых сваях.

Технология монтажа

Сделать обшивку дома достаточно просто, нужно лишь знать порядок работ и нюансы их выполнения. Устройство цоколя выполняется в следующем порядке:

  1. Монтаж обрешетки под сайдинг. В первую очередь закрепляют нижнюю планку. Она располагается параллельно земле. Расстояние от поверхности почвы назначаются равным 150—200 мм. Такой зазор необходимо для поднятия обшивки над грунтом. Расстояние от панелей до грунта после монтажа должно равняться 50—70 мм. Эта прослойка компенсирует пучение грунта в зимний период. В теплых регионах или на крупнообломочных основаниях зазор можно делать меньше.
  2. Деревянные доски прикрепляют к сваям. Для этого к оголовкам требуется заранее приварить специальные кронштейны. Также в качестве каркаса можно использовать металлический профиль, который приваривается к фундаментам без дополнительных элементов.
  3. Аналогично первой крепят планку в верхней части цоколя дома на винтовом фундаменте.
  4. Между продольными направляющими иногда выполняют вертикальную обрешетку. Необходимость в ней зависит от высоты цоколя. При высоком поднятии здания из земли стоит предусмотреть дополнительные элементы в качестве усиления.
  5. Сайдинг начинают монтировать с нижней стартовой планки. На нее устанавливаются цокольные панели. Крепление элементов на обрешетку выполняется с помощью саморезов. Для устройства углов потребуются специальные профили.
  6. Чтобы отвести осадки от цокольной части на сайдинг устанавливают отливы.
  7. Отделка нижней части дома завершается после оформления зазора между землей. Пространство необходимо закрыть так, чтобы оставалась возможность для проникновения воздуха, но мелкий мусор, насекомые и прочая живность не имели доступа.

Все деревянные элементы перед началом работ обрабатывают антисептическими составами. Это необходимо для предотвращения поражения грибком, плесенью и гниением. В качестве дополнительных мероприятий можно выполнить противопожарную обработку антипиренами.

Сайдинг является наиболее распространенным вариантом. Отделка здания в этом случае выполняется легко и быстро. Устройство стоит начинать после завершения строительства дома, когда все коммуникации уже подведены. Чтобы трубы не замерзали в проветриваемом подполье, их оборачивают теплоизоляционным материалом. Чаще всего для этих целей применяется минеральная вата. Можно использовать готовые элементы теплоизоляции для труб, а можно сделать утепление с помощью минераловатных матов (завернуты в рулоны).

Обратите внимание на мягкую гидроизоляцию отмостки

Сайдинг станет отличным вариантом для того, чтобы закрыть пространство под домом. Для крепления панелей к обрешетке необходимо подготовить саморезы.

Что из себя представляет и зачем она нужна?

Грубо говоря, обвязка — это основание чернового пола будущего дома.


Она нужна для:

  • объединения разрозненных столбов (или свай) в одну монолитную конструкцию;
  • использования в качестве основания для монтажа стен и пола;
  • равномерного распределения нагрузки на фундамент.

К слову, в случае, если на строительной площадке наблюдаются перепады высоты, такая технология строительства однозначно дешевле тривиального ленточного фундамента.

Требования к монтажу

Чтобы обвязка на 100% выполняла свою роль, во время монтажа нужно соблюдать ряд требований:

  1. обвязочный материал и столбы нужно надежно скрепить болтами, скобами или пробками;
  2. укладка должна выполняться строго по уровню (если нужно добавить — высота добирается пластинами, если убрать — спиливается);
  3. между сваями и обвязочным материалом (если это цельный или составной брус) должен идти слой гидроизоляции;
  4. каждый угол должен быть укреплен уголками, скобами, гвоздями и т.п.

Требования к материалу

При подборе материала, имеется ввиду выбор между деревом, металлом и железобетоном, нужно учитывать следующие факторы:

  • ширина обвязочного материала должна быть в два раза больше диаметра свай;
  • он должен быть прочным, не подвергаться деформации;
  • сечение должно быть одинаковым по всему периметру;
  • по всей длине должна соблюдаться идеальная ровность;
  • он должен легко поддаваться обработке.

Обвязка брусом

Ростверк из бруса применяется, когда запланирован каркасный или брусовой дом. При этом обвязка может быть выполнена самостоятельно силами пары человек

Не стоит забывать, что следует обратить внимание на прочность выбранной древесины. Лучше, если это будет дуб, лиственница или кедр – это наиболее крепкие и устойчивые к внешним воздействиям породы

Работы проводятся в следующем порядке:

  • брус монтируется на оголовки, которые перед монтажом обрабатываются антисептическими пропитками – деревянные детали должны полностью высохнуть;
  • на них после установки свай наваривают стальные площадки толщиной 4 мм с размером 20х20 см, для фиксации бруса делаются отверстия диаметром 8-10 мм;
  • затем сварочные швы и оголовки покрывают нитрокраской или антикоррозийными средствами;
  • на металлические площадки укладывают бикрост или рубероид;
  • первый венец – ряд из бруса укладывают на них, торцы кладутся лапа в лапу;
  • с помощью измерительной ленты проверяется точность геометрии сооружения, после чего брус фиксируется к сваям с площадками шурупами длиной 150 мм и диаметром 8-10 мм, дополнительно можно провести крепёж болтами, просверлив брусья насквозь.

Доской

Если будущий дом планируется делать каркасным, или это будет сруб, то обвязка свайного фундамента пакетом досок используется в большинстве вариантов. Для обвязки используют следующие виды деревьев:

  • Ель;
  • Кедр;
  • Сосна;
  • Лиственница.

Следует сразу обратить внимание на преимущества использования в качестве ростверка доски:

  • Не деформируется и не трескается, в отличие от бруса. Массивное сечение последнего нередко приводит к появлению трещин в процессе монтажа;
  • Брусья сложно соединить в одну длинную балку;
  • Вес готового бруса значительный и для его перемещения, установки и корректировки положения нужно больше рабочих. Доски легче, балка собирается непосредственно на месте монтажа. Потому количество рабочих рук не увеличивается;
  • Доски не нуждаются в предварительной сушке;
  • Балка, собранная из отдельных досок способна выдержать вес больше, чем брус той же толщины.

Существует два способа обвязки доской:

  1. В полдерева. Каждая доска промазывается клеем и соединяется с другой доской. Затем готовую балку дополнительно скрепляют саморезами и гвоздями. Если используются тонкие доски, то между ними прокладывают дополнительно фанерные листы. Готовую балку ставят на ребро и шурупами крепят к площадке.
  2. Елочка. Предварительно обвязка разделяется на три контура: средний, внешний, внутренний. Сборка происходит поочередная, как и крепление.

Обвязка деревянным брусом

Обвязка винтовых свай с помощью бруса является популярной благодаря простоте обработки, доступности и универсальности материала. Ростверк такого типа также позволяет повысить несущую способность фундамента и подходит для деревянных и каркасных домов, дач, летних построек и бань.

Основные этапы строительства деревянного ростверка включают в себя:

  • покрытие древесины специальным антисептическим составом для повышения устойчивости к внешним факторам среды;
  • нанесение битумного гидроизоляционного слоя с целью придания деревянной опоре водоотталкивающих свойств;
  • горизонтальное выравнивание лопастных труб;
  • установка оголовков;
  • выпиливание на стыках углублений между бревнами для плотного соединения каркаса;
  • установка рамы по контуру сооружения;
  • уплотнение стыков жгутами;
  • выравнивание рамы и тщательная проверка углов;
  • фиксация оголовков самонарезающими шурупами.

Для строительства деревянной обвязки чаще всего используются хвойные породы деревьев – сосна, лиственница, ель, прошедшие атмосферную сушку. Она позволяет снизить риск деформации древесины во время ее эксплуатации.

Расчет ростверка

Расчет ростверка — ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно — вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6 : 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка:

(6 +

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит:

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении расчетов необходимо использовать одинаковые единицы измерения, иначе полученные значения будут некорректными.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

  • ствол из стальной трубы;
  • острый наконечник в форме конуса;
  • лопасть (винт);
  • оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

AlexSpb Пользователь FORUMHOUSE

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

builder Пользователь FORUMHOUSE

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

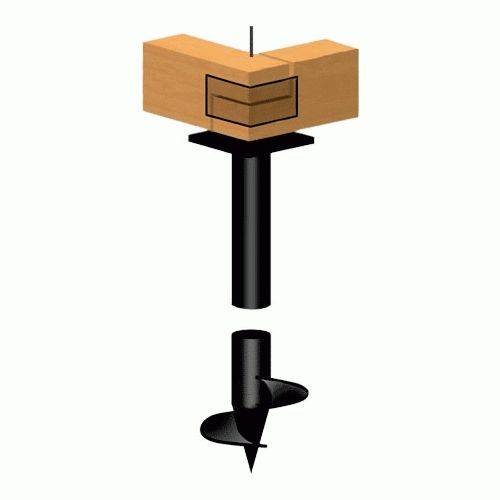

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм6810
Диамер сверла, мм4,56,58

Виды обвязки винтового фундамента

Окончательное качество и прочность свайного фундамента зависит от того, насколько точно соблюдалась технология на каждом этапе его возведения. Заключительным и наиболее ответственным этапом обустройства такого основания является обвязка.

Необходимость обвязки

Обвязка сооружается с целью надежной фиксации свайных элементов в точках разметки. Следует заметить, что обвязка монтируется только если ствол сваи возвышается над уровнем грунта более, чем на 0,5 м, в прочих случаях устанавливаются оголовки.

Обвязка свайной конструкции позволяет повысить степень ее жесткости. От того, насколько качественно и быстро сделана обвязка, будет зависеть прочность фундамента. Это связано с тем, что без обвязки сваи могут отклоняться под воздействием внешних факторов, вследствие чего возможно появление дефектов конструкции, исправлять которые очень сложно и затратно.

Процесс обвязки осуществляется после того, как смонтировано свайное поле и проведены работы по обрезке винтовых свай и бетонированию их внутренних полостей. В ходе обвязки на надземную часть свайных элементов наносятся антикоррозийные составы.

Виды обвязки

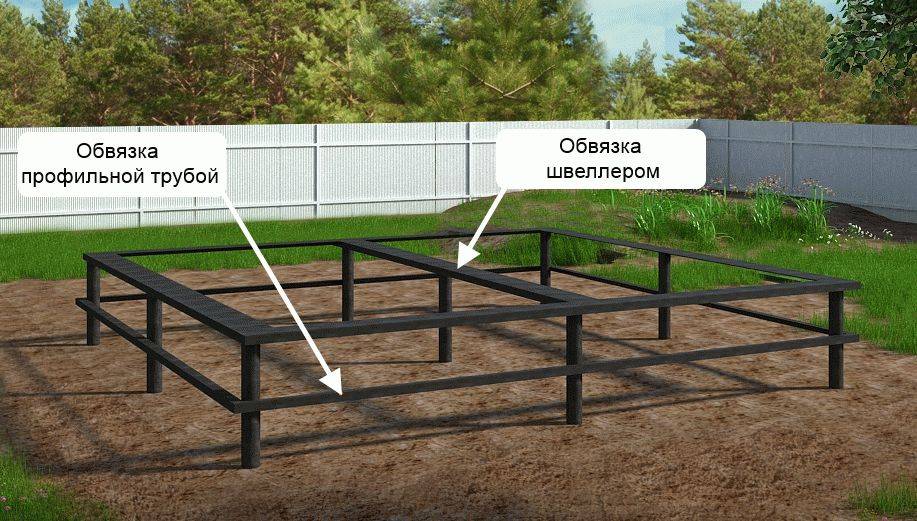

В настоящее время чаще всего используется три метода обвязки: профильная труба, металлический швеллер, двутавровая балка.

Этапы правильной обвязки винтовых свай своими руками

Процедура включает в себя несколько обязательных этапов. У каждого из них есть свои нюансы. Проводить строительные работы требуется согласно установленному порядку. Это устранит возможные ошибки и недочеты.

Работа с оголовками

Все оголовки свай требуется очистить, а также оборудовать квадратной пластиной 25х25 см. Это увеличит прочность основания. Пластины должны быть приготовлены заранее. В них высверливают отверстия, при помощи которых брус закрепляется на оголовке.

Крепление и соединение

При монтаже элементы должны быть разложены по периметру согласно проекту. Это облегчит процесс, а также позволит соблюдать установленные размеры. Балки состыкуются друг с другом под углом 90 градусов, то есть все углы должны быть прямыми.

При монтажной работе установка в месте пересечения элементов начинается со стыков, которые могут быть полукорпусные или «в лапу». Последний вариант более популярен из-за надежности.

К оголовку крепление осуществляется с помощью саморезов. Частым случаем будет применение шестигранных метизов, которые в дальнейшем затягиваются ключом. Учитывают, что брус внутри самого ростверка имеет врезку «в полкорпуса», а сам элемент должен войти очень плотно.

Дополнительный крепеж

Для увеличения надежности соединения применяют специальные скобы с диаметральным сечением в 0,8 см. Они фиксируют стыки. До момента дополнительной фиксации потребуется произвести разметку, а также сформировать первичные отверстия и каналы.

Проверка горизонтального уровня

После установки конструкции осуществляют проверку уровня. Горизонтальные отклонения между двумя противоположными сторонами не должна быть больше 0.5 см.

Важным моментом будет полное соответствие размеров проектным данным, так как отклонения повлияют на дальнейший процесс строительства.

Дополнительно повторно проверяют все углы, а также перпендикулярность стыков.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики

  1. Дешевизна.
  2. Простой монтаж.
  3. Быстрое возведение.
  4. Разнообразие моделей.
  5. Достаточная несущая способность.
  6. Ремонтопригодность.
  7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

  • ширина лопасти;
  • диаметр столба;
  • длина трубы;
  • тип наконечника;
  • толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

  • высота снежного покрова зимой;
  • температурный режим в помещении;
  • уровень подземных источников;
  • вероятность подтопления;
  • тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Обвязка свайного фундамента

Ростверк связывает между собой все сваи Данный тип основания имеет множество больших преимуществ, главными из которых можно считать огромный срок эксплуатации и надежность. Главным условием для отличных прочностных показателей является правильная обвязка винтового фундамента брусом.

Ростверком называют перекрытие, связывающее все сваи основания, закрученные по всему фундаменту. При возведении здания на столбы без обвязки конструкция не будет монолитной, опоры будут испытывать разнообразные усилия со стороны стен сооружения, поэтому со временем основание начнет разрушаться.

Ростверк надежно скрепляет все столбы в монолитную систему. Сваи, погруженные в почву, получают дополнительное сопротивление к давлению из грунта, отлично справляются с движением слоев почвы, пучению и другими воздействиями.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

  • Высокая скорость соединения.
  • Прочность, устойчивость ко всем возможным нагрузкам.
  • Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

  • Склонность металла к коррозии.
  • Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
  • Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

  • Обеспечение максимальной несущей способности системы.
  • Независимость от климатических или погодных условий.
  • Относительно низкая потребность в периодическом обслуживании.
  • Долговечность, надежность материала.

Недостатками бетонных элементов являются:

  • Сложность создания, необходимость выполнения разных последовательных этапов работ.
  • Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
  • Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Критические ошибки при монтаже

Новички в этом деле могут допустить несколько фатальных ошибок, из-за которым дом может оказаться непригодным для проживания.

Например:

  • Соединение бруса между собой в местах, где нет опоры. Обвязка всегда должна соединяться на оголовке сваи.
  • Угловые соединения бруса всегда нужно делать нахлест. Обычная стыковка не дает необходимой жесткости и есть вероятность образования трещин.
  • Нельзя делать нахлест вертикально. Брус должен состыковываться только горизонтально.
  • На оголовок должна заходить основная часть каждого бруса, а не только их «обрезанная часть».
  • Стоит воздержаться от использования гвоздей. Возможность появления трещины возрастает при очередном заколачивании гвоздя.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
