Что такое оголовок печной и вентиляционной трубы + особенности монтажа

Технология монтажа

Основное требование строительных норм заключается в том, что оголовок не должен затруднять выхода дымовых газов из трубы.

Чтобы ему соответствовать, нужно соблюдать ряд принципов:

  • При удалении трубы от конька крыши на 1,5 метра и менее вершина колпака должна возвышаться над коньком как минимум на 50 сантиметров.
  • При удалении трубы от конька на 1,5-3 метра оголовок должен находиться с ним на одной горизонтальной линии.
  • При удалении трубы от конька на 3 метра и более оголовок не должен находиться ниже прямой линии, проведенной от вершины крыши под углом 10 градусов.
  • Если высота внешней дымоходной кладки составляет 1,2 метра и более, то перед установкой колпака нужно закрепить трубу крышевыми растяжками.

Большинство моделей оголовков являются сборными, что упрощает их монтаж. Общий алгоритм установки стандартен для всех доборных элементов: сначала производится крепеж основного изделия и его дополнительных деталей, затем все стыки герметизируются.

Оголовок не должен затруднять выхода дымовых газов из трубы

Первой устанавливается нижняя часть колпака, прикреплять ее надо к верхушке дымовой трубы. В качестве крепежных элементов используются шурупы или заклепки.

Далее устанавливаются промежуточные элементы и верхушка конструкции, которые соединяются между собой с помощью кронштейнов. Для герметизации стыков используются составы на основе каучука или силикона

Особое внимание стоит уделить изоляции стыков оголовка и дымохода

Колпаки и зонты

Колпаки и зонты Для крыш и заборов

Зонты – для дымоходов и шахт это один из элементов кровли, которые не дают проникнуть осадкам в трубу или шахту, что продлевает их службу

Колпаки – используют на столбах заборов, так же как и элементы кровли, они защищают конструкцию от воздействия окружающей среды

Красиво исполненное изделие придает дому или забору законченный вид. Мы можем изготовить нестандартные колпаки и зонты практически любой формы и сложности. Существует большой ассортимент колпаков и зонтов, но основными моделями являются: классический, монблад или плоская конструкция.

Колпак для забора 39х39

Стандартный колпак для забора 39х39 ..

550.00 р.

Колпак на трубу вентиляционной шахты (жалюзи)

Цена на зонт вентиляционной трубы в размере 39х39. ..

5 000.00 р.

Колпак на трубу дымохода №1

Цена на зонт печной трубы в размере 39х39. Возможно изготовление в других размерах..

3 000.00 р.

Колпак на трубу дымохода №2

Цена на зонт печной трубы в размере 39х51. Возможно изготовление в других размерах https://pla..

3 600.00 р.

Колпак на трубу дымохода №3 с шатром

Цена на зонт печной трубы с шатром в размере 39х51.Возможно изготовление в других размерах..

4 500.00 р.

Колпак на трубу дымохода №4 двухъярусный

Цена на зонт печной трубы двухъярусный в размере 39х51. Возможно изготовление в других размерах..

4 500.00 р.

Колпаки на трубу дымохода

Купить колпак на трубу дымохода – это не дань традициям, а прямая необходимость для тех, кто хочет защитить вытяжную систему от попадания мусора, осадков и опрокидывания тяги. Металлический дымник, соответствующий постановлению Правительства №390 и ФЗ №69 «О пожарной безопасности», обеспечивает нормальное функционирование дымохода и гарантирует безопасность использования котельного и печного оборудования.

Металлические колпаки дымоходов и вентиляционных шахт – надежность и безопасность

Изготовление колпаков на вентиляционную трубу или дымоход – одно из направлений работы нашей компании. Использование высокотехнологичных станков для гибки металла позволяет создавать защитные и декоративные элементы любых форм и размеров, стоимость которых остаётся доступной для владельцев частных домов и коттеджей. Цена колпака дымоходной трубызависит, прежде всего, от его размеров и сложности конструкции. Однако учитывая все преимущества, которые дарит использование этого защитного элемента, можно сказать, что покупка окупается в течение одного отопительного сезона, ведь дымник:

  • Защищает полость трубы от мусора и дождя,
  • Продлевает срок службы кирпичной кладки,
  • Защищает от опрокидывания тяги в ветреную погоду,
  • Оберегает надстройку вытяжной системы от гнездования птиц,
  • Придает завершенный и эстетичный вид верхней части дымохода.

Заказывая зонт дымовой трубы с доставкой в Москве, вы покупаете собственное спокойствие на следующие несколько лет, ведь приобретение такого защитного элемента избавит вас от многих хлопот, которые так часто случаются во время отопительного сезона.

Теги: #Колпак на кирпичную трубу дымохода

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

  • высоту всего изделия принимаем равной примерно 1,7 х D;
  • диаметр колпака в основании считаем равным 2 х D;
  • высоту колпака делаем около 5 — 7 см;
  • больший диаметр диффузора тоже принимаем равным 2 х D;
  • меньший диаметр считаем равным диаметру дымохода;
  • высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

  • ножницы по металлу;
  • молоток;
  • плоскогубцы;
  • заклёпочный пистолет;
  • рулетка;
  • карандаш;
  • картон;
  • циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

  1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

  2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

  3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
  4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

  5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

  6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

  1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
  2. Устанавливаем входной патрубок дефлектора на дымоход.
  3. Стягиваем место соединения вырезанной лентой.

  4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Требования проверяющих органов

Потребовать акт, отражающий результаты обследования дымоходных и вентиляционных инженерных сооружений и рекомендации по искоренению выявленных недостатков, могут разные организации – служба газа, жилищная инспекция, УГПС и другие. Для такого случая на руках у каждого должен быть пакет документов, которые следует получить у организации, на которую возложено обслуживание инженерных конструкций домов:

  • заполненный акт на специальном бланке с голограммой;
  • заверенная печатью копия лицензии, выданной МЧС;
  • копии протоколов, составленных по итогам периодической проверки теоретического и практического уровня подготовки специалистов, проводивших обследование.

Газовая служба дополнительно может запросить акт об установлении наличия контура молниезащиты имеющегося котельного оборудования.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

  • Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
  • Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
  • Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6.
Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной.
Теперь собирается обратный конус. Это производится на фальцах.
На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок.
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240.
D – 140; H – 168 и W – 280.
D- 200; H – 240 и W – 400.
D – 400; H – 480 и W- 800.
D – 500; H – 600 и W – 1000.
Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

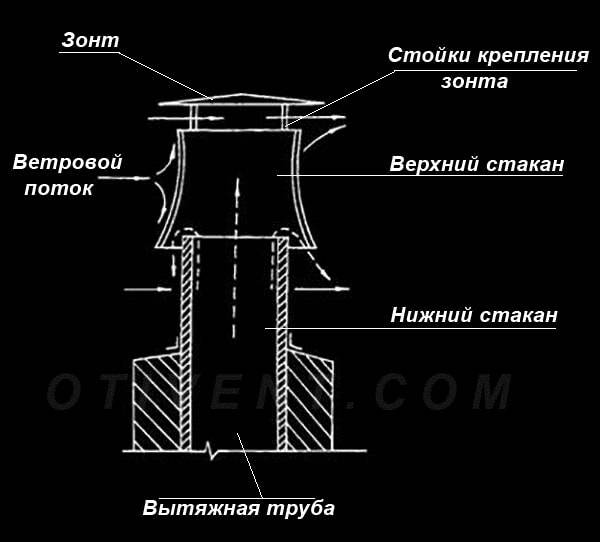

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

  • чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
  • ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
  • дрель с различными сверлами;
  • материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
  • дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Схема устройства дефлектора-флюгера: D = 108 мм; B = 210 мм; H = 80 мм; R = 200 мм; H1 = 530 мм

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

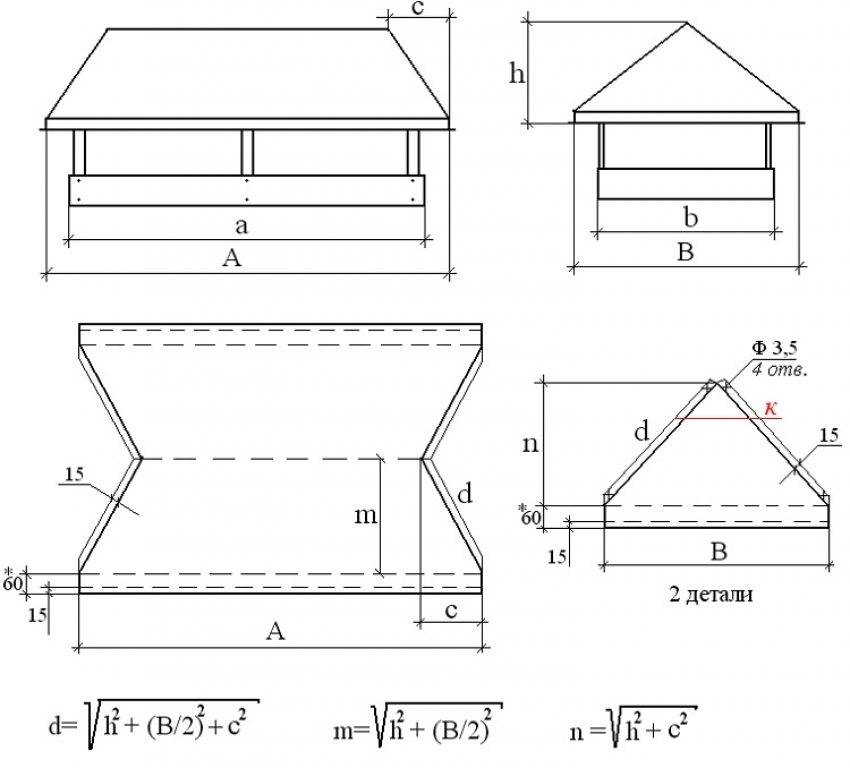

Схема-выкройка для изготовления дымника для трубы

Функциональность дымохода

Именно от высоты трубы и материала, используемого для её устройства, зависит:

  • качество сжигания топлива;
  • образование хорошей тяги, которая напрямую зависит от высоты трубы;
  • насколько быстро прогреваются стенки трубы — быстрый прогрев ведет к устранению конденсата, который не успевает образоваться при хорошей тяге.

На тягу влияет и качество материала. При устройстве кирпичных дымоходов необходимо делать внутреннюю поверхность как можно более гладкой, чтобы исключить возможность оседания большого количества сажи и копоти.

Для отделки трубы внутри не рекомендуется использовать глинистый раствор, поскольку глина является плохим проводником тепла, что влечет за собой образование конденсата и уменьшение тяги.

Как видите, все очень тесно связано между собой в устройстве дымоходных труб, но главной определяющей хорошей функциональности печей каминов или отопительных котлов все же служит оптимальная высота дымоходной трубы.

Существующие виды

Кроме материала изготовления, дымники могут обладать разной конструкцией. В большинстве случаев они представляют собой небольшую крышу, которая находится на четырех крепежных элементах и фиксируется непосредственно над дымоходной трубой. Некоторые современные модели выглядят очень привлекательно, что делает их неплохим украшением для дымохода. К тому же у них бывают существенные технологичные плюсы.

Если говорить о непривычных разновидностях флюгерков, то к ним следует отнести:

  1. Многоскатные модели. Такие изделия способны накапливать снег зимой, сохраняя эффект проветривания.

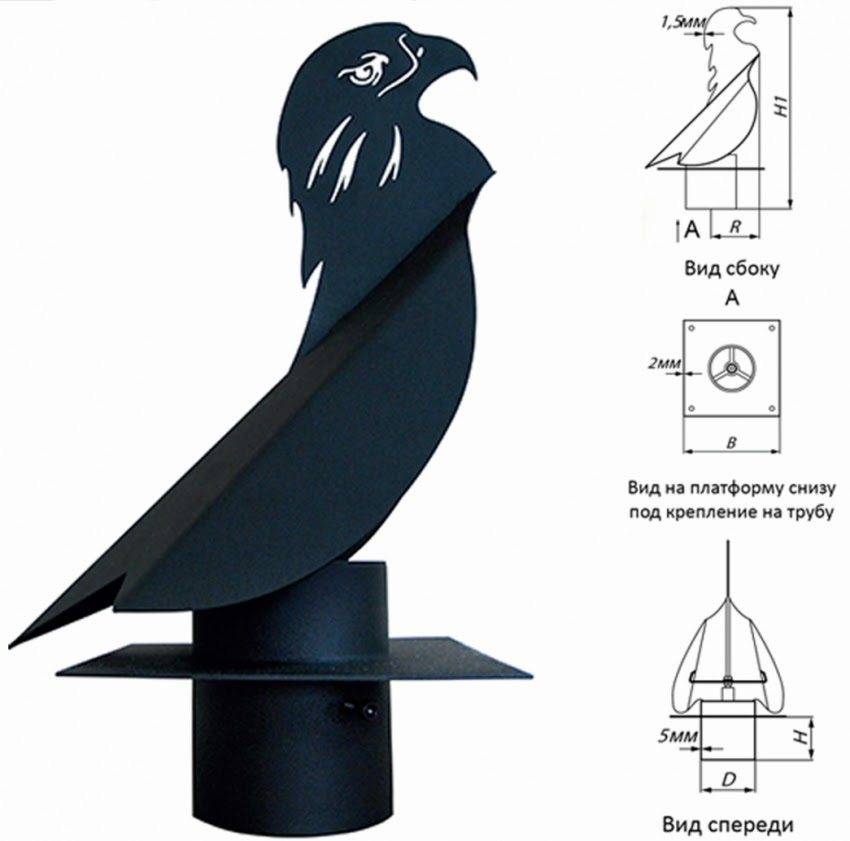

  2. С флюгером. Могут иметь самый различный внешний вид и идеально вписываться в общую концепцию стиля.
  3. С установленным искроуловителем на трубе. Этот тип не характеризуется особой декоративностью, но может похвастаться удобством эксплуатации и простотой монтажа.

Опытные мастера советуют не устанавливать стальные дымники над твердотопливными печами. Дело в том, что продолжительное воздействие высоких температур может изменить их цвет и привести к осаждению копоти.

Как сделать колпак на дымоход своими руками

Несмотря на то, что оголовник на трубу дымохода не сложно сделать своими руками, большинство застройщиков предпочитают покупать готовые, экономя время и силы. Такой подход не лишён здравого смысла, так как профессиональное изготовление колпаков на дымоходы позволяет получить изделия более эстетичного вида, оснащённые дополнительными функциями и украшениями. Особенно привлекательна возможность заказать козырёк по индивидуальному эскизу с учётом всех пожеланий.

Однако если постараться, что козырёк на дымоход вполне достойного качества и вида можно сделать самостоятельно. Для этого потребуется выполнить пять шагов:

1) Начертить эскиз колпака, тщательно измерив внутренний диаметр трубы дымохода. Размеры вычисляется следующим образом:

  • диаметр диффузора = диаметр внутренней трубы × коэффициент 1,3;
  • диаметр основания колпака = диаметр внутренней трубы × коэффициент 1,7;
  • ширина колпака = диаметр внутренней трубы × коэффициент 1,9.

Края оголовка должны выступать за трубуИсточник stroy-pz.ru

2) Приобрести листвой металл и ножницы для его нарезки, а также резиновую киянку, металлические уголки и метизы.

3) Листу металла придать квадратную форму и его углы попарно загнуть к противоположным.

4) Прикрепить получившуюся пирамиду к стойке основания.

5) Установить колпак на трубу, закрепив её, предварительно подогнав по размеру.

Обязательно перед установкой свериться с техническими нормативными документами региона и обеспечить соответствие работ предъявляемым требованиям. Это не только избавит от неприятностей с введением постройки в эксплуатацию, но и обеспечит возможность получить страховку при повреждении и гибели строения.

Видео описание

Как делается колпак на трубу, смотрите в этом видеоролике:

Как установить колпак на трубу дымохода

При установке оголовника важно помнить, что безопасность системы и её правильное функционирование более значимы, чем эстетика внешнего вида. Именно поэтому необходимо неукоснительно соблюдать правила монтажа козырька, а именно:

  1. Если КПД отопительного котла превышает 85 % недопустимо применять классическую пирамиду. Здесь подойдёт только конусный козырёк с открытым соплом, которая не покроется наледью при любом морозе;
  2. Если дымоход выполнен из кирпича без вставок и напрямую подсоединён к теплогенератору, следует накрыть её крышкой со сквозным патрубком;
  3. Внутри печных труб надлежит разместить пластину из нержавеющей стали, что существенно продлит срок эксплуатации козырька;
  4. Если зонтик на трубу имеет продухи, оптимально использовать двускатные или вальмовые зонты.

Так как данный вопрос имеет значение, определяющее надёжность эксплуатации всей отопительной системы, его лучше не пытаться решать самостоятельно, а обратиться за консультацией к специалистам.

Видео описание

Наглядно про монтаж колпака на дымоходную трубу альпинистами – в этом видео:

Почему приходится менять колпаки на трубе дымохода

Ни один, даже самый дорогостоящий колпак на печную трубу не будет служить вечно и рано или поздно потребует замены. Причиной этому является воздействие высоких температур на уязвимый метал. На выходе температура дымового потока превышает 150 °C – 180 °C и постоянное воздействие его на стенки козырька приводит к его прогоранию. Лист из оцинкованной стали выдержит не более 3-5 лет, либо 7-10 при условии оборудования его отражателем. Для сравнения, роскошный колпак для трубы дымохода из меди прослужит до 50 лет.

Роскошный кованый колпак на дымоходИсточник metkolor.ru

Заключение

Колпак на трубу дымохода позволяет защитить канал от загрязнения, продлить срок эксплуатации отопительной системы, но несколько снижает силу тяги. Он может служить украшением крыши и защитой дымохода, или создать настоящую проблему, обледенев зимой. Устанавливать его или нет, каждый решает сам, исходя из особенностей отопительной системы и личных предпочтений.

Преимущества оголовков-дефлекторов

Защитные устройства для трубных коммуникаций выстраивают не только над головой – под ногами они тоже нужны. Входной и выходной оголовки водопропускных труб выполняют не менее ответственную работу, чем сооруженные над черепицей дымники. Внешних и функциональных различий тех и других не счесть, что естественно для элементов, имеющих дело с неодинаковыми средами.

Дым и отработанный воздух по «коридорам», проложенным от котла или печки к кровельной плоскости, будет выходить и в отсутствие крышки-прикрытия. Тем не менее, использование названных элементов стало повсеместным. Для чего же оголовок трубы нужен, что за серьезные проблемы он решает? Возможно, это просто модный декор, без которого можно обойтись, избежав лишних трат?

Нельзя. Доказательство тому – солидный список достоинств дефлектора-вытяжки.

  • Без этого колпачка трубный канал начнет забиваться пылью, залетающими в отверстие листьями и прочим мусором.
  • На кромке открытого дымохода любят погреться птички – а упасть внутрь, отравившись угарным газом, им несложно.
  • Крышка-грибок спасает скважину от дождя, града, снега и не дает разрушаться корпусу конструкции.
  • Исполняющий роль ветро- и искрогасителя оголовок дымовой трубы предупреждает возгорание и стабилизирует тягу.
  • Элегантный и поддерживающий стиль постройки зонт-флюгер украсит верхний ярус и облагородит здание в целом.
