Печь барбекю своими руками: делаем печь из кирпича, чертежи

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

https://www.youtube.com/watch?v=Wg7G1eBcvsc

Барбекю из металла

Для домовладельца, обладающего навыками сварочного дела, проще самому изготовить переносную барбекюшницу из металла, чем класть ее из кирпича. Поэтому мы не могли обойти стороной этот весьма популярный вид мангалов. А ведь металл в хороших руках может принимать какие угодно формы, отсюда и появляются разные конструкции самодельных барбекю. Традиционную жаровню на ножках представлять нет смысла, а вот фото более оригинальных изделий точно заслуживают внимания:

Металлическое барбекю из газового баллона трудно назвать переносным из-за приличного веса. Зато у него есть крышка топливника, что позволяет сберечь тлеющие угли какое-то время до поджаривания следующей порции шашлыков. Также интересна конструкция барбекю с крышкой, изготовленного своими руками из обычной железной бочки:

Очень эстетично выглядит около дома ажурная конструкция шашлычницы с навесом из поликарбоната, чей чертеж изображен ниже:

Этапы строительства мангала и барбекю из кирпича

Итак, вы определились с конструкцией и комплектацией будущего строения, выбрали место для ее возведения и приобрели все необходимые для строительства материалы? Теперь самое интересное – строительство кирпичного мангала (гриля, барбекю).

Этот процесс можно разбить на несколько стандартных этапов:

  1. Заливка фундамента;
  2. Монтаж конструкции – укладка кирпича;
  3. Установка жаровни;
  4. Декорирование.

Остановимся на каждом из указанных этапов строительства гриль-зоны более подробно.

Фундамент кирпичного гриля

Как и в случае со строительством любой другой конструкции, первым этапом здесь выступает укладка прочного и надежного фундамента – плиты, на которой и расположится ваш будущий мангал и все то, что вы начертили себе на предыдущих этапах реализации проекта.

Профессиональные строители обращают особенное внимание на тот факт, что качественно выполненная укладка фундамента, закладывает гарантию устойчивого положения всего будущего изделия. В процессе проведения данного этапа строительства кирпичного мангала проводится выравнивание почвы, для устранения перекосов

После, укладывается армирующая сетка и заливается бетонный раствор

В процессе проведения данного этапа строительства кирпичного мангала проводится выравнивание почвы, для устранения перекосов. После, укладывается армирующая сетка и заливается бетонный раствор.

Крепость бетона для фундамента на прямую зависит от общей массы будущей конструкции

Заливка фундамента осуществляется следующим образом:

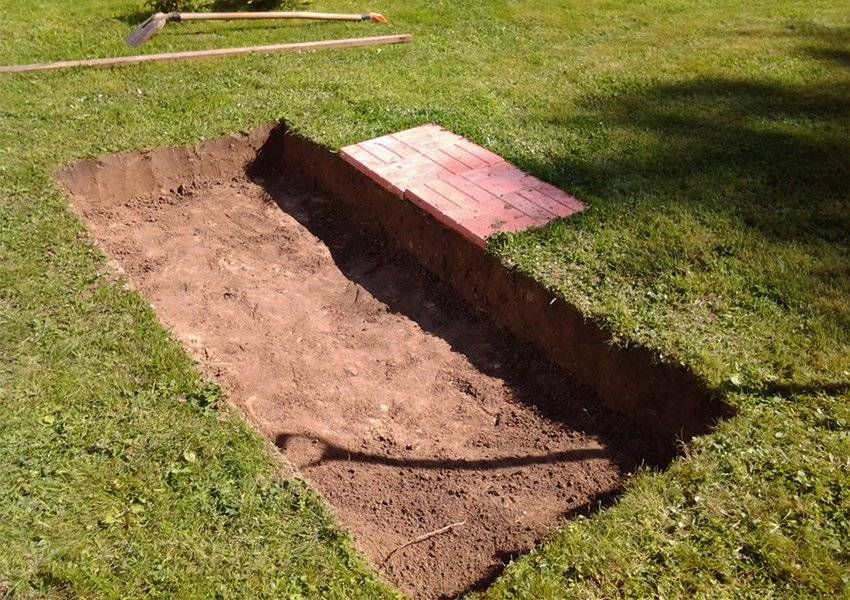

  • Изначально удаляется верхний слой грунта (приблизительно 20-25 см).
  • Защитить от размыва и проседания в образовавшийся ров поможет песчано-гравийная смесь, которая укладывается слоем в 15-20 см.
  • Сверху ложится каркас из арматурных прутьев.
  • Приготовления бетона предполагает такой состав: песок, мелкий щебень и вода. Смесью заливают ров под опалубочный блок, при этом делая выступ над уровнем земли в 15 см. После заливки поверхность выравнивают правилом и вибрированием уменьшают пористость бетонного камня.

Укладка кирпича

После того, как бетон фундамента просохнет – можно приступать к следующему этапу работ – укладке кирпича.

Возведение мангала методом в полкирпича, отмечают специалисты, является самым простым в исполнении вариантом укладки. В том случае, если стенки будут иметь высокую нагрузку стоит применять единичный формат, с принципом расположения кирпича «в разбежку».

Варианты перевязки кирпичной кладки

Выкладка рядов кирпича осуществляется в несколько заходов. Обусловлено это тем фактом, что нижний ряд должен успеть просохнуть до начала монтажа ряда следующего. Если пренебречь этим правилом может произойти смещение. Выкладывая горизонтальную поверхность, укладочные швы укрепляются металлическими уголками, на которые и производится укладка кирпичей.

Монтаж жаровни гриля

Простейшие модели жаровни представлены обычным продолжением вертикальных стоек и отделяются барьером (поддоном), где располагается горючий материал. Чтобы разместить поддон и гриль можно воспользоваться несколькими вариантами:

  • Смещение кирпичной кладки для создания необходимых казелков;
  • Применение специальных скоб-держателей;
  • Монтаж металлических уголков.

Казелковые кирпичи являются опорой для увесистой фурнитуры из металла

Для экономного использования горючих материалов, а также для поддержки жара, в днище жаровни проделывают круглые отверстия.

Декорирование кирпичного гриля

Для завершающего этапа достаточно произвести зачистку поверхности от лишнего раствора и при необходимости замазать просветы в швах кладки. Если этого недостаточно, мангал можно декорировать такими элементами, как:

  • Камень декоративный или натуральный;
  • Клинкерная плитка и т.д.

Профессионалы, осуществляющие строительство кирпичных мангалов (грилей, зон барбекю) уже долгие годы, утверждают, что качественно выполненные работы – это залог надежности конструкции, которая будет радовать своим функционалом долгие годы вас и ваших гостей.

Таким оказался наш рассказ о том, как своими собственными руками создать надежный и красивый кирпичный мангал. Надеемся информация окажет вам практическую пользу, желаем удачи!

Моделирование мангала

Процесс моделирования позволяет наглядно оформить будущее изделие, изобразить конструкцию по деталям, разобраться, как будут соединяться элементы.

При правильно собранном макете получается мини-версия мангала. Сделать ее удобно из пенопласта и других легких материалов.

В зависимости от модели стандартная конструкция может быть дополнена (на выбор):

  • каминной кассетой;
  • столешницей с мойкой;
  • встроенной дровяной печью;
  • духовкой (русская печь);
  • рабочей поверхностью, которую можно поднимать (откидной столик);
  • тандырницей;
  • казаном, плитой.

Порядовка печного комплекса

Каждый из перечисленных модулей делается встроенным или по желанию заказчика устанавливается отдельно.

Мангал, созданный по образу русской печи

В таком варочном приспособлении в пределах одной конструкции объединены достоинства мангала и русской печи.

Главной особенностью устройства является отсутствие необходимости перевязки швов, что значительно упрощает процесс его возведения и позволяет каждому домашнему мастеру сложить печь своими руками.

После того как устройство будет возведено, перед началом эксплуатации его необходимо просушить самым тщательным образом, при этом несколько первых растопок следует осуществить в разгонном режиме.

При создании арочного свода дачной печи нужно учитывать, что в его центре должен присутствовать только один кирпич. От выполнения этой конструкции зависит прочность сооружения. При формировании арочного свода используется специальное устройство из дерева, которое носит название кружало. Присутствующую разность расстояний между нижней и верхней частями соседних кирпичей арочного свода компенсируют цементно-песчаным раствором, который используется в ходе создания конструкции.

↑ Чем отличается барбекю от гриля, мангала

Гриль, мангал, барбекю – эти приспособления созданы специально для приготовления мяса на углях, но различия в них всё-таки есть.

↑ Мангал

Самое простое и наиболее распространённое приспособление для приготовления мясных деликатесов, в основном, шашлыка. Конструкция мангала состоит из прямоугольного металлического ящика, который держится на ножках. На стенках имеются отверстия, чтобы работала тяга, а также выемки для шампуров. В мангале тлеющие угольки лежат прямо на дне конструкции, и от них жар поднимается снизу вверх. Мангал считается самым популярным приспособлением из-за того, что его с легкостью можно взять с собой в поход или при выезде на свежий воздух. Собрать мангал не составляет труда и делается это в считанные минуты.

↑ Гриль

Отличительной чертой данного приспособления считается наличие решётки, куда высыпаются угли, и крышки. Нужна крышка для того, чтобы жар поступал со всех сторон, а не только снизу, как в предыдущем случае. В гриле также есть возможность регулировать подачу воздуха благодаря специальным заслонкам. Они расположены в верхней и нижней части конструкции

Ещё к одной важной особенности гриля относится более быстрое приготовление блюд. Из-за закрытой крышки пища получается скорее тушенной, нежели жареной

Если отложить крышку в сторону, то гриль можно использовать как классический барбекю.

↑ Садовый камин – барбекю

Принцип работы такого устройства сильно схож с мангалом, но барбекю более сложное устройство. В отличие от классического мангала, у барбекю две решетки, одна для углей, а другая для еды. О самом происхождении названия барбекю до сих пор спорят.

Наиболее приемлемое: «barbe et queue», что с французского означает «от бороды до хвоста». Всё дело в том, что первоначально на решётках жарили не кусочки мяса, а целые окорока свиней или целиком ягнят. Среди русскоязычных поклонников шашлыков за этой конструкцией закрепилось ласковое название – «барбекюшница».

Барбекю – это более дорогое устройство по сравнению с мангалом и грилем.

В некоторых моделях есть возможность регулировать расстояние между решёткой, где лежит блюдо, и углями, что позволяет контролировать уровень жара. В барбекю жар направляется снизу вверх.

Часто барбекюшницу называют «садовым камином». Всё из-за того, что барбекю – большое сооружение, собранное из кирпича или камня. В сооружение входит оборудованный стол для готовки пищи и крыша над головой. А также вставленный казан и раковина, к которой подводят воду, чтобы была возможность мыть мясо, овощи и фрукты.

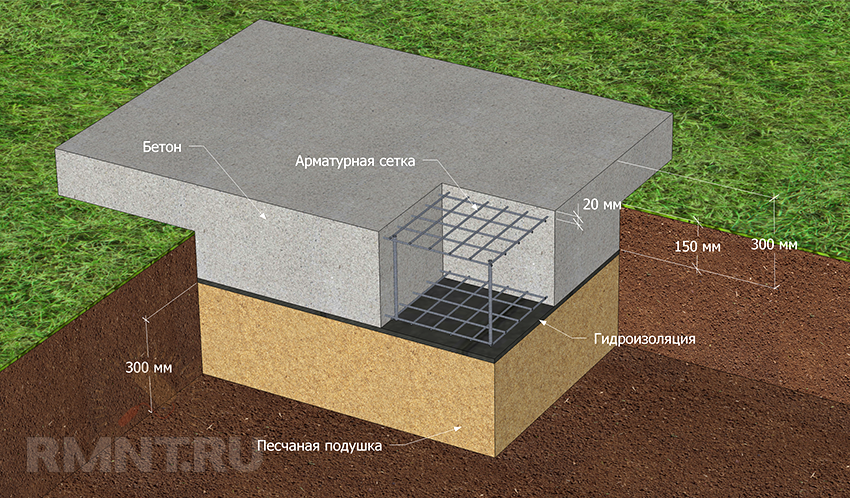

Фундамент

Материалы

Основными материалами для монолитной плиты являются: бетон, арматурные сетки.

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

Цемент М 400 — 1 часть.

Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.

Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м3:

  • цемент — 325 кг;
  • песок — 1300 кг;
  • щебень — 1300 кг;
  • вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края. Если печь имеет размер 1400х1000 мм, то фундамент будет 1600х1200 мм.

Инструменты

  • щуп (для уплотнения бетона);
  • трамбовка (узкая), защищенная металлом;
  • трамбовка (круглая) с двумя ручками;
  • трамбовка (квадратная), обитая снизу металлом;
  • гладилка (для разравнивания бетона);
  • скребок (для удаления цементного молока);
  • полутерок;
  • доска (для разглаживания бетона);
  • кельма;
  • лопата — прямая режущая часть;
  • лопата — остроконечная нижняя часть;
  • лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции

Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю

Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

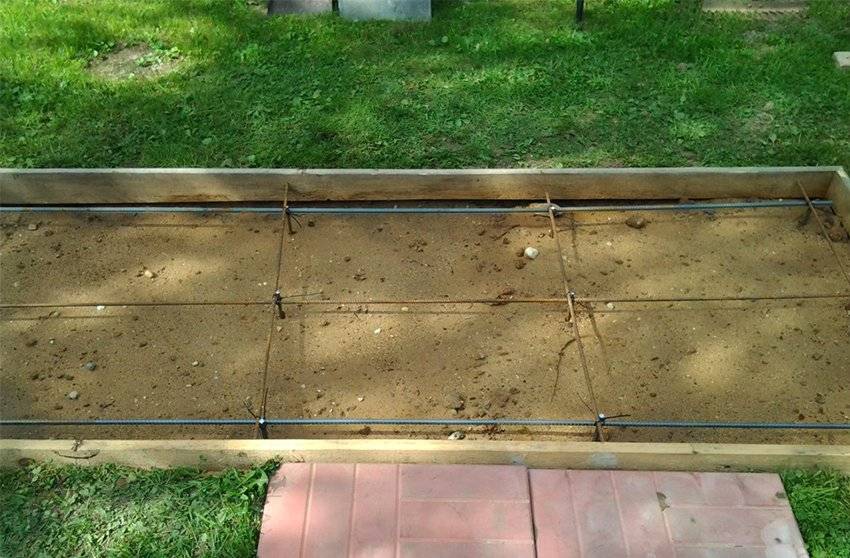

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

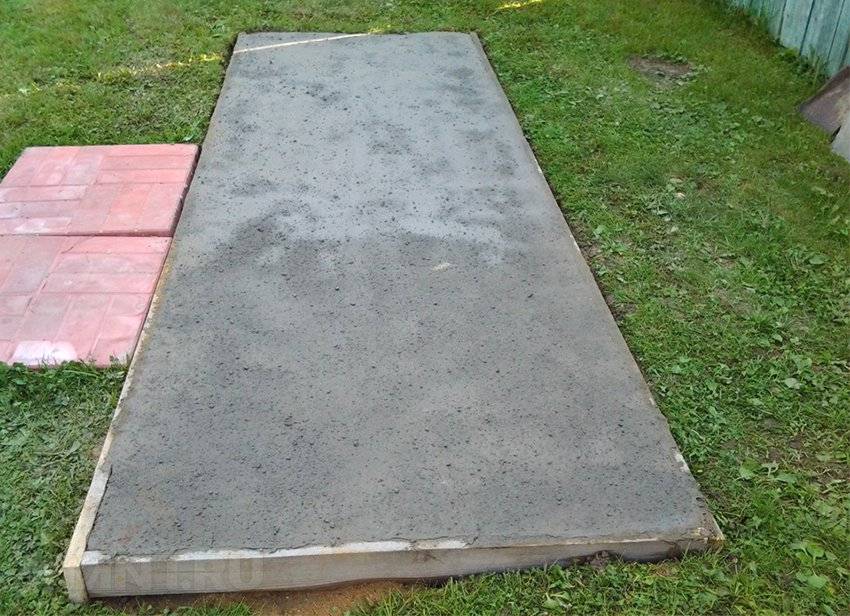

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания.

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

  • +5 °С — 12 дней;
  • +10 °С — 8 дней;
  • +15 °С — 7 дней;
  • +20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

Закупка материалов и подготовка рабочего инструмента

Выкладывать печь барбекю своими руками можно из шамотного и керамического кирпича

Если их комбинировать между собой, следует обращать внимание на разницу температурного расширения, возводя ими обособленные друг от друга участки или обустраивая компенсационные швы

Классический раствор для печей – песчано-глиняный. Масса на основе цемента не выдержит резкого изменения температур и начнет трескаться. Соотношение песка и глины бывает различным и зависит от качества и свойств последнего компонента. Наиболее распространенная смесь:

  • 1-2 части песка
  • 1 часть глины
  • 0.25-0.3 части воды

Помимо основных строительных материалов для работы потребуются: цемент и рубероид для возведения фундамента, крупные камни, доска для опалубки, металл, рабочий инструмент.

Приступаем к работе

Возвести печь барбекю своими руками из кирпича не сложно. Весь рабочий процесс делится на три этапа:

  • Подготовка чертежа, эскиза и подсчет требуемого строительного материла, поход по магазинам за всем необходимым
  • Возведение фундамента, способного выдержать вес будущего барбекю
  • Кирпичная кладка

Завершив работы, можно подумать о надежной защите конструкции от капризов природы, соорудив небольшой навес.

Подготовка проекта

Как построить печь барбекю из кирпича своими руками – популярный вопрос среди дачников. Работу необходимо начинать с подготовительной стадии. Для монтажа потребуются такие материалы и инструменты:

  • бетон;
  • клинкерный кирпич;
  • одноцветная высокопрочная, морозостойкая добавка;
  • рубероид;
  • необрезная и обрезная доска;
  • лист металла для сооружения поддона под уголь;
  • металлическая труба диаметром 15 см;
  • решетка.

Подготовительная стадия требует составления проекта и необходимых чертежей. Система кладки выбирается для каждого конкретного проекта. Первый этап требует составления проекта финишной конструкции.

Важным критерием служит доступ к воде и защита от ветра. При возведении беседки из горючих материалов необходима их обработка огнеупорными составами либо размещение вдали от открытого огня.

Мастера, которые знают, как построить печь барбекю в беседке, сооружают навес и располагают устройство внутри него. При изготовлении крыши в кладку печи монтируют трубы для создания прочности каркаса кровли. Для подготовки основания необходимо снять верхний слой земли. Далее засыпается слой щебня.

Для сооружения конструкции с большим весом необходим прочный фундамент. При его заливке обязательно соблюсти все требования для исключения трещин и проседания. Фундамент делают из бетона и арматуры. Через 7 дней, когда он наберет прочность, его можно использовать, покрыв рубероидом.

Следующим этапом будет выкладка самой печи.

Порядовки

Возвести печь барбекю своими руками – довольно трудоемкий процесс. Порядовка нужна для выполнения качественной кладки. Порядок действий таков:

  1. Кладка стартового яруса. Применяется обычный цементный состав, выкладка – в полкирпича. Размеры первого яруса: проем минимум 5 см и высота яруса – 70 см.
  2. Далее укладывается металлический лист. В длину печь выкладывается в 2 линии кладки. Сооружается выступ в 1/3 кирпича. Далее – облицовка этой области отделочным кирпичом.
  3. Следующий этап – создание топочного отсека. Он сооружается по параметрам чертежа. Создается углубление в 3 кирпича. Необходимая ширина – 5-6 кирпичей.
  4. Следующий этап – кладка проемов, арок и стен высотой в 9-10 кирпичей. Расчет высоты производится от земной поверхности. При выкладке стен необходимо заложить стержни из металла на 6 и 7 линии. Их выступ сооружается на 7 см. Далее на них кладется решетка и поддон. Высоту решетки можно регулировать, если закладку стержней произвести до 10 линии.
  5. Данная конструкция подразумевает встраивание 2 решеток. Нижняя будет служить для топлива и его поджига. Верхняя – для укладки продуктов.
  6. Для изготовления дымохода понадобятся огнестойкий кирпич и глиняная смесь. Применяется способ укладки в 1 кирпич друг на друга. В дымоход необходимо вставить задвижку. На его задней стенке следует соорудить определенный изгиб для регулировки тяги. Дымоход сооружается из 13-16 линий. Чем он длиннее, тем лучше тяга.
  7. Для отделки печи берут либо натуральный камень, либо облицовочный кирпич, на усмотрение владельца.
  8. Столешницу делают также несколькими способами: из мраморных плит, из влагостойкого дерева или просто заливают бетоном. Выбор будет зависеть от предпочтений и финансовых возможностей владельца.
  9. Последним этапом служит расшивка швов до застывания состава.

Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий. Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Укладка выполняется так, чтобы раствор не сильно растекался:

  1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
  2. Небольшое количество раствора накладывают на угол кирпича.
  3. Далее размазывают вдоль кромки с наклоном к краю.
  4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

  • вертикальные швы не должны совпадать;
  • кладка со сколотой поверхностью не производится внутрь топки;
  • внутренние поверхности не подлежат оштукатуриванию;
  • опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
  • при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
