Порядовка печи из кирпича
Кирпичные печи идеально подходят в тех случаях, если бокс будет прогреваться ежедневно. В остальных случаях рекомендовано использовать металлические конструкции. Недостаток кирпичных печек заключается в их медленном нагреве. Конструкция не начнет выделять тепло, пока сама не прогреется. На это уйдет близко двух часов.
Топку из кирпича соорудить не так легко, как кажется на первый взгляд
Монтаж проводится на надежный фундамент, который на 20 см будет выступать от стенок конструкции. Для кладки рекомендовано применять шамотный кирпич и такой же раствор. При обустройстве дверок учитывается коэффициент теплового расширения.
Чтобы изготовить такую печь, необходимо знать особенности кладки кирпича от пола до самого верха. Соблюдение последовательности сооружения обеспечит эффективность конструкции.
Принцип работы котла длительного горения
В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.
Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.
За счет чего достигается такая экономичность и эффективность?
Схема работы котла
От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.
Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.
Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.
Самодельный котел длительного горения
Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.
Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.
Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.
Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.
ТТ котел длительного горения (схема)
Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.
Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.
Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.
Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.
Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?
Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.
На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.
Универсальность топлива
Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.
Особенности дровяной печи
Печи воздушного отопления на дровах – это, пожалуй, самые универсальные средства для обогрева. Даже появление множества других видов печей и способов отопления не вывело дровяные печи из эксплуатации. Такие печи можно приобрести или даже сделать самостоятельно. Они бывают кирпичными, металлическими и даже комбинированными, различной формы и конфигурации.
Одна из главных характеристик таких печей – это неприхотливость в используемом топливе. Использовать для топки печи можно древесину самого разного качества, сжигая в ней как специальные дрова, так и строительные отходы, макулатуру, ветошь и прочий мусор.
При этом горение дров не создает таких вредных отходов, как другие виды топлива, а продукты горения легко удаляются через дымоход.
Печь на дровах для гаража
Буржуйки дровяные из подручных материалов
Буржуйку в гараж лучше подбирать, учитывая возможности ее использования. Оптимально делать ее с учетом последующей модернизации, а именно использования разного топлива. Но на начальном этапе лучше и дешевле чем дрова топлива не найти. В связи с чем и строить буржуйку стоит сначала только под дрова.
Из чего можно собрать корпус печи
Чтобы получить хороший отопительный прибор на дровах необязательно специально покупать дорогостоящие материалы
Достаточно просто обратить внимание на те предметы, из которых можно сделать корпус. Если сделать анализ проектов мастеров, то буржуйка в гараж отлично получается из:
- Толстостенной водопроводной трубы диаметром 500 и более миллиметров;
- Старого газового баллона;
- Старых автомобильных стальных дисков;
- Толстостенных бочек и бидонов;
Отдельно от этого списка стоит отметить листовой металл толщиной от 2 мм. Это один из самых благодарных материалов для того чтобы решить задачу как сделать буржуйку в гараж.
Но, это классические варианты самодельных металлических печей, а ведь можно еще и пофантазировать и соединить несколько проектов в один. Например, используя колесный диск в качестве основания для вертикальной печи из газового баллона или толстостенной печи.
Популярные проекты печей
Но как бы там ни было, стоит отдельно остановиться на наиболее популярных проектах гаражных самоделок под топку дровами.
Самая популярная модель – это печь из газового баллона. Здесь обычно применяется две схемы расположения – вертикальная и горизонтальная, в зависимости от типа расположения корпуса баллона.
Для вертикальной печи характерно то, что она не занимает много места. Это ее плюс, но вот что касается минусов, то здесь сразу сказывается небольшая по размерам топка. Для нее нужно иметь небольшие дрова длиной всего 25-30 см.
Для горизонтально расположенного баллона длина топки увеличивается, здесь можно топить и метровыми дровами.
Можно также сделать буржуйку и со сдвоенным корпусом. Некий прообраз пиролизной печи, где происходит дожигание легких газов, образовавшихся при разложении древесины. Такая модель вполне доступна для сборки даже начинающим мастерам.
Готовый узел топочной дверки можно заимствовать из молочного бидона или бидона из-под краски. Правда, если бидон изготовлен из стали, а не из алюминия. Только стальной бидон пригоден для переделки в гаражную дровяную печь.
Что касается труб, то это, пожалуй, лучший вариант корпуса круглой формы. Толщина стенок в трубах достигает 10 мм, что является гарантией долговременной и безаварийно эксплуатации печи.
Как вариант можно использовать колесные диски.
Ну а если руководствоваться принципом «дешево и сердито» то здесь в приоритете металлические бочки. Это действительно очень дешево, и сердито – на один сезон в принципе должно хватить.
Важные технические нюансы
При проведении сборочных работ необходимо придерживаться следующих правил монтажа, обслуживания и эксплуатации:
- Из-за сильного нагрева печи вокруг конструкции должно оставаться свободное пространство.
- Запрещено хранение горючих веществ и красок вблизи от отопительного устройства.
- Желательно, чтобы монтаж дымохода позволял осуществлять последующее обслуживание и контроль за состоянием канала.
- Перед запуском в эксплуатацию необходимо проверить оборудование на разных режимах работы с целью уточнения функций нагрева и горения.
- Рекомендуется оставлять в печи некоторое количество золы, так как ее наличие обеспечивает защиту дна от прогорания.
- При возведении дымохода стыки труб располагаются по направлению, обратному движению дыма.
Буржуйка из трубы или бочки своими руками
Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:
- На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
- Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
- Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
- У конструкции из трубы заваривают торцы.
- Снизу приваривают ножки
- В верхней части вырезают отверстие для дымохода.
- Приваривают петли, навешивают дверцы.
- Присоединяют дымоотводную трубу.
Сборка горизонтального варианта немного отличается:
- Дверку для топки из вырезанного куска устанавливают на торце.
- Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
- Для установки печки из уголков или труб делают подставку.
- Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
- Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.
Отопитель на отработке
Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)
Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла
Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.
Конструкция печки на отработанном масле
Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.
Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.
Размерная схема самодельной печки на отработанном масле
Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.
Печь на отработке с капельной подачей горючего
Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.
Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.
Еще один вариант гибридной печки:
- нижняя часть корпуса представляет собой классическую дровяную буржуйку;
- верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
- дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
- внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.
Гибридная печка для отопления гаража
Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.
Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления
В зависимости от устройства, общей компоновки различают несколько типов описываемых генераторов тепла.
- Буржуйка переносная, состоит из камеры сгорания, поддувала и трубы.

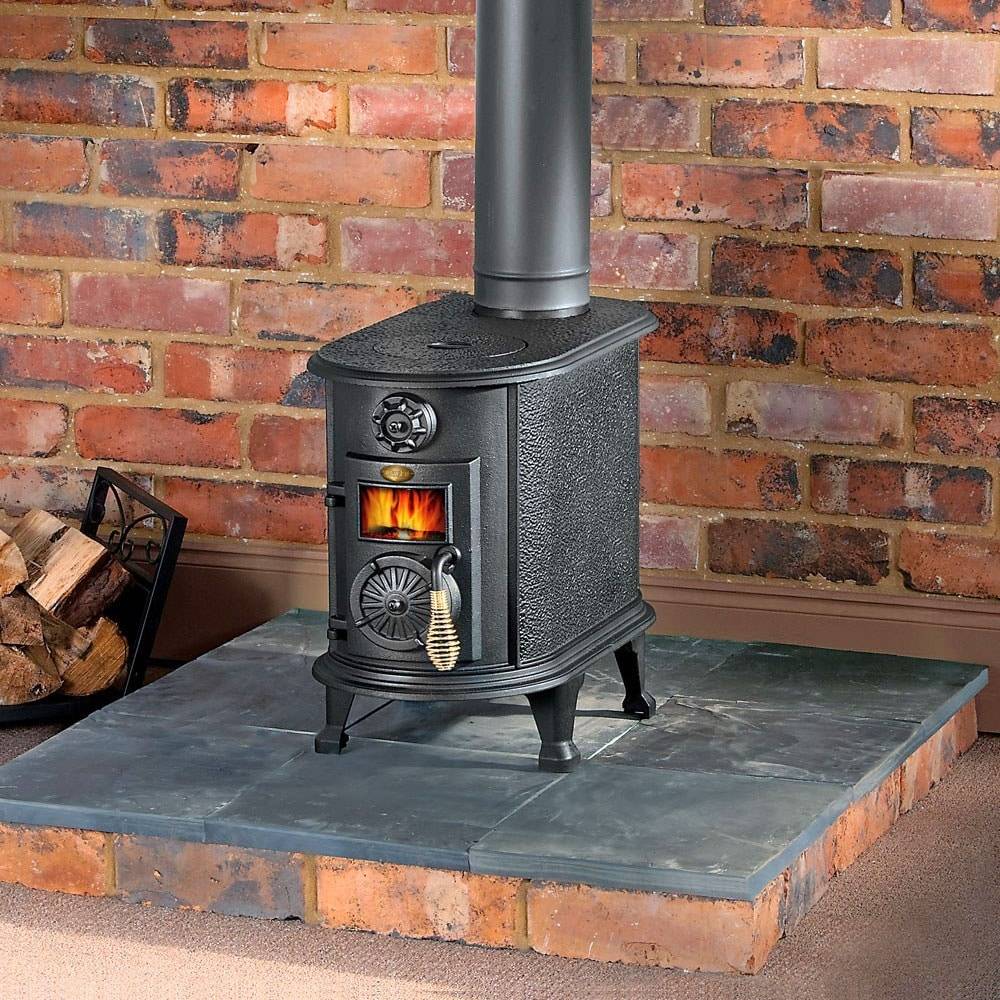

- Капитальная чугунная печка, компоновка такая же, но основание вделано в пол, а труба выходит на крышу.
- Тепловой генератор длительного горения. Здесь несколько изменён принцип сжигания дров, но об этом позже.
- Русская печь, выложенная из шамотного кирпича с применением цементного раствора. Её конструкция очень сложная. Без специальных знаний и умений самостоятельно изготовить невозможно.
Мастерство изготовления русской печи передаётся по наследству
В печи длительного горения применяется следующий принцип. Дрова поджигают не снизу, а сверху. За счёт этого топливо прогорает очень медленно. Причём воздух подаётся также сверху и одновременно на дрова давит поршень. Ниже показана наглядная схема.
Воздуховод связан с поршнем
Такие печи ещё называют пиролизными. Дело в том, что сверху, над камерой сгорания, у них образуется пиролизный газ — это такой красноватый дым с продуктами догорания дров. Понятно, что самостоятельно изготовить подобную печь крайне сложно, да и нет необходимости. Она годится лишь для огромных помещений, где затраты на оборудование отопления априори большие.
Естественно, проще всего изготовить обычную металлическую печку, встроенную нижней частью в пол дома. Именно такую конструкцию обсудим далее.
Что такое «пиролиз»? Использование эффекта пиролиза в печах
Перед тем, как мы перейдем к непосредственному рассмотрению предмета нашей статьи, необходимо познакомиться с таким термином, как пиролиз. Это процесс, во время которого происходит разложение любых сложных химических соединений на более простые составляющие. Обязательным условием для этого является воздействие на вещество высокой температуры, о чем нам однозначно говорит приставка «пиро», присутствующая в термине.
В более узком смысле под пиролизом подразумевают разложение топливных элементов, таких как древесина, уголь, пеллеты (гранулированное топливо из отходов древесного либо органического производства) и некоторых других. Наверное, многие удивятся, но при горении дров воспламеняется не древесина, а газообразные продукты, выделяемые во время ее нагрева. Фактически, разжигая обычный костер мы все равно сталкиваемся с процессом пиролиза. Но в обычных условиях горение происходит при наличии достаточного количества кислорода, что, в конечном итоге, негативно сказывается на общей эффективности нашего костра либо печи. Полноценный же пиролиз требует ограничения подачи окислителя и сжигания газов отдельно от тлеющих дров либо иного горючего, для более полного и экономичного использования топлива.
Общая схема процесса горения
На сегодняшний день существует множество вариаций и конструкционных решений, позволяющих создать печь длительного горения. Однако, несмотря на все технические различия, принцип действия таких отопительных приспособлений остается одинаковым. Для обеспечения более качественного и эффективного расхода топлива дровяная печь длительного горения использует рассмотренный выше эффект пиролиза. Таким образом, основная часть тепловой энергии вырабатывается благодаря сгоранию газов, выделяемых в процессе тления деревянных поленьев: метана, водорода и прочих веществ. Тление дров вызывают специально дозируя подачу кислорода в печь с помощью регулятора. Сначала дают топливу возможность качественно разгореться в течении примерно получаса, а затем минимизируют доступ окислителя в топку. Тлеющие дрова в таких условиях выделяют максимально возможное количество легко воспламеняемых газов, которые, сгорая в отдельной камере, и обеспечивают нагрев корпуса пиролизной печи и качественное отопление помещения.
Зачастую в конструкции пиролизной печи предусматривают наличие контура водяного охлаждения, превращая ее в полноценный котел для отопительной системы. Пример схемы такого котла вы можете увидеть на рисунке ниже.
Принципиальная схема пиролизного котла
Особенности печи для гаража
Конструкция должна обладать определенными качествами. Печь для гаража, прежде всего, должна быть компактной, ведь, как правило, места в нем не слишком много. Кроме того, обогревательный прибор должен быть экономичным, а также стоить не столь дорого. Хорошо еще, если будет возможность топить разными видами топлива
Удобство в эксплуатации тоже чрезвычайно важно. Самодельная печь для гаража может быть выполнена из разных материалов, выбрать один из которых придется, учитывая ваши навыки при работе, например, с кирпичом или сталью
Необходимо помнить, что отопительное оборудование должно не только обладать способностью в течение длительного времени выделять тепло, но и не снижать объем кислорода в помещении. Работа печи не должна сопровождаться выделением вредных веществ, кроме того, она не должна быть пожароопасной.
Изготовление кирпичной печи
Самодельная печь для гаража может иметь в основе кирпич, однако перед началом работ необходимо помнить, что процесс кладки требует от мастера наличия определенных навыков и будет сопровождаться сложностями. Для подобной конструкции предстоит подготовить не столь габаритное пространство. Проведение работ следует осуществлять с использованием огнеупорного кирпича. Тогда как раствор необходимо замешать с использованием песка, шамотного порошка, а также огнеупорной глины.
При укладке топки рекомендуется применять шамотный кирпич, располагая его на уровне 2-4 рядов. В высоту подобная кирпичная печь не будет больше девяти изделий. Для того чтобы обеспечить отвод печных газов, необходимо выложить кирпичный дымоход, во внутреннее пространство которого предстоит установить гильзу, выполненную из нержавеющей стали. Печь для гаража будет выводить дым через дымоход, устроенный сквозь крышу. Обязательно необходимо возвести фундамент, так как печь станет обладать внушительной массой. Сделать его можно на основе монолитной плиты. По периметру конструкции следует застелить стальной лист, который станет защищать пол от попадания искр, ведь они могут стать причиной возникновения пожара.
Порядовка кирпичной печи для гаража
Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.
Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).
Изображение печи и необходимые материалы
Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.
Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.
Порядовка кирпичной печи для гаража
Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).
В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).
Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.
Продолжение кладки
Высоту печи можно увеличить повторив 14 и 15 ряды.
Продолжение формирования отопительного щитка
Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.
Варианты дровяных печей для гаража
Если вы решили, что печь на дровах – идеальный вариант для вашего гаража, вам следует знать, что это еще не все. Сама дровяная печь имеет несколько вариантов, поэтому выбор еще не закончен.
Прежде всего, стоит сказать, что различают две основные категории печей, которые используются в гаражах и других нежилых помещениях:
- Так называемые печи-буржуйки, нередко самодельные, которые предназначены для отопления гаража или иной малой площади и только в ограниченный промежуток времени. Такие модели печей обычно используют при ремонте машины или других работах, связанных с длительным нахождением в гараже. Также их можно использовать, чтобы быстрее отогреть машину. Но на длительное обеспечение тепла они не рассчитаны.
- Печи длительного горения. Это более крупные и более сложные по конструкции печи, однако, они способны обеспечить даже постоянное тепло в гараже – при условии, что кто-то постоянно будет подбрасывать в них дрова.
Печи длительного горения иногда также делают самостоятельно, но это крайне не рекомендуется. Слишком высок риск, что вы сделаете ошибку, и вместе теплого гаража получите в лучшем случае коптильню. В худшем случае печь просто не будет работать.
Буржуйка для обогрева гаража
Поэтому печи длительного горения лучше покупать готовыми или заказывать их установку у вас в гараже. Если печь сделает профессионал, вы сможете быть уверены, что вам не грозят холода или отравление продуктами горения.
Сделаем печь на дровах
Печка на дровах
Такая буржуйка, как дровяная печь для гаража, не требует топлива долгое время после заправки. Её особенность обеспечивается полной загрузкой дровами и привариванием заслонки. Регулирование силы тяги в печке на дровах для гаража с помощью продуха обеспечивает тление дров и выделение тепла до двадцати часов.
Создание печи для гаража на дровах предусматривает выполнение следующих действий:
В металлической 200-литровой бочке срезать верхнюю часть для создания отверстия под дымоотвод;
- Здесь же проделайте отверстие для подачи воздуха;
- Сделайте груз — обрезанный из листа металла круг, с такими габаритами, которые обеспечивают ему свободное перемещение внутри бочки, с приваренными кусками швеллера;
- Вырежьте на грузе отверстие, к которому присоедините 10-см кусок трубки;
- Вставьте в бочку или трубу груз, накройте крышкой;
- Поместите трубу вывода воздуха в сделанное для неё отверстие.
- Вырежьте люки для закладывания дров и уборки золы и закройте их крышками.
Схема печки длительного гарения из 200 литровой бочки
