Как рассчитать параметры труб

Объем воды в трубопроводе

Знать объем воды, который может находиться в трубе, полезно во многих ситуациях. Такой расчет может пригодиться при работах на отопительной системе, водопроводе, канализации. Формула для обычной трубы круглого сечения не представляет собой ничего сложного. Для проведения расчета нужно вооружиться штангенциркулем и рулеткой. Чтобы облегчить вычисления, не помешает калькулятор.

Для начала измеряем штангенциркулем диаметр трубы по внутренним краям. Делим полученное значение надвое, чтобы найти внутренний радиус. На основе радиуса находим площадь сечения трубы.

Далее нужно замерить рулеткой длину трубы.  Полученный параметр умножаем на рассчитанную ранее площадь сечения. Готово! Мы нашли объем воды, который может находиться в трубе. Выразить объем можно либо в куб. м, либо в л. Соотносятся эти единицы так: 1 куб. м = 1000 куб. дм = 1 000 л. Однако эта формула годится только при условии, что труба полностью заполнена водой.

Для неполного заполнения труб водой применяются гораздо более сложные геометрические построения и формулы для вычисления объема жидкости. Мы предлагаем для ознакомления рисунок, на котором показано, как делать такие расчеты:

Пропускная способность различных труб определяется по специальным таблицам. Так, труба с сечением в 25 мм за минуту пропускает до 30 л за 1 минуту. Если у трубы диаметр в 32 мм, она уже способна пропустить до 50 л/мин. Однако большинство смесителей способны пропустить через себя не более 5 л воды за 1 минуту.

Стоит также внести поправку на материал, из которого изготовлена труба. Дело в том, что полипропиленовые трубы обладают существенно более гладкими стенками, чем металлические. Это значит, что их способность пропускать воду при одинаковом диаметре будет выше. Еще более сильно влиять на пропускную способность могут известковые осаждения, которые накапливаются в металлических трубах. Поэтому любая таблица показывает пропускную способность лишь приблизительно.

Классы прочности стальных труб

Чтобы после выполнения всех необходимых расчетов прочности трубопровода легче было подобрать подходящие трубы, были введены классы прочности труб. В данном случае прочность изделий оценивается сопротивлением металла при растяжении.

Группа прочности труб обозначается буквой «К» и нормативным значением в кгс/мм2 от 34 до 65. К примеру, газопроводы в районах средней полосы, с учетом средней температуры окружающей среды около 0 градусов по Цельсию и рабочего давления в системе в 5,4 МПа, выполняют из труб класса прочности K52.

В условиях Крайнего Севера, где средняя температура составляет -20 градусов по Цельсию и рабочее давление в системе планируется в 7,4Мпа, выполняют газопроводы из труб класса прочности К55-К60.

Монтаж трубы газопровода класса прочности К60

Приступая от слов к делу

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Нам понадобится:

  • линейка;
  • штангенциркуль;
  • рулетка (лента сантиметровая).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы — на 0,398.

Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.

Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.

Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски. Значит, чтобы точно определиться с тем, сколько банок краски брать, нужно рассчитать площадь газовых труб.

Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски.

Вам понадобится

  • — рулетка;
  • — штангенциркуль;
  • — крепкая нитка;
  • — калькулятор.

Инструкция

Для расчета площади трубы круглого сечения узнайте длину этой трубы в погонных метрах. Также для расчета понадобится наружный диаметр трубы.

Рассчитайте величину наружного диаметра газовой трубы. Выполнить это можно двумя способами. Первый способ – измерьте наружный диаметр газовой трубы с помощью штангенциркуля. Для этого раздвиньте губки этого измерительного инструмента и приложите его к трубе так, чтобы труба оказалась между губками штангенциркуля. Затем сдвиньте губки измерительного инструмента: они должны плотно обхватывать газовую трубу. Посмотрев на измерительную шкалу, определите внешний диаметр трубы. Второй способ – обхватите трубу плотной нитью. Затем измерьте рулеткой длину окружности трубы. Подставив значение в формулу D = L / Пи, где L – длина окружности трубы, Пи = 3,14 (число «пи»), рассчитайте величину внешнего диаметра газовой трубы. Переведите полученный показатель в

Водопроводные, отопительные, канализационные, дымоходные, обсадные, медные, стальные, пластиковые, металлопластиковые, узкие, широкие — трубы разного назначения из различных материалов окружают нас повсюду. Необходимость проложить новые коммуникации или заменить старые возникает и во время строительства дома, и при текущем ремонте. Составляя проект предстоящих работ, не помешает вооружиться калькулятором, чтобы провести расчет веса трубы, ее массы, объема и прочих параметров.

Безнапорный вид магистрали

Получили такое название вследствие того, что не имеют специальные углубления для муфт. Перед выпуском они проходят тщательную проверку качества, так как отсутствие вышеперечисленной детали, резко снижает прочность всей конструкции, хоть и не существенно.

Применение самотечных конструкций прежде всего связано с бытовой сферой, так как позволяет без опаски запускать нужное количество воды по каналам. Широкое применение также связано со строительной сферой и канализационным устройством. Значения, использующиеся для изготовления стальных безнапорных труб, регламентируются согласно постановлению ГОСТ 1839-80:

Условный проходДиаметрТолщина стенкиДлина трубы
наружныйвнутренний
103122103102982
156178189122982
209224245144002

Как определить диаметр в домашних условиях

Вам понадобятся такие инструменты и устройства:

  • любая измерительная линейка либо рулетка;
  • штангенциркуль;
  • по мере необходимости — фотоаппарат.

Если она доступна для обмера полностью

Определение наружного диаметра штангенциркулем

Если необходимо измерение диаметра труб, торцы которых доступны для прямого наблюдения и обмера и при условии, что требования к точности вычислений минимальны, используйте строительную рулетку либо линейку.

  1. Приложите к торцу изделия, на уровне его наиболее широкой части, ваш измерительный инструмент.
  2. Далее отсчитайте число делений, которые будут соответствовать диаметру.
  3. Данный метод дает возможность узнать размеры изделий с точностью, вплоть до нескольких миллиметров.

Чтобы замерять наружный диаметр небольших труб, можно использовать штангенциркуль.

  1. Раздвиньте ножки инструмента и приложите их к торцу изделия.
  2. Сдвиньте, затем их, таким образом, чтобы они достаточно плотно прижались к внешним стенкам трубы для водопровода.
  3. По шкале значений прибора определите наружный диаметр. Точность такого метода — вплоть до десятых миллиметра.

Если труба уже смонтирована

Когда торцевая часть изделия недоступна для обмера, например, если оно является элементом действующей системы газо- либо водоснабжения, действовать надо так.

  1. Штангенциркуль прикладывается для измерений к боковой поверхности водопроводной трубы.
  2. Данным способом можно обмерить трубу, когда длина ножек инструмента превышает половину ее диаметра.

Как обмерить большое изделие

Измерение длины окружности трубы

Далее, как измеряется диаметр трубы, если она достаточно большая.

Сделать это очень просто, зная длину ее окружности и число π, примерно равное 3.14.

  1. Сначала рулеткой либо шнуром обмерьте трубу по ее обхвату, чтобы определить длину окружности.
  2. Далее, подставьте известные вам значения в простую формулу: d=l:π, где символы значат: d – искомый вами диаметр, l — найденная длина окружности.

Например: l равно 31.4 см. В таком случае d=31.4:3.14. Получаем 10 см, что соответствует 100 мм.

Расчет внутреннего объема

Для данного вида расчета необходимо знать площадь окружности, исходя из внешнего диаметра.

Находится эта площадь по следующей формуле:

  • S=п*R² или же S=п*(D/2)²,
  • S — знак площади;
  • п — знак ПИ (3,1415);
  • D — знак наружного диаметра.

Полученное число необходимо умножить на длину отрезка. Таким образом находится объем, который выражают метрами в кубе.

Формула расчета же выглядит вот таким образом:

  • V=S*H:
  • V — знак объема;
  • S — знак площади;
  • H — знак длины отрезка.

Если есть труба, внешний диаметр которого равен 55 сантиметрам, а длина 3 метрам, можно легко измерить объем. Сначала необходимо привести все значения к одной единице измерения, то есть в метры. 55 сантиметров превращаются в 0,55 метров.

Теперь осталось подставить имеющиеся значения в данную формулу и вычислить, используя калькулятор:

S=п*(D/2)² = 3,141*(0,55/2)²=0,075‬м²

Осталось использовать вторую формулу:

V=S*H = 0,075*3=0,226м³

Расчеты напряженно-деформированного состояния труб и оболочек от действия гидростатического давления

Skip to content

Проектирование и разработка конструкторской документации. Механическое промышленное оборудование, системы, металлоконструкции.

Комплексные расчеты на прочность. Гидро- и газодинамика. Тепловые расчеты.

При транспортировке и хранении жидких сред, организации технологического процесса, использовании систем гидропривода, теплообмена и во многих других случаях неизбежно возникает необходимость работы технических объектов под действием гидростатического давления.

Комплексный расчет трубопроводов и их элементов на прочность выполняется в соответствии с ГОСТ 32388-2013, расчет сосудов и аппаратов по ГОСТ 34233.1-2017.

Данные нормативные документы регламентируют, кроме всего прочего, номинальные допускаемые напряжения стенок трубопроводов и сосудов под давлением.

Здесь же мы ограничимся онлайн расчетом напряженно-деформированного состояния самых общих задач – трубопровода, толстостенной и составной трубы, а так же тонкостенной осесимметричной оболочки.

Расчет прочности трубопровода

Прочностной расчет трубопровода – наиболее распространенная задача, и здесь, кроме определения напряжений и деформаций по заданной толщине стенки и давлению, рассчитывается толщина стенки трубы с учетом заданной скорости коррозии и допускаемого номинального напряжения. Скорость коррозии в целом зависит от проводимой среды и скорости потока, и рассчитывается по отраслевым стандартам.

В местах приварки плоских фланцев, приварной арматуры и других жестких элементов наблюдается краевой эффект – возникновение изгибных напряжений вследствие ограничения свободного расширения трубопровода под действием давления. В алгоритме реализована возможность учета краевого эффекта при расчете напряжений.

Исходные данные:

D – диаметр трубопровода, в миллиметрах;

t – толщина стенки трубы, в миллиметрах;

P – давление в трубопроводе, в паскалях;

E – модуль упругости материала, в паскалях;

ν – коэффициент Пуассона;

s – скорость коррозии, в миллиметрах / год;

– допускаемые номинальные напряжения, в мегапаскалях.

РАСЧЕТ ТРУБОПРОВОДА ПОД ДАВЛЕНИЕМ

Эквивалентные напряжения стенки σ, МПа

Радиальные перемещения точек трубы Х, мм

Расчетная толщина стенки tрасч, мм

tрасч = P×D / 2 + T×S.

Выполнен расчет частного случая осесимметричной оболочки – сферы под внутренним давлением.

Радиальные перемещения стенки:

X = (D×σ / 2E)×(1 – ν).

В технике широко применяются такие конструкции, которые с точки зрения расчета на прочность и жесткость могут быть отнесены к тонкостенным осесимметричным оболочкам вращения. В основном это различного рода сосуды под давлением.

Оболочки такого типа рассчитываются по безмоментной теории и в них рассматриваются только нормальные напряжения в меридианальном направлении (вдоль образующей) и в окружном направлении (перпендикулярном меридианальному).

Ниже даны вычисления эквивалентных напряжений в заданной точке осесимметричных оболочек произвольной геометрии.

Напряжения в окружном направлении:

σt×sinβ / r + σm / R = 1 – уравнение Лапласа.

В случае, если толщина стенки трубы превышает одну десятую среднего радиуса поперечного сечения, то труба считается толстостенной и расчет прочности не допускается проводить по методике расчета тонкостенных труб.

Причиной этому является изменение окружных напряжений по толщине стенки трубы (в тонкостенных трубах оно принято постоянным), а так же то, что в наружных слоях стенки трубы радиальные напряжения сравнимы по значению с окружными напряжениями и их действием пренебрегать уже нельзя.

Ниже рассчитываются напряжения толстостенной трубы в радиальном, окружном и осевом направлении, а так же эквивалентные напряжения по III теории прочности в произвольно взятой точке.

Напряжения в осевом направлении:

σz = F/(π×(R22 – R12)).

Минимально возможные максимальные напряжения в трубе, нагруженной внутренним давлением не могут быть меньше удвоенного значения давления нагрузки вне зависимости от толщины стенки трубы.

В случае, если номинальные допустимые напряжения лежат ниже этого значения, могут быть применены составные трубы.

Ниже выполнен расчет натяга из условий равнопрочности внутренней и внешней трубы, расчет оптимального диаметра сопряжения, обеспечивающего минимальные напряжения, а так же расчет контактного давления между смежными стенками трубы. По результатам данного расчета можно вычислить напряжения в произвольной точке составной трубы, воспользовавшись выше приведенным расчетом толстостенных труб.

Определение внешнего и внутреннего диаметра трубы с помощью подручных средств

Одним из навыков, необходимых для качественной и быстрой замены труб в домашних условиях, является точное определение их диаметра с помощью подручных средств.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что диаметр труб всегда измеряется в дюймах (1 дюйм = 2,54 см).

Будь то проблемы с сантехникой или водопроводом в ванной комнате или же неполадки с водоснабжением на кухне, знание о том, как определить диаметр трубы с помощью подручных средств, будет как нельзя кстати.

Конечно же, существуют специальные инструменты для замера, такие как линейка-циркометр, лазерный измеритель и т.д. Но все может быть намного проще.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что такие значения всегда измеряются в дюймах (1 дюйм = 2,54 см), а типоразмер, например, изделия из стали чаще всего равен 1 или 0,5 дюйма. К слову, диаметры пластиковых, стальных и металлопластиковых деталей разнятся.

Следующим шагом будет выбор измеряемого значения. Наружный – более важный, т.к. именно по нему производится установка резьб и резьбовых соединений. Этот диаметр напрямую зависит от толщины стенок трубы. Размеры толщины стенок определяются разностью внешнего и внутреннего диаметра данной трубы.

Приступая от слов к делу

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы – на 0,398.

Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.

Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.

Расчет тепловой мощности системы отопления

Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.

Теплотехнический расчет дома

Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.

Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.

В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.

Теплотехнический расчет с учетом тепловых потерь дома

Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.

Более детально для данных теплопотерь используют следующие данные:

  • Толщину и материал стен, покрытий.
  • Конструкцию и материал кровельного покрытия.
  • Тип и материал фундамента.
  • Тип остекления.
  • Тип стяжек пола.

Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:

Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:

Qт — тепловая нагрузка на помещение.

V — объем обогреваемого помещения (ширина × длина × высота), м³.

ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.

K — коэффициент тепловых потерь строения.

860 — перевод коэффициента в кВт×ч.

Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:

KТип конструкции
3 — 4Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа.
2 — 2,9Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши.
1 — 1,9Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей.
0,6 — 0,9Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией.

Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.

Пример проведения самостоятельных расчетов

Рассмотрим как рассчитать диаметр трубы для коттеджа, в котором проживает 4 человека. В список точек потребления входят ванная, душевая кабинка и унитаз, на кухне установлена стиральная машинка и посудомоечное оборудование. Так как имеется несколько пользователей и факт одновременной работы разного оборудования, сначала нужно определить вероятность. По имеющимся данным получится P = 5,6 × 4/(0,25 × 3600 × 6) = 0,00415.

Расход воды в каждом из помещений получится такой:

  • ванная – q = 5 × 0,25 × 0,00415 = 0,00519 л/с;
  • кухня – q = 5 × 0,12 × 0,00415 = 0,00249 л/с;
  • туалет – q = 5 × 0,1 × 0,00415 = 0,00208 л/с.

Следующий шаг – определение нужного диаметра трубопровода.

Проверить сечение трубы можно обычной линейкой Источник kipmu.ru

Скорость потока в трубе можно точно вычислить с параллельным расчетом потерь, коэффициента гидравлического трения и других требуемых величин. Проще, несмотря на погрешности, взять информацию из готовых таблиц. Ведь на строительном рынке не существует заготовок, которые отличаются от стандартизованных сечений.

Если за ориентир взять напорный водопровод и продвижение жидкости со скоростью 3 м/с, то по расчетам получатся такие варианты оптимальных диаметров труб.

Ванная – примерно 45 мм:

Кухня – примерно 33 мм:

Туалет – примерно 30 мм:

Как правильно рассчитать вес трубы самостоятельно: рекомендации

Вычисление массы стальной детали такого типа можно выполнить самостоятельно (без применения государственных стандартов). В первую очередь потребуется определить основные физические и геометрические характеристики металлического проката. Расчет веса круглых деталей несколько отличается от вычисления этого параметра у профильных труб (прямоугольных и квадратных).

Чтобы определить вес метра трубы, имеющей круглое сечение, необходимо измерить ее внутренний и наружный диаметры. Для профильных труб обязательным шагом является определение ширины и высоты. В случае необходимости можно воспользоваться нормативной документацией, находящейся в открытом доступе в интернете. Соответствующие ГОСТы содержат всю нужную информацию о трубах любого типа

Важно запомнить, что для каждой разновидности данных деталей существует соответствующий документ

Для того чтобы определить масcу метра трубы круглого сечения, нужно измерить ее внутренний и наружный диаметры

Многие показатели (например, длину) можно определить самостоятельно, воспользовавшись строительной рулеткой. Для того чтобы расчет был максимально точным, рекомендуется узнать тип материала, его марку.

Узнать о том, сколько весит труба, можно и без проведения сложных расчетов. ГОСТы, регламентирующие металлические трубопрокатные изделия, содержат специальные таблицы. В них указываются основные показатели, характеризующие деталь (включая массу). А также можно воспользоваться онлайн-калькулятором, в котором заложен алгоритм расчета массы.

Приспособление для разметки труб. Расчет и изготовление шаблона — Оборудование

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где LОбщ – длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L1 = L – S – длина прямого участка, м;

L2 = L1-S‑длина второго прямого участка, м; .

Рисунок 1. Разметка трубы для изгиба

  • а – разметка отвода;
  • б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

а – построена для изготовления шаблона;
б – шаблон.

Площадь трубы через сечение и поверхность: формула через диаметр

Площадь трубы

Решая определённые инженерные задачи, очень часто нужно произвести расчет площади наружной и внутренней поверхности трубопровода или его сечения. Для расчета площади, следует воспользоваться формулой, которая рассчитывается на основе величины диаметра и длины трубы.

Эта статья расскажет о том, необходимы ли другие параметры, когда может пригодиться такой расчет и как его осуществлять.

Когда это может пригодиться?

Начать следует с определения случаев, когда подобные расчеты могут пригодиться:

Они могут быть полезны при необходимости рассчитать теплоотдачу через трубопровод. Всё это считается на основе площади поверхности, которая отдает окружающей среде тепловую энергию от теплоносителя. Часто необходимо определить потери тепловой энергии по пути к прибору отопления.

Все это позволит определить необходимые число и габариты радиаторов. Для этого необходимо знать, сколько калорий находится в нашем распоряжении.

Расчет производится также на основе площади соответствующей поверхности трубопровода, по которому теплоноситель транспортируется от узла элеватора.

С целью определить требуемый объем теплоизоляционного материала, следует также определить площадь внешней поверхности. В таком случае, чем точнее расчет, тем выше экономия средств на приобретение материала. Так как длина теплотрассы может быть равна нескольким километрам, то такая экономия может составить большую сумму.

Также расчет будет полезен при определении затрат, связанных с приобретением окрашивающего материала. Определение площади трубопровода под покраску наряду с расчётом расходования краски на один кв. м. позволяют точно получить величину суммарных затрат.

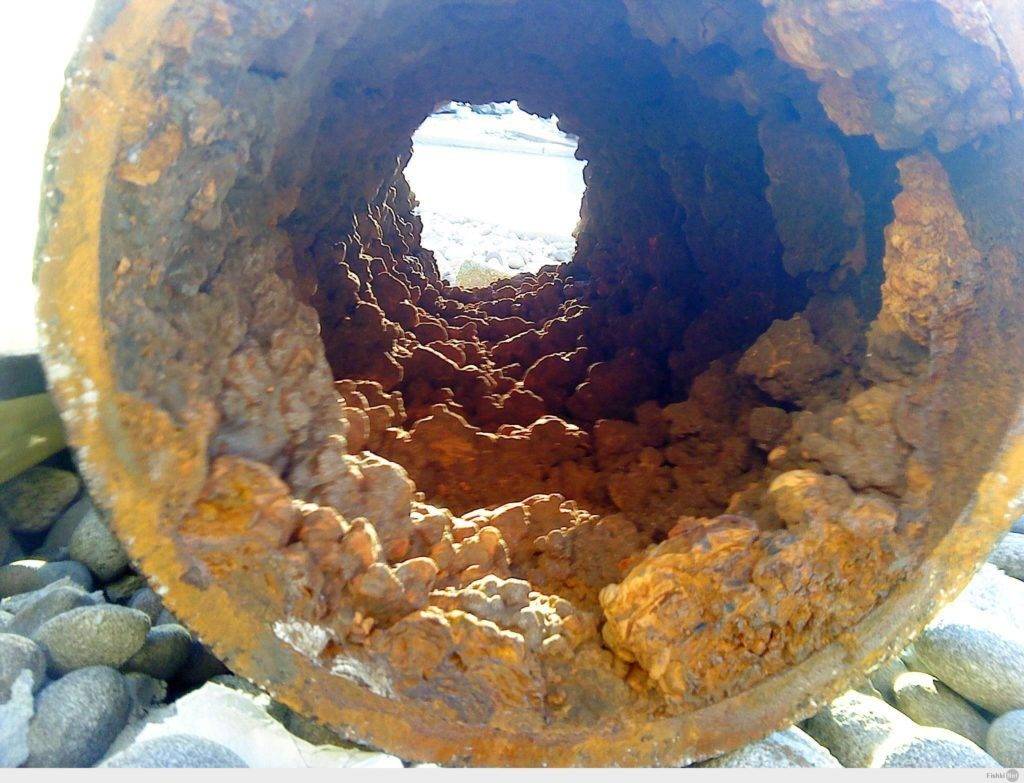

Определение площади внутренней поверхности трубопровода окажется полезным при расчете её максимальной проходимости. Это позволит избежать превышения произведенных затрат на приобретение труб над требуемыми. При проектировании больших сетей коммуникаций это позволит снизить сумму затрачиваемых средств.

Как произвести расчет?

Рассчитываем сечение

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:

Sн= π•Rн2, (1)

где Rн – наружный радиус трубы, равен половине наружного диаметра.

Таким образом, мы определим площадь круга, образованного наружным диаметром.

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:

Rвн=Rн-?, (2)

где ? – толщина стенки трубы.

Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:

Sсеч=Sн ?-S?вн.

Все действия можно свести в упрощенную формулу определения площади сечения:

Sсеч=?•(?D_н/2?2- ??/2?2 ).

В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.

Sсеч=3,14•(?1/2?2- ?0,01/2?2 )=0,75 м2.

Производим расчет площади внешней поверхности

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.

Рассчитать длину окружности можно по следующей формуле:

L=?•D_н.

Тогда площадь развертки трубы будет вычисляться по формуле:

S=?•D_н•L_тр,

где Lтр – длина трубы.

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.

S=3,13•1•10000=31416 м2.

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.

Тогда формула примет вид:

S=?•?(D?_н+?2•??_(в))•L_тр,

где ?_в-толщина слоя минеральной ваты.

В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
