Разбираем плюсы и минусы свайно-винтового фундамента

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
— уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Особенности постройки.

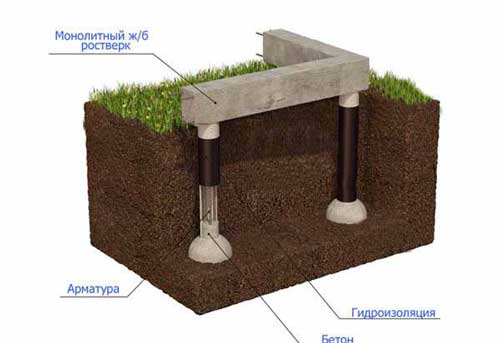

Свайно ростверковый фундамент плюсы и минусы. Как и постройка любого фундамента, сооружение свайно-ростверкового начинается с разметки участка. Она непременно должна быть точной. Чаще всего сваи располагаются в полутора метрах друг от друга. Для того чтобы точно определить это расстояние хорошо воспользоваться калькулятором свайно-ростверкового фундамента.

Затем приступают непосредственно к монтажу свай

Этот процесс не очень сложен, но требует аккуратности, так как важно правильно соблюсти глубину их погружения и вертикальность положения. Чаще всего глубины в полтора – два метра оказывается достаточно

Все сваи после установки должны возвышаться над землей на двадцать, двадцать пять сантиметров. Требуется это для создания ростверка.

Когда монтаж свай окончен, можно приступать к следующему этапу строительства свайно-ростверкового фундамента. Обустройство ростверка для человека, не имеющего достаточного строительного опыта, может показаться сложным, но если соблюдать правила, все непременно получится. Перед тем как изготовить для него опалубку, следует обработать верх свай гидроизоляционной мастикой.

Для того чтобы опалубка надежно держалась, по внутреннему и внешнему периметру устанавливают колья высотой, равной или немного превышающей высоту опалубки. Шаг между ними должен быть в полтора – два метра. Дно опалубки и бока изготавливают из обрезной доски, которая фиксируется при помощи саморезов. Далее она застилается материалом для гидроизоляции. После этого проводят армирование и заливку ростверка бетоном. Как только он высыхает, опалубку снимают.


Свайно ростверковый фундамент плюсы и минусы.

Возведенный таким образом свайно-ростверковый фундамент способен выдерживать даже тяжелые постройки из газобетона. Достаточно выгодный с материальной стороны и являющийся надежным и долговечным основанием свайно-ростверковый фундамент обустраивают и под относительно легкими деревянными домами, если строительство ленточного фундамента под ними невозможно или не очень надежно.

Перед началом строительства всегда рассчитывают итоговую стоимость. Цена свайно-ростверкового фундамента суммируется из нескольких показателей. Это, само собой, цена свай, которая различается в зависимости от их диаметра, длины, вида и качества; стоимости их доставки и установки; а также работ и материалов для создания ростверка.

Для того чтобы не тратить средства на лишний материал, важно точно произвести расчет свайно-ростверкового фундамента. Для этого следует либо обратиться в фирму, либо воспользоваться онлайн калькулятором

Второй вариант является бесплатным, но в этом случае возможна небольшая погрешность.

Свайный фундамент

Это такой вид основания, конструкция которого основывается на сваях, которые крепятся балкой

Это такой вид основания, конструкция которого основывается на сваях, которые крепятся балкой. Что такое свая? Стержень, погруженный в почву для передачи давления от постройки.

Совместимость с грунтами

Что касается совместимости с видами почв, то стоит отметить, что данный вид фундамента отлично функционирует со сложными структурами земли. Это такие грунты:

  • Рыхлые;
  • Насыщенные водою почвы;
  • Органические.

Плюсы свайных оснований

Данный вид фундамента имеет такие плюсы:

  • Высокий уровень надежности;
  • Низкая стоимость;
  • Прочность;
  • Долговечность;
  • Легкость и быстрота монтажных работ.

Минусы фундаментов со сваями

Отзывы о данном фундаменте выделяют такие самые большие минусы конструкции:

  • Невозможность совершения диагностики сваи на предмет повреждений;
  • Опасность коррозий для определенных подвидов данного основания;
  • Нереальность возведения подвала или цокольного этажа.

Минусы и проблемы во время установки СФ

Фундамент свайного типа, как и свайно-винтовой, предназначены для длительного использования. Долгий срок эксплуатации – это самая важная характеристика в этом виде конструкции

Для того, чтобы обеспечить этот параметр, крайне важно провести установку конструкции правильно и учесть самые распространенные ошибки в этом процессе

Любой грунт может содержать в себе твердые объекты и камни, которые становятся препятствием для забивки свай в случае, если Вы выбрали свайно-винтовой или забивной тип фундамента. Если в процессе забивки произошло так, что свая натолкнулась на камень или иного рода твердое образование, то ни в коем случае нельзя продолжать процесс, также нельзя проводить наращивание сваи. При столкновении происходит отклонение от нужного угла забивки и данный элемент фундамента не будет надежным для опоры и может стать причиной разрушения здания.

Нельзя заниматься вывинчиванием опорного элемента, после того, как была произведена его установка. Это часто происходит при необходимости частичного демонтажа конструкции. Правильная установка свай должна проводиться в грунт с достаточной степенью уплотнения. Но если перед этим из него была вывинчен опорный элемент, то грунт в это месте стал рыхлым и непригодным для установки. Из-за этого может наступить существенное проседание грунта и деформация всего строения.

Предварительно выкапывать ямы также запрещено. Выкопанная яма для установки сваи не сможет обеспечить необходимого уровня устойчивости конструкции. Установка проходит на расстояние от 6 до 8 метров вглубь только в плотный и устойчивый грунт. Если после установки опорного элемента в грунт не было достигнуто нужной стабильности, то необходимо сделать утрамбовку почвы и продолжить установку.
Не менее важны предварительные изыскания и расчеты, которые определяют несущую способность опоры. Из-за ошибок на этом этапе строительства могут возникнуть погрешности в дальнейшей установки, есть вероятность, что несущая способность будет занижена. В такой ситуации устранение ошибки можно добиться, осуществив прокладку железобетонных поясов в межэтажных перекрытиях.

Следует срезать технологическое отверстие, прежде чем приступать к установке опоры

Иногда можно встретить таких мастеров, которые не делают это, аргументируя тем, что таким образом можно сэкономить материал, однако необрезанные технологические отверстия в дальнейшем становятся причиной разрушения здания.

Очень важно выполнить выравнивание всех опорных элементов фундамента в конце процесса их установки. Учитывая то, что такой тип фундамента применяют там, где рельеф не слишком ровный, то важно соблюдать определенную установленную высоту над поверхностью земли каждого из элементов

Этот этап отразится в дальнейшем на качестве и надежности опорной конструкции.
Еще одна ошибка, к которой приводят неправильные изыскания и последующие расчеты – это не до конца забитая свая. Достижение проектной отметки уровня вбивания опорного элемента можно обеспечить, осуществив дополнительные изыскательские мероприятия и откорректировав проект, увеличив степень нагрузки благодаря надстройкам.

Важно: проводить процесс установки свайного фундамента следует только профессионалам, ведь такая разновидность опоры применяется не очень давно, а потому опытных специалистов в этом деле мало

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Ленточно-свайный фундамент

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки

Свайный фундамент с лентами – это такой вид монолита, который идеально подходит для таких почв, как пучинистых и слабых. Отличительная черта проявляется в том, что стены давят на сплошную ленточную основу, а прочность контакта с твердыми породами земли создают сваи, которые монтируются на глубине.

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки.

Техническое описание

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации. Сваи же стабилизируют цепкость постройки к твердым почвам, что защищает здание от оседания и перекосов при сезонных сдвигах грунта.

Такое соединение элементов в основании дает возможность даже на подвижном земельном участке возвести устойчивое и прочное здание, которому не страшны климатические особенности почвы. Наиболее частое применение такого фундамента наблюдается в местах болотистых грунтов, которые характерны влажным климатом и высокими грунтовыми водами.

Разновидность

Именно особенности данной комбинации способствуют высокой прочности и защищенности от сдвигов почвы

Такой фундамент бывает трех видов:

  • Имеющий свайный винт. В данном случае применяют сваи из металла, которые имеют лопасти определенных размеров. Монтируются в землю своими руками или специализированной техникой. Чтобы продлить эксплуатационный период их жизни рекомендуется обрабатывать грунтовкой или специальной краской для защиты.
  • Буронабивные сваи. Монтируются на территории строительства, поэтому их цена намного ниже. Первое, что требуют данные детали – это скважину определенного размера не ниже уровня замерзания почвы. Принцип возведения заключается в армированном заборе воды, который заливают раствором бетона.
  • Свайный фундамент из набивных элементов. Отличается своей конструкцией. Ее схема заключается монолитной ленте из железобетона, на которую устанавливаются все сваи.

Плюсы основания такой комбинации

Свайно ленточный фундамент имеет такие плюсы в своей функциональности:

Скорость постройки. Данный фундамент возводится в считанные сроки. Это благодаря неглубокому внедрению ленты и легкости установки свай.

  • Низкая стоимость. Данное основание не требует особых затрат, например, как глубинное ленточное. Стоит отметить, что итог работы практически ничем не отличается.
  • Непотребность в коррекции при правильном расчете. А ремонт в таком случае не пригодится лет десять, ведь устройство не поддается влиянию вод, сыпучести и пучности почвы.

Минусы свайно ленточного фундамента

Здания, которые основываются на таких фундаментах, имеют ряд недостатков. Итак, минусы конструкций:

  • Невозможность возведения подвального или цокольного помещения. Для таких целей ленточная часть должна погружаться ниже в землю.
  • Существует дополнительная потребность утепления напольного покрытия, так как грунт может замерзать.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Виды опор

Рассмотрим, какие виды винтовых опор используются в современном строительстве:

По области применения

Использование этого типа фундамента ведется гораздо шире, чем это может показаться на первый взгляд.

Винтовые сваи успешно применяются в следующих областях:

  • Капитальное строительство.
  • Индивидуальное жилое строительство.
  • Мосты, причалы, прочие гидротехнические сооружения.
  • Несущие опоры ЛЭП, мачты и т.п.
  • Ангары.
  • Теплицы.
  • Заборы или ограждения и т.д.

Рост популярности этого типа основания значительно расширил область применения, и этот процесс еще не закончен.

Размеры

Используются стальные трубы разных диаметров. Наиболее распространены трубы 108 мм, этот размер обеспечивает достаточно высокую несущую способность при хорошем вхождении в грунт.

Общий диапазон диаметров труб находится в пределах 57-219 мм, но в некоторых случаях используются и более толстые опоры.

В частном домостроении трубы более 159 мм не используются из-за сложности погружения.

Длина труб также имеет много вариантов. Существуют типоразмеры от 1650 до 9000 мм, используемые в соответствующих условиях.

Чем меньше прочность и плотность грунта, тем длиннее должен быть ствол.

Количество лопастей

Существуют одно- и многолопастные конструкции. Однолопастные используются на относительно надежных грунтах.

Превышение нагрузки или реверс сваи при установке приводят к потере сцепления с грунтом.

Для ответственных построек на слабонесущих грунтах используют многолопастные сваи, которые демонстрируют большую устойчивость к возможным нагрузкам.

Кроме того, увеличение количества лопастей позволяет уменьшить диаметр ствола, что облегчает погружение.

При этом, толщина стенок должна обеспечивать необходимую жесткость.

Наконечники

Наконечник принимает на себя нагрузку при погружении, что выдвигает довольно жесткие требования к его конструкции.

Существуют:

  • Сварные наконечники. Изготавливаются путем заужения диаметра трубы путем удаления клиновидных участков и соединения полученных фрагментов в конус. Швы свариваются и образуется заостренный конец. Применяются для относительно слабых, мягких грунтов.
  • Литые наконечники. Изготавливаются (отливаются) отдельно и прикрепляются к трубе. Обладают большой толщиной, способны разрушать встречающиеся препятствия. Используются на плотных и сложных грунтах.

Материал изготовления

Используются разные марки стали — от обычной Ст 3, до более прочной Ст 20.

Для применения в сильноагрессивных грунтах с большими нагрузками и возможностью электростатической коррозии используются прочные марки стали 30 ХМА и 09Г2С.

Тип защитного покрытия

Наиболее эффективным покрытием считается нанесение слоя цинка. При этом, сам материал должен быть достаточно устойчивым к возникновению коррозии.

Полимерные материалы, нанесенные на сваи, стираются при погружении и свою задачу выполнить не могут.

Они необходимы только для защиты наружной части опор и требуют периодического обновления.

Многие инженеры предлагают свои варианты защиты, от мастик до нанесения слоя резины, но большого распространения эти методы пока не получили.

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

  • Рулетку не менее 20 м, она понадобится при проведении разметки.
  • Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
  • Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
  • Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

  • Лом металлический.
  • Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
  • Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

  1.   Во всех углах фундамента должно быть установлено по свае.
  2.   Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
  3.   Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
