Тонкости подключения теплого пола

Схема подключения трубы теплого пола к коллектору

При устройстве бетонной стяжки основное – это правильно уложить трубы, сделать соединения и строго выполнить все технические и технологические условия укладки теплоизолирующего материала.
Основной этап при укладке трубы – подключение трубопровода к смесительному узлу и к коллекторному блоку.
Выше уже рассказывалось, где и как лучше всего поместить коллекторный шкаф. Коллектор и циркуляционный насос вместе с установкой смесительного блока образуют блок управления отопительной системой.
Как правило, шкаф имеет размеры 50 × 50 см. Для лучшего сочетания с интерьером помещения коллекторный шкаф монтируется в выемку глубиной 10–15 см. Соответственно, лучше спрятать водяные контуры в точках соединения в стене.
После установки коллекторного шкафа начинается стыковка необходимых трубопроводов. Стандартно схема подключения выглядит так:

Различие заключается в использовании воды, которая поступает либо через центральную, либо через автономную систему отопления, работающую от котла.Это важно. Если вы одновременно пользуетесь теплым полом и радиатором, то стоит установить насос

Для полноценной системы отопления всего здания обязательны коллектор, насос и смесительный узел.
Подающая и обратная трубы соединены с коллектором через специальные фитинги. Когда диаметр трубы и входной диаметр коллектора различаются, используются переходники.
В системе должен быть запорный клапан, который закрывает поступление горячей воды в контуры. На обратной трубе устанавливают дренажный клапан.
Для обеспечения точной регулировки температуры подогрева пола на коллекторе имеются специальные вентили и смесительный узел. Если средства позволяют, то можно приобрести готовый коллектор, в комплект которого включены все вышеперечисленные компоненты. Коллекторы могут различаться количеством подключенных водяных контуров и объемом отапливаемых помещений.Это важно. В домах, где во всех помещениях установлены теплые полы, все комнаты обслуживаются коллекторами одновременно при условии, что схема труб отопления везде одна и та же.
Подключение к коллектору труб, уложенных по разным схемам – «змейка», «улитка» или комбинированная схема, не влияет на распределение соединений с коллектором.

Как выбрать котел

Несмотря на все преимущества теплых полов, есть необходимость основательно подойти к выбору источника тепла. Делая упор на стоимость оборудования, потребитель в будущем может начать переплачивать, не изучив тщательно особенности конструкции и характеристики элементов. Как мы писали ранее, оптимально использование теплых водяных полов от газового котла.

Для монтажа в квартире выбор стоит сделать в пользу настенных приборов. Эти котлы имеют небольшие габариты и аккуратно впишутся в небольшое помещение. Согласно нормативам, необходимо выдерживать противопожарные разрывы:

• высота установки газового котла от пола должна составлять от 0,8 до 1,2 метра;
• расстояние от дымоходной трубы до котла – 2 диаметра трубы дымохода;
• от стены под газовым котлом минимум 0,1м;
• от противоположной стены крепления – 0,4м.

При наличии достаточных площадей в доме, выбор лучше сделать в пользу напольного газового котла. Основное преимущество – возможность установки прибора высокой мощности. Основной недостаток – необходимость оборудования отдельного помещения. При небольших площадях дома или квартиры, установить подвесной нагреватель целесообразнее.

По способу получения воздуха для горения газа выделяют атмосферные и турбированные котлы.

При выборе так же необходимо определиться с количеством источников для подогрева. Для отопления только теплого пола, выбор стоит сделать в пользу одноконтурных газовых котлов. Если есть необходимость нагрева еще и системы водоснабжения, то существуют двухконтурные элементы. Стоит заметить, что для обогрева исключительно теплых полов установок не существует, но производителями предусмотрены газовые котлы с функцией “теплый пол”.

Еще одной особенностью теплого водяного пола от газового котла является отсутствие возможности подключения напрямую. Связано это с рабочим режимом теплообменника. Для нормальной работы агрегата температура теплоносителя должна составлять 80-90 С, а так как нам необходим низкотемпературный газовый котел, то стоит использовать коллектор с автоматикой для получения нужного результата. Так же образующийся конденсат в низкотемпературном газовом котле для теплого пола используют для образования дополнительной энергии. Эта модернизация и лежит в основе этой системы для получения увеличенного КПД.

В целях безопасности подбирается расширительный бак. Он необходим для компенсации увеличенного в объеме теплоносителя при нагреве. Начальное давление рассчитывается при помощи онлайн программ. Для эффективной работы необходима его настройка квалифицированным мастером.

Одноконтурный

Для отопления помещения и исправной работы теплых одноконтурных полов с газовыми котлами нет необходимости в установки дополнительного оборудования. Это поможет сэкономить средства и не загромождать помещения. Для подогрева воды, в систему так же устанавливается бойлер.

Конструкция агрегата чаще всего содержит следующие элементы:

1. Корпус газового котла – объединяет всю конструкцию обогрева.
2. Теплообменник. Устройство, соединенное с трубами подачи и обратки. Необходим для нагрева теплоносителя.
3. Камера сгорания. Часть котла, в которой происходит горение газа и нагрев теплообменника.
4. Газовая горелка.
5. Вспомогательное оборудование. Патрубки для подключения котла к системе.
6. Автоматика. Запрограммированная система, координирующая работу всех элементов.

Двухконтурный

Двухконтурным газовым котлом называют агрегат, который используют для нагрева воды в системе водоснабжения, а так же теплоносителя при обогреве дома. Сама по себе конструкция схожа с одноконтурным. В зависимости от типа установки, существуют элементы с двумя теплообменниками и битермическим элементом.

При установке двух теплообменников вода, используемая в водоснабжении, нагревается посредством передачи части тепла от первого ко второму. Нагрев системы происходит за счет горения пламени.

В котлах с битермическим теплообменником вода и теплоноситель циркулируют в трубе разделенной внутри еще одной трубой. Нагрев происходит за счет прямого горения.

Используются различные схемы теплого пола с двухконтурным газовым котлом. Одна из самых распространенных и простых – при которой теплоноситель движется от котла к коллектору, затем распределяется по помещениям и возвращается обратно. Движение осуществляется посредством циркуляционного насоса. Нагретая для бытовых нужд вода, поступающая на смесители, ограничивается интенсивностью расхода.

Терморегулятор: назначение, виды и способы подключения

Управление системой теплого пола осуществляется через терморегулятор. Производители предлагают два типа терморегуляторов:

• Механические. Температура, которую хотят поддерживать в доме, устанавливается с помощью механического реостата.
• Электронные. Они работают на базе программирующего устройства. Бывают сенсорные и кнопочные. Работа системы через такой терморегулятор инициируется в заданное время и по заданным температурным показателям.

Виды терморегуляторов

Термостаты устанавливают на высоте около 1.5  метров от поверхности пола. Место для установки термостата должно быть защищено от попадания прямых солнечных лучей и действия, каких-либо дополнительных источников тепла. Терморегулятор подключается стационарно, запитываясь от электрощита или через уже имеющиеся в комнате розетки.

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

Подключение терморегулятора

Вне зависимости от вида терморегуляторы предназначены для управления такими типами электрических нагревательных элементов:

• Нагревающий кабель. Это проводник имеющий большое сопротивление. Он помещен в надежную изоляцию. При прохождении тока кабель нагревается.
• Тепловой мат. В этом устройстве используется тот же кабель с высоким сопротивлением, но он закреплен на мате-пленке с уже заданным шагом.
• Специальная пленка, которая испускает инфракрасные лучи. Толщина такой пленки не более 5 мм. В ее слое установлена полупроводниковая плоская нагревающая полоса.

Если теплые полы монтируются в нескольких комнатах, то более целесообразно поставить терморегуляторы на каждый отопительный контур. Это защитит электросеть от перегрузок, позволит использовать для различных комнат разный режим эксплуатации и включать системы независимо друг от друга.

Монтаж терморегулятора

После установки термостата подводится фаза к распределительной коробке, а также подключаются ноль и заземление. В стене необходимо сделать канавку, в которую помещаются пластиковые трубки. В одну из них укладываются силовые провода нагревательного кабеля, а в другую провод от датчика. Датчик размещают под финишным покрытием пола. После этого можно приступать к монтажу и подключению электрического пола.

Отличие схемы подключения одножильного теплого пола от схемы двухжильного

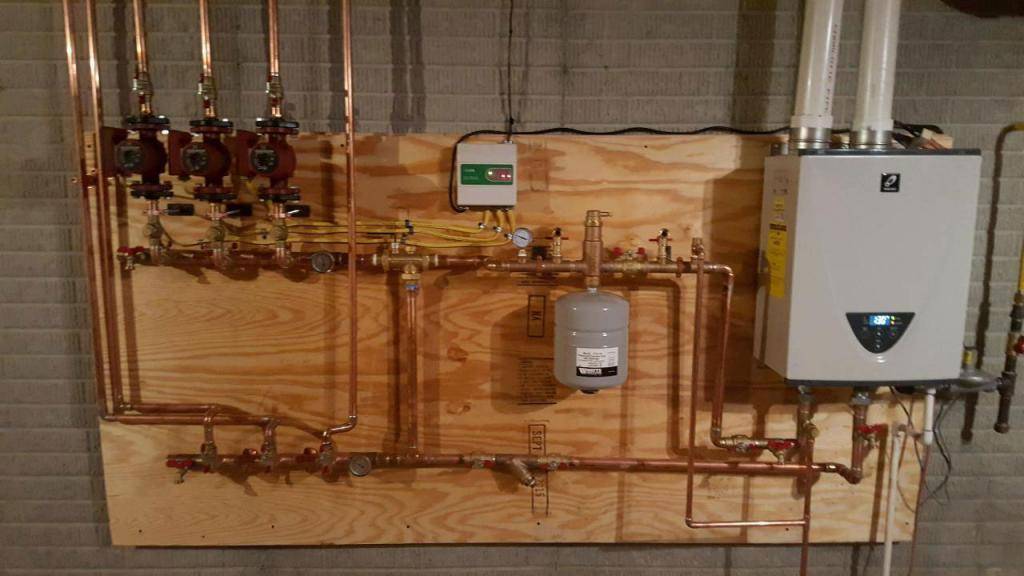

Подключение к настенному котлу

Если вы, как и многие владельцы частных домов, задались вопросом о том, как подключить водяной теплый пол к котлу, то должны для начала поинтересоваться, имеет ли прибор отопления циркуляционный насос. В некоторых случаях оборудование обладает еще и группой безопасности. Самый простой вариант подключения подойдет для владельцев, у которых площадь пола в помещении не больше 150 м2. При этом должны отсутствовать радиаторы отопления. Мощность насоса котла будет способна продавить эту площадь, а с помощью системы контроля температуры имеется возможность регулировать температуру самого теплого пола.

Подключаем водяной теплый пол к отоплению, зная, что котел должен присоединяться к коллектору. На последнем имеется два запорных крана: на подаче и обратке, а также регулировочные вентили. Взамен последних иногда выступают расходомеры для регулировки контуров пола. При подобной схеме в коллектор можно установить сервоприводы, способные регулировать температуру отдельных контуров. Система в этом случае предусматривает встраивание байпаса с перепускным клапаном. В самом коллекторе при этом он должен отсутствовать.

Укладывая теплые водяные полы в частном доме, вы должны знать, что байпас в системе необходим для циркуляции теплоносителя. Если в настенном котле нет группы безопасности, ее встраивают в схему. Туда входят:

• манометр;
• предохранительный клапан;
• воздухоотводчик.

Теплый пол как основная система отопления.

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

• Хорошая теплоизоляция дома — тепловые потери дома должны быть маленькими. Связано это с тем, что с одного квадратного метра ВТП можно «получить» максимум 75 — 80 Вт. Тепловые потери с одного квадратного метра площади не должны превышать эту цифру.
• Теплые полы должны быть везде — при использовании ВТП как основного отопления вам придется прокладывать их во всех жилых и нежилых помещениях. Это может сильно увеличить стоимость системы отопления.
• Нужно подбирать подходящие для ВТП напольные покрытия — не каждое напольное покрытие подойдет для теплых полов. Идеальным вариантом здесь будет кафель, но желающих выложить все полы в доме кафелем мало. Это дорого, да и дом сразу становится похожим на больницу или морг. Популярный ламинат и паркет не весь подходит для такого отопления, такое покрытие будет теплоизолятором, который уменьшает теплоотдачу ВТП.
• Теплые полы не отсекают потоков хододного воздуха от окон — радиаторы и конвекторы вешают под окнами, чтобы отсекать потоки холодного воздуха от них. При отсутствии под окнами приборов отопления, от них может неприятно тянуть холодом.
• Необходимо минимизировать количество мебели — мебель закрывает поверхность пола и тем самым уменьшает теплоотдачу поверхности. Кроме того, вся имеющаяся мебель должна быть на ножках. Это необходимо для конвекции воздуха.

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом. В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Варианты

Несмотря на незаконность данной процедуры, народный опыт располагает различными методиками укладки тёплого пола от полотенцесушителя:

1. Для присоединения можно использовать последовательное подключение, подробная схема которого обязательно имеется на строительных форумах. Для того, чтобы оградить такой пол от перегрева, используется фольгированный пенофол, который укладывается двумя слоями, под конструкцией, и над ней. Также можно задействовать термоизоляционную сухую смесь для стяжки пола. Снизить температуру поможет использование трубы из материала с меньшей теплопроводимостью. Проще говоря, подойдёт любой способ, который поможет физически изолировать теплоноситель от поверхности.
2. Нередко в ход идёт схема параллельного подключения. При маленькой площади допустимо задействовать количественную регулировку подачи теплоносителя с помощью специального клапана, который имеет термостатирующую головку. Тут понадобится только один слой пенофола.
3. Самым правильным и экономически целесообразным считается устройство насосного узла с термосмесительным клапаном. Такой способ подходит для помещения с любой площадью и в этом основной его плюс. Конечно, понадобится детальная схема и качественный проект, иначе есть риск наделать крайне неприятных ошибок.
4. Еще один альтернативный способ – устройство так называемой гидрострелки. Это коротко-замкнутый гидравлический узел, который представляет из себя кусок трубы размером 2х2. Он изготавливается из нержавеющей стали или оцинковки.

Система теплого пола от полотенцесушителя

Это все основные методики установки системы тёплого пола с помощью такого прибора, как полотенцесушитель.

И всё-таки, для тех, кто обитает в многоэтажке и желает обогреть в ванной пару-тройку квадратных метров пола, лучше обратиться к специалистам, чем испытывать судьбу. Ведь качественная, а главное – профессионально выполненная система тёплого пола позволит устранить проблему недостаточного обогрева помещения раз и навсегда, и к тому же сэкономит массу нервов и времени.

Вопрос задал: jok

Раз уж мы все про теплый пол, то может заодно подскажете и такое: хотел себе в контур теплого пола в ванной подключить полотенцесушитель (специально выводил кусок трубы из стяжки возле стены), но сейчас в сомнениях – неясно как стыковать его с контуром – паять пластик с резьбами что-ли.. да и один монтажник сказал что не рекомендует, мол неизвестно как это на контуре отразиться, хотя по-логике насосу все равно куда воду качать.. развейте мои сомнения, после Ваших советов я успокаиваюсь )))

Подключение греющего кабеля и инфракрасного теплого пола.

Данный вид обогрева обычно используется не в качестве основного отопления, а для того, чтобы ногам было комфортно ходить по полу. Существуют несколько способов электрического подогрева. Это проведение под основным покрытием нагревательного кабеля или подключение инфракрасного теплого пола.

Инфракрасный теплый пол, по другому его еще называют пленочным полом продается в виде рулонов, которые раскатываются по полу, в какой-то степени напоминает линолеум. Принцип действия заключается в инфракрасном излучении, которое образует тепло.

Учитывая, что пленочный пол достаточно тонкий и имеет гибкую структуру, его можно подложить под линолеум, ламинат или паркетную доску. Инфракрасные полы бывают двух вариантов исполнения – это пленочные и стержневые.

Пленочные.

В основе имеют карбоновые полосы толщиной до 10 мм, расположенные с шагом 10 – 15 мм. Соединяются между собой с помощью металлических шинок, имеющих серебряное напыление. Полосы скрываются под слоем полиэтиленовой термостойкой пленки.

Стержневые.

Представляют собой наличие в их основе графитово-серебряных стержней. А уже внутри них располагается карбон. В отличии от пленочных, стержневые ИК полы похожи на маты греющего кабеля. Они так же, как и пленочные полы продаются рулонами.

Принцип их действия заключается в том, что лучи, которые излучает ИК пол обогревают не воздух внутри помещения, а попадают на стены, потолок или предметы мебели. Поэтому считается, что данный вид обогрева эффективнее водяного и электрического напольного отопления.

Подключение пленочного теплого пола осуществляется через терморегулятор к напряжению 220 В. Особенность укладки в том, что необходимо заранее продумать установку тяжелой мебели вне зоны укладки пленочных матов, иначе система может выйти из строя.

ИК пленка продается с различной шириной в 50 или 100 см и длиной рулона в 50 м. Цена за квадратный метр составляет примерно до 1500 р. Расчет выполняется с учетом наличия крупногабаритной мебели, под которое ИК полы мы не закладываем и отступ от стены должен составлять от 10 до 20 см. При отоплении помещения без основного источника отопления закладывают 80 % полов. В остальных случаях плюс минус 50 % от площади пола.

Существует два вида кабельного теплого пола. С помощью отдельного кабеля или того же отдельного кабеля, но приклеенного к специальному мату в виде змейки. Последний продается рулонами. Принцип действия у них один, как и способ подключения.

Внутри кабеля идет нагревательный элемент, собственно за счет чего происходит выделение тепла. Подключение греющего кабеля осуществляется через терморегулятор к бытовой электросети. В отличие от пленочного пола, кабельный теплый можно укладывать в стяжке под напольную плитку. Но отличительный минус от того же пленочного пола в том, что его нельзя укладывать под ковровые покрытия, линолеум или ламинат.

Кабельно-матовый пол, как правило, применяется в качестве дополнительного отопления для комфортной ходьбы по плитке или керамограниту.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Отдельное подключение от котла

Если требуется обогреть пол сразу в нескольких комнатах, то вариант с подключением к имеющемуся радиаторному отоплению сразу отпадает. Потребуется установка распределительной гребёнки и дополнительных трубопроводов таким образом, чтобы у каждого помещения была своя подача и обратка.

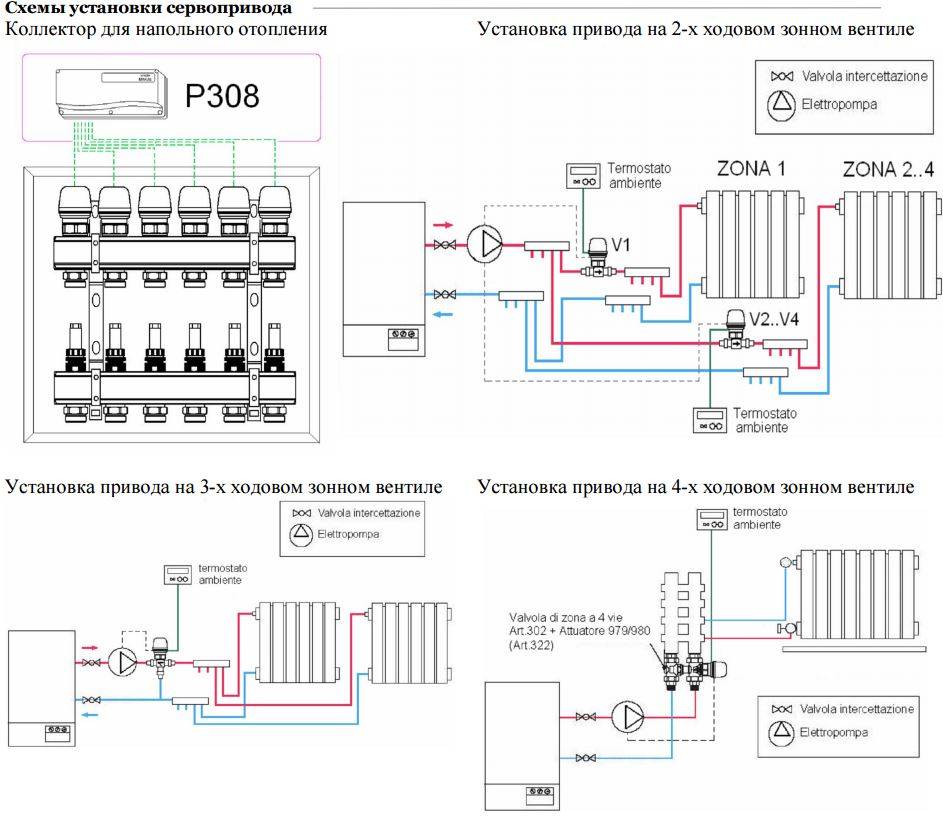

Если всё необходимое уже есть, то методы подсоединения могут быть следующими:

Установка термоголовок, оценивающих степень нагрева обраток, на гребёнку (допускается, если общая длина контуров – не более 50 м).

Смысл первого метода прост – это просто реализация варианта с применением регулирующих термостатических головок в отношении сразу нескольких подключённых труб. Наличие нескольких RTL позволяет контролировать нагрев пола в каждом помещении отдельно. Прогон теплоносителя обеспечивается насосом, который находится в настенном газовом котле или в топочной.

Монтирование смесительного узла (конструкцию дополняет двухходовой клапан и коллектор).

Клапан устанавливается на подающий трубопровод. Его работу контролирует термоголовка, оснащённая термодатчиком выносного типа, который помещается внутрь коллекторной трубы, либо фиксируется на её внешней поверхности. При повышении температуры воды происходит закрытие клапана. Также допускается установка дополнительной насосной конструкции, которая будет перекачивать жидкость по всем виткам тёплого пола.

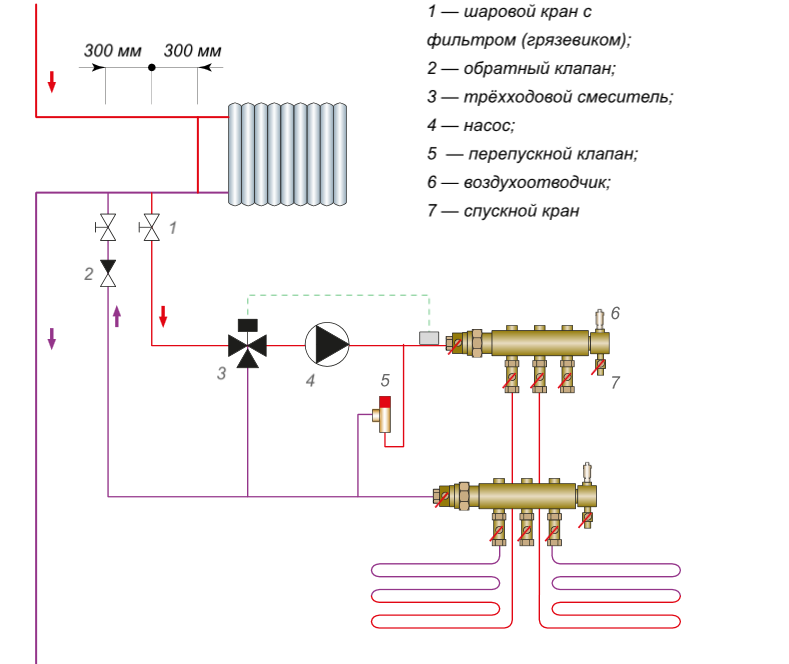

Схема подключения теплого пола от котла

Смесительный узел с трёхходовым термовентилем. Принцип работы подобных конструкций уже был приведён выше. Данный вариант является более удачным решением. Он в большей степени рассчитан на значительный расход теплоносителя без перегрузок.

Несмотря на наличие неоспоримых достоинств второй и третий вариант подойду далеко не всем, поскольку требуют серьёзных временных (на проведение работ по монтажу) и денежных (на покупку необходимого оборудования) затрат.

Выводы

Подведем итоги: схемы подключения теплого пола в наших квартирах и домах могут быть разными, но по своему функционированию они мало различаются. В зависимости от конкретных особенностей помещения и индивидуальных потребностей выполняется укладка трубопровода и подключение к источнику горячей воды.
Следует помнить, что подключение к магистрали центрального отопления запрещено по техническим причинам. Дело в том, что если выполнить такое подключение, то это понизит температуру дальше по стояку отопления.
Максимальный эффект отопления теплые полы дают при использовании автономных источников отопления. Газовые котлы – лучшие источники тепла. Поскольку предельно допустимая температура нагрева теплоносителя для теплого водяного пола составляет от +45 до +50° C, можно использовать маломощный котел.
При правильной укладке по обычной схеме теплого пола можно долго чувствовать себя комфортно. В нормальных условиях эксплуатации ваш теплый пол может проработать в течение 30–50 лет.
