Подвесной потолок Armstrong: преимущества и недостатки

Как правильно выбрать и приобрести данный материал

Современные подвесные потолки смотрятся очень красиво. Приходя в строительной магазинах всегда есть, перед чем выбирать. Большое разнообразие видов и цветов этого материала заставляют задуматься.

Если вы никогда не имели опыта в отделке и не работали с этим материалом, то вам вряд ли удастся определить его качество. Самым лучшим вариантом будет обратиться к опытному продавцу консультанту за советом.

Постарайтесь обратить внимание на экологичность данного материала, а также убедитесь что жесткость направляющей металлоконструкции соответствует всем требованиям. Часто случается так, человек идет в магазин и приобретает подвесной потолок, а после его устройства понимает, что потолок провис

Часто случается так, человек идет в магазин и приобретает подвесной потолок, а после его устройства понимает, что потолок провис.

Все это результат того, что продавец иногда дает металлоконструкцию от одного потолка, а панели от другого (иногда это случается по ошибки, а бывает и умышленно) для того чтобы продать ненужные остатки материала.

В случае того, если панели подвесного потолка оказались тяжелее, чем может выдержать металлоконструкция, потолок со временем непременно провиснет.

По виду потолок Армстронг относится к кассетным потолкам, либо как еще его могут называть (Минерал ватным), так как кассеты состоят из минеральной ваты. Конечно же это ни единственный, вид подвесных потолков. Вот еще несколько вариантов подвесных потолков:

  • Потолок из гипсокартона.
  • Натяжной потолок.
  • Реечный потолок.
  • Кассетный потолок.

Если вам интересны эти разновидности подвесных потолков, вы можете прочитать информационный пост — потолок из гипсокартона своими руками.

Интересная статья:Потолок из гипсокартона своими руками + видео урок — Я знаю ты хочешь себе красивый потолок с яркой подсветкой и сафитами! Эта статья расскажет тебе все о потолках из гипсокартона. Кассетные потолки тоже делятся на несколько разных подвидов:

  • Экономичные, недорогие потолки для бюджетных помещений.
  • Влагостойкие, для помещений с высоким уровнем влажности.
  • Универсальные, для любого вида помещений.
  • Шума изоляционные.
  • Экологически чистые, для мед. учреждений, еще их называют гигиеническими.
  • Дизайнерские, их используют в жилых помещениях, например, квартире.

Конечно, окончательный выбор стоит только за вами. Лично я всегда рекомендую выбирать качественные или около качественные материалы. Хотя с другой стороны, по личному опыту знаю, что обычные китайские подвесные потолки тоже не плохие и я в принципе ими доволен.

Виды и формы потолка Армстронг

Сам состав потолочных панелей может быть разным, заказчик выбирает из перечня материалов, какими именно будут элементы потолка.

В большинстве случаев применяются:

  • Поликарбонат;
  • Минеральное волокно;
  • Деревянный материал;
  • Алюминий;
  • Сталь.

Плитка Армстронг в свою очередь делится на определенные виды:

  • Потолки типа Прима – их характеризует огнестойкость, декоративные структуры, высокая стойкость к повреждениям;
  • Влагостойкий потолок Армстронг используется для отделки помещений, где часто меняется температура, или просто высокая влажность (бассейны, бани, прачечные, больницы);
  • Акустический потолок нужен для оформления помещений с высоким уровнем звукопоглощения, для больницы создан, к примеру, специальный медицинский потолок Армстронг;
  • Дизайнерские потолки отличаются от классических офисных конструкций – на потолочной поверхности они создают неповторимый рисунок, может быть и прозрачный эффект, и довольно экстравагантный (подходят для оформления потолочной зоны в жилом доме);
  • Гигиенические потолки – при их изготовлении учтены все требования ГОСТ, устанавливаются они чаще в помещениях медицинских и помещений отрасли пищевой промышленности.

Получается, что один тип потолков используется для так называемых влажных помещений (есть потолки по цвету и фактуре напоминающие облик ванн), другой тип используется там, где нужна максимальная звукоизоляций, третий оформляет потолочную зону в обычной квартире. Разновидности, как говорится, на любой вкус, и могут организовать заполнение фактически любого потолочного пространства – и в офисе, и в ванной, и в медкабинете, и в баре и т.д.

Элементы подвесного потолка Армстронг

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

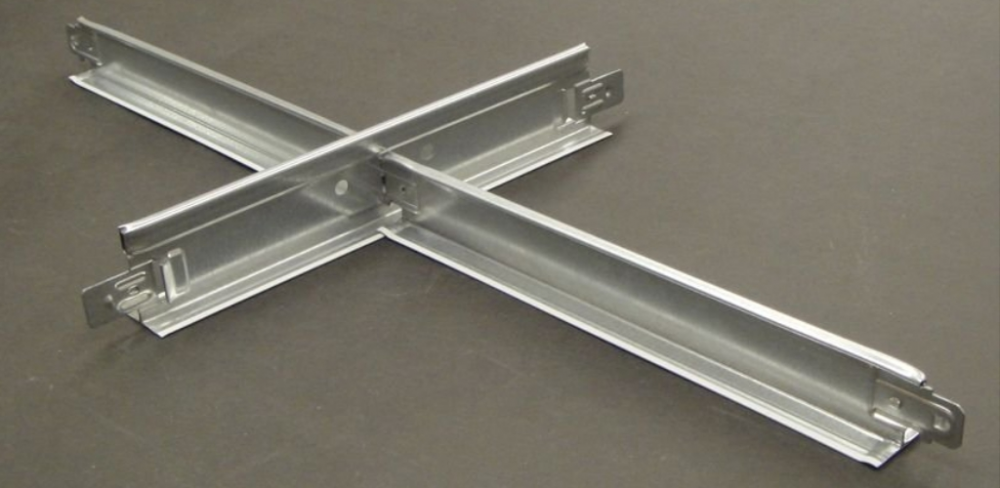

  • Направляющие профили Т-образного сечения из оцинкованной стали;
  • Стартовые уголки, с которых начинается установка потолка Армстронг;
  • Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
  • Подвесы, дюбеля, замки и фиксаторы;
  • Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

Евгений Филимонов

Задать вопрос

Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрацииОписание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

С чего начать?

Первым делом надо определить периметр и площадь, которая будет закрываться подвесным потолком. Для этого потолка идеальный уровень не обязателен. Бывает так, что идеальный уровень не вписывается в конструкцию или почеркивает неровности наших стен. Очень важна ровная плоскость, так как потолки типа «Армстронг» можно монтировать почти под любым углом (в пределах разумного конечно). После этого прикрепляем по периметру угловой профиль (или просто белый уголок).

Далее очередь идет за Т-образным профилем. Это основной профиль, который располагается от одной сены к стене напротив, через промежутки равные 120 см.

Почему 120см? Каждая панель типа «Армстронг» имеет размер 60х60 см. Между Т-образными профилями должны уместится две такие панели. Сам профиль опирается своими краями на угловой профиль, а в центре крепится на подвес к потолку.

Подвесы эти регулируемые, что позволит выставить профиль на разной высоте. К потолку эти подвесы можно закрепить дюбель гвоздем с крючком вместо шляпки. Если потолок деревянный, то можно использовать и подручные средства, как на фото. Количество подвес подбирается исходя из провисания или через каждые 120-180 см.

Немного об особенностях подвесной системы Armstrong

Устройство подвесного потолка Армстронг отличается предельной простотой и состоит из:

  • несущего профиля. Эти балки выдерживают весь вес конструкции, и их толщина подбирается в соответствии с размерами помещения;
  • поперечного профиля. Необходим для того, чтобы закрепить потолочные панели Армстронг;
  • углового профиля. Необходим для закрепления плитки на угловых стыках.


Виды профиля, применяемого при монтаже


Схема монтажа

Все плиты для подвесного потолка Армстронг выпускаются стандартных размеров в двух вариантах: квадратные и прямоугольные. Конструкция подвесного потолка Армстронг позволяет производить замену отдельных элементов. Если появилось желание обновить интерьер или возникла необходимость ремонта, можно поменять только плиты подвесного потолка, не трогая профиль. Для этого достаточно снять надоевшие или пришедшие в негодность плитки потолочные Армстронг, а на их место установить новые.

Стандартный размер плит значительно упрощает подбор материала для замены и позволяет быстро изменить дизайн комнаты. Крепление проводится при помощи подпружиненной спицы, позволяющей, когда проводится завершающая сборка потолка Армстронг, получить ровную поверхность.

Как видно из описания, устройство подвесных потолков типа Армстронг отличается предельной простотой, и установка его доступна даже начинающим мастерам.


Виды плит Армстронг

Характеристики плиты «Оазис»

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

  • Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
  • Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
  • Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
  • Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
  • Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
  • Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
  • Обозначьте расположения светильников.
  • Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

  • Закончите все строительные работы в помещении.
  • Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
  • Проведите через середину потолка две линии, параллельные стенам комнаты.
  • Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
  • С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
  • Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
  • С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
  • Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

  1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
  2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
  3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
  4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
  5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
  6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
  7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
  8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.

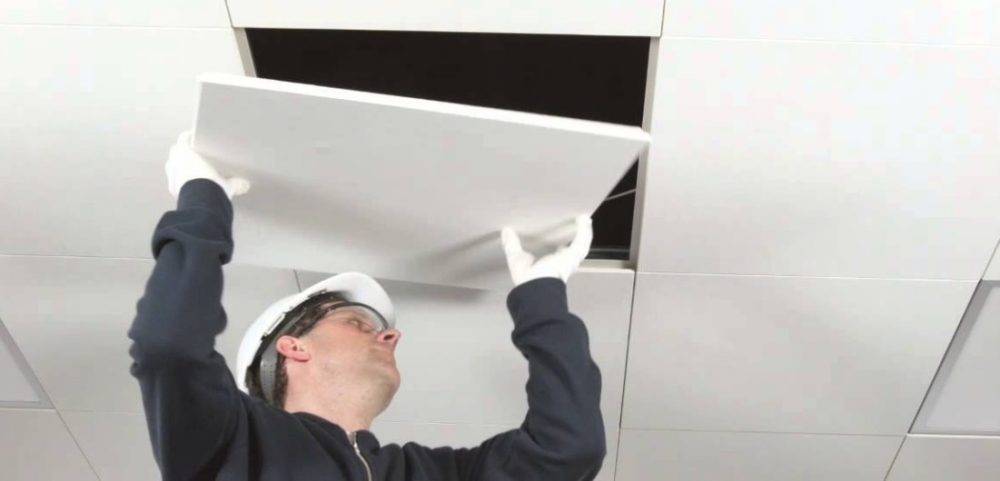

  9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
  10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
  11. Выполните монтаж светильников потолка.
  • Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
  • Укладку плит начинайте с середины потолка.
  • Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Приведем пошаговую инструкцию по монтажу подвесного потолка Армстронг:

Необходимо произвести полную установку или разметку всех инженерных коммуникаций и сетей над вашим потолком.

ШАГ 2

Разметьте горизонтали по всей длине периметра стен помещения при помощи лазерного нивелира, уровня, гидравлического уровня, линейки или другого инструмента

Установите по размеченным линиям L-образный профиль при помощи дюбель — шурупов

ШАГ 5

Центр комнаты и будет являться отправной точкой для монтажа профиля Т24, от которой потом размечаются параллели шагом 1200 мм.

ШАГ 6

От определенной нами центральной точки, где монтируется 1-й подвес на последующих параллельных линиях, крепятся подвесы для направляющих профилей с шагом 90 см. Крепление подвесов для направляющих и других профилей к перекрытию осуществляется при помощи забивных дюбелей, анкерных болтов, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

Закрепив все подвесы, монтируем направляющие профиля L3600 и L1200.

Регулируем уровень установки профилей при помощи специальных «бабочек» на подвесах.

ШАГ 9

Соединяем направляющие профили поперечным профилем L1200.
Каждый следующий поперечный профиль монтируется через 600 мм.

Усиливаем дополнительными подвесами места установки растровых светильников. В итоге мы должны получить решетчатый каркас с размером кластеров 60 х 60 см в осях.

Устанавливаем специальные панели (вентиляционные решетки, кондиционирование решеткы, освещение).

Устанавливаем рядовые панели на потолок Армстронг

При установке панелей необходимо применение защитных перчаток в целях недопущения контакта с минеральной ватой комплектующих и сохранения эстетического вида панелей. И не забывайте следить за рисунком панелей — не отступайте от проекта.

P.S. Можно сохранить несколько панелей, поскольку следующая партия производителя обязательно будет отличаться от установленной и при необходимости небольшого ремонта могут возникнуть нежелательные отличия.

ИТАК,

скажем еще раз коротко о преимуществах потолков по типу Армстронг:

  • удобство в ремонте
  • возможность подобрать ряд заданных характеристик
  • возможность ремонтировать почти все инженерные коммуникации без полного демонтажа

и все же о некоторых недостатках:

  • ограниченность в выборе дизайнерских и архитектурных решений
  • невысокая средняя стойкость к механическим повреждениям
  • обязательное уменьшение высоты помещения.

Зная о недостатках и преимуществах, имея на руках проект, что еще вам было нужно??

Правильно — пошаговая инструкция по монтажу подвесного потолка Армстронг!

Именно такой расширенный пакет знаний и умений позволяет вам не только качественно проконтролировать ход работ, но даже и выполнить их самому.

Посмотрите видео о том, как сделать монтаж потолка типа армстронг

Желаем удачи.

С чего начинается установка потолка Армстронг

Установка потолка Армстронг начинается с выбора подходящих материалов и разметки. При выборе плит опирайтесь на индивидуальные предпочтения и дизайн интерьера. Вы можете приобрести плиты различной цветовой гаммы и фактуры.

Схема разметки потолка:

  • Сначала нужно разметить горизонтали фальшпотолка. Это позволит вам более качественно собрать конструкцию. Если вы не будете размечать горизонтали, вы можете неправильно монтировать узел.
  • Во всех углах помещения поставьте насечки. Для того, чтобы измерения были максимально точными, пользуйтесь лазерным уровнем.
  • Затем измерьте расстояние между насечками и полом.
  • Насечки соедините между собой с помощью трассера.

После разметки проложите все необходимые коммуникации, которые будут проходить непосредственно под потолком.

Потолки Армстронг: расчет системы

Целью расчета является выбор оптимальной конфигурации конструкции и определение количества необходимых материалов. Это выполняется в соответствии со следующими правилами.

  1. Вначале рассчитывают периметр. Для этого измеряют длины всех стен, а сумму округляют до значения, кратного трем (в большую сторону). При этом нужно учитывать, что стеновой профиль в углах можно сгибать, надрезая одну сторону. Плиты режут не более половины их ширины (то есть минимум до 300 мм). В противном случае образуются ячейки, требующие лишнего расхода материалов.
  2. Допускается постепенно уменьшать ширину плит вдоль стен. Это не портит внешний вид потолка Армстронг и не влияет на увеличение расходов, так как все используемые материалы сравнительно дешевы.
  3. Ряд с обрезанными плитами располагают вдоль противоположной от входа стены.
  4. Для того чтобы получить правильную раскладку плит необходимо ширину обрезка прибавить к ширине цельной плиты, затем разделить пополам полученный результат. Плитки такой ширины располагаются вдоль противоположных стен. При этом не увеличивается количество ячеек каркаса.
  5. Несущие профили крепят к коротким стенам. Это делает конструкцию прочнее и удешевляет монтаж.

Схема крепления профилей потолка Армстронг

Во время расчета ориентируются по нормам расхода основных материалов, которые для помещений прямоугольной формы (квадратных или с соотношением сторон ¾) следующие:

  • профиль несущий – 3700 мм на 0,8 м² потолка;
  • профиль поперечный – 600 мм на 0,8 м²;
  • профиль продольный – 1200 мм на 1,6 м²;
  • профиль периметральный – 300 мм на 0,5 м²;
  • подвес – 0,6 шт. на 1 м².

Для комнат с другим соотношением сторон нормы расхода увеличиваются примерно на 10%. Все расчетные значения необходимо округлить до величин, равных стандартным длинам профилей. Крепление периметрального профиля выполняется с шагом 0,3 – 0,6 м (в зависимости от материала стен и нагрузки потолка). Отсюда рассчитывается количество дюбель-гвоздей. Армстронг потолки, размеры которых превышают 100 м², рассчитываются с помощью специальной программы.

Как монтируются подвесы

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.

Преимущества и недостатки

Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

  • невысокая стоимость;
  • отсутствие необходимости в предварительной подготовке базового основания;
  • достаточная степень звуко- и теплоизоляции;
  • большое разнообразие плит позволяет реализовать любое дизайнерское решение;
  • несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
  • наличие возможности сделать незаметными коммуникации и системы вентиляции;
  • обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
  • беспроблемная установка осветительных устройств;
  • имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

  • он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
  • потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
  • конструкция не защитит предметы обстановки в случае протечки сверху;
  • он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.

Это интересно: Подвесной потолок (175 фото) — виды навесных деревянных и металлических потолков, дизайн конструкций из пластиковых панелей

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

  • минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
  • металлические угловые профили – 3 м;
  • направляющие основные, их длина 3,7 м;
  • направляющие поперечные – 1,2 м;
  • подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

  • количество минеральной плиты стандартного размера – 2,78хS;
  • профили металлические для монтажа на стену – Р/3;
  • направляющие основные – 0,23хS;
  • поперечные направляющие – 1,4хS;
  • число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

Подробная инструкция монтажа потолка

Монтаж потолка производится в следующем порядке:

  • обмер помещения и разбивка основных взаимо перпендикулярных осей;
  • вынос отметок чистого потолка на стены и колонны

    удобнее всего использовать лазерный уровень для этих целей

  • разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств

    перед установкой потолка основные оси можно обозначить натянув обычную веревку яркого цыета, что бы хорошо было видно;

  • крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей устанавливаемых через 0,5 м

    монтаж углового профиля с помощью перфоратора

    отметка углового профиля для обрезки внутреннего угла

    обрезка углового профиля для внутреннего угла

    второй угол не обрезается, укладывается поверх обрезанного

    обрезанные под углом 45 градусов угловые профили

    подготовка углового профиля для установки на внешний угол, обрезаем до нужного размера ножницами по металлу

    отмечаем угловой профиль для обрезания

    обрезаем угловой профиль для внешнего угла под 45 градсов

    фиксация углового профиля на внешнем угле для последующего монтажа с помощью дюбелей;

  • крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
  • установка основных Т-профилей 24х38 и выравнивание их в одной плоскости

    прорезь несущей направляющей должна совпадать с основной осью

    лишняя часть первой направляющей отрезается, для этого используются ножницы по металлу

    один край направляющей кладется на угловой профиль

    другой край подвешивается и выравнивается по лазерному уровню;

  • установка поперечного Т-профиля в просечки основного профиля

    ;

  • установка продольного Т-профиля в просечки поперечного профиля;
  • укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании . Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
  • при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
  • установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа

    подготовка плиты для вырезания отверстия

    разметка отверстия на поверхности потолочной панели

    вырезание отверстия под встраиваемый светильник.

Размечаем потолок


Далее необходимо разметить потолок под другие несущие профиля. Они будут расположены параллельно по отношению друг к другу по длине комнаты на расстоянии 60 см друг от друга или 180 см, если у Вас широкое помещение и вы планируете использовать длинные поперечные профиля. Можно начать разметку от стены, но в таком случае у Вас может получится крайний ряд плит резаный, что будет не очень красиво выглядеть, хотя его можно оставить с «невидной » стороны. А можно начать разметку с середины комнаты, тогда крайние ряды у Вас будут обрезаны симметрично. Выбирайте вариант, который Вам больше по душе.

Плюсы и минусы потолочных систем Армстронг

Важное преимущество, которым обладают потолки Армстронг – цена системы и стоимость монтажных работ являются приемлемыми. Кроме того, потолки такого типа обладают следующими преимуществами:

  • легко монтируются: не требуют применения специальных навыков и инструментов;
  • позволяют скрыть различные инженерные коммуникации;
  • обеспечивают доступ к коммуникациям для обслуживания и ремонта;
  • эстетически привлекательны, благодаря большому разнообразию плиток;
  • обладают хорошими тепло- и звукоизоляционными свойствами;
  • высокие эксплуатационные качества: поврежденную панель легко заменить новой.

На фото: подвесные потолки Армстронг могут скрывать различные инженерные коммуникации.

К недостаткам потолков Армстронг относится:

Преимущества и недостатки подвесной системы

  1. Монтаж потолка занимает мало времени по сравнению с другими отделочными материалами.
  2. Цена потолочной системы и её монтаж в сравнении с аналогами находится на среднем уровне.
  3. Потолки легко монтируются и демонтируются. Модульные плиты легко скрывают вентиляционные каналы, водопроводные трубы, электрические магистрали, другие коммуникации.
  4. Она не требуют дополнительной отделки, как, например, потолки из гипсокартона.
  5. Потолочные перекрытия хорошо сохраняют тепло, обладают неплохими теплоизоляционными характеристиками.
  6. В него легко встраивается освещение, динамики, окна вентиляции, прочие выносные элементы.
  1. Минеральные плиты быстро собирают на себя грязь и копоть. На них легко остаются отпечатки пальцев. Их трудно чистить, поэтому их не устанавливают в пыльных помещениях или местах с высоким содержанием копоти.
  2. При частом снятии или установке модульной плиты происходят сколы или трещины фрагментов. Часто квадратные элементы отламываются по углам.
  3. Обычный Армстронг, который ставят повсеместно, боится воды. Его не рекомендуют устанавливать в помещениях с высоким уровнем влажности. Конечно, существуют и влагостойкие модульные плиты, однако они стоят намного дороже обычных минеральных плит.
  4. Такой потолок «съедает» пространство. После завершения монтажа высота помещения уменьшится минимум на 15 см.

При любом контакте с потолком работайте в чистых перчатках

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
