Подвесной потолок своими руками: делаем по инструкции подвесной потолок армстронг

Подвесные потолки

Преимущества подвесного потолка очевидны.

Быстрый и легкий монтаж конструкции.
Сохраняется доступ к запотолочному пространству.
Возможность планирования коммуникаций по потолку без штробления поверхности.
Простота обслуживания и возможность замены плит.
Звукопоглощающие свойства.
Возможность подбора плиток под требования помещений.

Последний пункт особенно важен, когда речь идет о специфических помещениях

Так, для медицинских палат и кабинетов важно, чтобы материал имел соответствующий сертификат. В коридорах используют только негорючие материалы, а в чистых комнатах те, что обеспечивают абсолютную гигиену. Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента

Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи

Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента. Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи.

Дизайнерские возможности подвесного потолка не ограничиваются лишь сплошной однотонной поверхностью

И всю эту красоту можно создать самостоятельно, следуя представленной пошаговой инструкции.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см. Крепление пристенных профилей
Прикрепив пристенные профиля
замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке). Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы. Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный. Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез. Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Подготовка к сборке

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Установка потолка Армстронг

Первое, что нужно сделать перед тем, как начать работы по монтажу – проложить коммуникации. Это можно сделать и позже, однако это будет весьма неудобно.

Коммуникации полностью закрываются фальшпотолком

Также стоит обратить внимание на встраиваемое оборудование, а точнее на его вес. Обычная подвесная система способна выдержать нагрузку от 4 до 6,5 кг/кв.м. В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв

В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв

м

В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв. м.

После прокладки коммуникаций и выбору подвесной системы можно приступать непосредственно к работам по монтажу.

Шаг первый: разметка

Установка потолка «Армстронг» начинается с разметки. Для этого на стене помещения ставят отметку, отступая на необходимоее расстояние от пола или базового потолка так, чтобы будущий подвесной потолок полностью закрыл все выступы существующего перекрытия и все проходящие вверху коммуникации.

Если они пока отсутствуют, при разметке необходимо учесть высоту всех аксессуаров, которые будут вмонтированы, для чего их предварительно измеряют. Это позволит определить минимальное расстояние между существующим перекрытием и будущим фальшпотолком.

Опираясь на сделанную отметку, нужно спроецировать ее на все остальные стены помещения таким образом, чтобы соединив отметки получилась ровная линия. Чтобы поверхность фальшпотолка не повторяла уклон и неровности потолочного перекрытия или пола, для этого следует воспользоваться водяным или лазерным уровнем. Как это делается (а также некоторые другие моменты монтажа) смотрите на видео ниже.

Шаг второй: монтаж профилей

К стенам по отмеченным ранее горизонтальным линиям крепят специальные L-образные профили, которые входят в комплект подвесной системы Армстронг. Чтобы нарезать профиль нужной длины, применяют обычную ножовку по металлу с мелкими зубьями. Угловые соединения нарезают при помощи столярного стусла или используют для этих целей транспортир и все ту же ножовку по металлу.

L-образный и Т-образный профили от подвесной системы Armstrong

Профиль нужно крепить таким образом, чтобы получилась «полка», обращенная вниз лицевой (окрашенной) стороной. Для закрепления L-образного профиля подбираются подходящие крепления, которые зависят от материала, из которого сложена стена.

Схема монтажа подвесного потолка

После этого монтируются направляющие профили. Они имеют одинаковую форму (в виде перевернутой буквы Т), но разную длину: длинные имеют прорези, а на коротких с обеих сторон присутствуют небольшие выступы. При монтаже выступы вставляются в прорези длинных профилей, образуя таким образом ячейки 600х1200 мм или 600х600 мм.

Крепление направляющих: выступы вставляются в прорези

Монтировать решетку начинают с середины, стараясь чтобы центральная ячейка оказалась в центре помещения. Это делается для того, чтобы потолок аккуратно выглядел, так как крайние ячейки, скорее всего, не совпадут с габаритами помещения и их придется подрезать.

Шаг третий: установка подвесов

Направляющие навешивают, используя специальные подвесы, состоящие из двух тонких металлических прутков, продетых сквозь специальную изогнутую пластину (ее называют лепесток).

Один из видов подвесов для потолка Армстронг

Помимо этого, крепеж направляющих можно сделать с помощью проволоки диаметром не менее 2-х мм. Предварительно ее необходимо выпрямить, чтобы свести к минимуму деформацию под нагрузкой от элементов подвесного потолка. В месте крепления проволоки к потолочному крепежу или профилю нужно делать как минимум три петли.

При монтаже подвесной системы к базовому потолку используются анкера, имеющие крюк или кольцо вместо головки, так как к ним удобнее крепить подвесы или проволоку. Подбираются они в зависимости от материала основного потолка – это могут быть дюбели для шурупы. Различные виды подвесов и крепление к ним направляющих показано на видео:

Начинают навеску с длинных направляющих, при этом их соединяют последовательно короткими. После полной сборки решетки необходимо выравнивать ее по горизонтали с помощью уровня, сдвигая лепестки или подгибая проволоку. Через несколько дней рекомендуется эту процедуру повторить, так как под нагрузкой потолок может провиснуть.

После окончания сборки, в каркасную решетку нужно вставить кассеты Armstrong и аксессуары, которые укладываются на образовавшиеся полки.

Дополнительные рекомендации

  1. Устанавливать модули нужно только в конце всех строительно-ремонтных работ.
  2. Температура в рабочем помещении должна быть от 15 до 30°C, а влажность воздуха не более 70 %.
  3. Красить плиты при необходимости нужно до начала их закладки в обрешетку.
  4. Во время установки модулей желательно пользоваться перчатками. Плиты очень маркие, на них могут оставаться следы.
  5. При монтаже нужно учитывать хрупкость плит.

Следуя перечисленным советам, смонтировать потолок типа Armstrong своими руками не составит большого труда, а неоспоримые преимущества делают его достойным конкурентом в списке подвесных фальшпотолков.

Устройство потолка Армстронг

Система в целом представляет собой обрешётку из металлического профиля, подвешенную к потолочной плите при помощи настраиваемых крючков. Ячейки обрешётки заполняются плитами или светильниками, причём расположение их можно комбинировать и менять в любое время.


Подвесная система PRELUDE 24 Армстронг


Гигиенические потолки Биогуард


Минеральные модульные потолки Армстронг


Кассетный алюминиевый подвесной потолок

Обрешётка состоит из нескольких видов профиля.

  1. Пристенный уголок. Крепится к стене по периметру комнаты, служит как несущий и декоративный элемент.
  2. Основная направляющая. Опирается на пристенный уголок и подвесы, имеет длину 370 см, устанавливается обычно поперёк комнаты и принимает на себя основную нагрузку.
  3. Поперечная направляющая. Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.

Устройство подвесных потолков Армстронг

Подвесные крючки крепятся к потолку при помощи дюбелей и шурупов над местами крепления к основным направляющим. Декоративные панели или светильники вставляются в образовавшиеся рамки изнутри.

Цены на потолок «Армстронг»

потолок Армстронг

Типы кромок потолков Армстронг

Процесс сборки заключается в установке пристенного уголка по периметру комнаты на нужной высоте, монтаже основных направляющих с одновременным креплением над ними подвесных крючков. Между основными направляющими выдерживается зазор 120 см для установки длинных поперечин, расстояние между которыми 60 см. Монтаж ведётся постепенно, установка каждой последующей основной направляющей сразу сопровождается соединением поперечин. После того как обрешётка собрана полностью, устанавливаются светильники и декоративные панели.

Этапы монтажа подвесного потолка Армстронг

Выбор материала потолка Армстронг. Плиты эконом класса OASIS

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

  • Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
  • Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
  • Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
  • Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
  • Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
  • Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
  • Обозначьте расположения светильников.
  • Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

  • Закончите все строительные работы в помещении.
  • Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
  • Проведите через середину потолка две линии, параллельные стенам комнаты.
  • Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
  • С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
  • Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
  • С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
  • Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

  1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
  2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
  3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
  4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
  5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
  6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
  7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
  8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
  9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
  10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
  11. Выполните монтаж светильников потолка.
  • Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
  • Укладку плит начинайте с середины потолка.
  • Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Устройство потолков Армстронг

Эту подвесную систему разработала американская компания, специализирующаяся на выпуске плиточных материалов. Потолки Армстронг очень быстро приобрели всемирную популярность благодаря своим конструктивным, техническим и эксплуатационным характеристикам, а также превосходным внешним данным.

К их достоинствам можно отнести и простоту монтажа, и удобство эксплуатации, и прекрасные тепло- и звукоизолирующие характеристики. И, конечно, возможность придавать помещениям любое цветовое оформление.

Подвесной каркас

Чтобы сделать расчет потолка Армстронг, необходимо знать, как происходит монтаж каркаса.

Его основные элементы:

  • Металлические Т-образные направляющие профили длиной 3,7 м.
  • Поперечные профили длиной 1,2 м.
  • Продольные профили длиной 0,6 м.
  • Металлические периметральные уголки длиной 3,0 м.
  • Регулируемые подвесы для крепления каркаса к несущим перекрытиям.

По периметру комнаты на стенах с помощью дюбелей и саморезов закрепляется уголок. В него торцами параллельно друг другу вставляются направляющие профили, которые подвешиваются к потолку на анкерные подвесы. Расстояние между ними выдерживается 1200 мм.

Установка Т-образного профиля в пристенный уголок

Между собой направляющие скрепляются поперечными профилями с шагом между ними 600 мм. В результате, получается сетчатый каркас, размер каждой ячейки которого составляет 1200х600 мм. Эти ячейки делятся пополам по длинной стороне продольными профилями, образуя по всей площади квадратные ячейки 600х600 мм. Это размер облицовочных плит Армстронг европейского стандарта.

Схема монтажа каркаса

Если ширина помещения больше 3,7 м, то направляющий профиль наращивается с помощью замковых соединений на торцах. Если меньше – обрезается до нужной длины. Определяя расход материалов для потолка Армстронг, обрезаемые профили следует считать как целые.

Облицовка

Облицовочные плиты в зависимости от типа каркаса либо вкладываются в него изнутри, либо защелкиваются снаружи.

В качестве облицовки могут использоваться:

  • Минераловатные плиты.
  • Минераловолокнистые плиты.
  • Гипсовые плиты.
  • Металлические (стальные или алюминиевые) плиты.
  • Зеркальные плиты.
  • Плиты из акрилового стекла.

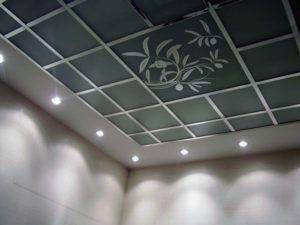

Подвесной потолок армстронг с использованием стеклянных плит

Выбор материала облицовки повлияет на конечную стоимость ремонта потолка, но не на количество плит, так как все они имеют стандартный размер 600х600 мм.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрацииОписание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Установка потолка армстронг

Монтаж и установка

Монтаж профиля на потолок включает в себя следующие операции:

  • разметку
  • установку направляющих на стены
  • крепление подвесов к перекрытию
  • монтаж основных и поперечных профилей
  • укладку минеральных плит
  • установку светильников

Но перед тем как начать монтаж, следует заранее проложить все планируемые коммуникации, чтобы после не демонтировать отдельные плиты.

Разметка

В первую очередь относительно перекрытия размечают уровень, на котором будет находиться новый подвесной потолок. При этом следует учитывать размеры скрываемых конструкций.

Для этого на нужной высоте от пола ставят на стене отметки. После этого намеченные точки должны соединиться одной замкнутой линией, расположенной строго горизонтально. Для этого используют строительный уровень длиной 2-3 метра или водяной, или лазерный.

Монтаж подвесной системы

Профили для подвесного потолка

Для устройства каркаса потребуются:

  • профили Т-образной формы длиной 3,7 м
  • настенные профили L-образной формы
  • подвесы
  • поперечные профили длиной 0,6 м

Если размеры помещения больше, чем длина направляющих, их стыкуют при помощи замкового соединения. При необходимости длинные элементы обрезают до нужной величины ножовкой по металлу.

Установку подвесной системы начинают с фиксации на стенах L-образного профиля по намеченной ранее горизонтальной линии. Для этого используют элементы крепления, максимально подходящие для материала стен — кирпича, бетона или дерева.

Профиль располагают окрашенной полочкой в сторону помещения.

После этого на основном потолке закрепляют подвесы с помощью перфоратора или дрели, что зависит от материала основания. Можно использовать подвесы заводского изготовления, а можно и самодельные из проволоки диаметром около 2 мм.

Единственное требование к проволоке — она должна быть максимально прямой и жесткой, чтобы выдержать вес подвесного потолка. Кроме того, необходимо крепить её, как минимум, тремя петлями к потолочному элементу и профилю.

Для крепления подвесов к основному потолку используют специальные анкера, на одном конце которых находится кольцо или изогнутый крючок. Причем анкера вставляют в ранее установленные дюбели.

Монтаж направляющих

Монтаж каркаса для потолка

Затем приступают к монтажу Т-образных направляющих. Они отличаются тем, что одни из них (длинные) имеют прорези, а другие (короткие) — выступы. При их соединении профиль с выступом легким нажатием вставляют в элемент с прорезью. В результате образуются ячейки размером 60×60 или 60×120 см — что зависит от выбранного типа минеральных плит. Длинные элементы устанавливают на подвесы, а между ними последовательно вставляют короткие, образовывая сетку из ячеек.

Когда решетка будет собрана, необходимо проверить её горизонтальность при помощи все того же строительного уровня — водяного или лазерного. Несоответствие горизонтали устраняется регулировкой подвесов путем увеличения или уменьшения размеров проволочной петли.

Специалисты советуют начинать установку профилей с образования ячейки по центру помещения. В этом случае, если размеры комнаты не кратны размерам плит, подрезать придется у стен, где это не очень заметно.

Завершающим этапом в устройстве подвесного потолка будет укладка минеральных плит армстронг в образовавшиеся ячейки и установка светильников. Стандартные светильники имеют размеры, соответствующие параметрам потолочных элементов армстронг. Они оборудованы светоотражающей системой и четырьмя лампами дневного света, что позволяет в достаточной мере распределять световой поток.

Через несколько дней после установки подвесного потолка следует проверить его горизонтальность, поскольку под тяжестью самих профилей, светильников и кассет он может слегка изменить геометрические размеры.

Особенности монтажа

Особенности монтажа

Завершающий этап по укладке потолочных плит следует проводить при температуре в помещении +15-30 градусов, и только после окончания всех строительных работ, включая монтаж чистых полов.

Если планируется установка нестандартных светильников или иного оборудования большого веса, то крепить их следует на индивидуальные крепежные конструкции.

Если дополнительно устанавливается утепление или шумоизоляция по потолочным плитам, то количество подвесов должно быть увеличено пропорционально весу потолка с дополнительными деталями.

Приведем пошаговую инструкцию по монтажу подвесного потолка Армстронг:

Необходимо произвести полную установку или разметку всех инженерных коммуникаций и сетей над вашим потолком.

ШАГ 2

Разметьте горизонтали по всей длине периметра стен помещения при помощи лазерного нивелира, уровня, гидравлического уровня, линейки или другого инструмента

Установите по размеченным линиям L-образный профиль при помощи дюбель — шурупов

ШАГ 5

Центр комнаты и будет являться отправной точкой для монтажа профиля Т24, от которой потом размечаются параллели шагом 1200 мм.

ШАГ 6

От определенной нами центральной точки, где монтируется 1-й подвес на последующих параллельных линиях, крепятся подвесы для направляющих профилей с шагом 90 см. Крепление подвесов для направляющих и других профилей к перекрытию осуществляется при помощи забивных дюбелей, анкерных болтов, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

Закрепив все подвесы, монтируем направляющие профиля L3600 и L1200.

Регулируем уровень установки профилей при помощи специальных «бабочек» на подвесах.

ШАГ 9

Соединяем направляющие профили поперечным профилем L1200.
Каждый следующий поперечный профиль монтируется через 600 мм.

Усиливаем дополнительными подвесами места установки растровых светильников. В итоге мы должны получить решетчатый каркас с размером кластеров 60 х 60 см в осях.

Устанавливаем специальные панели (вентиляционные решетки, кондиционирование решеткы, освещение).

Устанавливаем рядовые панели на потолок Армстронг

При установке панелей необходимо применение защитных перчаток в целях недопущения контакта с минеральной ватой комплектующих и сохранения эстетического вида панелей. И не забывайте следить за рисунком панелей — не отступайте от проекта.

P.S. Можно сохранить несколько панелей, поскольку следующая партия производителя обязательно будет отличаться от установленной и при необходимости небольшого ремонта могут возникнуть нежелательные отличия.

ИТАК,

скажем еще раз коротко о преимуществах потолков по типу Армстронг:

  • удобство в ремонте
  • возможность подобрать ряд заданных характеристик
  • возможность ремонтировать почти все инженерные коммуникации без полного демонтажа

и все же о некоторых недостатках:

  • ограниченность в выборе дизайнерских и архитектурных решений
  • невысокая средняя стойкость к механическим повреждениям
  • обязательное уменьшение высоты помещения.

Зная о недостатках и преимуществах, имея на руках проект, что еще вам было нужно??

Правильно — пошаговая инструкция по монтажу подвесного потолка Армстронг!

Именно такой расширенный пакет знаний и умений позволяет вам не только качественно проконтролировать ход работ, но даже и выполнить их самому.

Посмотрите видео о том, как сделать монтаж потолка типа армстронг

Желаем удачи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
