Виды и монтаж потолка армстронг

Потолок армстронг технология монтажа. Надежный монтаж потолка армстронг своими руками

Благодаря своей, такие подвесные системы устанавливают как в офисах так и в жилых помещениях. Монтаж данной системы проводится просто и быстро, поэтому справиться с ним сможет даже новичок, причем без посторонней помощи.

Перед началом работ стоит подготовить под потолочное пространство: надежно закрепить все коммуникации идущие под потолком, чтобы исключить их опирание на каркас потолочной системы.

Технология крепления

Для установки потолка армстронг используют подвесы, данное решение имеет простую конструкцию, но, несмотря на это, есть несколько видов, которые используются во время монтажа системы Армстронг.

Чаще всего используются такие виды подвесов:

  1. Проволочный , его можно сделать самому из обычной проволоки, но надежность у него невысокая, все зависит от качества проволоки, поэтому используется он очень редко.
  2. Жесткий прямой , сделан из металлического уголка, который крепится к потолку, а вторым концом к каркасу. Такие конструкции ограничены длиной уголка.
  3. Регулируемый одинарный , в его составе есть две части: регулировочная планка и прут, который может двигаться внутри нее. В этом случае, есть возможность регулировать высоту установки каркаса, но делать это можно в небольшом диапазоне.
  4. Регулируемый двойной , он похож на предыдущую модель, но в нем есть два прута, что позволяет значительно регулировать длину подвеса.
  5. Резьбовой подвес . Выполнен в виде жесткой штанги с нанесенной резьбой, выдерживает большие нагрузки.
  6. Жесткий подвес с регулировкой ,  позволяет регулировать высоту подвеса преставлением фиксирующих скоб.

Проведение монтажа, инструкция

Для выполнения указанных работ, вам понадобятся такие инструменты и материалы:

  • ударная дрель;
  • шуруповерт или отвертка;
  • молоток;
  • ножовка по металлу;
  • измерительные инструменты;
  • карандаш;
  • строительный уровень;
  • водяной уровень;
  • дюбеля;
  • плиты;
  • угловой профиль;
  • рейки для создания каркаса;
  • подвесы.

Разметка потолка

Сначала делается схема потолка и проводится расчет необходимого количества материалов. При помощи водяного или лазерного уровня, на стенах по периметру комнаты наносится высота будущей конструкции.

Схема монтажа потолка армстронг

Обычно приходится подрезать плиты, поэтому надо так проводить монтаж, чтобы их размер с противоположных сторон был приблизительно одинаковым.

Монтаж каркаса подвесного потолка

  1. По выполненной разметке, фиксируют угловые профили , шаг  крепежа должен быть не менее 40 см.
  2. К потолку крепят подвесы с шагом не больше 120 см и устанавливают на них несущие рейки. Проверяют горизонтальность их монтажа при помощи уровня и если надо, проводят регулировку при помощи изменения высоты подвесов.
  3. Проводится установка несущих реек , делают это с шагом 120 см. Если они больше длины помещения, то их отрезают, а если меньше, то наращивают при помощи специальных замков.
  4. Перпендикулярно несущим рейкам с шагом 60 см устанавливают короткие рейки , при этом надо соблюдать шаг установки и прямоугольность каркаса.

Если вы будете устанавливать в потолок Армстронг светильники, то это делают сразу после создания каркаса, после чего проверяют их работоспособность.

Если все нормально, можно переходить к установке всех остальных плит, делают это от центра комнаты и движутся к стене.

Можно провести окраску плит, например в один или несколько сочетающихся цветов, но делать это надо до их установки.

Советы специалистов

Чтобы упростить процесс создания подвесного полка Армстронг и сделать прочную, красивую, надежную конструкцию, необходимо придерживаться следующих советов специалистов:

  • учитывайте особенности перекрытия в комнате, если попадаете на арматуру, то подвесы надо смещать и увеличивать  количество;
  • в зависимости от используемых подвесов, расстояние от потолка до подвесной конструкции может быть разным;
  • берите немного подвесов и плит про запас, так как никто не застрахован от ошибок и вам не надо будет бежать в магазин за недостающим элементом.

Виды и формы потолка Армстронг

Сам состав потолочных панелей может быть разным, заказчик выбирает из перечня материалов, какими именно будут элементы потолка.

В большинстве случаев применяются:

  • Поликарбонат;
  • Минеральное волокно;
  • Деревянный материал;
  • Алюминий;
  • Сталь.

Плитка Армстронг в свою очередь делится на определенные виды:

  • Потолки типа Прима – их характеризует огнестойкость, декоративные структуры, высокая стойкость к повреждениям;
  • Влагостойкий потолок Армстронг используется для отделки помещений, где часто меняется температура, или просто высокая влажность (бассейны, бани, прачечные, больницы);
  • Акустический потолок нужен для оформления помещений с высоким уровнем звукопоглощения, для больницы создан, к примеру, специальный медицинский потолок Армстронг;

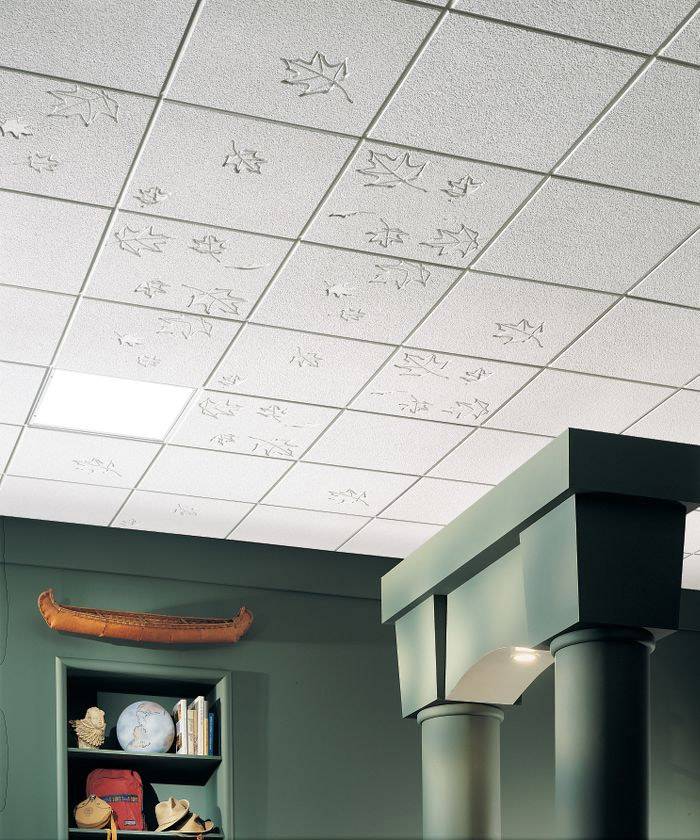

  • Дизайнерские потолки отличаются от классических офисных конструкций – на потолочной поверхности они создают неповторимый рисунок, может быть и прозрачный эффект, и довольно экстравагантный (подходят для оформления потолочной зоны в жилом доме);
  • Гигиенические потолки – при их изготовлении учтены все требования ГОСТ, устанавливаются они чаще в помещениях медицинских и помещений отрасли пищевой промышленности.

Получается, что один тип потолков используется для так называемых влажных помещений (есть потолки по цвету и фактуре напоминающие облик ванн), другой тип используется там, где нужна максимальная звукоизоляций, третий оформляет потолочную зону в обычной квартире. Разновидности, как говорится, на любой вкус, и могут организовать заполнение фактически любого потолочного пространства – и в офисе, и в ванной, и в медкабинете, и в баре и т.д.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.Угловые профили высчитываются путем умножения периметра помещения на 3.Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15%!б(MISSING)ольше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

Меняем поврежденные модули правильно

Потолок Армстронг – модульная конструкция. Соответственно, распространенный вид поломки для нее – выход из строя одного или нескольких модулей. Менять элементы потолка следует правильно, учитывая особенности изменения потолочных плит во время эксплуатации. Когда потолок использовался долгое время, его цвет мог несколько измениться. Если замена модуля происходит на видном месте, отличие по цвету бывает заметным. Чтобы этого не случилось, поменяйте местами элементы конструкции. Старые плиты, имеющие оттенок, аналогичный остальному покрытию, поставьте на место поврежденных деталей. Новые купленные модули поставьте в том месте, где они будут наименее заметны.

Устройство и комплектующие

Итак, основная деталь конструкции – металлический каркас, который крепится к родному потолку и стенам помещения. Этот короб имеет следующие составляющие:

Стеновой (угловой) профиль, иногда еще называют периметральный из-за того, что он монтируется прямо на стену по периметру будущего потолка. Чаще всего это – Г-образный профиль.Несущий профиль – металлическая рейка, устанавливаемая параллельно стенового профиля, имеет длину, максимально приближенную к длине помещения. Они выступают в роли направляющих всей конструкции.Поперечный Т-образный профиль выступает соединителем параллельных несущих реек, образуя тем самым ячейки для установки плит потолка «Армстронг».

Подвесы представляют собой два металлических прута, соединённые между собой пружиной-бабочкой. Один прут стремится вверх, оканчивается плотной петлей, крепится к крепежному узлу. Второй – устремляется вниз, оканчивается крюком, цепляется к несущей рейке. Благодаря пружине можно регулировать длину подвесов: при сжимании ее пруты можно раздвигать и сдвигать, на сколько это необходимо; отпустив же «бабочку», вы зафиксируете крюки достаточно прочно. Производители анонсируют наличие трех вариантов этой составляющей: стандартный регулируемый от 120 мм до 150 мм, укороченный – от 75 мм и удлиненный – до 500 мм. В основном, при установке подвесного потолка используется европодвес стандартного типа.

Крепежный узел – обычный дюбель, на конце которого крюк. В роли такового могут выступать саморез или металлическая цанга, в зависимости от материала настоящего потолка и планируемой нагрузки на сам узел.Плиты – непосредственно функциональная часть потолка «Армстронг». Ранее использовалось покрытие двух размеров – 120см х 60см и 60см х 60см. Сегодня первые ушли в историю, а для оформления потолков используются квадратные плиты.

Более подробно хочется остановиться именно на покрытии. Итак, существует шесть разновидностей «Армстронга»:

Экономичный. Самый дешевый вид плит, который очень легко впитывает влагу, даже если в помещении просто повышенная влажность. Из-за этого могут быстро потерять форму или прогнуться.

Люксовый – «Prima». Более прочные, чем предыдущий вид, влагостойкие, имеют повышенную звукоизоляцию.

Влагостойкий «Армстронг» говорит сам за себя. Можно не бояться даже подтопления со стороны соседей сверху. Плита не деформируется и не утяжеляется под весом влаги.

Акустический – обеспечивает максимальную звуконепроницаемость. Чаще всего используются в шумных помещениях: торговых и игровых залах.

Гигиенический вид потолочной плиты, рассчитанный на использование в помещениях с повышенными санитарными требованиями: общепит, медучреждения.

Дизайнерский «Армстронг» встречается не очень часто, но даже в своих редких случаях остается весьма востребованным. Зеркальные, стеклянные, деревянные плиты и плиты с нанесением 3D рисунков – отличное решение для помещений с оригинальным дизайном.

Говоря о материалах, из которых изготовлены плиты для подвесного потолка, следует упомянуть металл, пластик, минеральные волокна (минвата), поликарбонат, дерево, сталь и алюминий.

Предварительные работы и каркас Армстронг

Как и любой другой подвесной или навесной потолок, Армстронг скрывает все неровности обычного потолка без особых усилий. Однако некоторые предварительные работы всё-таки понадобятся.

Подготовительные работы для установки системы Армстронг:

  1. Удалить старое покрытие, то есть очистить от штукатурки (особенно если она осыпается), побелки или краски.
  2. Заделать трещины и щели.
  3. Если используются не водостойкие плиты, то лучше заранее сделать гидроизоляцию.

Некоторые проделывают еще дополнительные работы. Поскольку между навесным потолком и комнатным остаётся достаточное расстояние, то можно сделать звукоизоляцию или утеплить потолок. По сути, просто это оставшееся расстояние заполняют специальными материалами с той или иной функцией.

Для такого вида изоляций требуется дополнительный каркас.

При проведении подобных дополнительных работ, не стоит забывать о проводке. Все места под светильники должны быть продуманы заранее, поэтому и проводка под них должна выводиться в определённые места.

Технические характеристики конструкции потолка Армстронг

Технически можно охарактеризовать типовые модульные потолки.

Итак, стандартный Армстронг это:

  • Каркас из алюминия, реже используется пластик;
  • Основной цвет – белый, но используется и контрастный черный, и яркие цвета, и благородное золото, хром, металлик;
  • Одна потолочная плита весит 4-6 кг;
  • Типоразмеры плит следующие: 600 на 600 мм, 600 на 1200 мм.

Технология каркаса такова, что минимальные сырьевые затраты обеспечивают должную сопротивляемость системы физнагрузкам. Кассеты крепятся подвесами к основанию, и это дает возможность конструкцию установить на серьезно деформированную поверхность.

Группа горючести такого потолка Г1 (то есть материал низкой горючести).

Подготовка основания к монтажу

Установка любого декоративного покрытия, в том числе и подвесного потолка типа Армстронг, требует предварительной подготовки основания:

  1. Старое покрытие лучше снять (краска, декоративная штукатурка). Случайное отслоение старой побелки или куска краски может повредить плиту, что приведет к финансовым потерям.
  2. Обнаруженные трещины заполняют шпаклевкой, чтобы снизить потери тепла, рост и развитие патогенных микроорганизмов.
  3. Далее следует тщательно обследовать черновой потолок, чтобы обнаружить места возможных протечек. Для данных участков производят гидроизоляцию.
  4. По периметру потолка монтируют деревянную обрешетку, на которую крепят волокнистые плиты теплоизоляции.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем. По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см. Крепление пристенных профилей Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке). Лучше нарисуйте план, а после приступайте к монтажу На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы. Установка подвесов На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный. Навешиваем несущие профиля и закрепляем их на крючках Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см. Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез. Собираем решетку из профилей Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным. В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая). Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Устройство потолка «Армстронг»

Потолок «Армстронг» представляет собой навесную рамную модульную конструкцию в виде решетки из легких алюминиевых или металлопластиковых балок таврового (в виде перевернутой буквы «Т») сечения. В ячейки решетки, чаще всего с размерами 600 х 600 мм (или очень редко 600 х 1200 мм) на консоли, образованные полками профиля, укладываются плиты с размерами, совпадающими с габаритами ячеек решетки. Часть ячеек может быть использована для установки по определенной схеме специально выпускаемого для этого типа потолков оборудования.

После завершения монтажа потолка, конструкция оказывается подвешенной к основному потолку при помощи специальных подвесов, входящих в комплект поставки.

Профили

Несущие направляющие профили выпускаются в следующем виде:

  • несущие продольные профили, используемые для сборки — погонных элементы длиной 3700 м. Между собой эти профили стыкуются до необходимой длины при помощи специальных замков, установленных на их торцах;
  • поперечные профили имеют длину 1200 мм и присоединяются к продольным при их расположении с шагом от 1200 до 600 мм;
  • дополнительные профили длиной 600 мм устанавливаются параллельно продольным и перпендикулярно поперечным для формирования ячеек 600 х 600 мм;
  • карнизный профиль в виде уголка для потолка «Армстронг», на который потолок опирается у стен помещения, а также маскирующий зазоры между стенами и подвесной конструкцией.
  • Профили имеют высоту стенки 19, 24 или 29 мм, а вылет консоли полки для укладки плиты – 15 или 24 мм.

Плиты

Плиты различаются как по своим свойствам в виде влагостойкости, шумоизоляции, теплоизоляции, так и по назначению помещений, где они могут быть использованы. По толщине они бывают от 19 до 29 мм. Выпускаются либо с ровной нижней поверхностью, либо с фаской в виде ступеньки для того, чтобы после установки находиться на одном уровне с несущими элементами каркаса. Наиболее влагостойкие плиты могут выдерживать влажную уборку. Цвет плит чаще всего – белый. В некоторых случаях они могут быть окрашенным в разные цвета и выбираться в соответствии с цветовым дизайном помещения.

Для того, чтобы разнообразить дизайн помещения на плиты можно фотографическим или другим способом наносить рисунки, узоры и аппликации. Иногда вместо стандартных, к подвесным потолкам могут быть применены самодельные плиты из пластикового или окрашенного металлического листа, стекла, зеркал или даже деревянных щитов.

Установка таких «нештатных» заполнений должна выполняться с осторожностью, требовать более частого расположения креплений и проверки способности каркаса выдерживать дополнительную нагрузку без прогибов и деформаций. Тяжелое оборудование, например, системы кондиционирования воздуха и вентиляции должны подвешиваться к основному потолку на собственных креплениях

Из чего изготовлены плиты

Заводы компании размещены по всей Европе, а в Европе уже давно стремятся выпускать исключительно экологически чистую продукцию. Потолочные плиты Armstrong позиционируются как экологичные, поскольку частично изготавливаются из продуктов переработки, а частично – из натуральных материалов.

В состав плиток входят:

  • целлюлоза;
  • минеральная вата;
  • крахмал;
  • глина;
  • перлит;
  • вода.

Для финальной эстетичной отделки используется окрашивание водорастворимой краской либо оклеивание тканью.

Существуют так называемые мягкие и твердые виды плит, которые различаются процентным содержанием минеральной ваты. В «мягких» минваты больше, чем в «твердых», они более пористые и легкие, лучше поглощают звуки.

Потолок типа Армстронг: описание

Из чего же состоит этот подшивной потолок? Это сочетание системы, крепящейся к потолку и потолочных плит, которые монтируются в ячейки каркаса. Преимущества потолка можно перечислять долго, но главное – это его завершенность. То есть вы сразу приобретаете все, что нужно для потолка – дизайн вы уже видите, только покупая детали. Дополнительной отделки потолок не потребует.

Достоинства

  • Быстрый ремонт;
  • Простота монтажа;
  • Огромный выбор комплектующих;
  • Хорошие технические характеристики, хорошие функциональные характеристики;
  • Декоративность.

В конце концов, он соответствует мировым стандартам. Приобретая такую конструкцию, требуйте сертификат соответствия.

Если вы не можете припомнить, где же видели подобный потолок, вспомните офис или школу – там потолок Армстронг Байкал устанавливают очень часто.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

  • Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
  • Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
  • Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
  • Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
  • Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
  • Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
  • Обозначьте расположения светильников.
  • Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

  • Закончите все строительные работы в помещении.
  • Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
  • Проведите через середину потолка две линии, параллельные стенам комнаты.
  • Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
  • С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
  • Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
  • С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
  • Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

  1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
  2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
  3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
  4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
  5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
  6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
  7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
  8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
  9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
  10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
  11. Выполните монтаж светильников потолка.
  • Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
  • Укладку плит начинайте с середины потолка.
  • Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.
