Пошаговая инструкция по сооружению полов по грунту в ленточном фундаменте

Основные ошибки

Утепление цоколя пенополистиролом

К наиболее распространенным ошибкам при создании стяжки пола можно отнести:

  1. Закладку полов при высоком уровне подземных вод или почвах с высоким уровнем промерзания. В этом случае следует выбрать иной вид основания
  2. Использование в качестве выравнивающих маяков деревянные бруски, подверженные гниению и оставление их в стяжке. При порче и деформации дерева возможно проседание бетона
  3. Малый слой подбетонки и отсутствие армирования при повышенной нагрузке на полы свыше 200 кг/кв. м
  4. Отсутствие демпферной ленты по периметру фундамента, что может привести к растрескиванию бетона при перепадах температур
  5. Закладка утеплителя ниже уровня нулевой отметки, что чревато промерзанием полов
  6. Отсутствие теплоизоляции цоколя и отмостки

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Чистовая стяжка

Финишная стяжка пола должна делаться следующим образом:

  1. Вдоль всего периметра помещения проклейте специальную демпфирующую ленту толщиной 1,5-2 см так, чтобы она «зацепила» плиты ЭППС.
  2. Используя сетку с ячейками 10 х 10 см и толщиной проволоки порядка 3 мм, уложите армирующий слой. При этом он укладывается на подставках (подойдут пробки от обычных пластиковых бутылок).
  3. Разведите раствор ЦП М 500 и песка (соотношение 1:3).
  4. Залейте финишный слой и разровняйте его, используя правило или гладилку.

После этого слой будет «дозревать» около 35 дней, на протяжении которых поверхность необходимо ежедневно смачивать водой, чтобы она не дала трещин.

В описанном выше процессе создания стяжки отсутствует этап установки направляющих. Дело в том, что если делать стяжку пола по маякам, то придется создавать ненадежную и довольно громоздкую постройку. К тому же маячок может изменить свое положение из-за арматуры. Поэтому проще всего на протяжении формирования «пирога» ориентироваться по меловым отметкам на стенах, а после полного застывания бетона, покрыть пол самовыравнивающимся составом.

Преимущества и недостатки

Устройство основания таким способом имеет свои плюсы и минусы. Из положительных свойств можно отметить следующее:

  1. Предотвратить теплопотери конструкции помогает широкий ассортимент утеплителей.
  2. Температура грунта, расположенного под многослойной конструкцией пола, никогда не опускается ниже нулевой отметки.
  3. Нагрузка распределяется на грунтовое основание – производить сложные расчеты нет необходимости.
  4. Отсутствие сырости и плесени.
  5. Получившийся черновой пол может быть облицован любым напольным материалом.
  6. Отличные звукоизоляционные свойства.
  7. Быстрый и равномерный нагрев помещения при установке внутри стяжки водяных или электрических теплоносителей.

Существуют и недостатки:

  1. Демонтаж конструкции в целях проведения ремонта, особенно при повреждении труб теплого пола, является процессом трудоемким и материально затратным.
  2. Нельзя устраивать такой пол при близком прохождении к поверхности земли грунтовых вод и рыхлой по составу почве.
  3. Сооружение такой конструкции относится к разряду дорогостоящих и занимающих большое количество времени и сил.
  4. Существенное понижение высоты комнаты.

Слои конструкции

С этим читают

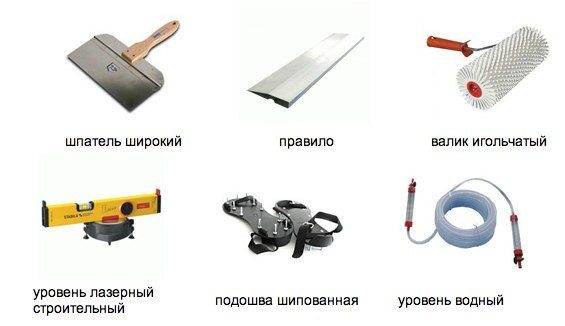

Инструменты и материалы

Заливка пола своими руками требует тщательной подготовки. Чтобы избежать необходимости прерывать рабочий процесс и отправляться в строительные магазины на поиски недостающих материалов, рекомендуется заранее составить список необходимых приспособлений и материалов. Правильно будет при его составлении руководствоваться рекомендациями представленными ниже.

Контрольно-измерительные приборы, которые потребуются в процессе выполнения работ:

  • строительный уровень;
  • при необходимости направляющие рейки, которые позволят контролировать толщину слоя бетона (в качестве них можно применять деревянные планки или металлические уголки).


Инструменты для заливки бетонного пола К инструментам можно отнести:

  • ведра для замешивания и транспортировки бетонного раствора;
  • лопаты для укладки смеси и ее разравнивания;
  • мастерки для разравнивания отдельных участков пола.

Заливка пола в частном доме требует наличия следующих материалов:

  • бетонный раствор;
  • гидроизоляция;
  • пароизоляция (при заливке пола по междуэтажным перекрытиям);
  • армирующая сетка (при необходимости);
  • теплоизоляционный материал (при необходимости);
  • сыпучие материалы, если основанием для пирога пола является грунт.

Для закупки на заводе-изготовителе достаточно знать класс бетона по прочности.


Таблица пропорций раствора для стяжки

Для стяжки нет необходимости применять бетоны высоких классов достаточно будет смеси класса В12,5 – В15. Это актуально, если заливка пола своими руками выполняется для жилого дома, где нагрузки не очень большие. Выполнить черновой слой можно и из более прочного материала, но это экономически не выгодно, применение более низких классов не рекомендуется.

Если решено готовить бетонный раствор самостоятельно, то нужно ознакомиться с его пропорциями.

Основные составляющие цементно-песчаной стяжки:

  • цемент М400 (ЦЕМ 32,5 – маркировка по новым нормативным документам);
  • песок средней крупности;
  • вода.

Если бетонный пол имеет большую толщину, и предполагаются высокие нагрузки на него, то к этому составу добавляют щебень или гравий.

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется. Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

  • Характеристики почвы на участке, для этого потребуется проведение анализов;
  • Размеры будущего строения по плану;
  • Анализ возможного крена строения в ходе его эксплуатации;
  • Просчет сдавливания фундамента;
  • Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

Используемые материалы

При устройстве ж/б фундаментов под частный дом, баню и другие капитальные постройки применяется 2 разновидности опалубок – съемная и несъемная. Ограждение первого типа – многоразовое, использующееся повторно на следующих объектах строительства. Одноразовые опалубочные конструкции не снимаются с отвердевшего монолита и остаются служить в качестве внешней оболочки.

Съемную опалубку можно сделать из следующих стройматериалов:

  • дерево – обрезная доска и брус;
  • фанера, листы ОСБ;
  • плиты цементно-стружечные (ЦСП), больше известные как плоский шифер;
  • подручные материалы, имеющиеся в хозяйстве, — листы железа, глухие деревянные двери, ДСП от старой мебели.

Щитовая деревянная конструкция съемного типа

Сборка несъемных конструкций производится из таких материалов:

  • плитный пенопласт высокой плотности;
  • экструдированный пенополистирол;
  • те же плиты ЦСП;
  • для столбчатых фундаментов – стальные и асбестовые трубы диаметром свыше 20 см.

Фундаментные столбы с несъемной опалубкой из асбестоцементных труб

В подавляющем большинстве случаев загородные коттеджи и придомовые постройки возводятся на железобетонном основании в виде ленты или столбов, связанных балками. Свайно-винтовые фундаменты устраиваются без бетонирования и в ограждающих конструкциях не нуждаются.

Мы предлагаем рассмотреть установку разборной деревянной опалубки ленточного фундамента, изображенной выше на фото. Технология сборки довольно проста и применима в случае использования других материалов – фанеры, ЦСП и так далее.

Пример использования фанеры OSB

Металлический

Этот тип считается самым дорогим. Ее изготовляют из стальных листов толщиной от 1 до 2 мм.

Достоинства данного вида:

Минусы:

  • Не сильно низка цена
  • Сложность подбора некоторых элементов
Деревянная

В качестве материала можно брать листы фанеры или доску.

Достоинства:

  • Хорошая цена
  • Доступность материала
  • Монтаж простой
  • Нет нужны приобретать дополнительное оборудование для монтажа

Минусы:

Из-за различных габаритов материала возможно придется применять дополнительные средства для усиления и соединения опалубки

Подручные материалы

Какие подручные материалы можно применять при строительстве опалубки?

  • Трубы
  • Профнастил
  • Шифер
  • Другой любой подходящий материал, который сможет обеспечить нужную форму и при этом предотвратит утечку цемента

Достоинства:

Дешевизна возведения

Минусы:

  • Сложность сборки
  • Утечка бетона при заливании
  • Возможно получится слабая несущая мощность
  • Возможно понадобятся дополнительные опоры

Как правильно сделать несъемную опалубку для фундамента своими руками?

Бетонный пол по грунту

Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
  2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
  3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
  4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
  5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
  7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
  8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, пленку толщиной 0,4 — 2 мм., которую укладывают прямо на грунтовую подушку.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку. Полимерную пленку гидроизоляции в этом случае укладывают поверх слоя утеплителя.

Следует отметить, что в жилых помещениях утепление пола обязательно.

Важные моменты при устройстве пола по грунту

Эти важные моменты хотелось бы разобрать на основе вопросов, которые, как правило, возникают у читателей нашего портала при устройстве пола по грунту.

Можно ли на этот пол ставить внутренние стены?

Да, на армированную проволокой 4 мм стяжку можно ставить внутренние стены из кирпича (в кирпич), из перегородочного блока (100 мм), и стены в полблока толщиной. Под «блоком» имеется в виду любой блок (керамзитобетонный, ракушечник, газобетон, пенобетон, и тд)

Можно ли щебень в слое подсыпки заменить керамзитом?

Подсыпка выполняется, как правило, для того, чтобы оборвать капиллярное поднятие воды. Керамзит разбухает от воды, и, как материал подсыпки не пригоден. То есть, если подсыпка планировалась как дополнительная защита от воды, — такую замену делать нельзя. Если подсыпка планировалась не как защита, а просто как выравнивающий слой, и вода далеко (глубже, чем 2 м от основания), и грунт постоянно сухой, то можно заменить щебень керамзитом для устройства пола по грунту.

Можно ли щебень в слое подсыпки заменить битым кирпичом, отходами стройматериалов?

Нельзя. Если подсыпка планировалась как дополнительная защита от воды, — то битый кирпич и другие отходы не выполнят в подсыпке свою задачу

Если подсыпка планировалась не как защита, а просто как выравнивающий слой, то тоже не рекомендуем такую замену, так как эти материалы с разной фракцией, их трудно будет качественно утрамбовать, а это важно для нормальной работы конструкции пола

Можно ли гидроизоляцию укладывать прямо на слои подсыпки?

Нет, гидроизоляция должна укладываться на ровное и прочное основание (в нашем случае это черновая стяжка), иначе она быстро придет в негодность из-за неравномерных нагрузок.

Можно ли вместо черновой стяжки делать проливку?

Разберем, что мы имеем в виду под «черновой стяжкой» и «проливкой». Черновая стяжка — это слой поверх подсыпки или уплотненного грунта. Выполняется по полиэтиленовой пленке (она стелится на грунт или подсыпку), толщина черновой стяжки 5-7 см. Проливка устраивается путем проливания раствором слоя подсыпки. Толщина проливки получается равной толщине слоя подсыпки. Она устраивается без полиэтиленовой пленки. Теперь о том, можно ли черновую стяжку заменить проливкой. Если вода ближе, чем на 2 м, и подсыпка (песок и щебень) выполнялись, как слой который препятствует капиллярному поднятию, то проливку делать нельзя. Потому что пролитый щебень не будет обрывать капиллярное поднятие воды. Если подсыпка выполнялась в выравнивающих целях, и вода глубже, чем 2 м, то можно делать проливку вместо черновой стяжки. Если подсыпки нет вообще, и стяжка выполняется прямо на уплотненный грунт, то можно делать как черновую стяжку, так и проливку. Только получается, что проливку нет смысла делать, так как для нее все равно придется насыпать песка около 3 см и щебня около 10 см, причем песок в этом случае речной, а щебень фракции примерно 10 мм. В общем, проще выполнить обычную черновую стяжку.

Полиэтилен под черновой стяжкой заменяет гидроизоляцию?

Функция этого слоя — не дать бетонному молочку уйти в слои подсыпки или в грунт. Этот слой чисто технологический, он НЕ заменяет основной гидроизоляции (рубероида поверх черновой стяжки). Если вода глубже, чем 2 м, то гидроизоляция (рубероид) не нужен, но это не значит, что мы его «заменили» полиэтиленом. Просто эти слои несут разную функцию, и не заменяют один другого. При устройстве черновой стяжки и воде глубже 2 м, слой полиэтилена все равно нужен.

Где правильно располагать армирующую сетку в чистовой стяжке?

Имеет ли значение, где именно расположена армирующая сетка в слое чистовой стяжки (внизу, вверху или по центру)? Если стяжка без теплоносителей, то сетка должна располагаться в 3 см от верха стяжки (то есть, примерно посредине). Если стяжка с теплоносителями, то сетка обязательно должна быть сверху труб, плюс 2-3 см защитного слоя.


Рис. 15. Чистовая стяжка без теплоносителей, армирование

Рис. 16. Армирование чистовой стяжки с теплоносителями

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.

Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.

Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.

Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.

Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.

Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.

Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.

Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.
Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.
Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.

При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3

Но лучше изначально заказать готовый раствор с маркой М300 и выше.

При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины

Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.

Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.

Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.

Что потребуется помнить застройщику

Как следует утеплите основание и пол по грунту, иначе большая часть тепла уйдет в почву

Конструкция фундамента пола по грунту имеет усиленную эксплуатационную способность. Но для этого потребуется правильно подобрать нужный материал.

Чтобы было проще понять строение пирога изнутри, потребуется изучить те факторы, которые воздействуют на бетонную плиту:

  1. Возникновение пучинистого влияния грунта под жилым строением происходит крайне редко. Загородные дома можно устанавливать на различные виды оснований, но все они устанавливаются на грунт. В случае если утепление подошвы будет не качественным, либо вообще отсутствует, большая часть тепла стремительно уйдет в слои грунта. За счет этого подпол или подвальное помещение, расположенное под домом, будет теплым, что может привести к затруднению хранения овощей. Чтобы этого не произошло, необходимо в обязательном порядке выполнять утепление качественно.
  2. Каждый проект здания должен включать в себя дренажную защиту от воды, которая зачастую появляется в весеннее время года от таяния снега. При наличии отвода влаги грунтовые воды не образуются под конструкцией фундамента, тем самым почва будет сухой.

    Не стоит укладывать геотекстиль под песчаную подушку — ухудшится уплотнение

  3. Во многих случаях структура почвы под жилым строением оседает, даже если не происходит пучения. Иногда лента фундамента прикрепляется к конструкции пола при помощи армирования. Когда проседает почва под полом, образуется пространство, а бетонная плита провисает, потому что закреплена на основании. Чтобы избежать подобной ситуации в момент строительства выполняется обратная засыпка. Роется котлован, после чего засыпается щебнем и песком. После определенной толщины производится уплотнение. Если все условия будут выполнены правильно, то усадки не будет.
  4. Большинство строительных организаций считают, что в момент устройства песчаной подушки под основание жилого строения предварительно укладывается геотекстильный материал. Но, по мнению специалистов, в таком случае ухудшится результат уплотнения песчаной или щебневой подушки. В период трамбования слои подушки прессуются вместе с грунтом, который размещен ниже. Под этот пирог лучше всего устанавливать дренажную систему.

В связи с вышеперечисленными факторами следует заострять особое внимание укладке пирога в случае ленточного основания. Благодаря этому значительно увеличится надежность всей конструкции в целом
