Пошаговая инструкция по возведению свайного фундамента на сваях из асбестоцементных труб

Во сколько обходится трубный фундамент?

Основой каждого типа фундамента является цемент. Небольшим строениям подойдет бюджетная марка М400, более масштабным сооружениям стоит выбирать цемент не меньше М500. Также необходимо закупить песок и щебень – количество материалов зависит от некоторых показателей:

  • размеры будущего фундамента;
  • глубины и диаметра скважин;
  • разновидности труб;
  • арматуры и ее диаметра.

Самыми выгодными считаются трубы из пластика. Помимо их невысокой себестоимости, можно сэкономить на транспортировке без привлечения грузового транспорта. Асбестовые трубы обойдутся в два раза дороже. Отметим, будет выгодней заказать длинные трубы и уже затем распилить их на части необходимой длины. К их стоимости следует добавить цену арматуры.

Металлические трубы являются одними из самых дорогих, но в то же время и самых надежных. Их стоимость колеблется в зависимости от диаметра и толщины стенки. Хоть в данном случае нет необходимости закупать арматуру, придется потратиться на антикоррозийные средства. Сэкономить можно, заказав трубы, уже обработанные и устойчивые к агрессивной среде и повышенной влажности. Также могут подойти б/у трубы.

Рекомендации для надежного фундамента из железных труб

  • Следует позаботиться о том, чтобы армирование углов было выполнено максимально качественно. Необходимо забивать предварительно подготовленную арматуру и в сам угол, и непосредственно в тех местах, которые по той или иной стене максимально приближены к месту их пересечения.
  • Гидроизоляция фундаментной плиты подразумевает заливку 5-10 см тощего бетона. Тощим он называется из-за присутствия большого количества щебня и малого цемента. Получается основание бетонной фундаментной плиты, и только сверху заливается основная часть фундаментного основания.
  • Если вы не знаете, какая нужна арматура для ленточного фундамента – воспользуйтесь услугами специалистов. Они проведут расчеты арматуры, которая будет выдерживать все нагрузки здания.
  • В случае расположения постройки в районе с резкими перепадами температуры или в регионе с неустойчивым типом грунта желательно выполнять устройство монолитной фундаментной плиты из нескольких элементов, скрепленных деформационными швами.
  • Чтобы шведская фундаментная плита не деформировалась от влаги и мороза – должна присутствовать дренажная система по всему периметру фундамента.
  • В процессе установки фундамента возникает вопрос: «Можно ли сваривать арматуру для фундамента»?

Сваривание арматуры возможно только в определённых случаях, ведь сама технология весьма специфична и имеет негативные последствия. Сварка металла ведет за собой частичное нарушение своей структуры, а значит снижается прочность и жесткость конструкции.

Важно, чтобы после заливки бетоном трубный фундамент полностью застыл. Чтобы он быстрее «схватился» – запрещается проведение любых работ на строительных площадках

Для полного застывания раствора требуется не менее двух недель. После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций.

Источник

Подготовительные мероприятия

Осуществление подготовительных мероприятий предшествует монтажу асбоцементных опор. Необходимо точно выполнить разметку, придерживаясь следующего алгоритма:

  1. Расчистите строительную площадку, удалите растительность, строительный мусор и камни.
  2. Разметьте контур будущей основы, используя натянутый между колышками строительный шнур.
  3. Отметьте от границы по 1,5–2 м в каждую сторону для удаления грунта, чтобы предотвратить рост растений под строением.
  4. Снимите дерн, удалите плодородный слой грунта на глубину 20–30 см и переместите его за пределы рабочей площадки.
  5. Разровняйте участок, насыпьте на поверхность равномерный слой гравийно-песчаной смеси, утрамбуйте его.
  6. Вбейте колышки в местах размещения колонн, соблюдая координаты, указанные в рабочем чертеже.
  7. Проверьте правильность разметки, сопоставьте разницу между диагоналями, которая должна составлять не более 10 мм.

Завершив подготовительные работы, начинайте возведение фундамента.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

  • Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
  • Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
  • Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
  • Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
  • Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
  • Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
  • Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
  • Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
  • Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
  • Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции.

  • Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
  • Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
  • Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
  • Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
  • Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

  • контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
  • предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
  • на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
  • обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
  • удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Применение асбестовых труб для фундамента

Монтаж такой опалубки довольно популярен среди застройщиков. Асбестоцементные трубы для фундамента во время укладки создают единую конструкцию с бетоном – благодаря этому обеспечивается высокая прочность фундамента. Специалисты также отмечают морозостойкость материала.Благодаря жесткости асбеста опалубка во время заливки бетона не деформируется, гладкая наружная поверхность остается неповрежденной.

Среди недостатков – ее высокая стоимость, однако спустя несколько лет эксплуатации, материал окупается. Представлены следующие разновидности а/ц труб:

  • безнапорные, предназначены для монтажа сетей безнапорной канализации/вентиляции, где среда подается без давления;
  • напорные трубы прочнее, эксплуатируются в условиях повышенного давления до 9 атм.

Как возвести своими руками: пошаговая инструкция

В настоящей инструкции учтены основные моменты, на которые следует  обратить внимание самостоятельным застройщкам. Установка фундаментных опор осостоит из ряда этапов:

Установка фундаментных опор осостоит из ряда этапов:

  1. Заготовка стройматериалов.
  2. Инструменты.
  3. Организация стройплощадки.
  4. Бурение скважин и уширение подошвы.
  5. Приговление бетона.
  6. Заливка дна скважин.
  7. Установка труб.
  8. Монтаж армокаркасов.
  9. Обратная засыпка.
  10. Заливкка труб.

Для возведения нужно заготовить следующие материалы:

  • а/ц трубы;
  • песок, щебень, цемент и вода;
  • арматурные хлысты.

Инструмент

Для производства работ понадобятся следующие инструменты:

  • шанцевый инструмент (лопаты, кирка);
  • садовый бур;
  • лазерный уровень;
  • растворомешалка или ёмкость под ручной замес раствора;
  • тачка;
  • вёдра.

Организация стройплощадки

С территории строительства удаляют мусор и плодородный слой почвы. Согласно схеме на участке делают разметку расположения асбестовых столбов.

Для этого протягивают шнур вдоль линий установки опор и отмечают центры опор деревянными колышками или отрезками арматуры.

При отсутствии геодезических инструментов правильность построения прямоугольников разметки проверяют с помощью шнура. Его натягивают между противоположными углами разметки. Диагонали должны быть равны.

Бурение скважин

К данному этапу работ нужно отнестись с особой аккуратностью и осторожностью. Перед началом сверления грунта бур нужно выставить строго по вертикали

В течение всего процесса бурения нужно контролировать это положение. В случае отклонения от вертикальной линии труба будет установлена с перекосом и потеряет часть несущей способности.

Расширение нижней части скважины увеличит опорную площадь столба, а песок не даст уйти в землю цементному молочку из жидкого бетона. Уширение пяты делают с помощью специальной лопатки, прикреплённой к нижней части бура.

Лопатка, поднимаясь снизу вверх до уровня горизонта, вырезает грунт на заданную ширину. Выработка почвы ссыпается в бункер, который извлекают вместе с буром.

Приготовление бетона

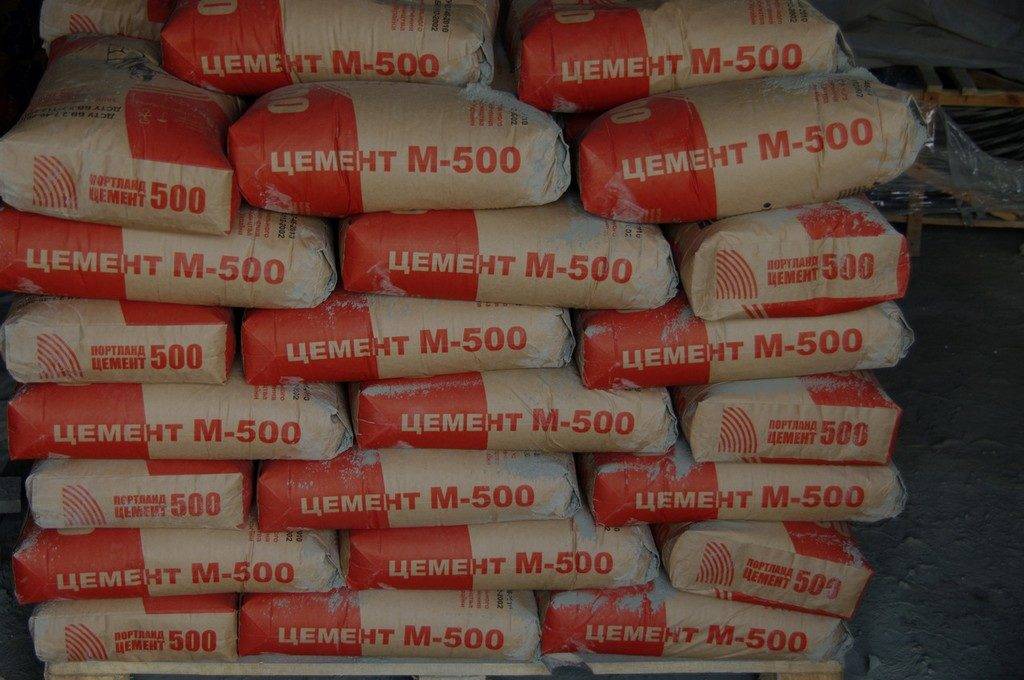

Чтобы изготовить бетон М 300, понадобится:

  • цемент М 400 или М 500,
  • мелкий песок и щебень с размером частиц 5 – 30 мм.

Воду лучше использовать из водопровода. Различные примеси могут ухудшить качество бетонной смеси.

Заливка дна скважин

На песчаную подушку выливают бетонный раствор до полного заполнения уширения основания фундамента. Заливку оставляют застывать в течение 14 дней. После этого в скважины опускают а/ц трубы.

Установка труб

Скважины бурят шире на 50 -70 мм внешнего диаметра труб. Просвет даёт возможность корректировать вертикаль положения опор. Асбестовые цилиндры фиксируют распорками, что позволяет избежать смещения опор во время заливки бетоном.

Монтаж армокаркасов

Армокаркасы готовят из нескольких хлыстов периодического профиля ø 8–10 мм. Вертикальную арматуру связывают с поперечными отрезками проволокой.

Обратная засыпка

После установки труб производят обратную засыпку просветов между опорами и стенками скважин. Это можно делать выработанным грунтом, но лучше засыпать пустоты песчано-щебёночной смесью с послойной трамбовкой (каждые 200 – 300 мм засыпки).

Заливка труб

Трубы заполняют жидким бетоном вёдрами

Через каждые 200 мм заливки раствор уплотняют, трамбуя его подходящим стержнем из дерева или арматуры.

Бетон должен застывать и набирать прочность в течение 30 суток со дня заливки. Верх труб укрывают плёнкой для защиты бетона от осадков в ненастье и пересыхания в жаркую погоду.

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

  • садовый бур;
  • растворомешалка;
  • лопаты;
  • магнитный уровень;
  • угловая шлифмашина;
  • лазерный уровень;
  • отрезки водопроводных труб длиной от 2 до 3 метров;
  • монтажная насадка;
  • винтовые сваи;
  • оголовки;
  • электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

  1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
  2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
  3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
  4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

  • В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
  • ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
  • Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

    Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

  • выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
  • отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
  • выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

  • заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
  • в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
  • для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
  • по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

В чем особенность фундамента из асбестовых труб

Из асбестоцементных труб возводят фундамент столбчатого, или свайного, типа, изготавливая для будущего строения своеобразные ноги – столбы, или сваи, уходящие глубоко в почву.

Особенностью такого фундамента является установка свай под ключевыми точками строения: углами, зонами пересечения стен.

Отличительная черта свайного асбестоцементного фундамента – заливка полых асбестовых труб цементным раствором с дополнительным армированием. В результате столбы опор получаются прочными и устойчивыми к давлению грунта и способными выдержать вес возведенного строения.

Такое строение опорной конструкции актуально в тех случаях, когда невозможно или нецелесообразно устройство фундамента плитного или ленточного типа:

  • При возведении надворных построек, дачных домиков и каркасных домов, не имеющих погреба, бань. Легкие постройки различного назначения не нуждаются в оборудовании опорной ленты по периметру, тем более, нецелесообразно под них заливать монолитную плиту.
  • На сложном грунте или в холодных регионах, где земляные работы требуют серьезных затрат. На нестабильном грунте, склонном к осыпанию, рытье траншеи и монтаж фундамента невозможны без оборудования опалубки. В холодных регионах, где земля не оттаивает даже летом, а также на каменистом грунте опасность осыпания ниже, но сами работы значительно сложнее.
  • При высоком уровне грунтовых вод или при расположении строения вблизи водоемов, склонных к разливу. В мокрой почве ленточный и монолитный фундамент будут постоянно контактировать с водой, постепенно разрушаясь и проседая в вымытые подземными потоками полости.

Разновидности фундамента

Перед началом строительства важно определиться с видом возводимого основания. От этого зависит технология проведения работ и перечень требуемых инструментов.

По виду материала

Исходя из материала изготовления, выделяют несколько видов оснований:

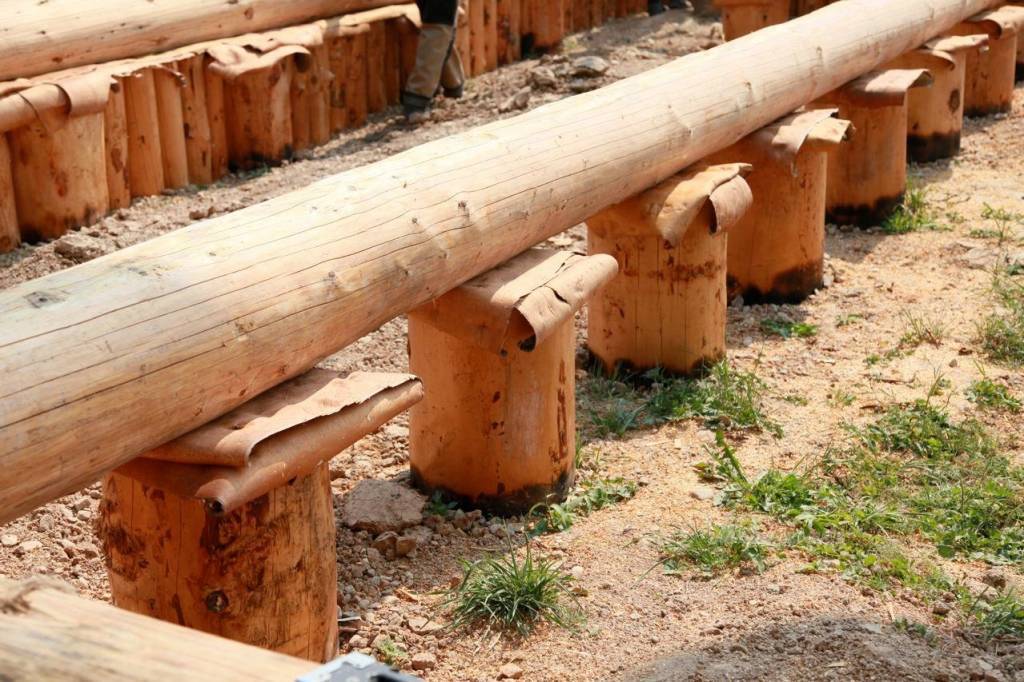

Деревянное. Столбы выполняются из бревна диаметром от 1,5 до 2 метров

Дерево важно перед использованием пропитать огнебиозащитным составом, а затем покрыть гидроизоляционным материалом, к примеру, гудроном. Такой фундамент подходит для беседок, хозяйственных построек, навесов

Бетонное или кирпичное

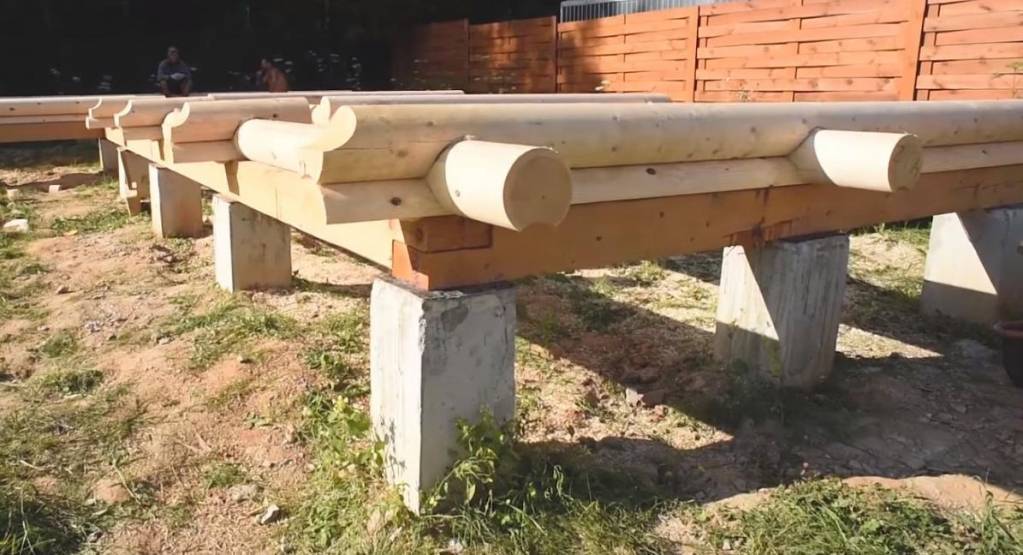

Самый прочный и надежный вид конструкции. Подходит для дома небольшой площади. Для работы выбирают полнотелый кирпич с минимальным коэффициентом влагопоглощения. Столбы можно организовать и из бетонных блоков с размерами 200×200×400 мм.

Монолитное железобетонное. Для обустройства опор выкапываются глубокие ямы. На дно укладывается подушка из песка. Далее устанавливается армирующий каркас, заливается бетон. Иногда опоры изготавливаются на небольших платформах, которые именуют «пятой». Подобные конструкции подходят для строительства на сложном грунте, а также для габаритных зданий большой массы.

Для создания опор разрешено использовать металлические или асбестоцементные трубы. Они играют роль опалубки, в которую устанавливаются армирующие прутки и заливается бетон.

Классификация по заглублённости

Исходя из особенностей почвы и параметров здания, выбирается глубина залегания фундамента дома. По этому параметру выделяют три вида конструкций:

  1. Незаглубленные. Их размещают непосредственно на поверхности земли. Нужно снять только плодородный слой почвы и можно приступать к строительству. Опоры такого основания предпочтительно изготавливать из бетона или кирпича. Подходит для непучинистых и слабопучинистых почв.

  2. Мелкозаглубленные. Опоры монтируются на глубине 40-70 см.

  3. Заглубленные. Монтаж опор проводится на расстоянии ниже точки промерзания грунта. Такой вид подходит для пучинистых почв.

Для небольших хозяйственных построек и бань подходит мелкозаглубленное основание. Оно выдержит нагрузку от постройки и прослужит несколько десятков лет.

Инструкция по строительству столбчатого фундамента из асбестоцементных труб

Прежде чем приступать к разметке участка под столбы необходимо произвести расчеты по проектированию нашего фундамента. Необходимо определить количество столбов и их расположение, определить глубину бурения в зависимости от уровня промерзания почвы.

1. Разметка участка. Определяем расположение будущих столбов. Устанавливаем обноску и натягиваем бечевку. В центрах пересечения бечевок размещаем колышки, которые будут являться центрами наших скважин под сваи.

Чтобы бечевка нам не мешала во время бурения ее можно снять. Оставляем только колышки.

2. Бурим скважины. Глубина бурения должна быть чуть ниже глубины промерзания грунта рассчитанная для данного региона. Скважины можно делать буром ТИСЭ, садовым буром либо автоматизированной техникой. Диаметр бура должен быть максимально близкий к диаметру вашей трубы из асбестоцемента.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.

3. Внизу скважин делаем уширение. Уширение можно сделать с помощью бура ТИСЭ либо с помощью обрезанной штыковой лопаты. Как это сделать читаем в разделе: Строительство столбчатого фундамента

4. Обрезаем а/ц трубу нужной нам длины (надземная часть + подземная часть от верха грунта до верха уширения). Затем крепим мусорный пакет к низу нашей опалубки с помощью скотча. Пакет будет являться барьером между бетоном и грунтом во время формирования уширения. В основном барьер в виде пакета нужен, если у вас высокие грунтовые воды и внизу скважины начинает скапливаться вода.

5. Формируем арматурный каркас. Каркас будет состоять из 4 прутков арматуры диаметром 10-12мм. Если вы решили также проармировать уширение внизу столба, то арматуру внизу загибают в виде буквы L. Затем, когда арматурный каркас вставим в уширение, нужно будет развернуть арматуру, чтобы изгиб смотрел на край уширения. При таком виде армирования каркас делаем слабо соединенный, чтобы была возможность поворота арматуры вокруг своей оси. (Ниже представлен рисунок, где станет все понятно.)

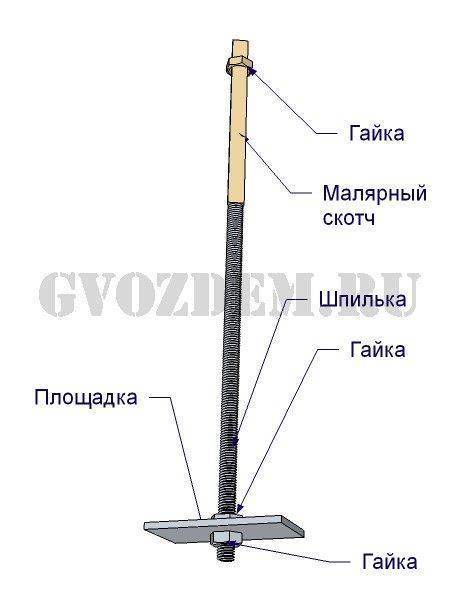

6. Изготавливаем анкер-шпильку, которая поможет нам связать столб с нижней обвязкой из бруса. Более подробно читаем в статье: Монтаж анкера для связи столба и обвязки из бруса. Если вы делаете свайно-ростверковый фундамент, то анкер-шпилька вам не нужна. Для связи сваи с ростверком необходимо будет просто вывести арматурный каркас выше столба. Как это сделать смотрим на нашем сайте www.gvozdem.ru в статье: Столбчатый фундамент своими руками .

7. Вставляем опалубку из а/ц трубы в скважину.

8.Формируем уширение столба. Для этого заливаем первую порцию бетона достаточную для заливки уширения. Затем поднимаем столб наверх, чтобы бетон заполнил через пакет уширение внизу скважины. Последней операцией будет небольшое вдавливание опалубки вниз. Не забываем вибрировать или штыковать бетон. Штыковать можно обычной арматурой.

Все столбы должны у нас быть в одном горизонтальном уровне. Для этого отбиваем уровень с помощью лазерного или гидроуровня. Натягиваем по уровню бечевку. По ней будем выводить все столбы в одну линию. Для того чтобы столб не погружался в уширение, сделаем некий захват в виде трех брусков, скрепленных саморезом с одной стороны, а с другой стянутых веревкой. Если сложно опалубку выставить по бечевке, то можно в процессе заготовки сделать ее длиннее и затем уже все сваи обрезать в один уровень. Главное сделайте отметку на опалубке — до кого уровня вы будете заливать бетон.

9. Устанавливаем арматурный каркас в опалубку. Каркас должен быть чуть ниже края опалубки. Не забываем, что в данном примере у нас столбчатый фундамент под обвязку из бруса. Если же у вас свайно-ростверковый фундамент, то арматурный каркас должен быть выше столба.

10. Для армирования пятки столба разворачиваем арматуру. На рисунке показано два арматурных каркаса: без армирования уширения столба и с армированием.

11. Заливаем столб бетоном до края опалубки. Не забываем вибрировать или штыковать бетон, чтобы убрать пустоты. Затем, пока бетон не схватился, крепим шпильку-анкер для связи столба с верхней обвязкой из бруса. Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона .

Все. На этом столбчатый фундамент из асбестовых труб у нас готов. После заливки бетоном торец столба нужно накрыть пленкой для созревания бетона. Не забывайте также, что все столбы должны быть сделаны в один уровень. www.gvozdem.ru

http://www.gvozdem.ru

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
