Технология монтажа профиля
Для монтажа профилей в соответствии с разработанной ранее схемой потребуются:
- дрель (перфоратор);
- шуруповерт;
- саморезы;
- инструменты для разметки;
- просекатель – инструмент для быстрого скрепления металлических профилей между собой;
- дополнительные элементы: подвесы (перфорированные для стен, анкерные для потолка), соединители (одноуровневые и двухуровневые), удлинители, позволяющие быстро увеличить длину профиля.

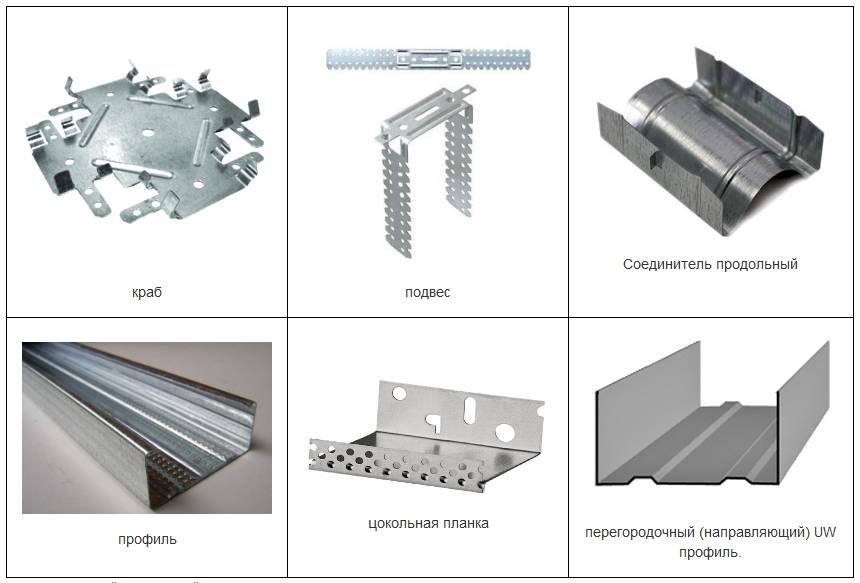

Элементы для крепления и соединения профилей
Общая схема сооружения каркаса следующая:
- на стену (потолок и так далее) наносится разметка расположения профилей;
- для каждого профиля определяются места фиксации (рекомендовано на расстоянии 60 см);
- просверливаются отверстия;
- вставляются дюбели;
- фиксируются подвесы;
- на подвесы закрепляются профили.
Последовательность сборки и фиксации профилей
Крепление профилей рекомендуется выполнять с фиксацией направляющих элементов.
Подробнее о правилах и последовательности сооружении каркаса для гипсокартона, смотрите на видео.
Правильно подобранные и установленные профили могут прослужить несколько десятилетий без какого-либо дополнительного обслуживания.
Виды и применение профилей для гипсокартона
Элементы для крепления гипсокартонных листов изготавливают путем холодного проката длинной металлической ленты, толщина которой находится в пределах 0,55 — 0,8 мм.
Одним из самых известных производителей является фирма КНАУФ, создающая прокатные профили для зданий различного назначения. Процесс изготовления ведется в строгом соответствии с регламентирующим нормативным документом ТУ 111-004-04001508-95.
В зависимости от места применения профили для гипсокартонных листов подразделяются на:
- Потолочные;
- Стеновые.
Также существует классификация металлопрофилей по назначению:
- Для отделки существующих стеновых и потолочных конструкций;
- Для создания новых перегородок в помещении.
Как и любая другая каркасная конструкция, металлическая обрешетка для крепления гипсокартона состоит из множества различных элементов. Они отличаются друг от друга по толщине, форме изгиба и степени несущей способности. Рассмотрим подробнее каждый из видов.
Направляющие c UD или ПН маркировкой
На основе UD-деталей создается весь последующий каркас, формирующийся путем крепления к ним остальных элементов.
Имеет значительную несущую способность, позволяющую сохранять всю систему в первоначально заданном геометрическом состоянии, не позволяя развиваться изгибным деформациям внутри обрешетки.
Часто такие детали имеют перфорированную структуру, позволяющую гораздо проще крепить их к обшиваемым конструкциям.
Размерные величины:
- Высота швеллера – 27 мм;
- Ширина профиля – 28 мм;
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса – 2,5 м.(1,1кг), 3 м. (1,2кг), 4 м. (1,6кг), 4,5м. (1,8кг).
Направляющие детали с UW или ПН маркировкой
Применяется для стеновых конструкций, а также основой для сооружения перегородок. По принципу работы аналогичны профилю UD, однако имеют немного другие геометрические характеристики:
- Высота швеллера – 40 мм;
- Ширина профиля:
- 50 мм;
- 75 мм;
- 100 мм.
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса:
- 2.75 м. (1,68кг), 3 м. (1.83кг), 4 м. (2.44кг), 4,5 м. (2,75кг);
- 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
- 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг).
Профиль стоечный CW или ПС
Жесткостной элемент обрешетки, служащий для усиления всей конструкции. Установка стоек осуществляется путем закрепления в направляющих профилях с шагом в 400 мм.
Размерные характеристики:
- Высота – 50 мм;
- Ширина профиля:
- 48,8 мм;
- 73,8 мм;
- 98,8мм.
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса:
- 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
- 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг);
- 2.75 м. (2,67кг), 3 м. (2,91кг) и 4 м. (3.88кг), 4,5 м. (4,37кг).
Несущий CD или ПП
Как понятно из названия, этот вид каркасной детали воспринимает на себя нагрузки от всей конструкции облицовки или перегородки. Помимо CD (по фирме КНАУФ) встречается ПП маркировка, которая наиболее полно раскрывает назначение таких профилей.
ПП маркировка расшифровывается как «Профиль потолочный», то есть эти элементы могут использоваться не только для стеновых конструкций, но и для потолка.
Размерные характеристики:
- Высота – 27 мм;
- Ширина профиля – 60 мм;
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса – 2,5 м.(1,65кг), 3 м. (1,8кг), 4 м. (2,4кг), 4,5м. (2,7кг).
Профиль арочный
Предназначен для создания изгибов и арочных элементов. Является разновидностью CD и UD профиля. Главная отличительная черта – значительная перфорированность, а также наличие множественных боковых срезов, позволяющих свободно гнуть этот металлический профиль.
Геометрические характеристики выпуклых элементов:
- Длина – 2,6м, 3,1м, 4м.
- Радиус кривизны:
- 0,5-1 м;
- 1-2 м;
- 2-3 м;
- 3-4 м;
- 4-5 м;
- >5 м.
Для вогнутых элементов:
- Длина – 2,6м, 3,1м, 4м.
- Радиус кривизны:
- 1-2 м;
- 2-3 м;
- 3-4 м;
- 4-5 м;
- >5 м.
Угловой элемент ПУ
Предназначен для монтажа на наружные углы конструктивных элементов. Защищает их от разрушения и различного рода повреждений в ходе дальнейшей эксплуатации. Угловые элементы значительно перфорированы.
Отверстия служат для дополнительного скрепления между штукатурным или шпаклевочным раствором и отделочной поверхностью.
Размерные характеристики:
Поперечное сечение:
- 25*25*0,4 мм;
- 31*31*0,5 мм;
- 31*31*0.4 мм.
Длина профиля– 3 м;
Также можно встретить штукатурный угловой профиль, имеющий следующие характеристики:
- Длина – 3м;
- Поперечное сечение – 35*35 мм.
Маячковый профиль ПМ маркировки
Применяется для обеспечения наилучшего качества отделочных работ.
Позволяет вести более ровное оштукатуривание всей поверхности.
Размерные характеристики:
Поперечное сечение :
- 22*6 мм;
- 23*10 мм;
- 62*6,6 мм.
Длина профиля– 3 м.
Параметры каркасных элементов
Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть
И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции
Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:
- толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
- толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
- толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.
Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.
Какие дополнительные элементы нужны каркасу

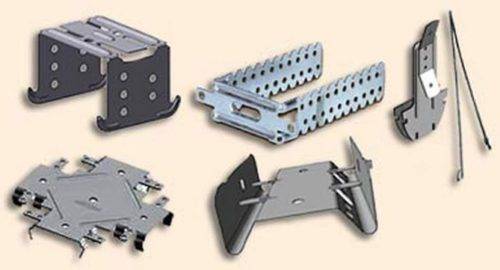

Существует много вспомогательных комплектующих для гипсокартона – их насчитывается не один десяток. Но некоторые из них разве что в каталоге можно увидеть, так как они имеют специальное назначение. А мы рассмотрим те элементы, которые применяются чаще всего — их достаточно любому мастеру.
Соединитель двухуровневый для CD профиля применяют для закрепления этих профилей на различных уровнях. При этом направления перпендикулярны друг другу. Так как эта деталь продается в виде развертки, то перед работой ей придадим форму буквы «П», для этого изогнув. Для монтажа потребуются особые саморезы (2 штуки – по одному с каждого края).
Соединители одноуровневые для CD профиля называют «крабами». Они предназначены для закрепления деталей в пределах одного уровня. Как и в предыдущем случае, их располагают крест-накрест, перпендикулярно друг другу. Если нагрузка на квадратный метр составляет не более 20 кг, то саморезы не потребуются – достаточно защелкивания профилей. В противном случае потребуется 2 самореза – с одной и другой стороны.

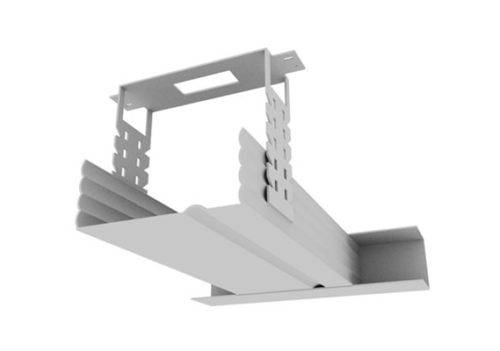

Прямой подвес для CD профиля используется при монтаже подвесных потолков. Эта деталь закрепляется непосредственно на потолочной поверхности. Перед соединением с профильным элементом подвес изгибают в виде буквы «П». Затем вворачивают, по краям, 2 самореза. Длина данного изделия (стандартная) составляет 12,5 см. В продаже встречаются и другие варианты – от 7,5 до 30 см. Нагрузка, которую готов выдержать подвес, составляет 40 кг.
Анкерный подвес, называемый также подвесом с тягой, тоже служит для соединения поверхности потолка и CD профиля. Он нужен тогда, когда прямой подвес имеет недостаточную длину. Сам подвес вставляется в профиль, а его тяга должна быть продета через специальные отверстия, имеющиеся в пружине. Тяга может быть длиной 25, 50 и 100 см. Максимум нагрузки – 25 кг.
Удлинитель для CD профиля (иначе, продольный соединитель) способен сделать профильный элемент длиннее. Эта деталь вставляется в него с торцевой стороны, при этом выступы, похожие на рога, должны быть направлены вверх. Как обычно, по краям вкручиваем два самореза для дополнительной жесткости.
Соединитель угловой для CD профиля вполне может заменить собой элемент типа «краб» при монтаже подвесных потолков, имеющих один уровень.
Расчет профилей
Следующий этап – расчет количества профилей, необходимых для создания каркаса. Расчет производится по следующей схеме:
- в первую очередь определяется количество направляющий. Для этого необходимо определить периметр стены (потолка, перегородки) и периметр каждого проема (окна, двери и так далее). Сумма периметров и будет являться длиной профилей, необходимой для обшивки;

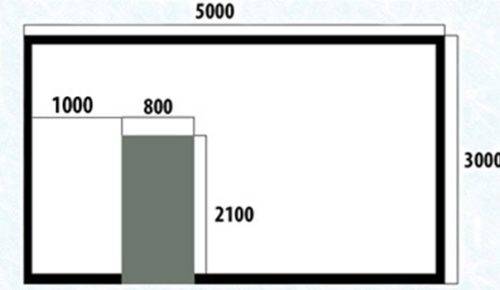

Определение общей длины направляющих профилей
далее определяется количество стоек
Здесь важно учитывать следующее правило – расстояние между стойками не должно превышать 60 см. Даже если последнее расстояние составляет 70 см, то стойка должна быть установлена на расстоянии 10 см от края
Для получения общей длины необходимо количество стоек умножить на высоту помещения;
количество перемычек. Горизонтальные перемычки можно устанавливать на расстоянии 60 – 80 см друг от друга. Общая длина находится умножением количества перемычек на длину помещения;
количество стоечных профилей определяется как общая длина стоек плюс общая длина перемычек;
Определение количества стоечных профилей
- все углы, не закрытие плинтусами или иными приспособлениями, должны быть оборудованы угловыми профилями. Определить их общее количество можно в соответствии со схемой помещения.
Для обеспечения дополнительного запаса при покупке общую длину профилей того или иного типа рекомендуется увеличить на 10%.
Как выбрать подходящий профиль для монтажа гипсокартона
При выборе материалов в строительном магазине стоит обратить внимание на несколько нюансов, позволяющих приобрести качественную продукцию:
- металл не должен быть слишком тонким, поскольку саморезы могут в нём прокручиваться;
- на металле должны отсутствовать признаки коррозии, он не будет долговечным;
- слишком яркий блеск материала говорит о попытке продавца скрыть бракованный товар;
- профиль должен быть идеально ровным, перекосы в разные стороны усложнят работу;
- края не должны быть неровными, отверстия очень широкими, что усложнит работу.
Специалисты рекомендуют приобретать материал не на рынке, а именно в специализированном магазине, где легче создать подходящие условия хранения.
Необходимые инструменты и материалы
При работах на гипсокартоне, а также с каркасом, нужны специальные инструменты, которые облегчат работу, и материалы, которые помогут правильно смонтировать профиль под гипсокартонную перегородку. Таковыми являются:
- направляющие профили с выбранной шириной и в требуемом количестве;
- стоечные профили необходимого количества;
- лента для уплотнения (если хозяин планирует утеплить и повысить звукоизоляцию перегородки);
- гвозди дюбели;
- саморезы для металлических поверхностей диаметром от 25 до 35 мм;
- саморезы с шайбой, которая прессует фиксирующиеся поверхности;
- уровень для измерения перепадов высоты;
- отвес;
- молоток для работ, которые выполняются вручную;
- рулетка;
- шуруповерт понадобится для облегчения процесса работы;
- строительный нож;
- перфоратор;
Инструмент для работы с профилем
Лучше всего приобретать качественные материалы и инструменты, чтобы конструкция каркаса под гипсокартонную перегородку получилась прочной и прослужила долгие годы.
Производство профилей
Профиль для каркаса ГК изготавливают из рулонов или полос оцинкованной стали на профилировочных станках методом проката. Такой способ наиболее точен и произволен.
Производство профилей гипсокартона
Для изготовления изделий используют:
- Консольный размотчик металлических рулонов.
- Станок продольной или продольно-поперечной резки.
- Наматыватель металлических штрипсов.
- Оборудование для профилирования с устройством для нанесения насечек и пробивания отверстий.
Технологический процесс осуществляется в несколько этапов. Рулон оцинкованной стали устанавливают на размотчик, далее заправляют конец бухты в станок продольного или продольно-поперечного реза. Запускают оборудования. Получившиеся стальные штрипсы поступают на наматыватель и сматываются в рулон.
Далее узкие полосы металла направляют на профилировочный роликовый станок. Форма изделий формируется при прокате между роликами из инструментальной стали и переходами. Далее на профилированный металл наносятся насечки и перфорация, затем нарезают по размерам, соответствующим габаритам готовых изделий.
Профиль для гипсокартона на выходе из профилегибочного модуля
Советы по выбору качественного крепежа и профилей
Перед покупкой проверьте, чтобы профильные элементы были ровными, имели соответствующий размер и неповрежденное оцинкованное покрытие. Интересуясь, как выбрать профиль для гипсокартона, помните, что толщина его менее 0,55 мм не допускается. Не стоит забывать, что не всё, что продается на рынке и в магазине, соответствует нормам.
Бывают следующие виды брака:
#1. Металл имеет недостаточную толщину – это большой недостаток. Ведь тогда при работе саморезы прокручиваются, так как быстро срывается резьба. Проверить толщину легче всего с помощью инструмента (штангенциркуля). Если его под рукой нет, то как вариант, можно сравнить профили от разных производителей.
#2. Следы ржавчины однозначно должны вас насторожить. Раз уж начался процесс коррозии, то он будет и дальше продолжаться. И еще: если пачка профилей блестит от обильной смазки, то это недобрый знак. Скорее всего, продавец так попытался замаскировать то, что покрытие некачественное.
#3. Неправильная прокатка видна почти сразу – достаточно вытащить отдельную деталь из пачки. Если посмотреть на нее вдоль, то можно заметить, что профиль весь перекручен, а форма его, мягко говоря, далека от идеала. Однозначно надо отказаться от покупки, а то замучаетесь выставлять профили. Кстати, когда их хранят неправильно, тоже возникают подобные проблемы – детали выгибаются и деформируются.
#4. Неточные размеры — один из самых недопустимых видов брака. Особенно если у стартового профиля высота полки оказывается меньше, чем нужно. И работать неудобно, и каркас получится так себе. Для гладких деталей типа CW высота полки должна быть точно 5 см, а для рифленых ПС Gyproc-Ультра допускается чуть меньшее значение. И даже если размеры профиля для гипсокартона чуть меньше, чем надо (2,48 м вместо 2,5 м, как делают некоторые изготовители), не стоит этого допускать.
#5. Если насечка сделана слишком редко или чересчур слабо, то саморезы вкручивать будет тяжело. Они долго пляшут по поверхности, отказываясь идти в нужное место. А если ребра у полок CD профиля слишком велики, то саморезы LN тоже нелегко вкрутить. Их жало неизменно оказывается на наклонных плоскостях.
#6. При покупке крепежа проверяем острие — для этого можно даже попробовать вкрутить парочку саморезов в металл. Визуально проверьте, нет ли в пачке крепежа, у которого острие сломано или присутствуют остатки металла. Головки тоже проверяйте – у них должны быть четкие шлицы, хорошо прорезанные. Иначе бита не удержится на саморезе. Брак шлицы может заключаться в литье плохого качества или металле, ее забившем. Никаких следов ржавчины быть не должно.
#7. Профиль с заусенцами никогда не берите – все руки будут изрезаны. Очень опасная и острая штука.
#8. У дюбелей проверяйте пробки из пластика. Если на них много наплывов, то впихнуть такие пробки в отверстие трудно. Пробка слабо держится в отверстии и плохо раскрывается.
голоса
Рейтинг статьи
Подробнее об обработке материалов
Надежные строительные ножницы с острыми лезвиями нужны для обработки профилей: вырезка поперечин, создание крепежных выступов и других деталей. Острота важна потому, что зазубрины и неровности ухудшают качество перегородки.
Перфоратор необходим, если монтаж перегородки планируется в месте, где пол, стена или потолок изготовлены из бетона. При деревянных конструкциях задача упрощается – используют саморезы.
Шуруповерт – незаменимая вещь при сборе любых металлических конструкций. С его помощью легко вгоняют шурупы в металл, уменьшая риск повреждений.
Лазерный нивелир – инструмент для разметки перегородки, с помощью которого уменьшают погрешности. Но если лазерный девайс отсутствует, его легко заменить строительным отвесом. Дополнительно применяют пузырьковый уровень для коррекции вертикального положения.
Насадка, которая потребуется для шуруповерта, — продолговатая, с крестообразным наконечником. Она применяется для закручивания маленьких крепежных элементов. При работе с ГКЛ впервые рекомендуется использовать насадку с ограничителем, которая не позволяет вкручивать саморезы слишком глубоко.
Если деталь установлена глубже, она теряет большую часть крепежных функций, отчего страдает всё полотно перегородки.
Виды и размеры профилей для гипсокартона
Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.
Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.
Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.
Направляющие c UD или ПН маркировкой
Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.
Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.
Направляющие профили с UW или ПН маркировкой
Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).
В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.
Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.
Профиль для гипсокартона стоечный CW или ПС
Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.
Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.
Несущий профиль CD или ПП
Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.
Длина до 3.9 м, высота 2.9 см, ширина – 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.
Профиль арочный
Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.
Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.
Угловой элемент ПУ
Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.
Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.
Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение
Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.
По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.
Установка каркаса
После разметки приступают к установке. Двигаются от пола вверх, к потолку. После нанесения разметки на пол с помощью отвеса ее переносят и на потолок, чтобы предотвратить крен конструкции. Вот, как делают из профиля каркас для гипсокартона:
- Монтаж направляющего профиля. С помощью шурупов по периметру устанавливают UW. При монтаже конструкции, в которой будет дверь, на область проема направляющую не накладывают. Расстояние между деталями крепежа составляет 40-60 см, чем больше проем, тем шире можно закладывать шурупы.
- Установка стоечного профиля. Отмеряют длину металлического элемента на 0,5 см меньше, чем расстояние от потолка до пола. Заводят детали в направляющие, подгоняют под отметки на полу и потолке, соответствующие друг другу. Расстояние между стойками равно широкой части ГКЛ.
Обработка проема. Если в перегородке предполагается дверь, то по краям коробки ставят дополнительные стойки. Повернуть их нужно спинкой внутрь каркаса, так как к ним будет присоединяться коробка или арочная обшивка. Над проемом кладут направляющий профиль, который соединяется стойками с потолком. ПС находится в области, где будут соединяться ГКЛ.
Сборка каркаса завершена, теперь приступают к обшивке, используя гипсокартонные листы. Облегчить установку конструкции можно, если по высоте листы выкраивать так, чтобы они на 1 см были меньше абсолютного размера. При установке ГКЛ кладут подкладки 0,5 см сверху и снизу, а вынимают их сразу же после монтажа листа. Благодаря этому создаются деформационные зазоры, помогающие линейному расширению материала.
