Размеры швеллера по ГОСТу: горячекатаного, гнутого

Основные параметры швеллера 12: размеры, вес и стоимость

Металлическое изделие под названием швеллер 12 с параллельными полками имеет толщину тела 7,8 мм, стенок – 4,8 мм. Производят такую продукцию длиной от 2 до 12 м. Под заказ могут быть изготовлены более длинные экземпляры. Популярность данного вида профиля обусловлена его положительными качествами, заключенными в оптимальном соотношении массы, прочности и сравнительно небольшой стоимости.

Профили из низколегированной стали подлежат эксплуатации при высоких температурах и в условиях повышенного воздействия химических веществ. Также изделия отлично противостоят сжатию и изгибу, но в то же время плохо сопротивляются кручению.

Вес 1 метра швеллера 12 можно узнать, воспользовавшись приведенной выше таблицей или применив онлайн-калькулятор. Именно от этого параметра зависит цена изделия. Согласно данным таблицы вес швеллера 12 за 1 метр составляет 10,4 кг.

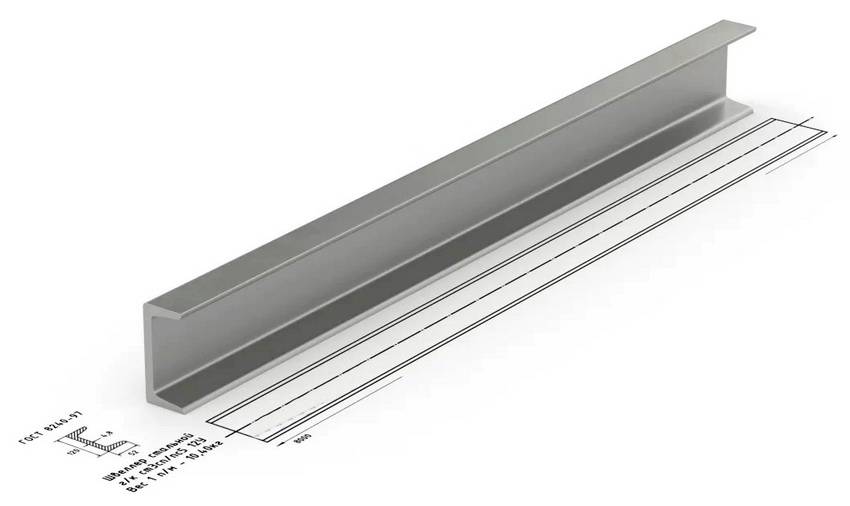

Швеллер 12 — чертеж с размерами согласно ГОСТу

Как и швеллеры иных размеров, этот вид изделия имеет дополнительную маркировку с различными характеристиками. Наиболее популярным является швеллер 12П, обладающий параллельными полочками с гранями без уклона.

Размеры швеллера 12П приведены ниже:

ширина – 52 мм;
вес погонного метра – 10,40 кг;
протяженность в тонне – 95,94 м.

Швеллер с отметкой 12 имеет и другие серии. Например, 12Л – это изделие металлопроката габаритами 120х30 мм, характеризующееся наклоненными полками. Вес 1 м такого профиля равен 5,02 кг, а метраж в 1 тонне составляет 199 м.

Вместе с цифровым значением, обозначающим ширину профиля, ставят букву, указывающую на конструкционные особенности материала

Швеллер 20: применение, размер, вес

Швеллеры 20, благодаря своей конструкции, толщине стенок и подножья, используются при возведении массивных высотных зданий, промышленных объектов. Производятся они из горячекатаной стали по ГОСТу 8240-97. Полки расположены по одну сторону от стенки. В отличие от зетовых профильных конструкций, производятся стандартных размеров и массы, причем отклонения допускаются в пределах 5 %. Учитывая, что такие швеллеры могут иметь различный угол наклона стенок, перед покупкой рекомендуется ознакомиться с техническими характеристиками и сферой применения металлоконструкций.

Из каких сталей изготавливают швеллер 20?

Исходя из ГОСТа 8240-97, швеллеры марки 20 изготавливаются из горяче- и холоднокатаной стали. Тип стали, применяемой при производстве швеллера, указан в маркировке. Горячекатаный швеллер более прочный, он используется при возведении несущих стен в сооружениях из металлоконструкций. Они хорошо справляются с локальным изгибом по вертикали, стойки к горизонтальным подвижкам. Холоднокатаный швеллер 20 больше применяется для перекрытий, где не проводятся подробные расчеты несущих способностей зданий.

Размеры и характеристики швеллеров марки 20

Швеллер 20 (вес 1 метра 18,95 кг) производится в двух модификациях:

Тип У. Он имеет уклон внутренних граней, угол составляет 4-10 градусов.
Тип П. Швеллер с параллельными стенками.

Типичные размеры швеллеров У20:

200 мм – ширина стенки;
стандартная ширина полки до 76 мм;
стенки имеют толщину 5,2 мм, а толщина полки до 9 мм при колебании до 0,5 %;
радиус поворота в месте соединения внутренней грани полки и стенок – 9,5 мм;
в тонне готовой продукции будет около 54,43 м швеллера.

Швеллеры серии П

Многие размеры и параметры полностью соответствуют швеллеру марки У20, только радиус внешнего закругления полки до 5,5 мм, внутренний разворот — до 9 мм. Масса швеллера немного меньше, поэтому в тонне готовой продукции конструкций больше.

Масса швеллера рассчитывается в соответствии с типом используемой стали при плотности 7850 кг/м3. Это справочная величина. Данный параметр зависит также от состава, ведь толщина стенок может колебаться в пределах 1 %.

Параметры длины швеллера частной поставки

На производственных мощностях все швеллеры производятся в виде единой полосы, которая режется на станках на длину в пределах 2-12 метров. Длина зависит от ряда условий, некоторые устанавливаются производителями, другие – металлобазами:

Мерная длина. Она составляет 1,1-2,0 метра.
Комбинация мерной и немерной длины при составе немерной партии в группе поставки до 5 %.
Кратная мерная длина.
Только немерная длина – 1,1 метра.
Под индивидуальный заказ покупателя.

Фасуется швеллер в партии по 4,5-8 тонн, стягивается стальной лентой в нескольких местах. На концах партии устанавливаются маркировочные бирки, на которых указаны марка швеллера, размеры и тип. Способ транспортировки – автомобильный и железнодорожный транспорт.

Сфера применения

Швеллеры марки 20 используются при строительстве несущих металлоконструкций промышленных и жилых зданий, а также для возведения ферм, арочных перекрытий. Изделия подходят для строительства свайно-ростверковых фундаментов и как опоры для небольших автомобильных мостов. При покупке продукции рекомендуется делать минимум сварочных соединений, лучше изначально устанавливать готовые монолитные конструкции без промежуточных соединительных швов. В случае необходимости допускается сварка в местах установки вертикальных опор и распорок.

Швеллер 20 отзывы получил самые положительные. Строители отметили достаточно высокую прочность, надежность и экономичность этого материала, а также простоту монтажа, отличную свариваемость, что ускоряет и облегчает строительный процесс.

Определение веса и цены швеллера за метр: таблица размеров, стоимость профилей

Сложные расчеты удельной массы, кроме математических умений, требуют еще и актуализации школьного курса физики и геометрии. Поэтому лучше воспользоваться готовыми вычислениями, приведенными в специальных таблицах, или применить онлайн-калькулятор. Для этого достаточно ввести необходимые данные и получить точный результат.Стоимость швеллеров определяется в соответствии с погонными метрами. На формирование цены влияет высота профиля, определяющая номер изделия, а также марка стали, из которой изготовлена продукция. Например, швеллер, произведенный из низколегированной стали, будет стоить на порядок дороже, чем аналогичная продукция из углеродистой стали. Это связано с тем, что первый тип сырья имеет повышенные прочностные характеристики.

1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров

Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

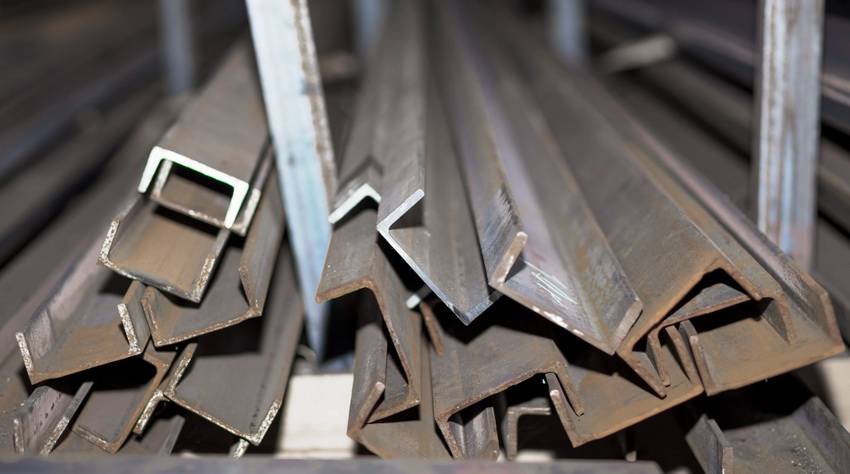

Стальной гнутый швеллер

Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:

углеродистую, которую характеризуют как обладающую обыкновенным качеством;
углеродистую, которую характеризуют как конструкционную качественную;
низколегированную.

Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:

производимые из углеродистой кипящей, а также полуспокойной стали;
производимые из углеродистой спокойной либо низколегированной.

Неравнополочный швеллерный

Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.

Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:

в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.

Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B₁. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R₁. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R₁ = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.

Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).

Чем различаются швеллеры У и П

Строительство гаража, бытовки или высотного здания не может обойтись без несущих элементов. Самый известный из них – швеллер. Форм-фактор определяется ГОСТом, выделяются разновидности типа П и типа У. В чем различие этих профилей?

Что такое швеллер

Считается, что конструкционную балку изобрели в Германии. Во всяком случае, в России принято называть П-образный профиль немецким словом швеллер. Элементы выпускаются различных размеров, определяемых расстоянием между ножками буквы П (полками).

Где используется швеллер

Везде, где нужна жесткая опора или прочный каркас. Пандус для колясок, каркас строительного домика, гараж, быстровозводимые ангары – все сделано из швеллеров. В промышленности П-профиль кладут под фундаменты станков, на них же монтируют кран-балки.

Инженеров привлекает отличное сочетание прочности в любых направлениях нагрузки (кручение, изгибы) с малым весом. Кроме того, прямые поверхности стыкуются, как детский конструктор, можно собирать дома любых форм.

Сортамент швеллеров

Стандартизация – основа прогресса. На швеллеры существуют ГОСты, задающие особенности профиля и расстояние между полками. Проектируя небоскреб или мост, инженер может выбрать требуемый сортамент по прочности.

Согласно стандарту, швеллер обозначается цифрой и буквой. Цифра показывает расстояние между полками в сантиметрах. Несмотря на то, что профиль швеллера всегда П-образный, у него могут быть особенности, уточняемые буквой:

П – швеллер с параллельными полками и прямым углом;
У – швеллер с наклонными внутренними стенками;
Э – экономичный;
Л – облегченный.

На рисунке 1 один изображены профили поперечного сечения швеллеров различных серий.

Для постройки гаража достаточно будет 5П, для перекрытий подходит 10П, самый распространенный размер для каркасов зданий – 14П.

Чем отличаются швеллеры У и П

Для производства швеллеров обеих серий используется технология горячей прокатки. Прокатный стан металлургического завода неоднократно протягивает через валки раскаленный металл, формируя профиль. Поверхность горячекатаных швеллеров не очень гладкая, при монтаже приходится шлифовать плоскости, подгоняя элементы друг к другу.

Швеллеры серии П и У отличаются формой поперечного сечения. Для примера рассмотрим изделия 40П и 40У (позиция 1 и позиция 2 на рисунке 1).

У швеллера 40П внутренняя линия полки параллельна наружной, то есть, толщина полки одинакова по всему сечению.

У швеллера 40У внутренняя часть полок выполнена с уклоном, то есть толщина полки меняется вдоль сечения. Толщина полки с края меньше, и постепенно увеличивается к основанию. Типовое отклонение – 5-10%.

При этом площадь поперечного сечения швеллеров серии У и П является одинаковой, вес 1 погонного метра также является одинаковым, теоретические справочные значения, характеризующие швеллер У и П, также являются близкими значениями.

Решение о применении той или иной серии должен принимать конструктор, который обладает всей полнотой информации о назначении проектируемой конструкции и нагрузках, которые она будет испытывать.

Чаще всего горячекатаные швеллеры используются в крупных проектах – мостах, переходах, армирующих конструкциях. Там, где качество поверхности не имеет решающего значения, где стыковка внутренних плоскостей не требуется, зато важен запас прочности на изгиб.

Подводя итоги, чем отличается швеллер У от П:

Внутренние стенки профиля наклонены;
Прочность сортамента У на изгиб выше, чем такого же типа П;
Особенности формы ограничивают применение.

Во многих случаях горячекатаные швеллеры всех серий могут быть заменены аналогичными по размерам гнутыми швеллерами. Вопрос возможной замены также решает конструктор.

сортамент стальных горячекатаных и размеры

Сортамент стальных швеллеров весьма большой, и каждый профиль изготавливается с учетом его дальнейшего назначения. Горячекатаный стальной швеллер нашел применение во многих отраслях промышленности.

Стальные швеллеры

Такими являются:

Строительная область. За счет того, что профильпридает конструкции наибольшую прочность и устойчивость, изделие используется для сооружения металлических каркасов и сооружений;
Машиностроение. Стальной швеллер в данной области может использоваться в качестве опор при строительстве;
Вагоностроение;
Хозяйственная промышленность. Для возведения прочных и больших конструкций, предназначенных для различного использования.

Производство горячекатаных швеллеров по ГОСТ 8240-89

Абсолютно каждое производство требует соответствия ГОСТ. Производство горячекатаных швеллеров не является исключением. В ГОСТ прописаны условия производства стальных швеллеров.

В качестве материала для производства стальных швеллеров используют сплавы с добавлением разных видов стали. Как правило, используются стандартные стали. Например, конструкционная углеродистая и низколегированная сталь. Для того чтобы отличать стали, так как они имеют разный химический состав, они по-разному маркируются: ст3пс или 09Г2С. Также для изготовления стальных деталей могут добавлять черный металл или алюминий.

Фото стального швеллера, изготовленного по ГОСТ 8240-97.

Помимо производства швеллера по ГОСТ 8240-97, существует еще два документа по производству и сортаменту швеллеров. Это ГОСТ 8240-97 и 8240-72. Существенных отличий они не имеют.

Сортамент швеллера ГОСТ 8240-97

Разновидность стальных горячекатаных швеллеров, произведенных по ГОСТ 8240-97 и 8240-89, имеют существенные отличия и специальные условные обозначения:

«П» – профиль имеет параллельные основанию грани;
«У» – грани располагаются под углом к основанию;
«Э» – экономный швеллер. Также имеет параллельные полки, но при производстве добавляется мало металла;
«Л» – легкий. Имеет параллельные полки и для производства изделия добавляются только легкие металлы;
«С» – специальный швеллер. Такой профиль изготавливается только на заказ со специальными параметрами. Поэтому произведенные стальные горячекатаные швеллеры ГОСТ 8240 могут быть востребованы при любых работах

Размеры швеллера, произведенного по ГОСТ

Произведенный профиль ГОСТ 8240-89 имеет разные размеры и технические параметры в зависимости от номера швеллера. Так, к примеру, швеллер 10 имеет следующие характеристики:

Высота полок – 100 мм;
Ширина – 46 мм;
Ширина стенки – 4.5 мм;
Ширина граней – 7.6 мм;
Длина грани – 10 см;
Радиус внутренних закруглений – не более 7.0;
Площадь поперечного сечения составляет 10.90 см2;
Масса одного погонного метра составляет 8.59 кг.

Узнать размеры и технические параметры швеллера 16 и других можно на следующем фото.

Стоит отметить, что изготовленный швеллер горячекатаный ГОСТ 8240-97 не отличается размерами и параметрами от швеллера 8240-89.

Стальной профиль обладает изогнутой формой внутреннего сечения в виде буквы «П». Благодаря большой жесткости металлическое изделие способно выдерживать огромные силовые нагрузки.

Особенности и преимущества горячекатаных швеллеров

Швеллер стальной ГОСТ 8240-97 представляет собой стандартную инструкцию по имеющемуся сортаменту. Все принятые документы должны учитываться в процессе производства горячекатаных швеллеров. Только при соблюдении этого условия можно получить идеальный стальной профиль, который можно будет спокойно эксплуатировать.

Как рассчитать вес швеллера?

Самый простой способ – это обратится к ГОСТ 8240-97 и найти необходимый тип и размер в таблице. Каждый элемент сортамента имеет значение теоретической массы одного метра. Это значение необходимо умножить на длину изделия.

Также можно рассчитать массу швеллера без справочников, по формуле. Сначала необходимо найти площадь поперечного сечения швеллера.

– высота швеллера, ммb – ширина полки, ммt – толщина полки, ммs – толщина стенки, ммρ – плотность металла

Чтобы получить вес, площадь поперечного сечения нужно умножить на длину проката и плотность металла, из которого будет изготовлен прокат.

– площадь поперечного сеченияρ – плотность металлаL – длина

Расчет по приведенной формуле не учитывает радиусы закруглений углов швеллера.

Швеллер представляет собой конструктивный элемент, сделанный из металла, у которого поперечный разрез образует букву «П». Он имеет стенки с полочкой. В разрезе стенка представляет собой перемычку, а полки выступают стенками. Производство выполняется по стандартизированным размерам. Таким образом высота изделия определяется высотой стенок. Рассчитать вес швеллера можно на нашем калькуляторе. Ниже представлены таблицы ГОСТ для подбора нужных значений.

Изделие производят из стального проката. При изготовлении используется метод горячей прокатки. Для этого применяются сортовые станки. Внутренние грани полочек сделаны с небольшим уклоном или выполнены параллельно друг другу. Отметим, что номер швеллера указывает высоту изделия.

Швеллеры используются везде, где требуется проведение строительных работ. Также они применяются в автомобильной отрасли. Однако, там используются специальные типы швеллеров. Часто его могут использовать для армирования ж/б конструкций или как самостоятельный материал, позволяющий делать каркасы, перекрытия и пандусы.

ГОСТ 8240-97

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Сортамент

Hot-rolled steel channels. Assortment ГОСТ 8240-97

Дата введения — 2002-01-01 | ВЗАМЕН ГОСТ 8240-89

1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;
П — с параллельными гранями полок;
Э — экономичные с параллельными гранями полок;
Л — легкой серии с параллельными гранями полок;
С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);
b — ширина полки;
s — толщина стенки;
t — толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полки;
X0 — расстояние от оси Y-Y до наружной грани стенки;
Δ — перекос полки;
f — прогиб стенки по высоте сечения профиля;
F — площадь поперечного сечения;
I — момент инерции;
W — момент сопротивления;
i — радиус инерции;
Sx — статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3. 2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле не контролируют.

ГОСТ 8240-97 Швеллеры специальные

Рисунок 1

Рисунок 2

ТАБЛИЦА 1
