Прокладка кабеля в гипсокартоне: особенности, порядок работ

В каркасных конструкциях

В конструкциях выполненных из металлических профилей проводку необходимо устраивать в трубах, гофрах, металлорукавах или коробах из материалов, не поддерживающих горение. При таком способе прокладки проводка будет надежно защищена от механических воздействий, возможных при креплении листов к каркасу саморезами. Также при таком способе будет сведена к минимуму вероятность возгорания и возникновения пожара при возможном коротком замыкании.Перед тем, как провести электропроводку, необходимо выполнить ряд подготовительных работ.

Подготовка к работе заключается в определении схемы прокладки проводки. При этом необходимо разметить места прохождения проводов и кабелей, установки розеток, выключателей, настенных и потолочных светильников.

Далее производится прокладка проводки.

В настоящее время внутри зданий допускается использовать только медные провода и кабели. Алюминий используется для проводов наружной проводки, имеющей большие сечения.

Если кабель проводится в гофре или металлорукаве, проще будет сначала протянуть необходимый отрезок кабеля в гофру или металлорукав соответствующей длины и затем закрепить ее на стене, потолке или в перегородке. Кабель протягивается в гофру при помощи стальной струны-кондуктора, заложенной в гофре при ее изготовлении. Для этого конец провода связывается со струной таким образом, чтобы при протяжке кабель не зацеплялся за складки гофры.

Можно для этого соединение обмотать изоляционной лентой. Протяжку легче производить в просторном помещении, позволяющем максимально вытянуть гофру по прямой линии. Если работа выполняется вдвоем, один работник держит гофру, второй вытягивает за свободный конец струну-кондуктор с привязанным к другому концу кабелем. Если помощника нет, его заменит устойчивый неподвижный предмет, к которому необходимо прикрепить свободный конец струны.

После этого стягивать гофру по кабелю. В металлорукаве кабель или провод вытягивается при помощи специальной протяжки.

Гофра или металлорукав с кабелем крепится к стене специальными клипсами с шагом 30-40 сантиметров. Провисание гофры с кабелем не допускается. При прохождении через элементы каркаса, в них необходимо просверлить отверстие по диаметру гофры. Делать разрыв в гофре или металлорукаве при прохождении проводки через стальные профили недопустимо. В перегородках, где нет капитальной стены, допускается гофру или металлорукав с проводкой крепить к элементам каркаса при помощи пластиковых стяжек. В местах установки розеток, выключателей монтируются установочный коробки из металла или пластмассы. При монтаже гипсокартонных листов, в необходимых местах сверлятся отверстия диаметром, равным диаметру установочной коробки.

Для соединения проводов, разветвления линий проводки, для удобства обслуживания и ремонта проводки в будущем, устраиваются разветвительные коробки.

Они изготавливаются из металла или пластмассы, не поддерживающей горение, могут быть различных форм и размеров, что позволяет подобрать необходимую модель. Все соединения проводов допускается производить только внутри этих коробок. Провода надежно скручиваются между собой, а в идеале
пропаиваются. Скрутки или спайки изолируются изоляционной лентой или термоусадочными трубками. Крышки коробок должны закрываться на поверхности гипсокартона, обеспечивая в любое время доступ к соединениям проводов, а также выполнение требования ПУЭ (правил устройства электроустановок), о том, что проводка в этом случае должна быть сменяемой.

В трубах и коробах проводка устраивается аналогично проводке в гофрах, с той разницей, что в этом случае сначала закрепляются на стенах и потолках трубы или короба, а уже в них позже протягивается или закладывается проводка. Трубы в местах изменения направления проводки изгибаются или соединяются уголками (фитингами) на резьбе. Короба для этой цели дополняются при монтаже специальными фасонными изделиями. Стальные трубы перед монтажом гипсокартона необходимо занулить и желательно загрунтовать защитными составами для предупреждения коррозии.

Только не перфоратор?

Использование перфоратора, иногда, не только не приветствуется, но также категорически воспрещается.

Применение данного типа электроинструмента является опасным мероприятием, если требуется проложить штробу в панельном доме. Здание из панелей содержит множество несущих стен, а остальные простенки выступают вспомогательными элементами.

Отбойный прибор издает сильные вибрации, от которых расшатывает всю постройку. Как итог, порой обваливаются целые углы домов, падают стены или рушатся сооружения целиком.

Конечно, не с одного раза, даже не от одного ремонта, но уже после проведения первых подобных работ надежность конструкции станет очень сомнительной.

Лучшим выходом станет использование болгарки с молотом и долотом.

ЭЛЕКТРОПРОВОДКА В ГИПСОКАРТОННЫХ ПЕРЕГОРОДКАХ

На правила монтажа здесь влияет конструкция перегородки, точнее, материал ее каркаса.

Если это дерево (брус), то, теоретически такой вариант можно приравнять к деревянному дому, если несущей является металлический профиль, то конструкция получается негорючая. Это определяет подход с точки зрения пожарной безопасности.

Если говорить непосредственно про монтаж (способ прокладки и крепление), то:

  • риск повреждения при обшивке листами гипсокартона возрастает, поскольку прикручиваются они с двух сторон;
  • отсутствует надежная несущая конструкция, как в случае со стеной.

Некоторые рассматривают вариант нарезки штроб непосредственно в гипсокартоне, но такой подход не выдерживает никакой критики. Рассматривать его смысла не вижу.

Остается два способа:

  • использование в качестве несущей конструкции одной из сторон перегородки;
  • прокладка в гофрошланге, проходящем через каркас.

В данном случае оптимальным представляется второй вариант. Каркас в этом случае выступает несущей конструкцией, что достаточно удобно с любой точки зрения.

Если же прокладывать кабель непосредственно по гипсокартону, то для его крепления лучше использовать дюбель типа Дрива. Но если перегородка выполняется в один слой гипсокартона, то ее толщина будет явно недостаточна для такого способа.

Все рекомендации, касающиеся выбора трасс проводки и их учета при проведении строительный работ по возведению перегородки аналогичны изложенным ранее.

В завершение про электробезопасность. Требования к применению и выбора автоматических выключателей, устройств защитного отключения или диф. автоматов ничем не отличаются от других способов монтажа.

Что еще можно почитать:

  • электропроводка в квартире;
  • кабели и провода;
  • автоматический выключатель;
  • дифавтомат;
  • УЗО.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

  • Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
  • Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
  • Клипсы для крепления гофры.
  • Дюбель гвозди для монтажа самих клипс.
  • Распределительные коробки из негорючего материала.
  • Розетки и выключатели.
  • Специальные подрозетники для гипсокартона.
  • Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.

Видео инструкция по установке подрозетников

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном — это простое, но вместе с тем и очень ответственное дело

Важно правильно выбрать электрический кабель перед тем, как приступить к работе

Оптимальным вариантом является использование негорючего кабеля ВВГнг, который укладывается в гофре.

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

  • если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
  • когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки. Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы

В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна

Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.

Особенности электропроводки в деревянном доме. Открытый монтаж

Можно утверждать, что контролирующие службы надзора отдают предпочтение открытой проводке внутри деревянного дома (пусть она и не столь современная). Она обеспечивает больший уровень безопасности во время эксплуатации. Хотя бы по той причине, что состояние проводки легче контролировать и её проще ремонтировать. К достоинствам можно отнести:

  • Возможность быстрой замены проводов или кабеля на более «мощный», если возникла необходимость подключения дополнительных потребителей
  • Лучшие условия по тепловым режимам самой проводки
  • Отсутствие риска повреждения при сверлении в перегородке отверстий для крепления навесных предметов мебели и декоративных аксессуаров

Этот способ хоть и называется «открытым», видимыми провода бывают лишь в случае монтажа их на изоляторах. А чаще используют для монтажа металлические трубы и металлорукава либо линейку специальных изделий из ПВХ с маркировкой «НГ» (не поддерживающие горения):

  • Короба
  • Плинтусы с кабель каналами
  • Гофрированные (мягкие) трубы
  • Жесткие трубы

Если делать электропроводку внутри дома по всем правилам, такой способ монтажа гораздо быстрее, проще и дешевле. И когда вопросы дизайна интерьера стоят на втором плане, то открытая проводка по гипсокартону в деревянном доме более предпочтительна, чем скрытая. Например, в небольшом дачном домике.

Прокладка сквозь каркас

Подобный прием актуален при закладке под гипсокартонную отделку звукоизолятора и утеплителя. Вся работа проводится в процессе ремонтных работ.

  1. В первую очередь собирается каркасное основание из металлического профиля. Если необходимо, в него между стойками, укладывают плиты изолятора.
  2. Проводка, заключенная в гофрированную трубу (обязательно), протягивается под стойками каркаса и фиксируется клипсами или же пластиковыми кабельными стяжками к деталям основания (например, подвесам).
  3. Возможно сверление проемов в стойках. При этом подбирается соответствующий гофротрубе диаметр сверла. В полученные отверстия можно проложить проводку.

Неплохим решением станет приобретение профиля для каркаса с уже готовой перфорацией под линии электропитания.

https://youtube.com/watch?v=cQEwRfBK4cY

Установка розеток и выключателей

Завершающий этап прокладки проводов под гипсокартонной обшивкой – установка розеток и выключателей.

Выполняется эта операция после полной обшивки стен.

Сверление отверстия для розетки

  • Вначале  с помощью специальной фрезы в гипсокартонной обшивке прорезаем отверстие для установки пластикового подрозеткника. Как правило, для монтажа розеток используются подрозетники диаметром 65 мм.
  • После того как отверстие проделано, в днище подрозеткника вырезаем специально предусмотренные гнезда для протягивания проводки.
  • Вытягиваем провода из-под гипсокартонной обшивки и протягиваем их сквозь отверстия в днище подрозетника.
  • Помещаем подрозетник в отверстие и выравниваем по уровню, после чего – закручиваем крепежные винты. Находящиеся внутри обшивки металлические «лапки» подрозеткника проворачиваются, и пластиковое основание для розетки или выключателя надежно закрепляется в гипсокартонной обшивке (см. фото).

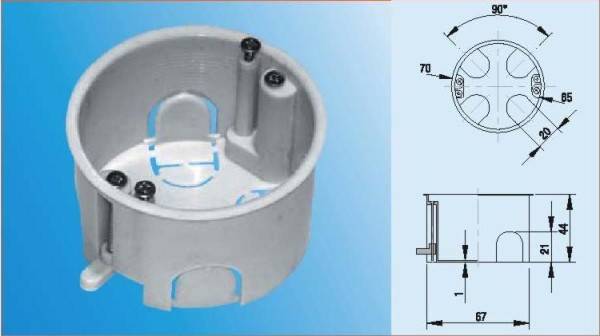

Конструкция подрозеткника

Совет! Если электропроводка к этому времени уже подключена – надежно изолируем оголенные концы проводов, чтобы избежать замыкания в ходе выполнения отделочных работ.

После того как подрозетник установлен, можно приступать к отделке гипсокартонной обшивки. Розетки и выключатели мы будем устанавливать только после того как отделка будет завершена, поскольку в процессе покраски или шпатлевки легко можно испачкать декоративные накладки.

Подключение розетки

Установка розетки или выключателя производится так:

  • Разбираем корпус устройства, снимая с него все защитные и декоративные части.
  • К клеммной части подключаем провода, выведенные в подрозетник, фиксируя зачищенные концы проводов винтовыми зажимами.
  • Проверив надежность соединения проводов и клеммной колодки, помещаем клеммную часть в подрозетник и фиксируем с помощью крепежных винтов.
  • На закрепленную клеммную часть надеваем декоративные и защитные накладки, после чего – проверяем работоспособность установленной детали.

На этом работы завершены, и проложенной проводкой можно пользоваться в штатном режиме!

Как видите, особых сложностей монтаж электропроводки не представляет. Главное при выполнении этих работ – не торопиться, продумывать каждый свой следующий шаг, ну и, конечно же, соблюдать технику электробезопасности!

Как провести монтаж провода в гофре?

Прокладка проводки в гофре отличается крайней простотой. Чтобы осуществить такую работу, необходимо приготовить следующие инструменты:

  • гофру и распределительные коробки для подключения кабелей;
  • специальные клипсы для крепления гофры к поверхностям;
  • электрический кабель;
  • дюбель-гвозди, которые применяются для крепежа клипс;
  • сверло, перфоратор.

Гофрированные шланги протягивают через специальные отверстия в профильных стойках.

Монтаж достаточно прост: кабель сначала крепится в распределительной коробке, после чего протягивается через гофру, предварительно укрепленную на поверхности. Чтобы правильно проложить электропроводку под поверхностью гипсокартона, необходимо для начала установить распределительные коробки. Проводить подобные работы надо до того момента, как все стены будут зашиты листами.

Для начала следует правильно выбрать место для монтажа коробки, учитывая, что все кабели должны проходить на расстоянии 10-15 см от уровня потолка, для стены допускается монтаж кабелей в предварительно сделанные штробы либо через гофрированные шланги. Распределительные коробки, которые ставятся под гипсокартон, должны быть оборудованы защитной крышкой с определенной степенью защиты, то есть предназначенной специально для монтажа под гипсокартонные и гипсоволокнистые плиты в стенах.

Сама коробка крепится на выбранное место при помощи саморезов, прокладка кабелей начинается от коробки в направлении всех точек подключения, то есть светильников, выключателей, розеток. Все сети идут только через гофру в направлении точек, места для которых выбраны заранее. После монтажа распределительной коробки можно приступать к зашивке каркаса ГКЛ плитами. При такой установке обеспечивается полная безопасность и надежность, быстрая замена сетей при необходимости, проводка под гипсокартоном дополнительных кабелей.

http://www.vashgipsokarton.ru/youtu.be/0OYTxDqL7JE

Особенности электропроводки в деревянном доме. Скрытый монтаж

Есть жесткие нормативные требования по прокладке скрытой проводки внутри конструктивных элементов строения. Основной смысл требований в том, что даже когда проводка проходит с использованием коробов и труб из трудносгораемых материалов, их надо отделить от сгораемых материалов конструкции дома сплошным слоем негорючего материала толщиной более 10 мм.

Для деревянного дома это означает, что если использовать ПВХ трубы и короба, то их необходимо по всей длине изолировать от деревянной стены штукатуркой, алебастром или цементным раствором с толщиной слоя не менее 10 мм. Но этот способ в деревянном доме практически не используется.

Такие технологии прокладки электропроводки под гипсокартонным листом, как в кирпичном или панельном доме, здесь ограничены в применении. Единственный вариант, который не противоречит требованиям ПУЭ — это монтаж электрического кабеля в трубе, коробе ПВХ или металлорукаве внутри межкомнатной перегородки, сделанной полностью из гипсокартона на металлическом каркасе.

А правильным считается только монтаж электропроводки в деревянном доме под гипсокартон в металлических трубах и металлических глухих коробах, обладающих локализационной способностью.

Эти жесткие требования вызваны высокой пожароопасностью конструкционных материалов деревянного дома и его особенностями эксплуатации.

В пустотах внутренней обшивки, перегородок и перекрытий деревянного дома в процессе его эксплуатации собирается пыль с большой долей органических примесей. В сухом виде она воспламеняется от любой искры, которой в обычной ситуации недостаточно, чтобы загорелось дерево. Пыль может накопиться даже в пластиковом подрозетнике и послужить причиной пожара, если вытащить из розетки вилку электроприбора под нагрузкой, не отключив его от сети собственной кнопкой или выключателем.

Такая же опасная ситуация может возникнуть:

  • В результате повреждения грызунами ПВХ труб и оболочек кабеля
  • При превышении допустимой нагрузки в линии
  • Как следствие старения оболочки проводов

В любом случае появляется угроза КЗ, а стенки трубы из ПВХ или тонкого и негерметичного металлорукава не способны локализовать возникшую дугу (даже кратковременную).

Такие способности есть только у металлических труб и глухих коробов. И зависят эти особенности от толщины стенок, а также от материала и сечения провода.

Есть один нюанс в нормах ПУЭ по локализационным способностям. Толщина стенок металлических труб не нормируется для медных проводников сечением до 2.5 мм2 и алюминиевых — до 4 мм2. Но это не значит, что можно взять любую трубку. Просто разработчики норм считают, что минимальная толщина стенок водогазопроводной трубы (2.5 мм) и электросварной трубы (1.6 мм) обладает требуемой способностью локализации.

Для больших значений размеров сечения проводников есть уже конкретные цифры по толщине стенок металлических труб и коробов.

Правильная схема эл.проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

Подготовительные работы

Перед началом основных работ надо выполнить соответствующие предварительные действия. Первоначально нужно сделать каркас из профиля. После его создания вместо закрепления гипсокартона, который в этом случае будет фиксироваться в последнюю очередь необходимо определиться с тем, каким именно образом будет совершено прокладывание кабеля. Если в помещении планируется организовать подвесной или натяжной потолок, то на порядок проще и целесообразнее протянуть его по потолку и осуществить опускание к электрическим точкам в строго вертикальном положении к требуемым местам.

В случае, когда есть желание или возможность обшить гипсокартоном исключительно стены, а вместо потолочной конструкции потолок по-прежнему останется выполненным из древесины или бетона, то прокладывать кабель необходимо горизонтально под ним вдоль на расстоянии около 10-15 см. С учетом этого фактора следует заранее выполнить составление схемы электрической проводки, в которой надо отметить точное месторасположение распределительных коробок, розеток и выключателей. Затем полученный проект следует перенести на стены, чтобы было хорошо видно, что и где предстоит сделать.

После этого можно приступать к составлению списка и расчета количества материалов, что потребуются в процессе дальнейших работ. В ходе их выполнения нужно наличие следующего:

  • Кабель с оптимальным сечением. Наиболее благоприятным вариантом является выбор ранее указанного провода с маркировкой «ВВГнг», который не подвержен горению, но вместо него можно использовать и другой подходящий.
  • Гофрированная труба. Ее диаметр следует подбирать с учетом сечения кабеля, которому отдается предпочтение.
  • Распределительные коробки. Выбор необходимо совершать в сторону тех, которые изготовляются из материала, что не подвергается возгоранию.
  • Розетки.
  • Подрозетники для гипсокартона.
  • Клипсы или хомуты. Они потребуются для фиксации гофрированной трубы.
  • Дюбели. С их помощью осуществляется монтаж клипс.
  • Клеммные колодки WAGO. Посредством них удастся произвести соединение кабелей.

Кроме указанного списка материалов в ходе проведения работ потребуется дрель со специальной насадкой, в качестве которой обычно выступает коронка, что позволяет с легкостью сделать отверстие в гипсокартоне. Выбирать нужно ту, которая имеет соответствующий габаритам распределительной коробки диаметр, чтобы в дальнейшем она хорошо стала в требуемом месте.

Подготовка к монтажу и выбор материалов

В первую очередь составляется детальный схематический план размещения электропроводки. Кроме самих линий, в нем определяются точные места расположения точек и узлов. В схеме отражаются все выключатели, розетки, приборы освещения, распределительные коробки и другие элементы. Готовый план точно переносится на стены. Для быстроты и удобства расчетов нередко используются типовые проекты или компьютерные программы.

Перед тем как начинать монтаж электропроводки в гипсокартоне, необходимо сделать правильный выбор сечения кабелей и проводов, размещаемых под гипсокартоном. Для этого необходимо знать с какой максимальной нагрузкой будут работать приборы в процессе дальнейшей эксплуатации. Слишком большое сечение приведет к увеличению затрат, а недостаточное – к замыканию при росте нагрузки в сети. Поэтому расчет и выбор кабеля должен производиться по следующим критериям:

  • Величина максимальной мощности. Чтобы ее установить, необходимо сложить мощности всех приборов и электрооборудования, которые запланированы к использованию. Вероятность одновременного включения устройств крайне низкая, поэтому полученный результат нужно умножить на поправочный коэффициент 0,8. Точное сечение можно определить при помощи таблиц, в которых имеются данные для медных и алюминиевых проводов.
  • Сила тока. При расчетах этого параметра учитывается средняя суммарная мощность всех бытовых приборов, умноженная на 1,5.
  • Длина кабельной линии, влияющая на потери тока и величину общего сопротивления. Для расчетов используется специальная формула, а полученные данные выражаются в процентах. Если данная величина будет больше 5%, то рекомендуется выбирать провод с увеличенным сечением.

Кроме проводов, потребуются распределительные коробки, выключатели, розетки и установочные коробки. Крепления осуществляется с помощью клеммных колодок, дюбелей и саморезов, независимо от способа монтажа гипсокартонных листов. При каркасном монтаже прокладка проводов осуществляется с помощью гофрированных трубок, закрепляемых клипсами.

Выбор кабеля и защиты для него

При проведении ремонтных работ в помещениях с использованием гипсокартона в большинстве случаев отдается предпочтение трем его разновидностям, к числу которых относятся обычные, влагостойкие и огнестойкие листы. Первые выбираются значительно чаще, поскольку по сравнению с другими видами материала они обладают более доступной стоимостью, но следует учитывать, что их середина подвержена тлению. По этой причине в случае появления искры имеется вероятность воспламенения, во время которого в помещение начинают проникать токсины. Во избежание подобного прокладываемую под гипсокартоном проводку необходимо изолировать материалом, предотвращающим возможное возгорание.

Подходящим вариантом является использование кабелей с наличием маркировки «нг». Если установка гипсокартонных листов осуществляется на каркас, выполненный из металлических профилей, то под отделочным материалом можно прокладывать провода с обозначением «ВВГнг». Изготовление современных электрических кабелей зачастую осуществляется из меди, которая в дальнейшем помещается в изолирующую оболочку.

Во избежание ее повреждения в ходе протягивания о металлический каркас или саморезы, применяемые при закреплении профиля, изделия требуется обезопасить при помощи дополнительной изоляции. При наличии такой защитной оболочки монтаж не будет нарушен никоим образом, но зато она позволит исключить нарушение целостности проводки и вероятность возникновения короткого замыкания

Кроме этого с ее помощью удается обеспечить защиту кабелей от мелких грызунов, что особенно важно в частных домах и некоторых других помещениях

В качестве такой защитной оболочки нередко используется ПВХ гофра и специальные пустотелые кабели, выполненные из пластика. Оба варианта отличаются невысоким удобством сборки, а также при их прокладке возникают некоторые сложности, когда дело доходит до труднодоступных мест, но зато таким способом удается сократить расходы при протягивании электрической проводки в перегородках, сделанных из гипсокартона.

В тех ситуациях, когда отделочный материал находится от стены на расстоянии менее чем за 15 мм, то более благоприятным вариантом является прокладывание кабелей с обозначением «ВВГнг-LS», которые отличаются повышенной надежностью ввиду наличия двойной изоляции. Помимо этого изделия с такой маркировкой можно использовать при появлении потребности выполнить протягивание электрической проводки внутри деревянных домов.
