Все, что нужно знать о прокладке кабеля в траншее

Провод и кабель: в чём различие определений?

В приведённом выше примере СНиП особенности монтажа проводов и кабелей имеют определённые различия. Многие люди не видят отличий между этими видами проводки, часто называя кабеля проводами и наоборот. Однако это считается грубой ошибкой, и вот почему:

• провод — это проводник с лёгкой трубчатой изоляцией или без неё, с одной или несколькими жилами;
• кабель — не один, а целая система изолированных проводников, объединённых в одну конструкцию, которую достаточно удобно устанавливать и эксплуатировать. Такая конструкция позволяет защитить проводники от негативного влияния окружающей среды и различных механических повреждений.

Простыми словами, если Вы видите перед собой проводники без изоляции — это провод, во всех остальных случаях перед Вами будет находиться кабель. Конечно, кабель гораздо мощнее и надёжнее провода, такие характеристики оставляют отпечаток и на стоимости изделий.

В завершение следует подчеркнуть, что СНИП: электромонтажные работыраспространяются не только на монтаж проводов и кабелей, но и на:

• подготовку к работам по электромонтажу;
• осуществление контактных соединений;
• организацию кабельных линей;
• работу с токопроводами и воздушными линиями электропередач;
• установку и управление подстанциями;
• управление электросиловыми установками;
• осуществление пусконаладочных работ и не только.

Перед тем как начать руководствоваться нормами и правилами, указанными в справочнике, убедитесь, что к немунет утверждённых изменений и усовершенствований.

Глава 2.1 электропроводки.      Далее     Назад

Согласована с Госстроем СССР 28 июля 1975 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 20 октября 1977 г. Внесены изменения Решениями Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/79 от 18 октября 1979 г. и № Э-2/83 от 25 февраля 1983 г.

Область применения, определения.

Общие требования.

Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки.

Открытые электропроводки внутри помещений.

Скрытые электропроводки внутри помещений.

Электропроводки в чердачных помещениях.

Наружные электропроводки.

Глава 2.2 токопроводы напряжением до 35 кв.

Согласована с Госстроем СССР 28 января 1977 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 15 февраля 1977 г. Внесены изменения Решением Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/83 от  25 февраля 1983 г.

Область применения, определения.

Общие требования.

Токопроводы напряжением до 1 кв.

Токопроводы напряжением выше 1 кв.

Гибкие токопроводы напряжением выше 1 кв.

Глава 2.3 кабельные линии напряжением до 220 кв.

Согласована с Госстроем СССР 10 июня 1975 г.; утверждена Главтехуправлением Минэнерго СССР 18 августа 1975 г. Внесены изменения Решениями Главтехуправления Минэнерго СССР № Э-13/77 от 19 декабря 1977 г., № Э-1/78 от 11 января 1978 г., № Э-2/80 от 28 января 1980 г., № Э-6/81 от 15 мая 1981 г., № Э-10/81 от 20 августа 1981 г., и № Э-3/83 от 28 февраля 1983 г.

Область применения, определения.

Общие требования.

Выбор способов прокладки.

Выбор кабелей.

Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий.

Соединения и заделки кабелей.

Заземление.

Способы прокладки кабельных линий

Современные технологии прокладки кабельных линий включают в себя множество способов, начиная от воздушных ЛЭП и заканчивая подземными каналами и специальными сооружениями. Для каждого вида монтажа предусмотрены собственные нормативы и технические регламенты, специальные правила выполнения работ.

Кабельные линии используются, в основном, на промышленных предприятиях, работающих со всеми классами напряжений. Они могут прокладываться не только внутри зданий и сооружений, но и снаружи, на прилегающей территории.
Внутренняя прокладка кабелей осуществляется следующими способами:

• Открытым способом по стенам и поверхностям других строительных конструкций и элементов здания.
• В металлических трубах, проложенных скрытым или открытым способом.
• Прокладка с использованием коробов и кабельных лотков.
• Использование кабельных каналов.
• Подвеска кабелей на несущих тросах.
• Прокладка в специальных кабельных сооружениях, представляющих собой отдельные элементы зданий (двойные полы, кабельные шахты, кабельные этажи и др.).

В процессе эксплуатации кабели могут случайно получить механические повреждения. Поэтому внутри кабельных сооружений и помещений практикуется использование бронированных или небронированных кабелей без горючего покрытия. Противопожарная защита кабелей, уложенных открытым способом, осуществляется с помощью огнестойкой засыпки или заливки огнестойкой затвердевающей массы. Места переходов кабельных линий между помещениями защищаются огнепреграждающими блоками.

На предприятиях промышленности прокладка кабельных линий выполняется с применением типовых сооружений. Прежде всего, это туннели, кабельные эстакады и прочие конструкции. Туннельная прокладка позволяет существенно сэкономить территорию предприятия, дает возможность вести работы поочередно, независимо от времени года. Кабельные линии очень удобно ремонтировать и осматривать в любую погоду. Единственным серьезным недостатком считается высокая стоимость сооружения туннеля.

К наиболее экономичным вариантам относятся кабельные эстакады и галереи, применяемые при большом количестве кабелей, приходящихся на одну трассу. Эстакады сооружаются при количестве линий от 15 до 50, а галереи – при еще большем количестве кабелей. Высота этих конструкций над землей зависит от типа пересекаемых дорог и других сооружений. Например, для автомобильных дорог этот показатель составляет минимум 4,5 метра.

В некоторых случаях с помощью данных сооружений осуществляется совмещенная прокладка не только кабелей, но и других коммуникаций – трубопроводов, теплопроводов и др. Если количество кабелей не превышает 20-30 линий, дорогостоящие туннели и эстакады могут быть заменены кабельными каналами или надземными кабельными лотками из бетона.

При необходимости, туннели и эстакады могут использоваться для прокладки небронированных кабелей, заключенных в полимерную или металлическую оболочку. Общее количество таких кабелей, уложенных в туннеле, может составлять до 100 линий. Для непосредственной прокладки используются лотки или металлические консоли, располагающиеся на расстоянии 0,8-1,0 м между собой.

Если количество кабелей незначительно (от 1 до 6), для их прокладки могут использоваться траншеи. При возрастании числа кабелей (от 2 до 20), применяются подземные трубные блоки или для этих целей служат стены зданий, технические эстакады, воздушные линии на тросах, а также тросовые кабели.

Внешние кабельные линии промышленных предприятий могут прокладываться в траншеях, то есть непосредственно в земле. В болотистых местностях или холодных районах используются кабельные эстакады.

Варианты прокладки кабеля

Если Вам нужна прокладка кабеля в грунте, важно учитывать его влажность и уровень грунтовых вод. Эта информация очень важна, ведь может понадобиться дополнительная гидроизоляция. Если прокладка кабельных сетей выполняется в доме или квартире, обязательно учитывается общее количество электрических приборов, которые подключаются к сети

От этого количества будет ясно какие толщина и сечение кабеля будут наиболее оптимальными. Кроме того, чтобы исключить возможные проблемы с проводкой в процессе ее эксплуатации, прокладка силового кабеля предполагает определенный запас мощности кабеля

Если прокладка кабельных сетей выполняется в доме или квартире, обязательно учитывается общее количество электрических приборов, которые подключаются к сети. От этого количества будет ясно какие толщина и сечение кабеля будут наиболее оптимальными. Кроме того, чтобы исключить возможные проблемы с проводкой в процессе ее эксплуатации, прокладка силового кабеля предполагает определенный запас мощности кабеля.

Компания «ИНЖ Сервис» осуществляет широкий спектр услуг: прокладка проводов, кабелей, воздушных кабельных линий и сетей в грунте, трубе, земле, канализации, подвалах и т.д. Заказчику гарантирован индивидуальный подход и качественное выполнение работ в срок. На все работы мы имеем лицензии и сертификаты.

Любой частный случай, где необходима прокладка кабельных линий начинается с составления проекта. Изучаются особенности объекта, существующая проводка. Проект согласовывается в соответствующих инстанциях и только после этого начинаются работы.

Прокладка кабеля может осуществляться абсолютно в разных местах, рассмотрим основные их них:

• вне помещения. Прокладка кабеля, в основном, осуществляется в специальные трубы и вырытые траншеи. Прежде чем приступать к монтажу изучают состояние наружных витков кабеля, затем раскатывают его. Перед процессом монтажа нужно изучить состояние наружных витков кабеля, а затем раскатать его. Раскатывать кабель можно как вручную, так и механическим способом;
• в земле. Для укладки кабеля роют траншеи с помощью траншеекопателя. Укладывают механическим способом, а в некоторых случаях вручную. После того, как кабель уложен, его сначала засыпают песком, а затем землей. Далее траншею утрамбовывают и наносят на нее сигнальную ленту;
• в дом, на даче и в городской квартире. Требует учесть массу нюансов, в том числе и температуру воздуха, при которой осуществляется монтаж. При необходимости, если упала температура, монтаж силового кабеля останавливают и обогревают его до нужной температуры, затем вновь возобновляют работы;
• под дорогой. Данную работу очень сложно выполнить непрофессионалам или без спецтехники. Чтобы не нарушить целостность грунта, кабель под дорогой кладут методом ГНБ. Для правильного монтажа кабеля обязательно нужно учесть промерзание почвы, расстояние до другого кабеля, а так же до инженерных систем;
• в подвале. Осуществляется открытым способом. В процессе работ применяются пластиковые электротехнические короба или кабель-каналы, которые не поддерживают горение.

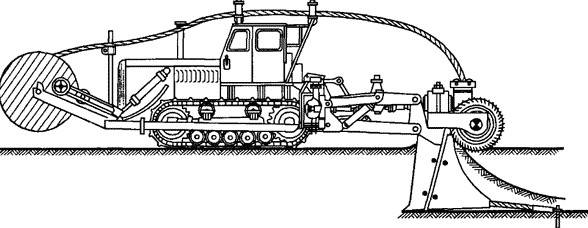

Использование кабелеукладчика

Технология проведения подобных работ достаточно проста. Перед прокладкой в обязательном порядке будет проводиться разметка места, где в дальнейшем будет прокладываться кабель. Теперь с помощью специального ножа кабелеукладчик постепенно начнет разрезать грунт, пока в земле не образуется щель, в которую будет устанавливаться кабель.

Глубина, на которую прокладывается кабель в обязательном порядке должна контролироваться. Ее контроль будет проходить каждые 40 метров. Когда в результате прокладки кабель на барабане начнет заканчиваться, тогда его конец скрепят с другим барабаном и продолжат работу. На месте скрепления специалисты установят специальную соединительную муфту. В большинстве случаев бестраншейная прокладка проводов будет начинаться с проведения расчета.

Специалисты должны посчитать и сделать так, чтобы дальнейшие места скрепления кабеля были доступны для дальнейшего осмотра. Соединение никогда не должно проводиться в заболоченных местах или оврагах. При использовании подобной технологии кабельную линию будут прокладывать специальные кабелеукладчики. Они способны протянуть бронированный кабель с напряжением до 10 киловатт. Если подобный вид прокладки сравнить с прокладыванием кабеля в траншеи, тогда можно сказать, что подобный способ менее трудоемкий.

У нас уже есть статья о том, как проложить проводку в земле, и вы можете ее изучить и изучить отличия способов прокладки. На видео ниже, вы можете увидеть все этапы проведения подобных работ.

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

• подвод электричества к жилым торговым и общественным объектам;
• подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
• подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

• простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
• сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
• эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

Для чего они необходимы?

Применение слаботочных сетей дает возможность осуществить следующее:

• принимать, а также распределять как эфирное, так и спутниковое телевидение • обеспечивать доступ к телефонной связи • нормализовать работу и предоставить доступ к интернету • выполнить оформление сетей проводного вещания • добиться эффективного функционирования охранно-пожарных систем, а также систем оповещения и сигнализации • получить доступ к различным объектам • автоматизировать учет системы управления всевозможными энергетическими ресурсами • обеспечить корректную работу локально-вычислительных сетей • добиться взаимодействия между переговорными устройствами • получить полноценное структурирование кабельных систем

Прежде чем осуществить установку слаботочных сетей, необходимо знать, что изначально организовывается полноценный проект будущей сети, в том числе определяется будущее размещение щита, розеток, реле и прочих устройств, входящих в систему. В процессе прокладки кабелей монтажники осуществляют все работы в полном соответствии со специализированными правилами и принятыми стандартами. Сама установка слаботочных сетей состоит из проведения телефонных, компьютерных или телевизионных линий, монтажа специализированных информационных розеток и других средств коммуникации, домофонов, приборов видеонаблюдения, охранно-пожарных сигнализаций и прочего оборудования.

Существуют определенные рекомендации, которых необходимо обязательно придерживаться, монтируя слаботочные сети. Они состоят в следующем:

1. Соблюдение минимального расстояния, на котором следует разместить силовые и слаботочные кабеля, проложенные провода
2. Расстояние между линиями сети интернет и специализированными силовыми кабелями должно быть не меньше 0,3 м
3. Нельзя заводить слаботочные кабели в стояк, где находятся другие электрические кабеля
4. Категорически запрещается сращивать провода. Монтаж осуществляется только при использовании цельного кабеля
5. Если провода телефонной коммуникации прокладываются в определенном направлении, они размещаются параллельно, плотно прижимаясь друг к другу
6. При наличии открытой проводки минимальное расстояние, на котором необходимо расположить кабеля телефонной сети, составляет от 15 мм и более (при длине 10м)
7. Распределительная коробка размещается на стене, но только не над дверями, окнами или другими проемами
8. Наименьшее расстояние, которое допускается при установке распределительной коробки на стене, составляет 300 мм относительно потолка
9. Кабели различной емкости при пересечении между собой должны прилегать к стене или огибать ее сверху или снизу (это зависит от емкости проводов)
10. Обязательно необходимо предусмотреть надежную защиту кабелей. Особенно это относится к наружным слаботочным сетям, устанавливающимся непосредственно под окнами или водосточными трубами
11. Следует позаботиться о заземлении, используя для этого специальные шины, составляющиеся из хорошо изолированных медных проводников
12. При открытой прокладке слаботочных сетей для телефонной коммуникации кабеля должны размещаться на расстоянии не менее 200 мм от пола и 150 мм от потолка
13. При закрытом способе прокладки провода могут располагаться на любой высоте, которая покажется удобной
14. Ели по линиям передаются всевозможные оцифрованные сигналы, слаботочные электрические сети можно разместить по стенам в штробах, ПВХ-рукавах в фальшполе либо стяжке полов. Кроме того, допускается подвешенное состояние над фальшпотолком

Материалы для слаботочной проводки в квартире, доме

Чтобы выполнить полноценную прокладку компьютерной, телевизионной либо телефонной сети, применяются различные виды проводов. Для монтажа компьютерных слаботочных систем и сети используются кабели, выполненные из меди. Они представлены в качестве формата «витая пара». Что касается принадлежности к классу, их стоит отнести к В и Е соответственно. Также встречаются специализированные волоконно-оптические провода. Если необходимо прокладывать телефонные сети, в данной ситуации достаточно воспользоваться стандартными слаботочными кабелями 3-й категории.

Слаботочные сети, виды проводов

Стоит отметить, что для выполнения монтажа слаботочных сетей следует использовать электрические провода. Через них можно осуществлять передачу данных, что достигается при наличии тактовой частоты до 1 МГц. Применение оптических кабелей зачастую наблюдается в случае необходимости укладки магистральных сетей. Это объясняется тем, что в данном случае существует надобность в довольно высокой скорости передачи данных. Что касается марки кабеля, она изначально указана в схеме монтажа.

Защита существующих кабелей при строительстве дороги

В статье будут рассмотрены требования и рекомендации по защите силовых кабелей от возможных механических воздействий указанные в ПУЭ-7, пунктах 2.3.83-2.3.10, 2.3.102-2.3.111, 2.3.134-2.3.135, 2.1.10 — 2.1.12.

Применяемые материалы и методы для защиты зависят от нескольких условий, при которых осуществлена или планируется прокладка кабельных линий.

При прокладке в траншее

При напряжении свыше 35 кВ, линии должны быть защищены, исключительно, железобетонными плитами толщиной не менее 50 мм, на всём протяжении кабеля.

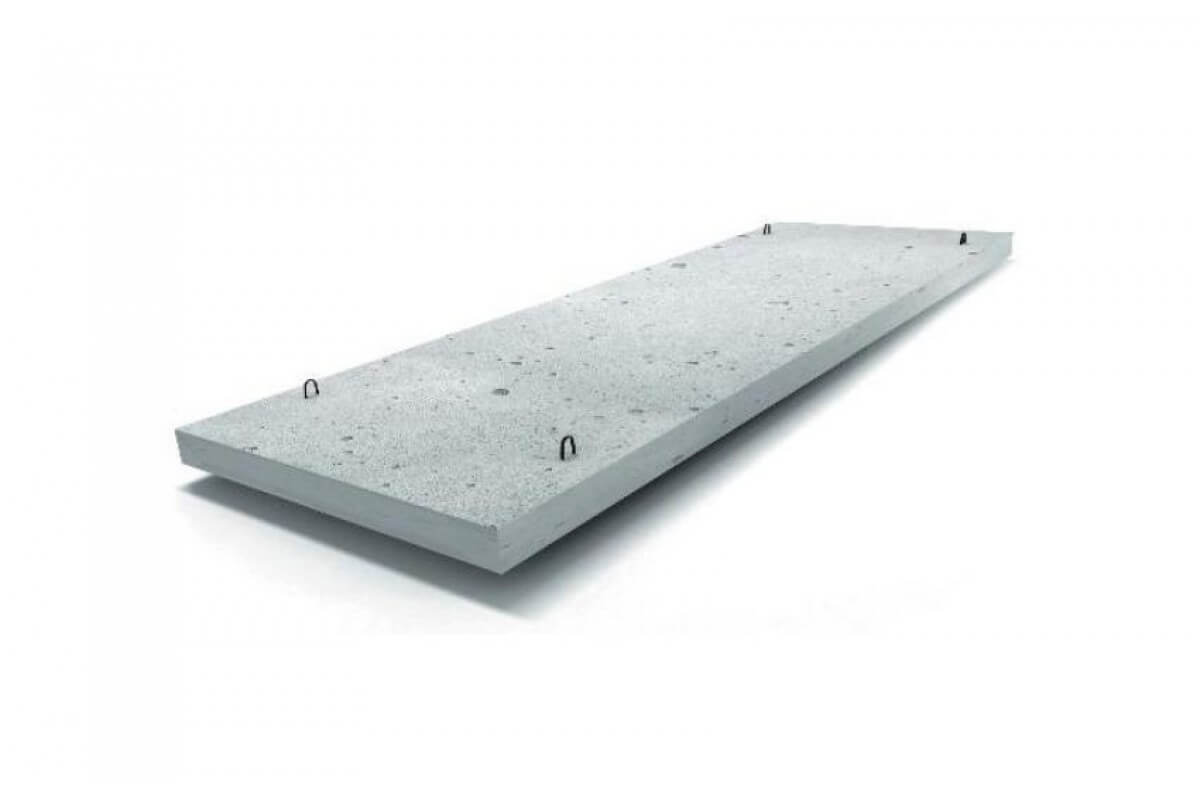

Плита закрытия кабеля ПЗК

При напряжении ниже 35 кВ, помимо ж/б плит, допускается использование керамического полнотелого кирпича . Который укладывается в один слой поперёк кабельной трассы.

Укладка кирпича для защиты силового кабеля

Пластиковые сигнальные ленты разрешается использовать при напряжении ниже 20 кВ. Исключающими условиями являются:

• линии напряжением выше 1 кВ, питающие электроприемники 1-ой категории
• места пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 метра в каждую сторону от пересекаемой коммуникации или муфты
• на подходах линий к распределительным устройствам и подстанциям в радиусе 5 метров

Допускается не производить дополнительную защиту при прокладке на глубине 1-1,2 метра, кабели напряжением меньше 20 кВ, за исключением городских сетей.

Отметим, что сигнальные ленты и кирпич являются превентивными, сигнальными средствами, по защите от механических повреждений кабеля. Данные материалы смогут защитить кабель проложенный в земле, лишь от незначительных механических воздействий.

Кабельные линии необходимо обеспечить защитой посредством кабельных блоков в случаях:

• пересечения кабельных линий автомобильных и/или железных дорог
• стеснённости по трассе, при большом количестве других подземных коммуникаций и сооружений
• прокладки линии в агрессивных грунтах или вероятностном попадании в грунт агрессивных жидкостей и/или расплавленных металлов
• необходимости защиты от блуждающих токов

Кабельные блоки выполняются из стальных, чугунных, асбестоцементных, бетонных или керамических труб. При этом защитой от непосредственных механических воздействий служат лишь трубы из стали и чугуна.

Кабельный блок из труб

А в ситуациях высокого уровня грунтовых вод, при надземной прокладке, допускается прокладка линий в железобетонных лотках или коробах с плитами покрытия.

Кабельный лоток из железобетона с плитой покрытия

При прокладке в помещениях

Для кабелей напряжением до 1 кВ, для защиты допускается использование коробов (пункт 2.1.10 — 2.1.12).

Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

Металлический короб для защиты силовых кабелей

Одним из заблуждений является, распостранённое мнение о том, что кабельные лотки с крышкой также являются защитой кабеля от механических воздействий. Этот факт опровергает пункт 2.1.11, где чётко прописано: “Лоток не является защитой от внешних механических повреждений проложенных на нём проводов и кабелей.”

Металлический лоток для прокладки силовых кабелей

В случаях, когда нет возможности выполнить прокладку кабелей на расстоянии:

• не менее 0,5 метра от различных трубопроводов,
• не менее 1 метра между кабелем и газопроводом и/или трубопроводом с горючими жидкостями,
• а также при пересечении с другими кабелями

Следует обеспечить дополнительную защиту кабелей посредством металлических труб, кожухов и т. д. (п. 2.3.134 — 2.3.135 )

Возможные проблемы и ошибки

Строительство кабельных траншей для укладки электрической линии в трубах должно производиться по ПУЭ. Если владелец линии не выполнит все требования нормативов и проекта, такая электросеть не будет допущена органами энергонадзора к эксплуатации.

Наиболее частые ошибки, которые допускаются при подземной прокладке ЛЭП в трубах:

• уровень залегания в грунте меньше 0.7 м;
• прокладка линии под фундаментом;
• отсутствует сигнальная лента;
• использование пустотелых кирпичей;
• трубы не уложены прямолинейно;
• нарушено расстояние между трубами при совместной прокладке;
• уклон в сторону колодца для стока  воды и конденсата не соответствует нормативу;
• усилие тяжести кабеля не соответствует допустимым механическим напряжениям, установленным для токожил определенного кабеля.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.
