Тонкости монтажа труб для теплого пола

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет 20-30 см. Специальные скобы являются местами креплений трубы к стене.

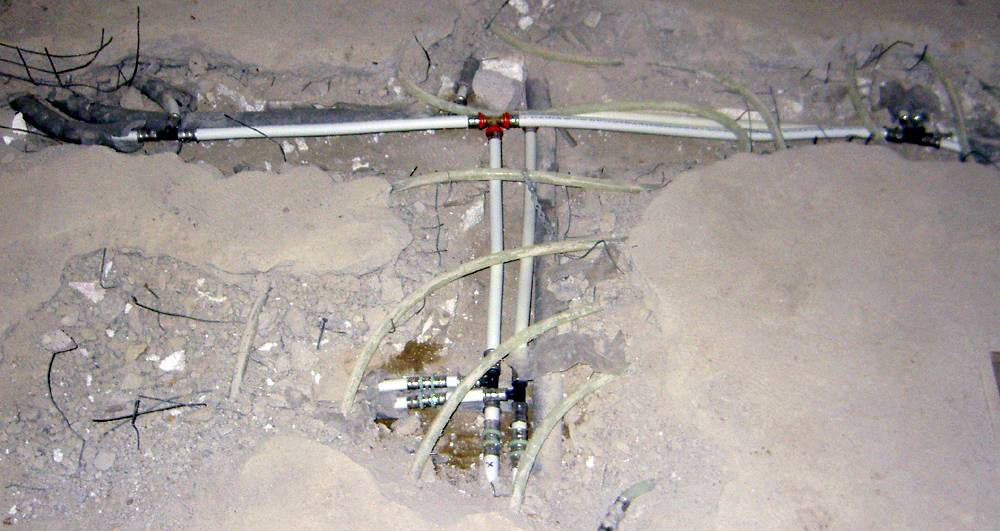

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

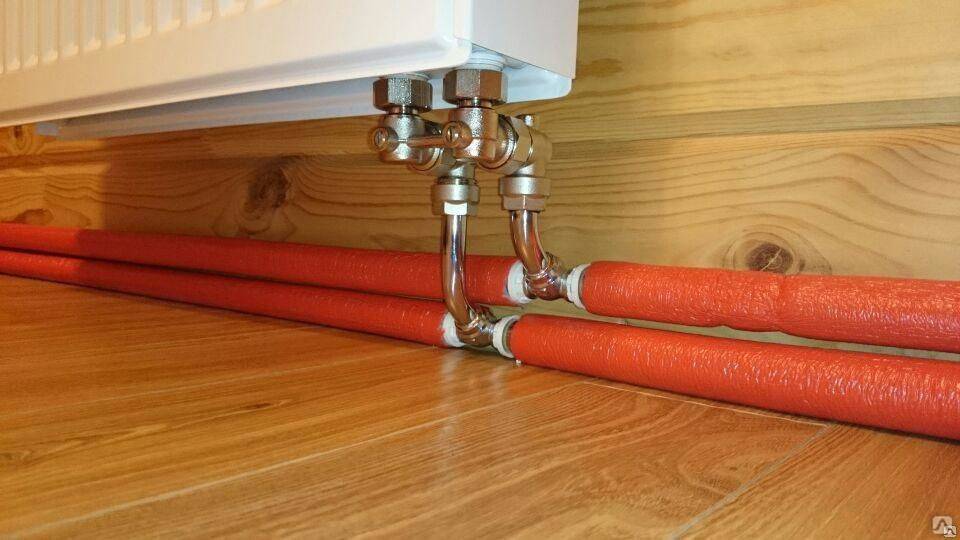

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью 800Вт, который настроен на температуру нагрева в 270 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более 5-10 минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

3 Виды систем по количеству трубопроводов выбираем одну из двух схем

Отопительные магистрали из полипропиленовых труб в доме могут быть однотрубными и двухтрубными. В первом случае все приборы отопления в частном доме поочередно подводятся к главной трубе. Минус схемы – плохой нагрев батарей, стоящих в самом конце такой отопительной цепочки. Объясняется это тем, что горячая вода охлаждается во время движения по магистрали.

Однотрубные системы монтируют в небольших по площади жилищах. Причем первыми к стояку всегда подключают жилые комнаты. А затем уже и все помещения технического назначения.

Для большого частного дома больше подходит двухтрубная система. В ней обратная и подающая магистрали прокладываются параллельно. За счет этого все отопительные батареи получают теплоноситель с одинаковой температурой. Естественно, при ремонте можно отсоединить от системы лишь один стояк. Остальная же ее часть будет работать в прежнем режиме.

Двухтрубная система трубопровода

При установке двухтрубных магистралей своими руками желательно проектировать нижнее одностороннее подключение элементов системы. Сделать это несложно при помощи особой арматуры со специальным температурным регулятором. Он даст вам возможность устанавливать комфортный микроклимат во всех комнатах.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Остальные покупки

Прежде, чем приступать вопросу о том, как уложить теплый пол под плитку, вы должны закупить:

1. Инструменты. Для монтажа тёплого пола вам понадобиться рулетка, строительный нож, крестики и распорки для укладки плитки, болгарка, зубчатый шпатель, киянка и многое другое, поэтому внимательно продумайте список покупок перед походом в магазин;
2. Пенофол – это теплоизолирующий материал, изготовленный из вспененного полиэтилена и фольги. Его стелют на бетонное основание под нагревательный элемент, чтобы минимизировать затрачиваемое тепло, а соответственно, энергию;
3. Плитку для пола;
4. Плиточный клей и затирку.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код	Обозначение
PN10	Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.
PN16	Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.
PN20	Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.
PN25	Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Расчет и проектирование системы

Как можно сделать водяной теплый пол своими руками? Начать следует с расчета и проектирования системы. Это важнейший этап работ, от которого зависят особенности монтажа отопления, эффективность обогрева и долговечность всей конструкции.

При проектировании учитывают такие факторы:

• объем, который необходимо обогреть (площадь, высота, форма помещения);
• особенности температурного режима;
• материалы, которые планируется использовать в работе.

При разработке схемы учитывают все нюансы, включая места расположения коллекторов, компенсационных швов

Важно, чтобы не пересекались деформационное пространство и элементы трубопровода

Желательно также заранее знать, где и как будут расположены предметы меблировки и/или сантехнические приборы. Если над трубами планируется мебель, то она должна быть из материалов, которые хорошо переносят высокие температуры. Дерево лучше не использовать, т.к. оно рассыхается.

Обязательно следует рассчитать теплопотери. Как это сделать, рассказано в видеоуроке:

https://youtube.com/watch?v=-JSEBUJGkZs

Для каждого помещения дома нужен отдельный контур. Если отапливаются нежилые помещения (например, лоджия или веранда), то контур не должен совмещаться с прилегающими жилыми комнатами. В противном случае тепло будет уходить для обогрева нежилой зоны, а жилые комнаты будут холодными.

Чтобы не ошибиться при проектировании, следует учитывать некоторые нюансы. Об этом рассказывает специалист:

Выбираем трубы

Озаботившись выбором труб для системы отопления в частном доме, подавляющее большинство владельцев останавливают свой выбор на полипропиленовых изделиях. Объяснить это можно солидным перечнем их неоспоримых преимуществ перед трубопроводами из других материалов:

• полипропилен не подвержен коррозии, что в разы повышает срок эксплуатации отопительной сети;
• монтаж производится легко и просто. Достаточно лишь овладеть весьма нехитрыми навыками владения специальным сварочным аппаратом;
• на внутренней поверхности трубопровода не скапливаются отложения;
• трубы из пропилена прочны и в то же время имеют достаточный запас гибкости;
• даже при промерзании системы отопления, трубы из полипропилена не пострадают;
• строительство отопительной системы на базе труб из полипропилена обходится гораздо дешевле, чем с применением иных материалов.

Для систем горячего водоснабжения и отопления наилучшим образом подойдут трубы с маркировкой PN 20 и PN 25. Такие трубопроводы предназначены для работы с теплоносителем, имеющим температуру до 100 градусов Цельсия и рабочее давление 20 и 25 атмосфер соответственно.

Некоторые ошибочно полагают, что использование труб и вентилей большего диаметра позволят повысить эффективность работы системы отопления. Это отнюдь не так, а такой подход лишь сделает конструкцию теплосистемы более громоздкой и дорогостоящей.

Требования к материалу

Система напольного жидкостного обогрева предполагает наличие нагревательного оборудования. Это может быть котёл или печь с теплообменником. Вода в нём разогревается до 80-90 0С. В магистраль теплоноситель поступает температурой 65 0С.

Чтобы разрешить вопрос, какую трубу лучше выбрать для системы отопления, необходимо, обратить внимание на устойчивость материала к высоким температурам. При аварийных ситуациях температура теплоносителя может достигать 70-80 0С. Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом

Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами

Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом. Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами.

Для эффективного обогрева водяной контур укладывают под бетонную стяжку. Она долго остывает, сохраняя тепло облицовочного покрытия пола. Изделия должны выдерживать нагрузку не только теплоносителя, но и быть устойчивыми к механическому воздействию глубокой стяжки.

Если проект тёплого пола требует укладку контура сухим способом, но прочность изделий может быть снижена. Какие ещё требования предъявляют к трубам тёплого пола?

1. Высокая теплопроводность материала, из которого выполнены изделия для тёплого пола.
2. Инертность к химическим веществам строительного раствора для стяжки.
3. Низкая сопротивляемость по отношению к теплоносителю. Все поверхности трубы для тёплого пола должны быть гладкими; шероховатость увеличивает гидравлическое сопротивление магистрали; увеличивается нагрузка на котёл или печь.
4. Устойчивость к коррозии и к воздействию биологических микроорганизмов.
5. Простота монтажа системы обогрева.

Обращают внимание не только на качество, но и на стоимость изделий. Медь стоит дороже, но водяной контур прослужит долго. Своими руками магистраль уложить сложно

Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

Своими руками магистраль уложить сложно. Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

Особенности

Приступая к выбору труб для теплого пола, в первую очередь нужно определить эксплуатационные особенности системы. Как правило, работа теплого пола возможна при следующих условиях: давление воды в трубах должно равняться 6 атмосфер, температура нагрева воды – до 55 градусов. Большая часть подобных систем закрепляется на полу при помощи бетонной стяжки, благодаря чему нагрузка на пол может достигать 150 килограмм на квадратный метр поверхности.

Поскольку условия для труб достаточно суровые, необходимо выбирать их из таких материалов, которые будут не только хорошо переносить нагрузки и агрессивную бетонную среду вокруг, но и не бояться коррозии. Поскольку постоянное соприкосновение с водой различных температур может испортить материал, что повлечет за собой печальные последствия в виде выхода из строя оборудования и затопления пространства под полом.

Поскольку такие трубы должны с легкостью выдерживать температурные скачки, не стоит использовать варианты, которые изначально предполагаются для систем холодного и горячего водоснабжения, так как они меньше подвергаются температурным скачкам при использовании по прямому назначению.

При выборе необходимо обратить внимание на диаметр контура монтируемой трубы. Так, самый распространенный вариант имеет диаметр 16-18 мм. Именно он является не только наиболее распространенным, но и самым удобным в укладке и надежным в использовании

Кроме того, именно такого объема достаточно для того, чтобы прогреть пол и чтобы высота покрытия не стала значительно выше его начального положения

Именно он является не только наиболее распространенным, но и самым удобным в укладке и надежным в использовании. Кроме того, именно такого объема достаточно для того, чтобы прогреть пол и чтобы высота покрытия не стала значительно выше его начального положения.

Длина трубы диаметром в 16 мм значительно короче труб с большим диаметром. Так, чаще всего изделие с диаметром 16-18 мм имеет длину, равную 60 метрам, а вот при диаметре 25 мм максимальная длина увеличивается вдвое и равняется 120 метрам. Если длина будет больше, это может повлечь за собой быстрый выход из строя и снижение коэффициента полезного действия.

Срок службы и качество работы также напрямую зависит от материала, из которого изготавливаются трубы.

Наиболее популярными считаются следующие из них:

• Полипропилен. Данный материал отличается высокой теплопроводимостью, долгим сроком службы и доступной стоимостью. Минусом данного материала является его статичность, поэтому при установке необходимо использовать различные переходники, чтобы организовать гибкую отопительную систему по всему периметру пола.
• Нержавеющая сталь. Данный материал достаточно пластичен для организации проводки по всему периметру помещения, кроме того, он обладает повышенной прочностью.

• Сшитый полиэтилен. Получается в процессе обработки полиэтилена специальными пероксидами, которые закрепляются при воздействии рентгеновского излучения. Результатом сложных манипуляций становятся так называемые PEX-трубы. Они достаточно прочные и долговечные, кроме того, обладают отличной устойчивостью к скачкам температуры.
• Медь. Медные трубы обладают высоким уровнем теплопроводности и имеют один из самых долгих сроков службы. При правильной установке и использовании он может составлять порядка 50 лет.
• Металлопластик. Один из наиболее популярных вариантов, поскольку данный материал благодаря алюминиевой прослойке достаточно теплопроводен, имеет значительный срок службы, а также приемлемую стоимость.

Кроме всех вышеуказанных аспектов, для долгого срока службы и качественного отопления необходимо правильно установить и запустить систему теплого пола.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

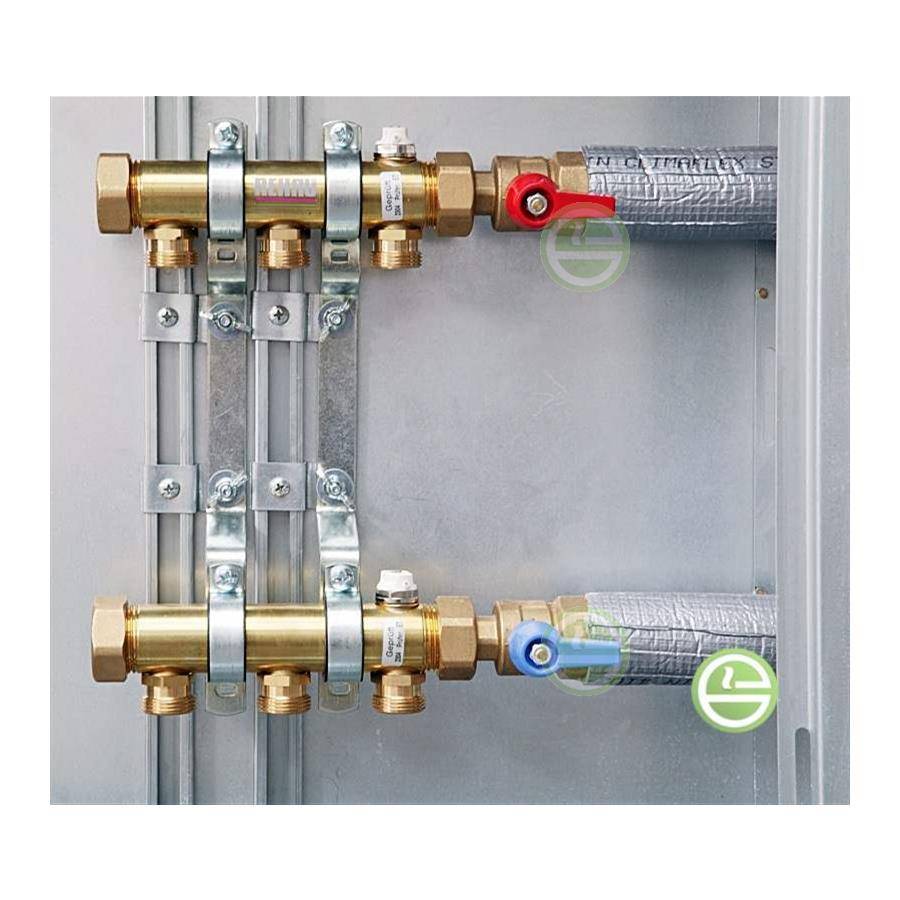

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

Тип схемы	Характеристика
Улитка	В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж.
Змейка	В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится.
Комбинированный тип	В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом.

Чем гнуть металлопластиковые трубы?

Лучше всего делать повороты и изгибы при помощи специального трубогиба.

Это ручной лёгкий инструмент, который позволяет очень быстро и точно выполнять любые формы и конфигурации.

Зачастую трубогиба у обывателей нет. И если бюджет ограничен, а качество изгиба не слишком волнует, то можно обойтись ручным методом, с пружиной – кондуктором. Это недорогое приспособление (около 150 – 300 рублей), которое поможет избежать брака.

Дело в том, что если гнуть трубы просто вручную, то, не имея достаточного опыта, легко можно превысить допустимый радиус, сплющить и сломать трубку. Кондуктор поможет сделать изгиб от трёх радиусов трубы. Он может быть внутренним (работать удобнее, но с небольшими отрезками трубы) и наружным, который легче передвигать по длинному участку.
