Самовсасывающий насос для воды: разновидности, преимущества, установка и подключение

Насос с эжектором может поднять воду с глубины до 40-ка метров

Тут вступает в силу закон Бернулли. При похождении воды через сужающийся патрубок создается некий эффект турбины – вода получает дополнительное ускорение, из-за чего в эжекторе создается область низкого давления. Так как наш мир пустоты не терпит, эти области тут же заполняются водой, поступающей через основное сопло из скважины. В результате давление скважины увеличивается, разница его перепада с областью, создаваемой на колесе насоса также растет, что заставляет воду быстро подниматься вверх.

Не нужно быть физиком, чтобы понять, что эффективность такого оборудования будет страдать, из-за того, что часть воды ему приходится возвращать обратно в скважину. Если говорить в цифрах, то оно могло бы работать на 30-35% эффективнее без эжектора, но всегда приходится с чем-то мириться, законы физики еще никому не удалось победить.

Рейтинг лучших вихревых насосов

Mr.Pump ВИХРЕВИК 28/25Ч 2001R

Отличный насос, который обладает надежной системой защиты и подойдет для бытовой сферы, где максимальная глубина составляет 8 метров. Отличается небольшим энергопотреблением и способен генерировать напор до 25 метров. Крыльчатка изготовлена из латуни.

Mr.Pump ВИХРЕВИК 28/25Ч 2001R

Достоинства:

• Долговечность;
• Компактность;
• Высокая сила давления;
• Низкие издержки;
• Небольшая цена;
• Быстрый ремонт при поломке.

Недостатки:

Sturm WP9705A

Отличный насос, который предназначен для перекачки жидкости температурой до 40 градусов с минимальным содержанием примесей. Его можно использовать для поливных работ, очистки различных тар, а также в технологических процессах. Для работы потребуется подключение к 220 В. Изготовлен в соответствии с требованиями ГОСТ.

Конструкция не отличается чем-то особенным. Все те же механизмы и простое обслуживание системы в случае поломки. Подойдет для перекачки воды в различных сферах: от ЖКХ до сельского хозяйства. Поток создается равномерный, не пульсирует, что позволяет сохранить жидкость в нормальном состоянии.

Средняя стоимость – 4 300 рублей.

Sturm WP9705A

Достоинства:

• Небольшие размеры;
• Простой монтаж;
• Создает высокое давление;
• Легкое обслуживание и ремонт.

Недостатки:

UNIPUMP QB 80

Отличный вариант, который отличается высоким сроком эксплуатации и обеспечивает надежно герметичное соединение. Изготавливает из качественных материалов, которые легко заменяются в случае поломки и не требуют тщательного ухода. Мощность составляет – 750 Вт, при этом производительность – 45 литров в минуту.

Средняя цена – 4 700 рублей.

UNIPUMP QB 80

Достоинства:

• Качественная сборка;
• Надежность;
• Устойчив на любой поверхности;
• Длительный период службы.

Недостатки:

PEDROLLO PQ 70

Этот вариант подойдет для обеспечения частного водоснабжения в загородных домах. Максимальная высота подъема составляет 65 метров, при мощности в 600 Вт, что является отличным результатом. Устройство без проблем работает с температурами до 90 градусов. Производительность – 90 литров в минуту. Чугунный корпус показывает высокую устойчивость к агрессивному воздействию коррозии.

Средняя цена – 14 000 рублей.

PEDROLLO PQ 70

Достоинства:

• Высота подъема;
• Мощность;
• Эффективность;
• Долговечность;
• Удобная конструкция.

Недостатки:

Эжектор – прибор для глубоких источников

Для выкачивания воды из скважин глубиной более 8 м подходят только мощные погружные агрегаты. Их недостатки – высокая цена, сложность обслуживания и ремонта, большое потребление электроэнергии. Дешевле и проще поставить поверхностный насос с эжектором (эжекторный, эжекционный).

Эжектор – устройство, передающее кинетическую энергию движущейся с большой скоростью струи жидкости перекачиваемой среде. Существует два типа этих приспособлений:

• Погружной (выносной, внешний). Его устанавливают на дне колодца или скважины на всасывающей линии над обратным клапаном. Глубина всасывания – до 30 м.
• Встроенный (внутренний). Устройство находится внутри помпы. Глубина всасывания увеличивается незначительно – до 9 м.

Для использования на садовом участке можно сделать эжектор своими руками.

Строение насосной станции

Если вам нужен насос только для полива, то для введения его в эксплуатацию вам нужен будет он сам, вводная и выходная магистрали, обратный клапан и система контролирующая расход воды — краны, дождеватели. Если система предназначена для организации водоснабжения коттеджа, то составных частей будет больше. В этой главе мы назовем основные из них и опишем их назначение. Комплект такого оборудования называется насосной станцией.

Насосная станция до установки

Таблица 1. Составные части насосной станции

Деталь, фото
Описание
Гидроаккумулятор
В системе обязательно должен быть установлен гидроаккумулятор, назначение которого — контролировать плавные изменения давления. Внутри такого бака установлена разделительная мембрана, с одной стороны от корой находится сжатый воздух, а с другой вода, подаваемая от насоса. Мембрана эластичная, поэтому помогает воздуху давить на воду. При запуске насоса он создает внутри бака его рабочее давление, которое обычно составляет 2-5 Бар. При его достижении агрегат отключается. Если открыть кран для водоразбора, мембрана начнет толкать воду в трубы. При расходе воды, давление в баке будет падать, пока не достигнет нижней отметки. В этот момент автоматика запускает насос снова. Если бы бака не было в цепочке, то насос бы постоянно включался и выключался, так как максимальное давление в трубах достигается быстро даже при открытых кранах. Это привело бы к ускоренному выходу электромотора из строя

Выходная труба насоса
Обычно это гибкая подводка, которая соединяет сам насос с гидроаккумулятором. Ее аналог можно увидеть на любом кухонном смесители. Изделие усилено оплеткой из стальной проволоки. Подсоединяется оно к оборудованию за счет резьбовых соединений

Важно! Диаметр этой трубки не должен быть меньше диаметра выходного патрубка насоса и входного у мембранного бака. Сам бак соединяется с системой водопровода напрямую, сразу к трубам, либо же той же гибкой подводкой

Пример жесткой всасывающей магистрали
Подающая магистраль опускается прямиком в скважину

Выполнена она может быть из гибкого шланга или из труб, металлических или полимерных. На конце магистрали устанавливается фильтрующий элемент и обратный клапан, которые не дает воде из системы стекать обратно в колодец. Длина труб рассчитывается таким образом, чтобы они не доставали до дна скважины, но при этом были погружены в воду на несколько метров. Если не выполнить первое условие, в систему будет попадать много песка и прочих включений. Второе – при длительной расходе воды, ее уровень в колодце может упасть, и в насос пройдет воздух. Работа в «сухом» режиме чревата поломками

Обратный клапан с фильтром
Перед вами обратный клапан. В принципе, мы уже описали его назначение, повторяться не станем.

Фильтры и арматура
Фильтры и различная арматура могут не являться частью насосной станции, но в общей системе подачи воды, они важны. Сюда можно причислить различные системы очистки, запорные краны, манометры для контроля давления в системе.
Поплавковый выключатель
Чтобы перестраховать себя, точнее насос, от работы без воды, в колодец погружается автоматический поплавковый выключатель, который будет останавливать работу насоса в случае падения воды ниже критического уровня. Некоторые станции имеют встроенный датчик сухого хода – им дополнительные приспособления для отключения устанавливать не требуется.

Насос работает от электричества, поэтому под него в кессон нужно вывести отдельный провод и установить розетку. Расположить ее нужно в недоступном для воды месте.

Область применения самовсасывающих насосов и их виды

Если оценивать весь спектр применения самовсасывающих насосов для грязной воды, то перечень выглядит следующим образом:

1. Выкачка сточной воды с последующим отводом за пределы участка.
2. Осушение котлована, колодца, подвала после сезонных паводков.
3. Организация полива и орошения приусадебного участка, зон озеленения.
4. Забор воды для полива из близлежащих водоемов, резервуаров, ручьев.
5. Ликвидация последствий затопления помещений.

При этом чаще всего используют центробежные грязевые насосы, которые неприхотливы и устойчивы к воздействию примесей, содержащихся в перекачиваемой жидкости. По принципу работы все модели делятся на поверхностные и погружные. Каждый вид имеет свои преимущества, которые определяют сферу применения.

Область применения

С учетом современного технологического прогресса вакуумные установки значительно усовершенствовались, нашли широкое применение в разных областях промышленности и в устройствах бытовых приборов. За счет специального винта небольшие габариты устройства позволяют быстро создавать высокую степень разрежения среды.

Вакуумные водяные насосы считаются экономными, имеют различные сферы применения:

• при изготовлении металлических изделий с плотной структурой без пор;
• в производстве текстиля, для быстрой сушки без превышения температурного режима;
• при расфасовке молочных продуктов, упаковывания мяса и рыбы;
• в оборудовании со специальными требованиями к сухой среде;
• для полноценной работы вакуумных присосок;
• в научных лабораториях различного направления;
• в фармацевтической области, медицине.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

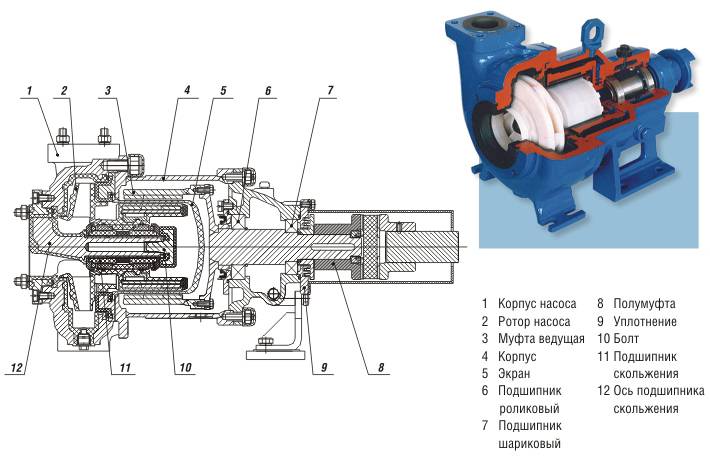

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

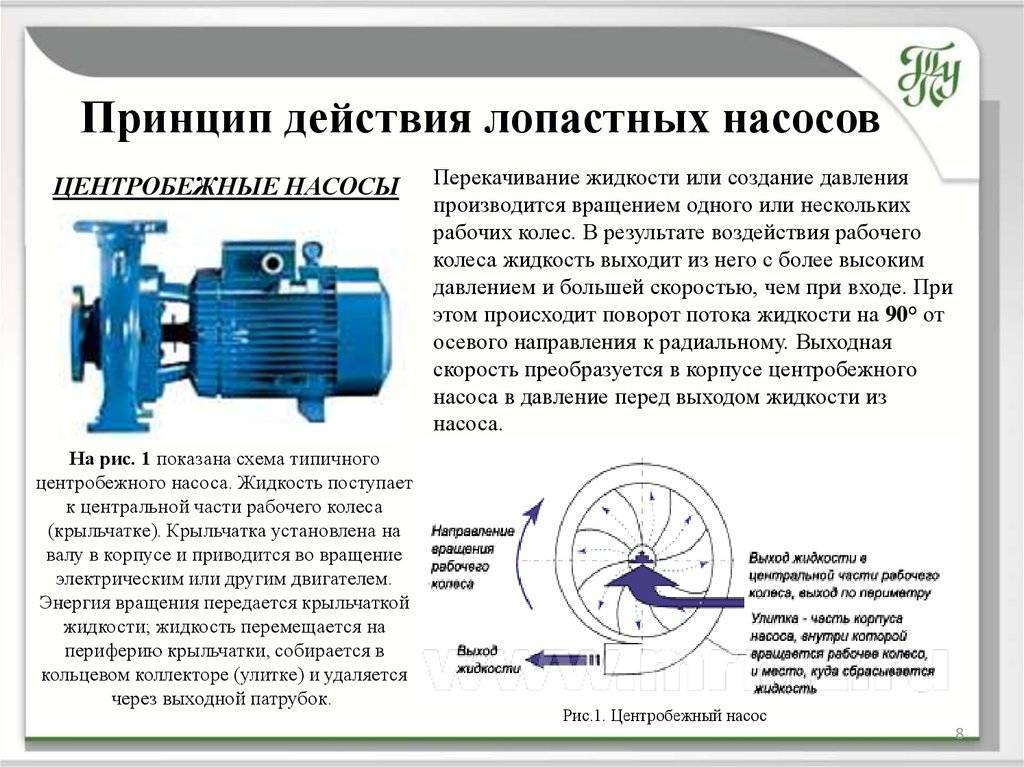

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Особенности поверхностных насосов

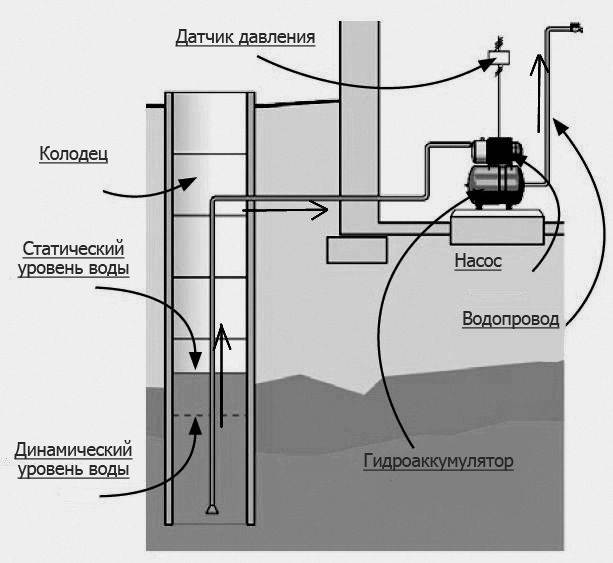

Колодец на участке – это самый простой способ не платить за воду, которая находится в «доступном виде под ногами». Но можно и воспользоваться поверхностным насосом. Этот агрегат относится к самовсасывающему оборудованию.

• Может поднимать воду на высоту до 10 метров, если нет колебаний атмосферного давления.
• В идеале же устройство справляется с высотой до 8 метров. Но качество такой воды оставляет желать лучшего результата.
• Поэтому насос оснащают дополнительными элементами, которые помогают поднимать воду с глубины 40 метров.

При этом агрегат работает не на всю мощность, выполняя подъем жидкости 1-4 куба в час. Но этого вполне достаточно для большой семьи. Также насосы отличаются и по давлению.

Какие встречаются виды ручных гидронасосов

Существует несколько конструктивных разновидностей оборудования. Самый простой из всех конструкций — это гидравлический ручной насос, который приводится в действие усилиями руки.

С их особенностями, достоинствами и недостатками, мы познакомим вас далее:

Конструкции ручных насосов	Особенности, характеристики
Насос мембранного типа	Главным рабочим органом такого насоса, является диафрагма (мембрана), отчего, он и получил своё название. Она подвижна, и приводится в действие благодаря гидравлическому приводу. Хотя, существуют и пневматические, и электромеханические варианты. Диафрагменный насос способен перекачивать не только чистую воду, но и жидкости с высоким содержанием абразивных веществ, поэтому вполне могут использоваться, например, для дренажа, или откачки канализационных стоков. Диафрагменные насосы по классификации относятся к механизмам объёмного действия. То есть, они имеют камеру, которая принудительно изменяет свой объём, всасывая и выталкивая жидкость. В данном случае, этому способствует мембрана: она совершает колебательные движения вдоль вала, изгибаясь то в сторону всасывающего патрубка, то в сторону выходного отверстия. Таким образом, цикл работы механизма представлен последовательными стадиями: всасыванием, нагнетанием, вытеснением. Устройство гидравлического ручного насоса имеет одну отличительную особенность. К диафрагме закреплён шток, который, под воздействием механического усилия и производит возвратно-поступательные движения. Такой насос подходит для водозаборов не глубже 7 метров.
Поршневые насосы с ручным приводом	Работа поршневых насосов тоже основана на возвратно-поступательных движениях рабочего органа, только в данном случае, это не диафрагма, а поршень. Он приводится в движение за счёт механического усилия, и вытесняет воду из нагнетательной камеры к отводящему патрубку. Неравномерность подачи, вызванную циклическим всасыванием и нагнетанием жидкости, устраняют путём создания в корпусе насоса нескольких рабочих камер. Устройство ручного гидравлического насоса поршневого типа, имеющего многокамерную конструкцию, позволяет осуществлять нагнетание в каждой камере последовательно, благодаря чему увеличивается и суммарная подача. Специалисты утверждают, что отдавать предпочтение следует тем насосам, которые имеют нечётное количество камер, например — трёхпоршневым. Для механизма с одним поршнем, лучшим выходом из ситуации, будет установка на выходе гидроаккумулятора.
Насос ручной штанговый	Принцип действия штангового насоса аналогичен предыдущему варианту. Разница лишь в том, что цилиндр поршня имеет значительную длину, и больше похож на штангу. Принцип его работы заключается в создании в рабочей камере вакуума, который и поднимает воду на поверхность.
Крыльчатый гидравлический насос для воды	Такая конструкция насоса изначально ориентирована на работу с ручным приводом, и предназначена для перекачки воды при небольшом напоре. По сути, устройство ручного насоса крыльчатого, является аналогом поршневого механизма, только вместо цилиндра здесь рабочим органом является крыло. Его движение происходит за счёт механического усилия, оказываемого на ручку, выведенную наружу.

В случае приобретения насоса гидравлического с ручным приводом следует учесть некоторые показатели:

• Внешние размеры и вес.
• Уровень вязкости в рабочей жидкости.
• Усилия на ручку.
• Давление ступеней (первой и второй).
• Объем бака.
• Стоимость товара.

Инструмент выбирается в зависимости от питания всей системы и оборудования в целом, к которому подключается гидравлический насос с ручным приводом.

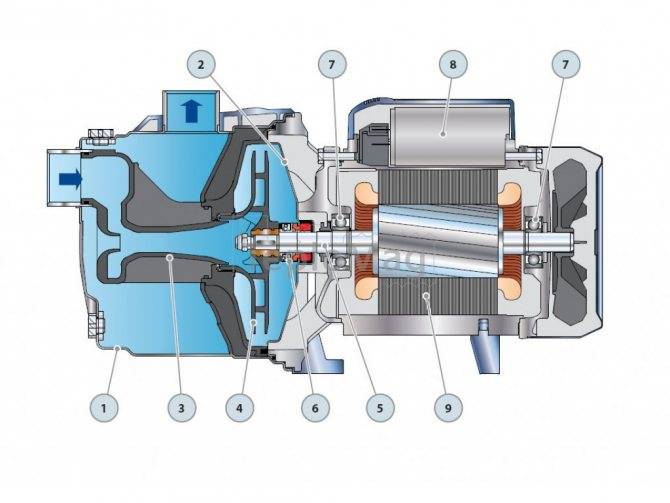

Принцип работы бытового самовсасывающего насоса

Самовсасывающий агрегат состоит из следующих узлов:

• Корпуса, в котором монтируют нагнетательный механизм.
• Двигателя, соединяемого с корпусом посредством фланцевой муфты.
• Нагнетательного механизма вихревого или центробежного типа, работающего за счет крутящего момента вала двигателя.

Кроме того, в конструкцию насоса следует включить всасывающий и напорный шланги, соединительную арматуру для фиксации этих трубопроводов на штуцерах корпуса и эжектор.

Взаимодействие всех вышеописанных узлов осуществляется следующим образом:

Принцип самовсасывания центробежного насоса

• Двигатель генерирует крутящий момент на валу.
• Вал входит в корпус сквозь особое отверстие, защищенное от протечек уплотнителем.
• На торце вала крепят нагнетательный механизм – крыльчатку или импеллер. Вращение нагнетательного механизма генерирует всасывающее и вытесняющее усилие, за счет создания областей разрежения и повышенного давления внутри похожего на улитку корпуса. Причем, у корпуса есть два отверстия:  впускное – оно располагается напротив зоны разрежения, и выпускное – оно расположено в области высокого давления.
• Эжектор располагается либо у корпуса, либо под водой – на торце всасывающего шланга. Его задача – повышение всасывающего усилия.

И далее мы изучим причины падения и возрастания КПД, используя для этих целей обзор разновидностей самовсасывающих насосов.

Особенности самовсасывающих агрегатов

Главная особенность самовсасывающей помпы или насосной станции — способность самостоятельно отводить воздух из трубопровода и всасывать воду. Если использовать нормальновсасывающий агрегат, то при появлении воздуха в системе ее приходится снова заполнять жидкостью.

По принципу действия различают следующие виды самовсасывающих насосов для воды:

• центробежные;
• объемные;
• вихревые;
• эжекторные.

По способу расположения относительно уровня перекачиваемой жидкости различают помпы самовсасывающие:

• поверхностные;
• погружные, их ремонт и эксплуатация сложнее.

По мощности насосы делятся на бытовые и промышленные. Первый тип помп использовать на производстве запрещено.

Области применения самовсасывающих приборов — водопровод, отопление и канализация частных домов, откачка воды, пожаротушение, понижение уровня грунтовых вод перед заливкой фундамента.

Объемные самовсасывающие насосы для воды

Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.

В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:

• Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
• Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
• Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
• Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.

Разновидности водяных насосов по принципу действия

Лопастные агрегаты воздействуют на перекачивающуюся жидкость посредством специального колеса. На нем располагаются лопасти, которые направлены в противоположную сторону относительно движения воды. В результате перенесения вращательного момента на вал колеса с вала двигателя между лопастями возникает центробежная сила. Жидкость из функциональной камеры начинает вытесняться, попадая в напорную трубу под высоким давлением.

Лопастной насос может быть представлен одно- или многоступенчатым агрегатом. Первый вариант оснащен одним колесом вращения, а второй – несколькими.

В зависимости от конфигурации рабочего колеса лопастные агрегаты могут быть центробежными, вихревыми или самовсасывающими.

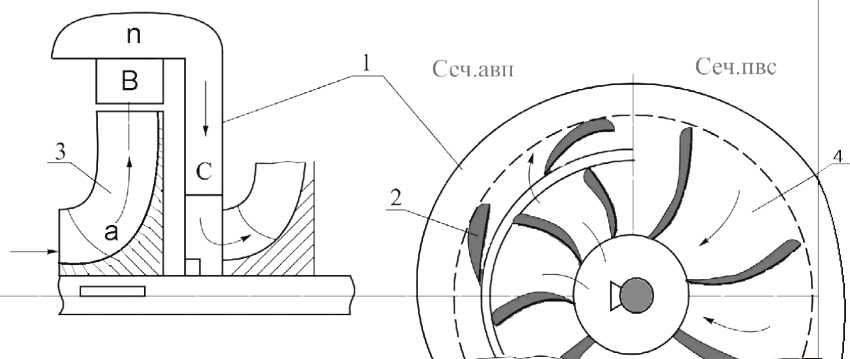

Устройство лопастного насоса: 1 — направляющий аппарат; 2 — лопатки; 3- рабочее колесо; 4- межлопаточные каналы.

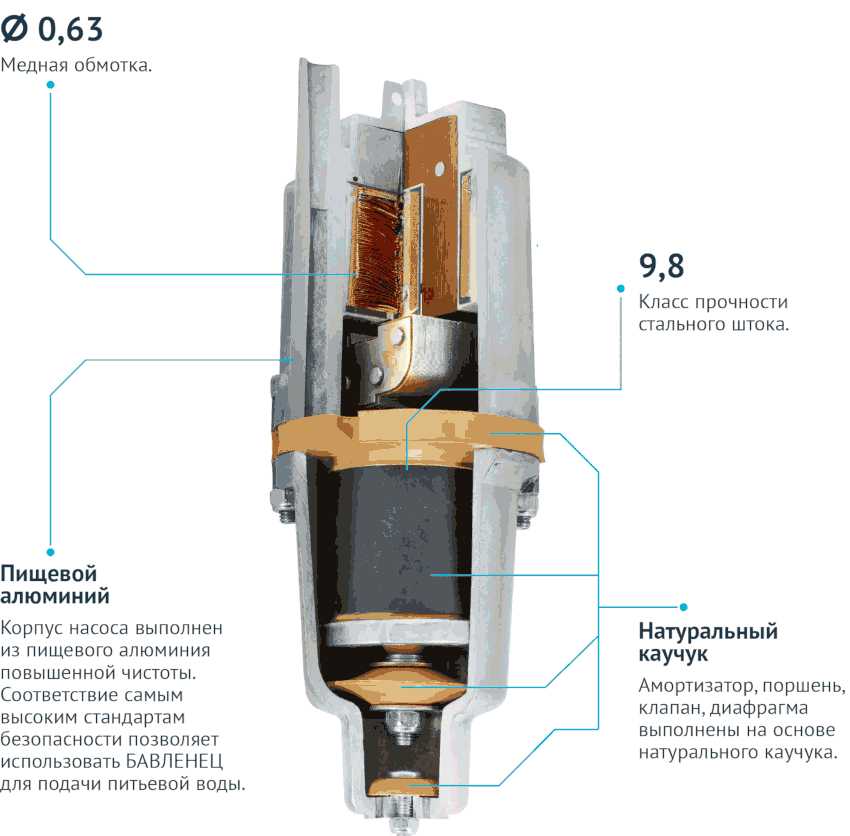

Вибрационный насос для перекачки воды из емкости любого размера и типа оборудован функциональным резервуаром, разделенным посредством пластинчатой мембраны. С одной ее стороны находится полость, заполненная жидкостью, а с другой – вибратор, который приводит тонкую мембрану в движение. Мембрана поочередно изгибается в разные стороны, изменяя функциональный объем полости и внутреннее давление в ней.

При снижении давления происходит разряжение, способствующее открыванию впускного клапана. В это время вода из всасывающего патрубка свободно перемещается в полость агрегата. При смене положения изгиба мембраны на противоположное давление возрастает, интенсивно выталкивая воду через клапан наружу.

Обратите внимание! Вибрационные насосы, в сравнении с лопастными вариантами, способны поднять жидкость на большую высоту. По уровню эффективности вибрационные насосы уступают лопастным агрегатам

Они быстрее выходят из строя. К тому же характеризуются высокой степенью вибрации. Однако имеют более низкую стоимость, а также для ремонта агрегата не потребуется больших затрат

По уровню эффективности вибрационные насосы уступают лопастным агрегатам. Они быстрее выходят из строя. К тому же характеризуются высокой степенью вибрации. Однако имеют более низкую стоимость, а также для ремонта агрегата не потребуется больших затрат.

Вибрационные погружные насосы способны поднимать воду на большую высоту.

Вихревые и центробежные — сравнение и область применения

Сначала общие черты:

• максимальная глубина всасывания — 8-9 метров;
• способ установки — поверхностный;
• на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).

Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.

Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.

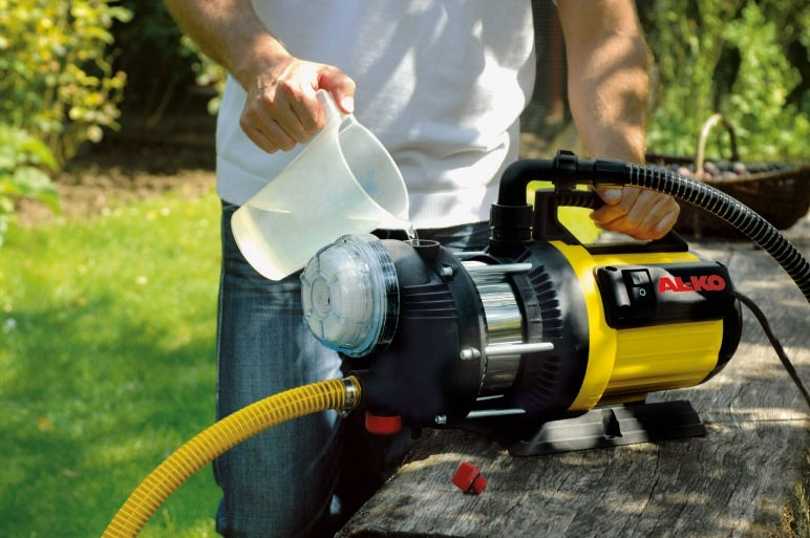

Поверхностные центробежные насосы необходимо заполнять водой перед пуском

Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Плюсы ручных моделей

Ручной прибор имеет немало преимуществ. Например, если вы используете свой дачный дом только летом, то нет смысла устанавливать дорогую систему подачи воды. Ведь от редкого применения она вполне может сломаться. Ручной же агрегат прекрасно будет служить вам в теплое время года, подавая воду без перебоев.

Безусловно, самый главный плюс такого устройства – его независимость от работы электричества. Например, на вашем участке еще нет света, а вода нужна позарез. Ведь даже во время стройки потребность в ней весьма велика – замешивание раствора или разведение клея происходит на воде.

Главный плюс – полная автономность

Из этого плюса вытекает еще один – экономия электричества. Например, чтобы полить участок, вполне можно воспользоваться ручным прибором. Если вы живете в доме постоянно, то увидите, какая экономия электричества будет при использовании ручного агрегата.

Ручная вариация насоса удобна прежде всего тем, что таким прибором легко пользоваться. Кроме того, ремонт его будет прост и дешев – все запасные части продаются буквально в любом строительном магазине за разумные деньги.

Строение насосной станции

Если вам нужен насос только для полива, то для введения его в эксплуатацию вам нужен будет он сам, вводная и выходная магистрали, обратный клапан и система контролирующая расход воды — краны, дождеватели. Если система предназначена для организации водоснабжения коттеджа, то составных частей будет больше. В этой главе мы назовем основные из них и опишем их назначение. Комплект такого оборудования называется насосной станцией.

Насосная станция до установки

Таблица 1. Составные части насосной станции

Деталь, фотоОписание

Гидроаккумулятор

В системе обязательно должен быть установлен гидроаккумулятор, назначение которого — контролировать плавные изменения давления. Внутри такого бака установлена разделительная мембрана, с одной стороны от корой находится сжатый воздух, а с другой вода, подаваемая от насоса. Мембрана эластичная, поэтому помогает воздуху давить на воду. При запуске насоса он создает внутри бака его рабочее давление, которое обычно составляет 2-5 Бар. При его достижении агрегат отключается. Если открыть кран для водоразбора, мембрана начнет толкать воду в трубы. При расходе воды, давление в баке будет падать, пока не достигнет нижней отметки. В этот момент автоматика запускает насос снова. Если бы бака не было в цепочке, то насос бы постоянно включался и выключался, так как максимальное давление в трубах достигается быстро даже при открытых кранах. Это привело бы к ускоренному выходу электромотора из строя

Выходная труба насоса

Обычно это гибкая подводка, которая соединяет сам насос с гидроаккумулятором. Ее аналог можно увидеть на любом кухонном смесители. Изделие усилено оплеткой из стальной проволоки

Подсоединяется оно к оборудованию за счет резьбовых соединений

Важно! Диаметр этой трубки не должен быть меньше диаметра выходного патрубка насоса и входного у мембранного бака. Сам бак соединяется с системой водопровода напрямую, сразу к трубам, либо же той же гибкой подводкой

Пример жесткой всасывающей магистрали

Подающая магистраль опускается прямиком в скважину. Выполнена она может быть из гибкого шланга или из труб, металлических или полимерных

На конце магистрали устанавливается фильтрующий элемент и обратный клапан, которые не дает воде из системы стекать обратно в колодец. Длина труб рассчитывается таким образом, чтобы они не доставали до дна скважины, но при этом были погружены в воду на несколько метров. Если не выполнить первое условие, в систему будет попадать много песка и прочих включений. Второе – при длительной расходе воды, ее уровень в колодце может упасть, и в насос пройдет воздух. Работа в «сухом» режиме чревата поломками

Обратный клапан с фильтром

Перед вами обратный клапан. В принципе, мы уже описали его назначение, повторяться не станем.

Фильтры и арматура

Фильтры и различная арматура могут не являться частью насосной станции, но в общей системе подачи воды, они важны. Сюда можно причислить различные системы очистки, запорные краны, манометры для контроля давления в системе.

Поплавковый выключатель

Чтобы перестраховать себя, точнее насос, от работы без воды, в колодец погружается автоматический поплавковый выключатель, который будет останавливать работу насоса в случае падения воды ниже критического уровня. Некоторые станции имеют встроенный датчик сухого хода – им дополнительные приспособления для отключения устанавливать не требуется.

Насос работает от электричества, поэтому под него в кессон нужно вывести отдельный провод и установить розетку. Расположить ее нужно в недоступном для воды месте.
