Фундамент из блоков ФБС своими руками

Как сделать фундамент из блоков ФБС

А также, когда планируется построить щитовой дом.

Столбчатый фундамент хорошо подойдет и для деревянных домов.

К ленточному фундаменту прибегают, в основном, возводя легкие, малоэтажные здания, также данное решение идеально для строительства дачного домика из дерева. Не стоит использовать ФБС-блоки как материал для ленточного фундамента в том случае, если на него будут большие нагрузки.

Перед возведением ленточного фундамента в обязательном порядке следует сделать фильтрующую подушку, она изготавливается из двух слоев — песка (толщина 5 сантиметров) и щебня (10 сантиметров). После укладки этих слоев их тщательно утрамбовывают, проливают водой и опять трамбуют.

На самый нижний ряд фундамента лучше всего применять подушечные блоки, если таковой возможности нет, тогда для первого ряда изделия кладутся на бок. Работу по началу возведения фундамента начинают с того места, где пересекаются стены и углы. Затем в обязательном порядке проверяется правильность первого ряда горизонта.

При работе со столбчатым фундаментом также необходимо создать предварительно фильтрующую подушку. Для ее изготовления укладывают сначала слоем 15 сантиметров щебень, а потом слоем в 10 сантиметров белый гравий.

Также необходимо добиваться максимальной плотности подушек, чтобы избегать перекосов установленных на нее блоков. Если такой перекос возникнет, в дальнейшем исправить его довольно сложно.

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.


Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Особенности устройства

При выборе конструкции фундамента необходимо учитывать следующие факторы:

  • Глубина промерзания грунтов на участке под застройку. По строительным нормам подошва фундамента должна размещаться ниже линии промерзания, в противном случае могут возникнуть деформации при поочередном цикле замораживания и оттаивания грунтового основания.
  • Линия прохождения грунтовых вод. На практике уровень горизонта грунтовых вод определяется с помощью бурения скважин и замером глубину появления воды.
  • Рельеф местности. На крутых склонах или болотистой местности для выбора вида фундамента потребуется совет специалистов-проектировщиков.
  • Категории грунтов и их состояние, которое оценивается по показателям на прочность, осадку и пучинистость.

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

  • строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
  • лопата штыковая;
  • лопата совковая;
  • ручная тачка;
  • трамбовка (ручная или вибро-);
  • молоток резиновый;
  • гидроуровень (или лазерный нивелир);
  • рулетка.

Пошаговое создание столбчатого фундамента

  1. Выбираем место для строительства.
  2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.

  3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.

  4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
  5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.
  6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.

  7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
  8. Сооружаем ростверк из деревянного бруса.
  9. Соединяем его дощатыми рёбрами жёсткости.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

  • Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
  • Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
  • Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
  • Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
  • Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

  1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
  2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
  3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

Проблемы утепления и гидрозащиты

Основным недостатком сборных фундаментов из ФБС считается их малая локализующая способность. При необходимости обустроить сухое подвальное помещение стыки между блоками представляют серьёзную проблему, а ведь это далеко не холодные швы монолитного бетонирования.

Решить её можно несколькими способами. Основной — разделка внешних сторон стыков и закладка в них бетонитового шнура. Однако даже таких усилий будет недостаточно, если в производстве блоков не был использован специальный бетон с низким водопоглощением.

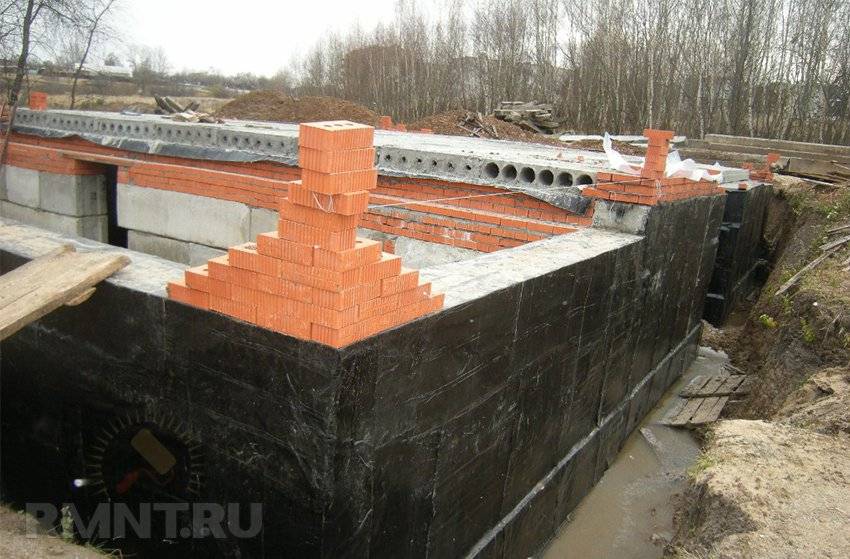

В общем случае изоляцию сборных фундаментов наносят наплавкой с использованием качественных полотен на основе из сшитого полипропилена или стеклоткани. В таком случае гидробарьеру нужно обеспечивать временное крепление в верхней зоне фундамента выше отметки УГВ, иначе велик риск её отслоения из-за атмосферных воздействий, ведь фундамент будет оставаться открытым практически до полного завершения строительства.

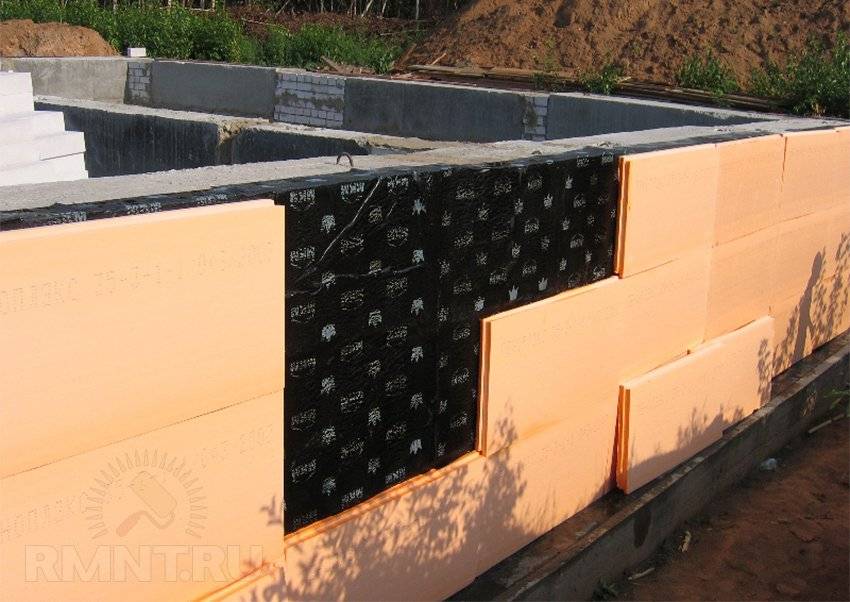

Решить проблему размораживания низкомарочного бетона также можно утеплением наружных поверхностей фундамента и отмостки. Используют для этих целей обычный недорогой ПСБ низкой плотности, который временно крепится к блокам поверх изоляции клеевым способом, а затем поддерживается грунтом обратной засыпки.

рмнт.ру

Что такое блоки ФБС

ФБС – фундаментный блок сплошной – недорогой и надёжный материал, созданный для возведения стен и оснований зданий. Такие конструкции изготавливаются в заводских условиях из армированного железобетона, что позволяет им отлично переносить самые высокие нагрузки.

Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие формовки, которые при монтаже заполняются бетонной смесью для лучшего соединения между собой. Основание из ФБС часто применяют в строениях с подвалом, так как заливка стен подвала из монолитного бетона потребовала бы привлечения квалифицированных рабочих, строительства опалубки, траты средств на покупку бетона. Напротив, для монтажа сборного фундамента требуется привлечение крана или погрузчика и пары рабочих, которые согласно схеме произведут раскладку блоков. Часто такая работа занимает всего один день.

Стоимость ФБС колеблется от 1000 рублей до 10000, в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.

Размеры ФБС конструкций для фундамента стандартизированы. Такой подход позволяет произвести набор блоков под необходимую раскладку фундамента без необходимости подрезок (что является очень трудоемкой процедурой).

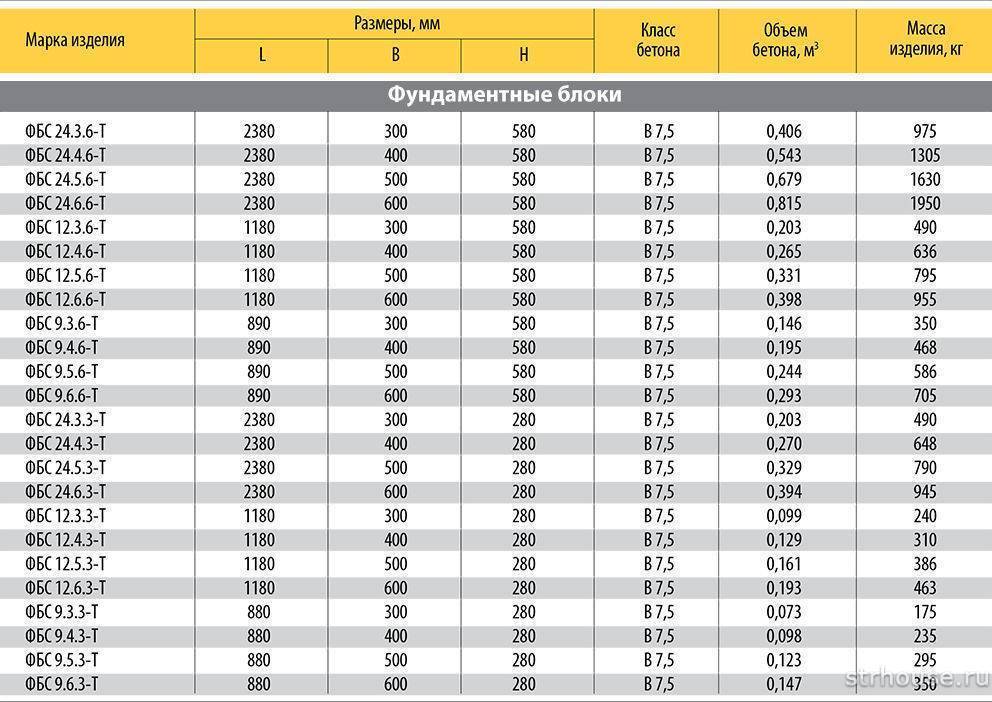

Сортамент самых популярных блоков ФБС представлен в таблице:

Помимо этого, существует дополнительно две разновидности ФБС:

  1. ФБВ – блоки с полостями для перемычек и коммуникаций;
  2. ФБП – блоки с полостями, пустыми снизу.

Для сравнения стоимости фундамента из блоков и монолитной ленты можно использовать онлайн калькулятор.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

  • на 1 часть цемента М300 берут 2,5 части песка;
  • на 1 часть цемента М400 песка идет уже 3 части;
  • при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Особенности конструкции

Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.

Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.

Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:

  • наличие или отсутствие подвальных помещений;
  • глубина залегания грунта;
  • вес и другие характеристики здания.

al185Модератор FORUMHOUSE

Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.

Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.

В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.

По конструкции:

Тип Особенности конструкции
Монолитный Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам.
Сборный Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок.

По глубине залегания

Тип На каких грунтах используется
Незаглубленный Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным.
Мелкозаглубленный На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта.
Полнозаглубленный. Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой.

Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:

  • долгий срок службы;
  • высокая несущая способность;
  • нагрузки дома равномерно распределены на грунтовое основание;
  • технология строительства довольно проста.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.

RNikonovУчастник FORUMHOUSE

Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

Основные этапы укладки.

Сборная конструкция имеет множество преимуществ и лишь один недостаток -основание не выдерживает сильной механической нагрузки и не может компенсировать рыхлость почвы, в случае, ее просадки или крена.

Монтирование плит осуществляется с учетом особенностей строящегося здания и грунта и проводится в несколько этапов:

Изготовление сейсмического пояса. Чтобы снизить вероятность растрескивания фундамента предварительно делается подушка, похожая на ленту и полностью повторяющая очертания несущих стен будущего дома.

Заливается бетон в высоту 20-30 см, и ширину на 3 см превышающую размеры плит, с обязательным армированием. Блоки укладывают, после высыхания подушки, спустя 1-2 недели, период зависит от погодных условий.Укладка основания. Сверху бетонной подушки достаточно будет расставить плиты в один слой.

Некоторые монтажные бригады для большей прочности делают обвязку армирующего слоя сверху плит.Возведение стен. Кирпич, пеноблок укладывают сразу после окончания монтажных работ ФБС.

Изготовление занимает 1-3 недели, если используется заливка бетонного пояса. Без него, к возведению стен, приступают уже через 3 дня от начала ремонтных работ.

О чем нужно помнить.

Во время обустройства основания приходится учитывать множество нюансов и выполнять сложные расчеты. Нередко те, кто возводят дом своими руками, допускают простые ошибки, влияющие на дальнейшую эксплуатацию здания:

Коммуникации.

Преимущества ФБС-блоков

Бетонные блоки уже армированы и хорошо переносят воздействия окружающей среды

ФБС-блоки у профессиональных строителей довольно популярны. Это можно объяснить довольно большим списком преимуществ этого материала. Давайте рассмотрим их более подробно:

  1. Высокий показатель морозостойкости.
  2. Большое разнообразие выпускаемой продукции.
  3. Невысокая цена изделия.
  4. Невосприимчивость блока к влиянию окружающей среды.

При создании блоков производители стараются учитывать все возможные варианты использования. Поэтому в процессе изготовления в бетон добавляют особые компоненты, которые обеспечивают дополнительную устойчивость к влаге или морозу.

Разные размеры конструкций позволяют подобрать блоки под любой размер фундамента

Нередко ФБС-блоки производят для определенных условий, поэтому они могут иметь разные размеры, конфигурацию и состав компонентов. Благодаря этому, каждый покупатель сможет подобрать материал под свои собственные нужды.

С использованием ФБС-блоков процедура возведения не отнимет много времени, а ее выполнение будет гораздо легче. Также блоки практически невосприимчивы к агрессивным средам, поэтому их довольно часто используют при постройке домов в грунтах с высоким показателем кислотности.

Негативные качества материала

Рассматривая плюсы и минусы фундамента из бетонных блоков, следует указать и отрицательные стороны сооружения. Главная проблема состоит в том, что от длительной эксплуатации отдельные элементы всей конструкции способны дать усадку. Это случается, если почва реагирует на температурные изменения.

Конструкция фундамента составная, сборка ее выполняется из большого количества блоков, которые порой ведут себя по отношению друг к другу независимо.

Следует отметить, что с такими негативными моментами мастера научились легко справляться. А чтобы полностью исключить подобные проявления, перед устройством блочного фундамента заливают ленточные плиты. Данная мера позволяет перераспределять давление блоков и находящихся на них стен по всей площади конструкции.

Есть еще один отрицательный момент у блочного фундамента – существует необходимость защищать шовные участки, выполнять гидроизоляционный слой на всем основании. При использовании блоков больших размеров для ведения работ потребуется привлечение специальной погрузочной техники.
