Схемы подключения диммера
Человек, подключавший обычный выключатель без труда подключит и регулятор освещения. Регулятор своим видом и креплением мало чем отличается от выключателя. Устанавливается он в такой же подрозетник и крепится такими же лапками, как при установке розетки и выключателя . Перед тем как подключить диммер вместо выключателя, нужно снять старый выключатель.
В первую очередь выключаем электрическую цепь вводным или групповым автоматом и проверяем отсутствие фазы исправным индикатором. Далее снимаем декоративную крышку, ослабляя винты крепления лапок, и вытаскиваем выключатель. Откручиваем провода от выключателя и разводим их стороны.
Теперь нам нужно определить подходящую фазу индикатором для правильного подключения диммера. Включаем вводной автомат и проверяем наличие фазы индикатором на одном из проводов, затем отключаем напряжение сети с проверкой на отсутствие сети индикатором. Берем регулятор, подключаем фазовый провод к клемме с вертикальной стрелкой.
Как правильно подключить диммер
А провод, идущий к лампам через распределительную коробку, подключаем к другой клемме с обозначением наклонной стрелкой. Регулятор подключается последовательно с лампами. Помните, что диммеры предназначеные для ламп накаливания (галогенных) не работают со светодиодными и люминесцентными лампами. Для них есть другие регуляторы.
Как вам статья?
Мне нравитсяНе нравится
Как подключить диммер вместо выключателя на 2 провода
Для подключения моноблочного диммера вместо выключателя используется стандартная схема с двумя проводами. Для установки нужно:
- отключить напряжение в доме на распределительном щитке;
- проверить отсутствие сети с помощью индикатора;
- демонтировать выключатель, сняв с него защитную панель и отсоединив провода;
- найти фазный провод с помощью индикатора (он должен загореться при подсоединении к фазе);
- на вход светорегулятора подсоединить фазу, к выходному контакту подключить провод нагрузки для светильника.
В регуляторах контакты имеют маркировку. L-in – фаза-вход, L-out – фаза-выход.
После нужно выполнить включение электричества и проверить работоспособность схемы. При корректной сборке яркость будет плавно меняться.
Требования к применению
Важнейшее требование при выборе светорегулятора – заранее определить, к какой лампе он будет подключен. Изделия для галогенных ламп нельзя подсоединять к светодиодам.
Также важными критериями являются:
- минимальная мощность источника света;
- температура в помещении – не рекомендуется ставить диммер в комнате выше 25 градусов;
- фазный проводник должен идти на разрыв, ноль подсоединять запрещено;
- мощность диммера должна быть выше суммарной нагрузки всех светильников, к которым он подключен;
- нельзя подсоединять нагрузку емкостного и индуктивного характера одновременно к регулятору.
Несоблюдение приведенных требований может привести к негативным последствиям.
Виды диммеров и особенности конструкций
Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.
Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.
Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.
Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения
Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.
Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.
Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.
Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе
Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.
Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.
Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.
Ключевые преимущества использования светорегуляторов
Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.
- Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
- Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
- Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
- Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.
Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.
Диммеры для светодиодных ламп: что это такое, как выбрать и подключить
- 4.1 Видео – Схема подключения диммера
- 4.2 Видео — Подключение светодиодной ленты к мини диммеру
Подключение и эксплуатация диммера: что должен знать каждый?
Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.
Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.
Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:
- регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
- величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
- диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.
Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.
Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.
Что следует знать перед применением
Лучше повторить ещё раз, что самые простые диммеры, используемые в домашних условиях, способны управлять только лампочками накаливания и галогенными лампами. При подключении на люминесцентные лампы или светодиодные ленты, они не смогут долго работать и придут в непригодность
Так что важно выбирать диммер под определённые лампы. Самые важные правила состоят в том, что:
Минимум мощности осветительного прибора должен быть не менее 40 ватт, иначе регулирующее устройство быстрее выйдет из строя или потребуется ремонт диммера.
Не следует производить установку в помещениях, в которых температура поднимается более 25 градусов.
Нельзя использовать ноль в качестве обрыва фазы для регулировки и подключения диммера. Это же правило соблюдается и при подключении выключателя.
Следует выбирать лампочки, на которых указано, что они пригодны для диммирования.
При использовании светорегулятора со светодиодными лентами и лампами, лучше купить специальное устройство для данных типов.
Следует использовать диммер такой мощности, чтобы он превышал общую мощность всех ламп.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Покупая диммируемые светодиодные точечные светильники, а также диммер для светодиодной ленты, обращайте внимание на известных производителей. Если же вам что-то непонятно, пишите мне!
Подключение диммера для освещения: примеры, схемы
- Отключать свет по таймеру.
- Управлять освещением с помощью голоса или хлопка.
- Управлять освещением дистанционно.
- Встраивать в систему «умный дом».
- Производить автоматическое включение и выключения света по заданному времени. Это используется для создания эффекта присутствия, когда нужно уехать на длительное время.
Установка
При подключении диммера следует найти фазный провод, желательно его отметить маркером. После этого нужно обесточить питание, дабы можно было приступить к монтажу. Каждый способ подключения имеет свои особенности.
Подключение через выключатель
Такой способ делается для совмещения диммера с выключателем. Есть специальные выключатели, которые поддерживают включение\выключения света одной-двумя клавишами, а другой — регулировку яркости света. Суть такая же, как и при подключении многоклавишного выключателя. Вначале подключается диммер и через него провода идут на клавиши.
Подключение с двойным контролем
Это более сложный способ, который позволяет регулировать свет сразу из двух мест. Это будет полезно для больших площадей и коридоров. Смысл в том, что 2 диммера соединены между собой, а далее фаза от ближнего идёт на источник света. Это позволяет производить регулировку с любой стороны.

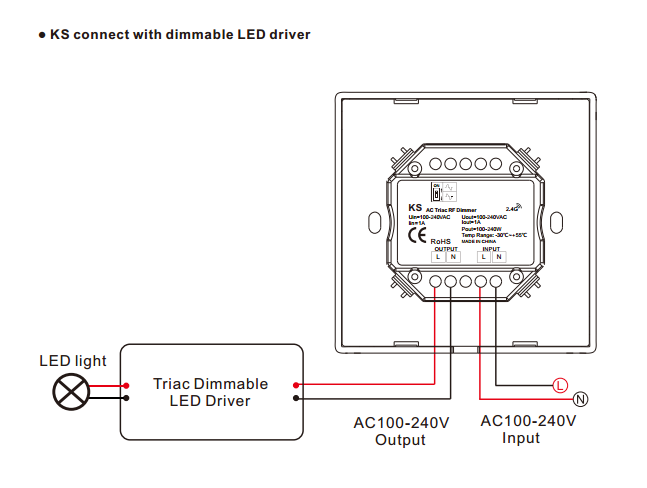

Подключение светодиодной ленты
В общем-то, подключение диммера к светодиодной ленте происходит точно так же, но следует учитывать одну важную особенность. Ленты работают либо с драйвером, либо с блоком питания. Из этого следует, что диммер должен быть установлен после контроллера.
Диммер — схема подключения
Увидев диммер, вопрос, как его подключить и какая нужна схема, отпадает. Он не отличается от простого выключателя по размерам. Устанавливается диммер так же как и выключатель в монтажную коробку. Диммер крепится в монтажной коробке при помощи специальных лапок. Регулятор подключается, как и выключатель в разрыв осветительной цепи. Полярность при подключении обязательно должна быть соблюдена.
Можно ли установить диммер вместо выключателя? Да. И это несложно. Сначала выключатель демонтируется. Для осуществления этой операции необходимо отключить в сети напряжение, а затем убедиться что оно отсутствует при помощи индикатора. Далее, рамка от выключателя снимается, и отвёрткой отвинчиваются винты лапок монтажных. Из коробки извлекается выключатель и отсоединяется от проводов, для этого нужно ослабить на клеммах винты. После этих манипуляций можно начинать устанавливать диммер. Все операции, которые были перечисленны выше необходимо выполнить в обратном порядке, начинать нужно с подключения регулятора к проводам.
Простой светорегулятор
В самом тривиальном случае схема подключения диммера проста: в разрыв фазного провода люстры или другого осветительного прибора, подобно выключателю. Он и осуществляет функции выключателя – дополнительно к сервису регулирования освещенности. Простые светорегуляторы выпускают в форм-факторе бытовых выключателей – для упрощения замены и монтажа. Один прибор меняется на другой. Вращением клавиши диммера регулируется яркость, в положении минимума доворотом органа управления можно выключить свет. Более продвинутые модели имеют поворотно-нажимную конструкцию. Регулировка происходит так же, а выключение – нажатием. Достоинство такой конструкции – «запоминание» установленного уровня. Поворотная рукоятка остается на том же месте, и следующее включение происходит при том же уровне яркости. Еще более дорогие модели имеют сенсорное управление, аудиоуправление, дистанционное управление с пульта и т.д.
Меняем выключатель на диммер – инструкция электрика
Если вас интересует простое подключение вариатора, при котором он заменяет ординарный выключатель, то вам лучше действовать по следующей схеме:
- Отключаем квартиру или дом от электросети, опустив в положение off флажок на центральном рубильнике.
- Демонтируем выключатель, удалив клавишу и выкрутив винты под ней. В конце снимаем провода с клемм выключателя.
- Разбираем диммер, сняв лицевую панель.
- Монтируем провода питания на клеммы диммера. Один подключается к разъему с литерой L, второй – к разъему, обозначенному наклонной стрелкой и волнистой линией.
- Вставляем корпус вариатора в стакан выключателя и фиксируем его винтами.
- Монтируем на место лицевую панель светорегулятора.
Если вам нужно установить и выключатель, и диммер, схема подключения будет несколько иной:
- Обустраиваем в стене у двери коробку (стакан) под выключатель.
- Прорезаем у оголовья кровати или спинки дивана (кресла) коробку под диммер.
- Пробиваем в стене штробу от источника свечения к стаканам. По этому каналу будет идти фаза от провода, подведенного к лампе.
- Заводим провод на выключатель, а после – на диммер.
- От диммера провод подается на лампу.
Если вы сделаете все правильно, выключатель подаст ток на диммер, и вы сможете отрегулировать интенсивность свечения в комнате, не вставая с кровати или дивана. А после выхода из помещения свет можно будет выключить, воспользовавшись выключателем у двери.
Если вам нужно обустроить пару проходных выключателей с общим диммером, вам необходимо придерживаться следующей последовательности действий:
- Обустраиваем три коробки (две – для выключателей и одну – для вариатора).
- Штробим линии от распределителя к лампе и коробкам.
- Прокладываем от распределителя нулевую жилу к лампе.
- Заводим фазовый провод на контакт L диммера и на верхние клеммы первого и второго выключателя, подсоединяя их параллельно.
- Выводим жилу от клеммы со стрелкой и волнистой чертой диммера на лампу.
- Подключаем к соседнему или этому же контакту вариатора еще одну жилу, которую заводим на нижние клеммы первого и второго выключателей, подсоединяя их к проводу параллельно.
Теперь, если все сделано правильно, замкнув один из выключателей, вы подадите ток на вариатор и сможете настроить интенсивность свечения. Причем в этом случае вы сможете поставить один выключатель в начале коридора, а другой – в конце. И для управления работой источника света можно будет использовать общий диммер.
Способы управления диммерами
Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:
- Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
- Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
диммер клавишный
- Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.
Это интересно: Как подключить выключатель своими руками
Требования при эксплуатации
При использовании диммеров следует учитывать несколько важных моментов:
Выбирать диммер надо в соответствии с типом используемых ламп.
Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.
Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.
Диммирование настольной лампы
Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.
В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.
Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.
Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.
Как работают приборы – обзор типовых конструкционных решений
Первые вариаторы собирались на основе простейшего прибора для дозирования напряжения в сети – реостата. Он отнимал часть мощности у осветительных приборов, трансформируя его в тепловую энергию на катушке сопротивления, снижая интенсивность прогрева и свечения вольфрамовой нити в лампе. Однако на минимальной яркости ламп накаливания регуляторы-реостаты очень сильно нагревались (на катушку уходило очень много энергии), что сказывалось на общей пожарной безопасности жилищ.
Следующее поколение диммеров работало на основе автотрансформаторов – приборов с объединенной первичной и вторичной обмоткой. Такой трансформатор гарантирует наличие не только магнитной, но и электрической связи между контурами. И если организовать несколько выводов из обмоток, то с них можно снять разное напряжение. В итоге, переключаясь между выводами автотрансформатора, пользователь может менять и яркость свечения лампы, управляя разницей потенциалов (напряжением). Однако цена такого вариатора не отличалась от стоимости среднего трансформатора. Еще одним минусом конструкции был солидный вес.
Поэтому следующее поколение диммеров собрали на базе полупроводников, используя транзисторные или семисторные ключи. Они обрезали синусоиду напряжения переменного тока, реагируя на накачку тиристора и динистора, которые подключались к диодному мосту, конденсаторам и переменным резисторам. Благодаря этому на клеммах регулирующего узла менялось и действующее значение силы тока и напряжение. То есть фактически полупроводниковый ключ пропускал на лампу только нужные участки синусоиды напряжения переменного тока, обрезая мощность потребляющего прибора.
При этом сам механизм регулировки помещался в относительно небольшом корпусе, не грелся и стоил очень дешево. Существенным недостатком полупроводникового варианта были сильные колебания электромагнитного поля, нарушающие работу бытовой электроники. Поэтому в последних моделях вместе с полупроводниковым ключом в конструкции регулятора присутствует и емкостной или индукционный дроссель, нивелирующий электромагнитные колебания. И такой вариатор уже можно ставить вместо выключателя, не опасаясь последствий для роутеров и мобильных телефонов.
Особенности выбора и эксплуатации
При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан
Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт. У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.
| Наменование | Мощность | Максимальный ток | Совместимость | Цена | Производитель |
|---|---|---|---|---|---|
| Volsten V01-11-D11-S Magenta 9008 | 600 Вт | 2 А | Лампы накаливания | 546 руб | Россия/Китай |
| TDM Валдай RL | 600 Вт | 1 А | Лампы накаливания | 308 руб | Россия/Китай |
| MAKEL Mimoza | 1000 Вт/IP 20 | 4 А | Лампы накаливания | 1200 руб | Турция |
| Lezard Мира 701-1010-157 | 1000 Вт/IP20 | 2 А | Лампы накаливания | 770 руб | Турция/Китай |
Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.
Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.
Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.
Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.
Область применения
Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).
Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.
К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.
С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.
Принцип действия и основные разновидности диммеров
Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.
Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.
Классификация диммера по типу исполнения
С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.
- Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
- Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
- С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).
Классификация диммеров по способу управления
Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.
- Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
- Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
- Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.
Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.
Классификация по виду ламп
Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.
Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.
Видео – Правила подключения ламп к диммеру
А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.
Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.
Видео – Несколько слов о диммере для светодиодов
Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).
