Сильфонная подводка для воды: что это такое и как подобрать?

Монтаж

После того, как потребитель определиться с тем, какой газовый шланг подойдет для котла отопления, ему придется задуматься об установке. Данная процедура не отличается сложностью, но проводить ее нужно, осознавая необходимость в точном соблюдении алгоритма. Чтобы объединить котел с магистралью посредством гибкого шланга, необходимо подготовить разводной ключ, мыльный раствор, отвертку, кисть и уплотнитель.

Потом потребителю нужно соблюдать следующий порядок действий:

1. Прекратить подачу газа.
2. Установить и выровнять котел возле отпуска.
3. Помещают уплотнитель на штуцер.
4. Его фиксация на отпуске. При несовпадении параметров используют переходник.
5. Присоединение шланга к котлу.
6. Проведение теста на герметичность с помощью мыльного раствора.

Если возникнет утечка, нужно проверить состояние вентиля и намотки.

Советы по выбору и использованию

Для ванной, умывальников, душевых кабин и обособленно стоящих сантехнических приспособлений используются удлинители. В основном это шланги длиной 0,9-5 м. В дополнение к ним в комплект поставки входят:

• штуцеры;
• гайки сечением ¾;
• типовые наборы гибкой подводки.

Для аквариума и других приборов, непосредственно подсоединяемых к водопроводу, предпочтительны шланги-переходники. Их длина редко превышает 0,6 м.

Растяжной мягкий шланг (удлинитель), размеченный желтыми полосами, пригоден только для подачи природного газа. Перекачивать по нему воду нельзя. Зато используемый в конструкции особый вид ПВХ позволяет обеспечить самостоятельное затухание. Возвращаясь к основной теме, стоит указать, что сантехнику и смесители преимущественно подключают через шланги в оплетке. Резина с армированным слоем стоит недорого, одновременно отличаясь умеренно высокой гибкостью.

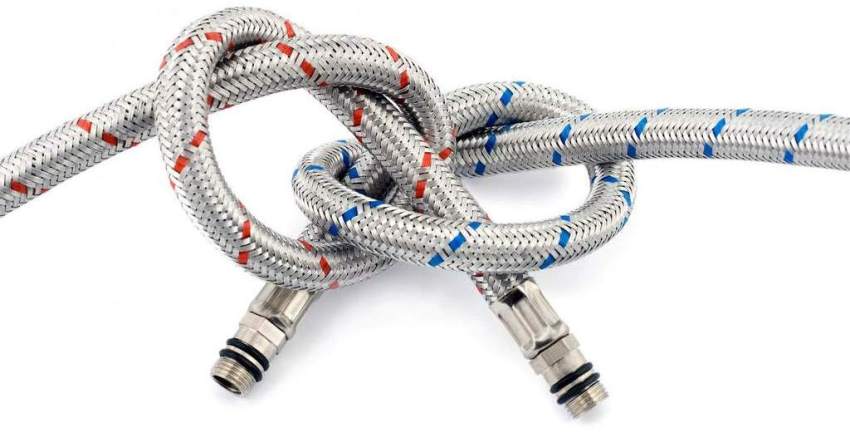

Эти изделия изгибаются в кольцо, однако их недопустимо:

• сгибать пополам;
• завязывать в узел или дугу;
• стараться растянуть.

Уже после первого «теста на прочность» гильза и оплетка неизбежно будут поломаны. Водонагреватели, устанавливаемые в душевых кабинах, а также сливные бачки обычно подключаются через подводку ½ дюйма. Большинство производителей поставляет для этой цели шланги с гайками и штуцерами. Однако существуют отдельные варианты, в которых гайка соединяется напрямую с гайкой, или штуцер стыкуется со штуцером. Подача воды в смесители и краны на кухне происходит через подводку с внутренним каналом не более 0,6 см.

Один из концов подводки снабжается гайкой на 0,5 дюйма. При ее помощи можно соединить кран и трубный штуцер. Заменить гайку на такую же из механического крепежа нельзя. Обязательно должна быть внутренняя прокладка из силикона. Дополнительная герметизация производится при помощи фум-ленты.

О сильфонном шланге производителя Santera смотрите в видео ниже.

Эксплуатация и уход

Сильфонная подводка считается самым надежным способом подключения сантехники и не требует особого ухода. Поврежденные подводки не подлежат ремонту, они требуют немедленной замены. Чтобы она служила исправно долгие годы, необходимо следовать следующим советам по эксплуатации.

• Уезжая надолго, всегда перекрывайте подачу воды. Во время увеличения давления воды, подводка может попросту лопнуть. Это приведет к затоплению и вашего жилища, и квартир соседей. Лучше не рисковать и постараться избежать неприятных моральных и финансовых последствий.
• Регулярно проверяйте состояние подводки и креплений. Нужно осматривать трубы раз в 6-12 месяцев, чтоб успеть предотвратить грядущую поломку. Заметив дефекты или протечки, следует как можно скорее заменить вышедшую из строя деталь.

Сильфонные подводки для воды – лучший выбор для домашнего и производственного использования. Следует внимательно подойти к выбору изделия и к его установке. При возникновении вопросов лучше воспользоваться помощью профессионалов, чтобы избежать будущих поломок.

Это интересно: Отличительные черты и характеристики ванн из разных материалов

Характеристики

Сильфонная подводка для газа 1/2 имеет следующие эксплуатационные и физические параметры:

• Выдерживает давление в магистрали от 6 до 11 бар (зависит от толщины стенки), что в 200 — 400 раз больше номинального напора газа в сети коммунальных и частных домов, составляющего 0,03 бара.
• Стандартные рукава рассчитаны на температуру окружающей среды от — 50 до + 130 °С. Сама нержавейка способна выдерживать температурные нагрузки до + 200 °С, то есть теоретически она может находиться некоторое время в пламени газовой горелки без каких-либо повреждений.
• Диаметры типового гофрированного рукава сильфона: внутренний 12,4 мм, наружный 17,1 мм.
• Радиус изгиба шланга по внутренней оболочке — минимум 35 мм.
• Срок службы подводок сильфонного типа не менее 10 лет, на практике он может доходить до 30 лет. Надежность, долговечность и герметичность соединения гофрированного трубопровода со штуцерами обеспечивается их аргонно-дуговой приваркой в среде инертного газа.

Рис. 3 Физические и эксплуатационные характеристики газовых подводок La Flex

Преимущества и недостатки использования жесткой подводки

Этот тип подводки характеризуется жесткостью. При подключении смесителя к системе с помощью такой конструкции соединение получается неподвижным. Жесткая подводка представлена в виде металлической трубы с хромированным покрытием. Исключением являются медные изделия, которые не имеют защитного слоя, поскольку на их поверхности не размножаются вредные бактерии и плесень.

Жесткая подводка имеет длительный эксплуатационный срок, который составляет порядка 20 лет

Преимущества жесткой подводки для смесителя:

1. Отличные декоративные качества и классический дизайн.
2. Способность выдерживать воздействие высоких температур, а также их перепады.
3. Стойкость к агрессивному влиянию химических веществ.
4. Высокий запас прочности.
5. Устойчивость к коррозийным повреждениям.
6. Длительный срок эксплуатации (до 20 лет).

К недостаткам жестких конструкций относится высокая цена, а также довольно сложная схема установки. Поскольку в процессе монтажа все элементы находятся в стационарном положении, сборка такого соединения может сопровождаться определенными трудностями.

За счет гладкой поверхности, поддержание подводки в чистоте не становится проблемой

Длину трубок следует подбирать очень тщательно. Если направление водорозеток располагается не вертикально, придется его изменить. Для этих целей используются фитинги изогнутой формы. Кроме этого, неподвижное соединение создает дополнительные сложности в процессе ремонта и обслуживания кранов. Поэтому покупатели отдают предпочтение гибким вариантам соединений.

Преимущества и недостатки использования гибкой подводки для воды

Установка жестких стальных труб – трудоемкий процесс, в результате которого получается громоздкая и тяжелая металлическая конструкция. Монтаж гибких изделий не требует значительных усилий. При этом надежность системы и качество соединений совершенно не страдают.

У гибкой подводки для кухонных смесителей и других точек соединения имеется множество выгодных преимуществ:

1. Безопасность и удобная система эксплуатации.
2. Герметичность конструкции, которая достигается за счет использования высококачественных материалов для изготовления этих изделий.
3. Для установки и демонтажа подводки не требуется специальных навыков, знаний и профессионального оборудования. С этой работой может справиться даже неопытный человек.
4. Устойчивость к вибрационному воздействию. Гибкие соединения не боятся гидравлических ударов.
5. При условии правильной эксплуатации срок службы изделий довольно велик.
6. Гибкие шланги способны нормально функционировать в широком температурном диапазоне.

Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды

В отличие от жестких конструкций положение гибких соединений можно изменять и перемещать их относительно смесителя.

Недостатки гибких шлангов для смесителей:

1. Гибкие изделия боятся механических нагрузок и легко поддаются деформационным изменениям, поэтому их нельзя сильно скручивать, перегибать или натягивать. В противном случае срок службы подводки значительно сократится.
2. Не разрешается устанавливать гибкие шланги рядом с источниками открытого огня.
3. Если в разные помещения одновременно подается вода, подводка может издавать неприятный шум из-за вибраций, возникающих в трубах.

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии

Кроме этого, металлические компоненты, которые присутствуют в соединительном устройстве, со временем поражаются коррозией. Некоторые разновидности гибких изделий чувствительно реагируют на воздействие высоких температур. Если вода в трубопроводе слишком горячая, может возникнуть протечка.

Основные производители гибкой подводки для воды из нержавеющей стали

Современный рынок предоставляет большой выбор гибкой сильфонной подводки для воды. Можно подобрать как товары европейского, так и отечественного производства. При этом продукция российских заводов больше подходит для подсоединения к классическим вариантам труб в квартирах. Так, гибкая подводка для воды «Гигант Аквапроф» производит шланги с увеличенным внутренним или внешним диаметром, которые, в сравнении со стандартными вариантами, отличаются большей пропускной способностью. Шланги Gigant характеризуются стойкостью к нагрузкам, а их поверхность не поддается механическому воздействию. Высокую надежность дополнительно обеспечивает наличие утолщенных стенок.

Cтатья по теме:

Все шланги фирмы «Гигант Аквапроф» изготавливаются из высоколегированной нержавеющей стали, а латунные накидные гайки укреплены путем нанесения слоя никеля. Гибкая подводка соответствует требованиям ГОСТ 12.2.063.81 и ГОСТ 15763-2005. Основные размеры сечений гибкой подводки для воды «Гигант» – 1/2, 3/4, 1. Цены на данные изделия представлены в таблице ниже:

Размер сечения, дюйм	Длина, см	Цена, рубли
1	60	475-720
80	540-800
100	780-1100
3/4	60	230-280
100	240-320
150	300-420
1/2	40	230
60	250
80	270
100	320
150	410

Многие сантехники при проведении ремонтных или монтажных работ предпочитают использовать шланги европейских производителей, среди которых лидерами являются Италия и Германия. Рассмотрим наиболее популярные итальянские фирмы, которые занимаются выпуском сильфонов.

Indrosapien. Благодаря высокому качеству готовой продукции и большому ассортименту производитель пользуется популярностью у покупателей. Все товары фирмы прошли сертификацию в России и рекомендованы к установке в бытовых условиях. Для изготовления изделий применяется нержавеющая сталь марки AISI 303. Гибкая подводка для воды гайка-штуцер производится с наружной резьбой. Фитинги выполняются из никелированной латуни. Они закреплены посредством промышленной сварки.

Сильфонная подводка Gigant характеризуются стойкостью к нагрузкам, а ее поверхность не поддается механическому воздействию

Emiflex. Другая итальянская фирма, которая занимается производством сильфонов. Гибкие шланги для подводки воды, размеры которых могут быть самыми разными, отличаются привлекательным хромированным внешним корпусом и наличием надежных фитингов из высококачественной стали. Наиболее популярный вариант соединения гибкой подводки для воды – гайка-гайка или гайка-штуцер. Единственным минусом итальянских шлангов считается их высокая стоимость.

Ниже представлена таблица, где указаны размеры итальянских шлангов и их цены:

Диаметр сечения, дюйм	Длина, см	Производитель, цена в рублях
Indrosapien	Emiflex
1/2	0,4	725	980
0,5	850	1120
0,8	970	1270
1	1130	1620
3/4	1	1050	1300
1,5	1370	1760

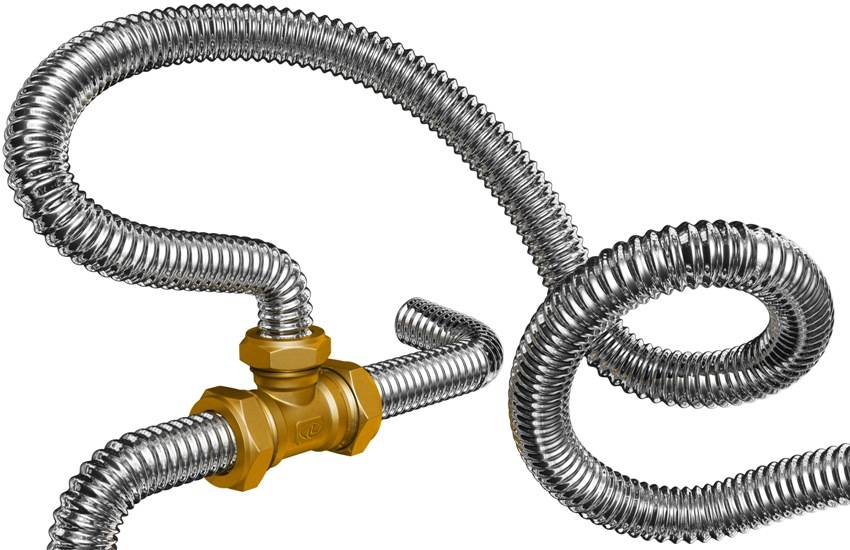

Применение сильфонной подводки

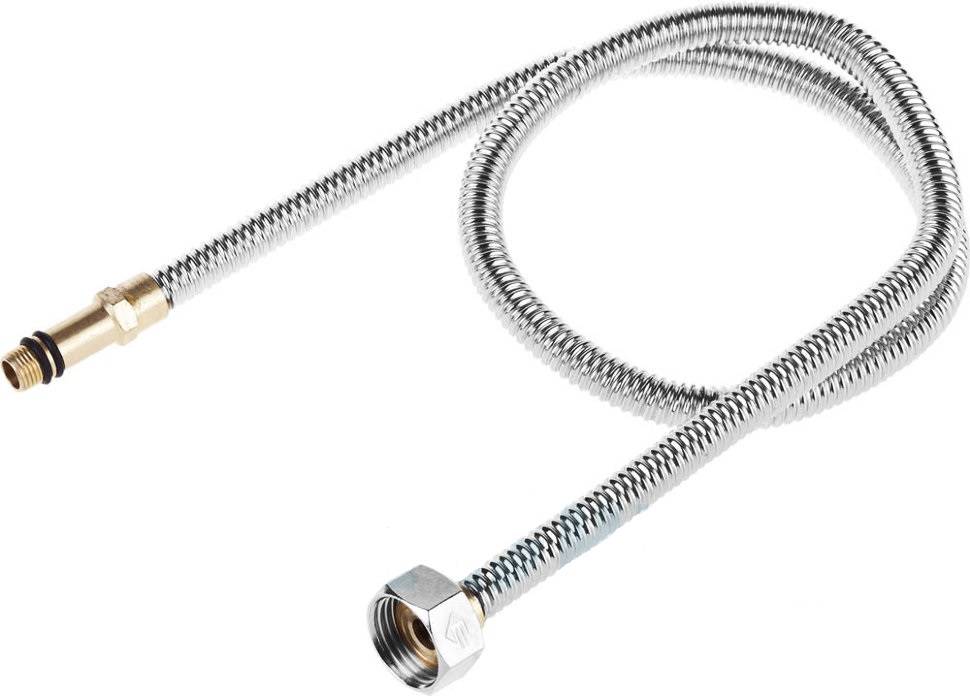

Сильфонная подводка для смесителя

Такое изделие может быть с коротким и длинным штуцером. Смесители удобнее подключать подводкой с удлиненным штуцером.

Гофра из нержавеющей стали дополнительно покрывается полимерным материалом, что добавляет стойкости к коррозии и воздействию высокой температуры. Это покрытие защищает от соприкосновения с приборами, проводящими ток. Сильфонная подводка проходит проверки на симметричность витков и наличие трещин. На фитинге шланга указывается изготовитель, вид и дата производства  изделия.

Сильфонная подводка используется в таких случаях:

• Монтажное соединение климатической техники (кондиционеров);
• Подключение сантехники к водопроводу;
• Монтаж плит и котлов (для подачи газа);
• Подключение разбрызгивателей в системах пожаротушения.

Производят два вида сильфонных труб – фиксированные и складные. С помощью последних изготавливают популярные выдвижные лейки для кухонных смесителей. Размеры подводок колеблются в больших диапазонах – от 14 до 80 сантиметров.

Также такие конструкции используют на производствах и предприятиях для подачи нефти, воздуха, газа, химических веществ.

Эксплуатация и уход

Сильфонная подводка считается самым надежным способом подключения сантехники и не требует особого ухода. Поврежденные подводки не подлежат ремонту, они требуют немедленной замены. Чтобы она служила исправно долгие годы, необходимо следовать следующим советам по эксплуатации.

1. Уезжая надолго, всегда перекрывайте подачу воды. Во время увеличения давления воды, подводка может попросту лопнуть. Это приведет к затоплению и вашего жилища, и квартир соседей. Лучше не рисковать и постараться избежать неприятных моральных и финансовых последствий.
2. Регулярно проверяйте состояние подводки и креплений. Нужно осматривать трубы раз в 6-12 месяцев, чтоб успеть предотвратить грядущую поломку. Заметив дефекты или протечки, следует как можно скорее заменить вышедшую из строя деталь.

Сильфонные подводки для воды – лучший выбор для домашнего и производственного использования. Следует внимательно подойти к выбору изделия и к его установке. При возникновении вопросов лучше воспользоваться помощью профессионалов, чтобы избежать будущих поломок.

Преимущества сильфонной подводки для воды из нержавеющей стали

Конструкция выполнена из стали нержавеющего типа диаметр от 1,2 см до 3,4, длинна подводки не превышает 2х метров. Гофрированная оболочка при монтаже может, растягивается до нужной длинны. Также на гайке находится прокладка, которая имеет высокую температуру плавления. Покупать шланги необходимо известных марок производителей, так как не качественная латунь, из которой может быть изготовлена гайка может окисляться.

Данный вид подключения является лёгким в использовании, надежным в эксплуатации и удобным при монтаже

Такая гибкая подводка имеет огромный срок эксплуатации и может достигнуть 25 лет. Ее также используют не только для водопровода, а и для подведения газа к агрегатам.

Основные преимущества сильфонной подводки для воды:

• Изготовлена из качественной стали;
• Долговечна и устойчива к гидроударам;
• Не горит и не боится пониженных температур;
• Выдерживает воду до 250ти градусов;
• Безопасна для здоровья и гигиеническая.

Что касается недостатков, то он всего один, это завышенная цена, однако как мы смогли убедиться из характеристики, оно того стоит.

Технические характеристики основных видов гибких подводок для воды: какая лучше

Сильфонная подводка выдерживает давление в 20 атмосфер и более

Надежный гибкий шланг должен быть изготовлен из алюминия или нержавеющей стали. На цену влияет не только материал, но и присутствие дополнительных опций. Так, некоторые производители предлагают шланги, оснащенные антивибрационной подводкой, которые отличаются большим диаметром сечения. Благодаря этому снижается уровень шума при подаче воды к бытовому прибору. Чтобы понять, какая гибкая подводка для воды лучшая, следует ознакомиться с техническими характеристиками каждого вида.

Резиновые шланги. Основными преимуществами этих моделей считаются невысокая стоимость и возможность эксплуатации под воздействием высокого давления. Шланги состоят из каркаса, изготовленного из прочных нитей или металлических спиралей. Резина используется для покрытия либо с внешней, либо с внутренней стороны. Главные характеристики:

1. Максимальный уровень давления, на которое рассчитаны резиновые армированные шланги, – не более 10 бар.
2. Температура жидкости, которая будет подаваться по шлангу, должна быть в пределах диапазона от – 50 до +120 °С.

Сильфонный шланг не разрушается при воздействии отрицательных температур

Коротко о рукавах ПВХ и армированных шлангах: основные параметры

Шланги, сделанные из поливинилхлорида (так называемого ПВХ), отличаются высокой пластичностью. Дополнительную жесткость рукавам из ПВХ придает армирующая спираль, размещенная внутри изделия. Основные преимущества:

• небольшой вес;
• устойчивость к воздействию химических веществ;
• гладкая внутренняя и ребристая наружная поверхности, обеспечивающие удобство монтажа;
• не боятся прямых солнечных лучей;
• рабочее давление, на которое рассчитаны шланги, составляет 15 бар.

Главным минусом установки шлангов из ПВХ является небольшой диапазон температур, при которых допустимо использовать устройство, – от -20 до +60 °С, что не позволяет применять этот вид гибкой подводки для горячей воды.

Шланги ПВХ сделанные из поливинилхлорида очень пластичны и имеют небольшой вес

Армированная подводка, которая представляет собой мягкий шланг с оплеткой, изготавливается из алюминия, нержавеющей или оцинкованной стали. Наиболее популярный отечественный производитель, выпускающий гибкую подводку для воды, – Elka, который предлагает изделия в исполнении гайка-гайка с диаметром сечения 1/2 дюйма.

Иногда вместо металлической оплетки используется нейлон, но обычно эти шланги не применяются в бытовых условиях. Технические параметры различных вариантов армированных гибких шлангов представлены в таблице:

Тип армированной подводки	Параметр
Срок службы, лет	Максимально допустимое давление, бар	Максимальная температура, при которой возможна эксплуатация, ˚С
Оцинкованная сталь и алюминий	Не более трех	5	+80
Нержавеющая сталь	До 10	10	+95
Нейлон	15 и больше	До 20	+110 и выше

Правильная установка

Установленная конструкция

Установка нового шланга для холодной и горячей воды может понадобиться в двух случаях:

• Старая подводка лопнула или сильно изменила форму;
• Обнаружились протечки из-за повреждения уплотнительной прокладки или гайки.

Не обязательно привлекать сантехника для установки сильфонной подводки, ведь с этим можно справиться самому.

План действий по установке сильфонной подводки.

• Сначала следует проверить комплектацию и состояние нового шланга. Нужно внимательно просмотреть все изделие, чтоб не было трещин и деформаций. Также в комплекте должна быть инструкция по установке изделия, нужно внимательно ее прочесть. Шланг необходимо расправить, чтоб не было перегибов.
• Перекрыть водопроводные вентили горячей и холодной воды, открутить краны для слива оставшейся воды.
• С помощью гаечного или разводного ключа нужно снять ту часть старой подводки, которая подключена к водопроводу. Со шланга может политься вода, поэтому следует заранее подставить емкость.
• Если возникают трудности при откручивании гайки, скорее всего она заржавела. В таком случае область соединения обрабатывают смазкой WD-40 или растворителем.
• После того, как шланг отсоединился от водопровода, нужно снять смеситель и отключить подводку от него.
• Новый шланг устанавливается в обратном порядке – сначала крепится к смесителю, а после – к водопроводу. Сначала гайка накручивается руками, а после – затягивается гаечным ключом. Избегайте перегибов и перекрутов изделия в процессе монтажа.
• После нужно обеспечить герметичность стыковки – обмотать место соединения льняной нитью или лентой.
• Последний пункт – проверка. Следует открыть подачу воды и некоторое время наблюдать, нет ли протечек, и не пропало ли давление. Если в местах креплений обнаружились капли, нужно посильнее затянуть гайки.

В случае если разъем шланга не состыковывается со смесителем, следует использовать переходник. Нужно постараться монтировать подводку так, чтоб к ней можно было легко подобраться в любой момент, так как придется проверять ее состояние хотя бы раз в год. После завершения монтажа шланг должен быть в легком натяжении.

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Виды подводки: характеристики и специфика применения

Эластичные шланги для смесителей делят на две категории: подводка в армированной оплетке и сильфонные трубки. Разберемся с особенностями каждого типа изделий подробнее.

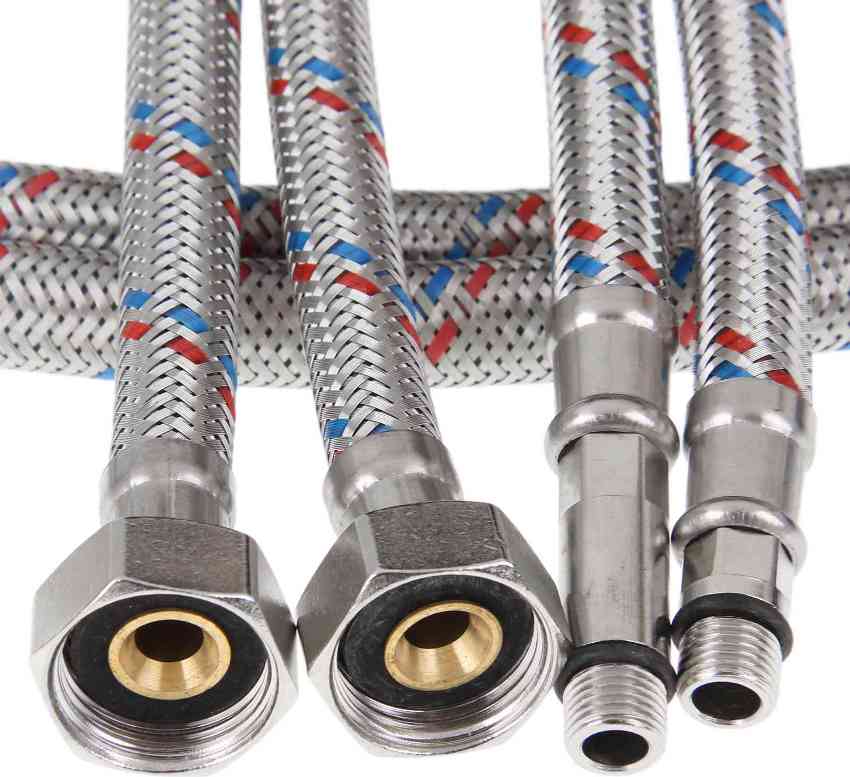

Гибкие шланги в армированной оплетке

Первый тип подводки – это мягкий шланг с высокими эластичными свойствами, армированный специальной оплеткой.

Концы трубки оснащены фитингами, с помощью которых конструкция крепится к смесителю: с одной стороны расположен штуцер, с другой – накидная гайка с определенным диаметром внешней резьбы. Армированные устройства отличаются доступной ценой, поэтому наиболее востребованы у покупателей.

Несмотря на простую технологию производства, структура шлангов довольно сложная. Основание состоит из резины, каучука или усиленного в поперечном направлении сшитого полиэтилена (PEX).

Специалисты утверждают, что в системах, в которых осуществляется подача питьевой воды, применение резиновых подводок нежелательно. По всей длине изделие оплетается проволочной нитью. Для изготовления оплетки используют различные материалы.

Нержавеющая сталь. Самый распространенный вид обмотки для армированного шланга. Для нее характерны оптимальные рабочие параметры среднего уровня: приспособление отлично функционирует в пределах 10 атм. давления и +95°С проходящей через него жидкости. Устройства из нержавейки стабильно работают до 10 лет.

Оцинкованная проволока – бюджетный вариант как в плане цены, так и технических характеристик. Подводки из этого материала имеют хорошую гибкость, но они недостаточно прочные и быстро выходят из строя

Нейлон. Материал обладает улучшенными эксплуатационными характеристиками. Подводки с нейлоновой оплеткой максимально функциональны: они способны выдерживать до +110°С и до 20 атм. давления. Срок их службы значительно превосходит аналоги и обычно составляет не менее 15 лет.

Оплетка из алюминия подойдет только для тех систем, где температура воды не превышает +80°С, а рабочее давление – не больше 5 атм. Такой материал подвержен коррозии, поэтому его лучше использовать в помещениях с невысокой влажностью. Гибкие шланги, армированные алюминиевой оплеткой, не требуют замены около 5 лет.

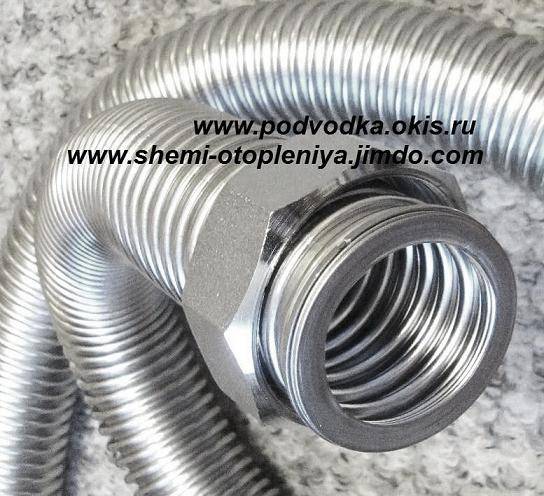

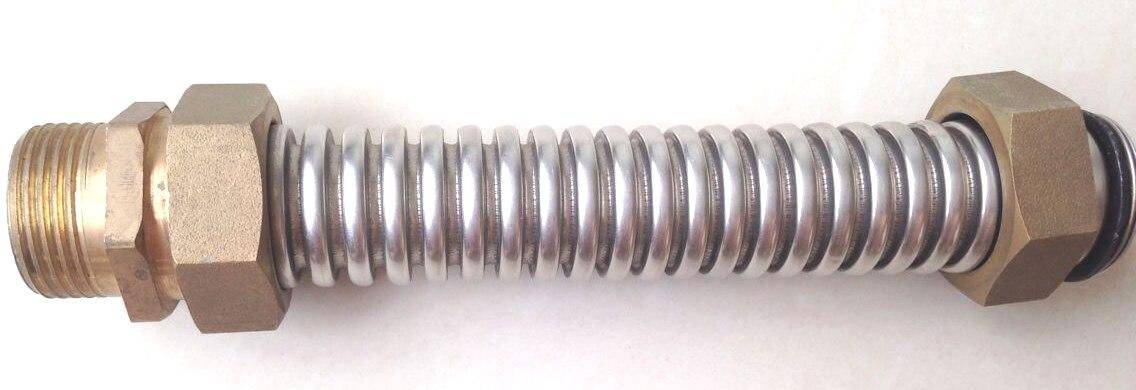

Сильфонные трубки для воды

Второй тип подводки представлен сильфонными шлангами. Долговечность и надежность этих моделей намного выше армированных изделий. Устройства выделяются необычной конструкцией, придающей им отличную гибкость.

Она состоит из нержавеющей стали, собранной в чередующиеся кольца разного диаметра. На первоначальных этапах производства заготовку для шланга выборочно обжимают, получая в итоге подвижную форму гофры.

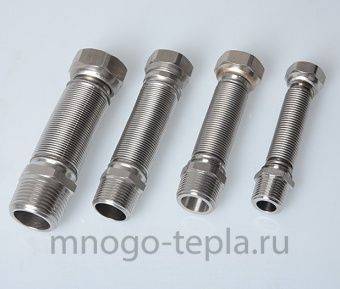

Сильфонная подводка для подачи воды может быть складной или иметь фиксированную длину. Первый вариант растягивается в границах установленного производителем диапазона: от 200 до 355 мм, от 140 до 250 мм и т. д.

В обращении со складными шлангами нужно соблюдать осторожность, так как чрезмерные растягивания сокращают период эксплуатации. Подводка с фиксированной длиной не подлежит растягиванию. Ее выпускают в конкретно обозначенном размере: от 20 до 80 см (с шагом в 10 см)

Ее выпускают в конкретно обозначенном размере: от 20 до 80 см (с шагом в 10 см).

Приспособления проявляют высокую устойчивость к низким и высоким температурным параметрам. Они отлично работают в диапазоне от -50 до +250 градусов. Сроки службы сильфонных трубок достигают 25 лет

Сильфонные шланги объединены общим недостатком – шум при подаче воды сразу к нескольким потребителям. Проблема актуальна, когда, к примеру, вода подается к бойлеру, унитазу и смесителю одновременно.

Рекомендации по эксплуатации

Сильфонные подводки не требуют особого ухода и специализированного обслуживания.

Для увеличения срока службы и нормальной работы шлангов следует соблюдать некоторые правила:

• Через полчаса после установки подводки следует проверить оба соединения при помощи сухой тряпки. В случае обнаружения течи её рекомендуется немедленно устранить, подкручивая накидные гайки, но в то же время, не допуская излишнего пережатия прокладки.
• Желательно, чтобы резьбовое соединение фитинга подводки и трубы состояло из одинаковых сплавов. Это поможет избежать возникновения электрохимической коррозии и продлит срок службы шлангов.

• Обычно максимально разрешённый радиус изгиба сильфона прописывается в паспорте изделия и допускать его уменьшения не следует.
• При установке подводки нельзя перекручивать и чрезмерно растягивать шланг. Это может вызвать нарушение целостности стенок, а повреждённые сильфоны неремонтопригодны, поэтому придётся менять подводку целиком.

О том, как выбрать сильфонную подводку для воды, смотрите в следующем видео.
