Самодельные приспособления и станки для холодной ковки

Изделия произведённые методом холодной ковки

Предлагаем вам ознакомиться с вариантами изделий которые вы можете сделать используя метод холодной ковки:

Элемент забора полностью сделанный по методу холодной ковки. Для соединения деталей использованы хомуты. Для изготовления использовались станки: «улитка», торсионный, «гнутик» и «фонарик».

Скамейка содовая — изготовлена посредством холодной ковки и обшитая деревом.для соединения элементов использована сварки и хомуты. В изготовлении применялись станки — «улитка», торсионный, пресс.

Балконные перила — метод производства — холодная ковка. Элементы перил соединены при помощи сварки и хомутов. Используемые станки при производстве — «волна», «улитка», пресс.

Лестничные перила — произведены по методу холодной художественной ковки. Детали соединены с помощью сварки. В производстве использованы станки — торсионный, «фонарик», «улитка».

Козырёк — методом холодной ковки выполнен каркас козырька. Детали соединены с помощью сварки. В процессе изготовления использованы станки — «улитка», «волна», пресс.

Мангал — простая конструкция изготовленная по методу холодной ковки. Для соединения деталей использованы хомуты и сварки. Элементы мангала производились на станках — торсионный, «улитка».

Двуспальная кровать — для спинок использован метод холодной ковки. Соединения сделаны сваркой и хомутами. В процессе изготовления использованы станки — «улитка», «волна» и пресс.

Как видно из всего вышеперечисленного, метод холодной ковки не требует больших финансовых затрат и довольно лёгок в освоении, поэтому если вы решили начать обучение кузнечному делу именно с этого метода, то вы поступили правильно.

Примеры изделий с завитками

Оригинальный козырек над входом в здание:

При оформлении французского балкона оригинальные завитки придают ажурный вид всему изделию.

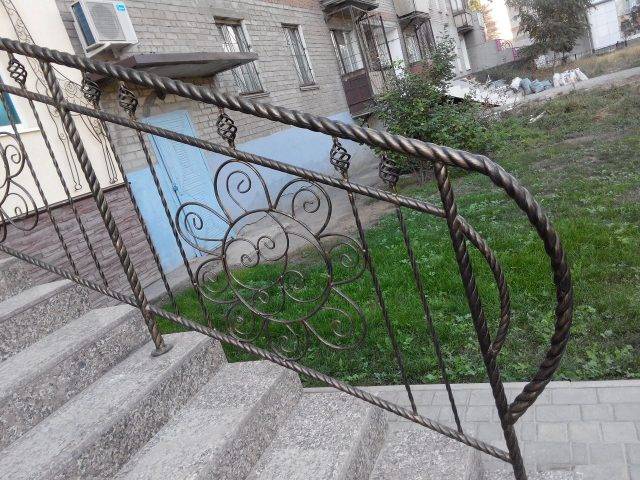

На лестничном пролете завитки выглядят весьма оригинально.

Используя одни завитки, изготавливают опоры для скамьи, а также в том же стиле создают решетку для камина.

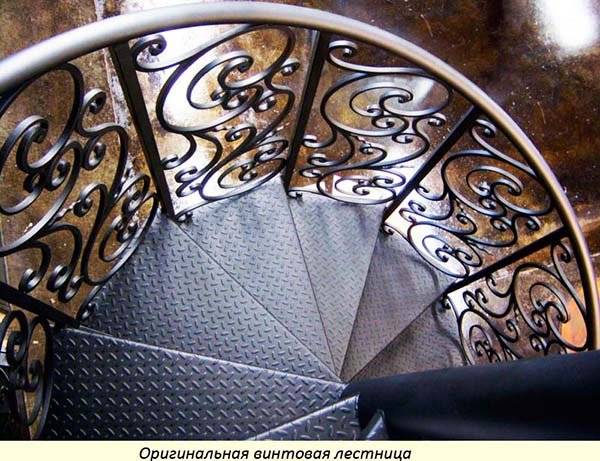

На винтовой лестнице видна рука отличного мастера. Не всякий сумеет сделать подобное изделие.

В створке ворот присутствуют элементы, изготовленные на станке «Улитка». Тяжелое изделие прибрело особую легкость.

Легкая лестница в стиле Хай-тек. Она может украсить не только загородный дом. Современные дворцы при минимализме конструкции могут иметь отличный вид.

Простор для творчества не ограничен. Многие кузнецы являются настоящими художниками. Они украшают мир вокруг себя.

Видео: “Улитка” – холодная ковка своими руками.

Самодельные станки и приспособления для домашней мастерской: общая информация

Каждый владелец гаража или мастерской в зависимости от своих потребностей сам подбирает оснащение. Многие из них знают как делаются самодельные станки и приспособления для гаражей, поэтому обходятся собственными силами при обустройстве помещения, подгоняя уже под себя технические особенности конструкций.

Так, при создании металлического слесарного верстака своими руками чертежи и размеры изделия на них можно подогнать под параметры помещения и другие условия. Даже для небольшой домашней мастерской потребуется отвести достаточно пространства, чтобы разместить хотя бы конструкцию универсального складного верстака и минимальный набор инструментов. Необходимая площадь для этого составляет минимум 3-5 м?.

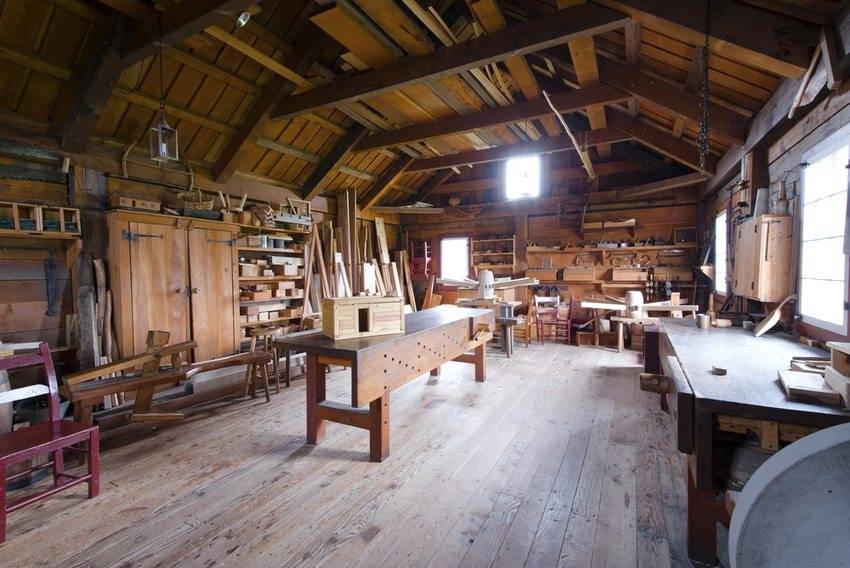

Мастерская, обустроенная в специально отведенном для этого помещении

Изготовление приспособлений для хранения инструмента: полки, стеллажи

На самом деле очень сложно добиться оптимальных рабочих условий. Желательно, чтобы размер помещения был не менее 6,5 м. Для обустройства мастерской можно сделать пристройку к дому или гаражу. Это решение будет самым выгодным при любом раскладе.

Перед тем как проектировать чертеж складного верстака своими руками, который имеет самую габаритную конструкцию (поэтому его размеры учитываются в первую очередь), стоит определиться с некоторыми моментами:

  • обозначить, какие виды работ будут выполняться в мастерской;
  • определить список необходимого инструментария и оборудования.

С помощью крепления инструмента на стене можно существенно сэкономить полезное пространство в мастерской. Для этого прекрасно подойдут полки или стеллажи. Можно удачно скомпоновать эти конструкции, добившись самого рационального распределения площади.

Домашняя мастерская должна быть расположена так, чтобы шум от работающих инструментов не мешал жильцам

В целях экономии пространства можно обзавестись специальным приспособлением для циркулярной пилы своими руками, изготовленным на основе обычной дрели. Такой универсальный станок может выполнять сразу несколько функций, объединяя в себе возможности:

  • циркулярной пилы;
  • шлифовального станка;
  • точила;
  • токарного мини — станка по дереву;
  • отрезного станка.

Рабочий стол можно объединить с тисками для столярного верстака и укомплектовать его выдвижными ящиками, чтобы хранить мелкие инструменты.

Полки для инструментов своими руками: популярные конструкции

Металлические конструкции более прочны и надежны, а деревянные – доступны в цене. Существует несколько вариантов рационального хранения инструментов:

  • настенные полки;
  • стеллажи для инструмента своими руками;
  • потолочные полки подвесного типа;
  • полки-щиты для подвешивания мелких инструментов.

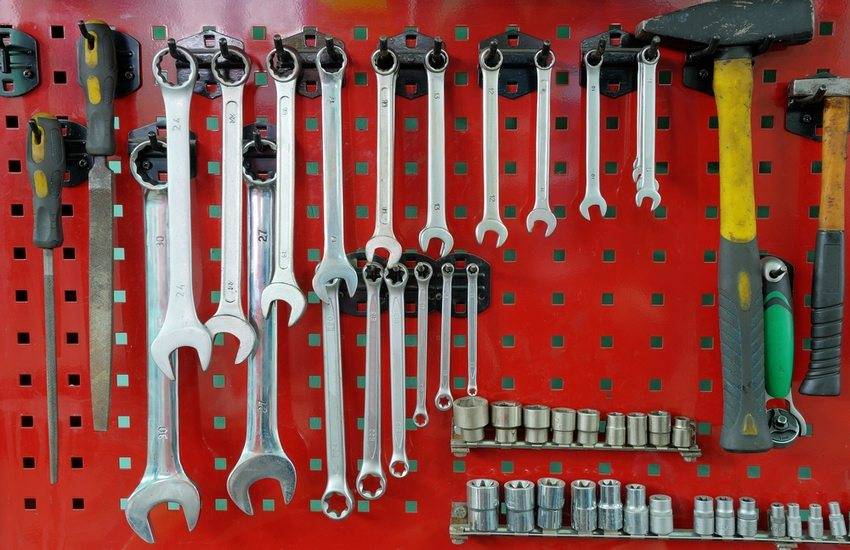

Полка-щит из перфорированной стали для подвешивания мелких инструментов

Технология изготовления полки под инструменты своими руками (щит):

Из фанерного листа выпиливается щит, размечаются на нем места, где будут установлены полочки. Используя лобзик, выпиливаются полки, имеющие боковые стенки. Длина этих боковушек должна совпадать с длиной щита. Выполняется сборка полок под инструменты и фиксация их на поверхности щита с помощью длинных самонарезающих винтов. Осуществляется монтаж крючков. В щите выполняются отверстия, куда устанавливаются дюбели. В них нужно вкрутить специальные крючки, оснащенные резьбой. Предварительно стоит распределить весь инструмент и обозначить точки, где он будет висеть. Производится монтаж кронштейнов или проушин на задней стенке конструкции.

Останется только закрепить полку-щит на стене. Чтобы проушины не соскальзывали с анкеров, рекомендуется фиксировать их специальными шайбами.

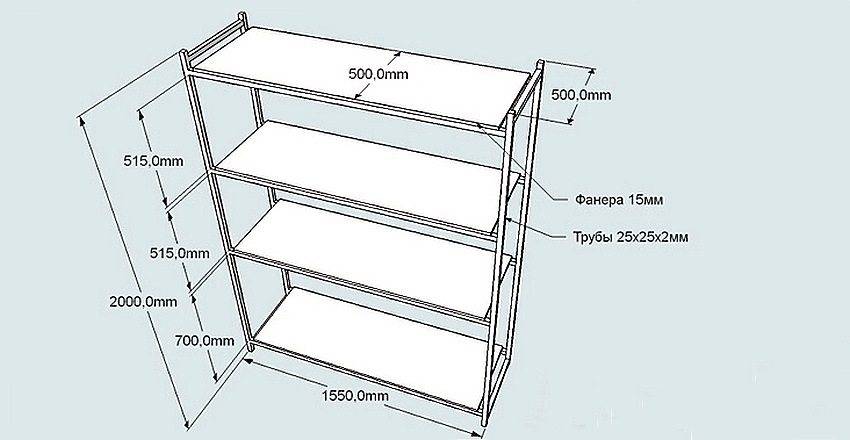

Схема устройства с монтажными размерами стеллажа под инструмент в мастерской

Домашняя мастерская – оборудование, оснащение, размещение

Ковка дома, если речь не идёт о создании только красивого мангала или подставки под цветы рано или поздно потребует создания особых условий для комфортной работы. Даже для занятия ковкой как хобби потребуется большое, хорошо освещённое помещение, где кроме станков нужно будет предусмотреть место и под монтажный стол, и под покрасочный модуль, а также подобрать минимальный набор инструментов для работы.

Набор инструментов для мастерской холодной ковкиИсточник instagram.com

Аргументов выделить просторное помещение много, но при планировании размещения стоит взять во внимание:

  • холодная ковка профильной трубы требует сначала сделать прокат профиля, для того, чтобы можно было легче придать форму завитка или улитки. Для этого вальцы должны размещаться так, чтобы длина помещения была в 2,1-2,5 раза больше отрезка трубы.
  • станок улитка должен иметь доступ со всех сторон;
  • для объёмных работ, например, для сборки оград или въездных ворот монтажный стол стоит делать таким, чтобы он был больше конструкции на 0,2-0,3 метра;
  • станки обязательно должны иметь массивную станину и надёжное крепление к полу, а вот монтажный стол можно сделать по принципу трансформера – они должны быть мобильными и быстро складываться.

Немаловажной деталью оборудования домашней мастерской является и то, каким набором шаблонов будут оснащаться станки. Для начального уровня мастерской улитка для ковки должна иметь 2-4 шаблона, от маленького 10-12 см в диаметре до максимального в 18-20 см. Станок для скручивания профильной трубы, кроме самого ходового размера трубы 25х25 мм, стоит дополнить шаблонами для труб большого диаметра до 40х40 мм включительно

Станок для скручивания профильной трубы, кроме самого ходового размера трубы 25х25 мм, стоит дополнить шаблонами для труб большого диаметра до 40х40 мм включительно.

Самодельный станок-твистер для изготовления фонариков и кручения профильной трубыИсточник pinimg.com

Вальцы для проката, кроме обычной плоской формы должны иметь валы и для работы и с профильной, и с обычной трубой круглого сечения. Для пресса необходимо иметь несколько пресс-форм для работы с листовым металлом. Здесь понадобятся формы для штамповки листьев, лепестков, полусфер и оформления концов профилей.

Основные технологии холодной ковки

Основа холодной ковки — это станки. Их можно купить, а можно изготовить своими руками. Чтобы работать полноценно, то есть выполнять несколько популярных видов изделий, нужно иметь 5-7 станков. В качестве заготовок используются металлические пруты, полосы, квадраты и круги.

Такой способ работы с металлом основывается на пластичности. Это свойство материалов изучают ещё в школе, но большинство людей забывают, что некоторые металлы очень «гибкие». Медь, некоторые виды стали, бронза способны выдерживать высокие нагрузки на изгиб, растяжение или разрыв. Сгибание добавляет им прочности, потому что в месте сгиба происходит дополнительное сжатие.

Для этого способа обработки металла не актуален вопрос «чем посыпают металл при ковке». Дело в том, что при горячем варианте раскалённую заготовку посыпают флюсом (чистым сухим речным песком). Он предохраняет будущее изделие от пережога. Поэтому при холодном способе флюс абсолютно не нужен.


Некоторые станки для холодной ковки можно изготовить своими руками

3 основных способа холодной обработки металла:

  • сгибание;
  • прессование;
  • чеканка/штамповка.

Металл для ковки:

  • железо;
  • медь;
  • сталь (до 0,3% углерода);
  • алюминий;
  • титан.

В декоративных целях готовые изделия иногда покрывают медью или золотым напылением. Это увеличивает их презентабельность и стоимость. Фото изделий, сделанных холодной ковкой, а также их эскизы смотрите на изображениях к статье.

Изготовление простой улитки своими руками

Если вы остановились на упрощенной монолитной конструкции, то знаете, что в этом устройстве применяют простое наматывание прутка усилием рук или с помощью рычага на жестко приваренную к рабочей поверхности форму. Такой станок можно использовать для создания завитков на прутках небольшого сечения (менее 12 мм).

Монолитная неразборная улитка

Изготавливается она так:

  • Сначала вырисовывается схема на листе бумаги будущего шаблона с нужными размерами (иногда схема шаблона наносится непосредственно на основание кондуктора). К этому нужно подойти ответственно, т. к. после приваривания готовой формы исправить ошибки не получится. Толщина очертаний формы на чертеже должна быть такой же, как толщина используемой для ее изготовления металлической полосы. Минимально она должна составлять 3мм. Витки нужно размещать на расстоянии 12–13 мм друг от друга, чтобы между ними в паз умещался деформируемый пруток в 10 мм.
  • Из стального листа толщиной не менее 4 мм вырезается основание улитки (лучше круглое), размер диаметра которого определяется соразмерно величине шаблонной спирали и быть больше размера улитки. Обычно диаметр основания бывает в пределах 70 см.
  • В соответствии с чертежом из металлической полосы толщиной 3мм изготавливается нужная форма завитка. Для этого заготовку лучше прокалить, чтобы она легче поддавалась механической обработке. После изготовления формы лишний конец полосы отрезается, а кромки улитки подрезаются на конус и зачищаются.
  • Готовая форма приваривается к основанию, которое крепится на станине. Иногда шаблон, приваренный к основанию, фиксируют на станине с помощью тисов, установленных на ней. Для этого к обратной стороне основания формы приваривают отрезок бруса для захвата тисами.

При варианте фиксации кондуктора в струбцине тисов можно легко менять шаблоны и получать различные формы завитков, если изготовить несколько видов, монолитно приваренных к основанию устройств.

Съемная конструкция

На рабочем основании сначала прорисовывают контур улитки с отметкой вдоль контура мест нанесения отверстий для крепления шаблона.

По эскизу из стальной толстой полосы изготавливается шаблон и в нем просверливаются отверстия. Он крепится к основанию на болты.

Ковку витой формы нужно начинать от центрального завитка. Конец заготовки вставляется в паз первого завитка формы и плотно к нему прижимается. Для надежности фиксации можно использовать небольшой зажимной инструмент. С усилием свободная часть прутка накручивается на шаблонную форму с помощью приспособления — рычага. Для усовершенствованных конструкций используется рычаг, приводимый в движение с помощью подвижного подшипника, закрепленного на нем. Рычаг изготавливают из прутка диаметром 20 мм.

Посмотреть изготовление такого устройства можно в видеоролике:

Разборные улитки с вращением

Шаблон улитки может состоять из нескольких частей, а деформация прутка происходить путем вращения кондуктора. Такой станок состоит из следующих элементов:

  • толстого металлического основания в виде диска или квадрата;
  • разборного шаблона, закрепленного на площадке основания;
  • вала вращения;
  • рычага для привода вала в движение.

Рабочее основание изготавливается из металла, толщиной от 4 до 10 мм.

Сборный шаблон может состоять из нескольких частей, которые соединяются между собой шарнирными штифтами, вставленными в отверстия проушин, приваренных к концам элементов. Вместе они составляют контур улитки.

Для крепления такой улитки к рабочему основанию в нем нужно просверлить отверстия для ее фиксации к поверхности в определенном положении. Меняя положение сборных частей на основании, можно получать разную кривизну завитков и их форму. Величина дуги формы регулируется специальными винтами, закрепленными на соединительные шарниры.

Составную улитку на шарнирных соединениях самостоятельно изготовить довольно сложно. Обычно, мастера приобретают изготовленный в промышленных условиях штамп и крепят его на станину.

Самим можно изготовить более простое устройство разборного шаблона без использования шарниров. Для этого нужно сделать эскиз сборных частей улитки с местами отверстий. Если подготовить несколько эскизов и, в соответствии с их контурами, просверлить отверстия в основании в разных местах, то можно крепить шаблоны с разными радиусами на одном основании. Для этого потребуется закреплять на болты сегменты контура в местах совмещения отверстий шаблона и основания.

Например, можно выполнить такой вариант:

Устройство со съемными частями улитки и вращающимся цилиндрическим валом, приводимым в движение с помощью рычага, показано в видеоролике:

Волна и зигзаг

Теперь у нас на очереди инструмент и оснастка для волновой и загзагообразной гибки длинномерных заготовок. Упомянутые вначале гнутик и протяжно-нажимной гибочный станок своими руками не воспроизводимы. Кроме того, первый позволяет настраивать шаг и профиль в относительно небольших пределах, а второй дорог. Однако универсальный волногибочный станок все-таки можно сделать своими руками по образцу того, что слева на рис. Заказать придется только вальцы, они должны быть из хромоникелевой или инструментальной стали; остальное – из простой конструкционной, на скобы и дугу нужен лист (полоса) от 8 мм. В дуге устанавливаются ограничители, позволяющие точно выдерживать профиль волны, но рабочие нагрузки на нее передаются в значительной степени; собственно, дуга обеспечивает поперечную жесткость конструкции.

Оснастка для гибки волн при холодной ковке

Гнуть только плавные, но весьма разнообразные, волны можно, добавив к станку-улитке с поворотным лемехом ворот для волн, справа на рис. Рукояти используются прежние, т.к. они вворачиваются в резьбовые гнезда на головке ворота. Коренной (центральный) ролик желательно делать отдельным и крепить к станине болтами с головками впотай. В таком случае, ставя ролики разного диаметра (диаметров), возможно формировать волны переменного и несимметричного профиля. А если обводной ролик выполнить переставным (для чего в его водиле проверливается ряд отверстий), то можно в довольно широких пределах менять и шаг волны.

О соединении элементов и покраске

Кованые детали нужно собрать в единую композицию. Простейший способ – сварка и последующее заглаживание швов болгаркой с зачистным кругом: он толще отрезного (6,5 мм) и выдерживает изгибающие усилия. Но гораздо эффектнее смотрятся соединения фасонными хомутами, их штампуют из полосы от 1,5 мм на инерционном штампе; можно также достаточно быстро и без опыта отковать по-горячему, см. ниже. Заготовку хомута делают в виде П-образной скобы на оправке в размер соединяемых деталей и загибают ее крылья с тыла на месте большим слесарным молотком или кувалдой 1,5-2 кг по-холодному. Красят готовое изделие, как правило, кузнечными эмалями или акриловыми красками по металлу. Эмали с пигментом из кузнечной патины дороже, но лучше: высохшие, они цвета благородного несколько под старину, не отслаиваются, не выгорают, износо- и термостойки

Как обойти камень

Т.е. камень преткновения во всем вышеописанном: фасонные наконечники прутьев; без них забор не забор, ворота не ворота и калитка не калитка. Инерционный штамповочный пресс (поз. 3 на рис. с видами станков) дорог, но эффективен. Он работает по принципу маховика: вначале, плавно вращая коромысло (штангу с грузами), отводят винтовой боек назад до упора. Затем вкладываютт в гнездо сменный штамп, ставят заготовку. Далее быстро раскручивают коромысло в обратную сторону (это момент травмоопасный!) и оставляют его свободно вращаться – пошел рабочий ход. В конце него боек очень сильно бьет по хвостовику штампа; за счет инерции грузов развивается усилие, достаточное для штамповки.

Станок для холодной ковки концов прутьев

Нагрузки, особенно ударные, в инерционном штамповочном станке велики, приходятся на малые площади, а точность изготовления его деталей нужна высокая, поэтому делать его своими силами лучше и не пытаться. Самостоятельно возможно сделать ручной прокатный стан, см. рис. справа, но лишь частично: валки из спецстали, валы и подшипниковые втулки придется заказывать, а шестерни покупать или искать б/у. Получать же на таком стане можно только наконечники гусиная лапка и лист (копье), причем по их шейкам сразу будет видно, что это машинная работа.

Между тем такие же, и некоторые другие, наконечники прутьев можно отковать горячим способом, не будучи опытным кузнецом. Хороший, явно ручной работы наконечник-лист куется просто кувалдой и молотком, а ковочный штамп (штемпель) для лапок делается из негодного напильника, в котором болгаркой выбираются канавки. Кузня для этого нужна? Для эпизодической мелкой работы совсем не обязательно; главное – разогреть металл. Пропановая горелка не годится, нагрев должен быть равномерным со всех сторон и без пережога. Итак, приходим к выводу, что холодная и горячая ковка не исключают друг друга: чтобы с помощью простых станков для холодной ковки или вовсе подручными средствами получать качественные изделия, очень даже не помешает вдобавок к ним небольшой кузнечный горн из подручных материалов.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Пресс

Его задача – сформировать наконечники («листик» и «гусиная лапка»). По сути, он расплющивает торец заготовки, придавая ей ту или иную форму. Самая сложная из конструкций, комплектующие для которой (особенно боёк) придется приобретать отдельно.

Художественная холодная ковка – это искусство. В основном оно приобрело чисто декоративный окрас, не потеряв при этом практичность и целесообразность. Из прутов металла, арматуры и прочего материала можно изготовлять удивительные вещи.

Главное, приобрести или смастерить своими руками все необходимые станки и оборудование, чтобы воплотить свои мечты о прекрасном в жизнь.

Ручной привод или электрический?

Электрический привод можно установить на любой станок. Другой вопрос – нужно ли? И снова решение зависит от ваших планов. Электрический привод позволит вам сэкономить собственные силы. Но это не главное его преимущество. Вращательный момент при электрической силе будет более равномерным, а это приведет к ровным и одинаковым элементам ковки.

Чертеж станка для холодной ковки.

Претендент номер один для электрического привода – торсионный станок, где равномерность винтового скручивания вручную соблюсти чрезвычайно трудно. Выполнить его тоже очень просто. Понадобятся полуось ведущего моста старого автомобиля, зубчатая пара дифференциала, защитный рукав. Мощность самодельного двигателя не должны быть высокой – не больше трех кВт и не выше 900 оборотов в минуту.

Что же касается электрификации остальных станков, решайте сами. Если вы планируете заниматься холодной ковкой для собственных нужд, электрическая тяга вам вряд ли понадобится.

Сделать станок для холодной ковки своими руками – задача непростая и очень увлекательная. Чем качественнее будет его выполнение, тем легче вам будет работать на нем. И тем красивее выйдут ваши металлические кружева.

Желаем прочных улиток, качественных прутьев и настоящих ценителей вашего кузнечного искусства.

Устройство станка


самодельный станок для продольного скручивания

Станок для продольного скручивания представляет собой основание, которое крепится к верстаку. Длина основания соответствует длине скручиваемого участка, при этом допускаются большие выпуски прута. На большинстве станков длина скрутки не превышает 90 см. С одного конца основания жестко закреплен патрон для установки оправки. На другом конце такой же держатель на подшипнике с осью вращения, параллельной основанию. В комплект идет набор оправок, подходящих под разные размеры прутка. Скручивать прут легко благодаря трем длинным ручкам.

Инструмент работает с прутом квадратного сечения, максимальный размер 14 х 14 мм и металлической полосой с максимальным сечением 30 х 5 мм. Можно установить несколько прутков малого сечения и скручивать их вместе.

Вес устройства около 19 кг, в набор дополнительно идет пара шестигранных ключей. Станок для продольного скручивания можно приобрести отдельно или в комплекте с набором кузнеца, включающим все перечисленные устройства.

Наглядно посмотреть возможности твистера можно в видеоролике:

Ручные инструменты для ковки. Цена

Ручной станок для гибки завитков МЗ-V1 позволит изготовить основные кованые изделия различной конфигурации. В его комплект входит опора для работы с длинными заготовками, зажимные эксцентрики для квадрата и полосы, оправка для изготовления завитков. Цена на оборудование – от 19 700 рублей.

Ручной инструмент продольного скручивания МЗ-ТR создан для функционирования в бытовых условиях. Применяется он чаще всего с целью изготовления различного рода решеток, металлических кованых заборов, перил, при отделке лоджий и балконов. В комплект с устройством входят специальные оправки для скручивания квадратов и полос. Стоит станок МЗ-Т R 16 920 рублей.

Ручное оборудование МВ20-12

, с помощью которого производится гибка различных металлических элементов с небольшим сечением (полосы, прутка, проволоки и т. д.). Подойдет для моделестроения и других работ с тонким материалом. Цена на станок МВ20-12 – 6 390 рублей.

МВ10-6

– это небольшой ручной инструмент, которым удобно сгибать металл в кольцо или дугу. Применяется он при изготовлении цветочных подставок, бра, люстр и других светильников. Используются при этом полосы и прутки, проволока из черного или цветного металла диаметром до 6 мм, квадраты 6х6 мм. Чтобы было удобно работать, станок оснастили ручкой длиной в 340 мм и верхним роликом с точной регулировкой. Такое оборудование будет полезно домашним умельцам при создании ажурных изделий и конструкций из металла, мастерам арт-металла, ремесленникам, школам. Стоит МВ10-6 – 9 045 рублей.

Ручной станок МО5 -GX

предназначен для легкого и быстрого изготовления самых популярных элементов в ковке — «хомутов». При его применении не требуются большие навыки в кузнечном деле, так как он совсем не сложен в эксплуатации. Цена такого станка – 10 692 рубля.

Универсальный гибочный станок МВ30-6х50

будет удобно использовать в небольшой мастерской, на даче или в гараже для сгибания металлических профилей, труб, квадратов, прутков, полос. С его помощью можно произвести много вариантов гибки в разных плоскостях и разной конфигурации. Инструмент для ковки укомплектован удобными упорами и гибочными оправками. Стоит МВ30-6х50 – 11 385 рублей.

Ручной трубогибный станок МО7-ТG является отличным решением для мобильной работы на месте установки изделия. Его можно применять при изготовлении ворот, калиток, пергол, навесов, теплиц и других легких металлоконструкций. Устройство способно изгибать арки, кольца, дуги из труб прямоугольного и квадратного сечения, полос, прутков, квадрата. Цена на трубогиб МО7-Т G – 29 160 рублей.

Ручной универсальный станок МВ32-25

– это надежная и прочная конструкция, с помощью которой трубы можно согнуть по любому заданному радиусу. Инструмент позволит дешево и легко выполнить не только разовые, но и мелкосерийные работы по гибке профилей и труб. Стоимость МВ32-25 – 44 820 рублей.

СтанокBlackSmitMO4AKR применяется при изготовлении «корзинок» и продольном скручивании изделий. Ковка корзинок производится из заранее сваренных заготовок одинаковой длины. Скручиваются изделия на участке в 500 мм, однако, длину можно увеличить самостоятельно. Цена на такое устройство – 35 577 рублей.

Устройство станков для ковки по холодному типу

Каждое приспособление для того, чтобы можно было заниматься холодной ковкой, имеет свои особенности и параметры. Чтобы беспрепятственно можно было сделать станок для холодной ковки своими руками, необходимо разобраться, что представляет собой каждый из них.

СтанокУстройство
Гибочные станкиКонструция этого устройсвта такова, что при помощи изменения роликов и клиньев меняется размер волн и изгибов. Им возможно изгибать прутья до 16 мм. Единственный нюанс этого устройства- его нельзя сделать самостоятельно, потому как требуется обрабатывать и вытачивать много деталей точного размера. Стоимость такого приспособления невелика.
ТвистерРаботает агрегат благодаря оснащению его специальным шаблоном, к которому придавливается обрабатываемый кусок металла. Давление при этом должно быть очень большим, поэтому те, кто работают на твистере, должны обладать достаточной силой для этого. Кроме этого, сохранность самого шаблона обеспечена наличием упорного рога (концевого). Что касается серединного рога, который иначе назван обводящим, то его следует делать таким образом, чтобы он мог менять свое положение и быть в нем зафиксирован. От этого зависит эффективность работы, особенно для тех, кто приступает к процессу впервые.
Основание с проставкамиТакой агрегат позволит сделать узоры абсолютно любых вариаций. Сама по себе конструкция очень проста и представляет собой пластину из прочного и надежного материала, в которую вкручены проставки на определенном расстоянии. Для таких целей можно использовать болты с размерами от м8 до м24. Толщина металла при этом зависит только от мастерства того, кто работает на станке. В основном такое приспособление хорошо подходит для металла с толщиной 6 мм.
Улитки Станок-твистерС воротомТакая установка представляет собой пластину-основу, на которой находится специальный виток. Такой виток используется в качестве шаблона для будущего изделия. Особенность станка в том, что «улитка»-шаблон разделена на несколько частей, которые закреплены между собой при помощи специальных соединительных элементов, что позволяет во время работы шаблону варьировать по форме, чем и создаются различного рода волны и изгибы. Минусы в такой конструкции тоже есть, поскольку для того, чтобы изготовить такой станок для холодной ковки своими руками необходимо подбирать очень прочный материал, которой не согнется со временем. Также продумывать соединительные петли, которые достаточно уязвимы, учитывая величину силы, с которой происходит весь процесс сгибания металла.
Рычажного типаВ таком типе станка «улитка» шаблон прикреплен очень прочно к основанию. Производительность у него за счет такого факта меньше, однако, надежность больше. при помощи специального рычага осуществляется прижим металлической пластины к шаблону, одновременно в процессе необходимо перемещать передвижной ролик. Чтобы сделать такой станок для холодной ковки своими руками можно использовать стальной материал, который отличен свей прочностью, а ролик можно выполнить из обычного роликового подшипника. В целом конструкция схожа с трубогибом.
Торсионный станокТакое устройство хорошо поможет в винтовом скручивании прутьев. Такой станок делается из основы цилиндрической формы из металла и двух крепежных и одновременно скручивающихся элементов. Желательно оснастить такую конструкцию специальной парой лап, которые не будут давать обрабатываемому металлу гнуться не так как необходимо. Принцип работы на станке таков, что прут помещается в удерживающие его элементы, с одного конца зажимается, а с другого конца с помощью вращающегося шпинделя закручивается до нужного размера винтовой волны.

Читать также: Как высчитать вес металла по размерам

Приспособления для выполнения «гусиной лапки»

«Гусиная лапка» — расплющивание с нанесением красивых насечек концов заготовок для придания большей изящности конструкции или с целью уменьшения толщины для различных соединений.

Концы элементов оформлены «гусиной лапкой»

Эту операцию можно выполнить при помощи станка с матрицей или приспособлением и тяжелым кузнечным молотом на наковальне. Оба варианта мы даем в виде видеоматериалов.

Станок для изготовления «гусиной лапки»

Приспособления для ковки «гусиных лапок»

Подробный процесс изготовления штампа

Ниже прокатный станок для выполнения той же операции.

Станок для прокатки «гусиной лапки» (расстояние между вальцами регулируется). Материалы для прокатного станка: шестерни и валы — запчасти от комбайна б/у

Принцип действия

Источники

  • https://sdelairukami.ru/konduktor-ulitka-dlya-holodnoj-kovki-svoimi-rukami/
  • https://podelki.expert/stanok-dlya-xolodnoj-kovki-svoimi-rukami/
  • https://metmastanki.ru/stanok-ulitka-dlya-holodnoy-kovki
  • https://v-teplo.ru/stanok-dlya-holodnoj-kovki.html
  • https://1builder.ru/xolodnaya-kovka-stanki-i-chertezhi-svoimi-rukami.html
  • https://www.rocta.ru/info/kak-sdelat-stanok-dlya-holodnoj-kovki-svoimi-rukami/
  • https://papamaster.su/chertezhi-stanka-dlya-xolodnoj-kovki/
  • https://www.umeltsi.ru/stanki/3989-stanok-dlya-holodnoy-kovki-svoimi-rukami.html
  • https://svoimirykamiinfo.ru/xolodnaya-kovka-svoimi-rukami/
  • https://www.rmnt.ru/story/instrument/kuznechnoe-oborudovanie-stanok-dlja-xolodnoy-kovki-svoimi-rukami.1172021/
  • https://pochini.guru/instrument/stanok-dlya-holodnoy-kovki

Станок «Улитка» для ковки своими руками

согласно чертежам и технологии

Прежде чем делать любые приспособления, ручные инструменты или станки для художественной ковки, требуется выполнение графических изображений, шаблонов, эскизов, чертежей будущего приспособления.

Чтобы более точно получилась разметка, лучше всего пользоваться миллиметровой бумагой. Нарисуйте на ней спираль, у которой постепенно увеличивается радиус витков. Между витками нужно соблюдать одинаковый шаг. Нужно сказать, что это условие необходимо соблюдать только в случаях, если нужна симметричность узоров, как правило, делают не более 4 шт.

Также учитывайте и то, какие будут заготовки, с которым нужно работать. Дистанцию между витками нужно сделать так, чтобы она немного превышала диаметр металлических прутьев, иначе сложно будет доставать из станка готовое изделие.

Чтобы создать полноценный процесс работы, необходимо сделать надежную фиксацию одного конца изделия. Тут понадобится кусок прута, который равен ширине полос. Для фиксации рабочей площадки потребуется верстак. Часто в роли стойки используют кусок толстостенной трубы. Главное – обеспечить максимальную фиксацию, так как при холодной ковке усилия прилагаются довольно большие.

https://youtube.com/watch?v=rUTdr5Cb9SE

Сборка станка

По длине конструкции можно приварить небольшие кусочки прутков с расстоянием 5-6 см, в рабочей площадке для них нужно сделать специальные отверстия. Не забывайте тщательно крепить концы изделий, которые будете выгибать.

Холодная ковка является особенно популярной среди начинающих в кузнечном деле. Для изготовления изделий этим способом не нужно ни хорошо оборудованной мастерской (можно обойтись гаражом или сараем), ни обладания большим опытом, не нужны особые знания о поведении металлов. Что касается приспособлений, то все необходимые станки и инструменты можно изготавливать своими руками в домашних условиях.
