Свайный фундамент с ростверком: устройство своими руками

Как работает ростверк и что он дает

Фундамент ростверк что это, какова его цель? Главная задача данного сооружения – соединить сваи, которые работают как передатчики тяжести на грунт точечно. Также, ростверк равномерно распределяет на них полную нагрузку, не затрагивая землю, не касаясь и не опираясь на нее. Его связь со сваями достаточно слабая, что в зимние перепады (пучение), может негативно сказаться на конструкции в целом.

В основном, его предназначение – держать здания с небольшим весом, предпочтительно в 1 или 3 этажа. В регионах с проблемным грунтом на него устанавливают совсем облегченные варианты – деревянные или каркасные конструкции. Перечень грунтов, на которые можно установить фундамент под ростверк, довольно обширен: суглинистые, торфяные, илистые, глины, лес, пучинистые.

Без особых проблем выполняется застройка на склонах холмов или участках с большим процентом промерзания земли. Благодаря прочным подпоркам из свай, таким конструкциям склоны не страшны – применяется каркасная технология. Также, допустимы строения с основанием, ширина которого больше 3 метров. Ростверк признан строителями как универсальный элемент.

Свайно-ростверковый фундамент

Еще не так давно пользовались популярностью всего четыре виды фундаментов для зданий: свайный, ленточный, плитный и столбчатый. Но все они имеют один ключевой недостаток: очень тяжело и дорого строить фундамент на участке с большим углом наклона. Ведь тогда нужно удалять лишний слой почвы, делать обноску и дополнительно усиливать конструкцию. Именно по причине дороговизны и сложности в установке фундамента на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого через свою конструкцию и особенности проектирования.

Технология выполнения работ

  1. Разравнивается и планируется строительная площадка, – удаляется весь мусор, почвенный грунт снимается.
  2. При большой глубине выемки почвы осуществляется подсыпка грунта или гравия, щебня, дресвы до общего среднего уровня земельного участка.
  3. Осуществляется разметка, – устанавливаются колышки на место будущих свай, размечается местоположение ростверка.
  4. Вынимается грунт под сваи:

    • посредством бурильной механической установки;
    • вручную, – садовым или подобным буром.
  5. Устанавливаются сваи:

    • винтовые, – в таком случае операция по выемке грунта пропускается;
    • готовые железобетонные, из-за их массы необходимо воспользоваться подъёмными механизмами; кроме этого, часть, которая будет находиться под землёй, необходимо покрыть жидким битумом или мастикой;
    • деревянные, в виде брёвен, нижнюю часть также обрабатывают гидроизоляционными составами;
    • трубчатые сваи, – для предотвращения быстрой коррозии металл обрабатывают грунтовкой с антикоррозионными добавками; внутрь устанавливается арматура, прутки которой предварительно обвязываются между собой; трубы не металлические, например, асбоцементные, пропитывают битумной мастикой;
      Примечание. Тип свай используется один, в зависимости от общей выбранной конструкции фундамента.
    • точность установки, глубина, отклонение от вертикали контролируется отвесом, уровнем, рулеткой и натянутым строительным шнуром;
    • при заливных сваях в грунтовое отверстие опускается заранее скреплённая между собой арматура;
      Совет. Если есть возможность, то арматуру лучше собирать вокруг цилиндрической оправки. Получившаяся конструкция оборачивается снаружи 2…3 слоями толи для гидроизоляции.
  6. Производится заливка бетона в земляные отверстия или трубчатые сваи.
  7. Монтируется опалубка:

    • подвесная, – при высоком ростверке;
    • наземная, – при повышенном;
    • заглубленная, – при низком.
  8. При низком и повышенном ростверке производится отсыпка гравийно-щебёночной подушки. Причём, для низкого ростверка, гидроизоляция укладывается сверху на отсыпку.
    Совет. При выполнении заливных свай, в том числе из труб, опалубку для них и ростверка лучше делать единую, – при заливке получится единая монолитная конструкция, что значительно скажется на увеличении её прочности и жёсткости.
  9. По окончании монтажно-установочных работ производится заливка бетона. Уплотнение осуществляется глубинным вибратором или протыканием (как квашеную капусту) гладкой арматурой.
    Совет. При выполнении бетонных работ необходимо руководствоваться правилом: «укладка всей бетонной смеси должна осуществляться за один этап».
  10. Производится разравнивание поверхности ростверка.
  11. По истечении 1…2 часов после укладки, влажный бетон посыпается слоем песка толщиной до 1…2 см, который увлажняется и накрывается гидроизоляционным материалом.

Опалубка снимается через 5…7 дней, после чего следует окончательное схватывание бетона, покрытие нижних частей фундамента битумными мастиками для гидроизоляции.

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

  • разметка участка застройки;
  • земляные работы;
  • монтаж свайных опор с учетом глубины заложения;
  • обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

  • Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
  • После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
  • Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
  • По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

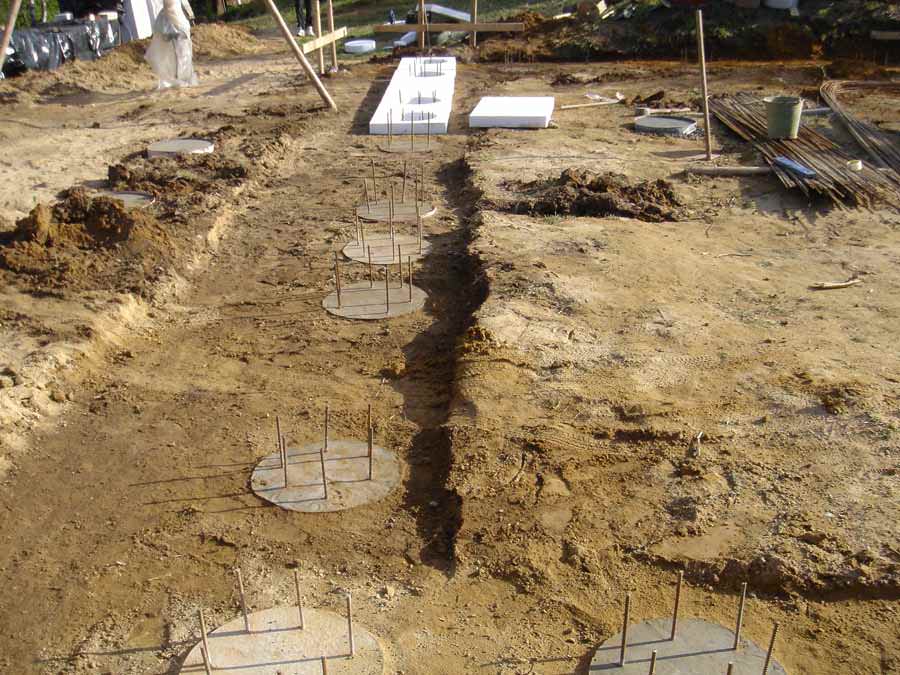

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

Материал для фундамента при частном строительстве

При строительстве, в зависимости от выбранного типа фундамента, понадобятся:

  • сваи, – из дерева (столбы из лиственницы), металлические или другие трубы;
  • брёвна или брусья из лиственницы, швеллер, балка, двутавр, рельс и т.п., – для организации горизонтальной несущей части фундамента;
  • щебень, гравий, песок;
  • арматура Ø8…12мм, – стальная или стеклопластиковая;
  • вязальная проволока или пластиковые хомуты;
  • цемент марки М400 (ПЦ-400Д20);
  • материал для опалубки, – доски, оргалит, полимерные листовые материалы и другие подобные изделия;
  • гидроизолирующие материалы, – толь, полиэтиленовая плёнка, битум или битумная мастика;
  • набор разнообразных метизов;

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность

Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн. Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта

Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ

Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

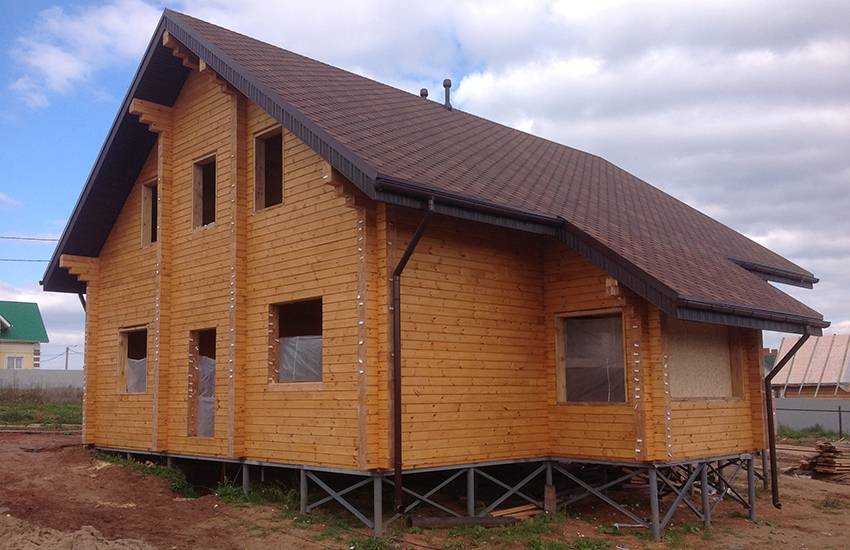

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов. Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай

Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Армирование

На следующем этапе работ делают каркас из арматуры. Согласно проекту, арматуру нарезают нужными кусками и раскладывают на основании фундамента. Специальной вязальной проволокой скрепляют арматуру и формируют металлический каркас ростверка. На видео подробно рассказывается, как сделать армирование ростверка.

В местах, где будут опираться несущие конструкции, прутья укладывают чаще и большего диаметра. Верхушки свай обязательно связывают с армокаркасом. Делают это путём сварки. На арматуру приваривают закладные детали в непосредственной близости от металлических частей свай. Затем электро или газосваркой соединяют их между собой. Таким образом, обеспечивают монолитное соединение свай с ростверком и равномерное распределение нагрузки от здания на грунт.

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

  • устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
  • независимость возведения фундамента и зданий от рельефа местности;
  • заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
  • формирование свайного поля отдельно от ростверка;
  • расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
  • возможность строительства собственными руками без привлечения крупных механизмов;
  • экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
  • возможность строительства зданий сложных геометрических форм;
  • высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

  • невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
  • ростверковый фундамент невозможно сделать в каменистых грунтах;
  • для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
  • проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

обустройство опалубки

Опалубка под обвязку свай монолитным железобетонным ростверком выполняется из обрезных досок толщиною не мене 2-х сантиметров. Все работы выполняются в следующей последовательности:

  • Оголовки свай покрываются гидроизоляцией из битумной мастики;
  • Выполняется отсыпка свай песком на высоту вертикальной плоскости оголовков. Ширина песчаной подсыпки должна быть равна ширине железобетонного ростверка;
  • По контуру ростверка с обеих сторон забиваются колья с шагом в 2 метра (необходимы для фиксации стенок опалубки). Для кольев лучше всего использовать брус сечением 5*5 см. Если высота кольев превышает 50 сантиметров, в верхней части их необходимо связать горизонтальной планкой.;

Рис.: Опалубка железобетонного ростверка

  • Выполняется монтаж боковых стенок опалубки, обрезные доски фиксируются на кольях с помощью гвоздей;
  • Укладывается нижняя стенка опалубки. Доски размещаются на поверхности песчаной подсыпки и внахлест соединяются гвоздями либо саморезами с боковыми стенками;
  • Внутренняя поверхность опалубки застилается гидроизоляционным материалом — рубероидом либо пергамином.

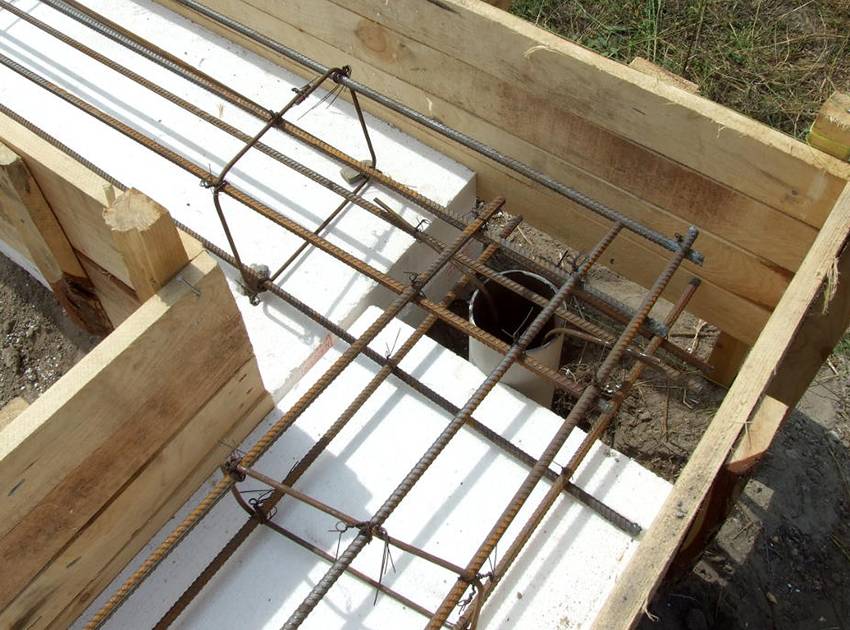

Рис.: Опалубка, готовая к заливке бетоном

Применение свайно-ростверкового фундамента

Использование СРФ при строительстве деревянного дома.

Где используется СРФ?

  1. На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
  2. Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
  3. Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
  4. Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
  5. При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
  6. На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
  7. В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Особенности армирования столбчатого фундамента

  1. Нормой для ростверков является наличие так называемого изгибающего момента в вертикальной плоскости. Ведь он представляет собой уложенные на сваи балки. В то же самое время пролет, который располагается между опорами, восприимчив к весу различных частей здания, а также к другим нагрузкам. Он как бы расположен в подвешенном состоянии в воздухе. По этой причине и появляется прогиб;
  2. Ростверк полностью исключает всякое воздействие со стороны грунта. Поэтому можно довольно просто спрогнозировать возникновение в нем напряжения. К примеру, нижняя часть поперечного сечения во всех случаях оказывается растянутой в пролетах, находящихся между сваями. Верхняя же – в зонах, где конструкция опирается на сваи.

Эти особенности ростверка имеют определяющее значение в процессе составления схемы армирования ростверка свайного фундамента

Неудивительно, что большое внимание уделяется повышению мощности нижнего пояса устанавливаемого арматурного каркаса в участках между сваями. В то же самое время, важным остается усиление верхнего пояса в точках опоры

Также следует помнить, что перед тем, как приступить к монтажу ростверка и его армированию, необходимо грамотно и четко определить требуемый тип свайного фундамента и общее количество необходимых свай.

Схема ленточно свайного фундамента

Ключевая проблема, какая возникает при расчете и строительстве фундамента – это неправильный выбор сечения самого ростверка. Нужно всегда учитывать наличие воздушной подушки под плоскостью ростверка, вариант как на рисунке категорически запрещается делать.

Также некоторые проектировщики, особенно без опыта, могут в схеме совместить элементы плитной и ленточной конструкции. Если зимой возникнет вспучивание почвы, тогда лента фундамента поднимется, а плиты не будут давать это сделать. В результате случится разрыв свай и быстрое разрушение основания.

Предлагаем ознакомиться: Столбчатый фундамент для бани своими руками

Если нужно сделать расчет поперечного сечения ростверка и размера свай, тогда нужно сначала разработать проект дома со спецификациями несущих стен и перекрытий. За счет этих данных проводится расчет допустимых нагрузок на будущее основание, подбирается тип заводский свайных элементов и уже затем подбирается толщина плиты ростверка.

при выборе ступеней также определяются сразу с толщиной кладки стены, а также места расположения опор. Тут нужно помнить, что края ступеней не должны опираться на опоры. Поэтому сваи устанавливаются полностью в свободном порядке. Арматура устанавливается на одной плоскости со зданием, также расположение ее должно быть в самих ступенях, а соединение гибкое без элементов сварки.

Повышение крепости и надежности фундамента достигается его армированием. Бетон выдерживает большие нагрузки на сжатие. Изгибные или растягивающие усилия даже небольшие, разрывают его.

На столб фундамента действуют такие нагрузки:

  • на сжатие – вес здания;
  • на разрыв – зимой пучение грунта сжимает стенки столба и отрывает его вверх от подошвы;
  • на излом/сдвиг, зимой – горизонтальные подвижки грунта при замерзании или летом – сдвиг плотного слоя по водонасыщенному или слабому грунту.

Для нагрузок на сжатие не армируют, а воздействие от пучения грунта полностью устраняют, обернув столб тремя слоями полиэтилена или рубероида. Сдвиговая нагрузка возможна редко, но защищают от нее армированием.

Второй зоной армирования в столбчатых фундаментах, является ростверк. Армирование ростверка свайного фундамента производят только по его нижней и верхней поверхности с учетом толщины защитного слоя бетона.

Классификация

От вида ростверка, уложенного на свайный или столбчатый фундамент, зависит долговечность, эргономичность и эстетичность сооружения. Поэтому к его выбору необходимо отнестись край не серьезно.

Классифицируется ростверк по:

  • месту расположения;
  • конструкции;
  • материалу.

Виды объекта по месту расположения

По месту расположения существует три вида ростверка.

1.Высокий тип фундамента. Он отличается целесообразностью, так как располагается в 15–25 см., а то и выше от поверхности земли. За счёт этого создаётся дополнительная вентиляция пола, что исключает сырость и появление плесени.

Также эта конструкция позволяет попасть под сооружение, чтобы проверить целостность основания жилища и при необходимости без проблем его отремонтировать. К тому же пустота под полом является дополнительной зоной для хранения, например, садового инвентаря или для просушки урожая.

Есть и недостаток: в доме с высоким ростверком нельзя сделать подвальное помещение, поэтому погреб нужно сооружать отдельно.

2.Низкий тип ростверка. Объекты этого типа сооружаются в уровень с поверхностью земли. Из-под опалубки вынимается 20 см грунта, чтобы плита или балки находились над воздушной «подушкой», но при этом не касались почвы.

Благодаря такой конструкции отсутствует пространство под жилищем, которое не «ворует» тепло, что позволяет значительно сэкономить на теплоизоляционном материале. Правда, придётся немножко потратиться, чтобы изолировать «подушку», иначе ростверк будет лежать на грунте, что приведёт к осыпанию земли в открытое пространство.

3.Заглубленный тип основания. Этот вариант пользуется большой популярностью, так как помещение получается очень тёплым, комфортным, надёжным, долговечным, безопасным. Выполняется он следующим образом: копается траншея, монтируются сваи или столбы, делается опалубка и заливается бетон. Этот тип базиса превосходен даже для домов в несколько этажей.

Оптимальным является объект, устроенный на уровне земли, поскольку он равномерно распределяет нагрузку на несущую плоскость.

Виды сооружения по конструкции

Конструктивно существует три вида фундамента, но мы рассмотрим два.

  1. Монолитный вид. Он представляет собой цельную плиту или замкнутую балку. Монолитный ростверк чаще всего используется при малоэтажном строительстве.
  2. Сборный вид. Он представляет собой «конструктор», состоящий из деталей, оборудованных крепежной системой. Применяется он в основном для строительства промышленных зданий и многоэтажных сооружений. Для частного домостроения сборная категория не подходит, так как её изготовление очень трудоёмкое и затратное.

Безупречный вариант для частного строительства – это монолитный вариант, например, из швеллера или армированного бетона. О нём и речь далее.

Разновидности основания по материалу

По материалу существует четыре вида.

  1. Деревянный. Он безупречен для древесных домов и срубов. Отличается надёжностью, прочностью, экологичностью, безопасностью. Но в то же время требуется обработка противопожарными, гидроизоляционными и антисептическими составами.
  2. Железобетонный. Он изготавливается из стальной арматуры и бетона, которые, сочетаясь, обеспечивают долговечность, износостойкость, прочность и надёжность всему объекту.
  3. Металлический. Он прочен и надёжен. Ростверк безупречен для фундамента на винтовых сваях. А вот для базиса на буронабивных опорах – это не самый лучший вариант. Кроме того, ростверк из металла требует наличия грузоподъёмной техники (попробуйте разложить и точно выставить двутавровые балки).
  4. Бетонный. Специалисты крайне негативно к нему относятся, так как устройство работает на изгиб (вот Вам статья), а его возникновение приводит к растрескиванию бетона. Ростверк применяется исключительно для небольших зданий при наличии множества опор.

Оптимальный вариант – железобетонные виды или сварные металлические (для каркасных домов).

Устройство свайного фундамента с ростверком

Основными составляющими свайно-ростверкового фундамента являются опоры-сваи и ростверк. Существует несколько вариантов, как самих элементов основания, так и их сочетания между собой.

Выбор типа свай

Для свайного фундамента применяется следующие типы свай:

  • забивные
  • буронабивные
  • винтовые
  • инъекционные.

Первые требуют наличия специализированной техники, при помощи которой они вбиваются в грунт.

Воронки для вторых несложно сделать, пользуясь обычным строительным буром. Винтовые сваи также можно заглубить своими силами без привлечения спецтехники. Инъекционные заливаются самостоятельно в подготовленные отверстия с обязательным армированием.

По материалу сваи бывают:

  • бетонные
  • железобетонные
  • металлические
  • деревянные.

Располагать опоры в свайно-ростверковом фундаменте можно несколькими способами:

  • одиночным – каждая свая находится под определенной опорой;
  • ленточным – сваи равномерно располагаются по периметру постройки;
  • полосами – сваи располагаются также по периметру, но несколькими рядами;
  • кустами – сваи устанавливаются по несколько штук под несущими опорами и в точках наивысшей нагрузки;
  • полями – сваи располагаются в сплошном порядке под ростверком большой площади.

Устройство ростверка

Ростверк – это верхняя часть свайного фундамента, объединяющая несущие конструкции между собой. При этом свайный фундамент с монолитным ростверком (из бетона с армированием в опалубку) – это тот же ленточный фундамент (но на сваях), который считается одним из наиболее долговечных.

Свайный фундамент может выполняться с высоким, повышенным и низким (заглубленным) ростверком. Самым популярным является высокий ростверк, расположенный над землей в 10-15 см. Такое расстояние позволяет снизить воздействие почвы от пучения, избежать поднятия ростверка и вырывания свай. Но наличие свободного пространства между полом и почвой требует проведения дополнительной теплоизоляции.

Повышенный ростверк располагается непосредственно на почве и не создает такого пространства. Но, для предотвращения влияния пучения, под ним убирается небольшой (10-15 см) слой почвы. При этом основание ростверка находится на поверхности и накрывает это углубление. Заглубленный ростверк опускают ниже уровня земли, заглубляя его на несколько сантиметров.

Главная задача ростверка – соединение всех свай воедино. Никаких нагрузок по грунту он не распределяет, а только направляет давление на сваи.

Устройство

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

  • Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
  • Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
  • Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Что такое свайно-ростверковый фундамент

Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.

Для обвязки свайного фундамента используется ростверк из деревянного бруса

Главный недостаток свайного фундамента — это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.

Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.

Как работает ростверк

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

  • висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
  • наземный — ростверк лежит на поверхности земли без заглубления в грунт;
  • заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
