Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Выбор материала

Когда встает вопрос, чем обвязать основание опираются на следующие требования:

• выдерживать наибольшие нагрузки, чем возможные во время эксплуатации;
• противостоять внутренним и внешним воздействиям;
• иметь высокую механическую прочность.

В зависимости от задач и условий для обвязки могут использоваться следующие материалы:

• Брус сечением 150х150 мм либо 200х200 мм. Актуален при возведении и обвязке каркасного либо щитового дома. Наиболее экономичным вариантом является брус из лиственных пород деревьев. Перед выполнением монтажа древесину пропитывают антисептиками и слоем битумной гидроизоляции.
• Уголок равнополочный шириной не менее 50 мм и толщиной 5 мм. Самый экономичный вариант из всех видов металлической обвязки. Материал и работа обойдутся в два раза дешевле двутавровой балки либо швеллера. Используется для дачных домиков и хозпостроек.
• Швеллер обладает на порядок большей несущей способностью, чем обвязка из бруса. Используется при строительстве каркасных строений, одноэтажных домов из шлакоблоков и газобетона. Для обвязки по периметру несущих стен нужен швеллер сечением 0,3 см, под внутренние перегородки достаточно 0,2 см. Стыки балок из металлопроката соединяют точно под прямым углом.
• Толстостенная профильная труба имеет более низкую устойчивость к механическим чем у швеллера. Скрепляют при помощи сварки. Преимуществом являются дешевизна и вес, не утяжеляющий конструкцию.
• Доски для лёгких строений. Устанавливают на ребро, предварительно склеивая между собой. Фиксируют при помощи саморезов или болтов. Стыки должны быть расположены на разных сваях.

Фундамент с ростверком на сваях: рекомендации

Часто, с целью экономии, застройщики берутся строить фундамент с ростверком самостоятельно. Как правило, они применяют для устройства свай буронабивной метод. Интернет изобилует подобного рода инструкциями на этот счет.

Мы не рекомендуем строить фундамент подобным способом, так как Вы рискуете в скором будущем жить в разрушающемся доме.

Справедливости ради стоит отметить, что в некоторых случаях такой вариант может обеспечить надежность строения. Все зависит от состояния грунтов, глубины бурения и качества бетона.

Но в большинстве случаев строительство, без предварительного исследования грунта и точного соблюдения технологии изготовления буронабивных свай, лучше не производить.

Наша компания погружает сваи под любой тип свайного фундамента в строгом соответствии с требованиями СНиП и проектом строительства. Уровень подготовки и опыт наших специалистов позволяет решать задачи оперативно и с высоким качеством проведения свайных работ.

Получить консультацию и заказать свайные работы можно заполнив форму заявки.

Так же рекомендуем посмотреть:

1. Требования СНИП по забивке свай
2. Как закрыть свайный фундамент

Наша компания занимается забивкой свай — обращайтесь, поможем!

Что это такое?

Основание с набивными сваями представляет собой самостоятельные опорные элементы, расположенные по отношению друг к другу с определенным шагом.

Особенности устройства

Отличие свай по данной технологии заключается в способе монтажа – силовые изделия изготавливают непосредственной на стройплощадке, набивая бетоном класса не ниже В15 предварительно подготовленные шурфы.

По способу изготовления набивные сваи делятся на такие типы:

1. С неизвлекаемой оболочкой – бетон подается в обсадные трубы, которые не только служат защитой от обсыпания грунта в процессе монтажа, но и защищают сваи от разрушающего воздействия влаги и агрессивных свойств почвы.

2. Опорные элементы без оболочки – эффективны при строительстве на грунтах с небольшой влажностью. Как правило, это неглубокие сваи пирамидальной или конической формы.
3. С извлекаемой оболочкой – при закладке фундамента используют обсадные трубы с бетонным башмаком на конце, который сбивается после погружения и служит якорем. После подачи раствора инвентарные изделия извлекают из скважины.

Для выделки скважин используют методы бурения, а также взрывные или ударные технологии. Шурфы могут иметь коническую или пирамидальную форму с плоским дном или расширенной пятой.

Плюсы и минусы

Преимущества технологии устройства свайно-набивного основания:

• метод эффективен практически на всех типах грунта, кроме скальных пород;
• строительные работы не занимают много времени;
• в большинстве случаев закладку фундамента можно проводить своими руками, не арендуя спецтехнику;
• набивные опорные элементы не подвержены коррозии;
• установку можно проводить в любое время года;
• транспортировка материалов связана только с доставкой арматуры, бетона и других сыпучих материалов на площадку;
• силовая конструкция обладает достаточной прочностью и износостойкостью, чтобы прослужить до 100 лет;
• технология устройства опор не требует большого объема земляных работ.

Помимо очевидных преимуществ свайного фундамента, набивной способ отличается такими недостатками:

• невозможность контроля качества набивки;
• подверженность горизонтальным силам в грунте;
• сложность инженерных расчетов;
• значительная часть работ проводится с применением ручного труда.

Область применения

фундамент подходит для строительства:

• одноэтажных и двухэтажных жилых домов,
• хозяйственных построек,
• пристроек к зданиям,
• гаражей,
• бань,
• заборов и других конструкций.

Когда планируется возведение тяжеловесных сооружений, изготавливают набивные опоры с не извлекаемой оболочкой и ростверком.

Фундамент подходит для строительства в таких геологических условиях:

1. Под опорной площадью фундамента заложены слабые почвы с несущей способностью менее 1,5 кг/см2.
2. Точка промерзания может находиться глубже 2-х метров от поверхности земли.
3. Подземные источники расположены близко к силовой конструкции.
4. Участок плотно застроен сооружениями различного назначения и нет возможности организовать подъезд спецтехники.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Деревянная основа под стены

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.

Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Как сделать?

В лучшем случае обвязочный пояс монтируют сразу же после того, как будут установлены опоры. Эта рекомендация связан с тем, что в процессе службы разметка свай смещается под действием веса дома и движений грунтовых масс.

Когда опоры установлены, переходят непосредственно к монтажу ростверка из трубы:

1. Обрезают концы металлических свай на проектной высоте.
2. Приваривают оголовки к вершинам всех балок.
3. Собирают профилированные трубы между выступающими над землей сваями в единую конструкцию методом электродуговой сварки.
4. Крепят обвязку к сваям с помощью болтов и заклепок.
5. Зачищают все швы и наносят слой антикоррозионного покрытия.

Используют и другие способы крепления – заклепки и болты. Однако каждая технология в обязательном порядке предусматривает зачистку швов с последующим нанесением специальным составом для защиты от коррозии.

Обвязку для свай можно осуществлять двумя способами:

• трубы монтируют по периметру внешнего основания в несколько рядов ниже оголовков;
• укосины возводят по диагонали между сваями крест-накрест, либо наискосок.

Дополнительное преимущество первого способа – балки могут быть использованы в качестве основы для будущего декоративного цоколя, улучшающего экстерьер дома. После того, как обвязка будет установлена, на нее монтируют отделочные панели, имитирующие фасадную кладку.

В каких случаях используется бетонный ростверк

Бетонный ростверк – один их самых надежных способов обвязки. Он обладает двумя ключевыми преимуществами – прочностью бетона и устойчивостью к выдавливающей силе.

Ростверк на бетонных сваях подходит для возведения домов из кирпича, пеноблока, газосиликата и иных непластичных материалов. Он исключает прогиб при пиковых нагрузках.

Кроме возведения домов свайный ростверк используется и в других случаях:

1. Если нужно придать цоколю более эстетичный вид. На бетонный цоколь можно установить сайдинг, его можно перекрасить или оштукатурить.
2. При необходимости утеплить пространство под строением или протянуть какие-либо коммуникации.
3. При строительстве заборов. В данном случае ростверк используется одновременно для эстетики и для установки кирпичных столбов.

Противопоказанием к установке винтовых свай считаются текучие грунты и очень глубокие торфяники. Не рекомендуется устанавливать сваи в скальные основания. Для каменистых грунтов можно использовать винтовые сваи с наконечником литым.

Видео о бетонном фундаменте на винтовых сваях:

Расчет глубины траншеи

После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:

• Тип почвы, его состояние, наличие подземных вод.
• Предполагаемый вес будущей конструкции, осевая нагрузка.
• Тип ленточной заливки (модульная, непрерывная модель).

Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.

Как правильно заливается каркас?

После обустройства опалубки и армирующего каркаса можно приступать непосредственно к заливке бетонной смеси. Материал следует заливать по направлению от угловых зон к центральным точкам опалубки.

Подачу бетона следует осуществлять с помощью спецтехники – автомобильной бетономешалки. При ручном приготовлении материала потребуется много времени и трудовых ресурсов.

В процессе заливки цементно-песчаной смеси также рекомендуется использовать глубинные вибраторы. Применение такого оборудования позволит удалить воздушные пузыри из состава, тем самым повысить его прочность и снизить риск преждевременного разрушения.

Что нужно для самостоятельной работы?

Поэтому замешивать материал в обычных ведрах или металлических корытах нецелесообразно, в этом случае создание фундамента затянется на несколько дней.

Целесообразно использовать бетономешалку подходящего размера, по возможности следует арендовать соответствующую спецтехнику (бетононасос).

Как выровнять фундаментное основание?

Поверхность ленточного основания после заливки должна быть идеально ровной, в противном случае возникнут трудности при дальнейшем возведении стен и появятся нежелательные перекосы. Боковые части фундамента, выступающие над землей, при правильном создании опалубки выравнивать не нужно.

В процессе выравнивания бетонной ленты необходимо с помощью водяного или лазерного уровня определить высшие и низшие точки ее поверхности. Затем по ее периметру выставляется горизонтальная опалубка (дощатая или металлическая).

Ее необходимо надежно закрепить в неподвижном положении, чтобы каркас не смещался при последующем выполнении работ.

На внутренних сторонах опалубки нужно сделать разметку и нанести горизонтальные линии, отмеренные с помощью лазерного или жидкостного уровня. Далее по размеченным линиям выполняется заполнение опалубки свежим бетоном.

Сколько времени необходимо для полного затвердевания?

Длительность процесса зависит от марки материала и процентного содержания воды в нем, которое может значительно отличаться для бетонных смесей разных классов прочности.

Также на время затвердевания влияет температура окружающей среды и влажность воздуха. При +30 °C набор прочности происходит почти в 2 раза быстрее, чем при +5 °C.

В среднем бетонная смесь затвердевает через 20-30 суток. Процесс может быть ускорен путем применения различных технологий подогрева бетона.

К металлической арматуре прикладывают определенное напряжение, при прохождении тока металл выделяет тепло и ускоряет затвердевание бетонной смеси.

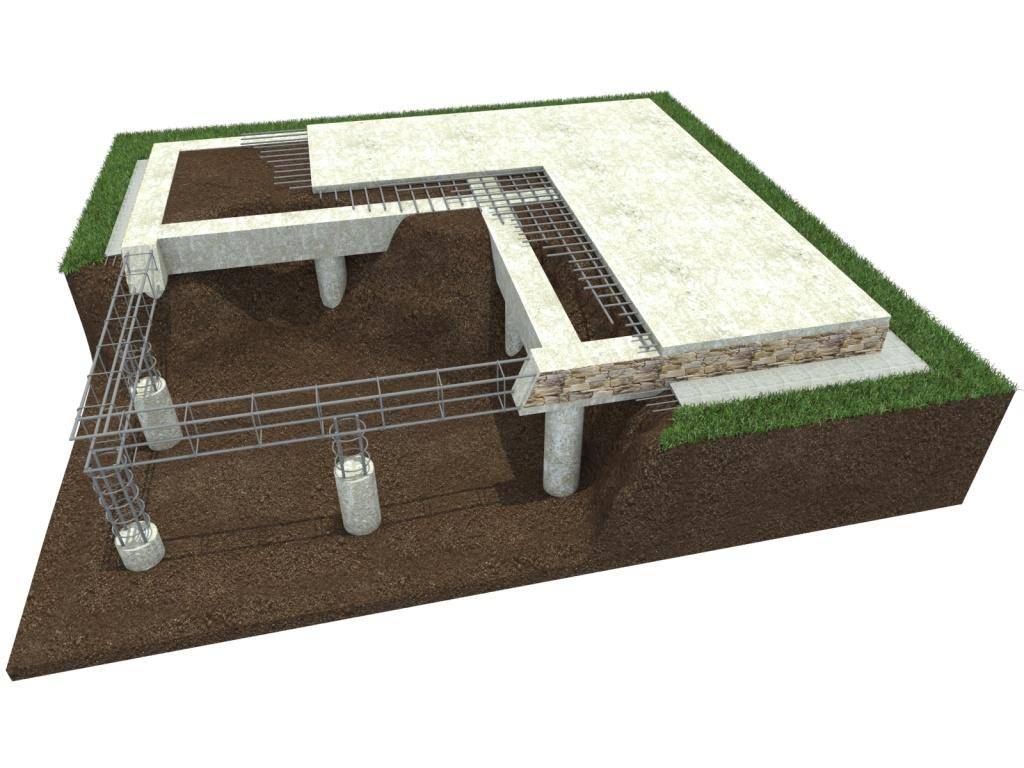

Свайно-ростверковый фундамент с монолитной плитой

Назначение ростверка — правильное распределение нагрузки и связка двух типов основания: свайного и плитного посредством объединения свайных оголовков. Для СПФ этого типа лучше использовать не металлический, а железобетонный ростверк. Для устройства ж/б ростверка по оголовкам свай выполняется устройство опалубки, армирование, а потом заливка ростверка бетоном марки В10.

После того как монолитный ростверк наберет прочность (через 7-10 суток) приступают к устройству монолитной плиты. Поэтапное строительство в этом случае аналогично тем процессам, которые выполняются при устройстве фундамента на винтовых сваях с металлическим ростверком: подбетонка, гидроизоляция, утепление, опалубка, армирование, заливка бетонного массива, утрамбовка.

Свайно-ростверковый фундамент с плитой может иметь разную высоту:

1. Приподнятый — расположен выше уровня земли. Это наиболее удобный вариант, позволяющий не делать сложные расчеты осадки.
2. Нулевой — высота соответствует уровню грунта. Его устройство сложнее и возможно только на стабильных грунтах.
3. Углубленный — находится ниже уровня земли. Ввиду его сложности не рекомендуется использовать его в частном домостроении.

Гидроизоляция и утепление

Проведение качественной гидроизоляции – непременный этап обустройства любого типа фундамента. Основание из свай также требует применения гидроизоляционных материалов для отсечения грунтовых вод. Заглубляемая часть опор защищается обмазочными мастиками. Такие же мастики применяются для защиты наземной части металлических и деревянных изделий. Для ж/б и ростверка, кроме гидроизоляционных мастик, используют наклеиваемые или наплавляемые рулонные материалы.

Несмотря на тот факт, что свайный фундамент, по сути, имеет лишь надземную часть, ее все же необходимо утеплять. Оптимальным решением этой задачи считается применение плит экструдированного пенополистирола, например «Пеноплекса» или другой торговой марки. Плиты крепятся при помощи пластиковых дюбелей с широкой шляпкой с наружной и внутренней стороны ростверка.

Заключение

Чтобы дом на сваях прослужил долго без перекосов, приседаний и деформаций, монтируют обвязочный профиль вокруг выступающих над землей опорой. Профильные трубы широко используются в качестве основного материала для обвязки в связи со своей доступностью.

Металлический профиль лучшим образом подходит в качества материала для обвязочного пояса, если по проекту ведется строительство каркасного дома, сооружения из кирпича или пеноблоков. Но это не является ограничивающим условием, так как нет строгих правил относительно выбора материалов для обвязки.

В процессе монтажа особого внимания заслуживают точки соединения конструкции. Сложность работы с профильными трудами состоит в том, что строитель должен уметь управлять аппаратом электродуговой сварки, так как именно этот метод используется для сборки отдельных элементов в единую конструкцию.

Таким образом, несмотря на то, что технологию обустройства обвязки для свай из профильной трубы можно осуществить своими руками, в некоторых случаях целесообразно доверить работу специалистам. Ориентировочные цены за услугу под ключ для разных российских городов приведены в настоящей статье.
