Этапы монтажа
Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.
Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:
- подготовить основание для ИК-нагревателей;
- смонтировать систему обогрева;
- подключить и проверить её;
- уложить основание для плитки и наклеить материал.
Подготовка
Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.
Монтаж термопленки
Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.
Подключение
Собрать систему инфракрасного теплого пола в следующей последовательности:
- Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
- Определить место установки терморегулятора на стене.
- Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
- Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
- Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
- Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.
Установка чернового пола
В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:
- Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
- Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя – 8-10 мм. Покрытие должно схватиться в течение 24 часов.
Укладка плитки
Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.
Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.
Подготовительные действия
Кропотливая работа нужно совершить еще перед тем, как укладывать ламинат. Все начинается с проверки ровности пола, она должна отвечать определенным стандартам. На 2 м² пола высота не должна меняться более чем на 2 мм. В противном случае панели с четырех сторон оснащенные специальными замками с течением времени расшатаются, что приведет к их поломке. Появятся постоянно растущие щели, забиваемые мусором и пылью. Пол начнет скрипеть.
Если у основания имеется наклон, он должен быть равномерным и не превышать 4 мм на 2 м². На эти области лучше не ставить мебель, опирающуюся на 4 ноги, она потеряет устойчивость, а дверцы, если имеются, перестанут закрываться. Температуру и влажность основания также следует проверить. Дерево должно иметь влажность менее 12%, бетон 4%, температура пола более 15°.
Полезные советы
Они помогут вам справиться с установкой без проблем:
- Ламинат – это достаточно требовательное напольное покрытие, поэтому регулятор температуры должен работать исправно.
- Теплый пленочный пол не должен фиксироваться гвоздями или саморезами.
- Если поверх изделия будет ставиться мебель, то не забудьте оставить воздушные карманы, чтобы в этой области покрытие не перегревалось.
- Не стоит укладывать конструкцию возле батарей или обогревателей.
- Не монтируйте теплый пол при отрицательной температуре.
- Во время монтажа будьте осторожны с пленкой, не перегибайте ее слишком сильно, чтобы не было заломов.
- Отрезки пленки не должны быть слишком длинными.
Устройство ИК плёнки
Укладывайте пленки вниз медными шинами
До начала проведения работ по настилу пленочного пола начертите план раскроя материала, прорисовав места подсоединения и точку установки термостата.
Разложите пленку на теплоизоляции медными шинами вниз, контактными площадками по направлению к терморегулятору. Подсоединив все контакты и состыковав их с терморегулятором, систему тестируют.
При этом необходимо проверить каждый участок отдельно. Обнаружив неполадки, необходимо закрепить соединение или заменить пленку.
Эта простая процедура может спасти ваше имущество, сократив риск возгорания до минимума.
Преимущества использования пленочного обогрева?
Главное преимущество пленочного теплого пола — никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:
- Электрические полы. в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
- Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
- Монтаж водяной системы требует наличие дополнительной стяжки. что уменьшает высоту помещения и занимает наибольшее время на обустройство.
Устройство «пирога» теплого пола
При сравнении данных особенностей теплых полов с ИК полом. можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:
- Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
- Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
- Нагрев поверхности происходит очень быстро и равномерно;
- Большой срок службы;
- Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
- Не создает сухости воздуха в помещении.
Как правильно обогревать деревянные полы
Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.
Прежде всего, нужно понять, что к таковым не будут относиться старые советские полы из досок, стоящие на лагах, которые, в свою очередь, лежат поверх бетона. Тут и говорить не о чем – нужно демонтировать старый пол и залить сверху новую стяжку. Да, вам понадобится на это время и дополнительные вливания денежных средств, но вы получите хорошее ровное покрытие, которое не будет скрипеть, а прогрев пола станет более эффективным.
Сухой теплый пол на деревянном основании
- Если само перекрытие сделано из дерева, то перегружать его не стоит. В этом случае рекомендуется установка «сухого теплого пола». Речь идет о модульных и реечных системах, при помощи которых на полу формируются углубленные каналы для прокладки труб. Кстати, внутри такого основания может находиться и электрический греющий кабель.
- Такие системы делаются из разных материалов. Предназначаются они для укладки на лаги или жесткое ровное основание. Внутри нарезаны борозды, либо же они формируются самим материалом. Размеры и форма модулей подбираются согласно задуманному рисунку.
Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.
Фанера | Формировать каналы можно из фанеры. У пользователя есть возможность приобрести готовые модули или вырезать фрезером каналы самостоятельно. Это же можно провернуть и с деревом. |
Пенополистирольная подложка | Этот вариант подложки крайне эффективный, так как пенополистирол является хорошим теплоизолятором. Он плотный, но этого недостаточно для монтажа на лаги, поэтому снизу настилаются фанера или доски. Поверхность материала разбита на ячейки, в которые трубы просто вставляются. При необходимости разворота трассы, делаются дополнительные вырезы канцелярским ножом. |
ПВХ основа | Очень удобны в использовании ПВХ маты. Они имеют множество выступов, между которыми в любом удобном порядке прокладываются трубы. Система эта очень прочная, так что напольные покрытия укладываются прямо сверху. Поверх нее можно сделать тонкий слой наливного пола. |
ОСП панели | В отличие от фанеры, ОСП не боится влаги, поэтому применение этого материала именно с водяными полами более оправдано. Принцип устройства конструкции ничем не отличается. Материал нужно брать такой толщины, чтобы утопленные в них трубы не касались напольного покрытия. Это позволит увеличить их срок службы. Сюда же можно отнести и ДСП – принцип тот же самый, но материал также чувствителен к воздействию воды, как и фанера. |
Деревянное реечное основание | Формировать каналы можно и из дерева. Используются для этого целые доски или небольшие рейки, как показано на фотографии. Такое решение не будет стоить больших денег, оно надежно и быстро монтируется. Поверх потребуется установить прочные листовые материалы. |
Гипсоволокно | Нарезать каналы можно и из гипсоволокна. Этот материал достаточно прочный, чтобы нести нагрузки от хождения, легко обрабатывается и не боится воды. Сверху можно сделать и настил, и стяжку. |
Экструдированный пенополистирол | Модульные системы из пенополистирола являются прекрасным основанием. На них можно сделать стяжку, или уложить прямо сверху ламинат. Материал очень жесткий, поэтому без просадок будет справляться с нагрузками. |

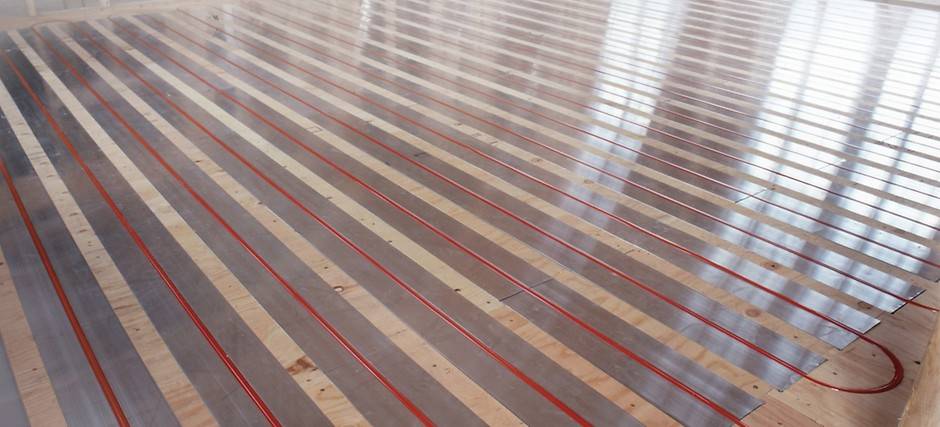

Металлическая рулонная фольга для лучшей передачи тепла
Металл является хорошим проводником тепла. Прогревается он быстро и равномерно, что способствует лучшему нагреву напольного покрытия. Если установить его на слой вспененного или прочего утеплителя, получится эффективная теплоотражаающая поверхность, которая будет перенаправлять всю энергию нагрева в сторону помещения. Это и подложку заставит постепенно набрать температуру и ламинат, на нее уложенный.
Почему раньше ламинат не подходил для теплых полов
Конечно же, нам интересно, почему раньше нельзя было выбирать ламинат в качестве финишного покрытия тёплого пола, а теперь можно. Что с ним было не так, и над чем поработали производители?
1. Ламинатная доска является многослойным изделием, роль несущего слоя в котором играет HDF – высокоплотная древесноволокнистая плита. Вяжущим веществом в этом материале является меламиновая смола, в составе которой присутствует водный раствор формальдегида.
Структурирование ламинированной доски
В определённых концентрациях это вещество безвредно — оно даже используется в фармакологии и косметологии. Но при нагревании – а температура тёплого пола составляет до порядка +35 градусов, оно начинает выделять пары, ухудшая микроклимат помещения, что противоречит нормам СанПиН.
Формула формальдегида
2. Ещё одним отрицательным моментом был тот факт, что из-за низкой теплопроводности ламинированной доски сильно снижалась эффективность системы подогрева. При этом стремление повысить градус в помещении приводил лишь к возрастанию затрат на теплоноситель. То есть, тандем ламината с тёплой системой становился экономически нецелесообразным.
Ламинированная доска имела низкую теплопроводность
3. И третий пункт, из-за которого тёплые системы, особенно водяные, не «дружили» с ламинатом – это колебания температуры из-за остывания теплоносителя, которые любой деревянный или деревоподобный настил приводили к деформации. Причина – большое количество циклов линейного расширения и сжатия.
Ламинат на теплый пол из водяного отопления
Советы по выбору тёплого пола
Выбор качественного, эффективного, долговечного и экономичного тёплого пола – это непростая задача. Учитывая широкий ассортимент данного оборудования на рынке, владелец недвижимости может допустить ряд ошибок. Чтобы этого не произошло, перед покупкой тёплого пола, рекомендуется проверить следующие параметры:
Предельно допустимая толщина пирога пола, которая зависит от высоты помещения, а также максимальной нагрузки на плиты перекрытий и другие пролётные конструкции.
- При необходимости добиться повышенной теплоотдачи, при условии, что высота помещения не является определяющим фактором, рекомендуется отдавать предпочтение кабельным тёплым полам вместо матов.
- Экологичность оборудования – некоторые полимерные плёнки при нагревании могут выделать токсины, что ограничивает их применение в детских или медицинских учреждениях, а также если в доме или квартире проживают аллергики.
- Механическая прочность тёплого пола – актуальна при установке тяжёлой мебели или оборудования поверх ламината.
- Возможность раскроя матов без потери их эффективности и работоспособности.
- Общая электрическая мощность, выделяемая на работу тёплого пола.
Необходимость обеспечения экономии электроэнергии – в данном случае. лучшим решением будет выбор инфракрасных плёнок.
Необходимость проведения мокрых работ при устройстве защитной стяжки. В случае, если потребителю необходимо просто перестелить ламинат в уже отделанном помещении, не следует покупать греющий кабель.
Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества положительных отзывов от реальных пользователей о продукции компании на независимых форумах в сети.
Как правильно подготовить основание
Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.
Устройство настила в деревянном основании для теплого пола
- Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
- Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
- Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.
Монтаж электрического отопления
Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.
Пошаговый монтаж электрического теплого пола
Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?
- Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.
Особенности укладки электрического обогрева на деревянный пол
- Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
- Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.
Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.
Плюсы и минусы электрического теплого пола
Инфракрасное отопление
Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.
Подключение инфракрасного теплого пола
С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.
Несомненные преимущества:
Преимущества инфракрасной пленки
Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.
Как работают инфракрасные теплые полы, и каковы их основные плюсы
Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.
По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.
Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

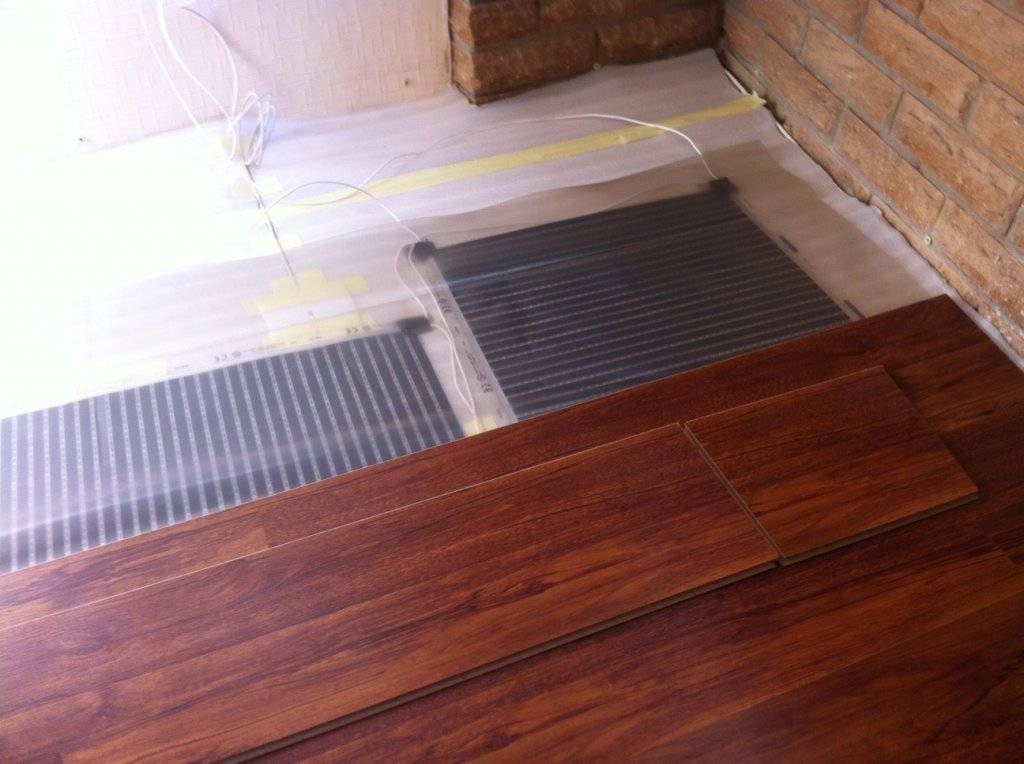

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.
Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.
Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.
Среди преимуществ пленочных теплых полов можно назвать:
Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции
Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах. Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности
Это особенно актуально, если был произведен монтаж теплого пола под ламинат
Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината. В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки. Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия. Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей. Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.
Как самостоятельно сделать электрический теплый пол
Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.
Инструкция по установке кабельной системы
Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.
Если размер помещения предполагает большую площадь обогрева, есть смысл сделать несколько электрических контуров и каждый подключить к отдельному термостату, чтобы не перегружать сеть (+)
Последовательность работ выглядит так:
- Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
- Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
- В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
- Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
- Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.
Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.
После этого можно настилать черновой пол для укладки ламината.

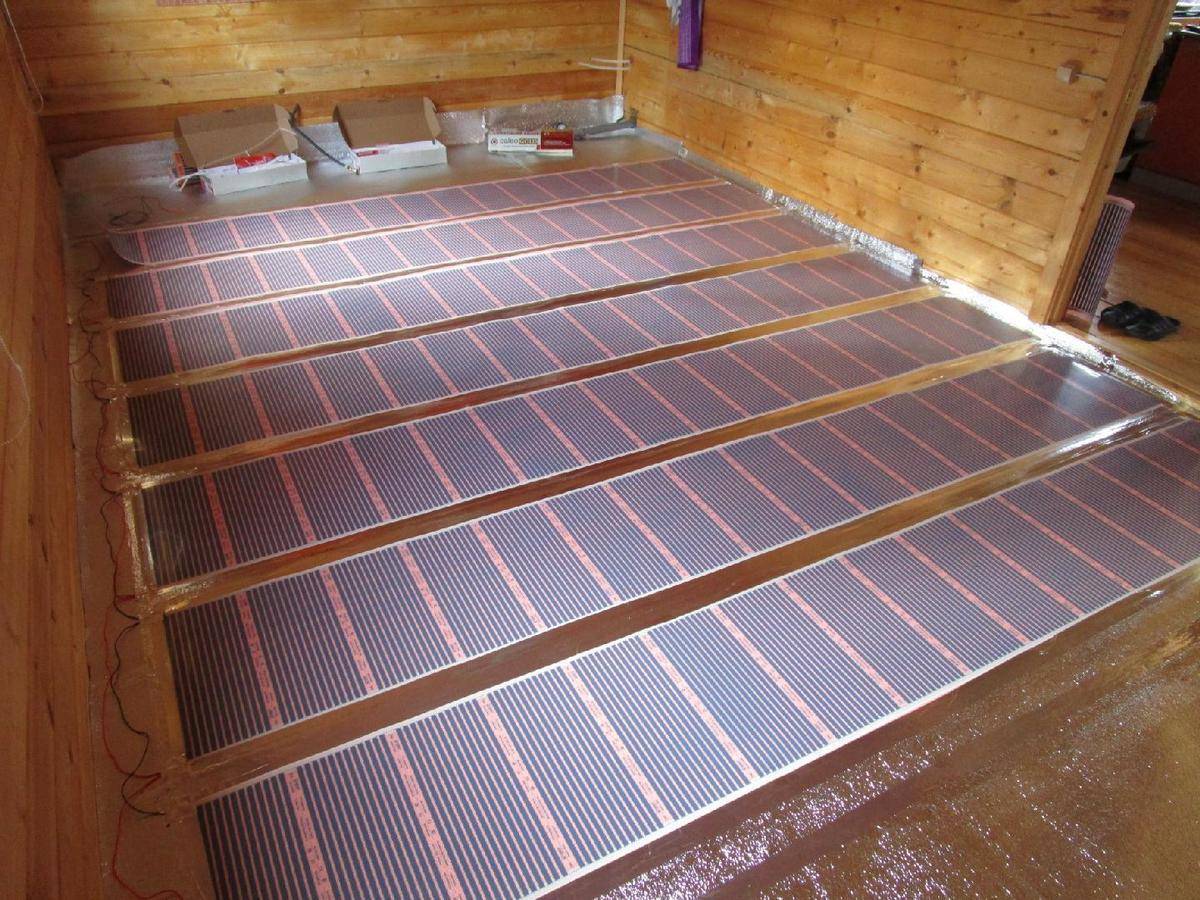

Установка пленочного ИК-пола
Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.
Для монтажа инфракрасных полов нельзя использовать гвозди или другие крепления, которые повреждают пленку – это может стать причиной короткого замыкания
Алгоритм работы:
- По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
- Делается разметка обогреваемой площади.
- Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
- Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
- Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
- Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
- На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.
В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола
Шаг 2. Подготовка деревянного покрытия
Устранение дефектов и замена испорченных половиц
Избавляемся от грибковых образований
Чтобы избавиться от плесени и грибка, нужно поменять поражённые участки древесины на новые доски. Если это невозможно, лучше постелить на пол гидроизоляционный материал, а сверху положить листы фанеры, которая сама по себе обладает влагостойким эффектом. Это предотвратит паразитирующее распространение микроорганизмов.
Устраняем скрипы половиц
Частой причиной неприятного звука служит плохая фиксация досок к лагам. Старый крепёж со временем разболтался, требуется замена на новый. В этом случае прежние гвозди удалять необязательно, можно проделать отверстия рядом. При этом лучше применять саморезы, которые на 2–3 см меньше толщины пола. Необходимо прикрутить каждую доску к лагам, утопить шляпки, чтобы не торчали. Наглядное руководство приведено в этом видео:
Выравниваем существующий деревянный пол
Первым делом необходимо выявить перепады высоты с помощью строительного уровня. Лучше использовать этот инструмент длиною 1,5–2 м, чтобы максимально охватить всю площадь поверхности и сделать более точные замеры.
Если у вас неровный пол, то не стоит отчаиваться. Выровнять выпуклые участки покрытия, лучше спилив их шлифмашинкой или электрорубанком. Если постелить листы фанеры, то можно легко устранить перепады высоты, сделать основание пола более прочным и ровным.
Укладка нагревательных матов
При укладке нагревательных матов без привлечения монтажной компании, необходимо учесть несколько важных особенностей:
- Как и во всех предыдущих случаях, на стену крепится терморегулятор.
- На основание пола наливается специальный жидкий полимерный выравнивающий состав. Наливной пол распределяется по всей плоскости пола.
- После полимеризации смеси, пробивается небольшая штраба, в которую монтируется датчик температуры.
- На подготовленную поверхность укладываются теплоизоляция и водоотталкивающая непроницаемая полимерная мембрана.
- Мат раскатывается по всей плоскости комнаты.
- Материал распределяется и разравнивается до полного исчезновения складок и мест изгиба.
- Оборудование подключается к термодатчику и регулятору.
- Нагревательный мат тестируется в эксплуатационном режиме.
- При монтаже нескольких матов, не рекомендуется делать их перехлёст, так как мягкий материал должен только соприкасаться с идентичным изделием.
- Поверх мата, устраивается высокопрочная армирующая стяжка, которая имеет толщину не менее 30 – 50 мм, что исключает образование трещин и её осадку в процессе эксплуатации пола.
- Выжидается время для твердения стяжки.
- По завершении кристаллизации и набора прочности, на подготовленную поверхность укладывается полимерная или пробковая подожка, на которую монтируется ламинат.
Маты начинают греться практически сразу после включения в розетку, и, при проведении их проверки, у пользователя не возникнет проблем.
Совместим ли подогрев с ламинатом
Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.
При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.
Выбирая ламинат, обязательно обратите внимание на его класс эмиссии и толщину, потому что для пола с подогревом лучше подойдет тонкий настил в 21-23 мм
Но важно учесть следующие нюансы:
- Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
- Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола терморегулятор с термодатчиком, который будет контролировать температуру и отключать систему при превышении заданных параметров.
- Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
- Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.
Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.
Устройство изделия
Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:
- Электропроводка;
- ИК пленка;
- Теплоотражающий материал;
- Датчики и регулятор температуры;
- Изоляция для пленки или гидроизоляция;
- Крепежные зажимы;
- Также в комплект входит инструкция по монтажу.
Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.
Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.
Устройство ИК плёнки
Укладывайте пленки вниз медными шинами
До начала проведения работ по настилу пленочного пола начертите план раскроя материала, прорисовав места подсоединения и точку установки термостата.
Разложите пленку на теплоизоляции медными шинами вниз, контактными площадками по направлению к терморегулятору. Подсоединив все контакты и состыковав их с терморегулятором, систему тестируют.
При этом необходимо проверить каждый участок отдельно. Обнаружив неполадки, необходимо закрепить соединение или заменить пленку.
Эта простая процедура может спасти ваше имущество, сократив риск возгорания до минимума.
Устройство пола с Гвл
После того как Вы уложите ленту нужно будет срезать ее излишки — верхней край кромки Вашего будущего пола. Следующий шаг – на перекрытие из пленки (полиэтиленовой) следует положить пароизолирующую подложку, причем каждая полоска кладется сверху предыдущей внахлест.
На поверхность, покрытую пленкой, следует аккуратно разбросать керамзит, фракционность которого не более 0,5 см. Пользуйтесь уровнем для выставления направляющих. Ваша задача – выровнять пол.
Затем утрамбовываем керамзит
Особенно тщательно это делаем в том случае, если толщина керамзита превышает 10 см, уделяя большое внимание местам у дверных проемов, стен и по углам
Первый слой Гвл монтируют от ближайшего к входу угла. После того как Вы уложили первый слой, нужно нанести клей ПВА или клеящую мастику. Следующий слой укладывают на первый только в обратном направлении!
Данной сборкой подразумевается, что во время монтажа верхних слоев, части пола Гвл следует закрепить крепежом и проклеить по фальцам.
Фиксирующий шаг для листов — не больше 30 см. В том случае, если Ваши листы толщиной более 1 сантиметра, то и шуруп понадобится длиной от 1,9 см. Выбрали плиты толщиной 1,2 см, для работы тогда понадобятся саморезы длиной 2,3 см.
Во время монтажа базового пола обратите внимание на следующее: склеивая Гвл, нужно избавляться от излишек клея, выступающих на швах и у стен. Решились на ламинат или ковролин, тогда все швы и места соединений придется прошпаклевать. Итак, второй слой уже уложили, зафиксировали и прошпаклевали, теперь следует загрунтовать саму поверхность
Итак, второй слой уже уложили, зафиксировали и прошпаклевали, теперь следует загрунтовать саму поверхность
Перед покупкой грунтовочного материала, советуем Вам обратить внимание на его совместить с клеящимся веществом, выбранным Вами для укладки стяжки
Основные требования по монтажу электрического теплого пола
Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.
Схема устройства пола по деревянному основанию
Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.
Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
Следует щепетильно отнестись к выбору финишного покрытия пола
Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
При укладке нагревательных элементов следует особое внимание уделить их изоляции.
Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
Избежать перегрузок системы позволит автоматический терморегулятор.
