Какую выбрать картофелекопалку для мотоблока: выкапываем картофель быстро и легко

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

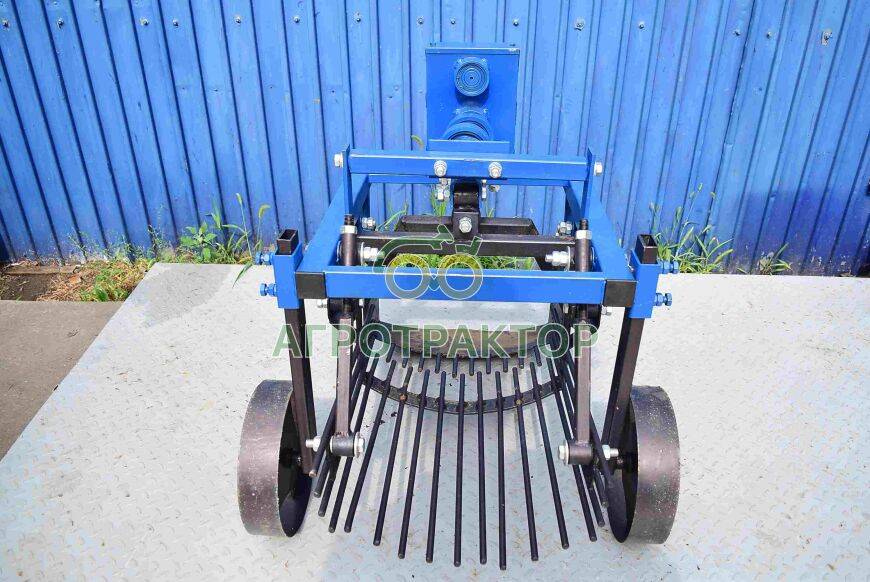

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

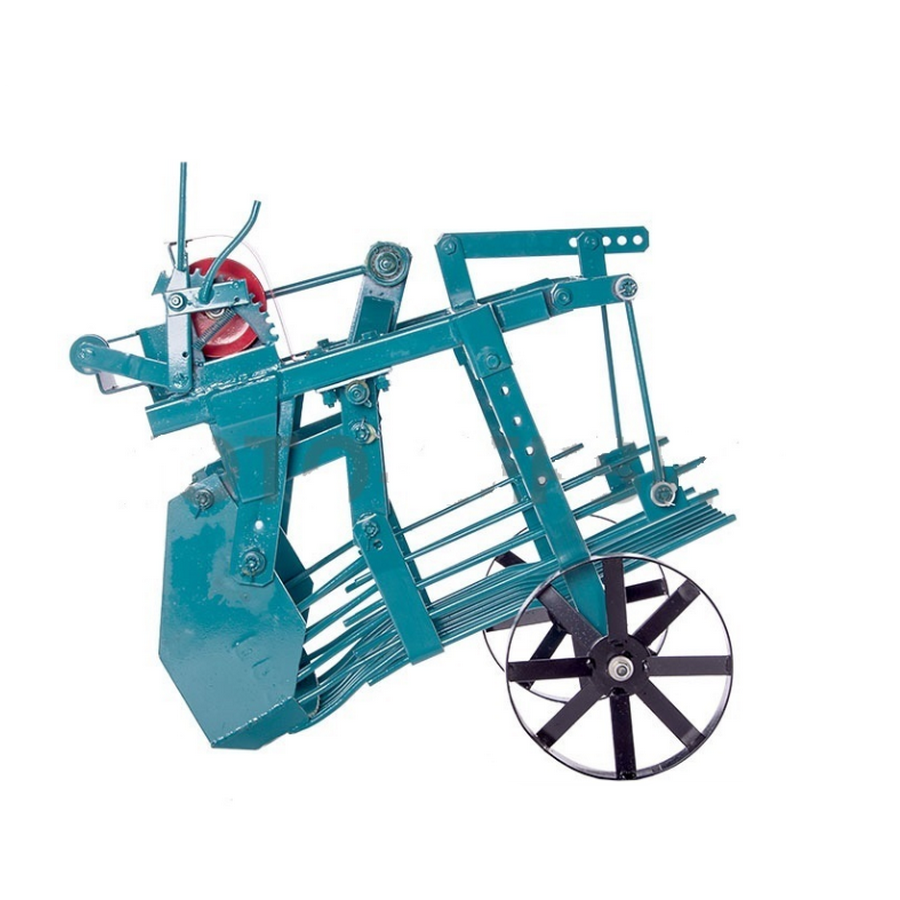

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

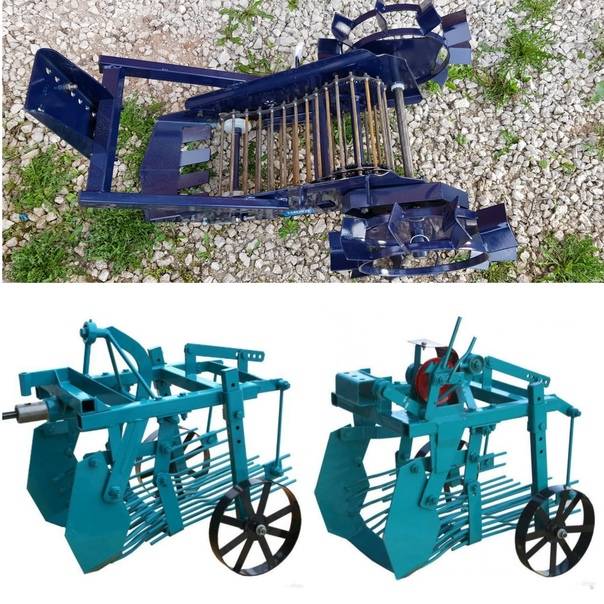

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Плюсы и минусы транспортерных моделей

Многим кажется привлекательным простота модели и возможность эксплуатации одновременно двух эксцентриков. Но в них есть специфически узлы – сайлент-блоки, которые не выдерживают регулярных нагрузок, изнашиваются и требуют ремонта или замены. В этом плане транспортерные модели более надежны. Они имеют специальные редукторы, позволяющие им оптимизировать их работу. Благодаря конструкции можно легко изменить скорость движения ленты в зависимости от состояния грунта. Вместо сайлент-блоков они оснащены подшипниками, что также повышает надежность техники.

Если сравнить по эффективности, то между моделями нет принципиальной разницы. Транспортерная модель может превосходить тем, что после нее урожай остается на поверхности земли. А грохотные оставляют урожай в немного смешанном виде с грунтом.

Популярные модели: Ярило, КМ-4.

Характеристика грохотных моделей

Их известные представители: ККМ-1, КВМ-3, «Полтавчанка», КМ-1 для мотоблока МТЗ.

Картофелекопалка КВМ-3

Конструкция состоит из активного лемеха и грохот решетки. Территория для маневрирования техники должна быть не менее 60-70 см. в ширину. Лемех подрезает пласт земли, куда внедряется решетка. За счет вибрирующих движения просеивается грунт и отделяется урожай. Сила вибрации такая, чтобы просеять большие, слипшиеся куски грунта. После просеивания урожай остается на поверхности грунта.

Преимущества моделей:

• широкий охват почвы – исключает остатки урожая в почве;
• хорошо отделяет грунт от картофели;
• можно использовать для выкапывания других видов урожая: чеснок, свекла, морковь и т.д.;
• удобство в эксплуатации;
• экономичный расход топлива;
• оптимально для работы на больших участках земли.

Недостатки:

• высокая стоимость;
• не рационально использовать на больших участках.

Плюсы и минусы веерных картофелекопалок

Веерные модели представляют собой механизм, сооруженный по типу лопаты с вогнутыми во внутрь краями. К краям привариваются металлические прутья. Копание происходит с помощью острых концов. Обладает следующими недостатками и преимуществами.

Веерная картофелекопалка

Преимущества:

• легко устанавливается на мотоблок;
• совместимость с мотоблоками, у которых минимальная мощность мотора. Например, это НЕВА МБ;
• надежность конструкции;
• высокая производительность;
• простота конструкции позволяет изготовить на заказ в любом регионе;
• доступная стоимость.

Недостатки:

• веерные модели могут работать с небольшим участком грунта. Это обычно до 20 см. в ширину и до 15 см. в глубину;
• часто повреждает картофелины;
• около 15% урожая остается под грунтом;
• мотоблок с веерной картофелекопалкой расходует много топлива;
• урожай необходимо собрать вручную;
• способна работать только с легким, рыхлым грунтом.

Виды картофелекопалок и их устройство

Картофелекопалки – это хороший выбор работы с почвами средней и легкой тяжести. Производителями сельхозтехники выпускаются различные виды картофелекопалки для мотоблоков, тракторов и мини-тракторов. Отличаются друг от друга они принципами функционирования и техническими моментами.

При выборе необходимой модели надо тщательно изучить все характеристики устройства, учитывать особенности грунта и предстоящие объемы работ

Очень важно сделать правильный выбор, чтобы уберечь себя от лишних проблем и трудностей в процессе эксплуатации картофелекопалки

Картофелекопалка универсальная

Универсальная картофелекопалка, которую еще называют стрельчатая, веерная, дельфин, лапа, напоминает лопату с приваренными прутьями. Картофелекопалка подрывает острым концом грунт посредине рядка, и клубни картофеля попадают на зубцы. После этого лишняя почва стряхивается, а клубни остаются на поверхности. Вот почему расстояние между зубцами не должно превышать размеры маленького клубня картошки.

Копалки быстро и легко обрабатывают картофельные, луковые, чесночные, свекольные и морковные посевы. В ходе уборки корнеплоды не повреждаются и сохраняют товарный вид. Угол наклона копателя и глубина погружения регулируются тракторной сцепкой.

Для таких аппаратов подходят легкие и средние почвы Универсальная картофелекопалка — одна из самых простых, из-за чего имеет ряд плюсов и минусов.

Начнем с плюсов:

• Данный вид картофелекопалки легко крепить к мотоблоку.
• Она может быть использована даже с мотоблоками малой мощности.
• Универсальная копалка разработана в разных видах.
• Копать можно на большей скорости (2-й и 3-й передаче).·
• Цена универсальной копалки довольно низкая.

• Глубина копки 15 см и ширина захвата до 20 см, это меньше, чем у вибрационной и транспортерной.
• Во время копки картофеля в земле может оставаться 10—15% всего урожая.
• Собирая урожай вручную, приходится разгребать землю, что замедляет уборку картофеля.
• Одним из неудобств может стать то, что копать нужно через рядок или предварительно собрав урожай с предыдущего рядка.
• На больших площадях, более 50 соток, расход топлива и физических сил будет гораздо больше, поэтому выгоднее выбрать другую модель копалки.
• Для таких аппаратов подходят только легкие и средние почвы.

Нельзя не отметить еще одно – техника долговечная и отличается высокой степенью надежности.

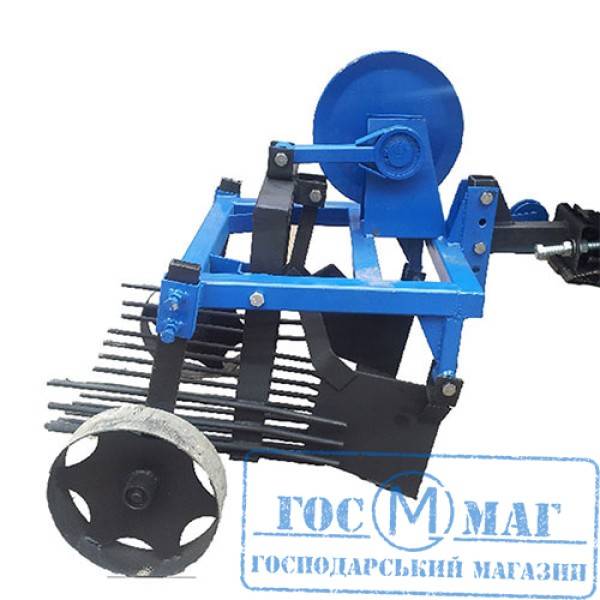

Картофелекопалка вибрационная

Большой популярностью среди фермеров пользуется картофелекопалка вибрационно-грохотного типа. Основными рабочими элементами являются лемех (активный нож) и вибрационный стол (решетка).

Лемех срезает слой грунта вместе с клубнями картофеля. Попадая на решетку, клубни с помощью вибрации очищаются от грунта, даже если они сильно пристали. После этого картофель ложится на поверхность почвы в рядок. Потом ими наполняют сетки и мешки вручную.

• Картофелекопатели грохотного типа выбирают из почвы почти все клубни (до 98 процентов).
• Грохотная картофелекопалка имеет ряд преимуществ:
• Справится с копкой картофеля на более тяжелых грунтах.
• Корнеплоды после выкопки не нужно искать в земле, все они остаются на поверхности.
• Ускоряет процесс выкопки картофеля, что экономит время.
• Практически ничего не остается в грунте.
• Хорошо очищает клубни от грунта.
• Удобна в использовании на больших площадях, экономит силы и снижает расход топлива.
• Не повреждает картофель.

Есть несколько минусов:

• Более высокая стоимость вибрационной картофелекопалки, по сравнению с универсальной.
• Использование грохотной картофелекопалки нецелесообразно на маленьких участках.
• Минимально, но вибрации отдают в мотоблок или мототрактор, что чувствуется при управлении.

При покупке грохотной модели картофелекопалки под мотоблок надо убедиться, что в мотоблоке есть ВОМ или возможность подключить агрегат при помощи шкива. Специалисты рекомендуют заранее проверять совместимость картофелекопалки с мотоблоком. Вибрационно-грохотные картофелекопалки имеют глубину подкапывания от 150 до 200 миллиметров и ширину захвата 360-400 миллиметров.

Картофелекопалка транспортерная

Транспортерная картофелекопалка еще имеет название ленточная или конвейерная. Эта копалка напоминает вибрационную, однако вместо вибрирующей решетки для очистки урожая в них применяется конвейерный механизм – лента. По ленте движется картофель, где он отлично очищается от грунта. Кроме того, грунт очищается, даже если он влажный и сильно прилип к клубням.

Как выбрать картофелекопалку для мотоблока

Выбирать навесное оборудование необходимо с учётом модели мотокультиватора: каротофелекопалка для мотоблока МТЗ может не подойти к Champion или «Неве». Учитывается вид техники, длина и ширина, принцип работы и способ крепления. Только в этом случае можно купить картофелевыкапыватель, который будет соответствовать поставленным задачам и прослужит 10-15 лет.

Вид

Выпускают пассивное и активное навесное оборудование. Пассивное имеет простую конструкцию, которую называют стрельчатой или веерной. Основным рабочим элементом является нож, который крепится к лапе с приваренными стальными прутьями. Нож подрезает слой почвы, направляя картофель с грунтом на веерные прутья. Здесь картофель очищается от земли и осыпается на поверхность. Оператору или его помощнику необходимо после завершения обработки участка пройти и собрать урожай.

Активное оборудование выпускают двух видов – транспортерное и вибрационное. Транспортёрные имеют широкий нож, который после подрезания грунта направляет его на решётчатую ленту. Здесь почва просеивается, а корнелоды остаются на поверхности. Этот тип мототехники очень хорошо перепахивает грунт. Грохотная картофелекопалка для мотоблока работает по вибрационному типу. Подрезанная почва попадает на решётку, которая трясётся, очищая картофель от земли.

Длина и ширина

Узкие и небольшие по ширине катофелекопатели способны обрабатывать одиночные грядки, высаженные рядовым способом. Эта техника отличается манёвренностью, что актуально для садового приусадебного участка, на котором растут плодовые деревья, расположены хозяйственные постройки. Такое навесное оборудование отличается небольшой производительностью. Габаритная техника способна в течение часа обработать участок в 20-30 соток. Для манёвров потребуется запас свободного места, поэтому модели с повышенной производительностью приобретают для полей большой площади.

Принцип работы

В пассивных — очистка от грунта производится за счёт энергии движения: клубни с почвой попадают на прутья, грязь обивается. В активных — процесс ускоряется за счёт транспортерной ленты или вибрационной решётки. При движении эти узлы приводятся приводом мотокультиватора. Подсоединиться к источнику энергии можно с помощью редуктора, ременной передачи, адаптера или вала отбора мощности. Ремень – самое простое решение, не требующее сложного обслуживания. Редуктор и вал отбора мощности требуют регулярного внимания со стороны пользователя.

Метод крепления

Подвесное оборудование фиксируют с помощью болтовых соединений, специальных адаптеров, через сцепку и кронштейны. Пассивные картофелевыкапыватели крепятся с помощью простого болтового соединения. Это позволяет быстро установить или снять устройство. Наличие на крепёжной лапе нескольких отверстий помогает подобрать оптимальную глубину погружению плуга. Активное оборудование может крепиться через приводной вал и сцепку.

Лучшие сорта картофеля

Какая картофелекопалка для мотоблока лучше

Лучший мотокультиватор может быть несовместим с самым совершенным картофелевыкапывателем. Производительное навесное оборудование не все смогут применить на участке со сложной планировкой и большим количеством деревьев. Команда VyborExperta.ru рекомендует учитывать особенности эксплуатации и мототехнику, которая имеется в распоряжении садовода или фермера

Советуем обратить внимание на следующие марки:

• Мобил К КВ-3 – для небольшого приусадебного участка;
• Союзмаш ККМ-1 – для маленьких фермерских хозяйств;
• Champion BC-8713 – выбор владельца одноимённого культиватора;
• DDE – универсальная модель для разных видов корнеплодов.

Всё представленное в обзоре навесное оборудование достойно внимания пользователей, но только самая надёжная техника получила статус лучшей в своём классе.
