Как выбрать паяльную станцию: ТОП-13 лучших паяльных станций

Принцип работы индукционной паяльной станции

Чтобы понять конструктивные особенности ИПС, нужно рассмотреть принцип работы нагревательного элемента.

Схема нагревательного элемента ИПС: A – экран; B – проводка подачи напряжения на индуктор; C – держатель паяльника; D – наконечник; E – индукционная катушка; F – ферромагнитная оболочка

Оперативным элементом индукционного паяльника является наконечник. Жало имеет основу из меди, покрытую ферромагнитным сплавом F. Индукционная катушка E инициирует появление переменного магнитного поля. Под его воздействием ферромагнетик начинает активно нагреваться и передавать тепловую энергию медному сердечнику. Медь сама по себе «равнодушна» к магнитному полю, поэтому для этого нужна ферромагнитная оболочка жала паяльника.

Достигнув определённой температуры (точки Кюри), оболочка наконечника D теряет способность воспринимать переменное магнитное поле. Во время пайки происходит активная потеря тепла ферромагнитным покрытием за счёт передачи тепловой энергии меди. Остывая, оболочка жала восстанавливает свои свойства. Процесс нагрева возобновляется. В этом заключается принцип индукционного метода нагрева паяльного устройства. Отсюда и слово в названии метода «импульс».

В результате оптимального режима потребления тепловой энергии не происходит перегрева или преждевременного остывания жала. Это значительно экономит потребление электроэнергии, увеличивает срок службы наконечников и повышает качество пайки. На таком принципе работают все индукционные паяльные станции. Разработчиком таких станций является американская компания Metcal. Она же на сегодня есть основной производитель и поставщик на рынок индукционных паяльных станций.

Основная рабочая частота электрического тока станций – 450 КГц. В последнее время появились новые дорогостоящие модели с рабочей частотой, достигающей величины 13 МГц. Это относится к профессиональным аппаратам.

Лучшие паяльные фен станции

Термовоздушные аппараты для демонтажа микросхем и SMD компонентов. Полностью вытеснили промышленный фен и газовую горелку, используемые для этих целей раньше. Оснащаются станции с феном цифровыми контроллерами и регуляторами потока воздуха.

LUKEY 702 5434

Цифровой паяльник принципиально новой конструкции, с интеллектуальной системой автоматического отключения. Предназначен для работы с мелкими резисторами, платами и конденсаторами.

Нагревательный элемент керамический, с нихромовой спиралью и термодатчиком. Фен представляет собой компактный турбинный нагреватель воздуха, встроенный в ручку. Это избавляет от необходимости устанавливать неудобный и жёсткий воздушный шланг. Имеется производительный встроенный микропроцессор, контролирующий информацию от термодатчиков.

Технические характеристики:

1. Мощность аппарата — 750 Вт.
2. Напряжение — 220 вольт.
3. Уровень шума — 45 дБ.
4. Время разогрева — 7 сек.
5. Температура воздушного потока в состоянии резервной готовности — 50°C.
6. Диапазон температур нагрева — 100-480°C.
7. Тип воздушного потока — круговая крыльчатка.
8. Комплектация — инструкция, насадки, зажим, держатель.

Плюсы станции:

1. Нагреватель воздуха встроен прямо в рукоятку.
2. Микрочип с мгновенным реагированием на внешние факторы.
3. Умная система автоматического отключения, значительно повышающая эксплуатационный ресурс.
4. Термодатчик.
5. Доступность и дешевизна комплектующих.
6. Качественный металлический держатель паяльника с ванночкой для чистящего полотна.

Минусы станции:

1. Нет оловоотсоса.
2. Массовый брак.
3. Гнездо на паяльный провод PS/2.
4. Некачественное изготовление корпуса фена — не хватает отверстий.

ELEMENT 878

Паяльная станция с плавной регулировкой мощности. Питается от бытовой электросети 220 вольт. Отличный инструмент для проведения пайки самых различных предметов и микросхем. Сочетает компактные габариты и широкий функционал.

Управление осуществляется посредством микроконтроллера, позволяющего устанавливать и отслеживать температуру воздуха и жала. Это обеспечивает высокую точность настройки системы в соответствие с проводимыми работами. Производитель предусмотрел функцию неактивного состояния аппарата, дающую возможность существенно сократить расходы электричества.

Технические характеристики:

1. Мощность аппарата — 700 Вт.
2. Напряжение — 220 вольт.
3. Мощность фена — 600 Вт.
4. Мощность паяльника — 60 Вт.
5. Материал жала — металл.
6. Материал ручки — пластик.
7. Диапазон температур нагрева — 200-480°C.
8. Комплектация — насадки, губка, подставка.

Плюсы станции:

1. Опция резервного состояния — автоматически включается при нахождении паяльника на подставке.
2. Регулятор температурного режима.
3. Низкая стоимость.
4. Управление на резисторах без дополнительной электроники.
5. Быстрый нагрев.
6. Удобная подставка.
7. Бесшумный трансформатор.
8. Богатая комплектация — много присадок, два варианта нагрева для плат.

Минусы станции:

1. Китайская дешёвая схема.
2. Плохое качество клемм и вспомогательных частей аппарата.
3. Нет кейса под сопла.

LUKEY 852D+

Цифровая паяльная станция, оборудованная 4 сменными насадками для фена. Электронный контроль фактической температуры потоков воздуха обеспечивает точность в работе. Жало легко меняется в случае необходимости.

Технические характеристики:

1. Мощность аппарата — 350 Вт.
2. Напряжение — 220 вольт.
3. Мощность паяльника — 50 Вт.
4. Тип нагревателя — керамический.
5. Материал ручки — пластик.
6. Диапазон температур нагрева — 200-480°C.
7. Комплектация — 4 насадки, губка, подставка.

Плюсы станции:

1. Универсальность — 4 сменные насадки для фена различного диаметра.
2. Функциональный индикатор состояния нагревательного элемента — 3 режима.
3. Защита от поражения электронных компонентов напряжением за счёт применения керамического нагревателя.

Минусы станции:

1. Компрессор нуждается в переделке, если нужно проводить более тонкие работы.

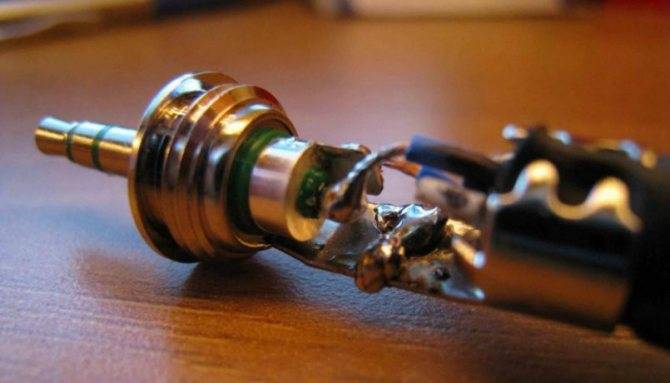

Особенности пайки проводов

Выше мы рассказали о лужении проводов. Надо добавить несколько слов о процессе прочной их спайки. Она несколько отличается от обычной с другими материалами.

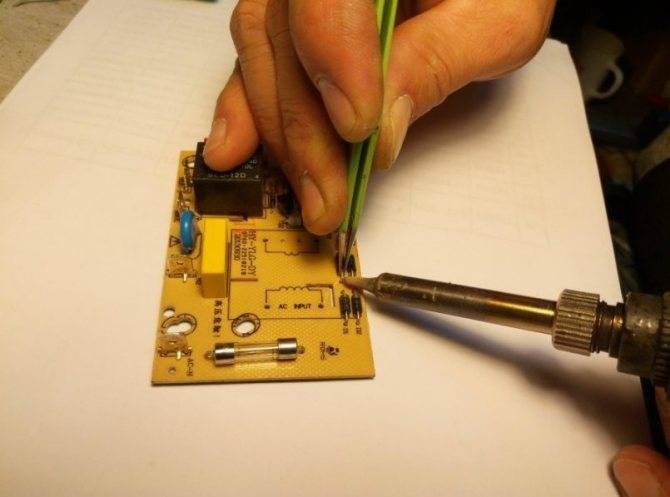

Тонкие провода подвижны, их нужно прижимать плотно, а потом паять. Способы соединения и пайки проводов различные, расскажем о некоторых.

Можете скрутить два медных провода, если они тонкие, предварительно очистив и залудив, затем спаять.

Если проводка многожильная, то очищать надо все нитки, затем пальцами сжать плотно и прокрутить по часовой стрелке, насколько можно плотнее. Затем окунуть в канифоль и жалом залудить.

Вместо плоскогубцев можно сделать так. Очистите несколько сантиметров медного нетолстого провода, залудите его, а затем туго намотайте на один конец скрутки, зафиксируйте, так же выполните и на другом конце.

А затем окунайте в расплав олова, пока на скрутке не будет видна медь. Выньте из ванны и дайте застыть.

Желательно предварительно надеть на один конец провода термоусадочную трубочку, после спайки продвиньте её и покройте всю оловянную часть.

Какая паяльная станция лучше

Ответ на вопрос о том, какие платформы являются лучшими, лежит в сфере применения оборудования. Функциональные, высокопроизводительные безвоздушные модели не требуются для периодического выполнения бытовой техники в домашней мастерской. Команда VyborExperta.ru рекомендует с учетом выполняемых операций следующие марки:

• HandsKit T12 – верный помощник по дому;
• Зубр Профи 55334 – для пайки с разными припоями;
• Element 878D – бесконтактная модель для ремонта термочувствительных плат;
• Achi IR 6500 – выбор профессионала;
• Dinghua IR6500 – для ремонта компьютерной техники;
• JCD 8898 – универсальный выбор с Алиэкспресса;
• Mypovos 8588D – бюджетный вариант 2 в 1.

Все представленные в обзоре модели достойны внимания радиотехников, но только самые функциональные и надежные удостоены звания лучших в своих категориях.

Критерии выбора

Чтобы приобрести качественный паяльник, необходимо ознакомиться с основными критериями выбора.

Нагревательный элемент

Нагревательный элемент — один из главных компонентов паяльной станции

В подобных устройствах чаще всего используются керамические и нихромовые нагреватели. Последние чаще всего устанавливаются в бюджетных моделях. Людям, которые регулярно занимаются ремонтом электроники, не стоит покупать модели с нихромовыми нагревательными элементами. Дело в том, что они не подходят для длительного и постоянного использования.

Комплектация

Фен — должен обязательно быть в комплекте

При выборе паяльника необходимо убедиться в том, что вместе с ним продаются все необходимые комплектные детали. К ним можно отнести:

• пинцет;
• подогревающий фен;
• тепловой излучатель для нагрева плат;
• дополнительная арматура.

Если комплектация неполная, лучше отказаться от покупки такого устройства и поискать другую модель.

Мощность

Один из важнейших критериев, на который надо обязательно обращать внимание во время выбора. Чтобы определить подходящую мощность для компрессорного паяльника с феном, надо заранее узнать, для каких именно целей он будет использоваться

Например, если он нужен для ремонта ноутбуков или сотовых телефонов, лучше выбирать модели мощностью не больше 60 Ватт.

Ремонтопригодность

Еще один критерий, о котором не стоит забывать — ремонтопригодность устройства. Дело в том, что у паяльников может сломаться тэн или жало. Поэтому иногда людям приходится заниматься их ремонтом. Однако, чтобы не пришлось ничего ремонтировать, надо изначально купить качественный паяльник, который будет исправно работать без поломок.

Принцип действия

На прилавках встречается как минимум три типа паяльника, каждый из которых различается по принципу действия.

Электропаяльник со спиральным нагревателем. Этот вариант считается распространённым и доступным, его можно найти как в специальных магазинах, типа «Чип и Дип», так и заказать с AliExpress. В основе прибора идет нагревательное изделие, которое выполнено в виде спирали из нихромовой проволоки. Также пользователь может встретить инструмент, который имеет керамический стержень, однако найти его практически невозможно. Чаще встречаются подделки, где имеется стандартная спираль, только она обернута керамикой

Поэтому важно быть бдительным, покупая такое устройство.
Импульсные паяльники. Представлены в магазинах в виде пистолета, чтобы произвести нагрев, нажимается соответствующая кнопка, после чего устройство будет готово к использованию примерно через 5-10 секунд

Это его главное достоинство перед остальными, однако специалисты не рекомендуют применять продукт для работы с чувствительными элементами, есть шанс испортить их. Стоимость приборов: от 400 до 3000 рублей.
Индукционные паяльники. Эта модель представляет собой компактную паяльную станцию. Нагрев устройства происходит за счет катушки индуктора. Главное достоинство – защита от перегрева, которая происходит так: как только температура достигает установленного максимума (точка Кюри), сердечник, который имеет ферромагнитное покрытие, начинает терять свойства, а нагрев останавливается. Как только паяльник остынет, то процесс повторится снова. Так, человек может быть спокоен за прибор, ведь он не выйдет из строя. Конечно, стоимость таких устройств выше, однако служат они дольше.

Кроме электрических паяльников, имеются газовые, однако такой вариант окажется либо дорогим, либо неудобным для домашней эксплуатации. Новичку лучше купить стандартное изделие спирального типа. Так он получит качественный прибор, потратив при это минимум.

Newacalox new8786

Оригинальная паяльная станция NEWACALOX NEW8786 выполнена из качественного материала черного цвета. Имеется тонкий горизонтальный датчик, при помощи которого происходит процесс работы. При поднятии сопла вверх, пистолет в автоматическом режиме уходит в ожидание. Когда температура составляет менее 100 градусов, включается режим ожидания.

При 70 градусах работа устройства прекращается. Для получения информации о работе прибора, используется жидкокристаллический экран, удобно встроенный в корпус паяльной станции. Благодаря контроллеру процесс нагревания занимает от 3 до 5 секунд. Для того чтобы сберечь устройства от быстрого выхода из строя, имеется автоматическое охлаждение. Это незаменимый инструмент для ремонта сотовых телефонов, смартфонов, планшетов, ноутбуков, компьютеров и другой бытовой техники.

Основные преимущества.

Небольшое потребление электроэнергии. Паяльная станция имеет входную мощность всего в 700 ватт.
Разброс температур от 100 до 480 градусов. Это позволяет проводить ремонтные работы любой сложности.
Имеется качественный жидкокристаллический экран.
Низкий уровень шума. Этот показатель является очень важным в особенности для работы в домашних условиях.
Небольшие габариты

Это еще одно преимущество, на которое стоит обратить внимание. Данный показатель упрощает процесс хранения, не требуется дополнительного места.

Недостатки.

1. Достаточно высокая стоимость.
2. Нет обозначений на русском языке.

Это качественный аппарат, который поможет с легкостью справиться с любыми поломками, где требуется воспользоваться паяльной станцией.

Купить

Лучшие паяльные станции на Алиэкспресс в 2020–2021 году

Ну а теперь поговорим о профессиональных инструментах для пайки компьютерных микросхем. Ниже приведено несколько качественных моделей.

Читать далее Топ лучших металлоискателей с Алиэкспресс 2020 года, какой лучше купить

QSUNRUN 8586

Плюсы

• Низкий уровень шума
• ЖК дисплей для контроля температуры фена
• Паяльник и фен нагреваются до 500 градусов
• Быстрый нагрев
• Хорошая комплектация

Минусы

• Во время работы нагревается ручка паяльника
• Импульсный блок питания вместо трансформатора
• На дисплее не отображается температура жала паяльника

От 2 740 ₽

Добротный, компактный и недорогой аппарат. Даже в минимальной комплектации оснащен тремя дополнительными соплами различного диаметра. На блоке питания, мощностью в 700 Вт, расположен дисплей контроля температуры фена. В этой модели реализована функция автоматического охлаждения фена при установке его в держатель. Оба инструмента можно использовать отдельно друг от друга без каких-либо помех.

QUECOO T12-952

Мощность:

108 ВтТемпература работы: 200-480°

Эта паяльная станция оснащена ЖК-дисплеем, с его помощью можно контролировать температуры работы устройства. Она находится в диапазоне 200-480°. T12-952 имеет автоматический режим сна и отключения, для того чтобы «разбудить» устройство достаточно поднять его ручку. Время плавления олова составляет менее 8 секунд. На Aliexpress пользователи отмечают быструю скорость доставки и качество самого паяльника.

Бессменный хит продаж в текущем году. Отменное качество работы при сравнительно бюджетной стоимости. При этом есть возможность заказать с российского склада.

QUECOO T12-942

Мощность:

75 ВтТемпература работы: 200-480°

Менее мощная, но такая же классная модель. Паяльник способен работать от адаптера ноутбука, автомобиля или иного аккумулятора с достаточной мощностью. Он имеет следующие габариты: 38mm*41mm*88mm, вес устройства составляет 250 грамм. Благодаря им его можно легко брать с собой в любое место и не ощущать ни малейшего дискомфорта. Как и у прошлой модели у него есть функция автоматического отключения и режим сна, паяльник способен работать с температурой 200-480°. Покупатели отмечают быстрый нагрев и неплохую стабилизацию температуры.

Уверенно работает при напряжении выше 12В и 2.37А. А так как блока питания в коллекте нет (можно заказать отдельно) рекомендуем использовать подходящий от ноутбука.

Портативная паяльная станция

Не обычная паяльная станция с нагнетателем воздуха в ручке фена. Полный набор включает: термо-фен, комплект быстро съемных насадок, паяльник со сменными жалами и подставку.

Конструктивно станция похожа на блок питания для ноутбука, она оснащена опцией электронного контроля температуры фена, а также его автоматического охлаждения. Применяется прежде всего для пайки в автомастерских, при работе с электроникой и ремонте техники. Портативная паяльная станция

Yarboly 8586

Плюсы

• Низкая цена
• Возможность регулировать интенсивность и температуру фена
• Быстрый прогрев
• Дополнительные насадки на фен (5, 7 и 10 мм)
• Есть резисторы для калибровки температуры

Минусы

• На дисплее не отображается температура жала паяльника
• Периодически требует калибровки
• Низкое качество родного жала

От 2 502 ₽

Хорошая установка за свою цену. Очень легкая, занимает мало места. Интенсивность фена и температуру паяльника можно менять с помощью регуляторов. Нагрев фена контролируется кнопками. Жало, которое идет с паяльником, низкого качества, магнитится. Лучше заказать дополнительные и поменять. Фен с турбинным вентилятором работает достаточно тихо. Гудеть начинает только на высокой скорости (начиная с 7-8). В целом очень хорошая паяльная станция для работы.

Самые простые нихромовые и ЭПСН паяльники

Самые популярные паяльники – это нихромовые паяльники с медными жалами без регулятора температуры.

Нихромовая спираль нагревается от проходящего по ней электрического тока (обычно это сетевое напряжение 230 В). И она нагревает жало паяльника.

Паяльники с такой конструкцией были еще на заре электроники. Они и сейчас идеально подходят для пайки проводов и простого DIP монтажа крупных деталей на платах.
А также для пайки радиаторов и систем охлаждения.

Условно 60 лет назад выпускали больше паяльники. Не каждый КТ315 выдерживал огромные жала, которые нагревались до 380 ℃. Радиолюбители паяли как могли. Кто-то собирал регулятор температуры на симисторах. А кто-то наматывал медную проволоку поверх жала, предварительно залудив край проволоки.
И таким образом получалось еще более мелкое жало, которое нагревалось от основного до приемлемых температур.

Жало у таких паяльников обычно крепится болтиками, либо гайками с втулками.
Плюсы таких паяльников:

• Низкая цена;
• Продаются в любом магазине для радиодателей, электрики и ремонта квартиры;
• Они идеальны для пайки проводов и больших DIP контактов.

Однако в текущих реалиях, такие паяльники имеют существенные минусы:

• Даже самый небольшой паяльник (25 Вт) перегревает платы и детали. Нужно собирать дополнительный регулятор температуры, чтобы снизить температуру на жале паяльника;
• Отсутствует заземление;
• Как правило, такие паяльники питаются сразу от сети, и ничем не контролируются. Да, можно купить паяльник с питанием от 40 В с понижающим трансформатором, но и цена будет выше;
• Отсутствие хотя бы простейшей индикации температуры, не говоря уже о калибровке;
• Слабо подходит для тонкой работы;
• Очень долго нагревается и остывает (время нагрева может достигать и 10 минут, и 15 в зависимости от размеров);
• Скудный выбор жал из-за крепления и нагрева.

В настоящее время выпускаются немного усовершенствованные паяльники такого типа, но они недалеко ушли от своего предка. Все те же медные жала, все та же простая конструкция.

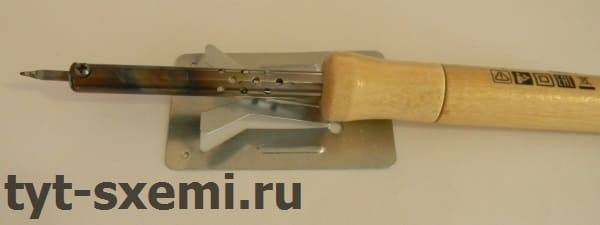

Пример паяльника СПАРТА. Жало медное, с покрытием. Выгорает. Подойдет для пайки проводов и DIP деталей на первое время. Цена всего 150 рублей, еще и подставка под паяльник в комплекте (хоть и очень хрупкая).
Медные жала для нихромовых паяльников отличаются скудным разнообразием. Обычно это конусные, плоские и жала типа «волна». Все медные жала цельные, т.е. они нагреваются нихромовой нитью снаружи, а не изнутри.

Также медные жала для таких паяльников могут выпускаться со специальным покрытием, которое немного продлевает время эксплуатации медного жала (но не надолго).
Стоит ли брать подобные паяльники новичкам? Да, хотя бы из-за своей цены и ради первого опыта. Можно просто выпаивать таким паяльником детали или паять провода, или собирать простейшие радиоконструкторы. Хватит на первые 10-15 часов практики.
Эти паяльники дешевые, надежные и простые. И доступны в любых магазинах радиодеталей и ремонта. Можно паять провода, трубы (паяльниками большой мощности), но не более того. Для тонкой работы такой вариант не годится. Современная электроника намного сложнее, поэтому и требования к монтажу и паяльникам изменились.

Медные и «вечные» жала

Прежде чем обозревать сами паяльники, нужно дать общее представление об основных типах жал и их различиях.

Существуют медные жала, и так называемые необгораемые «вечные» жала.

Особенности медных жал

Медные жала – это самый распространенный тип жал. Однако на сегодняшний день они сдают свои позиции другим типам жал.
Разберем плюсы и минусы медных жал.

Плюсы медных жал:

• Низкая цена;
• Доступны в любом радиомагазине;
• Быстрее нагреваются, и медленнее теряют тепло;
• Медные жала не прихотливы к обслуживанию. Их можно зачищать даже напильниками;
• Медные жала можно механически обрабатывать, т.е. придавать им форму при помощи молотка;
• С ними проще начать свой путь в пайке.

И все же, недостатки у медных жал довольно критичные:

• Скудный набор жал по форме и размерам. Даже если вы найдете тонкое медное жало. то оно быстро потеряет свою форму;
• Еще есть необходимость залуживания перед работой. Это не трудно, но отнимает время;
• Медные жала быстро теряют форму из-за высокой температуры, и их нужно менять.

Уход за медными жалами

Пора забывать про чистку жала деревянными дощечками. Для этих целей есть губки и медные стружки.

Уход за такими жалами простой. Лишний припой и остатки паяльного флюса можно снимать влажной губкой.
А с помощью медной стружки можно удалить и лишний припой с жала, и нагар с его поверхности.
В крайнем случае можно обработать поверхность медного жала напильником.
А еще им можно придать нужную форму при помощи молотка и наковальни.
Они легко деформируются от легких кистевых ударов молотком.

Лужение медного жала

Прежде чем приступить к пайке, медное жало надо залудить, т.е. покрыть рабочую поверхность небольшим слоем припоя.

Лидирующие необгораемые жала

Это такой тип жал (их еще называют «вечными»), которые не надо лудить перед началом работы, не теряют своей формы, и могут использоваться годами. У них есть специальное покрытие обычно из тонкого слоя никелевого сплава. У таких тип жал есть свои весомые преимущества и недостатки.

Плюсы необгораемых «вечных» жал:

• Можно долго пользоваться;
• Нет необходимости их залуживать;
• Большое разнообразие разных форм и размеров;
• Качественные жала долго держат подходящую форму.

Недостатки:

• Категорически нельзя чистить такие жала напильником, надфилями или наждачками. Вы рискуете уничтожить необгораемую поверхность жала. Исключение – медная стружка для чистки от нагара и лишнего припоя;
• Жало быстро отдает тепло, и медленнее его набирает в отличие от медного (сильная зависимость от конструкции жала и паяльника в целом);
• Очень прихотливо к уходу. У новичков могут возникать трудности с ними;
• Необгораемые поверхности легко разъедаются паяльной кислотой;
• Сложнее привыкнуть к ним после медных жал.

Уход за необгораемыми жалами

Необгорамые жала нельзя обрабатывать или чистить никаким инструментами.
Чистить поверхность жала от лишнего или старого припоя можно влажной губкой.
Губка не должна быть слишком влажной, иначе будут брызки и пар. А снимать окислы и лишний припой с жала можно медной стружкой.
Медная стружка не повреждает покрытие жала.

Если пришлось паять кислотой, то сразу после работы чистите жало при помощи губки или стружки для снятия припоя, и покрывайте жало свежим припоем.
Также недопустима механическая обработка необгораемого жала, и придание формы при помощи молотка (как это делается с медными жалами).

По ряду преимуществ, лидируют «вечные» жала. Всего одно качественное хорошее жало можно использовать годами, и оно будет как новое. Только не все так просто, как может показать на первый взгляд.

Выбор подходящей модели

Основными критериями выбора подобного оборудования для пайки являются следующие:

• Мощность – наиболее удобны и практичны модели паяльных станций с регулируемой мощностью в диапазоне от 5 до 60 Вт;
• Частота тока в индукторе – для радиолюбителей и полупрофессионалов достаточно устройства с частотой тока от 400 до 700 КГц. Профессионалы и мастера применяют модели, имеющие значения данной характеристики до 13,5 МГц;
• Тип управления нагревом – большая часть современного оборудования данного типа выпускается с регулировкой температуры нагрева жала по технологии «Smart heat»;
• Количество независимых каналов – для того чтобы иметь возможность подключать, помимо паяльника, термопинцет, устройство должно быть оснащено 2 независимыми каналами;
• Размеры и вес – для удобной работы и переноски устройство должно иметь небольшие размеры и вес не более 1 кг;
• Также при выборе учитывают возможность послегарантийного ремонта устройства, наличие дополнительных комплектующих, делающих процесс пайки более удобным.

Element 852D++

• Потребляемая мощность – 700 Вт.
• Мощность фена – 350 Вт.
• Температурный диапазон фена – 100ᵒ — 480ᵒ С.
• Мощность паяльника – 60 Вт.
• Температурный диапазон паяльника – 100ᵒ — 480ᵒ С.
• Габаритные размеры – 320х223х216 мм.
• Масса – 3,07 кг.

Element 852D++ -универсальная термопаяльная станция профессионального класса, предназначенная для соединения оловянным припоем проводов, а также конденсаторов и микросхем печатных плат SOIC, PLCC, QFP, BGA. Использование качественных материалов и современной электроники позволили снизить вес устройства, увеличив его мобильность. Универсальность прибора достигается за счет использования паяльника с керамическим наконечником и тепловой пушки со встроенной турбиной.

Высокая тепловая мощность оборудования дает возможность быстрого нагрева паяльных элементов до необходимой температуры, которая составляет всего 7 секунд. В корпус фена установлена турбина, которая обеспечивает стабильный воздушный поток, максимальное значение которого достигает 120 л/мин. Для улучшения визуального контроля прибор оснащается двумя жидкокристаллическими дисплеями, на которые выводятся показатели температуры каждого из инструментов. Также на лицевой панели расположены рукоятки настройки температуры пайки и интенсивности воздушного потока. Будущего покупателя порадует расширенный комплект поставки, в который кроме самого аппарата входят паяльник и фен с ложементами, комплект основных насадок и их фиксаторов, а также оловянный припой.

Виды паяльников

Нихромовый паяльник

Данные девайсы выделяются наличием проволочной нихромовой спирали. Она служит проводником переменного тока низкого напряжения. Температура нагрева находится под контролем термодатчика (термопара). Самые примитивные аппараты выглядят, как нихромовая спираль, намотанная на корпус, который не проводит ток. Внутрь него вставляется наконечник. В других случаях, нихром заделывается в изоляторы, которые уменьшают потери тепла и увеличивают теплопередачу.

Достоинств не очень много. Они имеют простую конструкцию и простые в эксплуатации.

Керамический паяльник

Здесь используется керамический стержень, нагревающийся при подведении к нему напряжения. Он находится на ступень выше эволюционной лестницы паяльников, потому как:

• долго служит;
• быстро нагревается;
• имеет большой диапазон регулировки мощности и температуры.

Такие агрегаты, очень распространенные на предприятиях.

Часто используются и все их хвалят. Отлично работает от сети, не подводит. Если бережно обращаться, то проработает долгие годы. Паяльник быстро нагревается и хорошо регулируется.

В общих чертах, недостатков у таких паяльников нет. Было бы идеально, если они все были бы портативны.

Импульсный паяльник

Импульсные паяльники выделены в отдельную касту. Они работают столько, сколько нажата кнопка пуска. Наконечник очень быстро разогревается (несколько секунд). Обратный процесс происходит при отпускании клавиши. Жало паяльника соединено с токосъемниками вторичной обмотки (из-за чего и происходит быстрый разогрев). Современные модели могут справляться с крупными деталями, благодаря наличию регулировок температуры и мощности.

Инструмент немного сложен в конструкции и неудобен в эксплуатации – очень некомфортно постоянно держать нажатой кнопку. Они недорогие, но не хороши, по сравнению с аналогами.

Индукционный паяльник

Нагревается агрегат за счет катушки индуктора. Наконечник с ферромагнитным покрытием создает в себе магнитное поле с токами, из-за них нагревается сердечник. При достижении точки Кюри (определенное значение температуры), покрытие остается без своих магнитных свойств и нагрев останавливается. Следовательно, автоматически поддерживается нужная температура жала паяльника в необходимом интервале. В таком случае, не нужен термодатчик и прочая электроника.

Прибор хорош тем, что все делает сам, без лишних наворотов. Конкретные модели могут иметь недостатки, но сам вид паяльников имеет лучшие характеристики и свойства по сравнению с импульсными или нихромовыми.

Беспроводные паяльники

Такие приборы не очень мощные, так как устройство работает не от сети, а при помощи батарей. Он отлично пригодится, если отсутствует электричество или во время работ в особых условиях. Они похожи на мобильные телефоны: заряжаются – работают – садятся, и так по кругу.

Достоинства таких моделей в том, что они быстро нагреваются, имеют небольшие размеры. Такие девайсы мобильны и не нуждаются в источнике энергии.

Самый главный недостаток – маленькая мощность и, относительно, дорогая стоимость.

Портативные USB паяльники

Похожи на беспроводные, но питаются через USB разъем. Они предназначены для работы с маленькими деталями, из-за чего жала тонкие и прочные. Прибор может функционировать и от прикуривателя автомобиля, и от компьютера.

Плюсы аналогичны беспроводникам – мобильность, быстрый нагрев и маленькие размеры.

Такая же ситуация и с минусами —  мощность маленькая и нужна частая зарядка (из-за чего очень долго паять не выйдет).

Паяльник с отсосом олова

Такие аппараты оригинальны и удобны в использовании. Они очень просты в обращении, новички отлично с ними справляются. Подобные агрегаты правильно покупать с изолированной ручкой. Этот способ защиты эффективен и обезопасит работу. Некачественные девайсы со встроенным отсосом припоя никогда долго не служат и быстро выходят из строя.

Паяльник для детей

Такие паяльники имеют небольшую мощность — это, обычно, 30-60 Вт. Для детей используются самые безопасные варианты:

• электрические;
• на батарейках;
• импульсные.

Плюс таких приборов очевиден: они дают возможность научится несовершеннолетним безопасно пользоваться паяльником. В случае, если бы ребенку сразу давали мощный агрегат, то он мог бы нанести себе вред.

Итог

Станций и паяльников десятки видов. И в целом для начинающих возможность быстро научиться профессиональной пайке на бюджетном оборудовании есть.

Что же выбрать

Для самых начинающих можно взять купить обычный нихромовый паяльник. Можно паять им платы, выпаивать детали, собирать радиоконструкторы. Доступен в любом хоз. магазине.
Научитесь обращаться с таким паяльником, ухаживать за жалом. Хватит на 10 часов практики. Можно паять самодельные печатные платы. А еще с таким простым нихромовым паяльником можно начать свой путь в ремонте электронике, например, перепайкой транзисторов и вышедших из строя электролитических конденсаторов.
Далее два варианта. Или сразу покупайте Т12, а потом к нему отдельно фен, или вместо Т12 Lukey 702 (или ее аналог). Эти два варианта закроют все ваши потребности в любительской (и даже профессиональной) пайке. Конечно лучше сразу взять Т12, поскольку у 702 и ее аналогов стоят уже морально устаревшие жала типа 900M, к которым нужно привыкнуть. Зато в комплекте паяльный фен, при помощи которого можно и микросхемы паять, и модули на смартфонах менять.

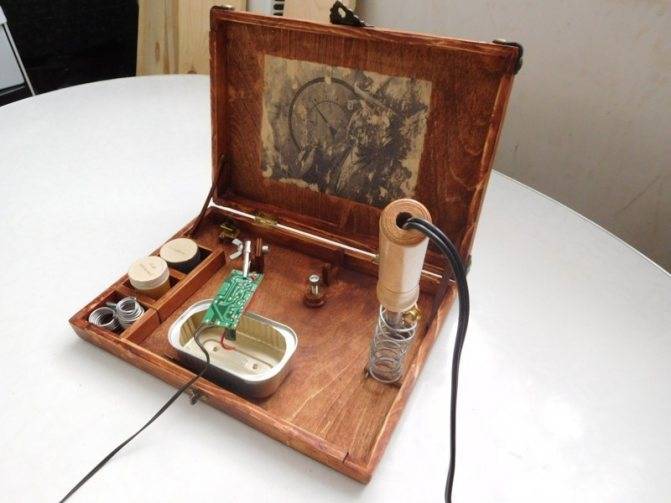

Можно ли собрать станцию или паяльник своими руками в домашних условиях

Сам паяльник навряд ли, а вот станцию — вполне себе, особенно нижний подогрев.
Можно менять прошивку, сделать голосовое управление, да что угодно. Даже сделать моддинг станции, поменяв цвет индикаторов температур. Но сделать именно самодельный фен, паяльник или жала — это уже нереально. Готовые варианты есть на любую цену и потребности. Что-то новое трудно сделать, особенно если у вас нет станка по обработке металла и нужных заготовок.

Post Views:
118

Выводы и полезное видео по теме

Как устроены мини газовые обогреватели с керамической горелкой и в чем их преимущества:

Обзор самых популярных портативных греющих устройств для рыбалки, охоты и экстремального отдыха:

Тестирование газовых баллонов для компактных обогревающих приборов.

Портативный газовый обогреватель – это недорогой прибор для отопления в походных условиях. С его помощью легко создать комфорт в палатке во время туристического похода, охоты, рыбалки или выезда на природу, отопить дачный домик, строительную площадку или складское помещение. Правильно выбрав агрегат, вы никогда не будете мерзнуть даже там, где обустроить качественную систему отопления физически невозможно.

Пользуетесь отличным мобильным обогревателем, но его нет в приведенном выше рейтинге? Приведите преимущества и недостатки этой модели, выявленные в процессе эксплуатации. Если у вас остались вопросы по выбору оборудования, задавайте их нашим экспертам и другим пользователям – форма обратной связи расположена ниже.
