Особенности создания топографических планов и карт, методы отображения рельефа

Правила нанесения на карту условных знаков

Карта должна быть объективной и это требование включает следующие положения:

  • правильно выбранные стандартные условные знаки, если это специальная карта, то обозначения должны быть также общеизвестны в определённой области;
  • правильное изображение штриховых элементов;
  • одна карта должны быть составлена в одном стиле изображения;
  • микрообъекты также должны быть обозначены в точности, если на местности присутствует определённое количество таких объектов одинакового размера, они на карте должны быть обозначены все одинаковым знаком;
  • цветовые показатели элементов форм рельефа должны быть выдержаны правильно — высоты и низины часто изображены красками, рядом с картой должна быть шкала, которая показывает, какой высоте на местности отвечает тот или иной цвет.

Условные знаки топографических карт и планов наносятся в соответствии с едиными правилами.

Так:

  1. Размеры объектов отображаются в миллиметрах. Эти подписи принято располагать слева от условных знаков. В отношении одного объекта даётся два числовых показателя, обозначающих высоту и ширину. В случае совпадения этих параметров допускается одна подпись. Для круглых объектов обозначается их диаметр, для знаков в форме звезды – диаметр описанной окружности. Для равностороннего треугольника даётся параметр его высоты.
  2. Толщина линий должна соответствовать масштабам карты. Основные объекты планов и подробных карт (заводы, мельницы, мосты, шлюзы) наносятся линиями 0,2–0,25 мм, эти же обозначения на мелкомасштабных картах от 1:50 000 – линиями 0,2 мм. Линии, обозначающие второстепенные знаки имеют толщину 0,08–0,1 мм. На планах и крупномасштабных картах допускается увеличение знаков на одну треть.
  3. Условное обозначение топографических карт должно быть чёткое и читабельное, промежутки между надписями должны быть как минимум 0,2–0,3 мм. Стратегически важные объекты могут быть несколько увеличены в размере.

Отдельные требования выдвигаются и к цветовой гамме.

Так, фоновая окраска должна обеспечивать хорошую читаемость, а условные знаки обозначаются следующими красками:

  • зелёной – обозначения ледников, вечных снегов, болот, солончаков, пересечений координатных линий и гидрографии;
  • коричневой – формы рельефа;
  • голубой – водные объекты;
  • розовой – межлинейные просветы шоссе;
  • красной или коричневой – некоторые знаки растительности;
  • чёрной – штриховка и все знаки.
  1. Объекты, обозначенные внемасштабными условными знаками на топографических картах и планах, должны соответствовать положению на местности. Для этого их нужно размещать по определённым правилам.

Положению на местности соответствуют:

  • центр знака объектов правильной формы (круглых, квадратных, треугольных) на плане;
  • середина основания условного обозначения – для перспективных отображений объектов (маяков, скал);
  • вершины угла обозначения – для значков с элементом прямых углов (дерево, столб);
  • середина нижней линии знака – для обозначений в виде сочетания фигур (вышки, часовни, башни).

Знания о правильном размещении и нанесении знаков помогут правильно составить топографическую карту или план местности, сделав их понятными для других пользователей.

Схема геодезических построений в межевом плане

Одним из разделов графической части плана местности, составляемого при межевании участков, является схема геодезических построений. Она отображает результаты, полученные в ходе следующих измерительных работ:

  • установления координат съемочного обоснования, то есть составление геодезического основания;
  • определение характерных точек граничных линий земельного участка.

Раздел используется при проведении анализа, направленного на поиск ошибок, допущенных инженером при составлении плана.

Необходимость оценки точности возникает при спорных ситуациях, например, при обнаружении пересечения границ соседних участков при проведении межевания или при образовании новых участков.

Значение карт и планов

Издавна путешественники и исследователи пользовались различными чертежами местности.  Карты и планы не теряют своей актуальности и в жизни современного человека:

  • геологи, капитаны кораблей, пилоты гражданской и военной авиации пользуются ими в своей повседневной профессиональной деятельности;
  • по ним высчитывают площади объектов и территорий, определяют высоту и глубину, измеряют расстояния;
  • умение читать карты позволяет ориентироваться в экспедициях, туристических поездках, на транспорте и в незнакомом городе;
  • с помощью специальных карт можно предсказывать различные природные явления – погоду, землетрясения, наводнения.

Изучение любых территорий всегда начинается с изучения карт и планов. Они являются основой для анализа природных условий и принятия решения о размещении населенных пунктов, плотин, электростанций, путей сообщения.

Что такое план местности и условные знаки

Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».

Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.

Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.


Условные знаки

Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.

Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже

Обратите внимание на стороны горизонта и условные обозначения

По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.

Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.

  1. Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.

  1. Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.

  1. Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.

Атласы

Атлас — сборник карт. Если сегодня атласы являются чем-то обыденным (они есть у каждого школьника и с ними можно работать лего), то еще в средневековье атласы представляли собой настоящие энциклопедии, доступ к которым был далеко не у всех.

Принято считать, что первые атласы появились в древнем Риме. Так это или нет неизвестно, но впервые понятие «атлас» было введено в 16 веке в Нидерландах Герардом Меркатором.Современные географические атласы различаются:

  • атласы по охвату территории (атлас мира, атлас стран(страны), атлас города и так далее.
  • атласы по назначению (учебные, дорожные, краеведческие и так далее.
  • атласы по назначению (настольные, книжные, карманные и другие).

Картографические способы изображения

Способ качественного фона. Применяется для изображения на карте качественных особенностей определенных объектов или явлений, имеющих сплошное распространение на земной поверхности или занимающих большие площади. Суть его заключается в том, что на карте выделяют однородные по определенному признаку (признакам) участки (например, природные зоны) и закрашивают (или штрихуют) их в подобранные для них цвета (штриховки).

Способ ареалов. Ареал — область распространения на земной поверхности какого-либо явления (например, территория, на которой обитает определенное животное, или территория, на которой выращивается та или иная сельскохозяйственная культура, и т. п.).

Способ изолиний. Изолинии (от греч. isos — равный) — линии на географических картах, проходящие по точкам с одинаковым значением какого-либо количественного показателя (температуры, количества осадков, глубины, высоты и т. д.), характеризующего изображаемое явление. Например, изотермы — линии, соединяющие места с одинаковой температурой; изобаты — линии, соединяющие места с одинаковой глубиной; горизонтали — линии, соединяющие точки земной поверхности с одинаковой абсолютной высотой. Суть способа изолиний заключается в том, что на карте пункты с одинаковыми величинами определенного показателя соединяют тонкими линиями, т. е. наносят изолинии.

Линии движения. Линиями (стрелками) показывают направление движения каких-либо объектов — воздушных масс, ветров, океанических течений, рек и т. п.

9.8. БЛОК-ДИАГРАММЫ

Блок-диаграммы рельефа – это трехмерные плоские рисунки, передающие пластику земной поверхности. Обычно они совмещаются с продольными и поперечными разрезами, которые показывают внутреннее геолого-геоморфологическое строение территории. Блок-диаграммы строят по особым законам геометрической перспективы, сопровождая рисунок послойной раскраской или отмывкой для достижения наибольшей выразительности. Современные компьютерные технологии позволяют сравнительно легко получать трехмерные блок-диаграммные изображения на дисплее и проводить с ними различные преобразования. Электронные блок-диаграммы рельефа получают в виде перспективно смещенных горизонталей (рис. 9.19) либо как систему пересекающихся профилей (рис. 9.20).


Рис. 9.19. Фрагмент карты рельефа местности (а) и блок-диаграмма того же участка в горизонталях (б), составленная на автоматическом графопостроителе.


Рис. 9.20. Сеточная блок-диаграмма, построенная по цифровой модели в виде взаимно пересекающихся профилей.

Блок-диаграммы с горизонталями удобны в том отношении, что по ним, как по картам, легко определять абсолютные и относительные высоты, уклоны, на них можно наносить дополнительную нагрузку, например почвы, растительный покров и т.п.

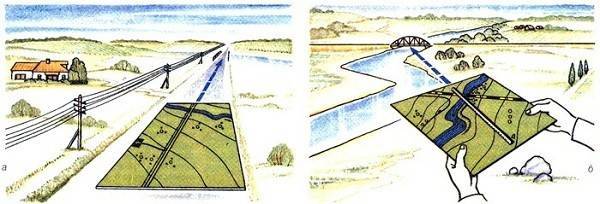

Маршрутная (контурная) съёмка

Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:

  1. в каждой точке ориентируют планшет на север;
  2. путём полярной съёмки или способом перпендикуляров наносят основные объекты на план, затем проводят линию к следующей точке;
  3. измеряют расстояние между точками и откладывают его в масштабе на план;
  4. проводят съёмку из второй точки.

Необходимое оборудование

Составлению топографического плана земельного участка предшествует топографическая съемка. Для нее нужно следующее оборудование:

  • Оптические нивелиры. Позволяют точно измерить плоскость участка.
  • Тахеометр электронный. Высокоточный прибор для измерения высотных параметров, определения прямоугольных и полярных координат, замера площади земельных наделов, обработки полученных данных.
  • Дальномеры. Сегодня это лазерные электронные рулетки, позволяющие быстро, точно и без особых усилий определить расстояние между объектами.
  • Спутниковое оборудование.

На этом закончим знакомство с важнейшими характеристиками и особенностями топографических планов. Вы также знаете теперь, чем подобные документы отличаются от карт и геоподоснов.

Крутизна ската

Крутизна ската – это угол, составленный направлением ската с горизонтальной плоскостью в данной точке.

Детальность изображения рельефа горизонталями зависит от высоты сечения рельефа для данного масштаба карты, которая связана с заложением и крутизной ската формулой  (рисунок 4).

Рисунок 4. – Элементы ската:
h – высота ската; d – заложение ската

Из формулы видно, что чем подробнее требуется изобразить рельеф горизонталями, тем меньшую надо брать высоту сечения и тем меньшими будут заложения при постоянной крутизне скатов. Однако излишне малая высота сечения ведет к чрезмерной детализации изображения рельефа, в результате чего изображение теряет наглядность. На наших топографических картах за основную принята высота сечения, обеспечивающая раздельное изображение горизонталями скатов крутизной 45°.

Установленная для каждого масштаба карты высота сечения рельефа обеспечивает наглядность изображения рельефа и сравнимость крутизны скатов, что важно при оценке проходимости и защитных свойств местности. Для того чтобы не забивать карту слишком большой густотой горизонталей, высота сечения рельефа для карт горных районов иногда увеличивается. Для карт равнинной местности с целью более детального изображения подробностей рельефа высота сечения уменьшается

Высота сечения изменяется также в зависимости от масштаба карты. Чем мельче масштаб карты, тем больше высота сечения, и наоборот

Для карт равнинной местности с целью более детального изображения подробностей рельефа высота сечения уменьшается. Высота сечения изменяется также в зависимости от масштаба карты. Чем мельче масштаб карты, тем больше высота сечения, и наоборот

Для того чтобы не забивать карту слишком большой густотой горизонталей, высота сечения рельефа для карт горных районов иногда увеличивается. Для карт равнинной местности с целью более детального изображения подробностей рельефа высота сечения уменьшается. Высота сечения изменяется также в зависимости от масштаба карты. Чем мельче масштаб карты, тем больше высота сечения, и наоборот.

Высота сечения рельефа для топографических карт различных масштабов в зависимости от характера местности дана в таблице 1. Из таблицы видно, что чем крупнее масштаб карты, тем меньше высота сечения рельефа, следовательно, более подробно изображается рельеф.

Таблица 1. – Высота сечения рельефа в зависимости от характера местности

МестностьВысота сечения рельефа для карты масштаба
1:25 0001:50 0001:100 0001:200 0001:500 000
Плоскоравнинная2,510202050
Плоскоравнинная залесенная510202050
Равнинная пересеченная, всхолмленная с преобладающими углами наклона до 60, песчаная пустыня510202050
Предгорная и горная5102040100
Высокогорная10204040100

Основная высота сечения рельефа для карты масштаба 1:1 000 000 устанавливается в соответствии с высотными поясами по следующей шкале: от 100 м ниже уровня моря до 400 м над уровнем моря – 50 м, от 400 до 1000 м – 100 м, выше 1000 м – 200 м.

Аэрокосмическая съемка

Этот вид отображения земной поверхности считается более точным в сравнении с картами и планами, поскольку делается сверху с помощью спутника или другого специального оборудования. Благодаря съемкам из космоса и с воздуха появляется возможность детального изучения любых объектов, доступность которых раньше была под вопросом. Результаты таких съемок немного отличаются от того, что мы привыкли видеть на картах (глобусе) и для работы с такими снимками часто используют дешифрирование.

Сегодня многие из нас пользуются гугл картами или яндекс картами. Это и есть предоставление аэрокосмической съемки.

Виды и типы географических карт

Первыми рассмотрим виды карт по масштабу. Они делятся на:

  • планы;
  • крупномасштабные;
  • среднемасштабные;
  • мелкомасштабные;
  • материковые;
  • карта океанов.

Также возможна классификация по признакам территориального деления, природных районов, экономических регионов, исторических областей.

Выделяют следующие виды географических карт по содержанию:

  • общегеографические;
  • тематические;
  • специальные.

К группе специальных относятся тактильные карты. Они созданы специально для слепых людей. Сюда же можно отнести: глобус, атлас, рельефные, цифровые, электронные и анаглифические карты.

Если говорить о типах, то можно выделить следующие:

  • аналитические карты;
  • комплексные;
  • синтетические.

Сейчас коротко рассмотрим каждый тип отдельно. Ярким примером аналитической группы является карта угла наклона рельефа. Такие карты не ставят перед собой цель показать общее представление об объекте. Они вычленяют какой-либо один показатель и посвящаются только ему.

К комплексным картам относятся те, которые изображают элементы определенной тематики. Примерами могут служить: изображение изобаров и векторов, распаханности территории и урожайности какой-либо культуры, водность реки и потенциальные ее ресурсы. Несмотря на то что все элементы даются каждый в своей системе счисления, совместное их изображение на одной карте помогает рассмотреть все в комплексе и взаимосвязь одного показателя с другим.

Пример синтетической карты: геоморфологическая, отражающая тип рельефа, но в ней ни слова не сказано о крутизне склонов. Еще несколько примеров: карта климата, ландшафтная, сельскохозяйственное районирование и так далее. Они дают увидеть целостное изображение какого-либо объекта.

О масштабе на плане

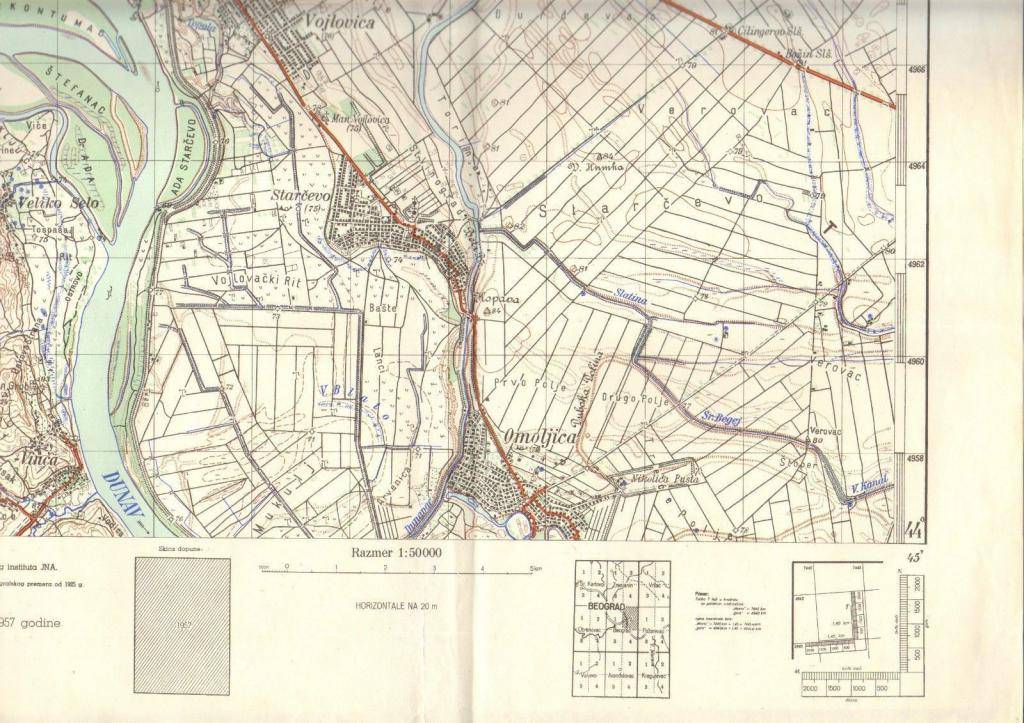

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.

О масштабе на плане

Топографический план – это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации – это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.

Какие бывают планы местности?

При помощи плана можно научиться простейшим умениям делать топографическую съёмку, двигаться по азимуту, ориентироваться на местности. Составить план местности (иначе говоря, произвести съёмку местности) — это значит изобразить эту территорию на чертеже в выбранном масштабе при помощи условных знаков. Для составления нам понадобится планшет с закреплённым на нём листом бумаги, компас, линейка, мерная лента, полевой циркуль или рулетка (не обязательно), карандаш, ластик.

План можно составить при помощи горизонтальной или топографической съёмки местности. В зависимости от этого планы подразделяют на:

  • топографические — на них показано как взаимное расположение предметов (ситуация) так и формы рельефа (сплошными горизонталями). Составляются на основе вертикальной (нивелирование) или топографической съёмки, в масштабе от 1:5000 и крупнее;
  • контурные (ситуационные) — здесь показывается только взаимное расположение объектов. Контурные планы строят на основе плановой, или горизонтальной (контурной) съёмки.

Для составления контурного плана применяют следующие способы горизонтальной съёмки местности:

Полярная глазомерная съёмка местности

  • полярная (полярных направлений, полярных координат);
  • азимутальная;
  • засечек (биполярных координат);
  • перпендикуляров (прямоугольных координат, ординат);
  • промеров (створов);
  • обхода (маршрутная).

Все способы основаны на правилах геометрии и дают результаты для определения взаимного расположения точек на земной поверхности.

1.4 Изображение горизонталями типовых форм рельефа

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа – высоты, глубины или ширины (рис. 7).

Рис. 7. Изображение рельефа условными знаками

Некоторые типовые формы рельефа местности на картах отображаются не только основными, но и дополнительными и вспомогательными горизонталями (рис. 8).

Рис. 8. Изображение типовых форм рельефа

9.1. ОБЩИЕ ТРЕБОВАНИЯ

Из всех элементов местности рельеф играет самую важную роль, потому что он влияет на состояние и положение всех остальных элементов: гидрографию, распределение населенных пунктов, дорог, растительности и т. д. Между всеми этими элементами существует определенная взаимосвязь, на которую оказывает влияние рельеф.
Отсюда становится понятным стремление не только выявление на карте форм рельефа и различных его особенностей, но и получение количественных его характеристик (абсолютных и относительных высот, степени расчленения, крутизны склонов и др.). Следовательно, изображение рельефа на карте должно быть наглядным, измеримым, желательно пластичным. Отобразить рельеф земной поверхности на географических картах задача не простая, поскольку надо передать на плоскости объемные формы в двух измерениях, которые на местности имеют три измерения – длину, ширину и высоту.
К изображению рельефа на гипсометрических картах предъявляются определенные требования:
метричностъ (измеримость) изображения, обеспечивающая возможность получения по карте абсолютных высот и превышений, характеристик углов наклона, расчленения и др.;
пластичность изображения, т.е. наглядная передача неровностей рельефа, формирующая у читателя зрительный образ местности;
морфологическое соответствие изображения, что проявляется в стремлении подчеркнуть типологические особенности форм рельефа, его структурность.
Стремление по возможности учесть эти достаточно противоречивые требования проходит через всю историю развития способов картографирования рельефа. На разных этапах на первый план выходили задачи создания пластического объемного или метрически точного изображения, либо подчеркивания морфоструктуры рельефа, либо совмещения этих требований на одной карте.
Для отображения рельефа на географических картах применяют различные способы изображения, однако каждый из них порознь не в состоянии удовлетворить всем требованиям, предъявляемых к изображению рельефа.
В картографии известны следующие способы изображения рельефа: перспективный, горизонталей, высотных отметок, точечный, гипсометрический, пластический (штрихов крутизны, теневых штрихов и отмывки), стереоскопические способы (стереопары, анаглифический способ), рельефные макеты, рельефные карты, блок-диаграммы рельефа, цифровые модели рельефа. Применение того или иного способа изображения рельефа зависит главным образом от типа карты, назначения и масштаба.

Как составить план местности на основе полярной съёмки?

Этот способ съёмки используется для планировки открытых пространств, ограниченных кривыми контурами.

  1. Лист бумаги в клетку закрепляем на фанере или планшете. В левом верхнем углу закрепляем компас, ориентируя букву С (Север) вверх (к верхнему краю листа).

  1. Выбираем точку (полюс) — место откуда будем снимать местность. Лучше всего панорама просматривается с возвышения. Точка должна быть в центре снимаемой площади, откуда она вся хорошо видна. Именно поэтому такая съёмка местности и называется полярной — её производят из одной точки.
  2. Выбираем масштаб плана. Измеряем расстояние на местности, которое нам нужно будет нанести на лист. Пусть оно максимально равно 300 м. Измеряем свой лист — 10 см х 10 см? Чтобы правильно подобрать масштаб, делим 300 на 10, получаем 30. Наш масштаб — в 1 см 30 м. Подписываем масштаб внизу листа бумаги, чертим линейный масштаб.

  1. Ориентируем планшет на север, в верхнем углу плана наносим стрелку вверх и подписываем север-юг. При работе постоянно следим, чтобы стрелка компаса показывала на север. После ориентирования ставим точку на листе бумаги, обозначая место, откуда мы будем снимать (мы выбрали её ещё в начале).
  2. Делаем визирование на основные ориентиры при помощи визирной линейки — определяем направление и чертим тонкую линию карандашом на бумаге.

  1. Определяем и подписываем азимуты на эти предметы (углы между направлением на север и на объект, измеряемый по часовой стрелке) и откладываем расстояние до них. Как? Сначала измеряем их на местности — рулеткой, полевым циркулем или шагами, берём среднюю длину шага в 60 см. Чтобы высчитать расстояние, сначала количество шагов умножим на 60, пусть у нас расстояние — 10 шагов, тогда получится 600 см или 6 м. Переносим расстояние на план, для этого 600 делим на величину масштаба: 600:30= 20 см (что-то получилось больше длины и ширины нашего листа). Обозначаем их (ориентиры и объекты) при помощи условных знаков. Легко определяется расстояние до предмета, высота которого известна. Для этого, держа карандаш отвесно в вытянутой руке, отмечают на нем отрезок, закрывающий наблюдаемый предмет, и затем этот отрезок измеряют. Искомое расстояние (S) определяется из подобия двух треугольников.

Чтобы не перепутать, где подписаны азимуты, а где расстояния, азимуты можно обозначать знаком градусов, а расстояния в шагах или метрах.

Абрисы полярной и маршрутной съёмок

  1. После всех выполненных работ мы получили так называемый абрис, но это ещё не готовый план. План составляют в камеральных условиях. На чистом листе снова подписывают масштаб, рисуют стрелку север-юг. Используя линейку и транспортир, переносят весь чертёж на этот лист в выбранном масштабе. По окончании работы чертят рамку и внутри неё подписывают название плана.
  2. На самом плане подписывают названия объектов и обозначают их условными знаками. В нижней части листа пишут легенду плана — условные знаки с расшифровкой. Там же у нас уже есть обозначение масштаба, туда же помещаем инициалы автора.

Определение азимутов на местности

Зачем нужны топопланы?

Для чего разрабатываются условные планы для топографических планов? По сути, это необходимый предпроектный документ для начала любого строительства. Обозначим, в каких случаях он необходим:

  • Получение документации-разрешения на строительство.
  • Проектирование работ при возведении и реконструкции зданий и сооружений. Сюда же можно отнести проектирование прокладки коммуникаций и их реконструкцию.
  • Оформление в собственность, аренда вновь образованного земельного надела.
  • Вертикальная планировка какой-либо территории.
  • Ландшафтное проектирование на земельных участках.

Условные знаки элементов рельефа, не выражающихся горизонталями

Ледяные обрывы (барьеры) и выходы ископаемых льдов (8 – высота обрыва в метрах)
Наледи
Задернованные уступы (бровки), не выражающиеся горизонталями
Валы береговые, исторические и др., не выражающиеся горизонталями (3 – высота в метрах)
  1. Сухие русла в одну линию (шириной менее 5 м);
  2. Сухие русла в две линии шириной от 5до 15 м (0.5 мм в масштабе карты);
  3. Сухие русла шириной более 15 м (от 0.5 до 1.5 мм в масштабе карты);
  4. Сухие русла шириной более 1.5 мм в масштабе карты и котловины высохших озер
Отметки высот
Отметки командных высот
Отметки высот у ориентиров
Перевалы главные, отметки их высот и время действия
Перевалы, отметки их высот и время действия
Карстовые и термокарстовые воронки, не выражающиеся в масштабе карты
Ямы, не выражающиеся в масштабе карты
Ямы, выражающиеся в масштабе карты
Скалы-останцы, имеющие значение ориентира (10-высота в метрах)
Скалы-останцы, не имеющие значения ориентира
Дайки и другие узкие круто стенные гряды из твердых пород (5 – высота гряды в метрах)
Кратеры грязевых вулканов
Кратеры вулканов, не выражающиеся в масштабе карты
Курганы и бугры, не выражающиеся в масштабе карты
Курганы и бугры, выражающиеся в масштабе карты (5 – высота в метрах)
Скопления камней
Отдельно лежащие камни (3 – высота в метрах)
Входы в пещеры и гроты

Географическая карта

Географическая карта – это обобщённое изображение всей поверхности Земли или довольно большого её участка. Обобщённое изображение карты отличается следующим:

  1. Обозначаются только наиболее значимые объекты – крупные города, водоёмы, горы. Для их составления используются данные космических снимков.
  2. Объекты изображаются особым способом – специальными значками, ареалами, изолиниями, с помощью послойной окраски. Населённые пункты показаны кружками или точками. Значки расшифровываются в легенде карты.
  3. Цветом выделяются территории, покрытые водой, и рельеф местности. Насыщенность цвета передаёт глубину и высоту объекта.
  4. Используется мелкий масштаб. Не содержит характеристик изображённых объектов.
  5. Прорисована градусная сетка. Расположение сторон света определяется по направлению меридианов и параллелей.

Разница географических карт в том, что они отображают гораздо большие территории в мелком масштабе. Они содержат обобщённые сведения. При составлении карты используется математический принцип построения изображений – проекция, учитывается кривизна земной поверхности. Топлан – это всегда плоское изображение.

Основные различия топографического плана и географической карты заключаются в масштабе и полноте изображения.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
