Разновидности ручных траншеекопателей и их применение для рытья траншей

Процесс и технология

Чтобы фундамент был возведен правильной формы, траншея готовится по проекту, по которому предварительно выполняют ее точные замеры на площадке строительства.

Типовой процесс копки грунта своими руками:

Проводят разметку контура выработки с помощью кольев и капроновой веревки.
Выбирают места складирования грунта.
В случае близкого расположения других объектов к траншее, предварительно убеждаются в том, что копка грунта не нанесет вреда их целостности.
Снимают плодородный слой почвы и размещают его на дистанции более 1 м от кромки углубления.
Возможно, будет нужно немного грунта вывезти на тачке и использовать в саду.
Для работы с тачкой потребуется установить деревянные мостики.
Выполняют выемку нижних слоев грунта и складывают их отдельно от плодородного грунта

При расположении земли рядом с траншеей очень важно позаботиться о том, чтобы грунт обратно не попадал в траншею.
Весь грунт нужно укрыть от дождя, чтобы предотвратить его размыв и намокания.
После завершения трудового дня положено закрывать выемку, чтобы не допустить случайного падения в нее людей и животных.
Процесс копки начинают с внешнего периметра, после роют горизонтальные выработки непосредственно под фундамент несущих стен.
Если требуется, днище выработки уплотняют, заливают водой, насыпают подушку из песка и еще раз утрамбовывают.
Настилают гидроизоляционный материал.
Укрепляют стенки рва досками с распорками, чтобы защитить их от обвала или ставят стены опалубки, также защищающие стены от обвалов.
Проверяют ровность и габариты выполненной траншеи.

Траншея под фундамент: цена вопроса

Средняя стоимость ручной копки траншеи в Москве и Московской области составляет от 1000 рублей за м 3 . При большом объеме заказа можно снизить стоимость на 10-15%. При неблагоприятной погоде и сложном грунте она возрастает до 2000 рублей за м 3 и выше.

Если вы определили длину периметра траншеи и хотите привязать стоимость работы к ней, умножьте данную величину на предполагаемую глубину и ширину траншеи.

Совет: Выкопать траншею или котлован под фундамент экскаватором или трактором будет быстрее и дешевле, чем вручную

При расчете стоимости глубина траншеи не берется во внимание, и средняя стоимость куба составляет не более 400 рублей независимо от внешних факторов. Привлекайте ручной труд лишь тогда, когда работа спецтехники затруднена или невозможна

На стоимость земляных работ по рытью фундаментных траншей влияют несколько факторов:

• Объем, включая длину, глубину и ширину траншеи.
• Срочность выполнения заказа.
• Время года: копать мерзлый или мокрый грунт стоит дороже, чем рыхлый и сухой.
• Необходимость обратной засыпки.
• Особенности грунта и ландшафта.

Однако при расчете стоимости работ в компании «Группа 12» эти факторы не учитываются. Вы платите только за аренду спецтехники и пользуетесь ею столько времени, сколько нужно для рытья траншеи по заданным параметрам.

Сведения о траншеекопателе

Хотя траншеи возможно рыть вручную, всё же применение специализированной техники является более выгодным.

Вот несколько причин этого:

1. В процессе работы траншея получается узкая, глубокая и с отвесными краями. При таком способе рытья снижается риск обсыпания стенок.
2. Качество и эффективность работы агрегата не страдают, если земля более плотная, чем обычно.
3. При работе этого механизма потребность в том, чтобы вывозить выкопанный грунт, существенно уменьшается.
4. Если сравнивать с экскаватором, то нужно заметить, что выкопанную землю можно в любой момент использовать для засыпки ямы. При этом экскаватор может выкапывать глыбы, которые перед использованием необходимо разбить.
5. Этот механизм имеет высокую производительность.
6. Канавокопатель эффективно работает в зимних условиях, когда роет траншеи в мёрзлой земле.

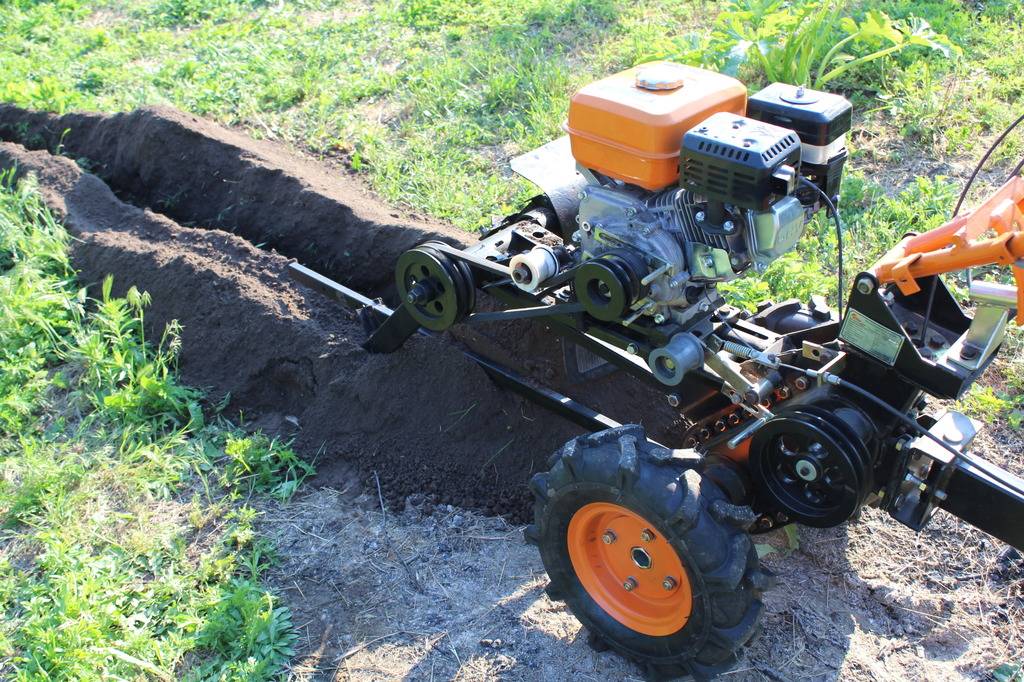

Траншеекопатель для мотоблока

Сферы применения

Это приспособление может применяться для различных целей:

1. С его помощью возможно рыть канавы. Самые мощные трашеекопатели могут достигать глубины 200 см. Более доступные для приобретения виды, в зависимости от типа, способны рыть канаву глубиной от 30 до 90 см.
2. Иногда для пересадки дерева требуется аккуратно выкопать его корни вместе с комом земли. Это возможно сделать с помощью траншеекопателя.
3. Когда вскоре должно начаться строительство дома, площадку для работы необходимо заранее подготовить. В этой работе может помочь рассматриваемый инструмент.
4. Траншеекопатель можно эффективно использовать для снятия дорожного полотна перед ремонтом дороги.
5. Его фактически можно использовать в качестве мотокультиватора: проводить мелиорационные работы, делать дренирование и рыхление.
6. Это устройство может помочь при выполнении работ по закладке фундамента.

Траншеекопатель ускоряет работу при закладке фундамента

Разновидности

Их можно классифицировать по мощности и производительности:

1. Существуют траншеекопатели, которые выполнены в качестве специализированных устройств. Они обладают высокой мощностью и производительностью. Обычно их применяют специализированные организации. Такие траншеекопатели могут вырыть траншею глубиной до двух метров и шириной до 40 см. Эти механизмы достаточно дорогие, и их покупка их для дачников или фермеров обычно недоступна.
2. Другой вид устройств – это мотоблоки, которые имеют встроенные траншеекопатели.
3. Возможно использование этих механизмов в качестве навесного оборудования для мотоблока.
4. Самодельный траншеекопатель. Этот их вид является самым дешёвым и доступным для дачников или фермеров.

Можно провести разделение по принципу действия:

1. Наиболее распространён траншеекопатель, который работает на основе использования цепи. Этот инструмент по внешнему виду очень похож на гигантскую бензопилу траншеекопатель. Такой инструмент пила отлично подходит для использования в сельской местности. Оборудование может быть применено вместе с популярными в России марками мотоблоков: Нева, МТЗ, Агат, Ока и некоторыми другими.
2. Есть устройства, которые при рытье используют зубчатое колесо. Они могут эффективно использоваться на различных почвах: твёрдых и мягких, а также там, где содержится много камней. Такие агрегаты имеют оптимальную стоимость и доступны практически всем желающим. Ещё одним достоинством такого оборудования является простота эксплуатации.
3. Существует такая разновидность, как микротраншеекопатели. Их используют главным образом на узких городских улицах. Этот инструмент оснащён режущим диском и имеет небольшие размеры.
4. Применяется портативный траншеекопатель. Он предназначен для профессиональной деятельности и обычно используется ландшафтными дизайнерами в процессе работы.

Траншеекопатель Vermeer RTX250

Траншеекопатель своими руками из мотоблока

Владельцу небольшого земельного участка в ходе строительных работ, освоения придомовой территории приходится решать задачи по прокладке водопроводной, канализационной, кабельной сетей. Траншеекопатель существенно сократит время проведения подобных работ, избавит от ручного труда с киркой и лопатой, но:

1. Арендовать тяжёлую строительную технику возможно не всегда – частная строительная площадка в основном имеет ограниченные размеры, часть работ уже выполнена, что ограничивает манёвры трактора и экскаватора.
2. Предлагаемые на рынке спецтехники миниканавокапатели слишком дороги и малофункциональны, приобретать их для собственных нужд любой хозяин вряд ли посчитает эффективным вложением денег.

Имея опыт работ с металлом, сварочное и режущее оборудование можно в условиях домашней мастерской построить самодельный траншеекопатель на основе мотоблока.

Технические и эксплуатационные параметры проекта

Показатель параметра	Единица измерения	Величина
Общая схема изделия	навесная на одноосный мотоблок 8-13 л. с. с валом отбора мощности
Силовая установка	Гидравлического типа – насос НШ-10 на валу мотоблока, мотор фрезы ГМШ-32
Режущие диски	Дорожные фрезы
Глубина копания	м	до 0,35
Ширина траншей	м	0,10 – 0,15
Производительность	м/ч	до 25
Предельный вес	кг	80

Конструкционная схема устройства построена на решениях, принятых изготовителями дорожной фрезы ЭЦ-1800.

Дорожная фреза ЭЦ 1800

Навесной исполнительный орган: 1 – диск режущий; 2, 3, 7 – цепная передача: 4 – гидромотор; 5 – вал навесного устройства; 6 – бар дисков.

Мотоблок и отвальная лопата

Выбор нужной модели

Пользователю сложно подобрать необходимую марку среди разнообразия канавокопателей. Производительность агрегата зависит от мощности мотоблока, массы, глубины и ширины рытья траншеи навесным оборудованием. Эти же факторы диктуют цену.

Практикуется два типа канавокопателей:

1. Траншеекопатели, которые созданы как единый, цельный механизм с агрегатом. На практике чаще всего встречаются марки: Laski TR 50/TR 60, ТКГ-1200, Barreto 912 HM. Эта техника очень дорогая и рассчитана для профессионального использования.
2. Навесные канавокопатели. Выпускаются заводами под определённые типы силовых агрегатов. Подобрать канавокопатель для мотоблока весьма непросто.

В странах бывшего Союза практикуется навесное оборудование Trench It, разработанное фирмой Quick Attach, которое компонуется специально сконструированными соединительными муфтами, с агрегатами John Deere, Case, Yanmar, Daewoo, Yanmar.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

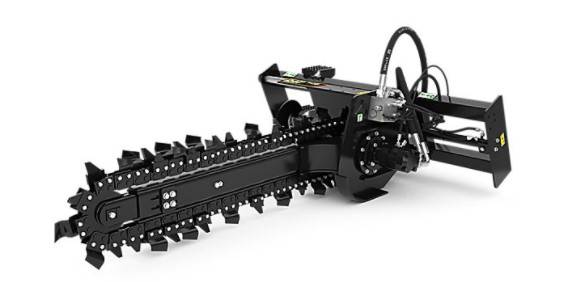

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

Особенности траншеекопателей:

• могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
• оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
• компактные конструкции могут использоваться вблизи фундаментов;
• возможность регулировки глубины рытья траншей;
• возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.

Техника умеет не только выкапывать траншеи, но полезна также при:

• посадке деревьев;
• вырезании блоков почвы;
• разрыхлении грунта;
• снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

Подготовка участка для рытья

Чтобы подготовить участок выполняют следующие действия:

• выкорчевывают все мешающие постройке деревья и пни;
• удаляют и вывозят камни;
• снимают верхний слой дерна.

Для экскаваторщика важно знать места складирования верхнего слоя почвы, грунта для обратной засыпки. Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке

Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке.

После этого, если на участке имеются подземные коммуникации, нужно их вскрыть при помощи шурфа и разметить их расположение на участке, защитить коробами с предупредительными знаками.

При отметке внешних границ будущего здания можно применять железные пруты длиной от полуметра с красными флажками на них, для хорошей видимости.

Для обеспечения проезда спецтехники вся поверхность земли должна быть тщательно спланирована по ширине и высоте. Имеющиеся неровности рельефа удаляют при помощи бульдозера, срезая излишнюю высоту до 15 см и перемещая его в отвал. Точно таким же образом планируют ширину прохода экскаватора, отмечая проездную часть, равную ширине прохода бульдозера в одном направлении.

При планировке участка перемещение грунта проводят на первой передаче машины, а возвращение в забой при помощи заднего хода без разворота бульдозера.

После этого нужно провести геодезическую разбивку местоположения траншеи. То есть сделать разметку территории и установить временные реперы (колышки или бруски), которые послужат отправной точкой для измерения правильности глубины траншеи.

Траншеекопатель своими руками для мотоблока

Для строительных работ на приусадебном участке, освоения территории вблизи дома, при прокладке канализационных, водопроводных труб и кабельных сетей дачникам и мелким землевладельцам необходим канавокопатель. Цельные и навесные агрегаты, которые предложены на отечественных рынках, стоят недешево и подходят только к определенным мотоблокам. Поэтому многие хозяева решаются сделать траншеекопатель для мотоблока своими руками.

Самодельный агрегат должен удовлетворять следующим требованиям:

• агрегатирование с мотоблоком мощностью 8-13 л.с. с ВОМ;
• силовая установка: гидронасос НШ-10, мотор фрезы ГМШ-32;
• режущая система: 2 дорожные фрезы ЭЦ-1800;
• глубина канавы — до 0,35 м, а ширина — 0,10-0,15 м;
• ориентировочный вес — 80 кг.

Для того чтобы изготовить канавокопатель самому, необходимы такие материалы и оборудование:

• сварочный аппарат;
• болгарка;
• дорожные фрезы;
• лопата отвальная;
• защитные кожухи.

Главным рабочим узлом машины является навесной орган, состоящий из элементов:

• диск грунторежущий;
• цепная передача;
• гидромотор;
• вал навесного механизма;
• бар дисков.

Процесс изготовления канавокопателя не составляет большого труда для мастера и заключается в следующем:

1. На переднюю подвеску устанавливают бар с грунторежущими фрезами.
2. Отвальную лопату для удаления из траншеи грунта крепят на задней подвеске.
3. Режущая система и цепная передача оснащаются защитным кожухом.

При включении двигателя из мотоблока запускается гидросистема навесного механизма. Передача крутящего момента на ходовую часть должна быть отключена. Производится запуск гидросистемы фрезы, начинается вращение дисков, образуется выруб траншеи. Привод ходовой части побуждает мотоблок к движению. В это время отвальная лопата выбирает разрушенный грунт фрезами и выбрасывает его на верхнюю часть траншеи. Оператор практически не применяет особых усилий.

Самодельный траншеекопатель сэкономит средства, облегчит ручной труд и станет отличным помощником при осуществлении многих работ на приусадебных участках.

Автомеханик, специализируется на С/Х технике

Прошли те времена, когда траншеи и ямы приходилось копать лопатой вручную. Сейчас уже владельцы частных домов этот вид тяжелого труда переложили на плечи специальной мини-техники. Промышленность для этой цели начала производить траншеекопатели – компактные и маневренные приспособления к мотоблокам.

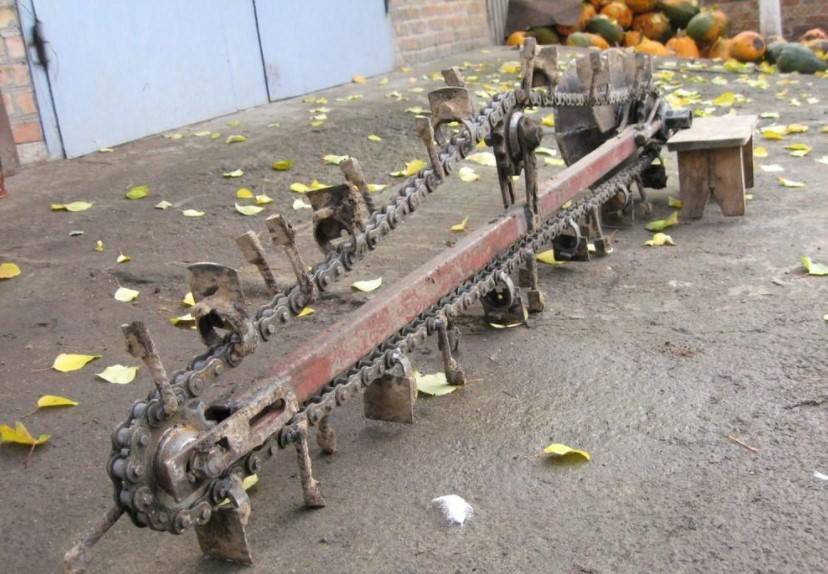

Как самому сделать траншеекопатель для мотоблока?

В основе конструкции – самодельная бара для мотоблока. Лишнего ничего нет. Каждая деталь механизма выполняет свою роль для облегчения труда оператора. В этих целях используются дорожные фрезы, самодельные зубья, цепь заводская, лопата отвальная или шнек, кожухи защитные.

Траншеекопатели можно комплектовать с мотоблоками фирм Нева, МТЗ, Каска, Агро мощностью не меньше 8 л. с.

Насадка на мотоблок для рытья траншей устанавливается так:

1. На подвеске передней монтируется самодельная бара для мотоблока с режущими фрезами.
2. Самодельный шнек или отвальная лопата крепится на подвеске задней, чтобы очищать траншеи и удалять грунт.
3. Режущий механизм, цепная передача обязательно укрывается кожухом защитным во избежание травм.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

• могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
• оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
• компактные конструкции могут использоваться вблизи фундаментов;
• возможность регулировки глубины рытья траншей;
• возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.Техника умеет не только выкапывать траншеи, но полезна также при:

• посадке деревьев;
• вырезании блоков почвы;
• разрыхлении грунта;
• снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

Критерии выбора

Даже самый дешевый ручной механизм для прокладки траншей стоит достаточно дорого, поэтому прежде чем приступить к покупке, необходимо подробнее узнать характеристики модели, а также определить, какие виды работ вы планируете осуществлять с помощью данного агрегата.

При выборе нужной модели обратите внимание на ряд факторов:

Какой объем работ предстоит выполнять. Машина самого малого типоразмера как правило менее мощная и подходит для небольших объемов, поскольку темп работы у нее более низкий.
Оцените условия работы и качество грунта. Легкий траншеекопатель при обработке каменистых пород будет подскакивать и вибрировать, что заставит оператора прилагать больше сил, а чрезмерные вибрации механизма могут вывести его из строя.
Чем мощнее траншеекопатель, тем он тяжелее

Такие механизмы способны работать на самых сложных грунтах.
Обратите внимание на оснащение режущей части. На траншеекопателе цепного типа режущие зубцы могут иметь разную форму и крепятся на цепь болтами или наглухо привариваются к звеньям

Если предстоит копать траншеи различной ширины, то лучше выбирать механизм с болтовым креплением зубьев. Меняя зубья, можно выполнять разные виды работ. В то же время болтовые крепления, в отличие от сварных, требуют внимания и регулярного подтягивания.
Определите, на каком ходу машина предпочтительнее для ваших условий. Колесный ход обеспечивает работу с большей скоростью. Однако колеса оказывают точечное давление на грунт и могут увязать в мягких и влажных почвах. Гусеничная ходовая отличается менее сильным давлением на грунт. При этом поверхность почвы менее подвержена повреждениям, а сам механизм обладает более мощной тягой. Гусеничная ходовая может иметь резиновое покрытие, что также способствует сохранению обрабатываемой поверхности.
Выберите тип привода, исходя из его особенностей. Механический привод имеет более высокий КПД при меньшем риске перегрева. Однако, в связи со сложной конструкцией и большим количеством деталей, механический привод капризен в техническом обслуживании. Гидростатический привод надежнее в эксплуатации, благодаря меньшему количеству движущихся деталей, и не требует сложных ремонтов;
Убедитесь в том, что рядом есть сервисные центры, в которых обслуживается понравившаяся вам модель.

Помимо перечисленных факторов, нужно учитывать, что чем сложнее модель и выше ее мощность, тем выше соответственно стоимость механизма. Так, например, траншеекопатель LASKI TR50/CH270/60 – легкая машина массой 135 кг, на пневматических колесах. Она создана для небольших объемов работ на несложных грунтах. Ее средняя цена не превышает 200 000 рублей.

Более сложная модель – гидрофицированный траншеекопатель ТКМГ-1200 с двигателем HONDA GX-690 – имеет массу +/- 820 кг и емкость топливного бака 20л. Его средняя цена на рынке техники составляет 568 000 рублей.

Любой отечественный образец ручной техники значительно уступает по качеству зарубежным аналогам. Если планируется большой объем работ или постоянная эксплуатация траншеекопателя, лучше выбирать портативную технику зарубежных производителей.

Рытье траншеи вручную — как формируется цена за погонный метр

В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует.

Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

Копать вручную

Труд землекопа нелёгок. Такая работа, как рытьё траншеи, считается неквалифицированной, примитивной, однако нередки случаи, когда без ручного труда не обойтись. Наиболее эффективной ручная копка признана для таких задач:

• прокладка траншеи в труднодоступных для техники местах,
• рытьё колодцев,
• прокладка коммуникаций в построенном здании,
• устройство подпола в частном доме.

Считается также, что копать колодцы нужно только вручную. Объясняется это несколькими причинами. Вот некоторые:

• точно остановиться на водоносном слое,
• не попасть в песок, чтобы вода впоследствии не ушла,
• камни и плотная глина копаются только вручную,
• недопустимо попадание в ствол колодца машинного масла.

Одним словом, вырыть колодец не просто, помимо обладания специфическими знаниями, требуется внимательность и точность. Автоматического или механического способа рытья колодца не существует.

От чего зависит стоимость 1м³

Анализ рынка земельных работ свидетельствует о том, что соотношение стоимости ручного и механизированного труда одинаково. Сколько стоит вскопать 1м³ земли, зависит от нескольких факторов:

• типа грунта,
• срочности заказа,
• объема работы,
• сезонности,
• рельефа местности,
• параметров траншеи.

Также учитывается, нужна ли обратная засыпка земли. Ценообразование учитывает все факторы, плюс учитывается квалифицированность, опыт бригады.

Формирование цены в зависимости от отдельного фактора

Почему расценки разных бригад разнятся понятно — тренированность и ловкость рабочих имеет свою цену. По-разному формируются цены в столичном регионе и на периферии.

Назначение стоимости работ происходит после непосредственного исследования места предстоящей работы, его особенностей. Оценивают расположение, насколько удобно копать яму, к примеру, под погреб.

Смотрят, как проложить канаву под канализацию. Принимают решение как правильнее рассчитать стоимость работ, учитывают погонный метр или квадратный. Определяют объем траншеи, глубину и ширину, к этому добавляют длину объекта и насколько твёрдая почва.

Зимой расценки выше, что понятно. Мёрзлая земля требует большего количества усилий, создания дополнительных условий для рабочих, специальной доставки людей.

Цена за метр

Москва и Московская область отличаются самыми высокими расценками, куб в среднем стоит от 1000 рублей. Оптовые расценки, вступающие в силу при большом объёме работы, сократят цену примерно на 100 рублей, не больше. Зима поднимает стоимость в два раза.

Цена за траншею, глубиной 100 см, под кабель, к примеру, будет 300 рублей за метр в Московской области. В маленьком райцентре, например, Липецкой области, те же работы обойдутся в 140 рублей.

Каменистая местность сложного рельефа имеет свои повышенные расценки, копать там можно только вручную, потому, что техника туда подойти не может. Это обстоятельство повышает стоимость ручного труда.

Примерно одинаково стоит ручной труд на земельных работах и оплата спецтехники. Поэтому, нанимать ли бригаду землекопов для рытья котлована фундамента, брать ли в аренду буровые установи, экскаваторы для прокладки водопровода или укладки кабеля, решать нужно по ситуации. И стоимость здесь далеко не главный фактор.

Рытье траншеи вручную – как формируется цена за погонный метр В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует. Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.
