В каком месте следует устанавливать двухконтурный газовый котел + схема его подключения

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Как запустить котел после установки

Первый запуск производится поэтапно:

  • Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
  • Проверяют состояние всех соединений, ищут возможные протечки.
  • После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.

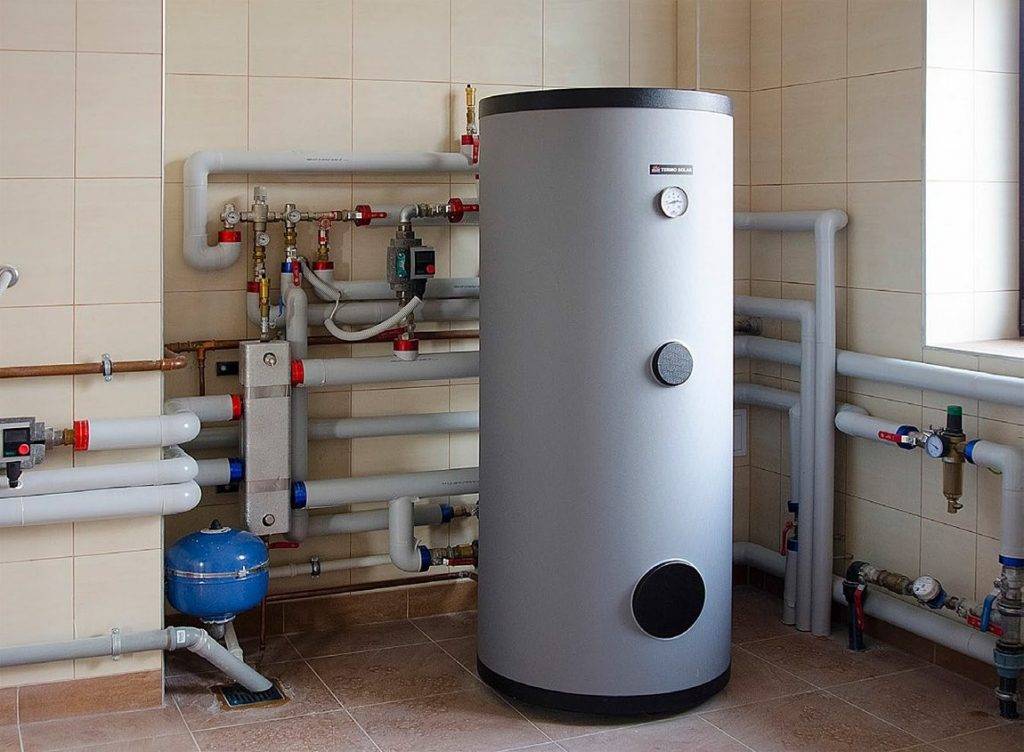

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.

Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.

Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше

Также важно брать тот бойлер, который не будет ржаветь.

Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.

Насос для загрузки оборудования тоже должен быть оптимальным

Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.

Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Можно ли двухконтурный котёл использовать как одноконтурный на горячую воду

Во время монтажа отопления частного дома перед многими пользователями возникает вопрос выбора котла. Некоторые владельцы недвижимости покупают агрегат для двухконтурного отопления, а затем пытаются понять, можно ли использовать этот прибор как одноконтурный котёл. В нашей статье постараемся подробно ответить на этот вопрос.

Обратите внимание! Основным отличием между двухконтурным оборудованием и прибором для одноконтурного отопления считается возможность нагрева теплоносителя для отопительной системы и прогрев  жидкости для горячего водоснабжения. Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла

В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно

Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла. В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно.

  • Одноконтурный котёл
  • Особенности двухконтурных моделей котлов

Одноконтурный котёл

Такое котельное оборудование предназначено для нагрева теплоносителя. Дальнейшая транспортировка горячего теплоносителя происходит естественным путём при расширении воды во время нагревания. После монтажа циркуляционного насоса в систему отопления происходит более равномерный прогрев жилых комнат. Подкачивающее оборудование создаёт давление и направляет потоки теплоносителя к радиаторам. Здесь жидкость отдаёт часть тепла, охлаждается и возвращается по обратному трубопроводу в нагревательный прибор.

Основными преимуществами жидкотопливных котлов отопления являются:

  • Сравнительная дешевизна по отношению к двухконтурным агрегатам, но для нагрева воды на нужды потребителей покупают дополнительный водонагреватель, бойлер;
  • Простота монтажа автономного отопления частного дома;
  • Одноконтурные модели котлов отопления на твёрдом топливе для отопления частного дома нагревают весь объём воды в бойлере, поэтому пользователь при открытии смесителя сразу получает горячую воду.

Важно! Жидкость в водонагревателе со временем постепенно охлаждается, её нужно периодически подогревать, что является основной причиной теплопотерь

Особенности двухконтурных моделей котлов

В отличии от одноконтурного котла в указанном агрегате присутствует дополнительный контур для нагрева горячей воды. В теплообменник агрегата из системы водоснабжения подаётся холодная вода, далее жидкость нагревается и подаётся через повысительный насос потребителю, который открыл смеситель в кухне или ванной комнате.

Важным элементом рассматриваемого оборудования считается трёхходовой клапан. Этот прибор подсоединён к автоматике котла, его основной задачей считается подача теплоносителя в нужный контур

Следует обратить внимание на тот факт, что система отопления не работает при включенных кранах. В данном случае отдаётся преимущество ГВС, указанное свойство принято называть приоритетом горячего водоснабжения

Главными достоинствами двухконтурного котла считаются:

  • небольшая стоимость по сравнению с покупкой комплекта из бойлера и одноконтурного котла;
  • компактные размеры;
  • оборудование нагревает нужное количество воды, а не весь объём.

В ГВС с проточным водонагревателем не используется циркуляционный насос. При значительном удалении крана от котла пользователю придётся выждать некоторое время до появления горячей воды. При этом температура жидкости может меняться при одновременном включении второго смесителя или смене потока воды.

У каждой модели котла есть свои особенности, но монтаж любого агрегата должен проводить опытный мастер сантехник. В общем, двухконтурный котёл может использоваться как одноконтурный. Если остались вопросы по поводу правильного подключения или установки отопительного оборудования, оставьте заявку на нашем сайте или позвоните по номеру +7 926 966 78 68

Основная информация

В большинстве случаев встречаются агрегаты, которые способны нагревать за одну минуту 6 литров воды. Этот показатель можно вполне считать неплохим. Правда он возможен только если осуществить правильный монтаж установки.

Принцип работы основывается на наличии двух отдельных друг от друга контуров. Первый отвечает за отопление дома, а второй – за горячую воду в кране.

Чтобы подключить устанавливаемый котел, нужно учитывать наличие сразу нескольких систем в помещении:

  1. Отопление. Будет две трубы – подача горячей и прием холодной.
  2. Водопровод. В систему подается холодная вода.
  3. Газопровод. Подача горючего.
  4. Электропитание. Необходимо если в устройстве предусмотрены контролирующие приборы и автоматический розжиг.

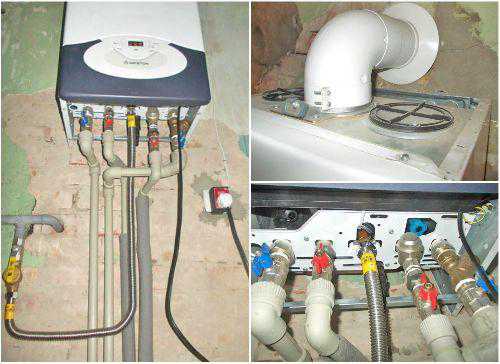

Установка и подключение двухконтурного начинается с монтажа его на стену. Для этого используются специальные кронштейны, которые в большинстве случаев поставляются вместе с оборудованием. Главное, что нужно учитывать – крепеж должен находится в идеальной горизонтальной плоскости, а потому нужно обязательно иметь уровень.

После установки крепежных элементов на стену вешается сам котел. Все это делается своими руками. Чтобы на всякий случай не допустить какой-либо ошибки, вначале можно просмотреть несколько видео, которых в сети множество. Они показывают установку разных систем.

Подключение бойлера к водопроводу из разных материалов

Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.

Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.

Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.

Полипропиленовые трубопроводы

Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.

Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.

Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.

Врезка в металлический трубопровод

Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство “вампир”, который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.

Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.

Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.

Металлопластик

Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.

Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.

Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.

Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Обвязка двухконтурного газового котла

Конструкция

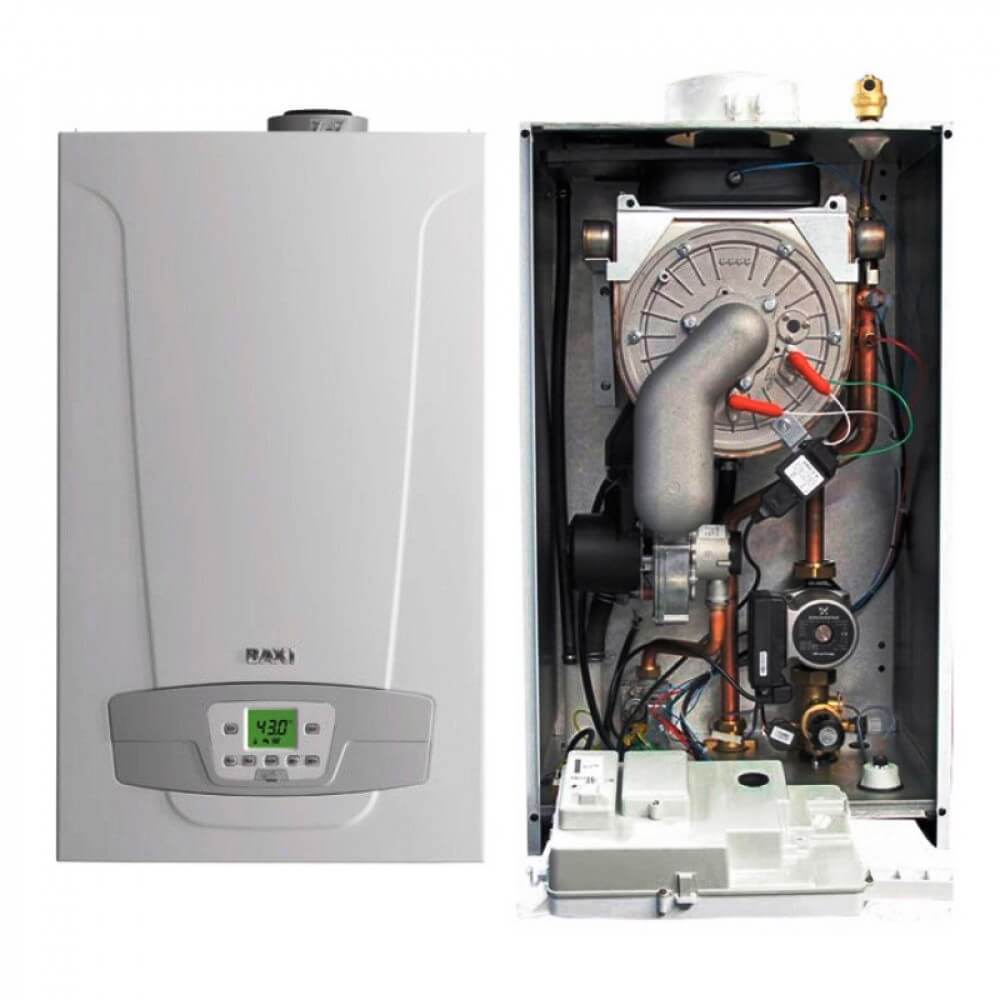

Газовый двухконтурный котел — это своеобразная котельная. В нее входят:

  1. Теплообменники. Основной применяется для разогрева теплоносителя, второй — для передачи горячей воды в систему ГВС.
  2. Насос циркуляционный. Прибор встроен в котел, благодаря чему искать подходящий по мощности насос и заниматься отдельной его установкой не нужно.
  3. Бачок расширительный. Подбирается по размерам системы теплоснабжения и производительности котла.

Принципы обвязки

К двухконтурному котлу подсоединяется пять труб, четыре из них предназначены для ввода/вывода воды. По пятой трубе поступает газ, она подключается через газовый вентиль к горелке.

С трубами для воды сложнее:

  • одна соединяет обратку отопительной системы с трубкой для первого теплоносителя;
  • вторая соединяет с обратной стороны тот же патрубок с трубой подачи;
  • третья труба используется для подсоединения водопровода с патрубком вторичного теплообменника;
  • четвертая — второй патрубок теплообменника с трубой подачи разогретой воды в систему ГВС.

Пример подключения котла

В трубопровод двухконтурного котла вмонтирован трехходовой клапан, работающий от автоматики отопителя. При включении подачи горячей воды отключается отопление.

Процесс можно описать так:

  1. Перераспределение теплоносителя из главного теплообменника.
  2. Клапан трехходовой перекрывает контур теплоснабжения и перенаправляет поток жидкости во второстепенный теплообменник. В нем нагревается холодная вода.
  3. При потреблении горячей воды клапан находится в запирающем положении. После закрытия смесителя он автоматически переключается на теплоснабжение.

Схема работы не совсем удобна, так как для большой семьи вырабатываемой горячей воды явно не хватает. При этом обеспечивается только одна точка водопотребления, к примеру, душ либо кухня. Вода получится не горячая, а только теплая — котел не успевает прогреть ее до требуемой температуры.

Выход есть: установка дополнительного бойлера любого объема.

Обвязка котла с бойлером

Количество выводов для подключения труб остается прежним. Меняется сама схема ГВС, в которой второстепенный теплообменник замыкается с контуром бойлера.

Обвязка котла с бойлером

Изменения в схеме:

  • первый выход второстепенного теплообменника подсоединяется к вводному патрубку бойлера;
  • второй выход соединяется с выводящим патрубком водонагревателя.

Водопровод с теплообменником не соединяется, а напрямую контактирует с водонагревателем. Из него вода и попадает в контур ГВС. Таким образом, к бойлеру подходят те же четыре подключения водяных труб.

Преимущества схемы:

  1. Водопроводная вода не отличается чистотой, что ведет к быстрому засорению теплообменников. Уже спустя год использования котла они требуют очистки или ремонта.
  2. Трехходовой клапан переключать не нужно. При работе смесителя и потреблении нагретой воды система обогрева функционирует в обычном режиме.

Такая схема подходит для домов, в которых уже установлены двухконтурные котлы, но горячей воды не хватает. Чтобы не приобретать одноконтурный агрегат и переделывать всю систему, можно купить подходящий по вместимости бойлер и врезать его в существующую схему.

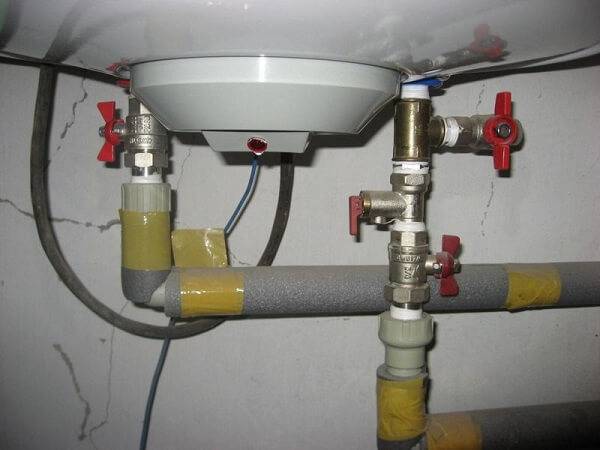

Обвязка с электрическим водонагревателем

Существует еще один вариант, позволяющий нагревать воду в необходимых объемах до требуемой температуры. Для этого используется электрический накопительный водонагреватель.

Схема обвязки почти повторяет предыдущую, кроме небольших нюансов:

  • первый выход вторичного теплообменника присоединяется к холодному водоснабжению;
  • другой патрубок подключается к электронагревателю;
  • труба от водонагревателя отводится к системе ГВС.

При включении крана горячей воды в душе или на кухне котел функционирует в том же режиме, что и при прямой подаче — включается трехходовой клапан. Но вода сперва подается в накопитель, где ТЭНом прогревается до установленной температуры.

Подключение электрического водонагревателя

Достоинства схемы:

  • постоянное наличие горячей воды для домашних нужд в требуемом объеме;
  • снижение расхода топлива на нагреве воды.

Запуск и наладка

Перед тем как запустить котлоагрегат проверяют давление в расширительном баке, оно должно быть не менее 0.5 атм. Контролируют состояние кранов на подающей и обратной линии, они должны быть открытыми.

Агрегат должен быть отключен от электроэнергии. Затем заполняют систему отопления через подпиточный вентиль до 1.5 атм и приступают к спуску воздуха, если в сети установлен воздушник не автоматического типа.

Далее потребуется спустить воздух из внутреннего контура в котле, для этого снимают рабочую панель аппарата, на насосе находится винт для спуска воздуха.

Запускают котел в минимальном режиме, и прогревают контур до температуры 50 С, отключают его кнопками, и от электросети и стравливают воздух на котловом насосе. Операцию повторяют несколько раз, пока весь воздух не будет удален из завоздушеной системы отопления.

Далее котел включается на рабочую температуру термостата и контролируется работа системы отопления на достаточность выставленной температуры.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от “О”-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой “теплый пол”.

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Особенности обвязки настенной модели

Сначала нужно произвести подключения к системе отопления, водопроводу и электросети, если в приборе есть элементы контроля и регулирования. Подсоединение к газовой магистрали осуществляется сотрудником соответствующей службы или лицензированной фирмы. Владельцу жилья нужно только купить счетчик и газовый фильтр.

Какие изделия и материалы понадобятся в процессе работы:

  • 3 шаровых крана с американками размером 1/2″ и 4 таких же размером 3/4″;
  • 2 грязевика (механических или самопромывных) — устанавливаются на подачу холодной воды и обратку трубы отопления;
  • газовый фильтр;
  • расширительный бак (если его объема не хватает для большой трубопроводной сети, нужен еще и мембранный резервуар);
  • фитинги для трубопровода — колена, тройники;
  • трехжильный кабель (марка ВВГ, сечение 2,5 мм 2 );
  • автоматический двухполюсный выключатель на 20 А.

Этот перечень подходит для теплогенераторов простой конструкции с открытой камерой сгорания. Дорогие модели укомплектованы расширительным баком и газовым фильтром.

Если давление воды менее 1 атм, стоит установить станцию повышения давления. Она бесполезна при условии постоянного давления воды в пределах 2-3 атм.

Далее навешиваем котел на стену, определив оптимальную высоту

Под потолок вешать не стоит — важно удобство эксплуатации. Минимальное расстояние от потолка до отводящего патрубка составляет 15 см, от пола — 80 см, от стены — 20 см

Для монтажа прибора понадобится два специальных кронштейна, которые поставляются в комплекте. Они крепятся на стену пластмассовыми дюбелями и саморезами. Чтобы правильно их выставить, рекомендуется воспользоваться уровнем и отвесом.

Этап #1 — присоединение к системе отопления

Все шаровые краны для перекрытия трубопровода устанавливаются больше для обслуживания системы, чем с учетом возможного ее отсекания и демонтажа в процессе эксплуатации. Отопительное оборудование характеризуется надежностью. Пример: запорный вентиль на обратке отопления предназначен для прочистки фильтра без слива теплоносителя.

Рекомендации при подключении:

  1. Полудюймовые краны устанавливаются на водные штуцеры и газовый подвод. А DN20 монтируются на патрубки с теплоносителем.
  2. Арматуру нужно прикручивать патрубками вниз.
  3. Фильтры присоединяются горизонтально, «носики» повернуты в пол. В таком положении их удобно прочищать.
  4. Внешний расширительный бачок присоединяется к обратке с помощью дополнительной арматуры.
  5. Патрубок слива устанавливается в самую нижнюю точку системы.

Если планируется залить в систему в качестве теплоносителя незамерзающий антифриз, для перестраховки следует добавить в схему дополнительные краны на подачу и обратку. Это дает возможность демонтировать котел, не сливая антифриз.

Этап #2 — подключение котла в электросеть

С подведением электроэнергии обычно сложностей не возникает — достаточно включить прибор в розетку. Но здесь также есть правила и требования к безопасности.

Основное требование при подключении прибора к сети — заземление и наличие автоматического выключателя. Последний располагается так, чтобы в случае аварийной ситуации на него не попала вода.

  • Нужен провод, подсоединенный к заземляющему контуру. Если в комплекте такого шнура не оказалось, проводник подключается к корпусу самого прибора.
  • Как заземлители использовать стальные трубы системы ГВС запрещено.
  • Кабель прокладывается в защитной «гофре».

При подключении турбированных котлов от европейских производителей важно не путать фазу с нулем. В противном случае электронный блок не запустит систему

Этап #3 — присоединение агрегата к дымоходу

В 95% современных домов устанавливаются настенные котлы с камерами сгорания закрытого типа и коаксиальным дымоходом. Он выводится горизонтально через стену с уклоном в 3-5% в сторону улицы для выхода конденсата.

Напольному агрегату большой мощности подойдет только вертикальная конструкция, которая способна справиться с большим объемом продуктов горения. Она должна иметь как можно меньше поворотов и выступать за границы кровли на расстояние от 0,5 м.

Что такое бойлер косвенного нагрева

Его особенность состоит в том, что принцип действия основан не на нагреве воды за счёт собственного блока, а теплообмена от внешних источников, таких как сжигание топлива, электрической резистентности (сопротивления), контакт с центральным отоплением, использования солнечных батарей для переработки энергии. По своей сути бойлер является связующим звеном между сердцем системы отоплением (котлом) и всеми её сосудами и артериями, правильно распределяя нагрузку и напор на каждую ветвь. В данном распределителе горячая жидкость проходит сквозь металлическую спираль (змеевик), встроенную в накопитель. Теплообмен проходит с помощью теплопроводности между змеевиком и резервуаром с холодной водой. Обязательной составной частью бойлера является теплоизоляция, напоминающая по структуре термос для поддержания температуры внутри ёмкости, исключая потерю аккумулированных джоулей за пределы аппарата. Материалом для теплозащиты в основном становится полиуретан. В схему бойлера также встроены защитный анод, ревизионное отверстие, отбойник, погружная гильза (для датчика температуры).

За счет теплообменника возникает возможность нагрева воды за короткий промежуток времени (до 20 минут с нуля до 60 градусов). Единственно, необходимо делать связку бойлера косвенного нагрева с котлом (чаще газовым) для того, чтобы можно было осуществлять такой быстрый нагрев.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
