Освещение участка возле дома, дачи

Способы организации подсветки

В частных владениях функции подсветки – обеспечение безопасности и комфорта. При ее планировании выделяют три основных направления:

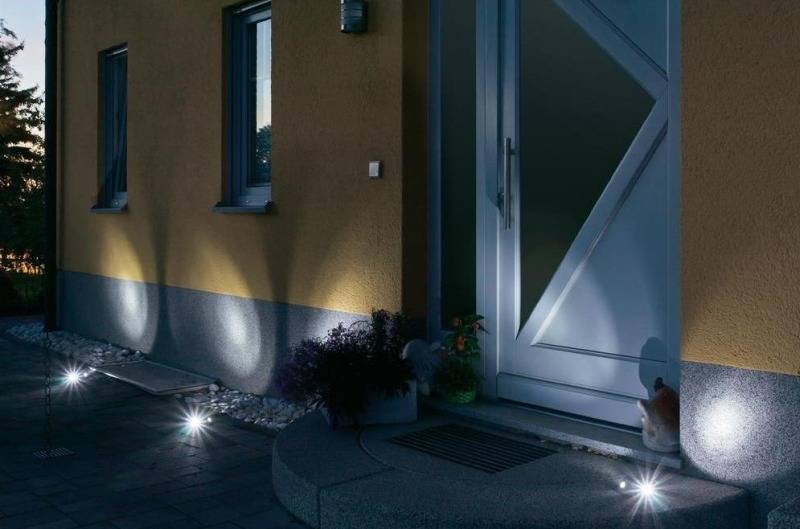

• освещение ворот, основных дорожек, крыльца и периметра участка;
• освещение зон отдыха (беседки, площадки для мангала и пр.);
• подсвечивание ландшафта.

Например, при входе в дом или в гараж нужна равномерная заливка светом – многие используют с этой целью прожектора, но это не совсем грамотно. У них утилитарный вид, да и функциональное назначение несколько иное – их конструкции не слишком хорошо соответствуют возлагаемым на них требованиям. Лучше всего использовать фонари – если выдержать их в общем стиле участка и дома, то они станут и декоративным элементом, и источником правильного освещения.

Что касается общих практических советов, то нужно соблюсти следующие принципы:

место включения светильников продумывается заранее, вместе с созданием проекта освещения участка;
кабель прокладывается до начала работ по озеленению;
при подборе оборудования учитывается частота использования того или иного прибора – ведь что-то будет работать каждую ночь, а что-то будет включаться, например, только по праздникам;
нужно рассчитывать мощность для каждого конкретного участка – яркий свет и большое количество ламп нужно далеко не всегда;
для освещения ландшафта стоит учитывать, что отдельно стоящие фонари и прожекторы перетягивают на себя внимание, кроме того, рядом с ними может быть довольно темно. Лучше всего смотрится в саду скрытое и акцентное освещение;
теплый свет приближает объекты, который освещает, а холодный – напротив, отдаляет;
холодный свет более четкий и резкий, теплый – мягкий и рассеянный;
для технической подсветки используют обычный свет, а для создания праздничного настроения – разноцветный

В первом случае лучше пользоваться светильниками (фонари, прожектора, подвесы, линейные светильники и т.д.), а во втором – светодиодными лентами и гирляндами.

Особенности техобслуживания линий освещения

Подсветка участка и дома – это целая сеть электрических приборов и кабелей. Разводка такой сети проводится при помощи трехжильного кабеля КР, который непременно должен иметь резиновую изоляцию и закладываться в гибкий рукав, изготовленный из металла. Все рукава должны прокладываться так, чтобы не подвергаться воздействию влаги.

Доступ к светильникам для устранения возможных неполадок не должен быть затруднен, либо на участке должно находиться подходящее оборудование (например, приставные лестницы).

И прокладкой, и обслуживанием электрической сети должны заниматься сертифицированные специалисты. Разумеется, если пропадет свет, замену лампочки можно сделать и самому, но вот устранять причину в неработающем кабеле или щитке самостоятельно крайне не рекомендуется.

Открытая прокладка

Все светильники стоит разбить по группам – для освещения дорожки, фонтана, фасада и т.д. Для каждой группы должен быть свой кабель. Проложить кабель можно двумя способами – открытым и закрытым.

Что касается открытой прокладки, то данный тип часто используется при подсветке фасадов здания – кабель должен располагаться в специальном кабель-канале.

Есть еще вариант – протянуть кабель между опорами осветительных приборов. Но в этом случае нужно все очень хорошо рассчитать (количество опор, расстояние между ними, сечение кабеля, мощность светильника) – ведь кабель, висящий в воздухе, наименее всего защищен от капризов погоды и случайного механического воздействия.

Закрытая прокладка

Пролегает под землей. В тех местах, где предполагается установка светильников, выкапываются ямки. Далее между ямками прокладываются траншеи, на глубину в 40 см. От самого крайнего светильника траншея должна вести к отдельному электрощиту. Дно каждой траншеи просыпается песком, потом на него укладывается металлорукав с кабелем, и засыпается песком (10 см). Сверху нужно уложить кирпичи в один слой или засыпать оставшийся объем щебнем. Это необходимо для того, чтобы не повредить кабель случайно лопатой или штырем. Там, где будут устанавливаться светильники, кабель выводится наружу (петлей), и в ямку заливается бетон – таким образом, получается основание для светильника.

И еще важный момент: заземление обязательно должно быть. Его отсутствие не только влияет на длительность работоспособности осветительных устройств, но и значительной степени увеличивает опасность поражения током.

Как подключить светильники на улице своими руками

Здесь существует два основных варианта, какой использовать будет зависеть только от того, какой тип светильника вы выберете для себя. Рассмотрим самый простой вариант.

Сейчас существуют светильники, имеющие отдельный выход  с подключаемым кабелем, выглядит он следующим образом.

Для его подключения нужно взять такой же разъем (обычно идет в комплекте) и соединить между собой. Мороки с таким вариантом нет, но провода спрятать не получится нормально.

Подключаем стандартный ландшафтный светильник

Вот такая схема подключения уличного светильника существует на данный момент. Вопросы должны отпасть даже у новичков, ведь сложностей нет никаких, всего два провода и больше ничего.

Ноль идет в светильник, фаза на выключатель, при желании вместо выключателя можно подключить датчик движения. При подключении помните за полярность.

Пошаговая инструкция

1. Разбираем корпус светильника, изначально рекомендуем посмотреть на инструкцию, так не наделаете ошибок, если ее нет – откручиваем болт по логике. Помните, может быть, обычная заглушка.
2. Крепим светильник в зависимости от места, которое вы выбрали.
3. Подключаем по выше приведенной схеме, соблюдайте цветовую маркировку кабелей.
4. Закрываем корпус, не забываем, что он герметичный. Обязательно все проверяем, засоров остаться не должно.
5. Включаем в сеть.

Примеры подключения уличного светильника Интересная статья по теме: Подключаем фотореле своими руками.

Защита осветительных сетей от токов коротких замыканий

Осветительные сети должны быть защищены от токов перегрузок и коротких замыканий в соответствие с требованиями ПУЭ, издание 7 (п.п. 6.3.25…6.3.40 ), и ГОСТ Р 50571.4.43-2012.

Для защиты могут быть применены автоматические выключатели с комбинированным расцепителем или предохранители с плавкой вставкой. Чаще можно увидеть предохранители, так как они лучше выдерживают кратковременные пусковые токи, возникающие при включении светильников. В каждом конкретном случае в проекте сети наружного освещения предусматривают наиболее подходящие способы защиты кабелей и проводов.

Прокладка кабелей

На этапе планирования также надо будет определиться со способом расположения кабелей. От электрощита они могут прокладываться тремя путями:

Подземным способом. Является самым востребованным, поскольку проводка скрыта от глаз землей и не будет портить внешнего вида сада

Считается он и более безопасным, так как кабели не повредятся по неосторожности.
Воздушным способом. Является более дешевым и простым в установке

Как правило, применяется лишь в случаях, когда прокладка под землей нецелесообразна. Кабели в этом случае прячут под крышу дома или вешают на столбах. А для сокращения количества опорных столбов, используют облегченные тросы с оцинковкой или в пластиковой оболочке.
Наземным способом. Обычно используется в качестве временной меры, например, для украшения на период новогодних праздников. Кабели в этом случае просто прокладываются по траве.

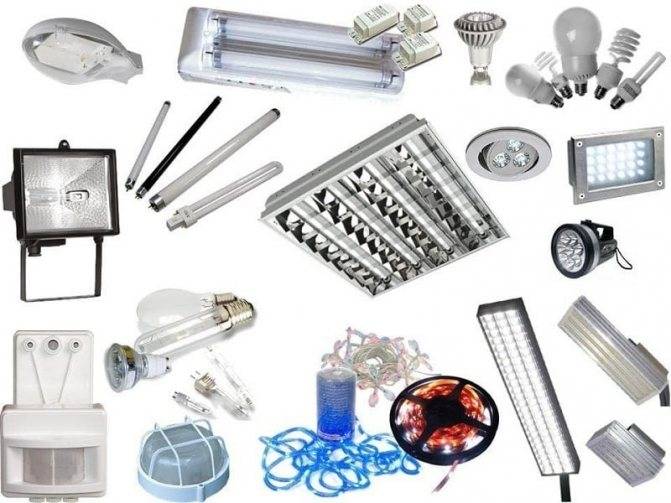

Виды уличных световых ламп

Многообразие световых ламп ставит в тупик, при выборе лучшего вида уличного освещения. Сегодня используются различные материалы для изготовления, что позволяет дополнить любое дизайнерское решение.

Лампы накаливания: Это та самая «лампочка Ильича». Устарелый, неэкономичный вариант, мощный в плане электропитания. Происходит сильное нагревание нити в инертном газе.

Галогеновые лампы — это подвид ламп накаливания. Добавление паров галогена продлевает их работу. Распространены в прожекторах, фонарях. Такие лампы эффективны, долго не требуют замены, подают качественный свет. Их не рекомендуют для помещений, так как они шумно работают, а при нарушении целостности, вещества из лампы могут вызвать отравление вредными парами

Обратим внимание, что при уличном использовании — вполне безопасны

Ртутные лампы: Старые добрые советские уличные фонари, зажигающиеся, как по волшебству, с наступлением темноты. Управляется она через пусковой аппарат, скорость зажигания связана с температурой воздуха. В холоде такой процесс проходит дольше. Уязвима при перепадах напряжения, может потухнуть. Как правило, используют эти лампы для масштабных территорий. Этому способствуют показатели экономичности. Если вам по нраву такой вид, предупреждаем, лампа очень накаляется, с ней используют специальные термостойкие провода.

Металл галогенные лампы: В ее состав входит ртуть, инертный газ, галоиды. При их нагревании вещества превращаются в пар, излучая свет. Количество цоколей в одной лампе определяет ее мощность, общие характеристики которой достаточно высоки.

Люминесцентные лампы: Особенность этой лампы в излучении, вследствие прохождения тока через пары ртути, ультрафиолета. Люминофор — специальное покрытие лампы, превращает УФ излучение в видимый свет. Это самый электро сберегающий вариант.

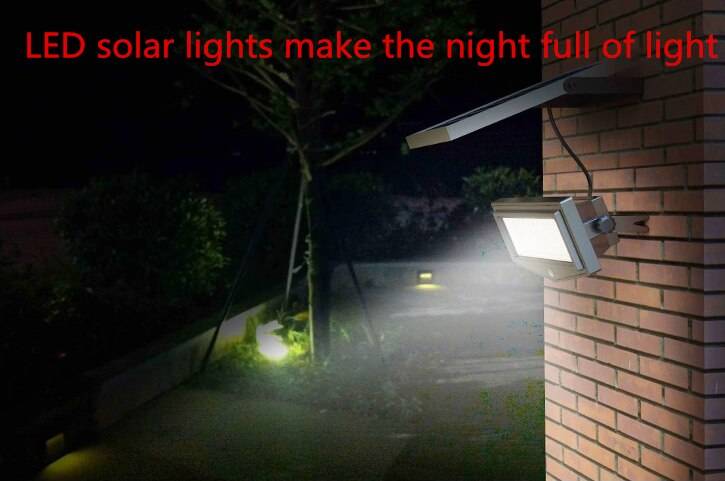

Солнечные батареи: Прекрасный вариант для двора. Подключения к сети электропитания нет, поэтому фонари можно перемещать. Питаются они от солнца, экологичны, практичны. Распространены на ландшафтных территориях, являются прекрасным дизайнерским дополнением площадок.

Монтаж освещения своими руками

1. Монтаж уличного освещения рядом с домом начинается с установки опорных элементов для светильников.Для крепления настенных ламп проделываются отверстия под анкера, после чего вешаются кронштейны. Для того чтобы лампы стояли ровно, следует использовать строительный уровень.Для ламп на столбах нужно заливать фундамент. При помощи коловорота выкапывается ямка (для фонарей средней и малой величины достаточно 50–60 см), дно засыпается песком (на 10 см) и утрамбовывается. Далее, устанавливается опалубка. В нее помещается пластиковая труба для последующей прокладки кабеля (концы следует перекрыть, чтобы внутрь не попал бетон). После этого в яму заливается цементный раствор. И пока раствор окончательно не застыл, вертикально и строго по центру ставится анкер.
2. После полного высыхания бетона ставится опора, монтируются светильники, устанавливаются выключатели, датчики движения и фотореле.Соединения проводов производят в коммутационных коробках. Скрепляют их прижимными гайками, либо скручивая между собой. Скрутки рекомендуется дополнительно пропаивать изолировать герметичными муфтами (в крайнем случае их можно обмотать изолентой).
3. Последним пунктом является подключение системы освещения к электрощиту.

Светильники для наружного освещения

Какие требования предъявляются наружным светильникам? Во-первых, они должны быть изготовлены из прочных материалов. Чаще всего это алюминий или полимеры. Во-вторых, поверхности источников света должны быть защищены от природных осадков. Это может быть окраска или оксидирование.

В-третьих, что касается плафона, то оптимальный вариант материала, из которого он изготовлен, это поликарбонат или стекло. В-четвертых, монтаж прибора должен быть простым, но при этом крепление должно выдерживать приличные нагрузки

В-пятых, обратите внимание при выборе, как заменяется лампочка. Если это не составляет большого труда, то это хороший светильник

И еще один немаловажный момент. Все светильники наружного типа эксплуатируются в сложных условиях улицы. Это атмосферные осадки, ветер, пыль и так далее

Поэтому при выборе необходимо обращать внимание на степень защиты прибора. А так как сам прибор состоит из плафона (месторасположения лампы) и арматуры (месторасположения электрооборудования), то соответственно у двух частей свой показатель защиты

Светодиодные светильники для наружного освещения

• У плафона – 54 IP.
• У корпуса арматуры – 23 IP.

Обратите внимание, что у степени защиты числовое обозначение состоит из двух цифр. Так вот первая обозначает степень защиты от твердых частиц и располагается в диапазоне от 1 до 6

Вторая – это защита от влаги. Ее цифровой диапазон 1-8.

Виды светильников

В основном все уличные светильники делятся на два типа. Разделение производится по мощности освещения.

• Прожектора.
• Уличные фонари.

С прожекторами все понятно. Их чаще всего используют для фасадного освещения и для подсветки больших площадок. В них используются лампы большой мощности от 120 Вт до 2,0 кВт.

Освещение прожекторами на дачном участке

Наружные фонари – это огромное разнообразие видов и форм. Они могут быть висячими, настенными (как бра), в виде столбов, гирлянд или просто фонари, устанавливаемые на столбики, трубы и так далее. Выбор зависит только от ландшафтного или фасадного дизайна. И если прожектора источают направленный поток света, то фонари рассеивающийся.

Проводка кабеля под землей

Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:

1. на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
2. Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
3. Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
4. Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
5. Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
6. Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
7. Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
8. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

Схема разреза котлована

Выбор кабеля для наружного освещения

Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:

Маркировка кабеля

В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.

Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.

Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.

Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.

Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.

Таблица выбора сечения кабельной линии

Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).

Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.

Что и как нужно подсветить на участке?

Осветительные приборы на участке должны быть прочными и долговечными: им предстоит выполнять свою функцию в мороз, в снегопад и в сильный дождь. Также необходимо соблюдать баланс. Если на участке много построек и насаждений, освещение должно быть незаметным. А вот если дизайн участка простой, тогда можно выбрать крупные светильники.

Правильным будет проектировать ландшафтное освещение до обустройства сада

Помимо количества светильников, их вида и требующихся коммуникаций, важно учесть направление световых потоков. Их пересечение приведет к образованию крупных световых пятен, которые испортят общий вид

Располагать уличное освещение так, чтобы свет попадал в жилые комнаты и спальню, нецелесообразно. И если неудачно поставленный фонарь будет светить в соседский дом, это причинит дискомфорт и может испортить отношения.

Для готового участка освещение следует подбирать с учетом расположения зеленых насаждений, дорожек, декоративных элементов и функциональных построек. Среди элементов участка, которые нуждаются в освещении, рассмотрим самые важные.

Акцентные элементы: беседки, патио, мангальная зона. Здесь можно воспользоваться декоративным освещением. Часто применяется рассеянная двухуровневая подсветка

Это зона отдыха, где важно создать теплую, уютную атмосферу, и при этом видеть предметы при скудном освещении

Садовые дорожки. Задача освещения – выделить все неровности и повороты. Для этого применяются как фонари и болларды разной высоты, так и светильники, вмонтированные в плитку или бордюр.

Декоративные элементы. К ним относятся рокарии и альпинарии, пруды и бассейны, клумбы, лестницы и ступени. Чаще всего для их освещения используют приборы рассеянного света, гирлянды, светодиодные ленты.

Постройки. Разнонаправленный свет подчеркнет цвет и фактуру архитектурных объектов на участке, поможет скрыть недостатки и выделить достоинства, зрительно изменит объем и размер.

Деревья и растения. Подсветка зеленых насаждений и клумб создает волшебную атмосферу. Если на территории есть топиарии, декоративное освещение превратит их в сказочных существ.

Разрабатывая ландшафтное освещение для загородного дома, не забывайте о направлении света. Именно сочетая тип светового потока и его направление, получается создать уникальные световые решения. На дачных участках для подсветки применяют разные способы:

• Фронтальный: объект освещается спереди, свет равномерно распределяется по всей площади, из-за чего объект выглядит плоским.
• Контурный: объект освещается сзади, свет подчеркивает его строгий силуэт, однако разобрать фактуру и цвет практически невозможно.
• Сверху: свет направляется из-под кровли или с высоких опор, создавая разнообразные сочетания освещенных и затененных мест.
• Снизу: свет идет вверх, отчего предметы выглядят необычно.
• Сбоку: свет направляют по касательной, подчеркивая перспективу и акцентируя чередование тени и света. Этот способ используют для подсветки живых изгородей и топиариев.
• Пересекающий: свет направляется на предмет из двух источников (сверху и снизу, справа и слева), выделяя его и придавая ему объем.
• Светодиодный: этот неэлектрический способ освещения объектов и территории работает продолжительное время и незаменим за городом. Такие светильники можно крепить на стенах и деревьях.

Освещение дачного участка – прекрасный способ продемонстрировать индивидуальный стиль, фантазию и эстетические вкус владельцев дома. Благодаря правильному подбору и расположению осветительных приборов, дом и придомовая территория всегда будут надежно защищены.

Виды осветительных сетей

Осветительные сети выполняют либо воздушными с использованием проводов СИП, либо кабельными линиями, проложенными в траншеях. В черте городской застройки провода СИП используют с изолированным нулевым проводом по ГОСТ Р 52373-2005. Обозначения проводов СИП за последние 10 лет претерпели большие изменения, о которых можно прочитать в статье Самонесущие изолированные провода (СИП). Следует учесть, что нельзя подвешивать провода осветительной сети над детскими и спортивными площадками.

Во многих городах в настоящее время преимущество отдается кабельным линиям, проложенным в земле. Используют бронированные кабели, которые укладывают в траншеи на глубине 0,7 метра. Желательно кабели для обеспечения возможности их замены в процессе эксплуатации прокладывать в ПНД трубах. При пересечении кабельной линией асфальтированных пешеходных дорожек, проезжей части улиц и дорог, а так же подземных коммуникаций, кабели в месте пересечения прокладывают в жестких, например, асбестоцементных трубах. С каждой стороны от края пересекаемой подземной коммуникации необходимо оставлять как минимум 1 метр трубы. Иначе при разрытии траншеи для ремонта пересекаемой коммуникации труба, защищающая кабель осветительной сети, повиснет на нем и не обеспечит сохранность кабеля. При пересечении проезжей части дорог необходимо проложить резервную жесткую трубу. Наиболее проблематичны сближения и пересечения с теплоцентралями, ширина которых составляет величину в несколько метров. Следует использовать любую возможность, что бы избежать такого пересечения, вплоть до изменения трассы кабельной линии освещения, либо использования на этом участке воздушной линии.

Информацию о габаритах траншей в зависимости от количества проложенных в них кабелей, особенностях прокладки кабелей в земле и объемах земляных работ можно найти в Типовом альбоме  Прокладка кабелей напряжением до 35 кВ в траншеях (Шифр А5-92), выполненном институтом ТЯЖПРОМЭЛЕКТРОПРОЕКТ.

Проект осветительной сети наружного освещения выполняют на топографических планах, на которых отображены наземные сооружения и подземные коммуникации. Для выполнения проекта необходимо знать все условные обозначения, которые использованы на плане освещаемого участка местности. В настоящее время планы выполняют в соответствие с пособием Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500.

В Москве приняты свои условные обозначения подземных коммуникаций, которые можно изучить по справочнику Условные знаки для топографических планов масштаба 1:500 (правила начертания).

В данных справочниках содержатся все необходимые пояснения относительно подземных коммуникаций: как определить тип подземных инженерных сетей и глубину их прокладки. Некоторые подземные коммуникации выполняют в масштабе плана, некоторые отображают тонкой линией с указанием диаметра коммуникации. Знание условных знаков позволяет проложить кабельные линии в соответствие с нормами.

При расстановке опор на топографических планах и прокладке кабельных линий в земле необходимо выполнять нормы по допустимым расстояниям между кабелями, опорами, существующими подземными коммуникациями, фундаментами зданий, дорогами, кустами и деревьями. Эти нормы содержатся в Таблицах 3, 15 и 16 Свода правил СП 42.13330.2011 и в п.п. 6.3.8…6.3.14 ПУЭ, издание 7. Проект сети освещения следует выполнять в соответствие с требованиями ГОСТ 21.607-2014.

Кроме того нельзя допускать выполнение работ в охранных зонах высоковольтных кабельных линий без согласования с их владельцами. Охранные зоны определяют по ГОСТ 12.1.051-90.

Базовые моменты

Прежде чем браться за проектирование осветительных конструкций необходимо обязательно учитывать основные требования, связанные с местом расположения. Так, из-за обильных осадков и температурных колебаний, неблагоприятно сказывающихся на техническом состоянии приборов освещения, ряда сопутствующих факторов необходимо придерживаться базовых принципов в выборе уличных фонарей:

Устойчивость к воздействию влаги и пыли – в отличии от помещения, уличное освещение обязательно столкнется с пылью в сухом климате и влагой в самых различных проявлениях, от аэрозоля до ручьев и даже частичного погружения

Этот параметр обозначается маркировкой IP и двумя цифрами, наиболее герметичными считаются модели уличных светильников со степенью IP68.
Механическая устойчивость к порывам ветра – прибор уличного освещения должен обладать прочным корпусом и качественным креплением, чтобы их не сорвало от первого же маломальского урагана.
Световой поток от осветительного прибора должен обеспечивать достаточную видимость, поэтому важно, чтобы для каждого вида освещения подбирался нужный тип светильника.

Виды наружного освещения

За счет применения ламп и светильников различной мощности и конструкции уличное освещение позволяет решать разнообразные задачи. Все наружное освещение условно можно разделить на:

функциональное – обеспечивает достаточный уровень видимости на дачных участках;

Функциональное уличное освещение

Фасадное освещение

маркировочное – используется для выделения контура какого-либо элемента интерьера: садовых дорожек, ограждения, периметра и т.д.;

Маркировочное освещение

декоративное – предназначено для украшения приусадебных участков и отдельных деталей: подсветка фонтанов, деревьев.

Декоративное освещение

Типы используемых светильников

Конструкция приборов для уличного освещения могут устанавливаться как отдельно, так и на уже имеющихся деталях. Здесь следует выделить настенные фонари, подвесные модели, садовые светильники на ножках, устанавливаемые на кронштейн или на столбе, прожекторы, напольные садовые фонари и другие варианты.

Разнообразие светильников

В части конструкции и дизайна выбор вообще ничем не ограничен, а при желании можно украсить любой элемент уличного освещения по собственному усмотрению.

Способы прокладки кабеля

На практике наиболее популярными способами размещения кабеля являются:

• под землей – позволяет скрыть все коммуникации и линии электроснабжения, кабель в этом варианте более защищенный от атмосферных воздействий, но объем работ и затраты на него получаются довольно большими;
• по воздуху – в этом случае вся линия останется на виду и станет еще одним элементом дизайна, который не всегда хорошо вписывается в общую картину;
• по фасаду здания или другим конструктивным элементам постройки – наиболее простой способ, так как не нужно устанавливать опоры или копать траншею, но сфера применения ограничена расположением построек и областью действия светильников.

Источники питания

В качестве источника питания можно использовать:

• электрическую сеть 220 В;
• пониженное напряжение 12, 24, 42 В и т.д.;
• автономные источники питания (аккумуляторы и солнечные батареи).

Первый вариант наиболее простой с точки зрения реализации, вам достаточно протянуть линию от распределительного щитка к нужному месту. Второй способ является наиболее безопасным, так как даже при повреждении изоляции поражение электротоком не нанесет вреда человеку. Третий способ наиболее экономный, так как в сочетании со светодиодными лампами солнечные батареи дадут бесплатное освещение.

Виды опор

Опорные конструкции для освещения загородного участка применяются не только при открытой прокладке линии, они удерживают фонари и прожекторы. Конструктивно это могут быть столбы, кронштейны, тросы, штыри и т.д.

В некоторых случаях в качестве опор можно использовать декоративные элементы ландшафта – парапеты, деревья, ограждение. Параметры опоры, их количество выбираются в зависимости от веса светильника, кабеля и стрелы провеса по отношению к земле. По материалу опора может выполняться из дерева, металла или пластика.

Пример опор для светильников

Ручное или автоматическое управление освещением

Всего выделяют два способа включения – вручную и при помощи автоматических систем. Ручное управление можно осуществлять с помощью выключателей, рубильников или даже пульта. Автоматическое подразумевает использование фотореле или датчиков движения. И тот, и другой вариант подходит как для основного освещения, так и для декоративной подсветки.

Важно знать

Какое бывает освещение?

На сегодняшний день освещение на улице может выполнять декоративную и техническую функции.

В первом случае источники света устанавливаются по всему саду, украшая различные малые архитектурные формы, водоемы и цветники на даче. Такие уличные фонарики могут излучать заливающий свет различных цветов радуги.

Техническое освещение на территории отвечает за безопасность. Фонари данной группы устанавливаются вдоль садовых дорожек, на входе в дом, во двор. Также светильники могут освещать фасады построек и ограждение, как показано на фото.

Какие бывают светильники?

Светильников в современном мире не пересчитать. Для уличного освещения на даче и в частном доме чаще всего используются следующие изделия:

Настенный фонарь Невысокие столбы Светильники на солнечных батареях

Какой вариант выбрать, решать Вам. Главное, чтобы он был эффективным и в то же время экономил электроэнергию. Сразу же рекомендуем просмотреть инструкцию по сборке самодельного светодиодного прожектора для дачи:

Способы прокладки кабеля

От главного распределительного щита во дворе должны идти несколько групп проводов. Одна – в дом, вторая – для уличного освещения приусадебного участка, остальные – для электроснабжения садовых построек (гаража, хозблока, бани). От щита к осветительным приборам кабель может прокладываться двумя способами: подземным и воздушным.

Воздушный способ применяется там, где он будет более целесообразный: под крышей дома, между высокими столбами и т.д. Его недостаток – склонность к повреждению, а также меньший срок службы. В то же время воздушная прокладка кабеля на даче менее трудоемкая и на порядок дешевле.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Виды опор

Так как большинство уличных светильников устанавливаются на опорах, то о данных конструкциях тоже следует поговорить. На сегодняшний день существуют железобетонные, деревянные, металлические и даже пластиковые фонарные столбы. Материал их изготовления зависит от условий применения и вида светильника.

Монтаж проводки

Для внутреннего освещения используют кабели с медными жилами сечением 1,5 мм². Количество жил кабелей различно: применяются как двух, так и трехжильные (защитный провод необязателен).

Монтаж электрического освещения предусматривает соблюдение следующих правил:

1. Открытым способом (для деревянных домов), в кабель-каналах или штробах прокладываются двужильные кабели от электрощитовой к распаячным коробкам. Кабели должны иметь двойную изоляцию.
2. От распаячных коробок прокладываются кабели к месту установки светильников и выключателей. Для источников света, работающих в двух или трех режимах, выбирают трехжильный кабель. Аналогично к одноклавишному выключателю прокладывают двухжильный кабель, к двухклавишному – трехжильный.
3. Соединяют «нулевые» жилы питающего кабеля с «нулевыми» проводами осветительных приборов. «Фазные» жилы присоединяются к светильнику через выключатель.
4. Накладные выключатели крепят непосредственно к стене. Врезные выключатели устанавливают в заранее вмурованный в стену пластмассовый стаканчик, называемый подрозетником.
5. Подключение приборов освещения к электропроводке выполняется с помощью клеммников – специальных соединительных устройств с пластиковым корпусом и латунными клеммами с затяжными винтами.

Электромонтаж проводов в распаячных коробках может быть выполнен несколькими способами:

• Простым скручиванием с пропайкой. Должно соблюдаться условие: скрутка должна быть плотной, длиной не менее 40 мм. Изолируется поливинилхлоридной лентой на клеевой основе.
• С помощью сварки. Специальный аппарат сваривает верхушку скрученных оголенных проводов.
• Опрессовкой гильзами.
• С помощью колпачков СИЗ.
• Клеммниками.
• Соединителями типа WAGO.

Электромонтаж должен выполняться кабелями с медными жилами. Соединение медных проводников с алюминиевыми не рекомендуется, но при необходимости допускается использовать соединители WAGO и клеммники.

Монтаж освещения в квартире завершается установкой приборов освещения и подключением их к электропроводке. Различают светильники подвесные (потолочные), настенные (бра), напольные (торшеры) и настольные лампы. К электропроводке группы освещения подключаются только подвесные и настенные светильники. Они крепятся к базовой поверхности с помощью специальной планки или крюка, которые скрывает декоративный элемент. Присоединение к электропроводке осуществляется с помощью клеммников

Важно, чтобы к рубашке цоколя лампы присоединялся «нулевой» провод, а не «фазный»

Присоединение приборов освещения к электропроводке может выполняться напрямую или через понижающий напряжение трансформатор. Для включения и выключения света из разных точек помещения используются проходные выключатели, их может быть два, три или четыре. Монтаж электропроводки в таком случае выполняется по специальной схеме.

Светильники

Для наружного освещения используют специально предназначенные  для этого светильники. Они должны удовлетворять требованиям ГОСТ Р МЭК 60598-1-2011 «Светильники. Часть 1. Общие требования и методы испытаний» и ГОСТ Р МЭК 60598-2-3-99 «Светильники. Часть 2. Частные требования. Раздел 3. Светильники для освещения улиц и дорог».

Требования безопасности при эксплуатации светильников наружного освещения содержатся в ГОСТ Р 50571.7.714-2014, который необходимо применять совместно с ГОСТ Р 50571.3-2009.

В настоящее время улицы чаще освещают натриевыми разрядными лампами высокого давления (ДНаТ). Ртутные лампы (ДРЛ) хоть и имеют более высокий индекс цветопередачи по сравнению с натриевыми лампами, но уступают им по энергоэффективности. Для освещения больших площадей, территорий предприятий, дворовых спортивных площадок могут быть использованы металлогалогенные лампы.

Сейчас проводятся эксперименты по использованию светодиодных источников света для установок наружного освещения.
