УШП фундамент технология: видео пример возведения фундамента своими руками

Утеплённая шведская плита или УШП — что это за технология

Технология подразумевает устройство шведской плиты с утеплением. Это разновидность монолитного фундамента под здание без подвального помещения. Характерной особенностью конструкции является жесткость. Это качество позволяет строить малоэтажные дома в условиях:

  • близкого к поверхности протекания грунтовых вод;
  • высокого содержания песка в почве;
  • рыхлости, пучения и подвижности почвенных пластов.

Преимущества и недостатки

Благодаря особенностям конструктивного и функционального характера УШП технология обладает положительными характеристиками, которые особенно ценятся в северных регионах:

  • котлован выкапывается с минимальным заглублением, это можно сформировать своими руками без аренды спецтехники;
  • утеплитель снижает уровень перепадов температур, что положительно сказывается на долговечности железобетона и расходах на теплоизоляцию строения, отопление;
  • монолит надежно защищает инженерные коммуникации, протянутые до заливки бетона в тело будущего фундамента;
  • герметичный шведский фундамент на всей площади не имеет мостиков холода, риск появления которых сведен к минимальному;
  • сформированная утепленная шведская плита пригодна для использования в качестве чернового основания под декоративную отделку пола (не требуется упрочнение, усиленная гидроизоляция, устройство стяжки или выравнивание, если это не предусмотрено проектом).

В России шведская инструкция повсеместного применения не имеет из-за минусов, которые отмечают мастера или владельцы земельного участка под строительство жилого дома:

  • В большей степени уклон делается на итоговую стоимость по смете. Это касается не только объема бетона и теплоизоляционных материалов.
  • Выбор конкретных материалов. Например, мягкий утеплитель провоцирует усадку, пенополистирол прогрызают мыши, визуально контролировать состояние утеплителя невозможно в целом. Приходится ограничиваться хорошими жесткими плитами с длительным сроком службы, проводить защитные мероприятия от грызунов.
  • Для любителей садоводства под плитой не хватает подвала. Для проектировщиков сложность представляет наклонная поверхность. А для желающих построить вместительный коттедж мешает ограниченность двумя этажами либо легковесными бревнами, блоками.

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

  1. определение места постройки, выполнение проектных расчетов и разработка графической части;
  2. разметка котлована;
  3. полное удаление плодородного слоя;
  4. разработка траншеи под мелкозаглубленный ленточный фундамент;
  5. устройство дренажного слоя из щебня;
  6. укладка гидроизоляционного слоя;
  7. монтаж армируемой опорной подушки МЗЛФ;
  8. кладка фундаментной ленты из строительных блоков;
  9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
  10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
  11. укладка плит утеплителя пола и армирующей сетки;
  12. монтаж труб теплого пола;
  13. заливка бетона для устройства плиты;
  14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Выемка грунта и укладка подушки.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Гидроизоляция.

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Армирование.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Заливка бетона.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Утепления отмостки.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды

Слой песчаной подушки должен получиться от 15 см

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Популярные статьи сайта

  • Минусы полусухой стяжки пола

  • Приготовление полусухой стяжки пола: компоненты, пропорции

  • Устройство чернового пола в доме из дерева

  • Подготовка основания под наливные полы

  • Чем отличаются ровнитель, наливной пол и самовыравнивающаяся смесь

  • Фиброволокно: пропорции фиброволокна в стяжке

  • Резистивный греющий кабель: что такое, зачем нужен

Блиц-советы

  1. При отсутствии профессионального образования и опыта работы специалисты рекомендуют поручить расчет, составление проекта и строительство фундамента профессионалам.
  2. Получение информации о почве на участке строительства необходимо для верного определения конструкции основания и бюджета строительных работ.
  3. Из-за небольшой высоты железобетонной плиты (не больше 10 см) фундамент рассчитан для строительства каркасных и деревянных домов в 1-2 этажа, каменных и кирпичных – в один этаж.
  4. При монтировании коммуникаций в фундамент желательно заложить пару вспомогательных каналов, со временем может понадобиться прокладка той или иной лини.
  5. Во время возведения шведской плиты следует строго придерживаться технологии и очередности строительства.
  6. Укладку и заведение всех коммуникаций следует производить с точностью до сантиметров.

Выбор теплоизоляционного материала

Перед началом работ важно выбрать качественный утеплитель, чтобы проблемы с фундаментом вас не коснулись. Для обеспечения нормального температурно-влажностного режима и сохранения тепла в объеме дома для УШП потребуется эффективный теплоизолятор с низкой теплопроводностью.

На рынке строительных материалов представлены широкое разнообразие утеплителей, но обычно для фундаментных работ подходит лишь один его вид — экструдированный пенополистирол («Пеноплекс»). Другие два материала из тройки лидеров по популярности применять нельзя по следующим причинам:

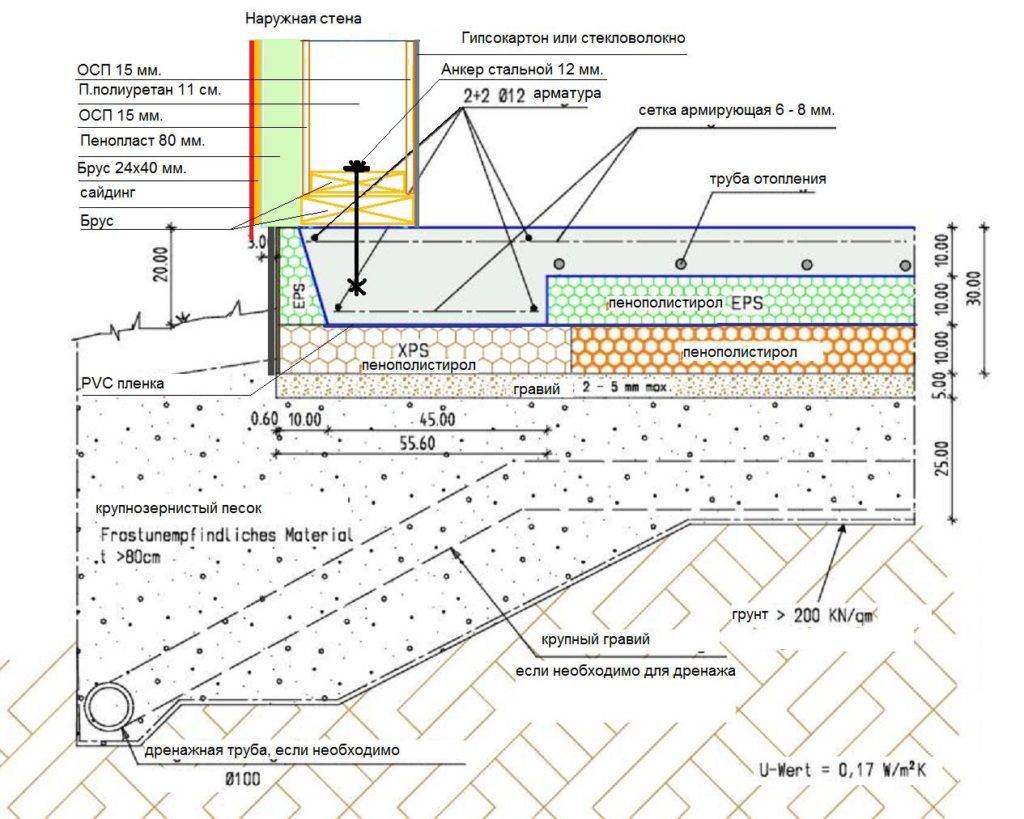

Схема утепленной шведской плиты

  • минеральная вата не устойчива к влаге, ее применение для подземной части дома недопустимо, поскольку при намокании она сжимается и перестает выполнять свои функции;
  • пенопласт — недорогой материал, которые не обладает высокой прочностью, а фундамент постоянно подвергается повышенным нагрузкам и передает их на грунт основания.

Утепление пенополистиролом фундамента и отмостки

К преимуществам экструдированного пенополистирола можно отнести:

  • долговечность;
  • устойчивость к гниению, плесени и грибку;
  • устойчив к воздействию влаги, характеризуется низким водопоглощением;
  • некоторые производители выпускают виды, которые относятся к слабогорючим материалам (устойчивость к огню при строительстве фундамента малоактуальна, поскольку утеплитель с одной стороны защищен слоем бетона, а с другой грунтом);
  • безопасность для человека, материал не выделяет вредных веществ и не приводит к возникновению болезней;
  • повышенная прочность (по сравнению с пенопластом) позволяет выдерживать нагрузки от людей, мебели и оборудования.

Полезные советы

Плитный фундамент рассчитывается с учетом веса стеновых и кровельных материалов, необходимо учесть всю оказываемую нагрузку. Проектирование лучше доверить специализированным организациям. Массивный бетонный слой вызовет усадку, слишком тонкий не выдержит сезонных подвижек почвы.

Когда периметр здания сложной геометрии, увеличивается риск протечек

Боковые плиты теплоизолятора важно укладывать так, чтобы были плотные стыки

При прокладке коммуникаций желательно проложить дублирующие схемы электропитания, водоснабжения и водоотведения на случай выхода из строя основных.

После установки греющего контура опрессовкой до 3 атмосфер проверяют герметичность труб

Важно сразу устранить течь

После прокладки дренажной системы котлован должен быть сухим. Если застаивается вода, дренаж необходимо усилить, возможно, потребуется еще один контур под плитой.

При заливке бетона важно следить за целостностью опалубки. Стенки усиливают распорными брусьями, устанавливают их через каждые 0,5 м

Бетон лучше разливать сразу по всей площади, чтобы избежать структурных трещин на границе монолита и раствора.

Для отделки цоколя подойдет любой материал, чаще выбирают декоративный искусственный камень. Соблюдая технологию возведения УШП, создают прочные монолитные плиты для будущих зданий.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

  1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
  2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
  3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
  4. Монтируется система дренажа.
  5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
  6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
  7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
  8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

Рекомендации при устройстве фундамента

Каждый слой нужно вибрировать, чтобы удалить пустоты

При монтаже внимание уделяется качеству каждого пласта для получения долговечной и прочной конструкции. Иногда толщина песчано-щебеночной подсыпки достигает 600 мм и зависит от несущей способности самого грунта

Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами. Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования.

Обогревательная система проверяется до начала бетонирования. Трубы наполняются энергоносителем, делается прессовка системы для выявления участков протечек. Бетон замешивается или заказывается после проведения всех работ, а марка смеси указывается в проекте. Масса равномерно распределяется по площади плиты с применением лопат, а кельмой она загоняется в трудные места.

Вибрация обязательно делается для каждого слоя, чтобы уменьшить пустоты в бетонном растворе. Смесь замешивается в таком объеме, чтобы ее можно было выработать за пару часов. Нельзя добавлять воду для повышения пластичности, т. к. это уменьшит прочность бетона.

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

Итак, слои сэндвича:

  • коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
  • теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
  • усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
  • нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
  • несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

  • утеплить цельную плиту фундамента;
  • предотвратить образование трещин;
  • обеспечить благоприятную температуру помещения;
  • разместить канализационные коммуникации, водопровод, электрокабеля;
  • сформировать прочную и ровную основу для чистового покрытия.

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

  • размер фундаментной базы;
  • особенности конструкции;
  • специфику использования;
  • схему пространственного армирования;
  • количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

Технология строительства утепленной шведской плиты

Итак, разберемся в устройстве УШП по шагам с небольшими комментариями.

Подготовка верхнего слоя грунта. С участка под строительство убирается верхний плодородный слой почвы и проводится выравнивание. Этот шаг необходим для меньшего расхода материалов (в большей мере бетона), поэтому лучше изначально выровнять площадку под фундамент и уложить на нее геотекстиль;
Засыпка песка и его трамбовка. Как правило, применяют послойную (толщиной 8-10 см) засыпку песка с последующей проливкой водой и трамбовкой вручную или при помощи специального оборудования. Толщина конечного утрамбованного слоя должна быть не менее 15-20см;
Создание дренажа вокруг фундамента и прокладка труб наружных инженерных коммуникаций (канализация, электричество, водоснабжение);
Укладка слоя утеплителя в виде экструдированного пенополистирола, а также установка опалубки из того же материала;
Монтаж системы «теплый пол» с выводом труб к коллекторам в местах их будущего размещения;
Армирование плиты;
Заливка бетона с толщиной слоя не менее 10 см

На данном этапе важно проводить трамбовку бетона с помощью специальных вибраторов;
Набор прочности бетона. На этом этапе, в течение не менее 28 дней, нужно поливать готовую УШП плиту водой для предотвращения растрескивания и для способствования набору марочной прочности;
Шлифовка поверхности и её выравнивание

В домах, построенных на утепленной шведской плите, держится комфортный климат и отсутствует влажность, это не позволяет распространяться грибку и плесени. Шведские технологии рассчитаны на большие статические нагрузки, поэтому трещин в каркасных и блочных зданиях на таких основаниях не наблюдается.

Стоимость утепленной шведской плиты зависит от многих факторов. Основные — это привлечение высококлассных мастеров и использование особенного утеплителя. Стоимость строительства всегда можно снизить, выполняя все работы своими руками

Важно учитывать явные преимущества будущей эксплуатации жилья: высокая теплоотдача снизит затраты и существенно сэкономит бюджет, что при современных ценах на топливо становится все более актуальным. Если все же данный вид фундамента вас по каким-либо параметрам не устраивает, вы всегда можете посмотреть в сторону ленточного фундамента, который по затратам будет более демократичным. Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

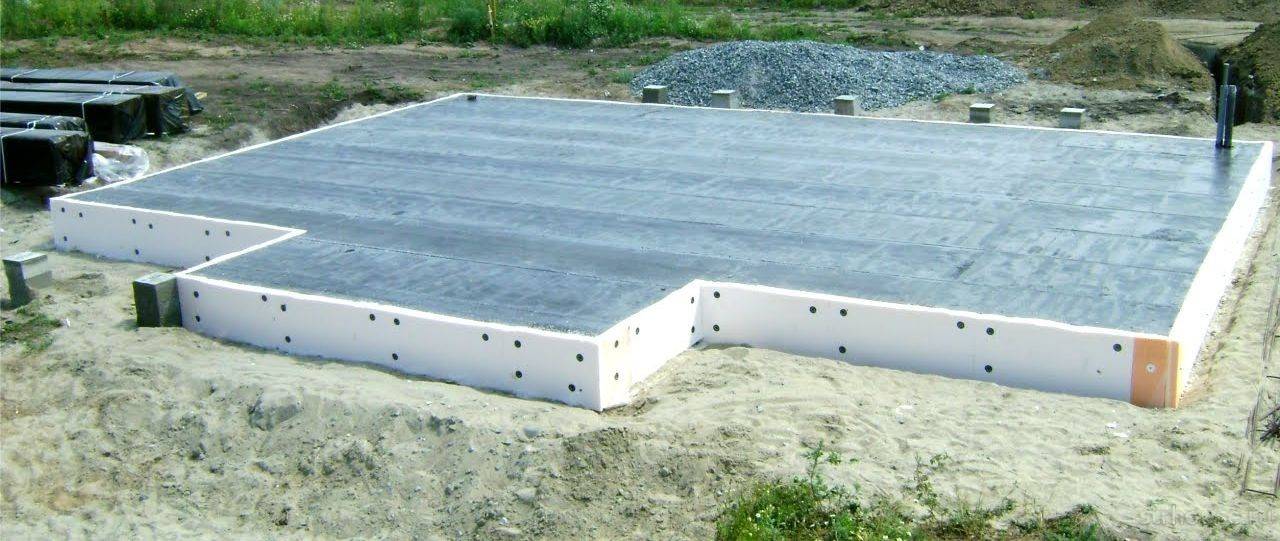

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

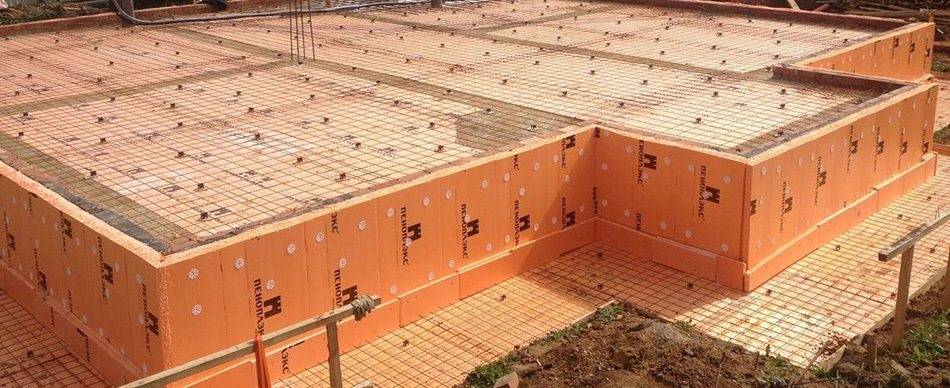

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Устройство утепленной шведской плиты

Устройство УШП

Сложная конструкция утепляется теплоизоляцией с водоотталкивающими характеристиками. Верх монолитной плиты подготовлен под укладку пола первого уровня дома. Под стенами по периметру устраиваются ребра жесткости.

Утепленная шведская плита (УШП) включает:

  • дренажную систему труб по грунту;
  • геотекстиль;
  • песчаную подушку;
  • щебеночную подсыпку;
  • утеплитель (экструдированный пенополистирол);
  • бетонную плиту с армированием, обогревом и коммуникациями внутри.

Канализация, водопровод, закладываются в тело фундамента, а обогрев пола делается с помощью водяных труб, подключенных к котлу. Прогрев осуществляется равномерно, поэтому на первом этаже строения не требуются радиаторы. Теплый пол обычно прячется в стяжку, но в случае с экономным основанием заливка не нужна.

Почва под домом зимой не промерзает, грунт не вспучивается с наступлением тепла или в сильные морозы. Для бетонирования применяется утепленная несъемная опалубка, которая дополнительно сохраняет внутреннюю энергию помещения. Выводы коммуникаций рассчитываются точно и выступают из-под пола в нужных местах.

Ставится система дренажа по периметру в условиях повышенной влажности грунта. Отвод воды делается в болотистой местности и на участках с высоким стоянием влаги. УШП плита находится на сухой основе, а стоки поступают в общую канализацию или скапливаются в отдельных емкостях.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
