Каково устройство ленточного фундамента для частного дома + правильная технология монтажа

Уход за фундаментом

В случае, когда бетонные работы осуществляются в жару, существует риск ускоренного испарения влаги. Для того, чтобы бетон набирал прочность постепенно, используют полиэтиленовую пленку и проводят процедуру смачивания его поверхности.

Низкие температуры замедляют процесс схватывания, прекращается он при показателях ниже 5°C. Тогда имеет смысл утеплить опалубку, или использовать технологию подогревания бетона.

Заливка ленточного фундамента позволяет получить оптимальное основание для разнообразных построек, а сам процесс легче осуществить нежели залить железобетонную плиту. При должном подходе и элементарных строительных навыках можно в короткие сроки получить качественный фундамент для будущего дома.

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

  • Вид грунта.
  • Его расчетное сопротивление.
  • Линейные нагрузки.
  • Глубину залегания.
  • Ширину подошвы ленты.
  • Назначение и особенности армирования.
  • Возможность обустройства дренажа.

Схема обустройства дренажа ленточного фундаментаИсточник krovli-zabori.ru

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Материалы для фундамента

Устройство ленточного фундамента для частного дома подразумевает подготовку необходимых инструментов и материалов.

Итак, для работы потребуются:

  • речной среднефракционный песок;
  • щебенка либо гравий;
  • доски или фанерные листы для обустройства опалубочной конструкции;
  • арматурные прутья диаметров 1 – 1.2 см, проволока вязальная;
  • колышки для разметки и шнур;
  • бетон или компоненты, его составляющие – вода, цементный материал, песок.

Кроме того, потребуются следующие инструменты:

  • ломы и лопаты;
  • рулетка строительная, отвес, уровень, нивелир;
  • гвозди и молоток;
  • бетоносмеситель;
  • ведра, тачка;
  • мастерок;
  • виброустановка.

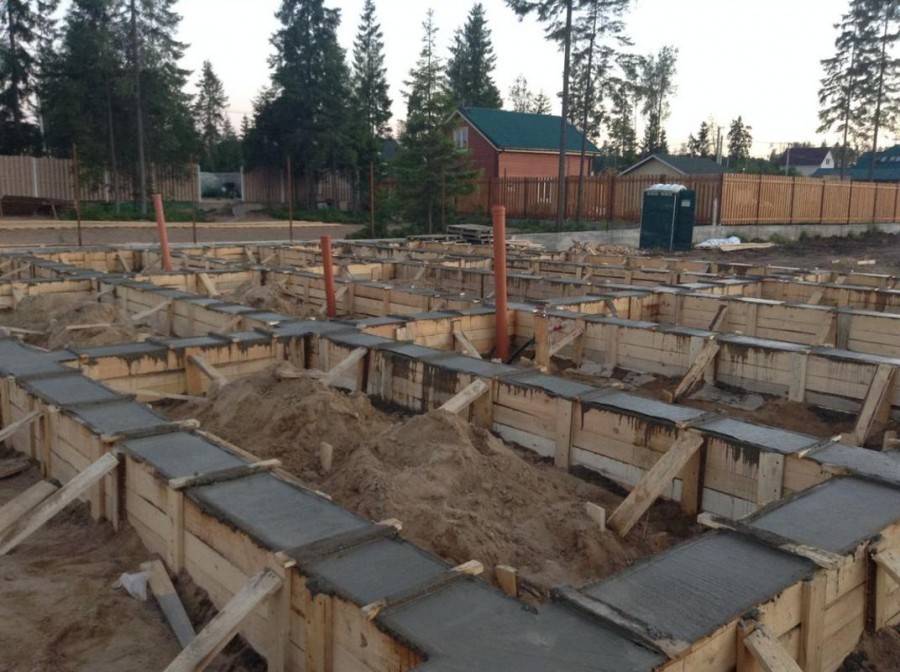

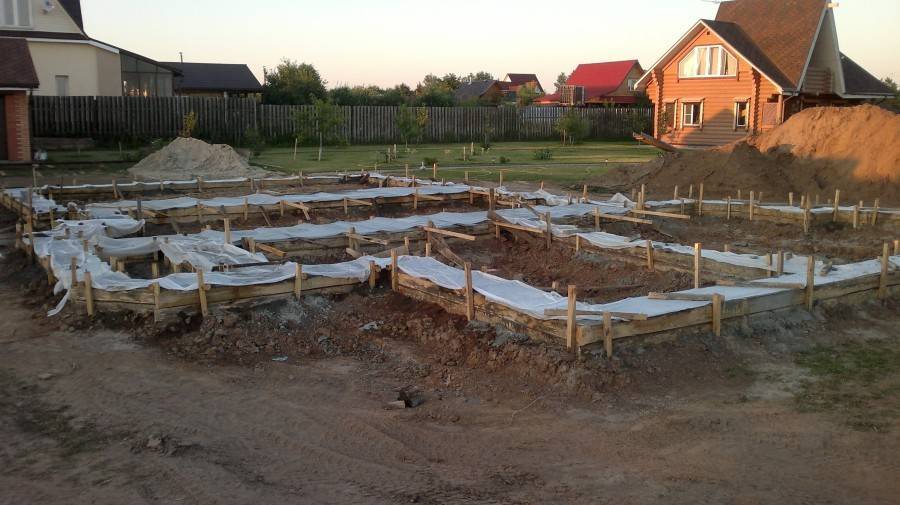

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

  • 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.

  • 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
  • 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Ленточный фундамент — оптимальный вариант

Если же почвы не накладывают на выбор фундамента особых ограничений, то лучшим вариантом станет ленточный. Его преимущества, по сравнению с другими:

  • обеспечивает высокую устойчивость здания любого веса;
  • универсален (в зависимости от ситуации используется определенный вид основания, который позволяет расходовать бюджет в строго определенных рамках);
  • обустройство гидро- и теплоизоляции обеспечивает устойчивость к промерзаниям почвы, защищает от образования конденсата и продлевает срок службы опоры.

Единственным ограничением для установки ленточного фундамента является высокая влажность почвы, но территорий с такими грунтами в нашей стране мало, поэтому во всех других случаях можно использовать этот тип основания.

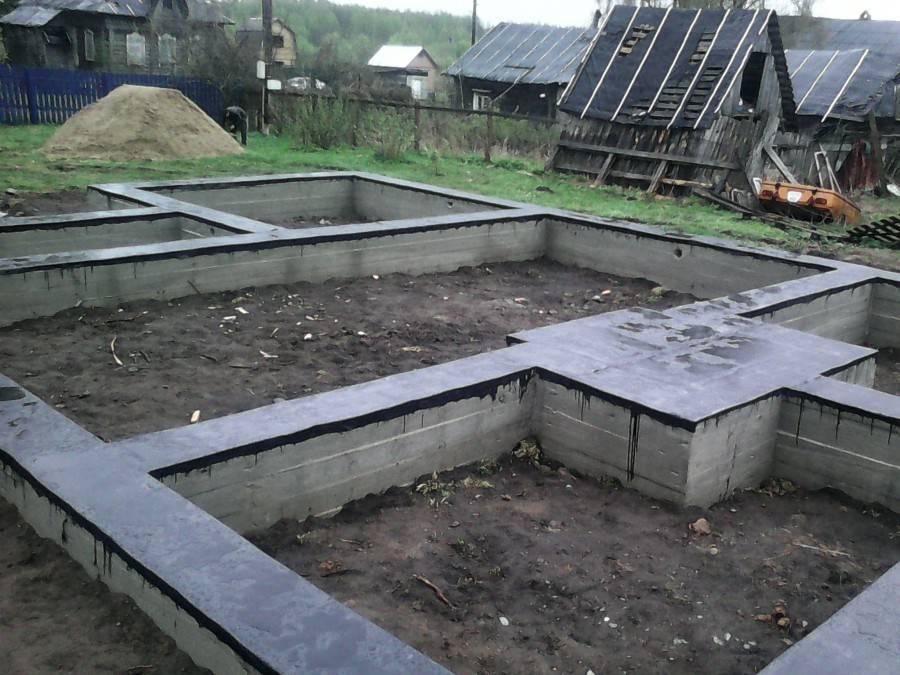

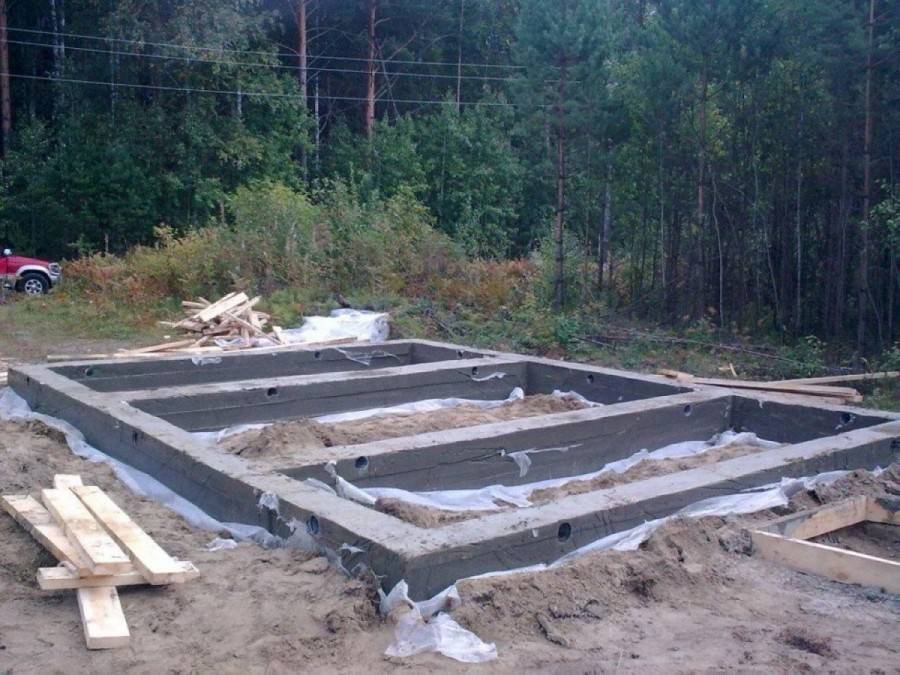

Готовый мелкозаглубленный ленточный фундаментИсточник dachnaya-zhizn.ru

Ленточный вид

Огромная бетонная лента без начала и конца, вот что можно увидеть на фото ленточного фундамента для дома. Она может быть монолитной или выполнена из отдельных блоков. Тот или иной вид конструкции равномерно распределяет нагрузку, от расположенного на ней здания, и передает почве.

Он изготавливается по периметру здания и в местах установки несущих стен. Вся остальная же площадь может использоваться в качестве подвалов и погребов.

Такой фундамент распространен для установки заборов, хозяйственных построек и частных или дачных домов.

Заливка фундамента такого типа может осуществляться своими руками, при правильно разработанном проекте основания, и с привлечением строительной техники. Этот тип основы отличается легкостью изготовления, долговечностью и прочностью.

Возведение фундамента: ленточное, мелкозаглубленное основание

Устройство описанного нами фундаментального основания, как и других его видов также, начинается с предварительной подготовки грунта и проведения земляных работ. В первую очередь следует выровнять необходимую площадку под строительство, это необходимо для того чтобы почва была ровной и не образовалось разница размеров в глубине вырытого рва, который и будет сделан для основания. Для выравнивания места для застройки нужно снять верхний слой почвы, при этом следует учитывать и запас – порядка двух метров с каждой стороны участка. Для проведения данных работ можно воспользоваться водяным уровнем, это отличный инструментарий для отображения перепадов высот грунта на разных участках земли предназначенной под постройку здания.

Далее понадобится сделать разметку, согласно вашего проекта, возведения постройки. В первую очередь следует отметить основные элементы, для этого можно воспользоваться предварительно подготовленными колышками для разметки и веревкам. К примеру, если будущее здание будет иметь форму прямоугольника, в этом случае колышки следует забивать по углам. А вот если будущее строение имеет более сложную форму, в этом случае колышки понадобятся на всех стыках и поворотных местах постройки

Обращаем внимание на то, что данную процедуру необходимо проводить с особой тщательностью

Следующим этапом будет подготовка траншеи под основание, глубина которой должна будет составлять не менее полуметра. Ширина траншеи фундамента должна быть чуть больше чем ширина планируемых стен постройки. Данный этап довольно трудоемкий, поэтому если есть возможность, лучше воспользоваться услугами спецтехники, к примеру экскаватора, поскольку это намного быстрее и вам после прорытия траншеи просто придется подравнять ее стенки.

В том случае если доступ к месту строительства затруднен для проезда спецтехники, в сети интернет можно найти услуги мини-спецсредств и мобильных экскаваторов, которыми и можно также воспользоваться, поскольку их главным преимуществом является эффективная работа даже в самых стесненных условиях.

После того как траншея для фундаментального основания готова, ее необходимо тщательно устелить гидроизоляционным материалом. Для этих целей отличным вариантом будет такой материал как рубероид. Данную операция проводится для того, чтобы прочность подушки из песка не уменьшалась.

Следующий шаг – это укладка той самой песочной подушки, слой крупнозернистого песка должен составлять не менее 20 см. Далее этот слой намачивается и плотно утрамбовывается, лучше это делать при помощи специальных технических устройств.

Советы и ошибки

Когда решено возводить каркасный дом самостоятельно, не следует торопиться начинать работу. Сначала проштудируйте необходимую литературу, расспросите знакомых-строителей, узнайте обо всех нюансах этого мероприятия у друзей, прошедших такие жизненные этапы.

Дальше действуйте по схеме, не допуская распространенных ошибок:

  1. Чаще всего строители некачественно выполняют уплотнение песчаной засыпки, из-за чего происходит ее осадка.
  2. Нередко доморощенные мастера используют для экономии неподходящую марку бетона. Иногда и недобросовестные поставщики привозят некачественный материал.

    Профессионалы рекомендуют всегда заказывать бетон более тяжелый — если в проекте указан М200, лучше применять М250. Стоимость их не сильно различается, зато появляется шанс, что купленный материал обеспечит требуемую прочность.

  3. Домовладельцы стремятся сократить расходы, игнорируя гидроизоляцию основания. Это неправильно, поскольку из-за такого действия существенно снизится срок службы фундамента.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Общие черты технологии

Фундаментные работы на участке предполагают следующую последовательность шагов:

  • разметка территории;
  • рытье траншеи (земельные работы);
  • трамбовка дна траншеи, создание песчаной (песчано-гравийной) подушки;
  • разметка ленты (при обустройстве дома с подвалом);
  • гидроизоляция;
  • монтаж опалубки (при необходимости);
  • армирование;
  • заливка бетона, уплотнение;
  • уход за фундаментом.

При обустройстве дома с подвальным помещением необходимо делать двойную разметку. Первая отмечает периметр дома по внешнему краю с учетом запаса на опалубку.

После копки котлована, трамбовки и создания песчаной подушки на его дне размечается внутренний край бетонной ленты, по которому будет смонтирована опалубка.

Теперь необходимо детально разобрать каждый из этапов, представив пошаговую инструкцию создания ленточного фундамента.

Технология создания ленточного фундамента

Технология возведения фундамента ленточного типа начинается с предпроектных изысканий. Этот этап не следует игнорировать и выполнять его со всей ответственностью и точностью. От полученных в результате проведенных работ показателей зависят все последующие работы, в том числе проектирование и строительство.

Комплекс инженерных работ перед строительством включает в себя 2 ключевых вида: инженерно-геологические и инженерно-геодезические изыскания. В первом случае мы получаем информацию о грунтах, их несущей способности и параметрах грунтовых вод, а во втором — данные и рельефе и детальный топографический план участка застройки и расположенных по близости объектов.

После разработки проекта следует составить детальный план производства работ, в котором определены графики выполнения конкретных действий, наличие инструмента и подвоз необходимых строительных материалов.

Разбивка проекта на участке представляет собой перенос на местности определенных в проекте геометрических параметров здания и его положения на участке. Выполняется в зависимости от сложности и требований точности самим заказчиком или специальной бригадой геодезистов.

Рытье траншеи установленных размеров по определенным в результате разбивки параметрам и границам. Важная особенность: ширина траншеи должна превышать ширину будущей стенки примерно на 20 см.

На дно траншеи высыпают щебень и песок, формируя подушку. Рекомендованная толщина около 20 сантиметров. И слои обязательно утрамбовывать. Послойная укладка песка, щебня и гравия с постоянной трамбовкой позволяют создать отличную подушку для будущей бетонной ленты.

Обустройство опалубки ленточного фундамента начинается с отбора подходящих досок и сборки каркаса. Его можно делать как снаружи, так и сразу в траншее – выбор за каждым. Опалубка должна выступать вертикально примерно на 30 см от поверхности.

Армированный каркас должен охватывать весь периметр здания. Для сохранности стержней их покрывают специальным антикоррозийным покрытием.

Бетон заливают слоями, формируя равномерную структуру. Воздушные пузыри удаляют протыканием смеси ломом или любым штырем.

Спустя примерно 10 дней опалубку можно снимать. Снаружи стенки основания покрывают битумной мастикой.

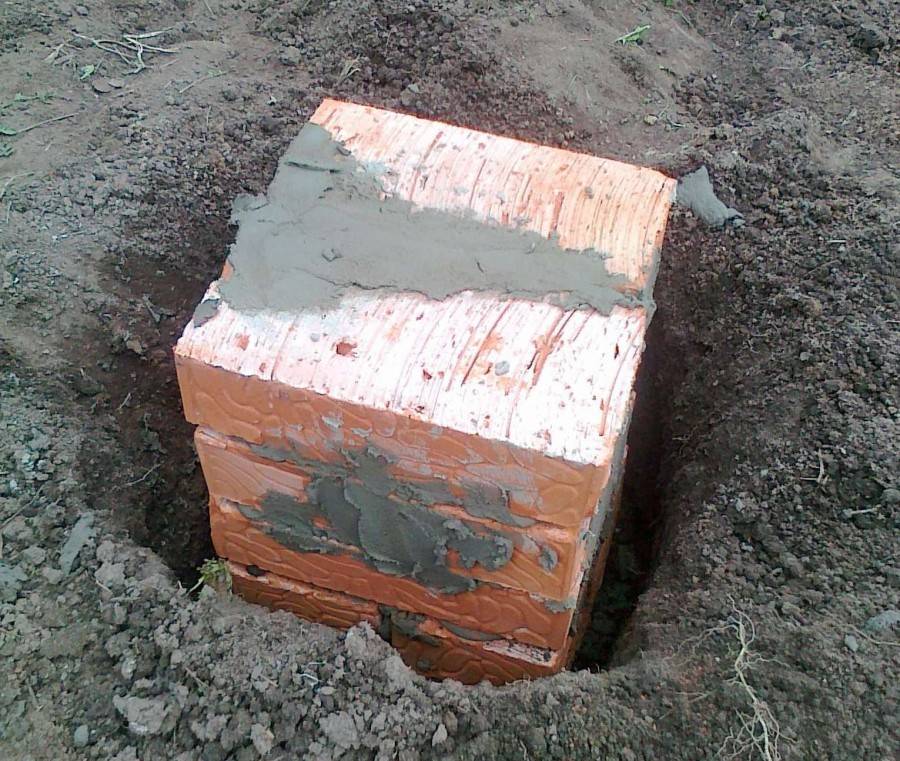

Устройство столбчатого фундамента

Заложение такого фундамента под несущий каркас будущего строения, как правило, делают открытым способом, в предварительно отрытых колодцах или траншеях ниже глубины промерзания грунта: разжиженный грунт и воду удаляют со дна, делают подсыпку из песка или щебня толщиной не более 10 см и трамбуют. Сперва заливают в опалубке (или монтируют из блоков) подошву фундамента, затем — столб (можно сложить из камня).

Площадь подошвы выбирают (рассчитывают специалисты) в зависимости от передаваемой на грунт нагрузки и его просадочности. При больших нагрузках на столбчатый фундамент его армируют (усиливают). Для относительно легких построек (одноэтажных) и сооружений от армирования можно отказаться. Но конструкция столба должна быть такой, чтобы эпюра распределения в нем нагрузки имела угол наклона более 60°. Если угол меньше, неармированная подошва разрушится. Колодец (траншею) с готовым столбчатым фундаментом обратно засыпают песком, послойно и трамбуя.

Нагрузка на столбчатый фундамент определяет его размеры и конструкцию. Оптимальное восприятие нагрузки фундаментом и перенос ее на грунт основания показан на эпюре сопротивления: угол 60° и более гарантирует запас прочности даже не армированному фундаменту, менее 60° фундамент требует усиления армированием

Для столбчатого фундамента важно чтобы его подошва находилась ниже глубины промерзания грунта. Но при его возведении не всегда удается понизить уровень грунтовых вод ниже глубины промерзания

Поскольку бетонные работы в таких условиях весьма затруднительны, столбчатые фундаменты лучше делать сборными из готовых бетонных блоков, укладываемых на цементный раствор. Для подошвы следует использовать армированные блоки.

Устройство простого основания и технология строительства для частного дома

Рекомендуется геодезическое инспектирование и расчёты доверить профессионалам. Фундамент можно изготовить и самостоятельно в строгом соответствии с проектом.

Проектирование и расчёт

Самостоятельное возведение фундамента начинается с проектирования и расчёта:

  • выясняют тип грунта;
  • определение расположения водоносного слоя;
  • рассчитывают площадь подошвы основания;
  • делают расчёт нагрузок от строения;
  • вычисляют глубину, ширину и высоту ленты.

Минимальная глубина ленты для тяжёлых зданий вычисляется по формуле:

Обычно застройщики подстраховываются и увеличивают это значение ещё на 30 см. Расчёт стоимости материалов можно произвести здесь.

Монтаж поэтапно

Перед началом работ следует запастись необходимыми материалами для текущих производственных этапов. Бетонный раствор заказывают готовый или делают самостоятельно, в таком случае надо запастись щебнем, песком и цементом.

Для расчёта выбора марки бетона проще всего воспользоваться калькулятором.

Возведение основания производится в следующем порядке:

  • После расчистки участка выполняется разметка, и производятся рытье траншеи. Выполняется разметка участка с помощью колышек, рулетки и бечевки.

    Один из колышков должен соответствовать внешней поверхности фундаментной ленты, второй — внутренней. При сооружении мелкозаглубленного фундамента можно обойтись лопатой.

    Для заглубленного целесообразно использование экскаватора с дальнейшим ручным выравниванием углов.

  • Дно траншеи выравнивают с помощью песка и мелкого гравия. Тщательно утрамбовывают, проливая водой. В регионах с морозными зимами укладывают утеплительный материал, предохраняющий от пучения. Поверх подушки укладывают горизонтальную гидроизроляцию.
  • Выставляется опалубка. Если грунт очень плотный, стенки траншеи могут сыграть роль опалубки. Останется только нарастить её сверху. Когда почва рыхлая, траншею выкапывают с запасом, чтобы можно было выставлять опалубку.
  • Параллельно устанавливают трубы для коммуникаций.
  • С помощью стальных стержней диаметром 14–16 мм и перевязочной проволоки выполняют армирование. Железо должно быть впоследствии полностью закрыто бетоном.
  • Выполняется заливка бетонным раствором сразу по всей поверхности. Для полного отвердения бетона обычно требуется около четырех недель.

Опалубку снимают, когда уровень влажности бетона станет не более 4%, можно приступать к гидроизоляции и утеплению. После засыпки фундамента выполняют утепление и делают отмостку.

Что значит полы по грунту?

Полы по грунту представляют собой монолитное бетонное основание или стяжку. Такая конструкция аккумулирует тепло, за счет чего подходит в качестве элемента энергоэффективного дома.

Существуют следующие виды полов по грунту:

  1. На тщательно уплотнённый грунт заливается плита перекрытия, жёстко связанная с лентой.
  2. На подготовленное основание заливается плита перекрытия, не связанная с ленточным фундаментом — «плавающая» стяжка.

Монолитная плита

Выдерживают его до застывания 28 дней. Края монолита при этом опираются на ленту. Такой фундамент объединяет преимущества двух типов основания.

Какие должны быть плиты перекрытия?

Готовые железобетонные плиты монтируют на ленту с помощью подъёмной техники согласно предварительно разработанному плану раскладки, с учётом конфигурации и размеров пролётов.

Устанавливают ж/б плиты на цементно-песчаный раствор толщиной до 30 мм. Выполняют анкеровку плит между собой и с фундаментом железными прутьями сечением 10 мм.

Особенности монтажа на склоне

Ленточный фундамент является наиболее предпочтительным вариантом, когда необходимо построить дом на склоне, если отсутствует опасность стекания грунта и сезонных усилений гидрогеологической активности.

Лента хорошо приспособлено к приёму и перераспределению нагрузок, возникающих при подвижках или пучении грунта. Трудности могут возникать из-за невозможности подхода строительной техники. Важным и сложным моментом является обеспечение безупречной горизонтали дна траншеи. Все остальные этапы выполняются традиционным способом.

На склоне рекомендуется использовать заглубленный тип монолитных конструкций: чем больше угол наклона, тем больше глубина погружения.

Статья о всех нюансах возведения ленточного фундамента на склоне здесь.

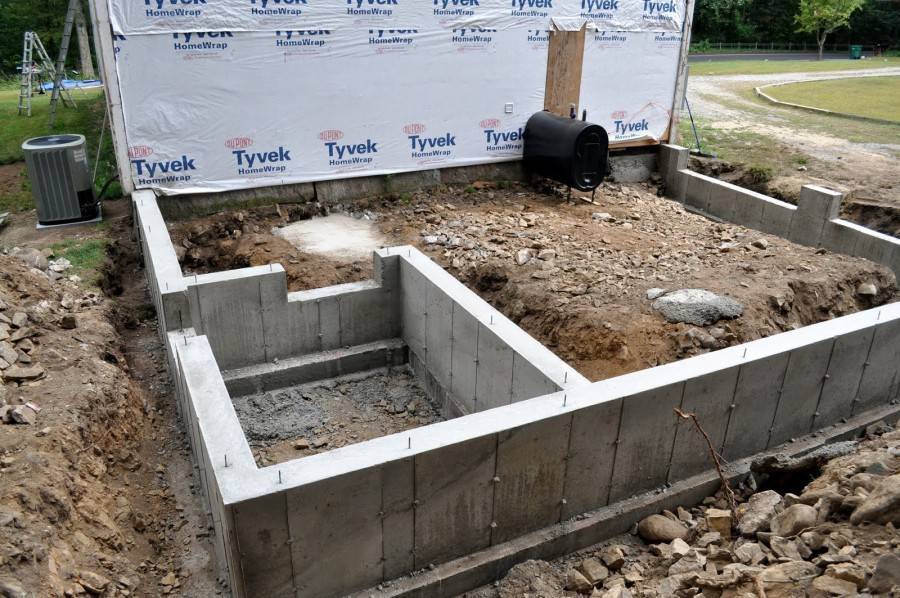

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

  • Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.
  • По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.

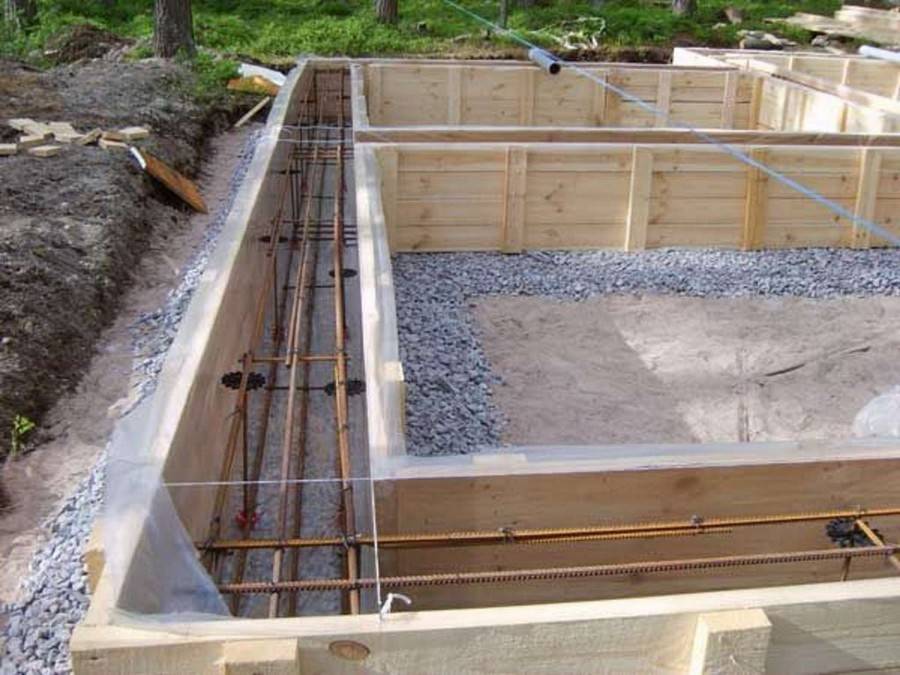

Пример армирования ленточного фундаментаИсточник doka-metal.ru

Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента

После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Дополнительная документация

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

  • сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;
  • развертку и план монтажа сборных опор;
  • схему армирования участка с учетом нагрузки здания на основание;
  • схемы расположения гидро- и теплоизоляционных слоев;
  • таблицы с указанием эксплуатационных характеристик опор основания;
  • данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Выбор сборного фундамента: на что обратить внимание

Если жители запада сборному основанию предпочитают монолитное ленточное, то в РБ дела обстоят немного иначе. Сборная конструкция позволяет значительно ускорить строительство: минимальное время на работу и простота монтажа. Также для работы нет необходимости искать высококвалифицированных специалистов.

Устройство ленточного основания может гарантировать продолжительное время службы сооружения, но при условии соблюдения всех строительных моментов. Этого можно достичь только в случае, если на руках есть чертеж, составленный специалистом – позволит выполнить работу с учетом каждой мелочи. Проблема в том, что сборный фундамент рационально использовать только на грунтах с минимальным содержанием влаги – при ее наличии в стыках блоков будет образовываться сырость.

Проводя устройство сборного фундамента нужно учитывать, что вне зависимости от того, кем был составлен чертеж и какой уровень его исполнения, в конструкции основания возможно образование промежутка, в который не будет помещаться блок. Способы решения проблемы:

  1. Подрубить железобетонный элемент до размера, который позволит его установить в пустующее пространство.
  2. Промежуток можно заполнить другим строительным материалом (например, кирпичом) и залить бетоном.

Перед тем, как начать проводить монтаж основания из блоков, нужно определить его вид, основываясь на конкретной ситуации. Можно выбрать заглубленный или мелкозаглубленный, с опорной подушкой или сборный.

Устройство заглубленного основания проводится на глубине ниже промерзания грунта, при этом устраивается подушка для его опоры и проводится смазка каждого блока цементом перед укладкой. Монтаж мелкозаглубленного фундамента аналогичен заглубленному, за исключением глубины – он располагается выше уровня промерзания почвы.

Основные конструктивные особенности фундамента на столбах

Устройство столбчатого фундамента выполняется при соблюдении требований из СНиП 3.02.01-87 и 2.02.01-83, а также ГОСТ 20522-75. В соответствии с ними при строительстве опорной конструкции для бани учитывают следующие ее конструктивные особенности:

  1. Столбы заглубляются в почву на 1500 мм. Средняя глубина может составлять 500-700 мм. При этом вверх конструкций размещают от земли на расстоянии 200-500 мм.
  2. Опоры устанавливаются под внешними углами постройки, всеми стенами и в местах, где они пересекаются.
  3. Столбы размещаются друг от друга на удалении 1500-3000 мм. Оно зависит от почвы и массы бани.
  4. Опоры длиною до 3600 мм устанавливаются, если постройка возводится на стройплощадке с уклоном.

Фундамент со столбами может изготавливаться с ростверком. В его конструкции присутствуют обвязочные опоры и рандбалки. Последние элементы представляют собой фундаментные балки, которые воспринимают нагрузки от стен. Рандбалки опираются на столбы и образуют ленточный пояс. Благодаря его наличию механическая нагрузка равномерно распределяется по всем опорам.

Один из вариантов фундамента со столбами и ростверкомИсточник algoritm-stroi.ru

Рекомендуется начинать строительство только после того, как баня на столбчатом фундаменте будет полностью спроектирована специалистами. Ведь они во время расчета конструкций учтут климатические условия региона, особенности местности и эксплуатации постройки.
