Звонок с видеокамерой на дверь квартиры

Особенности установки видеозвонка

Необходимо не только купить видеозвонок на дверь в квартиру, но и правильно его установить. Для проведения этих работ лучше всего привлечь специалиста. Однако не всегда подобная возможность существует.

Если же владелец квартиры уверен в своих силах, тогда он должен знать об основных этапах установки:

  1. Монтаж видеоглазка на дверное полотно.
  2. Установка и подключение электронного шлейфа.
  3. Установка элементов питания.
  4. Монтаж панели управления внутри помещения.
  5. Настройка необходимых параметров оборудования для правильного функционирования.

Все производители оснащают свои модели подробной инструкцией о проведении монтажа. Единственными моментами, которые требуют внимательного подхода, является подключение шлейфа и настройка рабочих параметров.

Схема самостоятельного монтажа видеоглазка на входную дверь

Дополнительные нюансы установки

Для самостоятельной установки с правильным подключением лучше всего подходит дверной видеоглазок. Для его монтажа достаточно просверлить отверстие необходимого диаметра в полотне двери. Если отверстие в двери уже есть, тогда установочные работы сводятся к выемке старого глазка и установке нового. После этого производится закрепление панели управления и блока дисплея. На завершающем этапе устанавливаются аккумуляторы, и происходит наладка требуемых параметров.

Если в видеоглазке предусмотрена функция беспроводного управления замками в двери, тогда могут возникнуть определенные трудности при подключении электронных замков. Сложность их монтажа заключается в наличии обязательного отдельного источника питания. Справиться с такими работами может только специалист.

Для установки многокомпонентной охранной системы лучше воспользоватся услугами специалиста

Современный рынок предлагает большое количество разнообразных вариантов систем наружного наблюдения: от простых видеоглазков до сложных видеозвонков, дополнительно оснащенных камерами и датчиками движения. Какой из них будет обеспечивать безопасность квартиры или дома – владелец решает самостоятельно. Единственным моментом, о котором следует помнить при выборе оборудования, – это то, что не всегда цена говорит о больших возможностях или отличном качестве товара. Отечественные видеозвонки уже давно не уступают своими возможностями западным аналогам.

ПОПУЛЯРНЫЕ МОДЕЛИ — КРАТКИЙ ОБЗОР

Если предстоит выбор видеозвонка для входной двери в квартиру или дом, специалисты рекомендуют придерживаться нескольких простых правил:

  • стоит выбирать оборудование только от проверенных производителей;
  • чем меньше набор выполняемых функций, тем более доступно по стоимости оборудование;
  • обязательно наличие гарантии от производителя;
  • техника должна быть проста и удобна в управлении.

Среди наиболее популярных на сегодня моделей для входных дверей квартир и домов есть предложения, которые действительно достойны внимания. К примеру, рассмотрев в качестве примера модель EQUES R01PH, легко убедиться в том, что сегодня можно купить бюджетное оборудование достаточно высокого качества.

Эти видеозвонки выполнены в виде дверного глазка, который можно установить в полотно толщиной не более 105 мм в отверстие стандартных размеров. Для длительной работы в автономном режиме используется литиевый аккумулятор.

Предусмотрена возможность регулировки чувствительности датчика движения, уровней громкости звонка. Угол обзора составляет 110 и позволяет получить достаточно полную картину происходящего за входной дверью квартиры.

Среди беспроводных видеозвонков большой популярностью пользуется Falcon Eye FE-35WI.

Предельно допустимое удаление между панелью вызова и основным блоком может составлять 150 м. При этом устройство приёма сигнала выполнено в форме радиотелефона, который можно брать с собой в любую комнату квартиры или установить в зарядное устройство.

Угол обзора сравнительно мал (50), но при желании модификация оборудования допускает возможность установки до 3 дополнительных камер.

Выбор наиболее подходящего видеозвонка определяется исходя из требований пользователя и возможностей его бюджета.

При этом производители предлагают достаточно широкий выбор устройств с различными характеристиками и наборами функций, чтобы дать возможность выбрать техническое решение, которое каждому конкретному пользователю подойдёт идеально.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Система хранения видеозаписей

Правда у него есть особенность – он не умеет принимать простые RTSP потоки с камер. Но к нему прекрасно подключаются камеры с помощью ONVIF протокола

Причем это особенность многих регистраторов, поэтому при выборе модели надо на это обращать пристальное внимание

И, естественно, он умеет отдавать RTSP поток каждой подключенной камеры. Правда пришлось выпрашивать его у продавца, но они спокойно выдают требуемое по запросу. На всякий случай вот RTSP строка для конкретно этой модели:

# Первый канал rtsp://IP_адрес_регистратора:554/user=логин&password=пароль&channel=1&stream=0.sdp?real_stream # Второй канал rtsp://IP_адрес_регистратора:554/user=логин&password=пароль&channel=2&stream=0.sdp?real_stream # Далее по аналогии

Как установить

Правильный монтаж – залог безопасности территории и долгой эксплуатации устройства. При наличии навыков и инструментов видеодомофон на калитку можно установить самостоятельно. В комплекте с оборудованием часто идет подробная инструкция для конкретной модели, поэтому рассмотрим общий принцип работы.

Вызывную панель ставят на внешней стороне забора. Профессионалы советуют монтировать деталь рядом с замком. При установке на металлическую дверь, корпус защищают изолирующим материалом (резиной, пластиком). Во время процедуры обязательно учитывают угол обзора техники. Чем выше параметр, тем больше возможностей при монтаже видеодомофона. В качестве креплений используют кронштейны и саморезы.

Технология монтажа видеодомофонаИсточник diesel.elcat.kg

Для работы проводных моделей прокладывают кабель. Если шнур пускают по воздуху, то элемент нужно оградить от солнца и осадков гофрой. При установке по забору или стене провод прячут в кабель-канал. При укладке под землей деталь дополняют металлической защитой от случайных повреждений. Глубина траншеи – 70 см. Все открытые участки на калитке должны быть недоступны со стороны улицы.

Монтаж домофона на калиткуИсточник forter.com.ua

Блок управления видеодомофона устанавливают в удобном месте дома. Если точка одна, тогда рекомендуем повесить возле входной двери. При использовании нескольких внутренних устройств остальные элементы ставят в комнатах, в которых часто находятся.

Ошибка при подключении видеодомофона к электричеству приводит к поломке охранного оборудования. При монтаже надо точно соблюдать требования, указанные в инструкции к модели. После сборки проверяют работоспособность замка, кнопки вызова и угол обзора камеры.

Как установить домофон в частном доме.

Обзор топа беспроводных домашних и уличных дверных звонков

КатегорияМестоНаименованиеРейтингХарактеристикаСсылка
Полностью аккумуляторные модели19.9 / 10Компактная модель с большим радиусом действия
29.6 / 10Устройство с влагозащищённым корпусом
39.2 / 10Аппарат с большим количеством доступных мелодий
Беспроводные звонки без батареек19.9 / 10Универсальная модель с датчиком движения
29.8 / 10Устройство с долгим периодом автономной работы
39.5 / 10Звонок с камерой и датчиком движения
Модели с передатчиком, работающим от батареек, а приёмником – от сети19.8 / 10Устройство, надёжно защищено от влаги и перепадов температур
29.6 / 10Аппарат с поддержкой Android 4.4 и iOS 9.0
39.4 / 10Недорогая, но долговечная модель

А что из этого предпочтете Вы?

Как подключить дверной звонок

Схема подключения дверного звонка основывается на замыкании цепи, это означает, что когда на том конце человек нажимает на кнопку, то происходит замыкание контактов и издается звуковой сигнал.

В некоторых случаях, например, на даче, может возникнуть ситуация, которая требует наличие двух звонков. В данном случае необходимо будет подключать звонки параллельно друг другу, а конструкция будет предполагать наличие сдвоенного выключателя либо трех-контактную кнопку.

При необходимости в дистанционном звонке можно воспользоваться беспроводным звонком, однако сам звонок лучше устанавливать от электросети, а кнопку можно оставить на батарейках.

При использовании работы и звонка, и кнопки от электросети на дальних расстояниях стоит помнить, что вода, попавшая на контакты, может замкнуть цепь и, тогда сигнал будет идти непрерывно, поэтому следует избегать подобных установок или надежно их изолировать от попадания влаги.

Монтаж дверного звонка достаточно простое дело, однако если вам все таки что-то не понятно, рекомендуем воспользоваться подробной схемой подключения дверных звонков, что положит надежность в работе устройства.

Дополнительно в некоторых моделях дверных звонков с камерой можно увидеть того, кто «ломится» вам в дверь. В этом случае на другом конце обязательно должен быть приемник-экран, на котором и будет видно вашего гостя. Установка таких моделей также ничем не отличается от обычных звонков, разве что некоторыми нюансами, которые не составят проблем.

Рейтинг дверных звонков

Все приборы, которые рассматривались в ходе составления рейтинга 2019 года, сертифицированы в Российской Федерации. Для выявления лидеров рынка был произведён сравнительный анализ заявленных производителем характеристик и отзывов покупателей

Пристальное внимание уделялось следующим параметрам:

  • Максимальная удалённость источника и приёмника;
  • Устойчивость канала связи составляющих звонка;
  • Простота подключения дверного звонка;
  • Дизайн пробора;
  • Цена;
  • Возможность ремонта, расположение сервисных центров и отзывы о них.

Среди нескольких десятков моделей звонков различных модификаций были выявлены семь лидеров. Часть из них проводные, часть – беспроводные и с дополнительными опциями.

Лучшие счетчики воды

Для чего нужны видеозвонки

Развитие технологий приводит к появлению различных устройств и оборудования, облегчающих нашу жизнь. Типовые видеозвонки для квартиры могут быть полезны для выполнения нескольких функций. Их еще называют электронными дверными глазками или видеоглазками, хотя это немного разные вещи. Правильнее такие устройства назвать видеодомофонами.

Сегодня вариантов звонков очень много. И различаются они куда сильнее, чем колокольчики

Тип передачи сигнала, используемый в видеозвонках

Что входит в функции устройства:

  • подача звукового сигнала в квартиру;
  • предоставление находящимся в помещении возможности визуально контролировать ситуацию на лестничной клетке;
  • ведение фотосъемки гостей;
  • обеспечение возможности проведения переговоров, для чего устройство комплектуется встроенным микрофоном и динамиком.

Дополнительно различные модификации видеозвонков способны осуществлять видеосъемку после срабатывания датчика движения, а также предоставлять хозяевам квартир возможность наблюдать за положением дел на лестничной площадке перед дверью посредством Интернета. Удобно, когда электронный звонок оборудован подсветкой, включающейся в темноте, а также комплектуется встроенным автоответчиком, на котором посетители могут оставлять для хозяев сообщения

Что важно, видео- и фотоматериалы сохраняются в архиве устройства

Работа устройства начинается после того, как была нажата кнопка звонка

Также удобно семьям, в которых есть маленькие дети, подключить звонок, например, к телефону и при необходимости отключать звуковое оповещение, способное разбудить ребенка. А информацию о посетителях можно получить на экране мобильного устройства. Встроенный микрофон позволяет общаться с находящимися снаружи, не открывая дверь.

Если в квартире установлены обычный звонок и глазок, то тот, кто звонит, зачастую видит, сморит ли кто-то из находящихся в квартире в отверстие для наблюдения. Это иногда бывает неудобно хозяевам квартир, желающим сохранить свое пребывание в квартире в тайне. Установленный дисплей позволяет получить информацию о гостях незаметно.

Система безопасности квартиры

Вне зависимости от комплектации, устройство моделей видеозвонков практически одинаково.

Видеозвонок с передачей изображения на смартфон

Установка

При продаже к звонку прилагается схема и инструкция по установке. Снаружи около двери крепится кнопка, и от нее делается разводка изолированного провода к корпусу и распределительной коробке. Прокладка делается через отверстие в стене или дверной коробке. Звонок рекомендуется устанавливать в таком месте, чтобы его можно было услышать отовсюду.

Как выбрать светодиодные лампы для дома

Используют одно- или двухжильный сетевой провод сечением не более 0,5 мм. Телефонная «лапша» подходит только для коммутации цепей низкого напряжения. Большее сечение не требуется, поскольку мощность потребления незначительна

Важно также использовать материал жил тот же, что и у основной квартирной проводки. Обычно для этого используется медь

Алюминиевый провод обладает способностью деформироваться при креплении винтами в клеммниках, и его нужно периодически подтягивать.

Для безопасности некоторые модели изготавливают с питанием от 12В через трансформатор, подключенный к электрической сети.

БЕСПРОВОДНОЙ ВИДЕОЗВОНОК

Принцип работы беспроводных видеозвонков основан на использовании для передачи информации радиоканала. Дальность работы подобных устройств составляет до 100 м, хотя есть и отдельные модели, для которых этот параметр увеличен до 200 м.

При выборе оборудования стоит учитывать, что предельное рабочее расстояние по факту может быть меньше из-за особенностей материала строительных конструкций.

Среди главных преимуществ установки на входную дверь видеозвонков, работающих по беспроводной технологии, можно с уверенностью назвать то, что они не требуют прокладки проводов. Кроме того, стоит отметить минимальные требования к технологии монтажа, возможность не привлекать к установке специалиста.

Дополнительно стоит отметить:

  • возможность лёгкой замены оборудования и изменения места его установки;
  • возможность подключения к сети Интернет;
  • мобильность, позволяющую получать доступ к «картинке» не только на дисплее у двери, но и в любой точке квартиры.

Поскольку видеозвонок и видеодомофон являются очень похожими устройствами, то можно порекомендовать материал про беспроводные видеодомофоны.

Существуют некоторые особенности использования беспроводных видеозвонков в квартире, частном доме, на даче. Основной из них является необходимость учитывать предельную дальность приёма/передачи сигнала.

Если для большинства квартир это не является проблемой и можно выбирать модель с минимальными показателями, для частных домов и дач расстояние от входной двери до пользователя может иметь определяющее значение при выборе оборудования.

Установка видеодомофона в квартире: рекомендации и советы

Произвести установку домофона с видеонаблюдением можно двумя способами: вызвать специально обученных мастеров или же сделать это самостоятельно. Если прибегнуть к первому способу установки, то фирма сделает подключение «под ключ». Работники имеют весь необходимый инструмент, изучат оптимальные методы расположения согласно техническим возможностям системы и пожеланиям заказчика, проведут монтажные работы, испытают правильность подключения на предмет работы аудио и видеосоединения.

Для установки и настройки видеодомофона лучше всего воспользоваться услугами специалистов

Огромным плюсом подключения видеодомофона специалистами станут гарантийные обязательства по поводу дальнейшего обслуживания. Это дает уверенность, что при малейшем сбое можно будет прибегнуть к помощи обученных мастеров.

Стоит также учесть, что цена установки видеодомофона в квартиру практически равна стоимости самого прибора. Она колеблется в пределах 3-5 тысяч рублей. Договариваясь об услуге нужно обязательно оговорить, что входит в прейскурант. Дополнительными затратами могут стать такие работы, как прокладывание кабеля, сверление отверстий, штробление, крепеж системы и многое другое.

Если все же хозяева решили сэкономить и приступить к делу самостоятельно, то, во-первых, нужно досконально изучить инструкцию по эксплуатации прибора, а, во-вторых, определиться с местом установки.

Подобрав необходимый инструмент можно приступать к работе. Для начала необходимо найти кабель, идущий от подъездного домофона. Он обычно находится в специальном щитке на лестничной площадке. Его удлиняют, посредством дотачивания дополнительного метража. Здесь нужно учесть, что на расстоянии более 30 м сигнал может быть утерян.

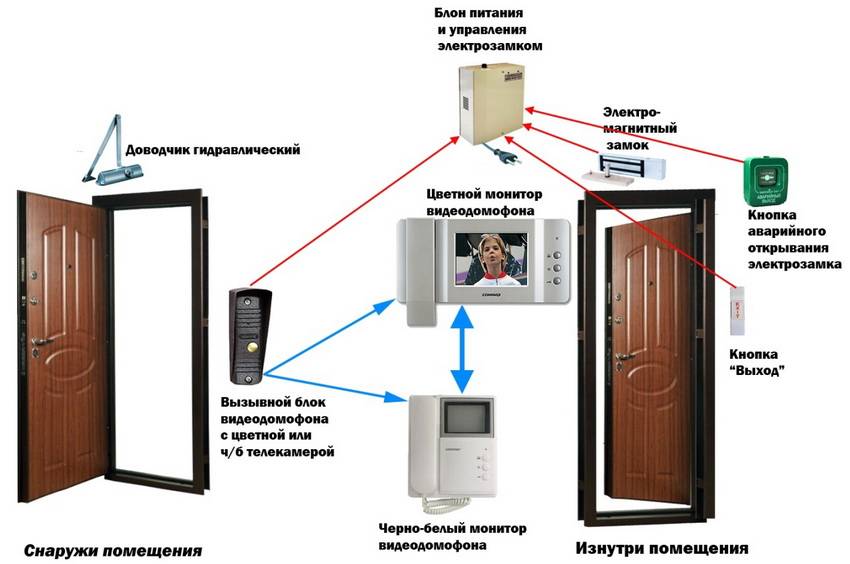

Схема расположения элементов видеодомофона для квартиры

Прокладка кабелей осуществляется путем закладывания их в специальные пластиковые каналы или же в специально проштробленные в стенах каналы. Второй вариант более трудоемкий, но если правильно и аккуратно заделать поврежденную поверхность стен штукатуркой никаких внешних признаков работ никто не заметит. Использование кабель-каналов намного сокращает потраченное время, но может слегка подпортить интерьер.

Далее можно переходить непосредственно к установке монитора. Он закрепляется на дюбели, в которые вкручиваются саморезы. Рекомендуется прикреплять кронштейны на высоте 150-160 см. На такой высоте наиболее удобно их использование для человека среднего роста. Следующим этапом проводят подключение проводов, запускают систему, программируют первоначальные настройки.

Все работы должны в обязательном порядке проводиться строго по инструкции.

Существуют модели видеодомофонов с возможностью подключения нескольких видеокамер и переговорных устройств

Установка своими руками

При самостоятельной установке звонка необходимо помнить, что при работе с проводными устройствами следует быть осторожным. Также хорошо было бы иметь определенный опыт подобного монтажа.


Схема подключения основных компонентов

Подготовка

На этом этапе нужно определиться с тем, какой тип звонка будет монтироваться (проводной или же беспроводной). Для того чтобы провести проводной звонок, необходимо предварительно произвести расчет количества кабеля, который будет необходим для подключения, и продумать все тонкости монтажных работ.

На фото ниже изображен звонок с переговорным устройством.


Приспособление размещают на расстоянии 160-170 см от земли

Следует отметить, что используемый провод можно будет уложить в стене или же в специальном коробе. Для стандартного дверного варианта достаточно будет двужильного кабеля с медным сечением. Также стоит определиться с местом крепления кнопки и оборудования для оповещения.

Процесс установки

Для проведения проводного оборудования следует проделать в стене отверстия для размещения провода, используя перфоратор. Когда ремонт в помещении уже завершится, необходимо прикрепить короб из пластика, в который в дальнейшем и будет укладываться провод. Это делают для того, чтобы не нарушить целостность стен. После данных манипуляций проводится монтаж кнопки и самой системы оповещения.

При монтаже важно следовать инструкции по сборке

Подключение проводного звонка

Изначально обязательно нужно отключить подачу электрической энергии в помещение. Затем провод подсоединить к кнопке, потом к звонку и уже в последнюю очередь к центру электрического питания.


Схема подключения с 2 кнопками

Делать это нужно строго ссылаясь на схему подключения конкретной модели звонка.

Монтаж беспроводного звонка

Производить работы с установкой такого звонка намного проще, нежели с предыдущим типом. То есть нужно попросту зафиксировать кнопку и сам корпус устройства и помощью шурупов или же скотча. Теперь осталось только вставить элементы питания и тем самым завершить процесс установки беспроводного звонка.


Многообразие беспроводных моделей

Что такое беспроводной звонок?

Чаще обычного о приходе гостей сигнализирует громкий дребезжащий или музыкальный сигнал, издаваемый небольшой коробочкой у входной двери. В старых устройствах наружная кнопка включения и динамик соединялись через стенку тонким медным кабелем. В новых совершенных приборах используется звонок без провода, передача сигнала между узлами полезного приспособления осуществляется с помощью невидимых радиоволн.

Устройство беспроводного звонка

Сигнальные радиоустройства могут отличаться дизайном, разновидностью источника питания, дополнительными функциями. Если же рассматривать их устройство упрощенно, то в конструкции любой модели можно отыскать несколько общих моментов. Дверной беспроводной звонок состоит из следующих узлов:

  1. Передатчика сигналов – в корпусе находится усилитель-преобразователь, высокочастотный генератор, схема на транзисторах, кнопка вызова, источники питания 12 В.
  2. Приемного устройства – транзистора, детектора, усилителя, динамика, звукового чипа, источника питания.

Принцип работы беспроводного звонка

Простым пользователям всегда интересно, как нажатие кнопки у входа преобразуется в музыкальный сигнал внутри дома. Беспроводной звонок на дверь в квартиру срабатывает по следующему принципу:

  1. Происходит нажатие кнопки на внешнем устройстве беспроводного звонка.
  2. Передатчик издает сигнал в виде радиоволн.
  3. Приемное устройство улавливает сигнал мини-антенной и активирует электрическую цепь.
  4. Срабатывает динамик, издающий запрограммированную мелодию.

Установка и эксплуатация

При установке уличного беспроводного звонка важно учитывать, что все его характеристики, в том числе радиус действия, актуальны только для идеальных условий эксплуатации. Например, дальность прохождения сигнала указывается, исходя из испытаний на открытом пространстве

Если между домом и калиткой есть другие строения, высокие деревья, иные препятствия, этот показатель значительно уменьшится. В этом случае может понадобиться дополнительное приобретение усилителя сигнала.

При выборе места для установки стоит отдать предпочтение варианту, при котором устройство будет подвергаться наименьшему воздействию между передающей и принимающей сигнал частями. При наличии сплошных металлических преград использование беспроводного звонка нецелесообразно. Для других материалов снижение дальности составляет:

  • до 20% для деревянных поверхностей;
  • до 40% для кирпича;
  • до 80% для стен из армированного бетона.

Установка беспроводного звонка начинается с выбора места. Самое простое решение — монтаж на опорном столбе, на фронтальной поверхности металлопрофиля в секции забора. Иногда под звонок делают специальное крепление или опору. Проще всего использовать звонки с 2-сторонним скотчем в качестве крепления, здесь достаточно предварительно обезжирить выбранное место установки и закрепить модуль связи, сняв с него защитную пленку. Иногда присутствуют дополнительные отверстия под саморезы — в этом случае электронное устройство будет защищено от кражи.

Оптимально, если крепление будет съемным: это необходимо для замены элементов питания, зарядки аккумулятора или сезонного хранения. На калитках из профнастила используется фиксация специальными саморезами с резиновыми прокладками для предотвращения коррозии.

Установка звонка

Исходя из размеров кнопки и функционала самого устройства, подбирается и место для их монтажа. Выбор тут небогат – надо чтобы кнопку было хорошо заметно, а если это подъезд, то и чтобы было понятно к какой двери она относится.

  • Стена возле двери. Этот место для крепления используется чаще всего – если кнопка на липучке, то ее крепление зависит от того, покрашена стена или побелена. В первом случае поверхность надо тщательно обезжирить, а во втором – лучше использовать шуруп.
  • Наличник или полотно двери. Ту все предельно просто – обычное крепление на шуруп-саморез.
  • В калитку частного дома. Здесь надо больше думать не про то, куда и как прикрутить кнопку, а как защитить ее от прямых лучей солнца, дождя и прочих атмосферных явлений.

При установке динамиков внутри дома есть два варианта – если это просто звонок, то установить его как можно незаметнее, но с учетом того, возможно придется отключать или менять мелодию, для чего к нему нужен относительно свободный доступ. Если используется монитор наблюдения и переговорное устройство, то для них надо делать отдельную подставку или использовать для этого нишу в стене (если она есть).

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Не работает беспроводной звонок, в чем причина?

Выход из строя бытового прибора всегда расстраивает владельца. Владея информацией о возможных причинах поломки, намного легче отремонтировать беспроводной звонок без батареек:

  1. Неправильные настройки устройства. Нужно произвести сброс и попытаться осуществить новую привязку звонка.
  2. Большое расстояние между блоками, силы сигнала не хватает для нормальной связи.
  3. Наличие преграды между динамиком и кнопкой.
  4. Повреждение корпуса при падении или случайном ударе.
  5. Попадание влаги на плату.
  6. Естественный износ электросхемы или окисление контактов. Можно отсоединить питание и раскрутить корпус, далее проверить работу электрической цепи с помощью мультиметра.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
