Как сделать водяной теплый пол

Обустройство коллекторного узла, подключение к котлу

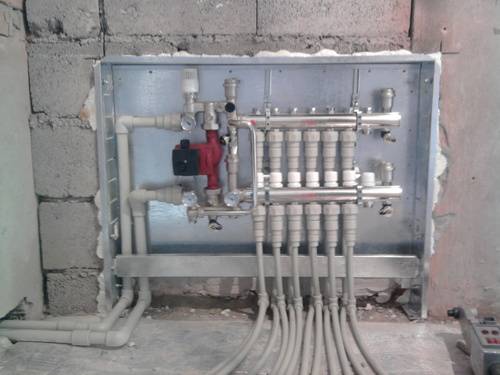

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

  • 2 коллекторные гребенки (подающая и обратная)
  • клапаны запорные/регулировочные
  • циркуляционный насос
  • воздухоотводчик
  • расходомер
  • манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

Принцип работы

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Коллекторный блок и его обустройство

После укладки труб нужно реализовать задачу по сбору всей конструкции. Это  можно сделать, соединив в одно целое все части системы в коллекторе. Схема подсоединения труб выглядит так:

  1. штуцеры или тройники врезаются в напорную и обратную трубу отопления;
  2. шаровые вентили монтируются на отводы. Именно от них и будет тянуться труба теплого пола к коллекторному узлу;
  3. в напорной ветке происходит сборка вентиля, тройника и термостата;
  4. в обратной ветке должны быть собраны вентиль, тройник, штуцер для сброса воздуха;
  5. байпас (вертикальная часть трубы) должен быть врезан между тройниками, к нему подсоединяют циркуляционный насос;
  6. в верхнюю часть коллектора надо вмонтировать расходомеры, а в нижнюю термостаты.

Правильно соединить все элементы в одно целое несложно, но потребуется точность и аккуратность. Поэтому перед тем как начать сборку коллектора, стоит внимательно изучить технологию

Когда коллекторный шкаф собран, а система не только подключена к котлу, но и опробована, остается выполнить самую тяжелую часть монтажа, имеется в виду, заливка «пирога» бетоном.

Принцип работы водяного теплого пола

Теплоноситель нагревается двумя способами:

  • водогрейным котлом;
  • поступает из централизованной системы отопления.

В обоих случаях требуется снижение температуры теплоносителя: рабочие параметры радиаторной системы, для которой созданы эти источники, находятся в диапазоне 65-95°C, в то время как для теплого пола требуется лишь 35-55°C. Этот диапазон объясняется тем, что температура водяного теплого пола, согласно СНиПу, не может быть выше 30°C. Согласитесь, что по более горячему полу ходить будет вряд ли приятно.

Чтобы добиться нужной температуры, горячий теплоноситель перед подачей в трубы смешивается в смесительном узле с остывшей водой из «обратки». Так получают требуемую температуру, а затем, через коллектор теплого пола, поступает в трубы.

Исключением из этого правила могут быть конденсационные котлы — они показывают максимальную свою эффективность именно для подобных систем с невысокими  температурами. Потому, если вы решили сделать водяной теплый пол своими руками,  рассмотрите вариант установки именно конденсационного котла.

Это вся механика работы водяного теплого пола, но есть некоторые технологические нюансы, повышающие его комфортность и упрощающие регулировку.

Расчет и проектирование системы

Как можно сделать водяной теплый пол своими руками? Начать следует с расчета и проектирования системы. Это важнейший этап работ, от которого зависят особенности монтажа отопления, эффективность обогрева и долговечность всей конструкции.

При проектировании учитывают такие факторы:

  • объем, который необходимо обогреть (площадь, высота, форма помещения);
  • особенности температурного режима;
  • материалы, которые планируется использовать в работе.

При разработке схемы учитывают все нюансы, включая места расположения коллекторов, компенсационных швов

Важно, чтобы не пересекались деформационное пространство и элементы трубопровода

Желательно также заранее знать, где и как будут расположены предметы меблировки и/или сантехнические приборы. Если над трубами планируется мебель, то она должна быть из материалов, которые хорошо переносят высокие температуры. Дерево лучше не использовать, т.к. оно рассыхается.

Обязательно следует рассчитать теплопотери. Как это сделать, рассказано в видеоуроке:

https://youtube.com/watch?v=-JSEBUJGkZs

Для каждого помещения дома нужен отдельный контур. Если отапливаются нежилые помещения (например, лоджия или веранда), то контур не должен совмещаться с прилегающими жилыми комнатами. В противном случае тепло будет уходить для обогрева нежилой зоны, а жилые комнаты будут холодными.

Чтобы не ошибиться при проектировании, следует учитывать некоторые нюансы. Об этом рассказывает специалист:

Инфракрасный пленочный теплый пол

Он устраивается в 2 разных вариантах:

  1. Высокотемпературном с биметаллическим нагревателем, когда система включает в себя 2 разнородных слоя. Они выполнены из различных сплавов меди и алюминия.
  2. Углеродном, когда пленка состоит из слоев элементов, выполненных из меди, карбона и лавсана. Она выпускается в виде рулонов, которые нарезают на куски разных размеров.

Чаще всего укладывают пленочный теплый пол под ламинат, паркет, линолеум. Инфракрасный пленочный теплый пол имеет множество преимуществ, но у него есть и недостатки.

Инфракрасный пленочный теплый пол

К плюсам относятся:

  • сравнительно быстрый и довольно простой монтаж;
  • отсутствие стяжки;
  • сохранность высоты помещения без изменений;
  • высокая надежность;
  • экономичность по сравнению с другими видами теплых полов;
  • сохранение нормальной влажности воздуха в помещении;
  • ионизация воздуха.

К минусам пленочного теплого пола относятся:

  • Ограничения по виду и массе мебели. На него нельзя ставить много тяжелых предметов, поскольку под ними будет происходить сильный нагрев, от которого может портиться мебель, напольное покрытие и сама пленка. При этом будет происходить увеличения расхода электрической энергии.
  • Необходимость в оставлении места, где находится датчик температуры, открытым, поскольку, в противном случае, он будет некорректно работать.
  • Черновой пол под пленку должен быть чистым и ровным.

Теплый пол и способы его монтажа

Теоретически, существует 2 способа для завершения процессов по сбору слоев теплого «пирога».

  1. бетонная заливка;
  2. настил.

Первый предполагает, что будет применена заливка цементно-бетонной смесью уже уложенных слоев конструкции. Во втором никаких тяжело выполнимых процессов проводиться не должно. Предполагается, что поверх труб на лаги будет сделан настил из дерева. Однако, несмотря на относительную простоту исполнения такой монтаж чреват тем, что система не сможет эффективно обогревать помещение.

А вот у бетонной поверхности температура всегда одна. При этом стяжка, долго прогреваясь, отдает тепло равномерно. А вот дерево – плохой проводник тепловой энергии и абсолютно не может быть нагревательной поверхностью. Поэтому рассмотрим, как должна проходить заливка стяжкой всех слоев пирога.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

  • Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
  • Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
  • Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Устройство водяного теплого пола

В состав данной отопительной системы входят следующие элементы:

Водонагревательный котел.

Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.

Насос.

Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.

Трубы.

Мы расскажем, какая из труб самая лучшая для данного отопления.

При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии

Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.

Трубы для теплого водяного пола можно применять из сшитого полиэтилена.

Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.

Основным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.

Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.

Чтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.

Низкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.

Отлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.

В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.

Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.

Циркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами.  Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.

  1. Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Смотрите это видео на YouTube

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Технология монтажа

Трубы раскладывают с выбранным шагом по чертежу. Подающий участок располагают ближе к стенам, а обратку выводят в центр комнаты.

Особенности устройства водяного теплого пола:

  • при укладке пола по типу одиночного змеевика поверхность пола будет греться неравномерно;
  • в спиральной укладке (улитка) чередуются потоки, при этом холодные отрезки труб соседствуют с горячими, а тепло равномерно проходит по поверхности пола.

После расстановки труб перед заливкой бетона проводят опрессовку системы под высоким давлением (1,5 от рабочего, но не меньше 0,3 МПа). Минимальный слой над трубой не должен быть меньше 3 см, максимально допускается до 7 см.

Длинные участки пола заливают с компенсационными швами шириной 5 мм. В этом месте на трубы надевают защитные оболочки длиной около 1 м. Пуск энергоносителя в систему разрешен после высыхания стяжки (рассчитывают, что за 4 дня высыхает 1 см раствора).

Бюрократические преграды: почему нельзя установить теплый пол в квартире самовольно?

Без этого документа, разумеется, провести монтаж можно, однако такая система будет считаться незаконной, и при её обнаружении владельцу грозит крупный штраф.

Подобное условие имеет под собой веские основания:

  • Прочность покрытий. Пол в каждой квартире рассчитан на определенную нагрузку. Если теплый пол в квартире – водяной, то из-за толстого поверхностного слоя системы перекрытия могут просесть или же начать представлять угрозу для жителей.
  • Передача тепла. Так как теплый пол от центральной системы берет воду из общего стояка, то есть риск, что подача будет нарушена и тепло будет не доходить в полной мере до соседей.
  • Нарушение напора в стояке. Так или иначе, но теплый пол меняет напор воды, делая его слабее. За счет этого могут возникать определенные трудности.

Водяной теплый пол в квартире закон относит в категории перепланировки, поэтому при обнаружении нелегального подключения владельцу грозит не только оплата по затраченной на обогрев энергии, но и штраф за незаконную перепланировку помещения.

Теплые полы в новостройке

Несмотря на все трудности, получить такое разрешение все же можно. Проще всего будет тем, что живет на первых этажах с верхней подачей тепла и обитателям последнего этажа с нижней подачей. С точки зрения коммунальных служб, теплый пол от отопления в квартире не нанесет ущербу отопительному процессу и теплоотдаче, если вода до него дойдет последним.

Законность обустройство теплых полов в квартире гарантирует отсутствие проблем с проверяющими службами и крупных штрафов. Как вариант – можно перейти на автономное или полуавтономное отопление. В таком случае единственное, о чем следует побеспокоиться – теплоизоляция, чтобы у соседей снизу не нагревались потолки.

Можно ли обогреть загородный дом водяным полом

Водяное отопление пола в частном доме может использоваться в качестве основного или дополнительного источника отопления. Особенностью работы системы является нагрев помещения снизу-вверх. Этот метод наиболее эффективный, так как позволяет достичь полного отсутствия холодных неотапливаемых зон.

Преимущество водяных полов также заключается в том, что, нагрев помещения осуществляется быстрее и с меньшими энергозатратами.

Существуют определенные ограничения, связанные с использованием теплых полов. Так, к примеру, максимальная интенсивность нагрева зависит от выбранного напольного покрытия.

Ламинат и паркетную доску можно прогревать до температуры 30°С, после чего материал начинает выделять вредные и токсичные испарения. Оптимальным будет устанавливать отопительные системы в загородных домах с использованием в качестве финишного покрытия керамической плитки. Керамика устойчива к перепадам температур, хорошо нагревается и долго удерживает тепло на поверхности.

Для автоматического управления полами существует коллектор. Блок подмеса позволяет включать систему отопления в отсутствии хозяев, а также контролировать степень и интенсивность прогрева помещения.

Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

Расчет с помощью программы

В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:

  1. Каковы требования к материалам для такой системы отопления.
  2. Сколько нагревательных контуров должно быть установлено.
  3. Какое количество труб нужно для рекомендуемой мощности обогрева.

Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:

  1. При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
  2. При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.

Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.

В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:

РасстояниеТруб на квадратный метр
15 см5,8 м
12,5 см6,8 м
10 см8,8 м

Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.

Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):

Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб

Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры

Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.

Расчет системы напольного отопления в интернете

Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.

Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.

Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.

pol-hot.ru

Схемы укладки: популярные варианты

Равномерность распределения тепла в комнате во многом зависит от способа укладки. Поэтому монтаж водяного теплого пола своими руками обязательно включает этап планирования.

Чаще всего применяют три монтажные схемы укладки:

  • Змейка – предполагает размещение труб вдоль противоположных стен по типу волнистой линии. Она хорошо подходит для большинства комнат с небольшой площадью.
  • Улитка – предполагает прокладывание труб по периметру комнаты, размещая через ряд и оставляя место для обратного хода. Каждый последующий круг постепенно сужается к центру. Благодаря такому способу укладки за счет высокой температуры подающей трубы можно существенно компенсировать снижение температуры обратного хода
  • Комбинированная – сочетает элементы обеих схем.

Схема: системы укладки теплого пола

Монтажная схема создается по принципу разбивки комнаты на так называемые поля, между которыми предусматривается наличие компенсационных швов. Разделение на участки позволяет компенсировать температурное расширение.

Площадь одного участка при соотношении сторон 1:2 максимально может составлять 40 м2. Компенсационные швы представляют собой зазоры между соседствующими участками стяжки, а также примыкающих к ним стен.

Меньшим шагом выполняют укладку труб лишь в комнатах на первых этажах дома и участках помещений, примыкающих к наружным стенам дома, которые имеют наибольшие тепловые потери. При составлении монтажной схемы можно комбинировать два смежных шага.

При устройстве водных систем отопления роль теплоносителя выполняет вода, которая растрачивает тепло с каждым метром. Поэтому максимальная длина каждого контура должна быть не более 100 м, но оптимальным все же считается размер в 60-80 метров.

Теплый пол под бетонной стяжкой

При этом пограничное значение площади, охвачиваемое одним контуром, может быть не более 50 м2.

Совет: Для площади в 60 м2 лучше сделать два таких контура, поскольку насосу намного проще будет обслуживать два коротких контура, нежели один, но длинный.

Тестирование водяного пола

Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:

  • Система полностью заполняется теплоносителем;
  • Давление в контуре доводится до 5 бар;
  • Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
  • В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
  • Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
  • Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
  • Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.

После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола – улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Теплый пол водяной своими руками схема

Важно!

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая – планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

  • 10 м при шаге 10 см;
  • 6,75 м при шаге 15 см.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Зачем устанавливать теплый пол

Подогрев пола используют не только для комфорта, но также по другим причинам:

  1. Для снижения влажности. В ванне постоянно меняется микроклимат, всегда присутствует повышенная сырость. Не всегда вентиляция справляется с такой задачей, поэтому теплый пол — это отличный вариант предотвратить мокрые углы, грибок и неприятный запах.
  2. При высокой влажности на плитке образуется конденсат, в результате чего напольное покрытие становится скользким и есть большая вероятность получить травму. Подогрев пола предотвратит такие последствия.
  3. Отопление теплым полом – отличная защита от простуды. Наверняка каждый ребенок часто садится на холодную плитку, поэтому теплый пол не даст простудиться.
  4. Для правильной циркуляция воздуха. Так не будут появляться сырые места.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
