Характеристики водосточного желоба, его размеры и из каких элементов он состоит: кронштейна, уголок, заглушка и т.д

К крепежным элементам водостока можно отнести:

  • Держатели или кронштейны для водостоков. Используются для фиксации желобов. Могут быть металлическими или пластиковыми. Также могут быть представлены в различных формах (прямые, изогнутые), что позволяет облегчать монтаж водостоков в проблемных местах.
  • Хомуты и держатели водосточных труб. Также могут быть выполнены из различных материалов. Покупатель обычно может выбрать подобные элементы, основываясь на количестве элементов непосредственного крепления. Чаще всего можно приобрести держатели на один или два дюбеля.

Количество таких изделий следует просчитывать очень тщательно. В вопросе, связанном с крепежом водосточной системы, рекомендуется руководствоваться принципом «лучше больше, чем меньше». Особенно, если дело касается закрепления желобов, в которых часто могут скапливаться осадки (снег, лед), способные своим весом вырвать или испортить водосток.

Какие бывают желоба для водостока?

Желоба подразделяются по размеру, форме сечения (круглый или прямоугольный), а также по материалу изготовления:

металлический желоб для водостока: нержавейка, медь, цинк-титан. Раньше использовался свинец, сейчас свинцовые водостоки не выпускают;

желоб водосточный бетонный;

пластик (ПВХ). Дешевые и долговечные системы, активно набирающие популярность в последние десятилетия.

Обратите внимание

Цена водосточного желоба зависит от производителя, материала, размера:

  • Lindab (Швеция) , сталь с полимерным покрытием. От 1000 рублей трехметровый желоб с сечением 125 мм;
  • Ruukki (Финляндия) , сталь с полимерным покрытием. От 1300 с сечением 125 (3 м), от 2,5 тыс. с сечением 150;
  • Galeco (Польша) , ПВХ. Четырехметровый желоб с сечением 132 – от 800 рублей;
  • Rheinzink (Германия), цинк-титан. От трех тысяч за штуку;
  • Aquasystem (РФ), цинк титан. От 1,2 за п.м. при сечении желоба 125.

Ливневая канализация дорог, мостов, развязок

Поверхностные ливневые стоки дорог, развязок и мостов подлежат отводу и очистке. Для этого используются системы инженерных коммуникаций, которые собирают сточные воды, образующиеся на поверхностях транспортных коммуникаций, сепарируют содержащиеся в них примеси, после чего производится сброс стоков. разрабатывает, выпускает на собственных производственных мощностях и монтирует современные ливневые канализации автомобильных дорог, развязок и мостов, которые отличаются высокой эффективностью, простотой в эксплуатации и обслуживании.

Преимущества «ливневок» транспортных коммуникаций от

Ливневые канализации дорог, мостов и развязок, проектируемые, изготавливаемые и монтируемые , имеют в своем составе множество стеклопластиковых элементов. Они отличаются высокой механической прочностью, устойчивостью к воздействию химических сред, простотой в монтаже и обслуживании. Стоимость таких систем невысока, а их срок службы составляет

несколько десятилетий.

Типы ливневой канализации транспортных коммуникаций

Ливневая канализация под дорогой относится к системам закрытого типа. Она имеет в своем составе сеть подземных коммуникаций, с помощью которых сточные воды направляются сначала в очистные сооружения, а затем отводятся или в канализационные коллекторы, или же на различные объекты окружающей среды. Ливневые канализации смешанного типа являются комбинациями открытых и закрытых «ливневок».

Новый выход на МКАД с федеральной атомобильной дороги М-1 Беларусь Москва-Минск

Основные элементы ливневки на дорогах, развязках и мостах

Практически каждая современная ливневая канализация на дорогах, мостах и развязках состоит из таких основных элементов, как дождеприемники, лотки, трубопроводные коммуникации и очистные сооружения. Все эти компоненты в комплексе позволяют собирать, очищать дождевые, поливомоечные и талые воды, осуществлять их своевременный отвод.

Реконструкция Боровского шоссе

Очистные сооружения автомобильной дороги, моста, развязки

Очистные сооружения для автодорог, развязок и мостов необходимы для того, чтобы доводить отводимые стоки до тех кондиций, которые позволяют производить их сброс. они реализовываются на основе принципа ступенчатости. Это означает, что сначала стоки проходят этап сепарации твердых примесей (пескоотделители), далее попадают в маслобензоотделители. Наличие этих устройств обусловлено тем, что транспорт неизбежно загрязняет ливневые стоки

автодорог, мостов и развязок различными нефтепродуктами (топливом, маслами). В маслобензоотделителях установлены коалесцентные модули, благодаря которым взвешенные в сточных водах органические соединения осаждаются на их поверхностях, укрупняются и всплывают, образуя пленку. Доочистка стоков производится в сорбционном блоке, после чего воды отводятся на рельеф, в водоемы или канализационные коллекторы.

Проектирование и строительство подъездных автомобильных дорог к спортивно-развлекательному центру и яхт-клубу

Как правильно выбрать

Перед тем как проводить сборку водоотводящей системы дома, необходимо разобраться в том, какие водостоки сегодня предлагаются производителями. И, конечно, необходимо провести расчет всех элементов в плане их пропускной способности и количества.

В настоящее время рынок стройматериалов предлагает несколько видов водостоков для крыш, изготовленных из разных материалов.

  • Металлические водостоки.
  • Пластиковые.
  • Стеклянные.
  • Деревянные.

Водосточная система из пластика

Что касается металлических элементов водосточной системы, то необходимо отметить их высокую прочность. Но под действием влаги и природных нагрузок металл быстро коррозирует и приходит в негодность. Поэтому производители их красят или покрывают более эффективными защитными покрытиями. К примеру, водосток из оцинкованной стали, покрытый пуралом (полимером), по сроку службы не уступит сегодня ни одному другому виду. Правда, надо отдать должное, что такие водостоки стоят недешево.

Стеклянные и деревянные водосточные конструкции – это своеобразный атрибут дизайнерского искусства. Повсеместно их не используют. Что не скажешь о пластиковых водостоках для крыш. Это на сегодняшний день самый популярный вариант, который можно увидеть практически на каждом частном доме.

Их преимущества:

это самый дешевый вариант, что немаловажно в век тотальной экономии;
большое разнообразие цветового оформления, что дает возможность подобрать их по цвету крыши или стен;
разнообразный модельный ряд в плане размеров и форм;
высокая прочность и долговечность, плюс морозоустойчивость и стойкость к негативному воздействию солнечных лучей, можно добавить, что хорошие пластиковые конструкции легко переносят перепады температур.

Деревянный водосток

Расчет водосточной системы

Это основной этап перед тем, как приступать к сборке водостока, потому что правильно произведенный расчет даст возможность сэкономить, то есть, не приобретать большее количество элементов. В основе расчет лежит форма крыши и площади ее скатов. Для того чтобы было понятно, о чем идет речь, небольшой пример.

Будет рассчитываться водосток для двускатной крыши, длина которой равна 12 м. Получается так, что основной водоотвод будет проводиться с двух скатов, а соответственно длина горизонтальной части конструкции будет равна 24 м. В настоящее время производители пластиковых водостоков для крыш предлагают желоба длиною или 2 м, или 3, или 4,2, или 5,4 м. Понятно, что для данного примера подойдут двух — или трехметровые желоба. То есть, монтаж можно будет провести без отходов.

Заглушка на горизонтальном желобе

С каждого угла необходимо будет установить по одной заглушке, то есть, придется приобретать четыре их штуки. Под желоба нужно устанавливать кронштейны металлические или пластиковые. Их количество определяется длиною горизонтальной части водостока из расчета через каждые 50-60 см.

Что касается вертикальных труб, то количество стояков определяется по количеству углов строения. В данном случае угла будет четыре, а значит, необходимо будет приобрести четыре воронки. Если длина здания большая, то придется устанавливать через каждые 10 м промежуточные стояки. А это увеличит и количество воронок, и количество вертикальных труб. Внизу каждого стояка обязательно устанавливается отвод, который направляет воду подальше от стены прямо в водоприемник ливневки для крыши.

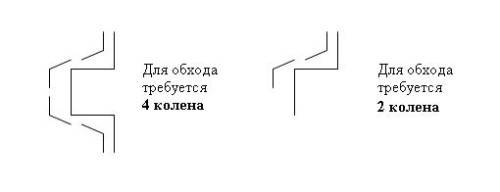

Есть еще один момент, который касается выступов на стенах. Самый простой вариант – это когда этих выступов нет, поэтому вертикальная часть – это прямой отрезок от воронки до земли. Но если выступы есть, то придется их обходить, используя отводы и колена, как показано на фото ниже. Их количество будет зависеть от конфигурации выступа.

Обход выступа на стене

Вертикальные трубы водоотвода держатся на хомутах, которые крепятся к поверхности стены. Их количество определяется расстоянием в 1,8-2,0 м между ними. Если высота строения больше 10 м, то расстояние уменьшается до 1,5 м.

  • Если площадь ската крыши составляет не более 30 м², то для водостока можно использовать трубы диаметром 60 мм и желоба шириною 100 мм.
  • Если площадь составляет 50 м², то устанавливаются элементы диаметром 80 мм трубы и 100 мм лотки.
  • Площадь 125-150 м², трубы и желоба диаметром 87 мм трубы и 125 мм желоба.
  • В пределах 150-250 м² — 100 мм (трубы) и 125 мм (лотки).
  • 250-300 м² — 120 мм и 150 мм.
  • Выше 300 м² – 150/200 мм.

Конечно, при расчете необходимо учитывать большое количество разных факторов. К примеру, количество осадков в регионе, уклон крыши, ее форма и так далее. Но для простоты и удобства подсчета выбираются именно выше обозначенные зависимости.

Формы желобов для мягкой кровли

Современные желоба имеют самое разное сечение: полукруглые, квадратные, трапециевидные и даже имитирующие форму карниза. Но самые популярные – это полукруглые желоба, которые считаются универсальными для любой крыши. Их края обычно отвернуты внутрь или наружу, и служат при этом дополнительными ребрами жесткости.

Говоря простым языком, они помогают выдерживать водостоку такие механические нагрузки, как лед и снег. С другой стороны, полукруглые желоба хорошо подходят для крыш большой площади.

Вот как выполняется установка стандартного круглого водостока:

Вот как выглядит прямоугольный (или квадратный) водосток:

Во всем мире принято, чтобы водосточные трубы полностью соответствовали форме желобов. А потому подходите к вопросу выбора таких элементов целостно!

Правила ухода

Дренажные конструкции будут функционировать исправно долгие годы, если в процессе эксплуатации будут соблюдены основные правила:

  • верхний слой грунта должен оставаться рыхлым на протяжении всего времени, чтобы влага впитывалась как можно лучше, а значит, следует исключить перемещение тяжелой техники непосредственно по нему;
  • коллекторы и колодцы должны регулярно очищаться от загрязнений, в противном случае обслуживание системы может затрудниться;
  • раз в 10-15 лет должна осуществляться чистка трубопроводов.

Смотровой дренажный колодец на повороте

Выбор метода очистки во многом зависит от места расположения дренов и их конструкционных особенностей. Загрязнения из элементов, находящихся на поверхности, можно удалить вручную, не привлекая профессионалов. Если же составные части системы углублены в грунт, то мероприятия усложняются. Для работ может потребоваться специальная установка с чистящим валом, способная устранить отложения с внутренних поверхностей труб.

Для чистки дренажных колодцев может использовать такой насос

Шаг 4. Врезаем воронки и крепим колена

Теперь давайте разберемся, как грамотно перейти к установке воронок и вертикальных водосточных труб:

Соединять между собой пластиковые водосточные желоба нужно вот так:

  1. Вставьте резиновый уплотнитель ребристой частью вверх. Он не должен доходить всего на сантиметр до края соединителя.
  2. После этого выровняйте соединитель симметрично по центру желобов так, чтобы между желобами осталось 3-4 миллиметра.
  3. Подтяните фронтальную часть к соединительному желобу таким образом, чтобы защелкнуть замок. Желоба нужно вставлять в завиток угла на 30 см глубиной.
  4. После этого замок нужно застопорить и вернуть фиксатор в первоначальное положение.
  5. И, наконец, на расстоянии 10-15 сантиметров от таких соединений обязательно установите дополнительные крюки.
  6. Приложите заглушку к торцу желоба и при помощи нажатия заведите ее внутрь так, чтобы резиновый уплотнитель оказался между фаской и желобом.
  7. Далее заглушку можно насадить киянкой, чтобы ее заднее «ухо» закрылось внутри. Теперь заверните воронку в сторону желоба и загните пластины фиксаторов. Вставьте в воронку специальные элементы «пауки», которые помогают предотвратить засорение водосточной системы мусором.
  8. Теперь зафиксируйте места соединения двумя заклепками 4 на 6 мм.
  9. Чтобы загерметизировать такое соединение, приобретите специальный клей. Тыльная же сторона заглушки будет зафиксирована вытяжной заклепкой.

А теперь проверьте на прочность готовые горизонтальные элементы

Обратите внимание на тот факт, если вы слышите скрип от уже установленных водостоков – значит, есть проблема. Сам по себе этот материал не скрипит, это же не дерево

Это признак того, что труба изменяется под воздействием температуры, и что-то задевает какую-то преграду.

Например, в каком-то месте у нее плохо закреплены держатели или они слишком плотно соприкасаются с ней. В этом случае просто смажьте все крепления, в 80% случаев достаточно только этого. Если же вы имеете дело с пластиковыми аксессуарами, тогда просто проверьте все соединения на качество монтажа.

Монтаж водосточных систем

Как правило, все элементы системы крепятся в процессе выполнения устройства кровли.
Для всех типов сливных водостоков имеются общие правила устройства:

  • держатели желоба следует крепить
    на разных уровнях под уклоном 3 мм на каждый погонным метр. В противном случае
    вода не сможет сливаться в воронку;
  • в процессе монтажа нужно
    оставлять небольшое расстояние между стеной и трубами. Если не оставлять зазор,
    то отделочный материал не сможет просыхать, что приведет к образованию плесени;
  • софиты для крыши закрывать
    нельзя, в противном случае будет нарушена вентиляция;
  • расстояние между креплением
    вертикальных стояков хомутами должно быть не больше 2 метров. Если в вашем
    регионе дуют сильные ветра, то расстояние уменьшается до 1 метра;
  • расстояние от земли до нижнего
    края сливной трубы должно быть не меньше 20 см;
  • пластиковые горизонтальные
    желоба крепятся с шагом 25 см, металлические – 65-70 см.

Купить водосточную систему (водосток)
для крыши в Москве,
Санкт-Петербурге и Туле можно в нашей компании. Ливневые лотки каналы
желоба для отвода воды с крыши имеют самую выгодную цену, т.к. мы напрямую работаем
с производителями без посредников. Вы можете купить водосток и в строительных
магазинах, например в Леруа Мерлен, но нужно помнить о том, что их цена может быть
значительно выше чем в компании ФС-Групп.

Водосточная система играет важную роль в любом типе зданий. Принцип дождевой канализации яснее белого дня – она отвечает за перераспределение и отвод атмосферных осадков
, которые представлены в жидком состоянии или перешли в таковой.

В качестве объектов, в защиту которых вступает водосток, является фасад, фундамент, кровля.

Схема функционирования покатого места основана на локации воронок (количество ознаменуется индивидуальными особенностями проекта), которые «принимают» жидкие осадки и через соответствующие трубы с обводами или без транспортирует воду в отведенное для стока место.

Когда речь идет о комплектующих дождевой канализации, одним из первых вспоминают о водосточном желобе. Конечно же, отсутствие этого канала не поставит под вопрос создание , но из года в год, отказ или упразднение данной составляющей в целой структуре отвода воды может обернуться рядом неприятностей.

Вот основные задачи, которые выполняет водосточный желоб:

  • отвечает за направление движения воды
    , которая стекает с поверхности здания;
  • сокращает до минимума проникновение воды и отрицательное воздействие на фундамент;
  • исключает вероятность размыва
    многокомпонентных динамичных систем в области расположения дома;
  • существенно уменьшает объемы воды, которая проникает в подвальные помещения;
  • сохраняет фасад
    и различные декоративно-архитектурные объекты в прилежном виде, противодействуя их разрушению благодаря правильно и согласованному отводу осадков.

Ко всем перечисленным плюсам еще можно добавить возможность сбора дождевой воды
благодаря желобу и другим элементам водосточной системы в специальных емкостях, которые ставят на итоговом стоке.

Сбор осадков — очень актуальный вопрос для домов и дач с земельными участками
, отведенными под огород, клумбы и т. д., так как в теплое время года при необходимости полива у вас появится возможность рационально применить накопленные осадки.

Визуально подводящий канал напоминает «половинчатую», в некотором роде открытую в верхней части трубу. Обычно ее устанавливают вдоль стороны здания от угла до угла.
В качестве выбора материала для изготовления данного компонента покатой структуры абсолютно нет каких-либо ограничений и в роли своеобразного сырья используют свинец, чугун, крашенная сталь или алюминий, медь и даже дерево.

Что из себя представляет водосточный желоб

Монтаж ВС: каков минимальный уклон водостока

Для эффективной работы ВС важно все грамотно рассчитать и провести установку конструкции. К этим работам относится уклон водостока крыши и его сечение

Перед монтажом ВС вначале нужно провести несложные расчеты, которые помогут определиться с подходящим сечением трубы и желоба. Для этого длину ската умножаем на горизонтальную проекцию ширины крыши. Впоследствии сечение подбирается с помощью таблицы ниже.

Помните: одна воронка рассчитана максимум на 10 метров длины желоба.

Теперь приступаем непосредственно к самой установке ВС.

Монтаж держателя желоба. Этот момент самый важный. От того, как все верно вы сделаете, будет зависеть уклон внутренних водостоков. Рекомендуется делать такой угол в 2-3мм на 1 метр. Крепление кронштейнов начинается с первого, который будет располагаться в самой высокой точке. После этого фиксируется последний держатель ВС в нижней точке. К примеру, если длина желоба составляет 10 метров, то монтаж последнего кронштейна должен быть ниже на 20-30мм.

Помните: важно то, как будет соблюден уклон водостока на 1 метр. Если он пологий, то вода будет задерживаться в желобе

Слишком крутой создаст трудности для ВС, которая не будет справляться с потоком воды.

Шаг держателей должен быть из расчета того, какой материал выбран для водостока. Если это металл, то расстояние между крюками должно быть в пределах 0.75м -1.5м. Для пластика шаг не более 0.5м — 0.6м.

Монтаж воронок. В желобе проделывается отверстие. Если он из металла, то кромки подгибаются вниз. Для этих целей пригодятся плоскогубцы. Вырез можно выполнить с помощью ножовки. После этого, под желоб подводится воронка таким образом, чтобы передний фальц зацепился за край желоба. Затем делают загиб креплений воронки. Для этого их заводят сверху задней кромки желоба. Если вы используете пластиковые трубы, то воронку приклеивают с помощью клея на базе дихлоэтана.

Монтаж заглушек. На торцы желоба ставится резиновый уплотнитель, а затем устанавливается заглушка. Для плотного её закрепления используется резиновая или деревянная киянка. После этого данный элемент укрепляют с помощью загиба фиксатора.

Монтаж желобов. Данный элемент вставляется в держатель. Ранее мы упомянули, что необходимо соблюдать минимальный уклон желоба водостока в 2-3мм, не более. Работа должна происходить так, чтобы кромка держателя оказалась внутри завитка желоба. После этого, данный элемент поворачивается на 90 градусов для установки на место. Специальные пластины помогут зафиксировать желоб.

Монтаж соединений желобов. В соединительную муфту устанавливают уплотнение. Не забудьте снять защитную пленку, если таковая имеется. Муфта крепится на месте сочленения 2-х желобов. Фиксация происходит специальным замком.

Технология крепление водостока к крыше

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя. Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги. Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Когда начинать монтаж ливневой системы

Существует два типа крепления горизонтальных желобов:

Первый – с помощью металлических крюков, которые монтируются на основание кровли. Кронштейны нужно закрепить до того, как будет уложено покрытие кровли. Такой вариант надежен, его необходимо применять для тяжелых желобов, в снежных регионах. Крюки заводят на основание кровли на разное расстояние, дабы обеспечить необходимый уклон желоба. Места расположения воронок должны быть определены заранее.

Кронштейны желобов крепятся сверху основания кровли. Для всех монтажных работ следует использовать только саморезы

Второй вариант – кронштейны фиксируются к лобовой (торцевой) доске или стропилам. Решение менее надежно, большим усилием шурупы можно вырвать. К тому же такие крюки-держатели применяют для пластиковых систем, сами они тоже сделаны из полимера. В большинстве моделей держатели рассчитаны на установку только на строго вертикальную поверхность. Монтаж их к лобовой доске прост, удобен, производится в любое время после того, как готова крыша, подшиты карнизные свесы. Уклон желоба достигается установкой держателей на разной высоте. Можно рекомендовать в тех случаях, когда нет опасности снегосхода с кровли.

Кронштейны водостока крепятся на вертикальную поверхность лобовой доски

Итак, начинаем с монтажа кронштейнов. Для первого варианта (крепим на основание кровли) крюк-кронштейн необходимо предварительно изогнуть в соответствии с наклоном кровли.

Монтаж кронштейнов на основание кровли. Необходимо соблюдать общий уклон и не забывать контролировать положение крюков уровнем

Сначала крепим кронштейны, которые будут поддерживать воронки. Затем делим промежутки между водосточными трубами на минимальное расстояние между крюками (0,6 для пластика и 0,9 м для металла). Разметив, натягиваем шнур для того, чтобы дать равномерный уклон желобов к сливным воронкам.

Монтаж горизонтальных элементов и установка колена

В некоторых системах сначала монтируют воронки, в других, наоборот, сначала желоб. Разметку начинают от воронки. Длина желобов чаще 3 либо 4 метра, крайние в линии желоба приходится обрезать. Пластик режут ножовкой, металл – только качественными ножницами для металла. Ни в коем случае не болгаркой, иначе сталь начнет быстро ржаветь. Завершает линию желобов заглушка; соединитель либо поворот внутренний или наружный.

Полный процесс монтажа ливневки. Нельзя забывать о соблюдении правил техники безопасности

Соединения желобов могут быть различными: на уплотнителях, бесклеевые, клеевые, герметизируемые силиконом. Необходимо руководствоваться инструкцией. Как правило, воронка устанавливается с учетом возможных температурных расширений, то есть стык имеет зазор для деформаций. Это нужно учитывать сразу.

Чтобы перейти от воронки к вертикальному водостоку, необходимо установить два колена и один прямой участок. Расстояние водостока и нижнего колена до стены определяется производителем.

Таким образом можно узнать необходимую длину прямого участка колена

От чего зависит работа водостоков

При монтаже водосточной системы учитывается масса основных и второстепенных факторов:

  • К основным факторам относится угол наклона, кроме него в списке еще присутствуют сечение желобов со сливными трубами, протяженность желобов, количество воронок и площадь кровли;
  • К второстепенным факторам можно отнести материал, из которого сделана конструкция, а также вид и способ крепления подвесных кронштейнов для сливных желобов и труб.

Варианты крепления подвесов.

Для чего нужен уклон

Действительно, вода ведь и так будет стекать с кровли, а попадая в желоб, она никуда не денется, в любом случае стечет по нему вниз.

Составляющие водосточной системы.

  • Так вот, если сделать нулевой уклон, то есть смонтировать отливы строго горизонтально, то маленькие желоба с нагрузкой попросту не справятся и вода пойдет через борта;
  • А если подвесить сливы достаточно больших размеров и емкости, то вы напрочь испортите внешний вид фасада;
  • Плюс ко всему в таких сливах будет быстро скапливаться листва и грязь, соответственно вам придется их постоянно чистить, а занятие это не самое приятное;
  • Другая крайность — это сделать слишком крутые сливы. В таком случае даже маленькие желоба отлично справятся с возложенной на них задачей, но воронки и водосточные трубы придется ставить огромные, иначе в этом секторе вода пойдет через верх.

Правила установки подвесов.

Как соотносятся друг к другу основные параметры

Прежде чем выбирать сечение горизонтальных и вертикальных сливов, нужно определиться с длиной секторов и количеством воронок. По правилам максимальная длина горизонтального желоба не должна превышать 10–12 м. На такой отрезок устанавливается 1 воронка на каком-либо из углов здания.

Кстати, если вы имеете дело с прямоугольной вальмовой кровлей, к примеру, 6х4 м то для нее достаточно 2 воронок расположенных по диагонали здания. Каждая из воронок будет собирать воду с 2 скатов и общая нагрузка не превысит 10 м.

Соотношение длины сектора кровли к количеству воронок.

Когда длина сектора превышает показатель в 12 м, то на нем придется делать уже 2 воронки. На ровных сплошных скатах конструкция как бы рассекается по центру и от него потоки направляются под уклоном в разные стороны.

Но размеры скатных крыш бывают разные, соответственно нам нужно учесть площадь плоскости, с которой будет поступать вода в данный желоб. Если исходить из того, что мы имеем дело с прямоугольником, то чтобы получить площадь, нам нужно длину умножить на ширину, что четко показано на схеме сверху.

Расстояние между соседними кронштейнами может колебаться от 50, до 90 см.

Естественно для расчета зависимости сечения водостока от площади сектора крыши, с которого в этот водосток будет собираться вода, есть специальные формулы. Но я предлагаю вам воспользоваться готовой таблицей.

Эта таблица не единственная, для любителей точных расчетов есть и другие данные, я их привел ниже. Но имейте в виду, в таблице даны точные рекомендованные данные, а трубы и желоба имеют несколько определенных стандартов, поэтому, когда будете округлять, то округляйте всегда в большую сторону.

Таблицы зависимости площади крыши от сечения желобов и водосточных труб.

Теперь мы добрались до самого главного — минимальный уклон водостока колеблется в районе 3–5 мм на 1 метр погонный. Здесь чем больше сечение желоба и длиннее сектор, тем меньше делается уклон. Максимум составляет 5 мм и устанавливается он на самых узких и коротких сливах.

Хотя официально уклон указывается либо в миллиметрах на погонный метр, либо в градусах, мастера обычно определяют величину уклона по длине всего сектора в мм. К примеру, 30 мм, 40 мм или 50 мм на пролет.

Гораздо проще определять уклон сливной системы по цельному пролету, от края до воронки.

Конфигурация крыш и планировка домов бывает разной и, чтобы не перегрузить определенные сектора системы, существуют проверенные на практике схемы установки водосточных воронок и направления водных потоков.

Проверенные на практике схемы монтажа водосточных воронок.

Пару слов о материалах

Сейчас водосточные системы делают из металла или из пластика:

  • Металлические конструкции считаются более прочными и долговечными. Обычно железо монтируется на кровли с большой квадратурой. Главную опасность для подобных систем представляет не вода, а зимнее обледенение. Даже если металл деформируется под весом сосулек, всегда есть возможность его реанимировать;
  • Пластиковые конструкции дешевле, легче и проще в монтаже. По опыту могу сказать, что для кровли среднего частного дома пластик отлично подходит, здесь главное правильно установить конструкции и тогда вам никакое обледенение не страшно.

5 ошибок монтажа водосточного желоба

Неправильный или небрежный монтаж водосточной системы нарушает нормальную работу, что приводит к ее поломке, порче фасада и протечкам крыши. К наиболее распространенным причинам раннего износа конструкции относятся следующие факторы:

  • Ошибки проектирования. Если сечение труб и количества воронок выбраны неправильно, водосток не справится с потоком воды даже при правильном уклоне.
  • Сливные лотки монтируются строго горизонтально. Вода в желобе начинает скапливаться и не отводится вовремя, что иногда критично летом, но превращается в проблему зимой. В системе появляются ледяные пробки, которые, при смене температур, начинают мешать отводу воды. Через несколько лет такой эксплуатации пластик может не выдержать нагрузок и лопнуть, а металлическая конструкция потребует ремонта. Лучше всего от этой опасности защищен медный водосток, но он и обходится дороже.
  • Слишком длинный лоток, соединяющий две трубы. В таком случае велика вероятность его провисания и деформации.

Видео описание

Об исправлении дефектов в следующем видео:

Система антиобледененияИсточник liderbudowlany.pl

Заключение

Безотказное функционирование сливной конструкции вносит значительный вклад в продление срока эксплуатации дома. Для исправной работы необходим грамотный монтаж всех элементов системы, включая соблюдение уклона водостока, установленное нормативными документами. Не рекомендуется экономить на кронштейнах — их точная разметка важна для сохранности конструкции. Комплексное соблюдение всех условий сделает водосток надежной защитой постройки от губительного действия воды.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
